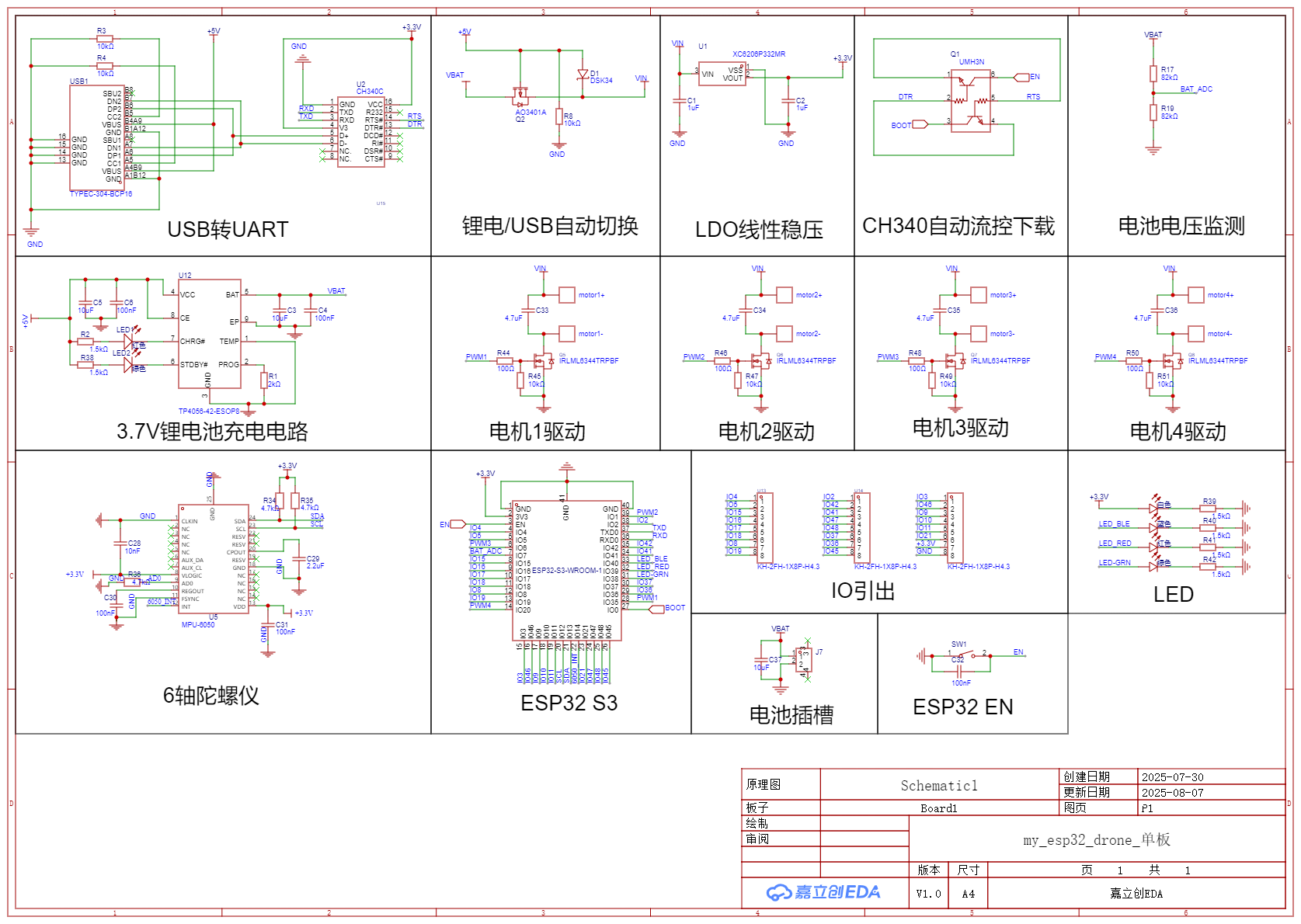

#新手求助#，我按照原理图焊接了一个板子，请求大佬帮忙检查一下我设计的原理图有没有问题。我在使用VSCODE   ESP-IDF插件烧录的时候出现问题， 不能烧录程序。我查了资料， 说是波特率太高了，可以尝试降低波特率， 我降低到115200，还是一样的问题。
A fatal error occurred: Failed to connect to ESP32: Invalid head of packet (0x08): Possible serial noise or corruption

我再降低波特率， 就出现，这个问题。
Failed to connect to ESP32: No serial data received

所以我想请大佬帮忙看下，我的电路图没有问题吧，首先确认下设计对不对[大哭]。如果设计对了， 我再找找是不是我的焊接哪里出了问题。因为第一次焊接， 焊的稀碎，找问题，也不太会。

已尝试解决的方法及结果
#新手求助#
开源硬件平台
全部评论 默认 最新
硬创社恐患者
2025-08-07 16:25:53 来自湖北
回复
好像缺少上拉电阻
xinxinren 作者
2025-08-07 17:06:47 来自北京
回复
是哪里的上拉电阻？TXD和RXD吗？还是EN的？
硬创社恐患者
2025-08-07 19:05:03 来自湖北
回复
EN
xinxinren 作者
2025-08-08 08:57:08 来自北京
回复
昨天用飞线连接了个EN的上拉电阻， 错误变成了Failed to connect to ESP32: No serial data received，我测了电压3.3是没问题。焊接上拉电阻前，按EN键连接的LED灯都不灭，连接EN上拉电阻后，按下EN键，能看到LED灭了， 电脑有重新连接串口的声音了。感觉连接上拉电阻是对的， 但是还是哪里有点问题。大佬再看下呢？[玫瑰][玫瑰][玫瑰][玫瑰][玫瑰][玫瑰]
硬创社恐患者
2025-08-08 09:43:20 来自湖北
回复
BOOT也试一试
xinxinren 作者
2025-08-09 17:58:26 来自北京
回复
我飞线试了下，还是不行， 重新打板了，在EN，boot都加了上拉电阻，等回来焊接下试试
