详情描述

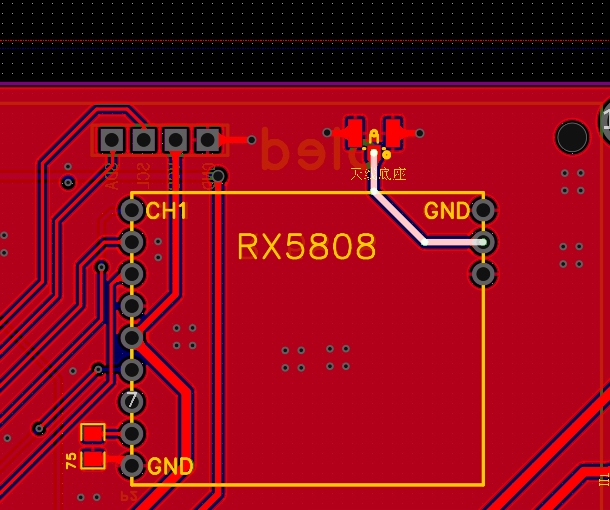

板子打出来只能靠5808本身接受信号，最多收到10m左右，天线插不插上没区别，我从开源项目里看了几个用5808的没发现啥问题，就是我的线细了点。用阻抗计算了下，匹配50欧要106mil的线
已尝试解决的方法及结果
嘉立创PCB
全部评论 默认 最新
GRAHOWLET
2025-08-25 15:03:05 来自浙江
回复
共面单端阻抗，你现在就是这个设计的，然后走线不要走模块下面，走线边上每隔1mm-2mm打地过孔保证阻抗回流路径短。 座子引出去之后用一根高点增益的天线
硬件学习提高中 作者
2025-08-26 10:19:19 来自浙江
回复
地孔这样打可以吗，rf线宽度是阻抗计算共面单端阻抗出来的，我板子打出来了确实有增益了但似乎损耗还是挺高
硬件学习提高中 作者
2025-08-26 10:30:28 来自浙江
回复
信号线宽度怎样比较好，有的说尽量和焊盘差不多宽，有的说20mil左右最好
後來的將來
2025-08-20 16:35:01 来自广东
回复
你试试共面阻抗看看，可以把线宽缩小一点点，要不就用多层板做阻抗，也不需要多宽的线。
硬件学习提高中 作者
2025-08-20 11:15:44 来自浙江
回复
没办法，只能换个直插的sma的转接口试试，不用ipex底座了
硬件学习提高中 作者
2025-08-20 10:58:50 来自浙江
回复
我找了个猪尾巴天线直接焊到5808的ant口上似乎也没啥作用
