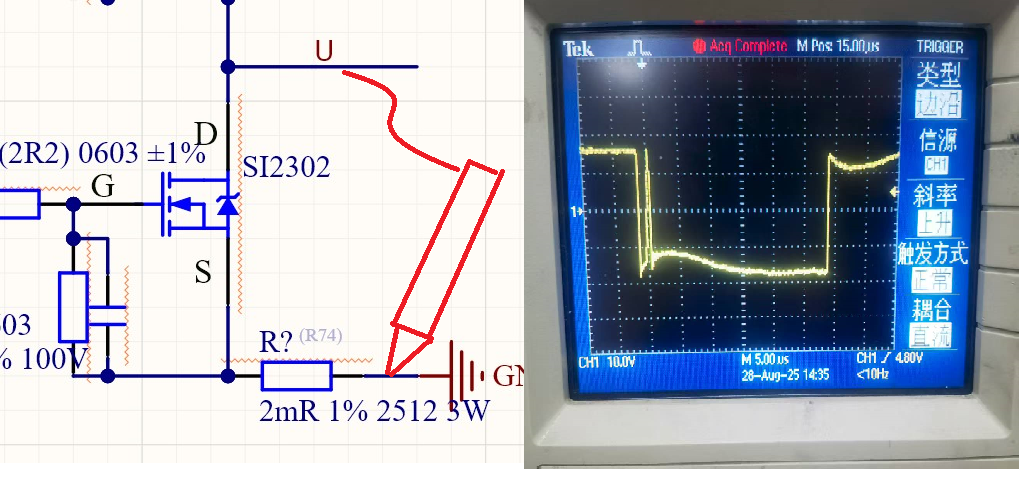

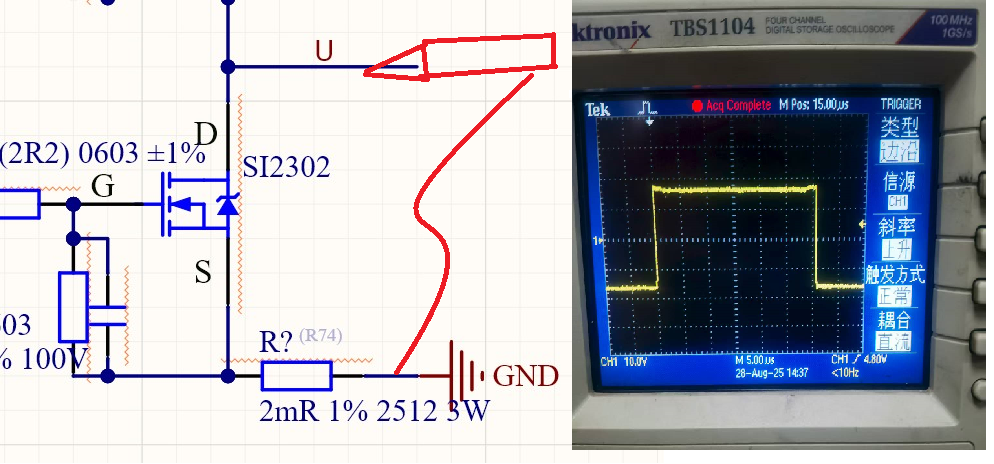

测量MOS管DS之间的波形，下管。测试了两种情况，一种是夹子夹相线，探针接采样电阻后面，波形不好看；第二张我把夹子和探针对调，波形又好看了，哪种是正确的啊？

已尝试解决的方法及结果
硬创社
全部评论 默认 最新
保罗哥
2025-09-04 16:05:50 来自广西
回复
第一种接法，地线会引入额外的寄生电感（比如长导线或PCB走线电感），跟MOS管寄生电容形成LC谐振回路，导致波形畸变，这种非标准接法会放大这种效应。
渔夫
2025-09-02 20:11:32 来自北京
回复
第二种字，示波器的测试地和保护地（大地）是短路的，不确定大地和你板子的关系，但第二种一定比第一种测试结果可靠
网老四
2025-08-29 18:06:48 来自江苏
回复
换电池供电的示波器,正夹反夹都不会有影响
软硬兼施
2025-09-03 11:12:12 来自广东
回复
现在的示波器不都是隔离电源供电的吗？不像老式的CRT，还得自己加个隔离变压器
bB69vQPDwR
2025-09-04 16:21:05 来自广东
回复
三插地和大地一起的，普通电器泄漏电流也大，所以也要隔离变压器，临时用可以剪掉三插的地。
