详情描述

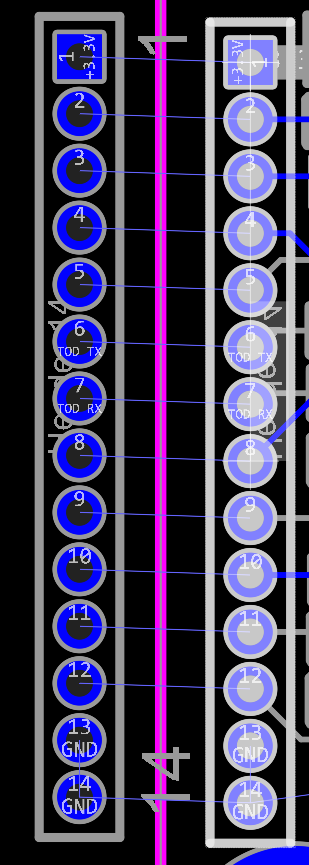

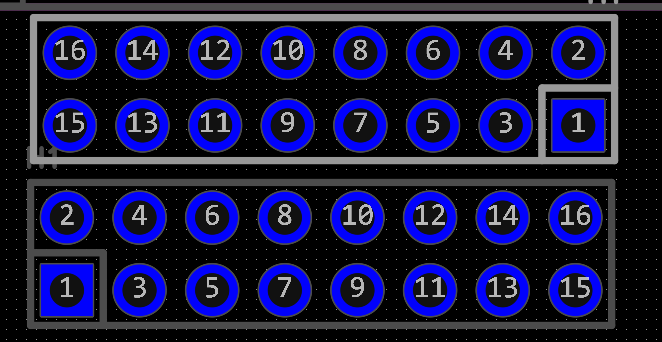

图2工程中排针不管是在顶层还是底层，方向和顺序没有改变。但在其他工程中，排针放置顶层和底层顺序不一样，有翻转的效果（图1所示）。排针顶层和底层连通的，按理应该如图2的样子，如果切换到底层自动翻转的话，那为什么当器件放置在顶层时，切换到底层却没有翻转呢？
已尝试解决的方法及结果
嘉立创EDA
全部评论 默认 最新
呱呱呱呱呱呱
2025-09-11 01:33:48 来自未知
回复
单排可以，双排是按照你画的原理图的网络标号
坠子 作者
2025-09-11 08:41:39 来自湖北
回复
有没有什么办法当器件翻面后顺序不变呢？当我把器件设置为正面时连好线，设置到背面线就断掉了。翻转按钮是灰色的，但是对于排针来说翻转后并不影响，因为是打通的
嘉立创EDA小吴 官方
2025-09-10 18:26:34 来自广东
回复
图二是不是操作了镜像功能呢？可以发供应商编号我们看看。封装镜像功能您看下：https://prodocs.lceda.cn/cn/faq/pcb/#%E5%B0%81%E5%83%8F
坠子 作者
2025-09-11 08:39:13 来自湖北
回复
图二是从AD导入到嘉立创的器件，封装为MHDR1X14。按照链接中操作的是翻面功能，就是在顶层和底层之间切换，并不是镜像功能，左右翻转按钮是灰色的不可选中。
