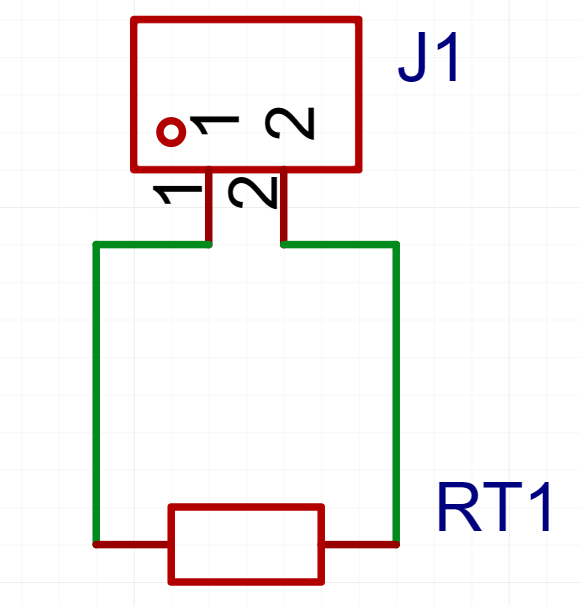

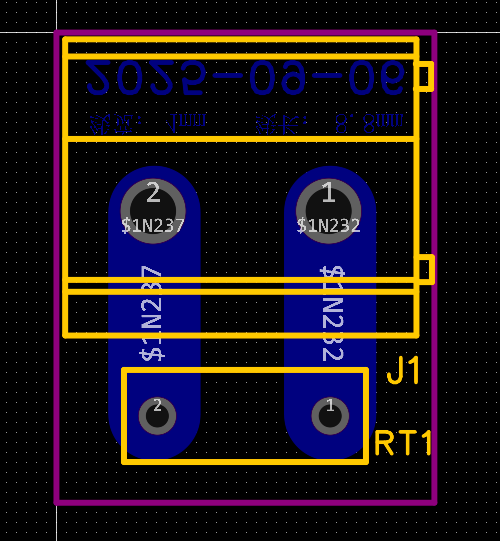

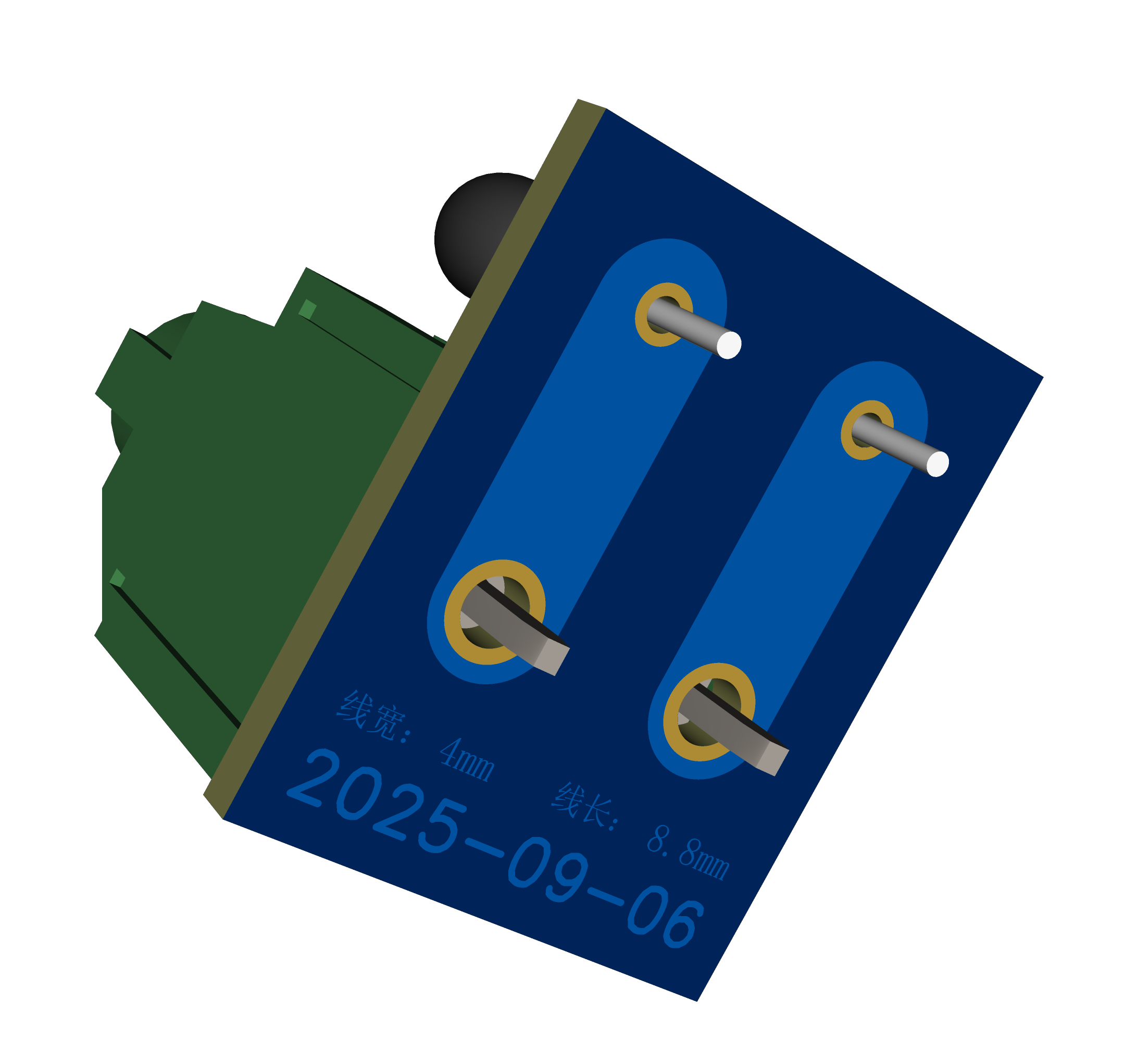

我这个原理图中电子连接器元件原理图连接器J1引脚是否需要进行接地?，其次PCB是否需要进行铺铜操作？我这个是模仿别人的一个做的。目前是按照我初步理解做出来的，哪块有问题，还望懂的帮我斧正。
已尝试解决的方法及结果
硬创社
全部评论 默认 最新
半生橙汁
2025-09-23 17:40:30 来自河南
回复
这个为什么不顶层走线？[疑问]就两条线应该没问题吧，最好还是铺铜，铺铜导热，降低信号干扰反正用处不少，我是新手，按自己理解回答
江宁织造 作者
2025-09-24 12:50:06 来自陕西
回复
我放底层是为了自己好认，画顶层有啥特殊的好处吗？
半生橙汁
2025-09-24 20:36:24 来自河南
回复
两边都一样应该，只是经常是顶层开始走线，然后底层走顶层走不通的线
间距错误
2025-09-23 12:27:34 来自北京
回复
这是干啥的
江宁织造 作者
2025-09-23 12:34:48 来自陕西
回复

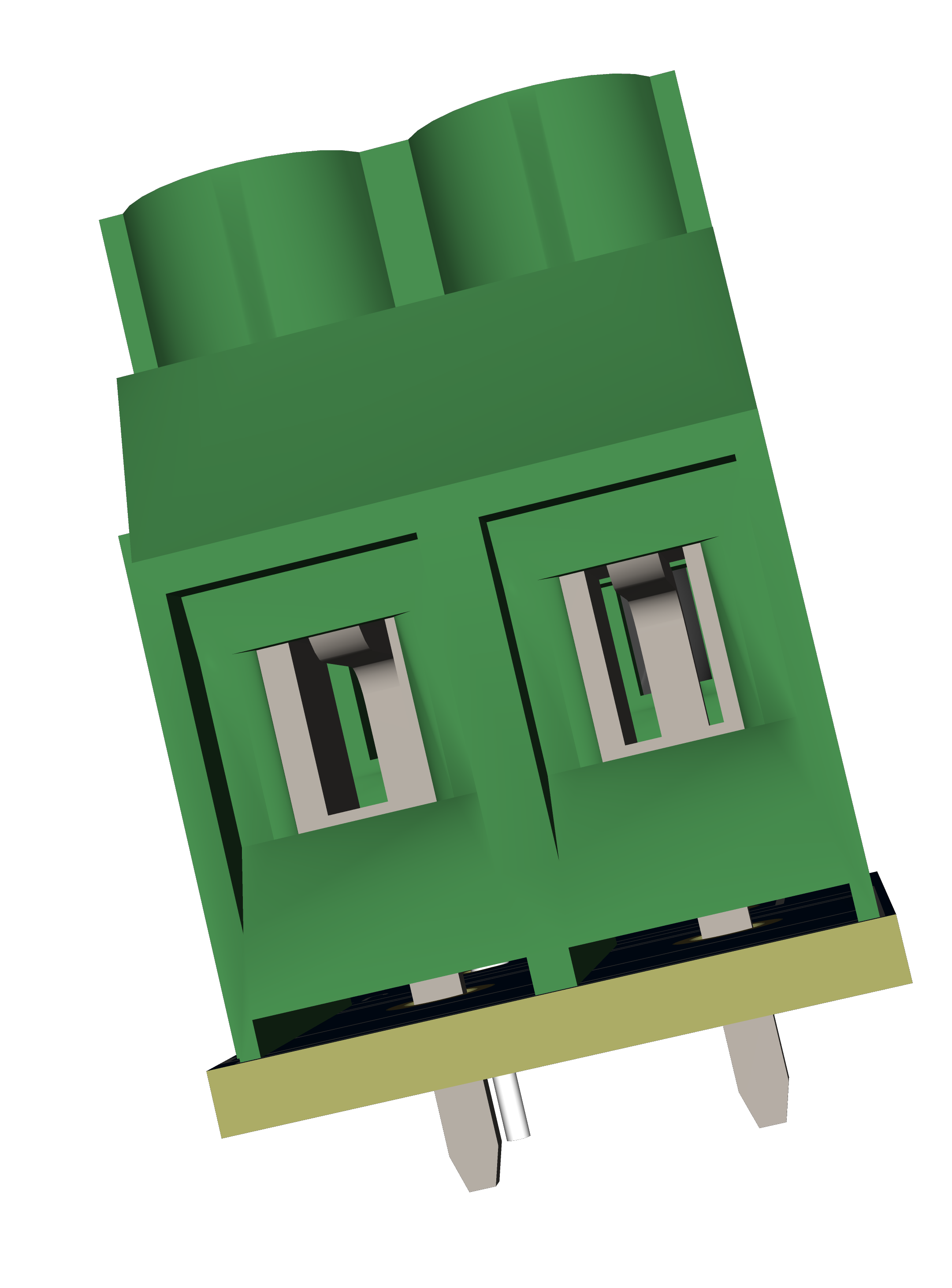

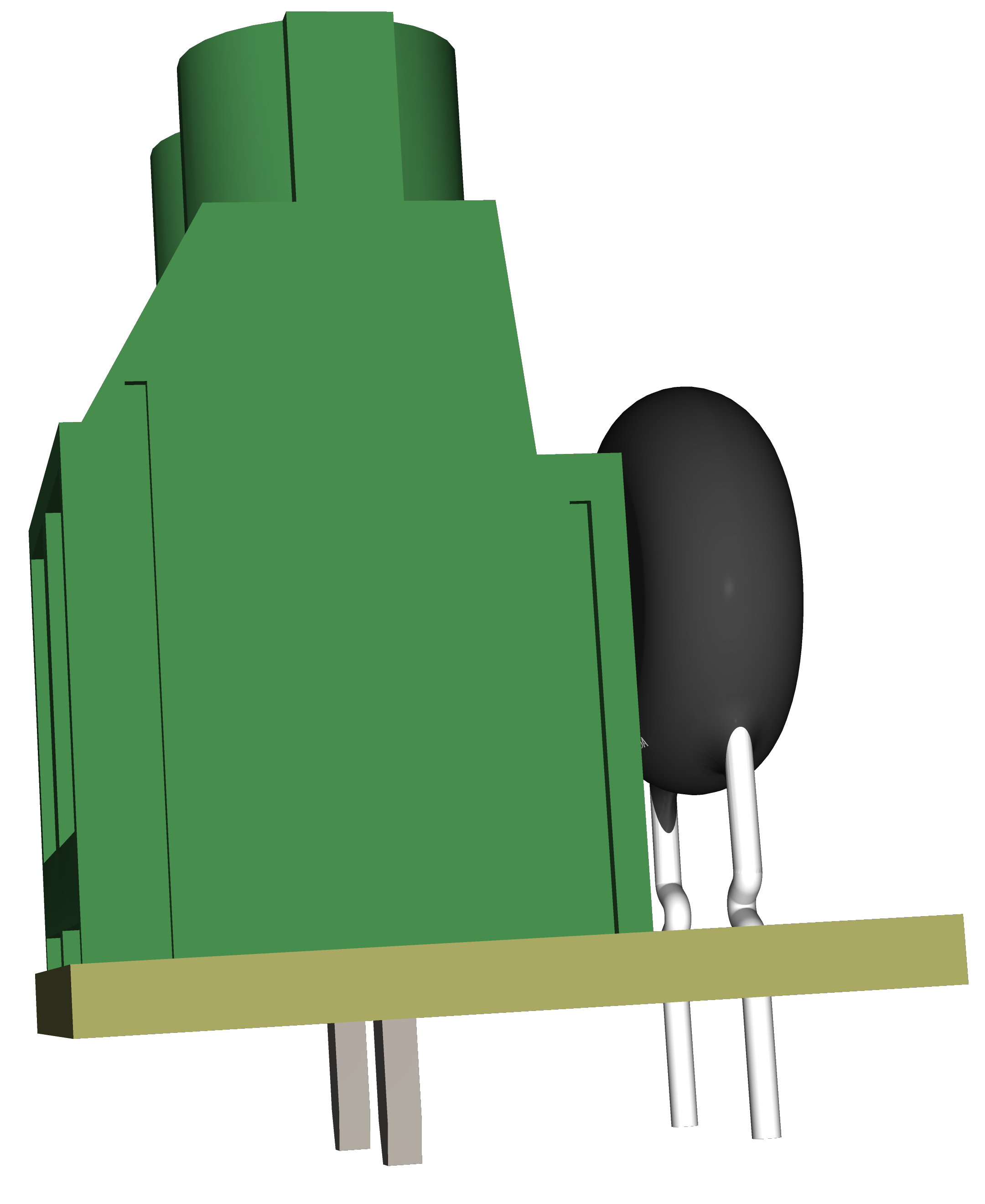

刚看到你给别人解答问题的评论，你就来了。[呲牙]，这个东西是给房子里面的灯了，插座啥的接的，之前没接这个东西的时候老是会出现，灯无法关闭，接了这个后这种现象就几乎很少了。这个组件就是一个连接器，和一个NTC热敏电阻。但是我想知道这个原理图和PCB对不对。
