详情描述

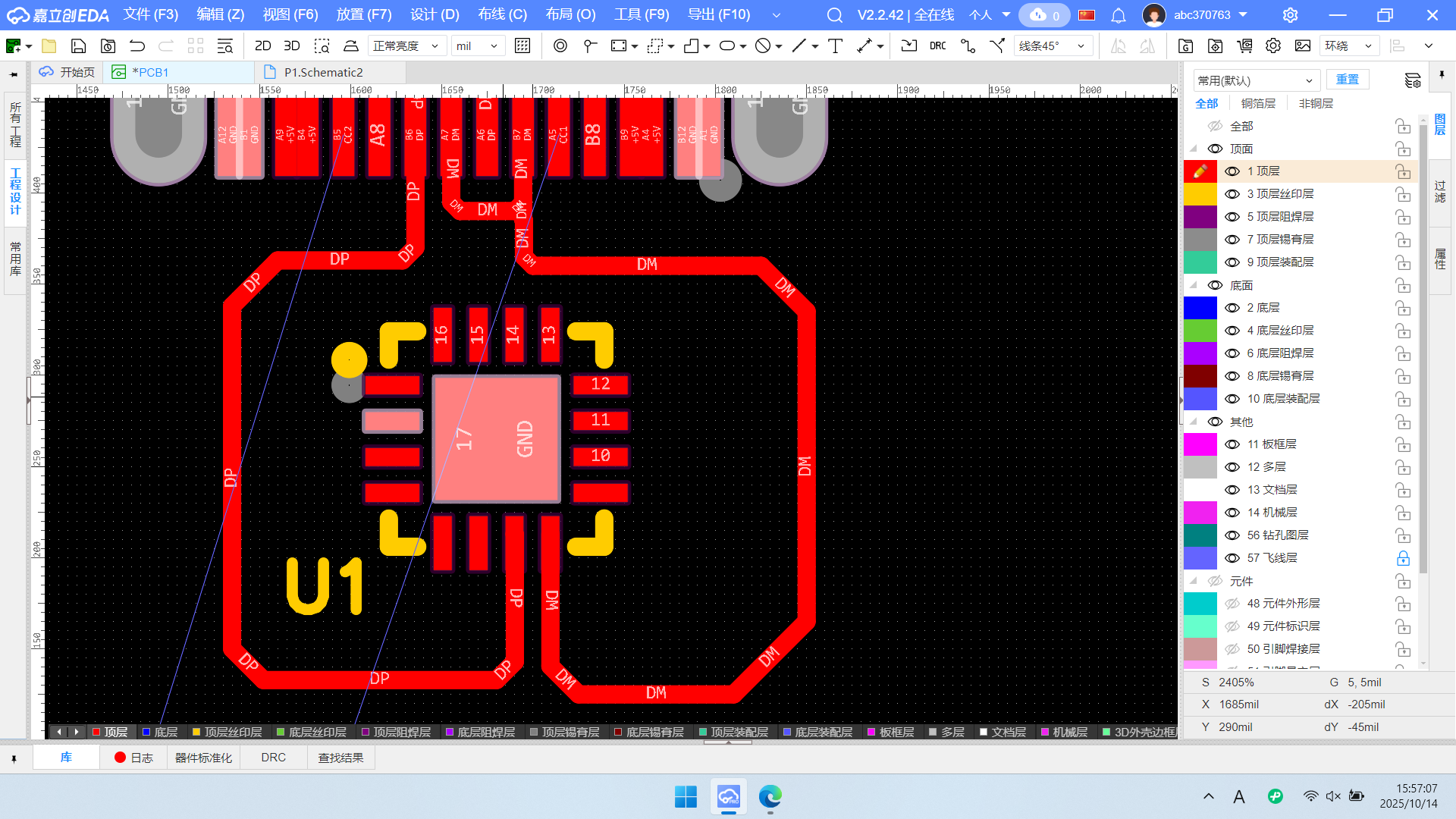

TYPEC和CH343P的DM,DP线以一种极其扭曲的方式连接了,有没有大佬教一下怎么画

已尝试解决的方法及结果
CH343P倒过来不行,DM和DP直接交叉了,有不信的可以自己试试
嘉立创PCB
全部评论 默认 最新
待认证
2025-12-18 17:14:43 来自江苏
等长等宽最好,至少要等宽,DM交汇处不用管,DP与DM主路差分就可以了
210987aA720v
2025-10-14 17:16:15 来自江苏
[强][强][强][强]
RHYS
2025-10-14 16:24:06 来自广东
建议参考立创官方S3的核心板,上面用上了343P,可以参考一下: 开源链接:https://oshwhub.com/li-chuang-kai-fa-ban/li-chuang-esp32s3r8n8-kai-fa-ban 简介:https://lckfb.com/project/detail/lckfb-esp32s3r8n8?param=baseInfo
abc370763 作者
2025-10-14 16:26:53 来自河北
感谢感谢
RHYS
2025-10-14 16:33:22 来自广东
我说错了,这款是334F,但是DPDN的布局可以参考下
abc370763 作者
2025-10-14 16:38:37 来自河北
了解
RHYS
2025-10-14 16:09:19 来自广东
也许是这么设计的。
abc370763 作者
2025-10-14 16:18:09 来自河北
不是说DMDP属于高速信号线不打过孔吗
RHYS
2025-10-14 16:22:47 来自广东
2.0能多高速
abc370763 作者
2025-10-14 16:27:32 来自河北
我才画第三块板子,不太清楚,实际应用中传输速率多少才算高速信号
RHYS
2025-10-14 16:32:09 来自广东
我怕被喷,不敢乱说。不做射频雷达类的,指标书没明确要求差分的,你随便拉,放心大胆拉。
abc370763 作者
2025-10-14 16:34:29 来自河北
感谢感谢
