拆解一款带无线充电功能的手机散热器

置顶

精

活动

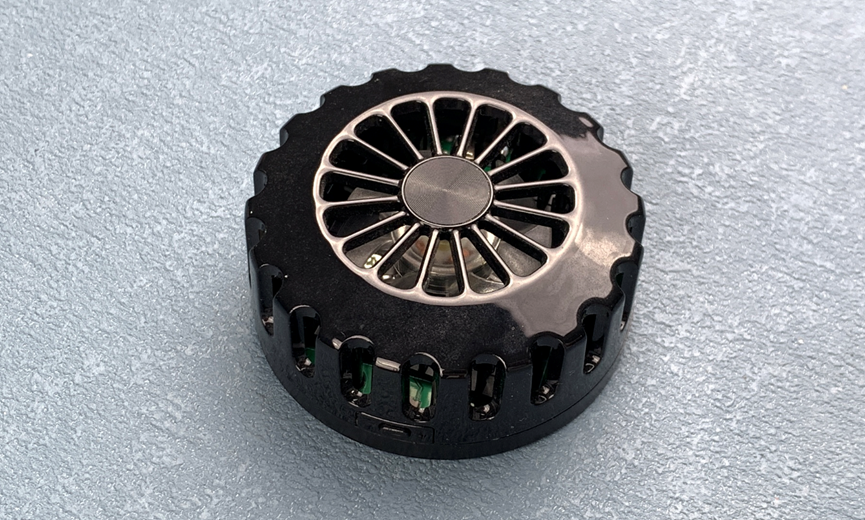

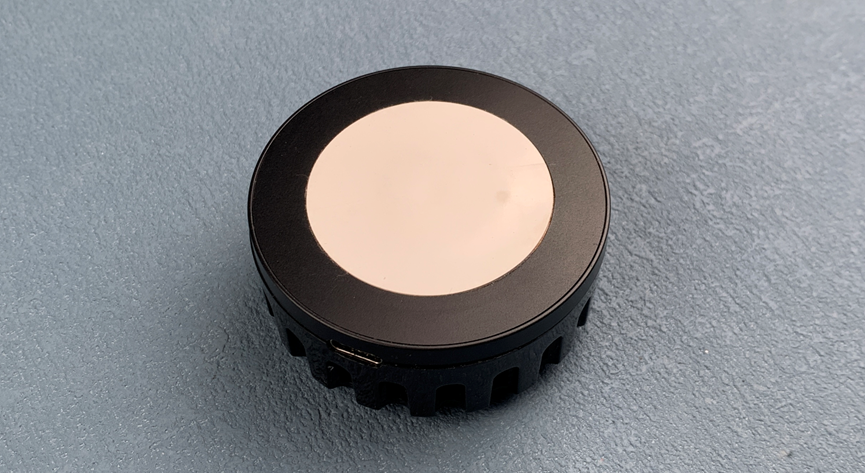

朋友寄来一个散热器。

我琢磨了半天没搞懂这东西是用在哪里的，如果是手机上用的话，肯定得有夹手机的爪子呀。

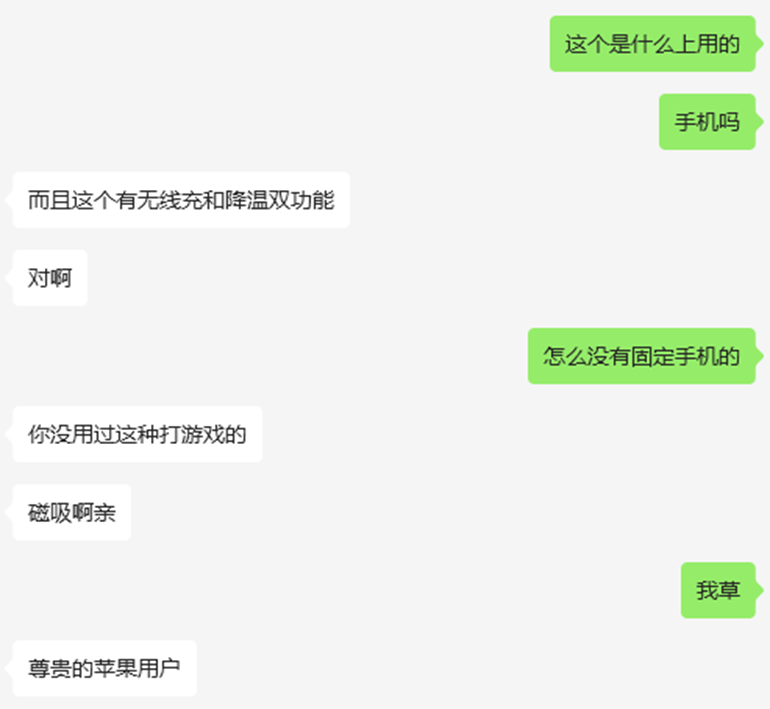

所以就问了一下朋友，结果当场就被吐槽了，看来后面得玩玩游戏，这样对社会的认知就会更全面一点。

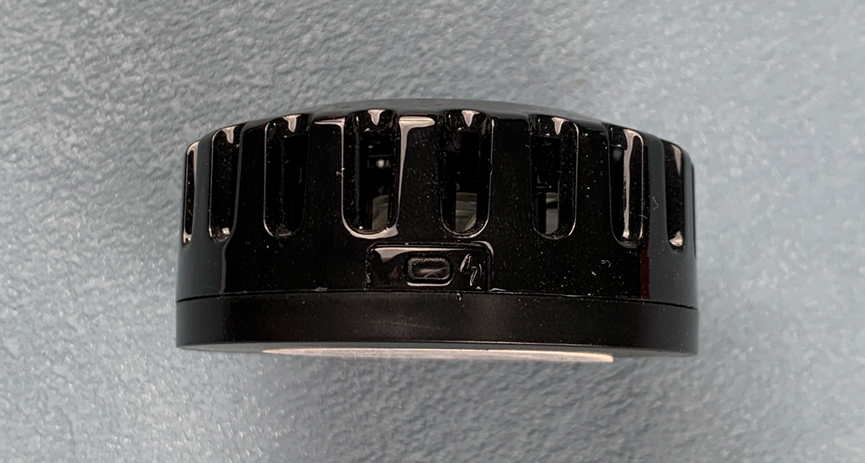

侧面有一个按键开关。

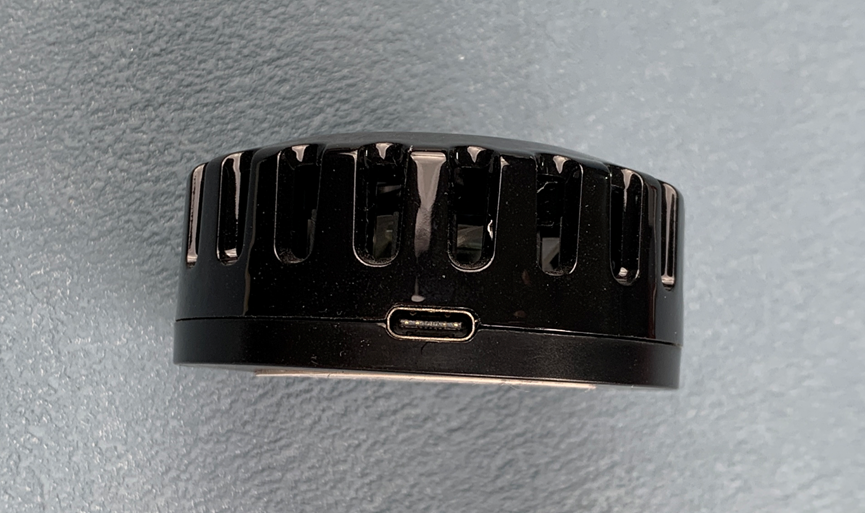

和按键开关对称的位置是Type-C口。这个看起来很小巧，没有内置电池，一定是外接供电之后才能工作。

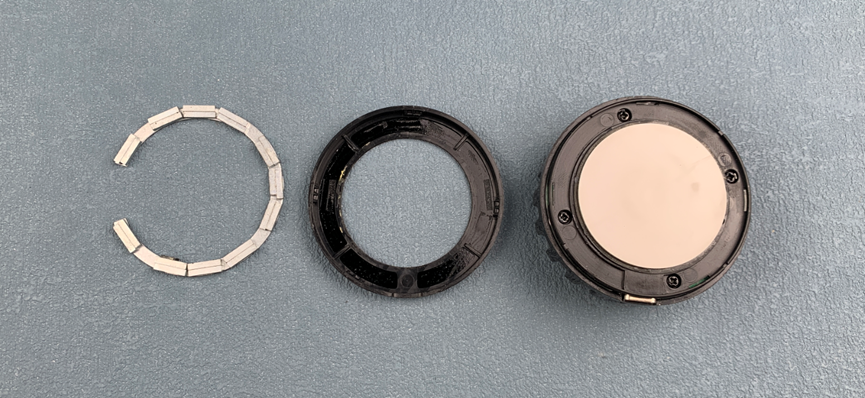

根据见缝插针的原则，看到侧面有一条缝，轻轻掰了一下可以活动，就用刀片从这个缝处撬开这个端盖。里面有一个上面贴了许多磁铁的金属环。这个端盖拿掉之后，就可以看到下面的四颗螺丝。

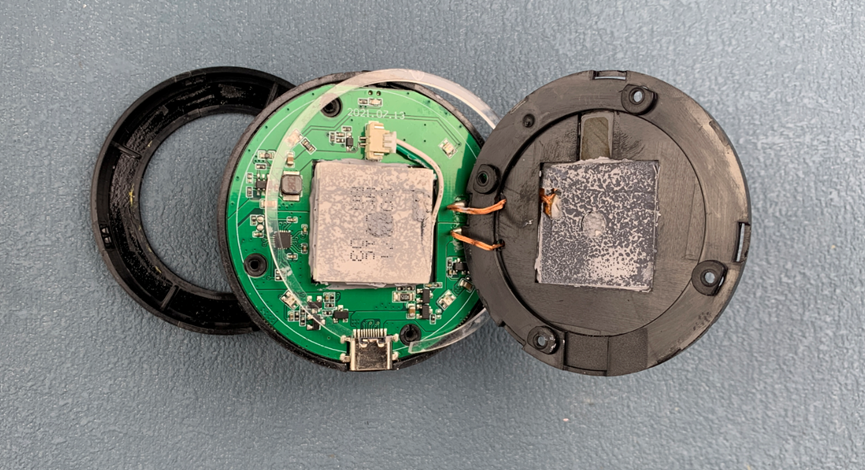

拆掉螺丝，看到了电路板和TEC制冷片。另外有两个铜线连接到了这个盖子上，看来这个端盖里面有无线充电的线圈。

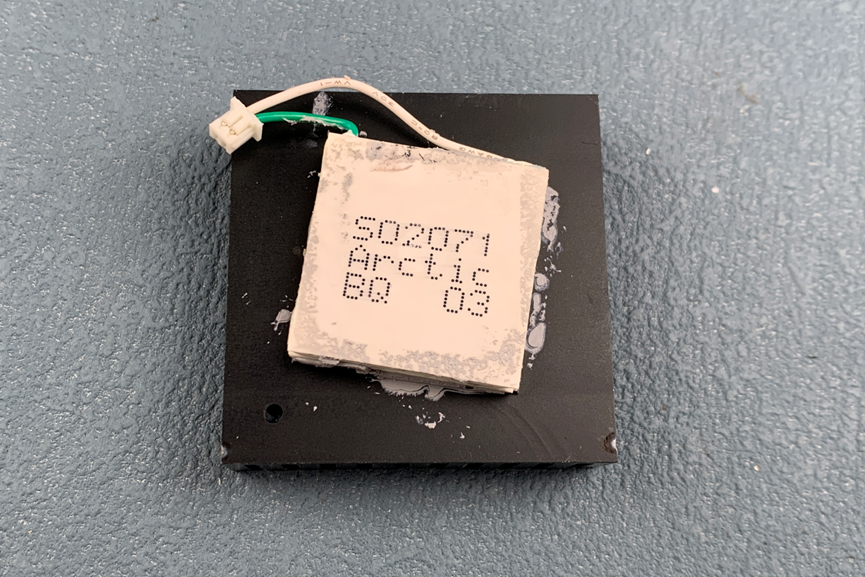

TEC制冷片。

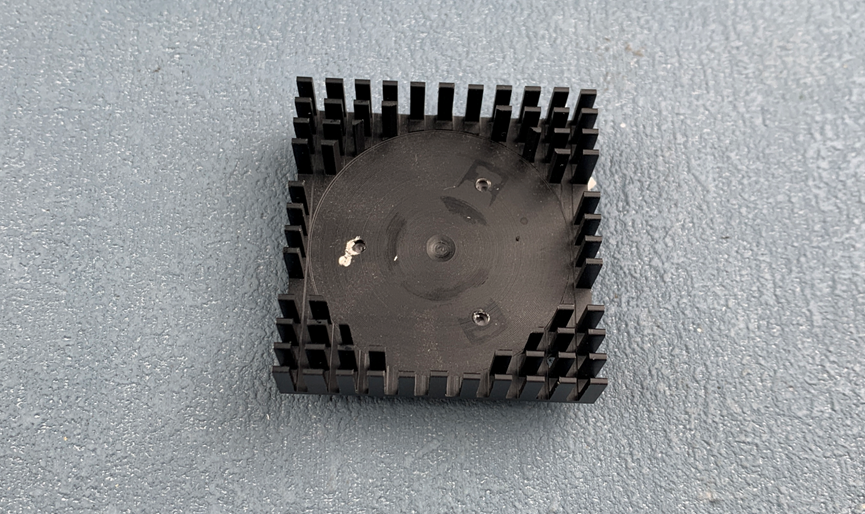

散热片。

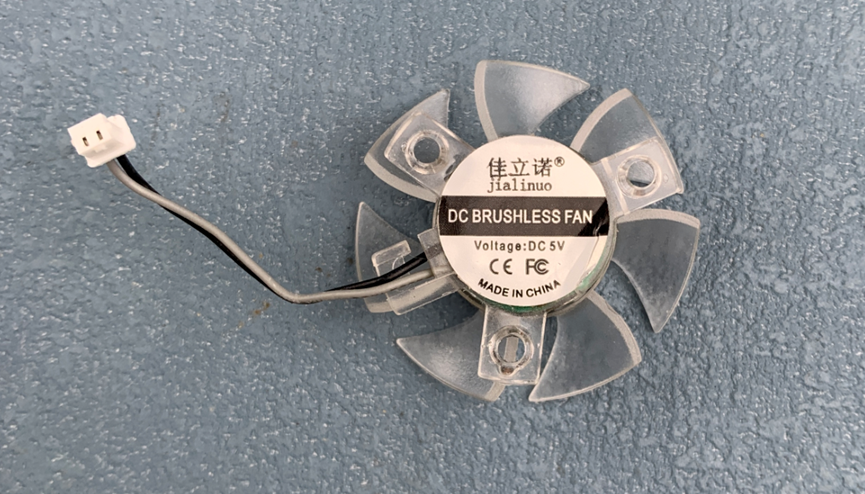

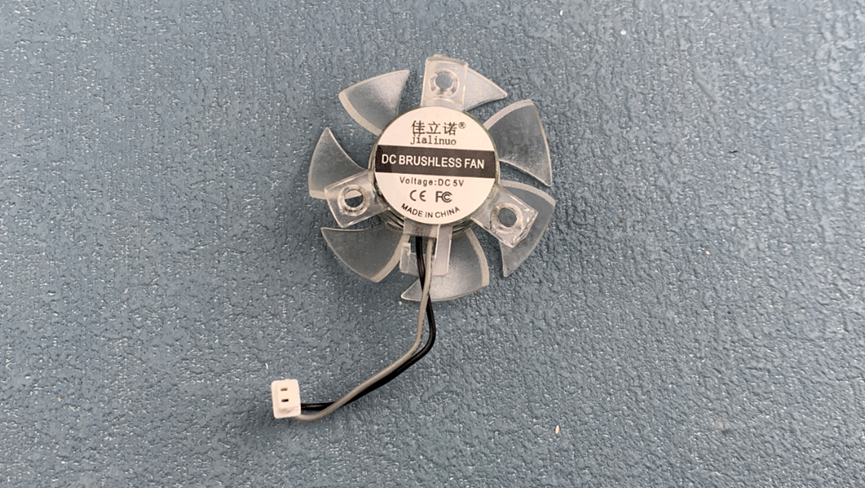

固定在散热片上的小风扇。

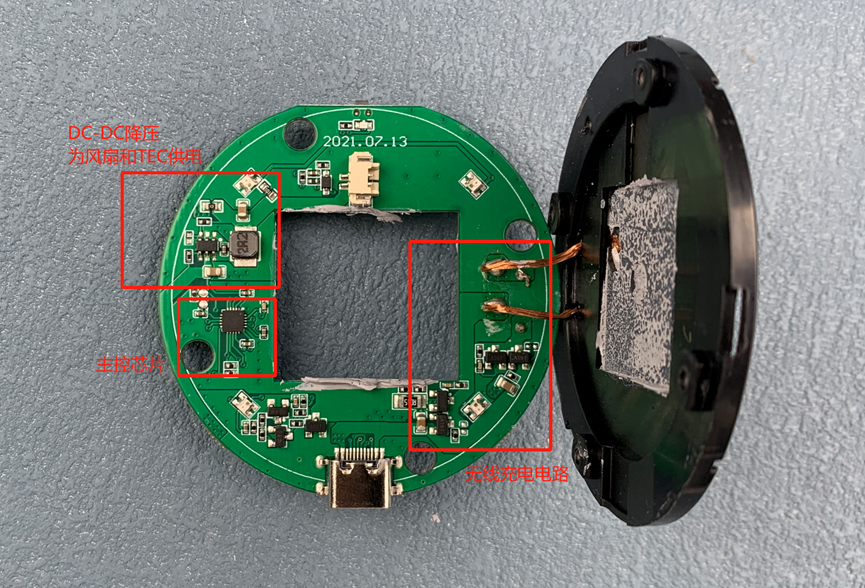

电路板正面的电路模块。其中TEC制冷片和风扇都是这个DC-DC降压之后供电的。

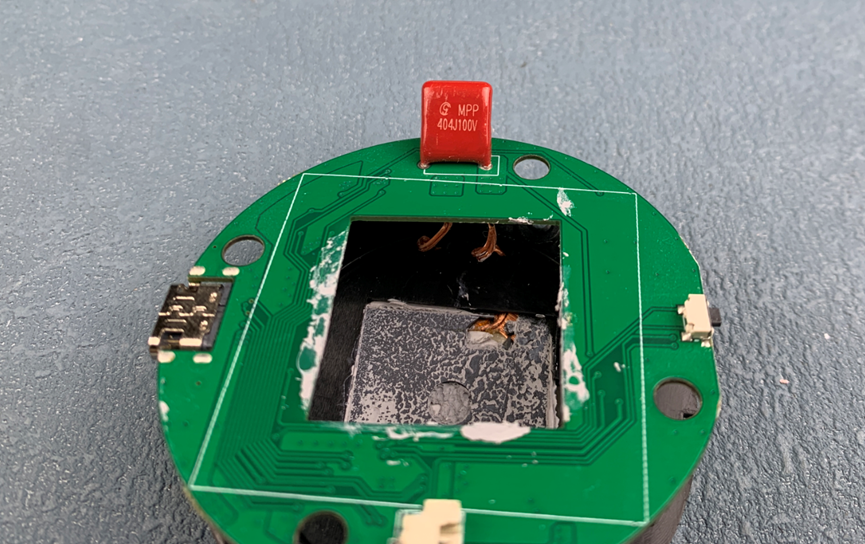

板子背面在无线充电处串联了一个ZZEC无线充电专用CBB电容，型号是404J100V。这种电容具有高频损耗小，温升低，寿命长等特点。

大概试了一下，发现TEC可以正常工作，但是风扇不转。刚好风扇和四轴飞行器的电机接口完全一样，所以我把风扇插到四轴飞行器上，发现给油门之后也不转。

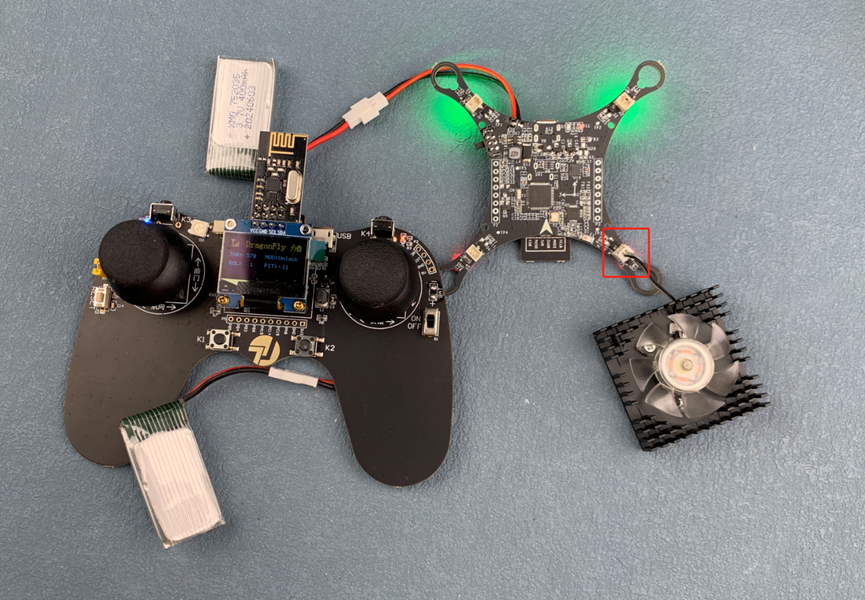

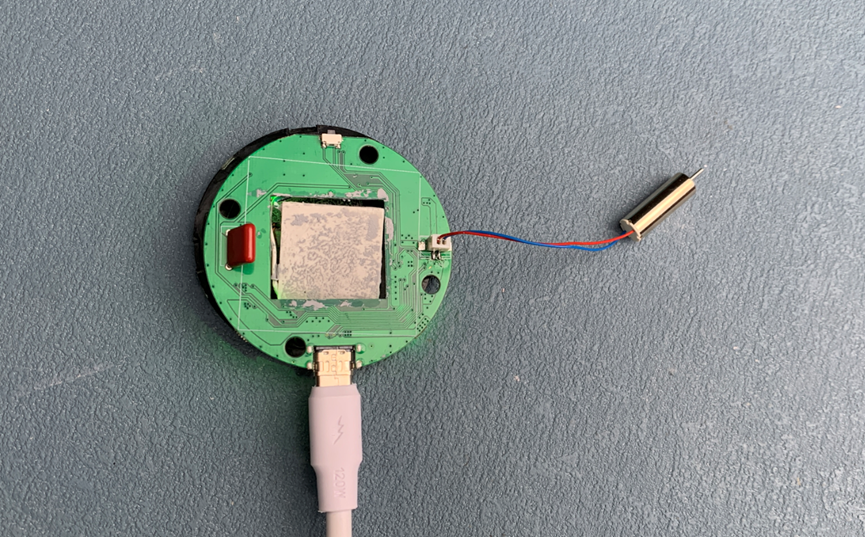

交叉试验。把安装在四轴飞行器上可以正常旋转的电机插在这个散热器上，发现可以正常旋转。

基于以上试验，能确定是这个风扇坏掉了。可以去买了一个来更换，但是这种散热器本身也不值钱，没必要这么折腾，所以我放弃了它的治疗。
