添可无线手持吸尘器拆解报告

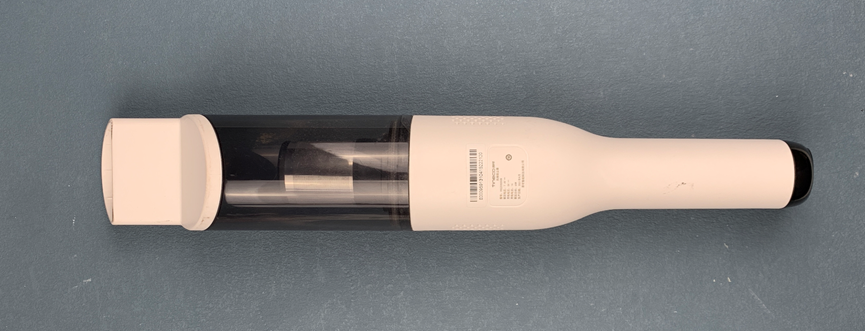

今天要拆解的是这款手持吸尘器。

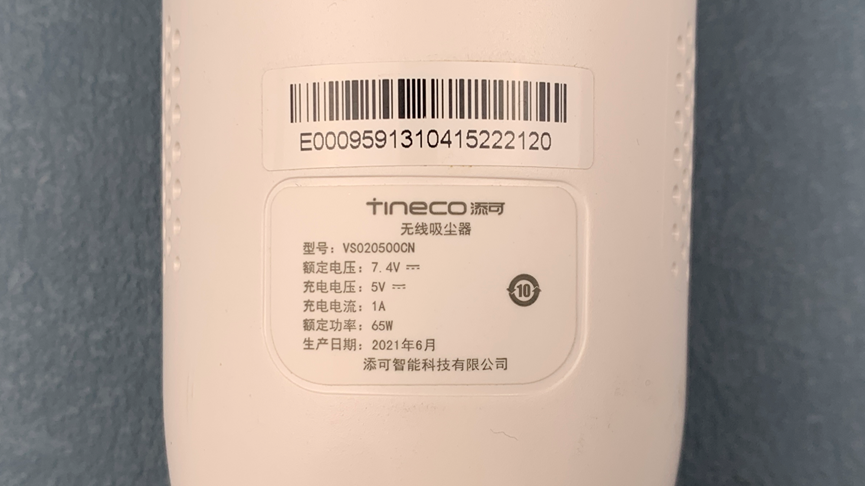

手柄上有铭牌，来自添可的无线吸尘器，型号VS020500CN，额定电压7.4V，额定功率65W。这是2021年6月生产的产品，现在还是一个刚满三岁零一个月的宝宝。

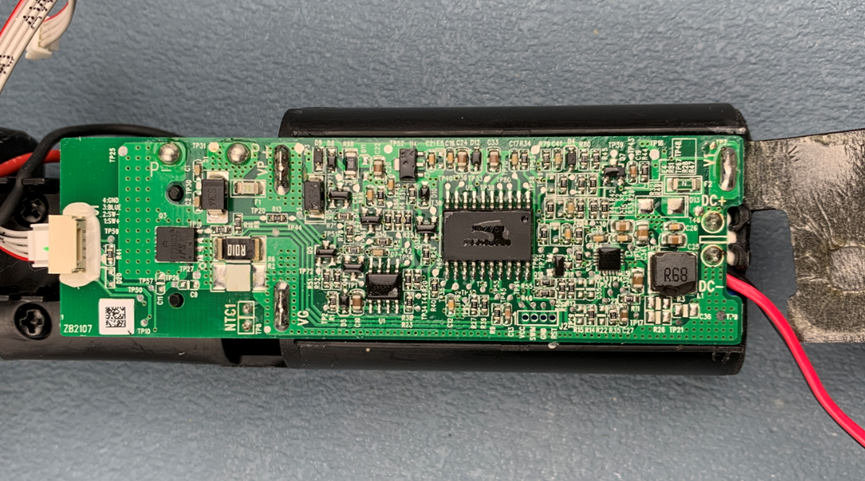

撕下泡棉胶，可以看到这个板子是一个双层板，但是元器件单面布局。器件上涂了三防，需要稍微清理一下。

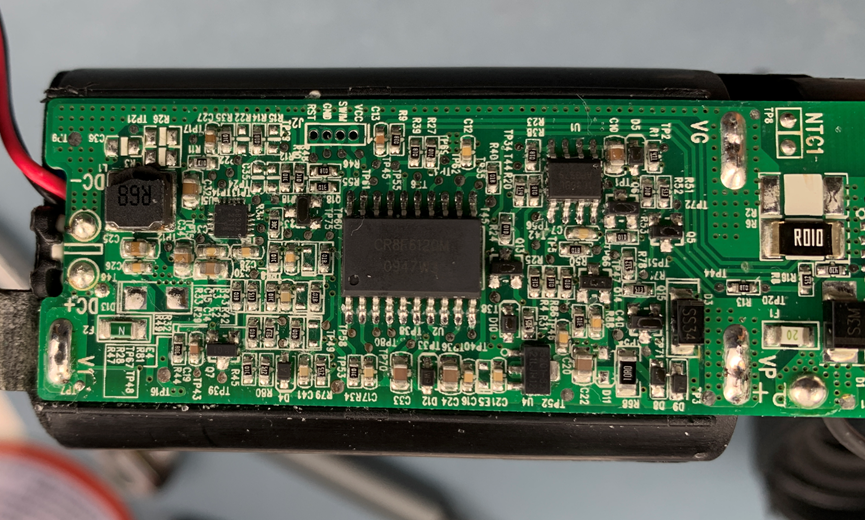

清理掉三防后，可以看到核心的器件是CR8F6120M，这个芯片在网上没有找到更多的信息，但是发现很多人都在找这颗物料的手册。

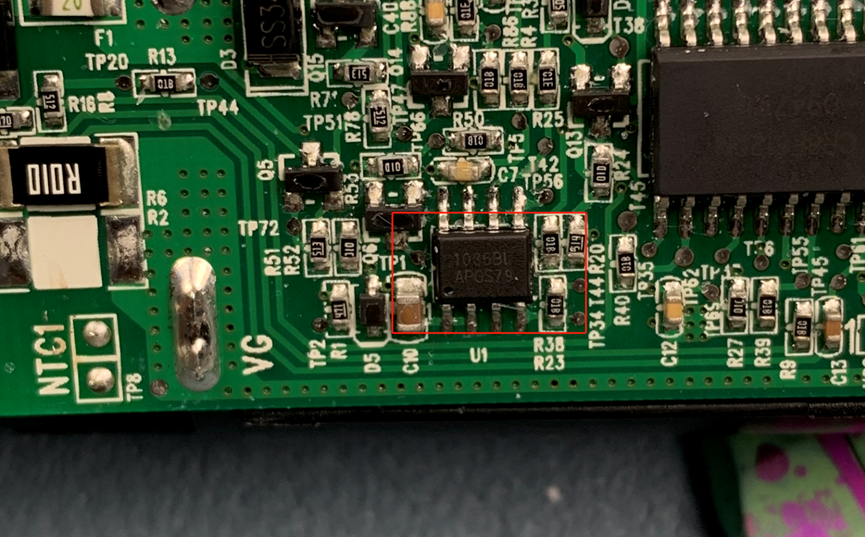

这个丝印1035BL的器件，没有找到相应的信息，但是找到一个来自赛微的型号CW1035AL的器件，其功能是2-3节锂电池保护IC。

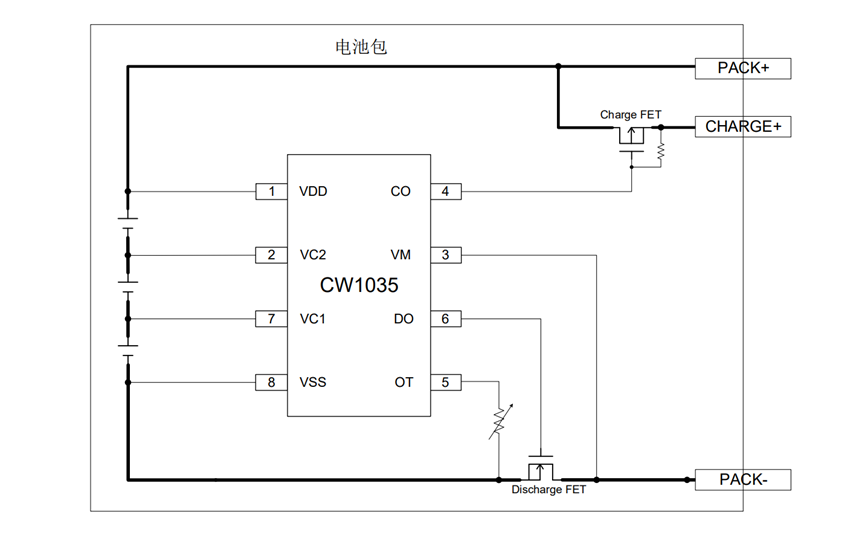

这是原理图。

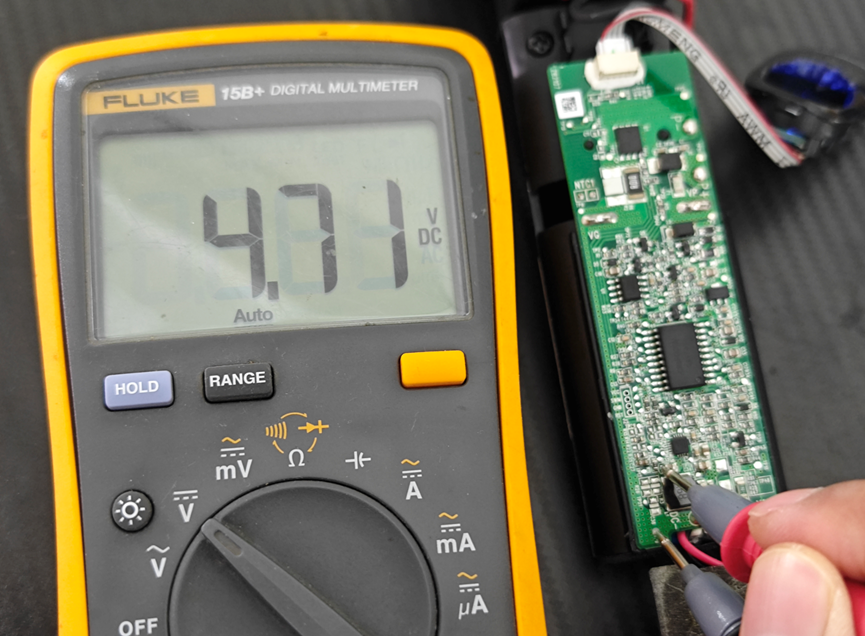

这个芯片的丝印是6832A，具体型号也没找到，但是根据旁边的电感，以及这个芯片的封装方式（三面有引脚）来看，这是一个BOOST升压芯片，再观察它的布局位置在充电线进来的位置，以及这两个锂电池是串联的，而充电是5V电压，就可以猜到这是升压充电芯片。插上充电线进行充电，然后测量这个芯片输入电压是4.71V。

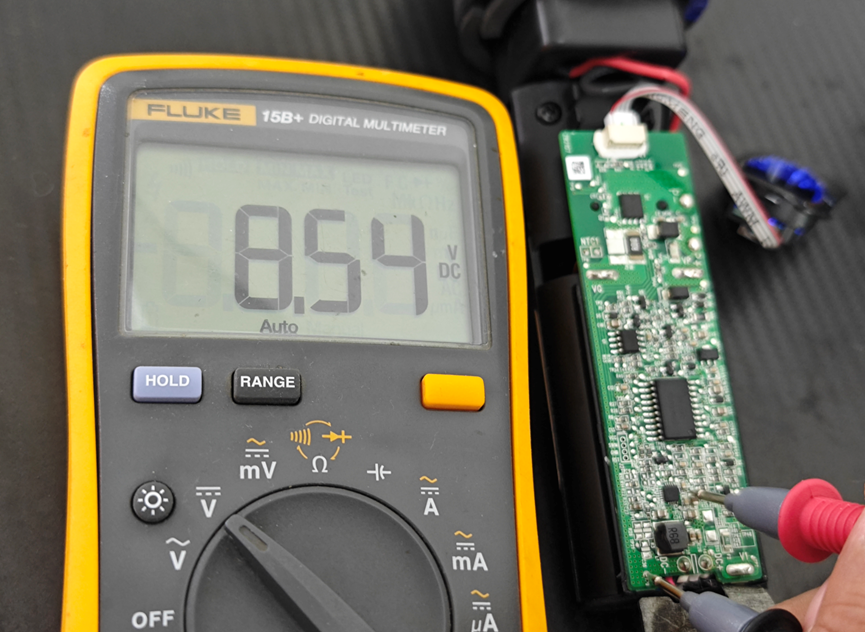

输出电压8.54V。看来确实是升压之后给2节串联的锂电池进行升压充电的。

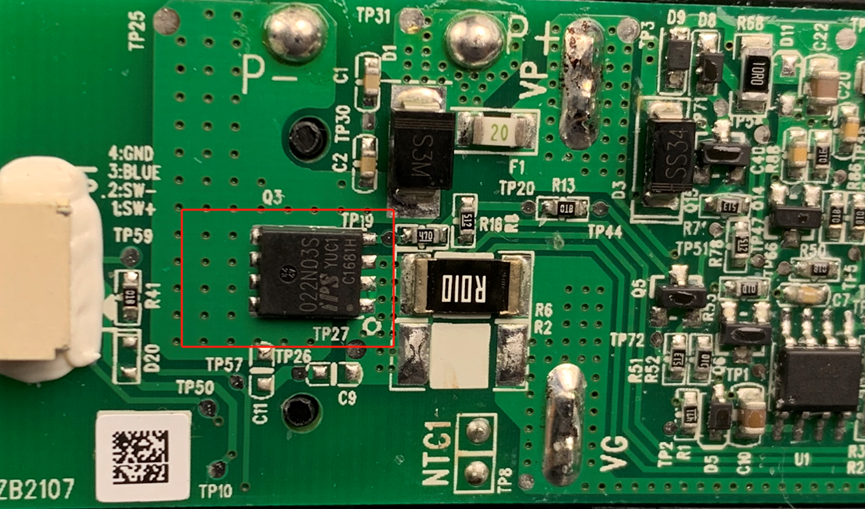

这个DFN-8封装的芯片，很显然是一个MOSFET。根据丝印可以确定这是来自华润微电子的NMOS，但是没找到尾缀是S的，倒是找到了型号HGQ022N03A。这个管子电压30V，电流100A，Rdson为1.6mΩ。这个mos作为电机驱动的功率开关，由于吸尘器里电机只是单向转动，所以只需要有一个NMOS就可以实现驱动。

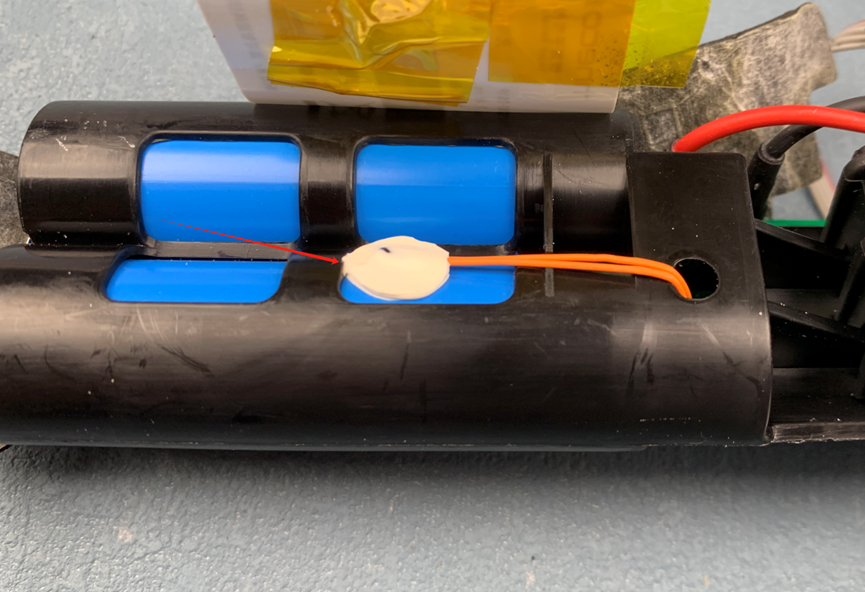

两个电池中间有一个NTC电阻。

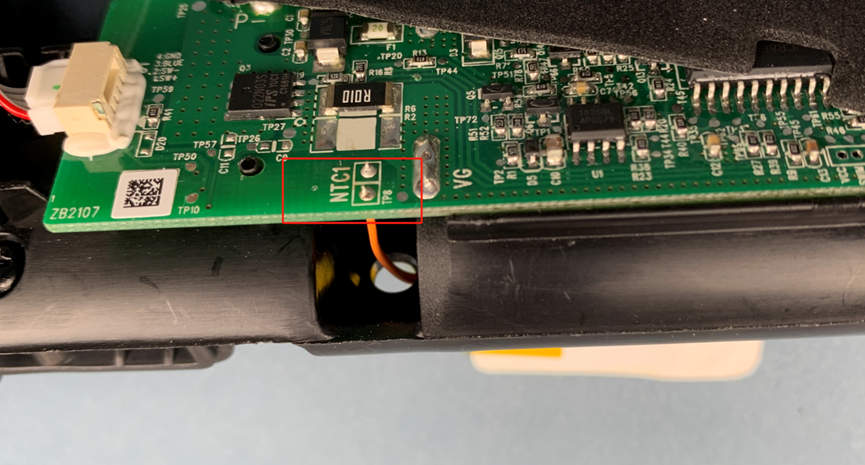

通过引线连接到了电路板。

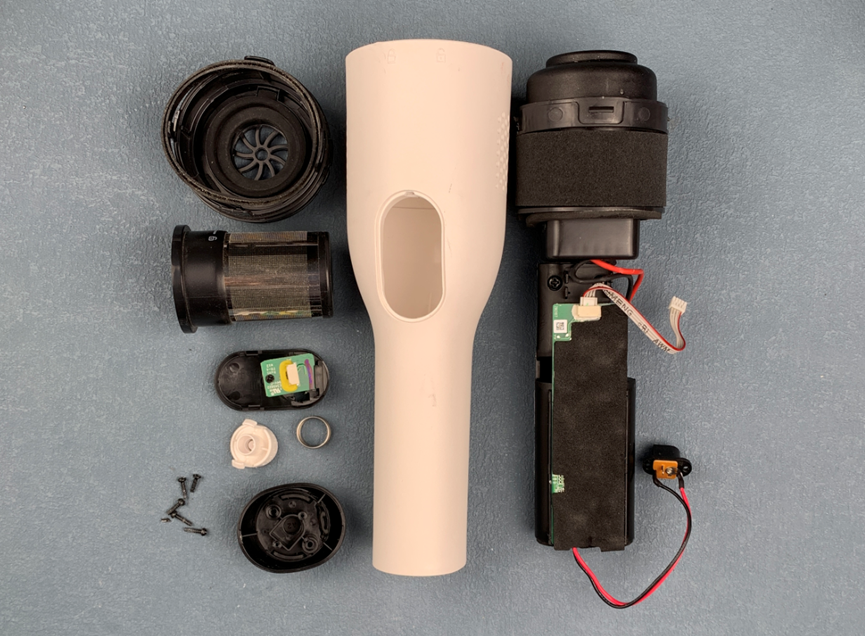

以上是这个无线吸尘器的全家福。
