ACE K1多功能手电筒拆解

置顶

精

活动

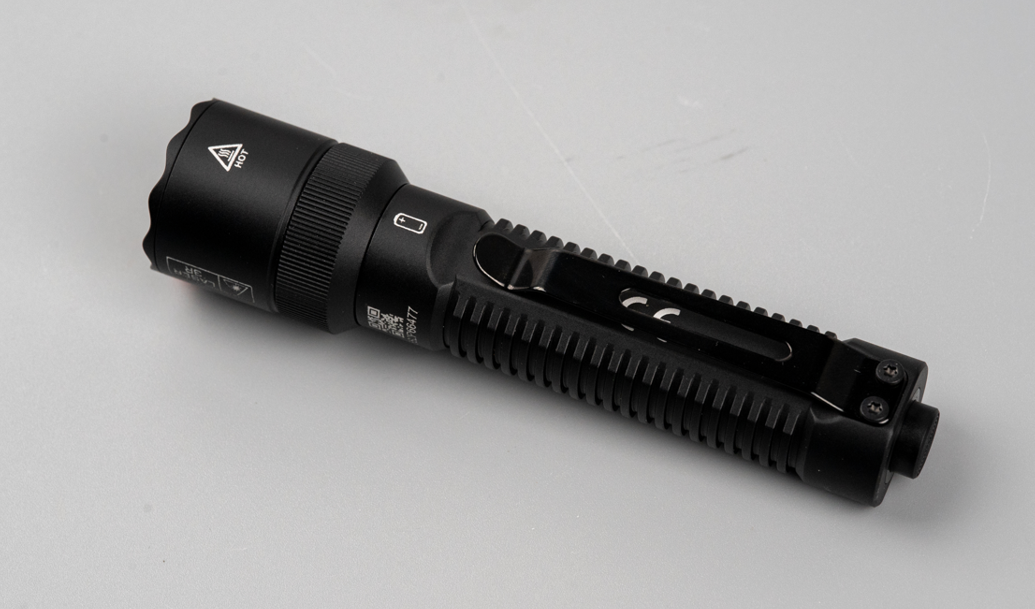

手电筒是纯黑色阳极氧化色，一侧有抱夹。

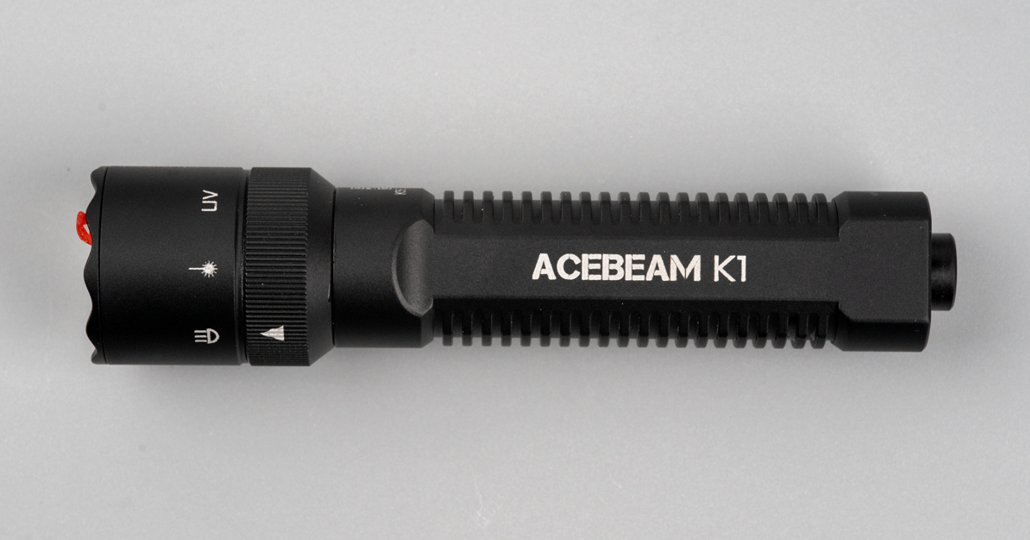

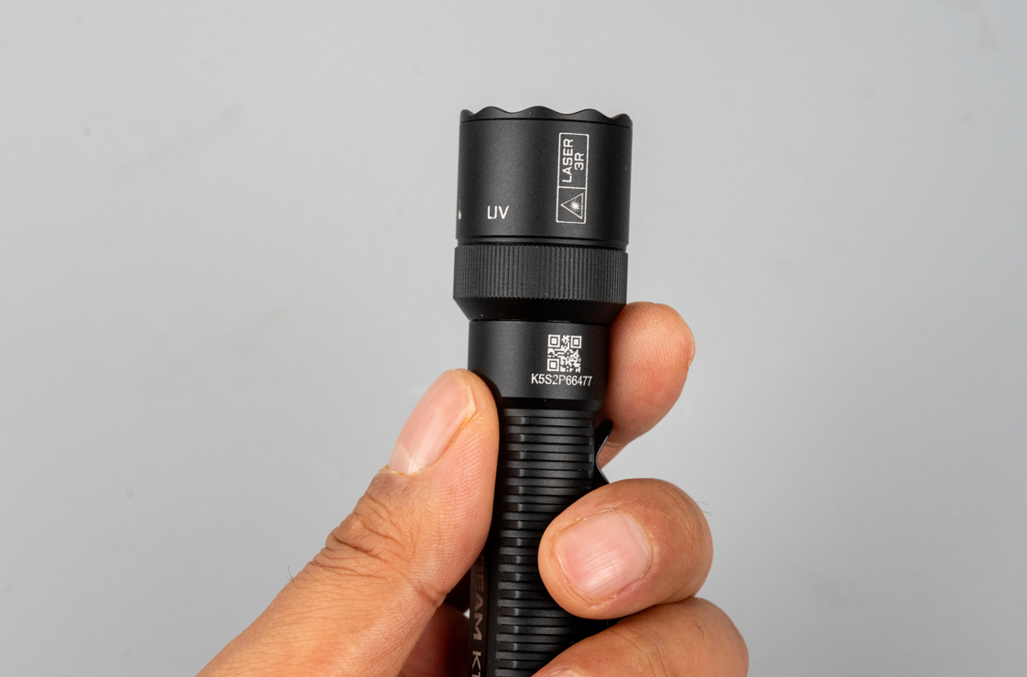

和抱夹对称的另一侧也切削为平面，激光雕刻了ACEBEAM K1字样。灯头部分可以看到有三个选型，分别是白光照明、激光、UV光。另外带竖纹的转环上印有一个小三角形。没错，这个手电筒是一个多功能手电筒，自带三种光源，可以通过旋转转环来切换不同的模式，可玩性极强。

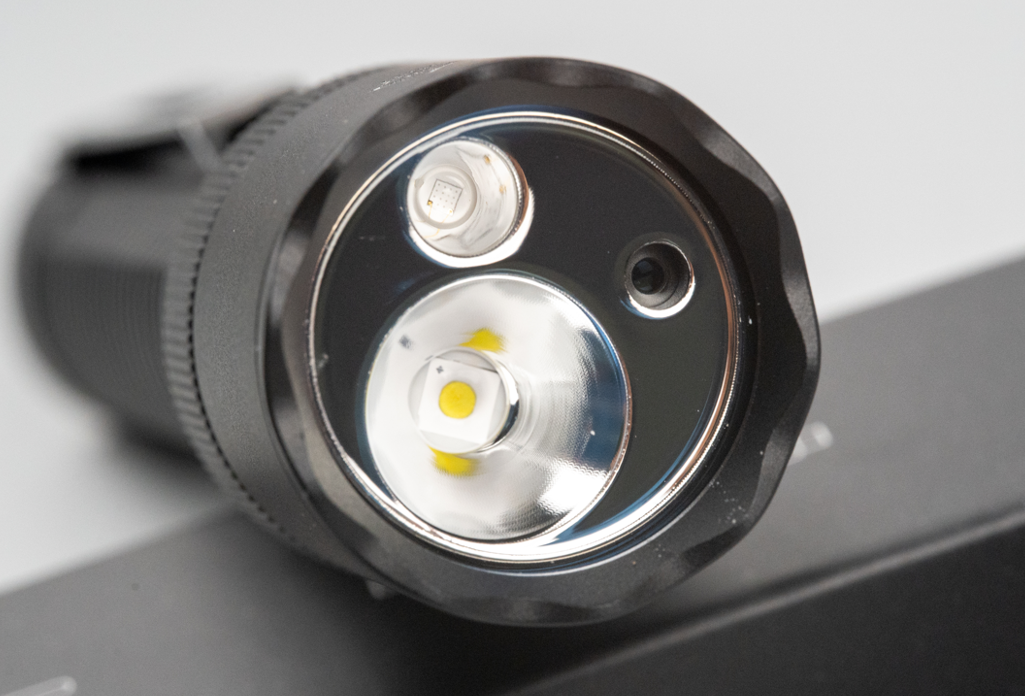

从灯头看，有三颗灯珠，最大的这个自然是白光照明，官方资料显示，这个手电筒采用了一颗CREE的XP-LR 6500K灯珠。另外稍微小一点的是UV光源。最小的这个孔里面自然是绿色的激光发射器了。

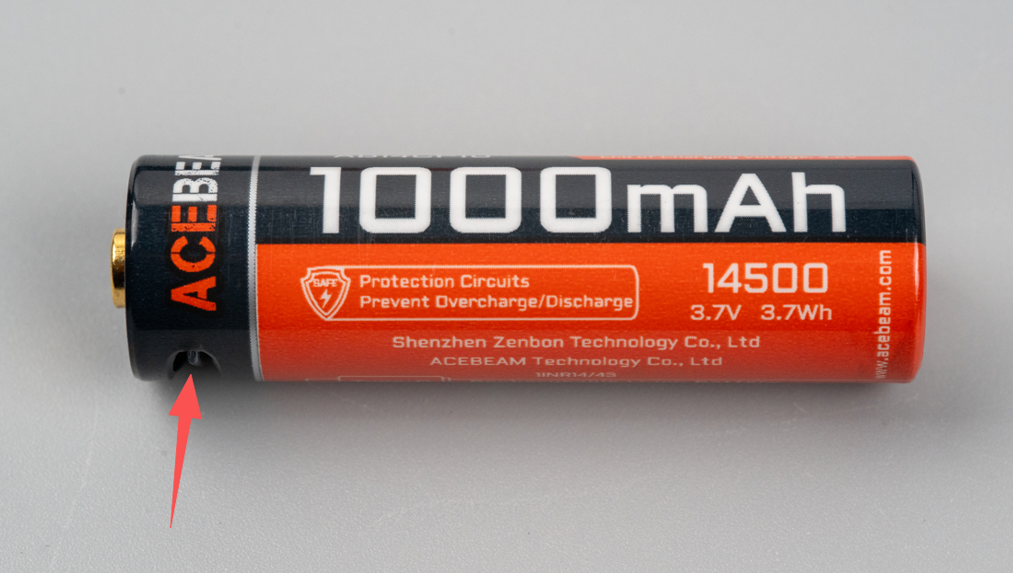

这个手电筒采用了一颗14500锂电池，容量1000mAh，电池自带Type-C充电接口。所以筒身上没有充电口，这样的设计最大的好处是可以把防水做得更好，毕竟外壳上少开了一个充电口槽位。另外还有一点，这个手电筒用的是14500的锂电池，其尺寸和我们常用的AA电池也就是5号电池尺寸完全兼容，而且手电筒的说明书中明确说明是可以使用AA电池来供电的，这就非常人性化了。末日爱好者可以使用保存日期超过10年的电池给这个手电筒供电，这使得这个手电筒完全可以应对末日级灾难。

再来只管感受一下，要把这么多功能塞进这么小的一个手电筒，如果这事让阁下来做，阁下该如何应对呢？为了搞清楚这一点，我们来拆解这个手电筒。

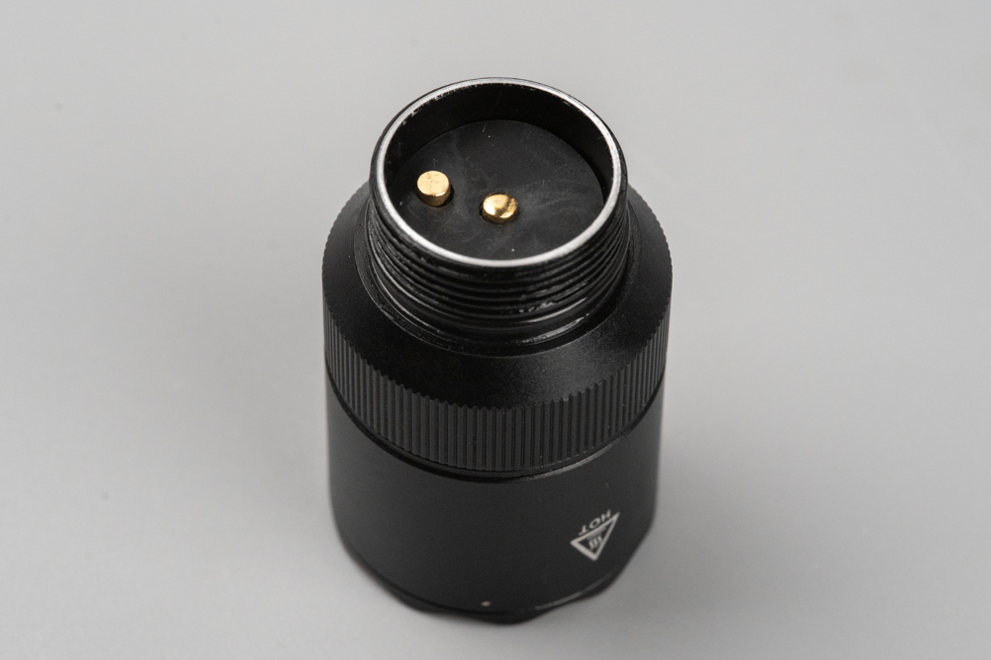

去掉电池和筒身之后，最核心的东西都在这个灯头里了。

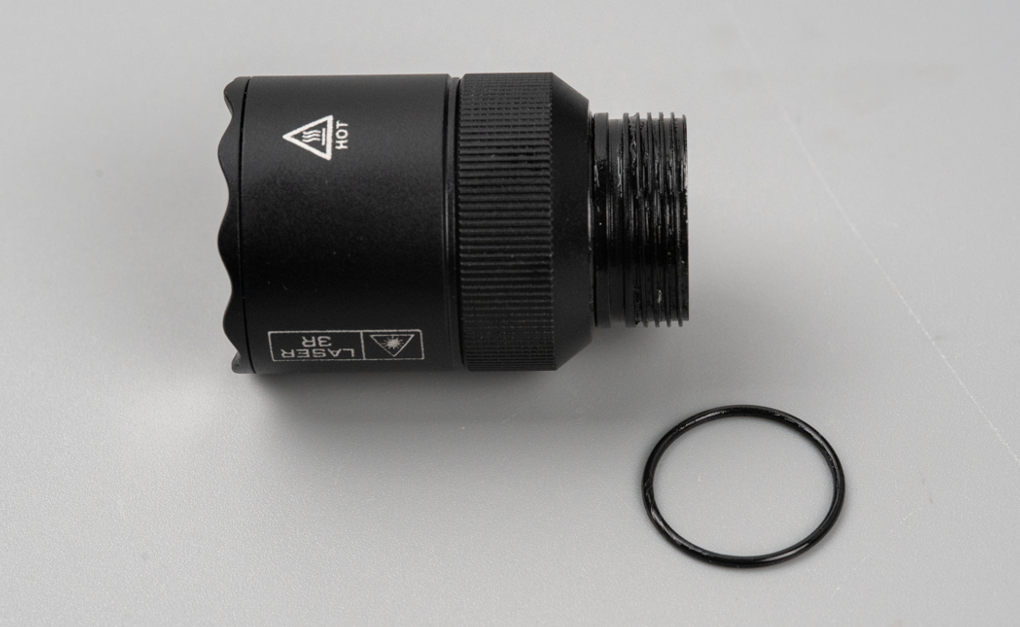

我最好奇的还是这个转环是如何做到切换模式的。所以先拆解转环，研究了一下发现要把转环拿下来，需要先把这个黑色O型防水橡胶圈取下来。

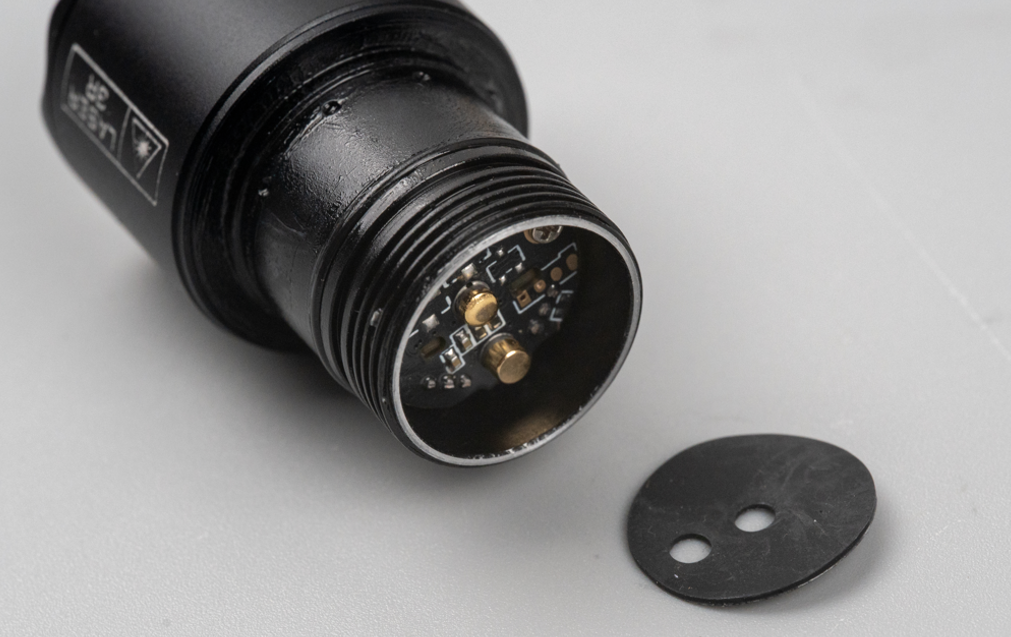

去掉电路板上的绝缘硅胶垫片，就可以看到电路板了。

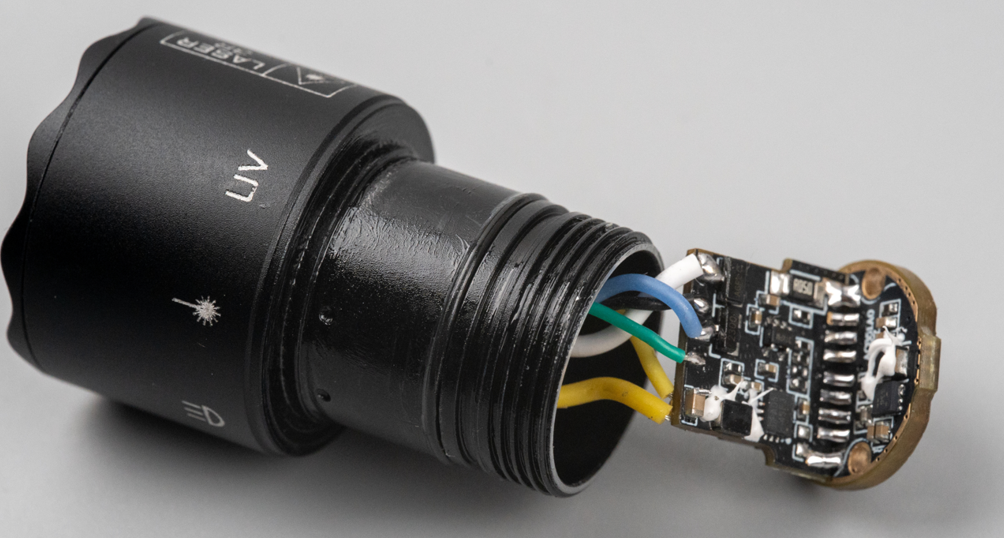

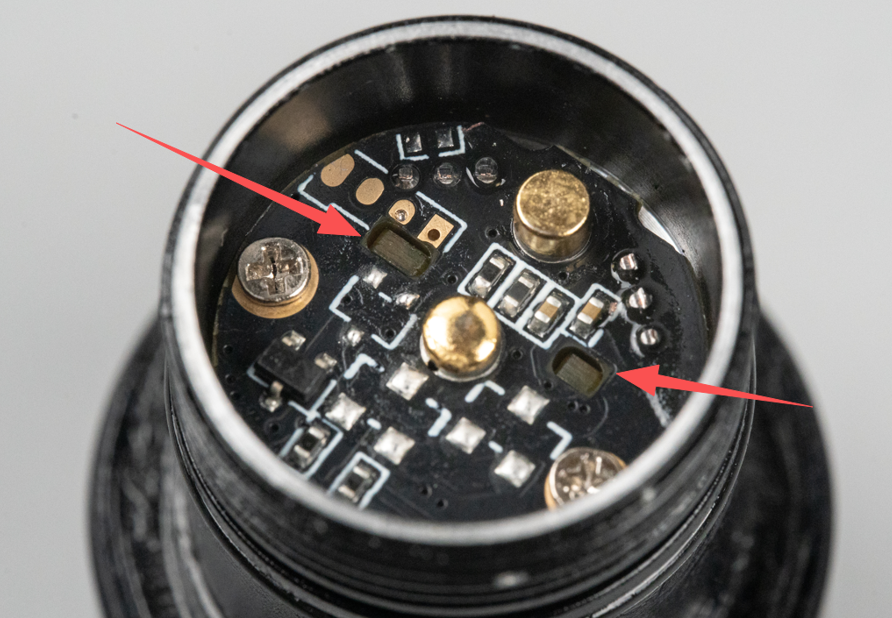

电路板采用两颗螺丝固定在灯头里面，看到板子上有两个开槽里面插了PCB，不难猜测里面还有一个90度焊接在这个板子上的电路板。

拆掉螺丝取出电路板，发现电路板做工不错，采用了黑色油墨+沉金工艺，板子厚度1.6mm。两个板子通过角焊的方式连接在一起。板子上果然有霍尔传感器用来识别转环的位置，从而确定发光模式。

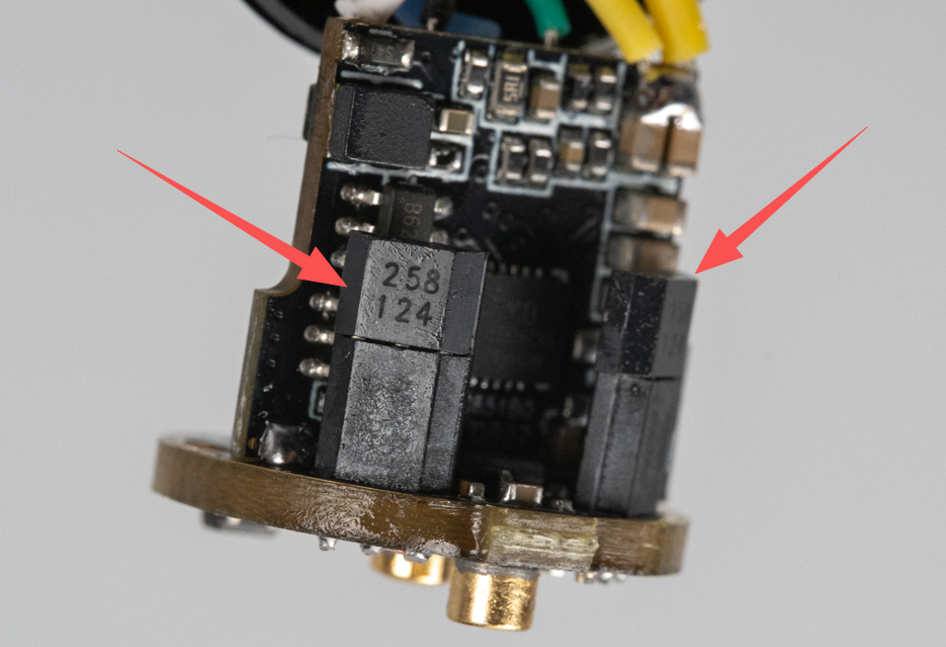

这样的霍尔传感器在板子上总共有两个。

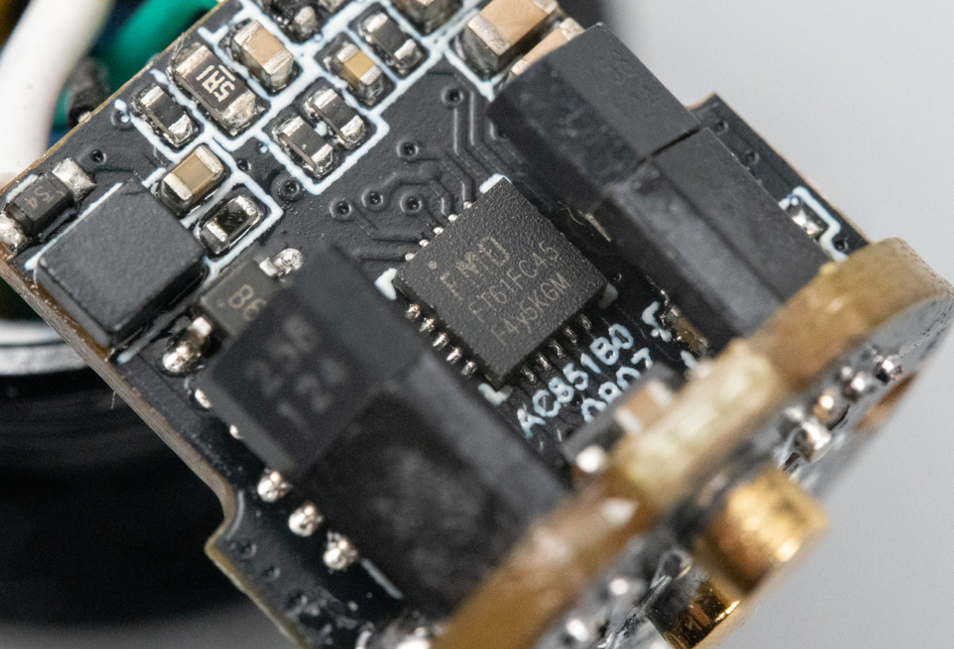

主控芯片的型号是FMD的FT61FC45，封装形式为QFN-20。板子上用了一颗升压DC-DC，型号是SX1308一类产品，旁边的大黑块是外围电感。

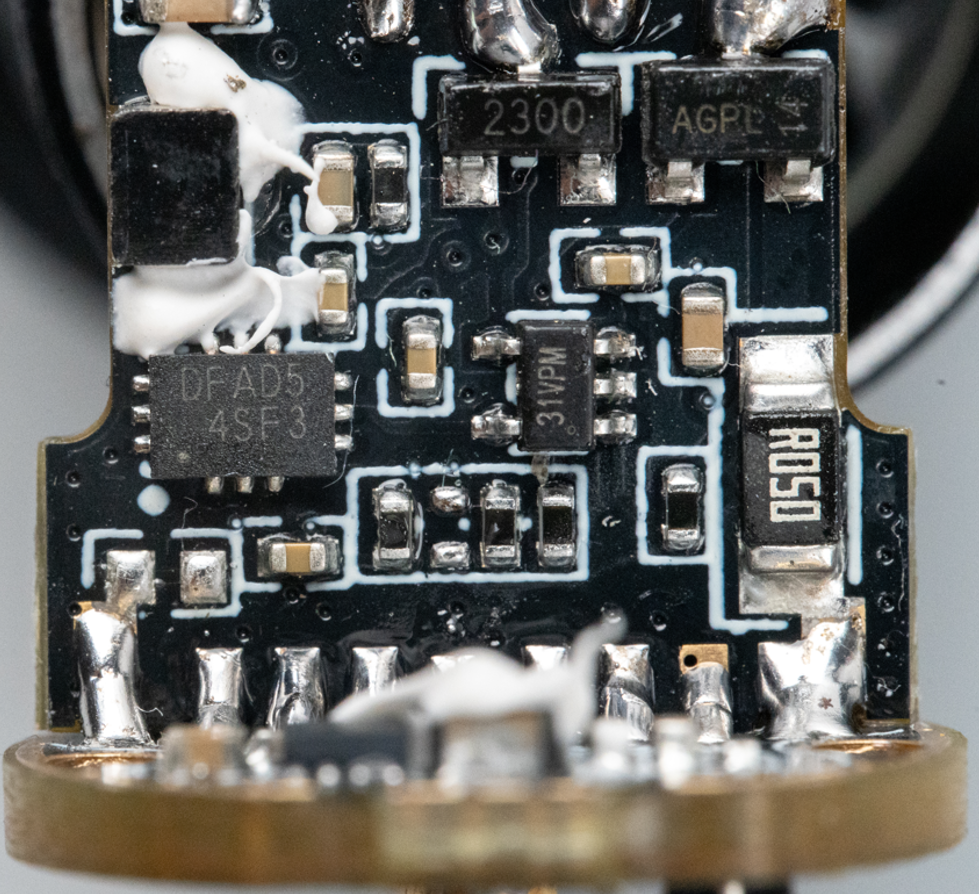

这里还有一颗丝印为DFAD5的DC-DC芯片，型号不详，封装形式为QFN-12。它是和板子中间丝印为S1VPM的运放配合实现横流降压来驱动LED。运放右边有一颗50毫欧的采样电阻，电流经过这个电阻产生压降，运放采集压降后转换为电流大小，进而注入DC-DC降压电路的FB回路形成负反馈，从而实现横流驱动。

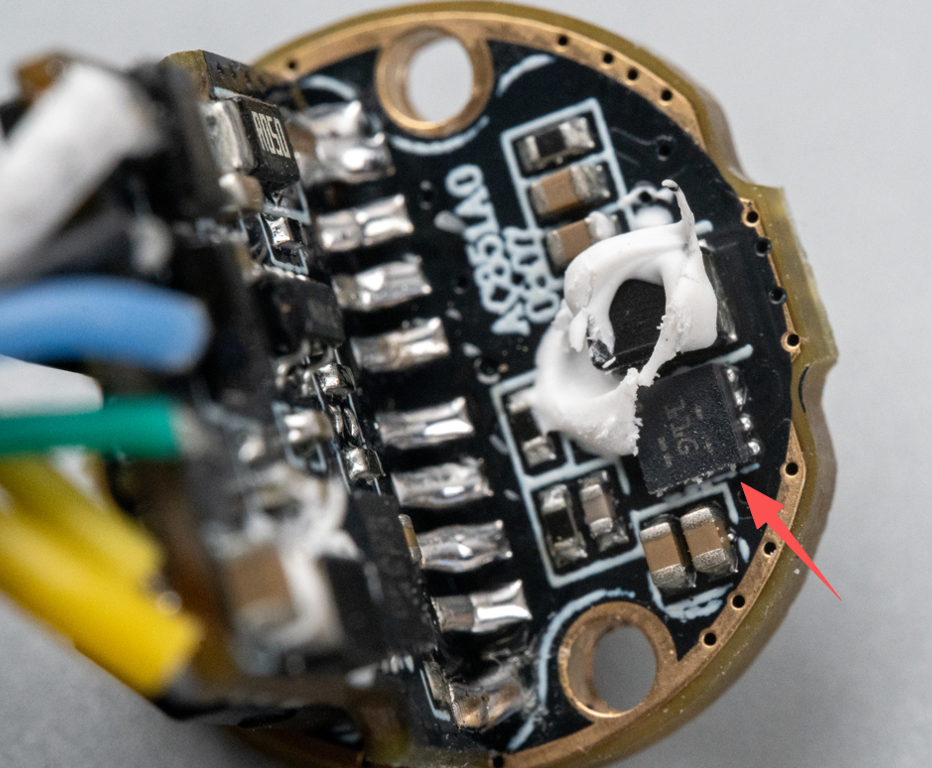

这里还有一颗器件，结合旁边的电感和电容电阻看，大概率又是一颗DC-DC芯片，其封装形式为DFN-8。其实这个电路上有这么多DC-DC芯片也不难理解，因为光源太多了，又因为实际情况限制导致不能使用同一个电源电路，所以只能分而治之了。

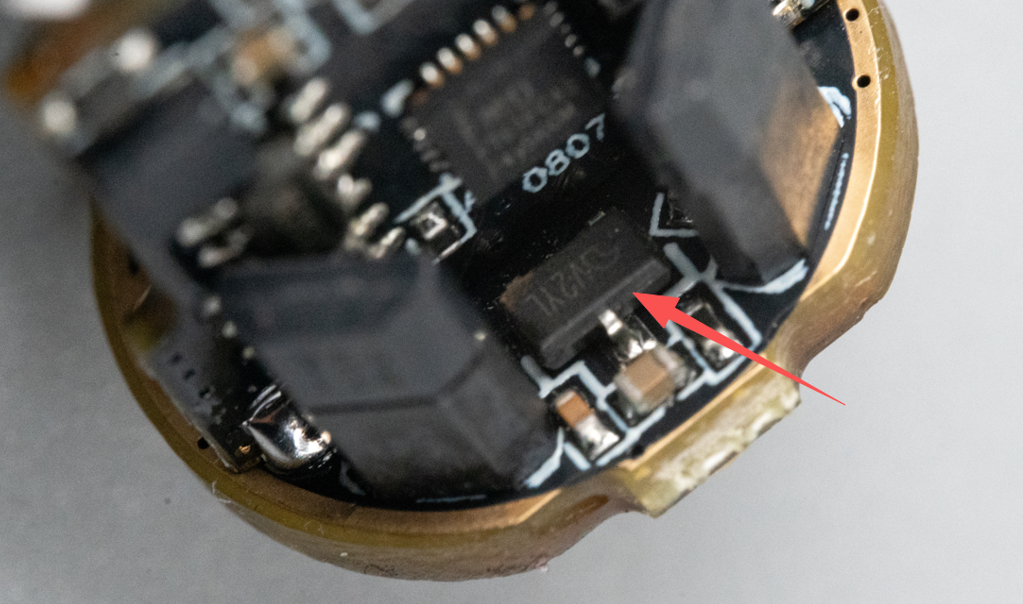

这颗来自南京微盟的LDO，自然是给MCU和运放等电路实现供电的。

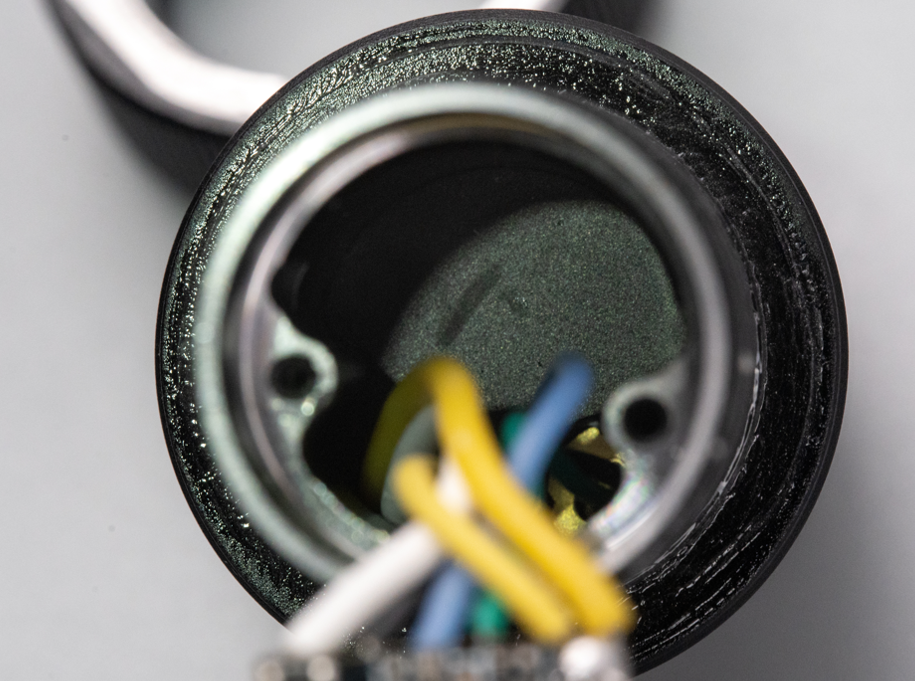

去掉电路板之后，看进去发现里面竟然有一个平台，这应该是LED灯珠的散热平面了，这样做虽然散热更好，但是加工成本也相对更高。

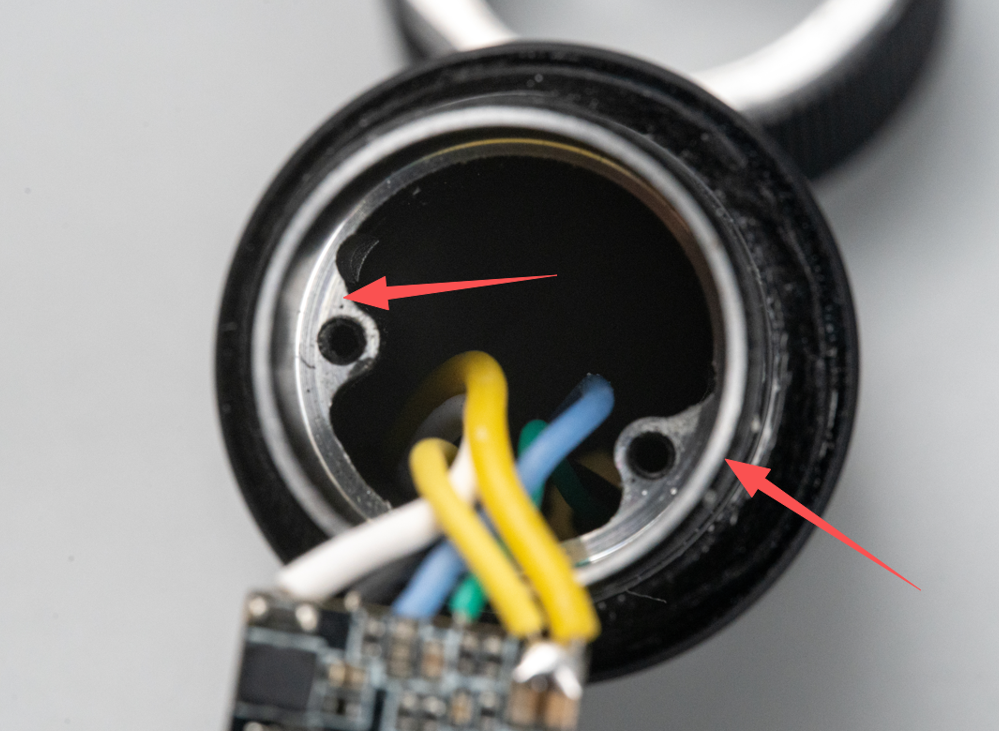

电路板安装平面和螺纹端面都要在阳极氧化工艺之后再铣一刀，把氧化层去掉露出铝合金基材，这样才能把电池负极通过筒身铝合金材质传递到电路板上。

以上就是整个手电筒的拆解。
