今天趁老婆不在家，偷偷把卧室的吸顶灯拆下来了，打开看看里面都有什么呢。

灯安装在天花板上工作的时候是这样的。


安装这个灯需要接三根线，地线，零线，火线，其中地线是直接接在这个灯的外壳上的。很多房子在装修的时候是没有给照明引地线的。

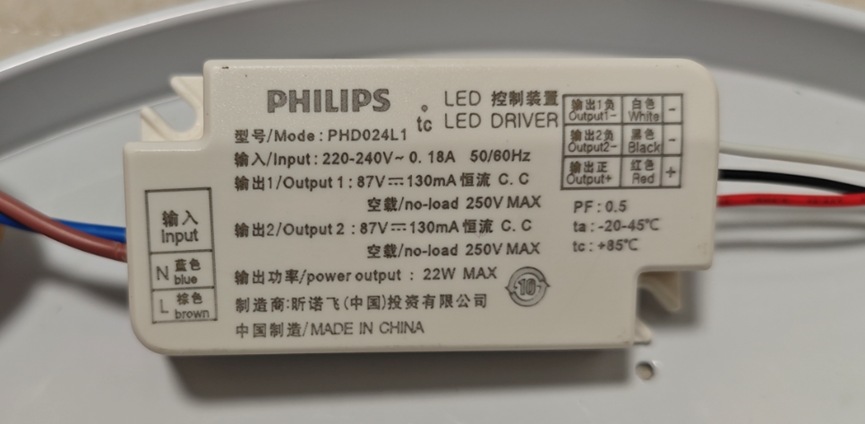

LED控制器品牌是PHILIPS，型号是PHD024L1，最大输出功率22W。三根输出线，分别是

白色：输出1负

黑色：输出2负

红色：输出正

看到两路输出都是87V,130mA的恒流输出。

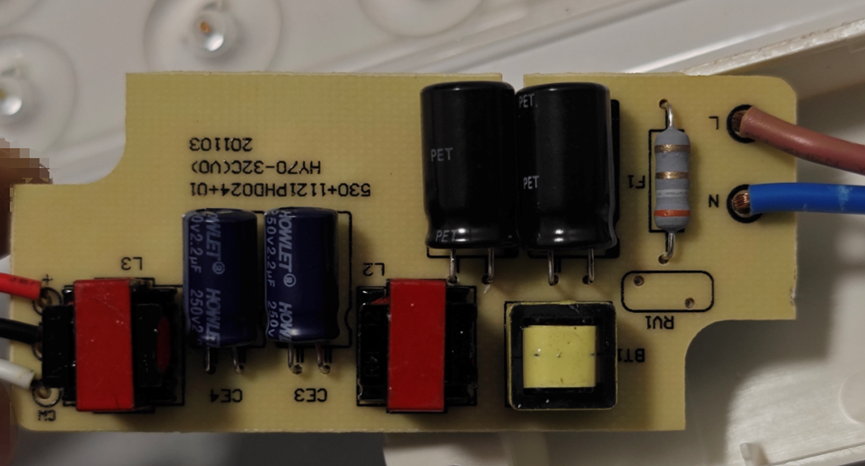

直接从背面把这个控制器的后盖撬掉，可以看到里面的电路板。板子背面是几个电容，几个变压器，再就是一个保险丝或者金属氧化膜电阻。

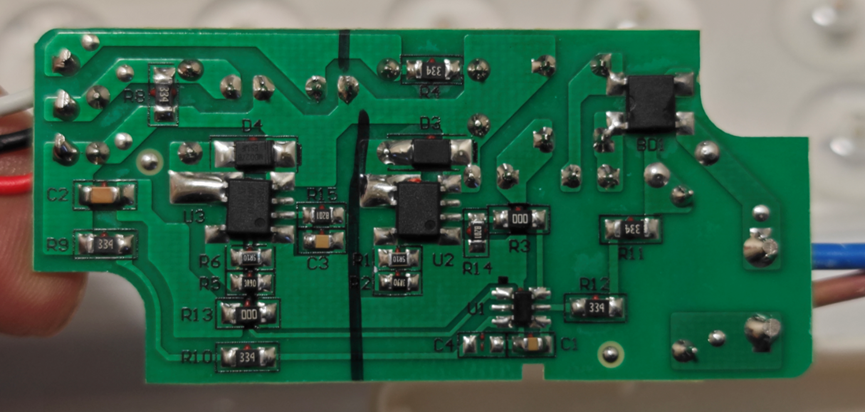

板子正面东西也很简单，四个芯片，再就是几个电阻电容二极管。

接下来仔细看看这都是什么器件。

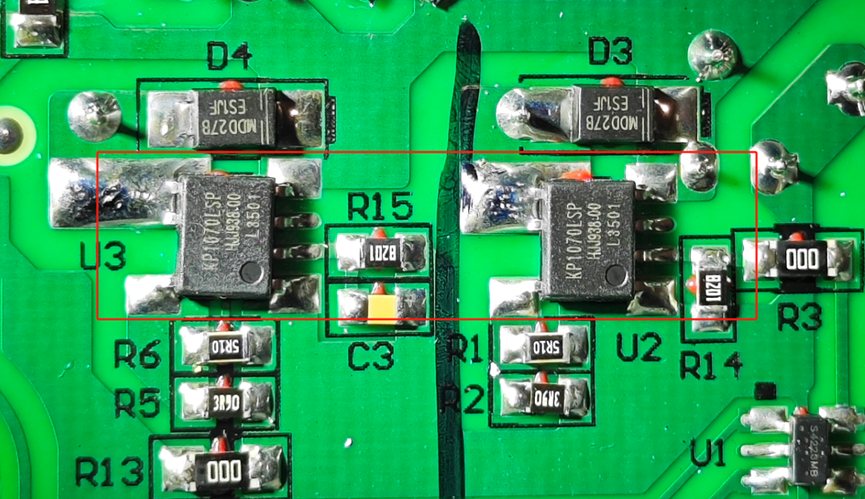

这两个SOP-7封装的芯片，丝印KP1070LSP，型号是KP107XL。该芯片的功能是：非隔离、降压型准谐振LED功率开关。主要的应用场景就是大功率LED照明。下面是简单的原理图。

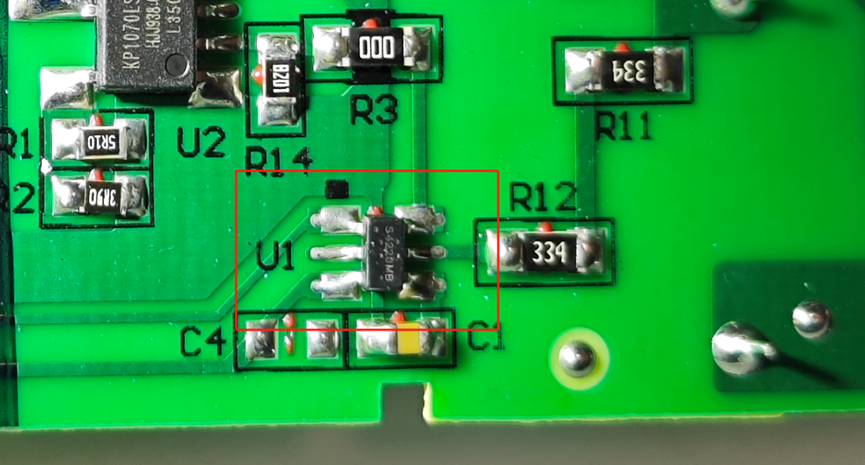

板子上还有一个SOT23-6的器件，丝印是S4223MB，这个器件我根据丝印找到了两个数据手册，不确定哪一个是对的，针对不确定的数据，也不方便展示数据手册内容。

但是根据两个手册内容来看，应该可以确定这是一颗专门用来通过开关调色温的芯片。

一般这种双色温的灯，都可以通过开关快速开关来切换色温。这个功能就是通过这个芯片实现的。

它的内部可以记忆色温状态，也可以设定状态切换的窗口时间（8s），当用户在8s内连续两次按下灯，就会切换一种色温。但是如果第二次按下时，距离第一次按下的时间已经超过8s，那么就会显示之前的色温，而不会切换。

电路板是单面的，上面就这点东西，没有啥可说道的了，接下来看看灯板。

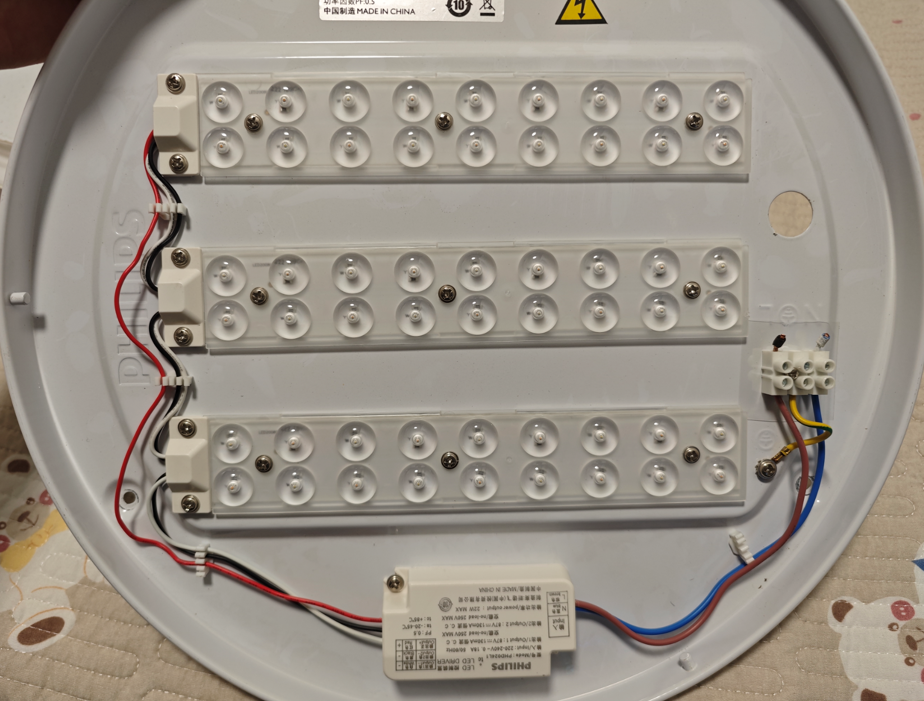

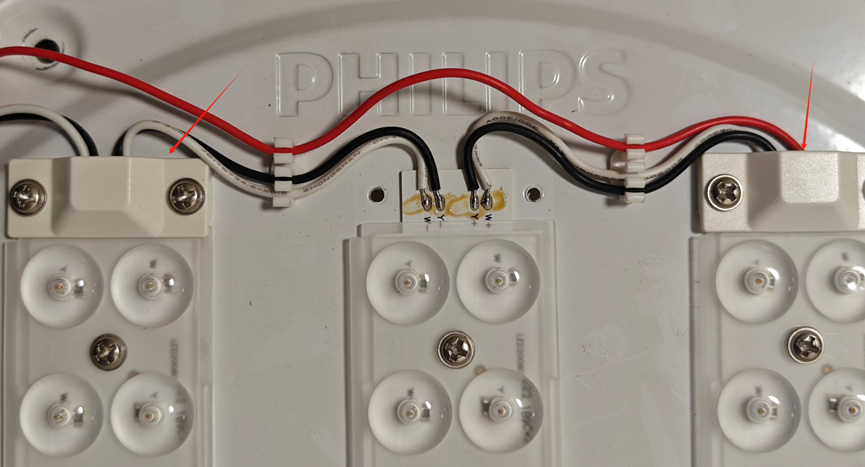

要把灯板拆下来，需要先把顶头的这个塑料盖板拆下来。拆下来之后可以看到线是怎么焊接的。可以发现这三个灯板是串联的，但是由于每个灯板上有两种不同色温的灯，所以是三个板子上相同色温的灯串联。这两串灯是共阳极的，驱动端控制的是阴极，这个从之前的电路图里也可以看出来。

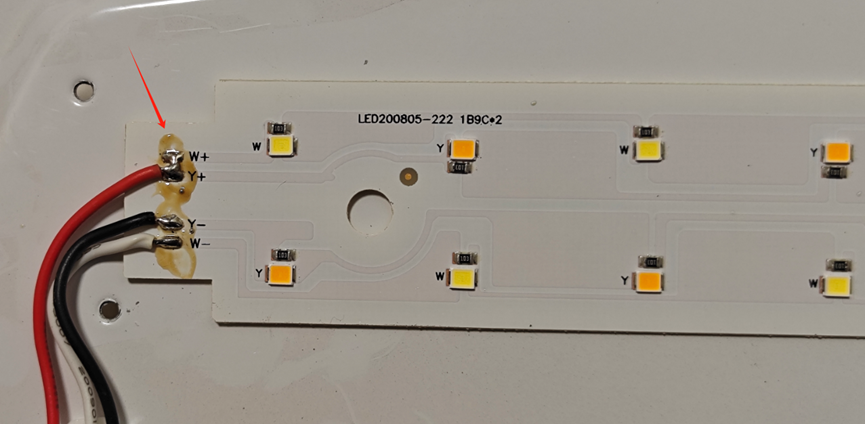

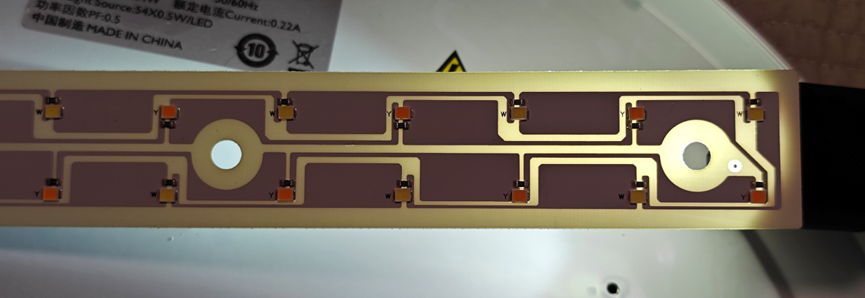

这是第三个板子，打开之后可以看到。确实是阳极连接在一起的。板子上的两种颜色的灯是交错排布的，这样只亮一种色温的时候，看起来会比较均匀。

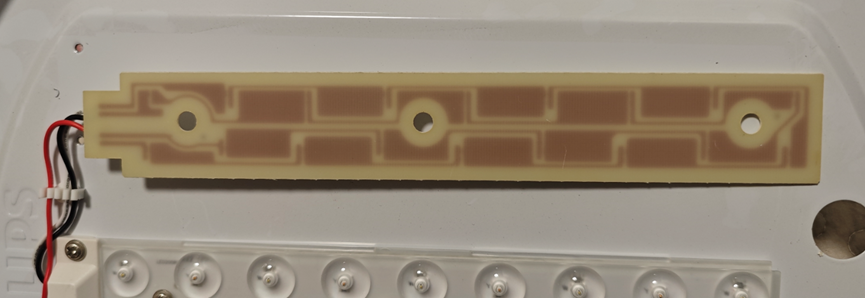

我大概知道这种消费品无底线省成本的尿性，所以买的时候还买了这个牌子，结果没想到还是这个尿性，板子甚至都不是铝基板，只能说是工业垃圾。

就这种材料，我也不知道这是电木还是FR-4还是什么材质，我没怎么做过消费电子，也不太懂怎么省成本，但是这板子成本估计低到不敢想。

反正散热就靠这点铜皮了吧。

我打算啥时候不忙了，自己做一些灯板和控制器自己用。灯板做成铝基板，控制器用好一点的器件，再加个wifi模块实现手机APP控制或者微信小程序控制。至少板子做的看着别这么寒碜吧。

整体感觉下来，这灯成本不超过25。当初买的时候大概一百多吧。

假如一个产品一年能卖出1000万件，那么每件上面省一个0402电阻，就能省出1000万个电阻，也就是1000盘电阻，一盘0402常用电阻的价格是10元，所以就能省出1万元。

假如每件产品上的芯片能便宜一毛钱，那么一年可以省出100万元。

假如每件产品上的电路板能便宜5毛钱，那么一年可以省出500万元。

既然这样，为啥要给板子上多放一个器件呢？为啥要用贵的芯片呢？为啥要用材质更好的板子呢？有钱不赚王八蛋啊。不要说他们没有底线，毕竟省下来的利润太多了。越是卖得量大，才越能省出来嘛。他要是一年就卖了1000个，他有必要这么省吗？

去看看消费品行业，现在有啥东西拆开你能惊叹它做的好，用料足呢？
