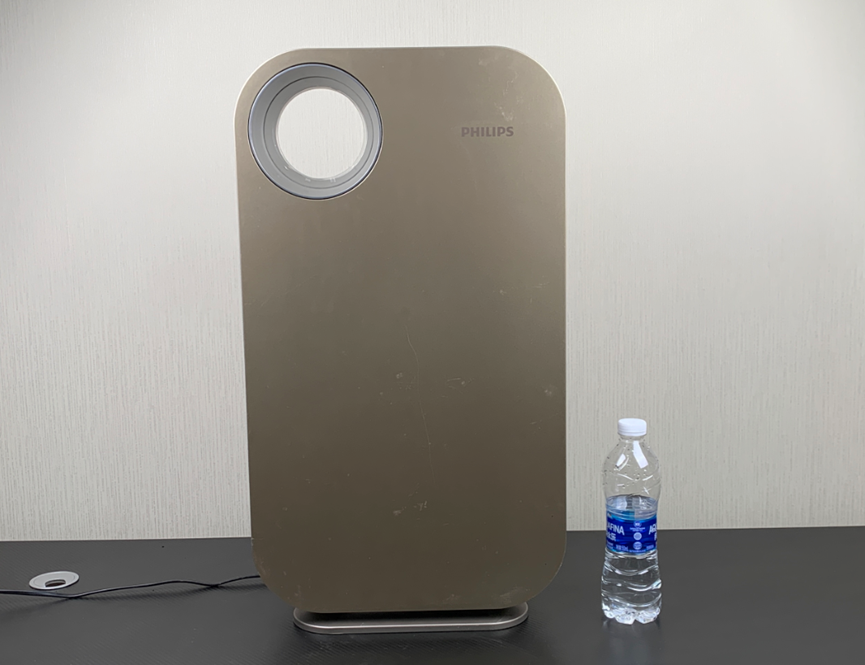

这是一个飞利浦空气净化器。65岁高龄的它，偶尔打开还能工作，但是大多数时间它已经生活难以自理，更别提为我工作了。所以它被邻居当做垃圾处理给了我。我上网搜了一下这型号AC4076，很贵，飞利浦官网上官方建议零售价是2999。但是毕竟年事已高，我打算强制让它退休。但是退休之后，它必须让我拆解一下，这是我的条件。

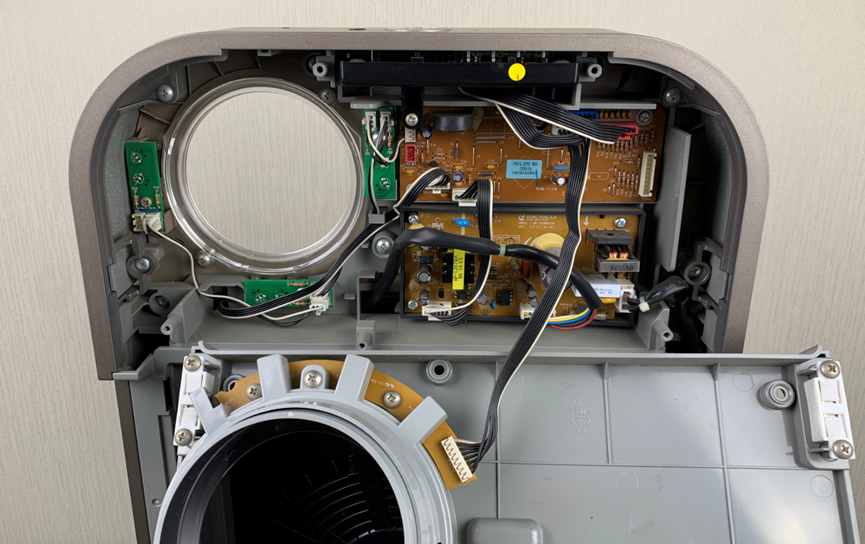

几螺丝刀下去，就开盖了。可以看到里面有两块电木材质的单面板，下面的是电源板，上面的是控制板。左边的圆孔周围有一些灯板，是FR-4材质的板子。

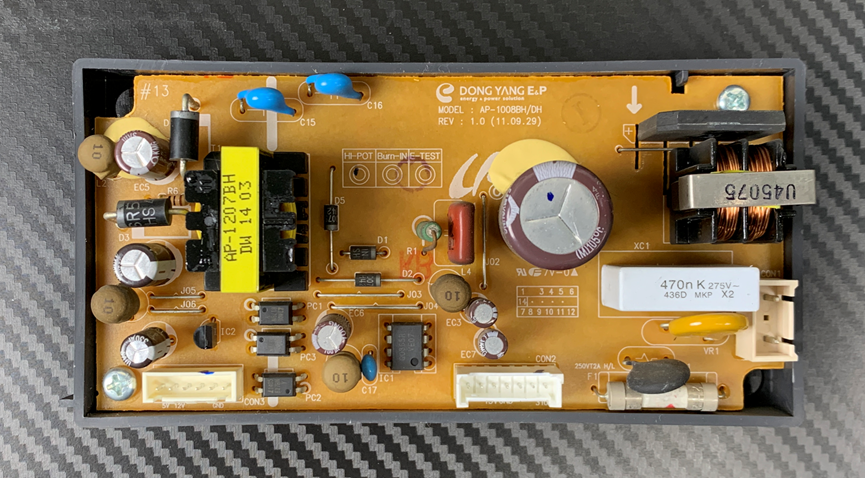

拆下电源板看看。

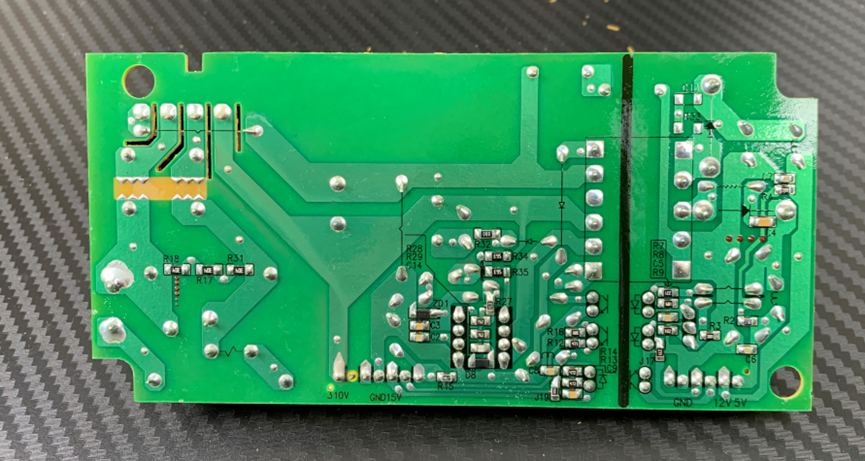

板子背面。

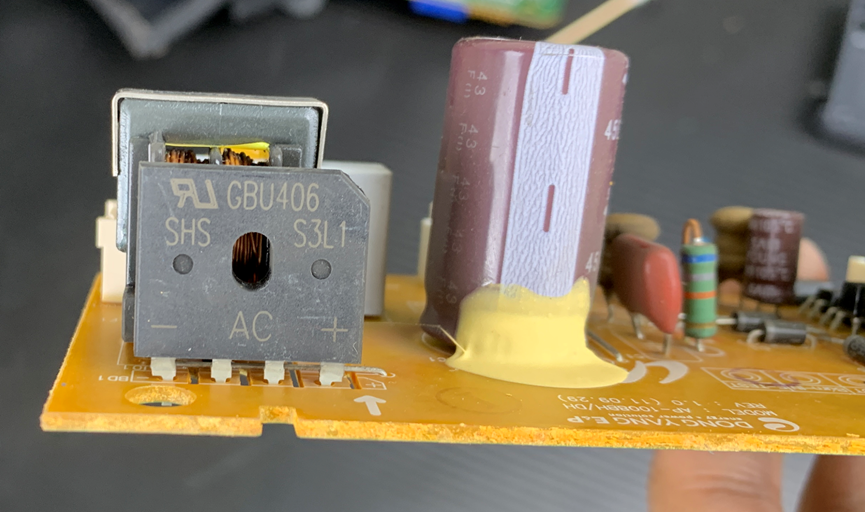

整流桥堆。

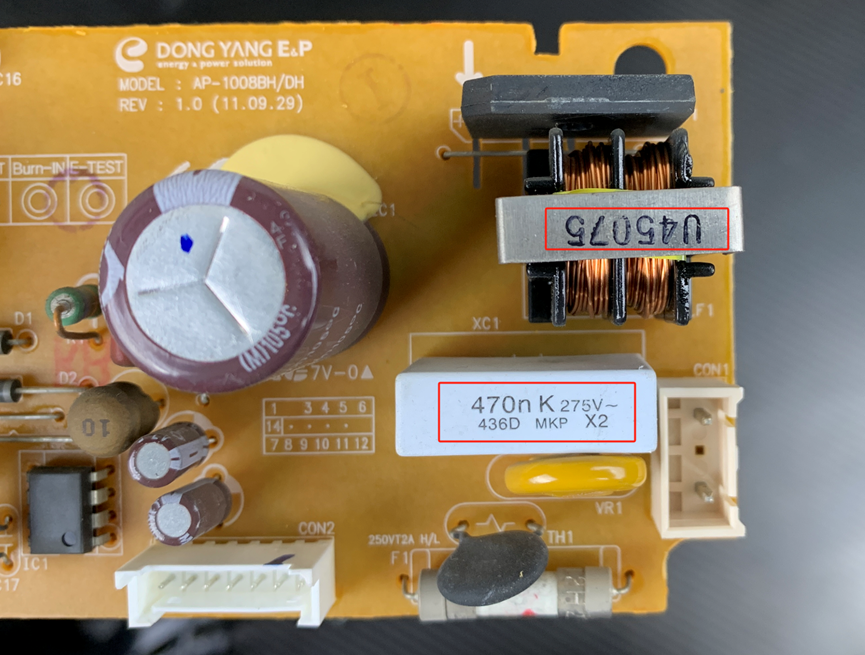

共模滤波器和X电容。

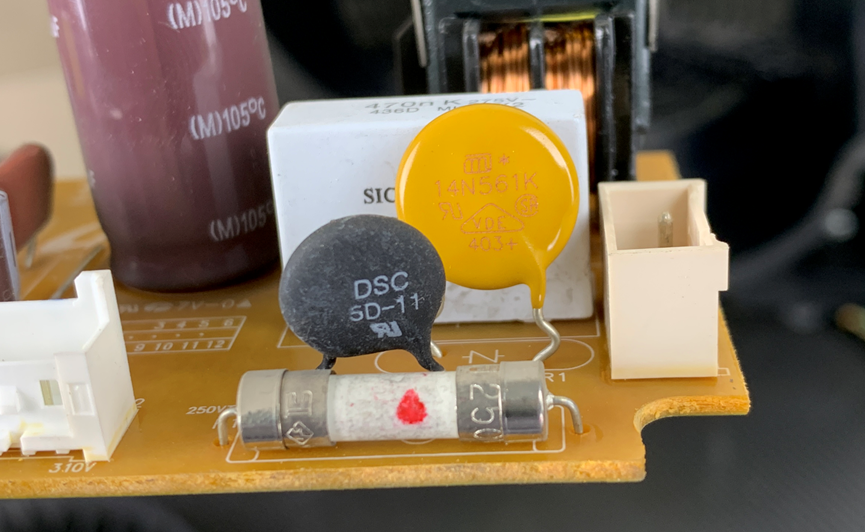

黄色的是压敏电阻，黑色的是NTC热敏电阻。热敏电阻前面这个是保险丝。

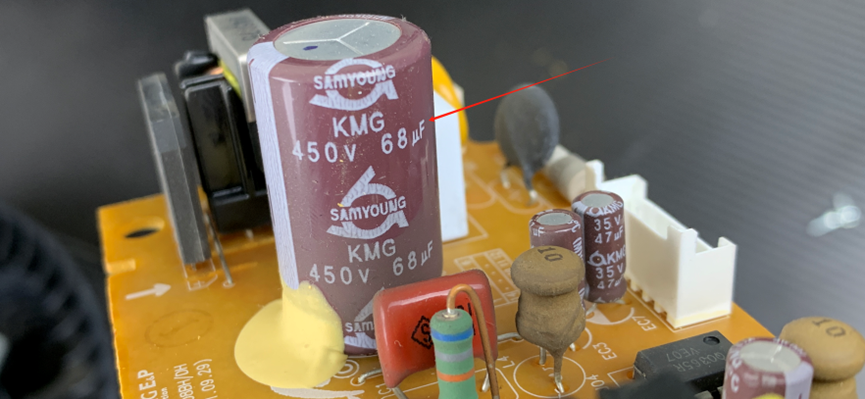

电解电容用的是450V，68uF的。

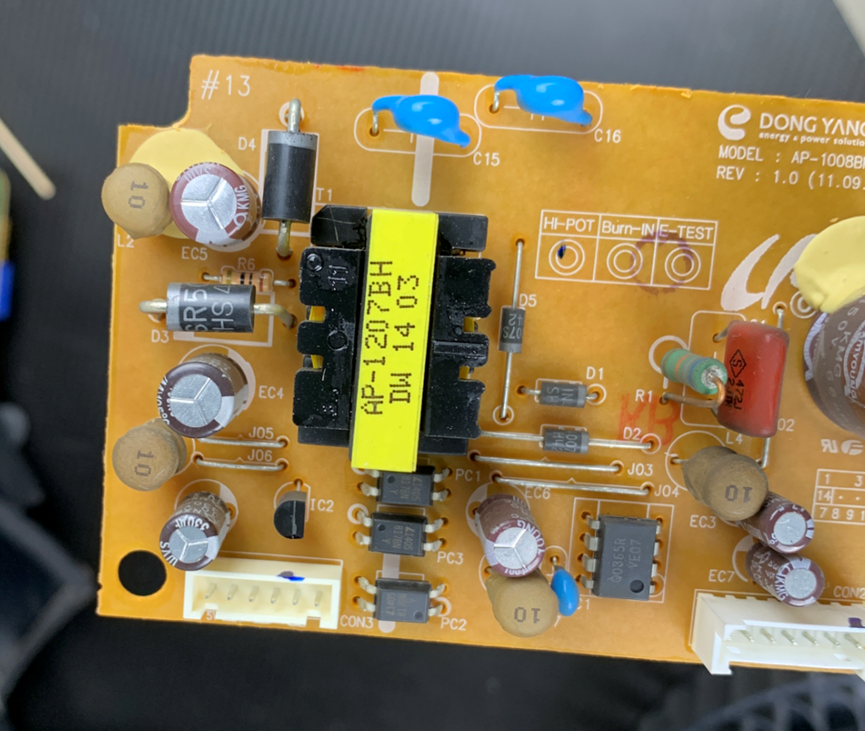

这是低压侧的反激变换电路。

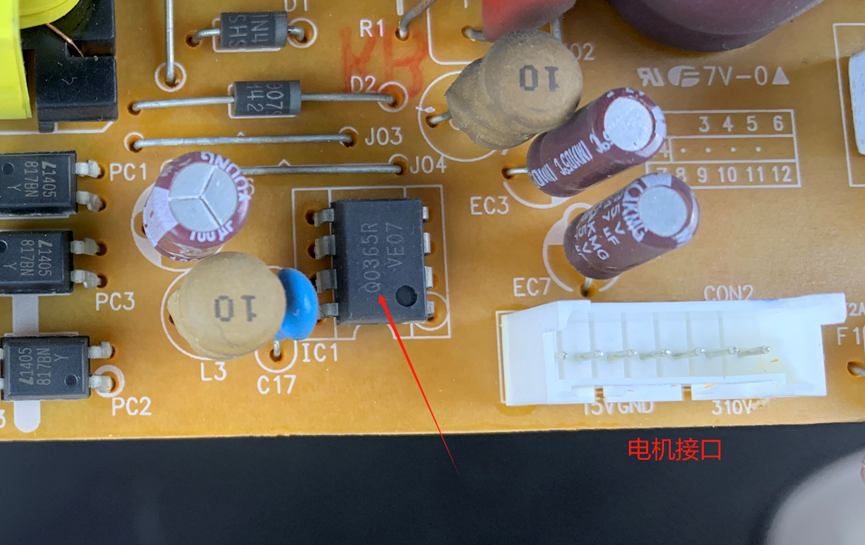

这个白色的座子是电机接口，旁边黑色的DIP-8封装的器件是FSQ0365，这个芯片是一颗集成谷底开关的电源转换器。

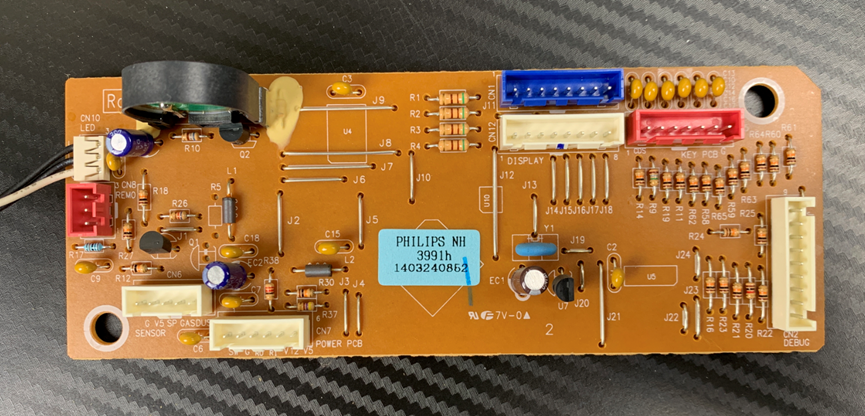

控制板正面也没啥太多东西。

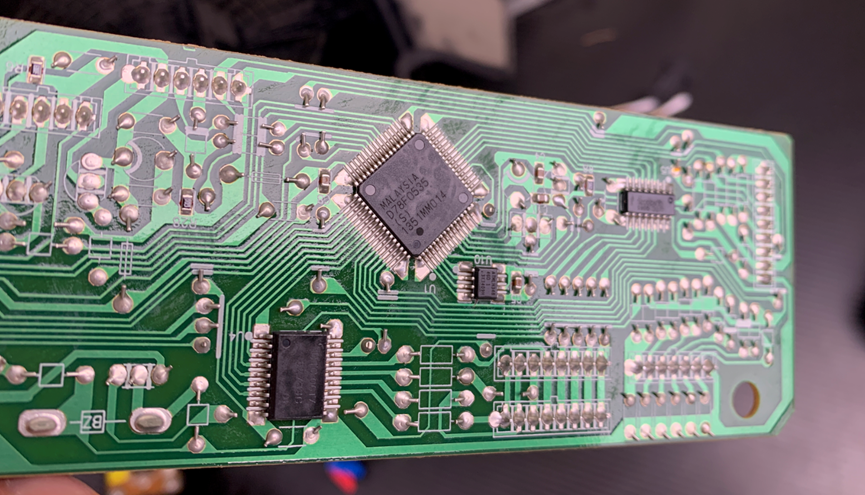

背面的主控芯片。

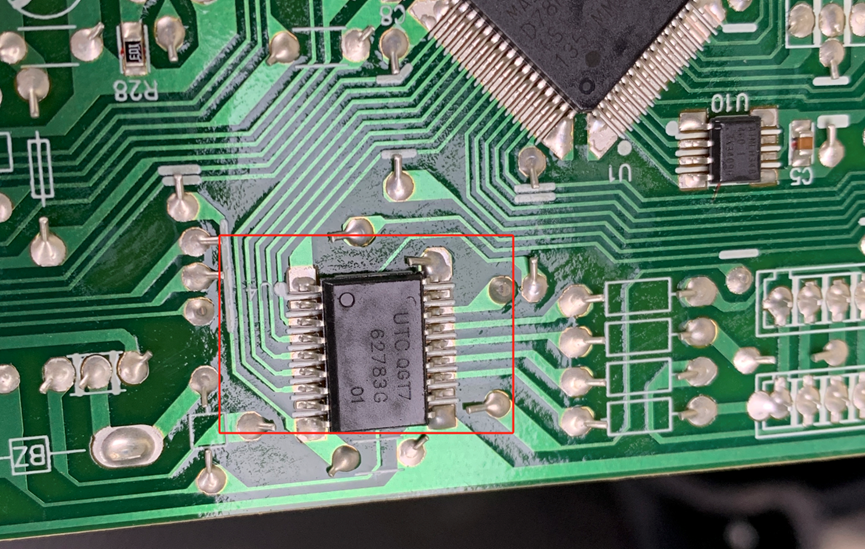

旁边这颗芯片是友顺的62783G-S18-R，集成了8个达林顿管。

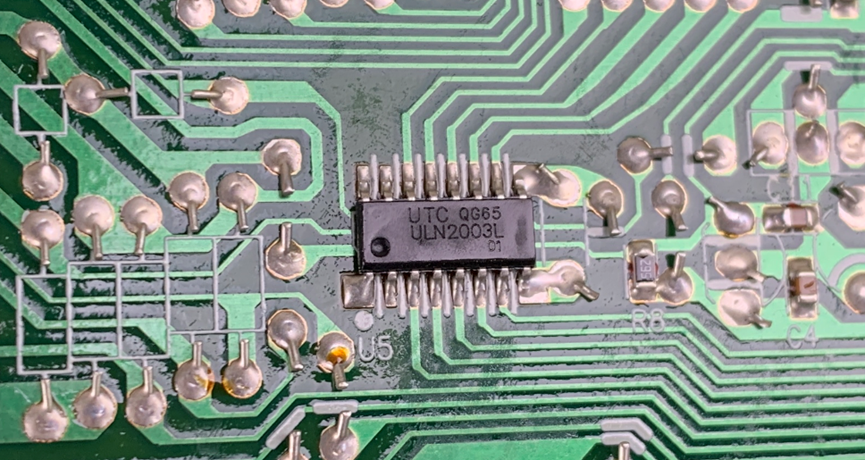

这一颗也是友顺的ULN2003达林顿管。

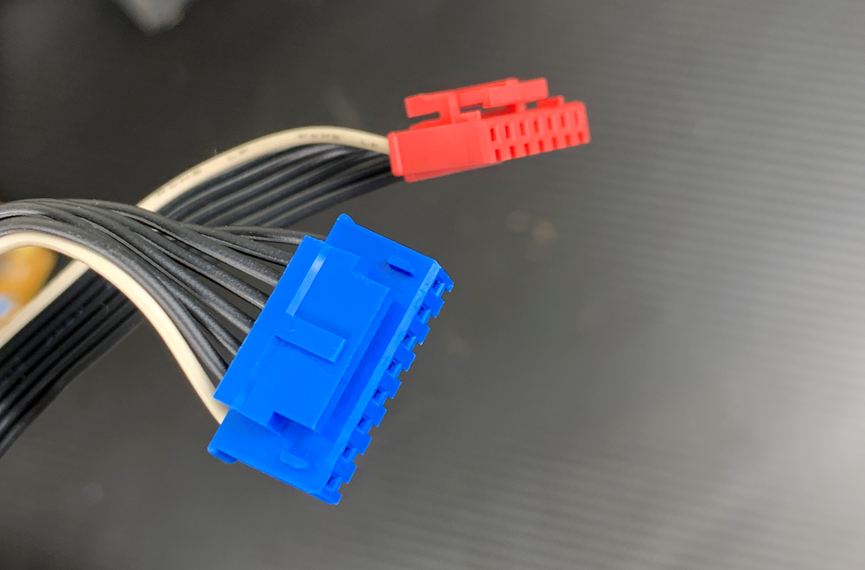

这个空气净化器里，所有的连接器都是这种带锁扣的座子，而且针对想同引脚数的座子，采用了不同的颜色。这样就可以避免组装时插错的情况，后期质检也一目了然。

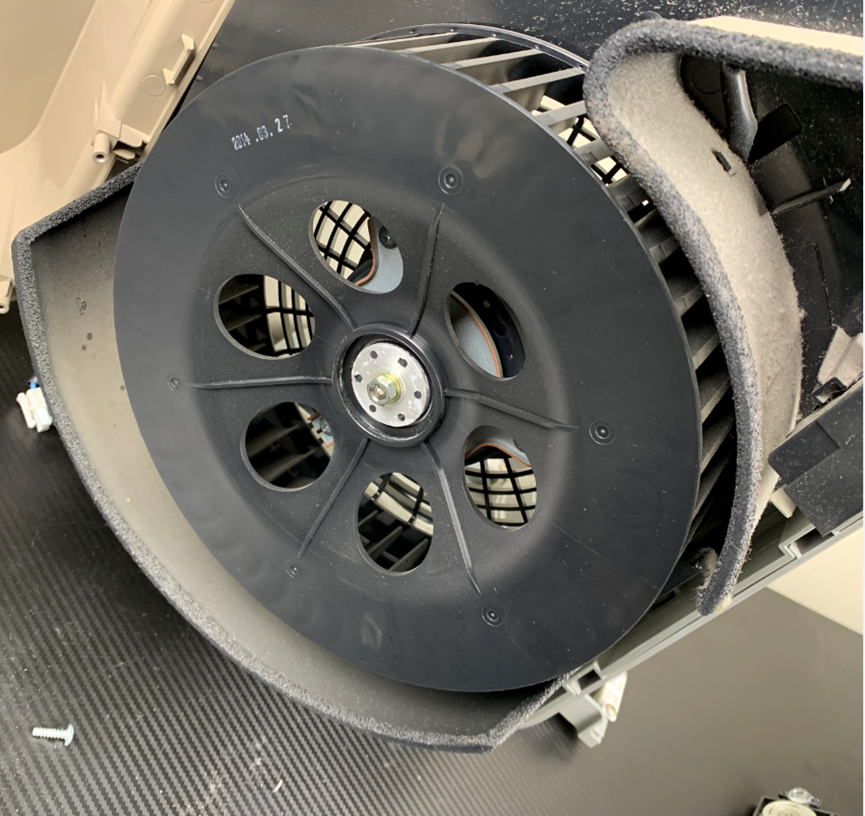

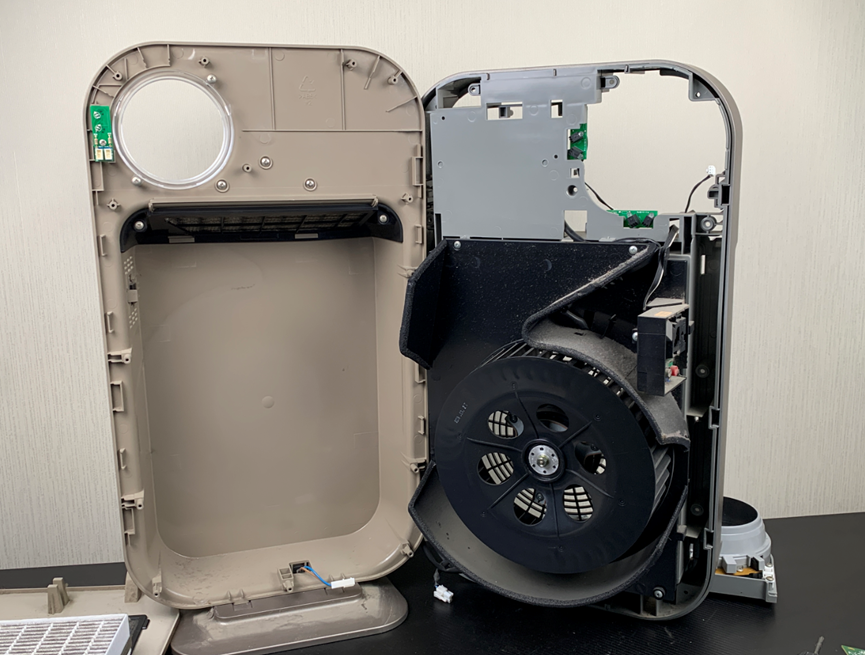

继续拆解，可以看到电机了。

电机和扇叶特写，这种扇叶和平时见到的不一样，这种特别像抽水泵里面水路结构的感觉。

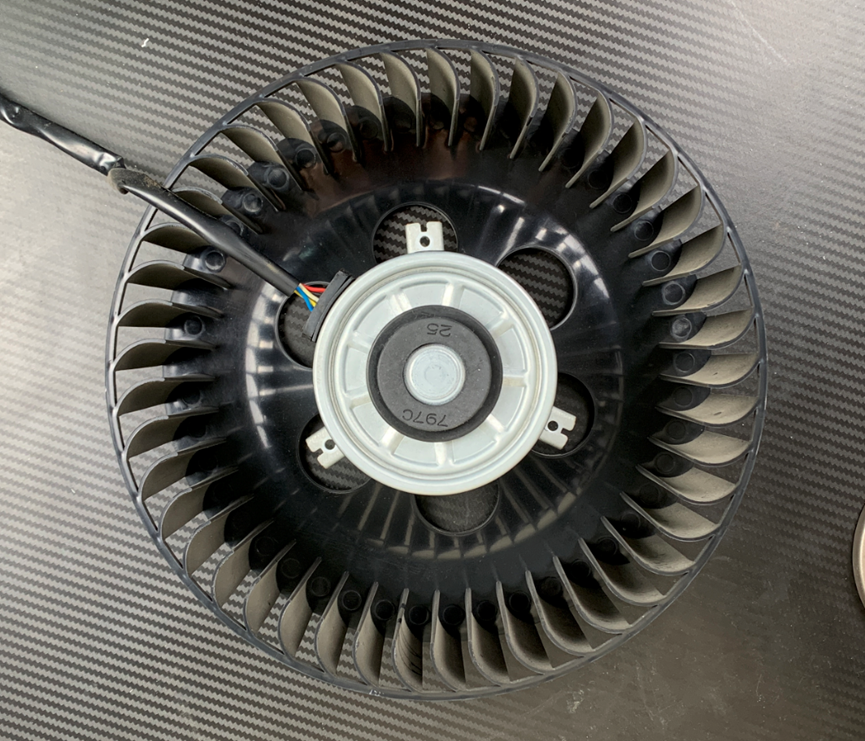

风扇特写。

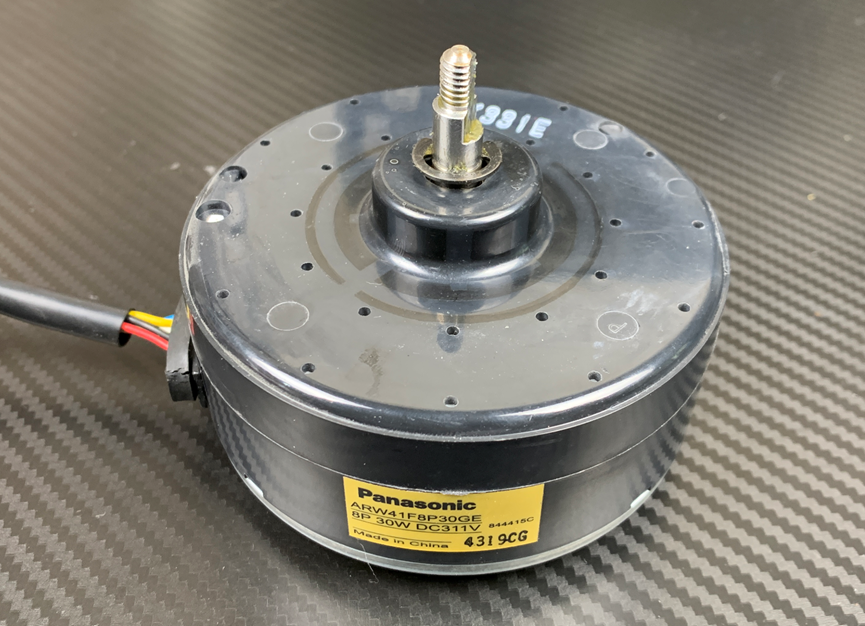

电机的型号是松下的ARW41F8P30GE。

在十年前可能单面板加插件电阻电容的价格确实比较低，但是放在现在，SMT这么方便，如果做成使用贴片器件的板子，大批量生产成本会不会更低？

整个空气净化器拆解完了，大家觉得值不值2999？
