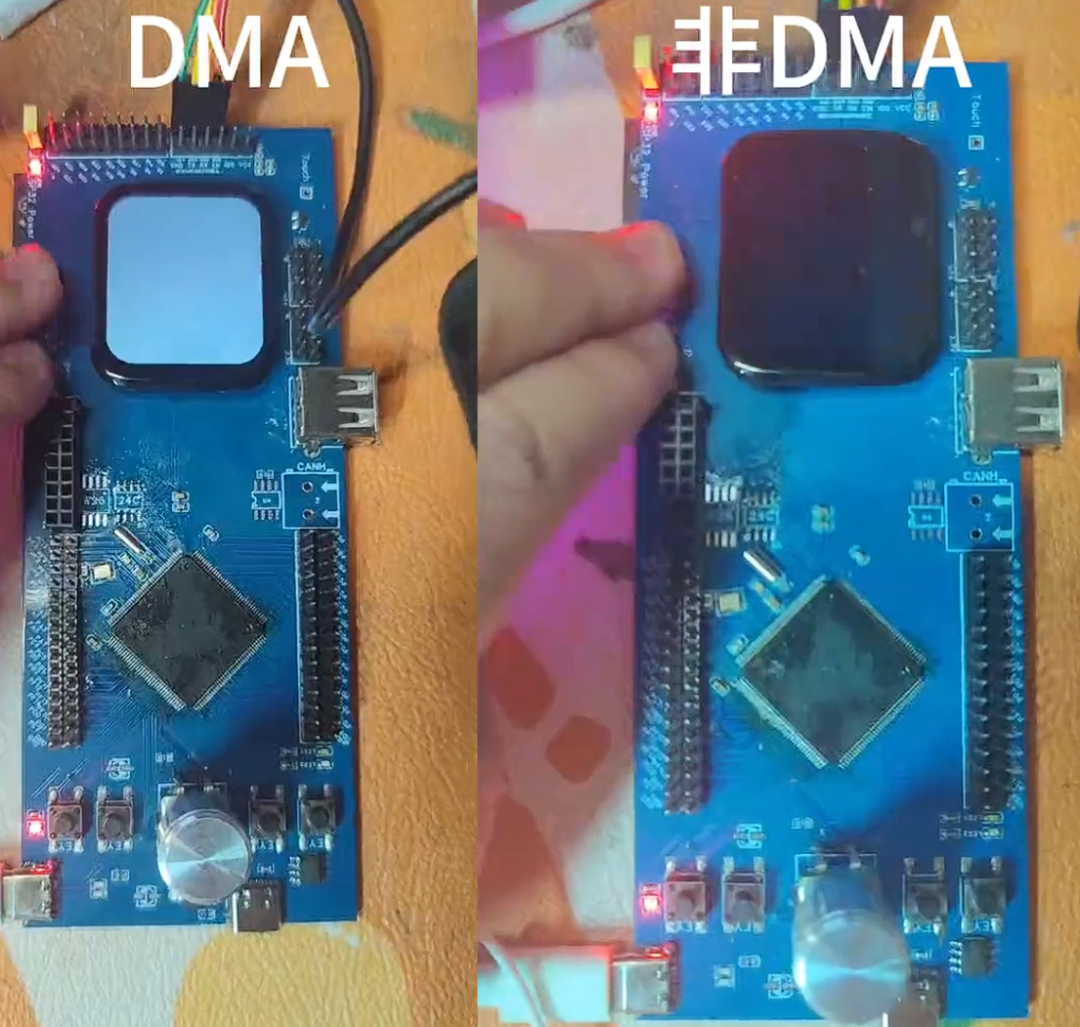

前段时间做了一块STM32H563的开发板。

· 其实这块板子还设置了其他更多的内容。

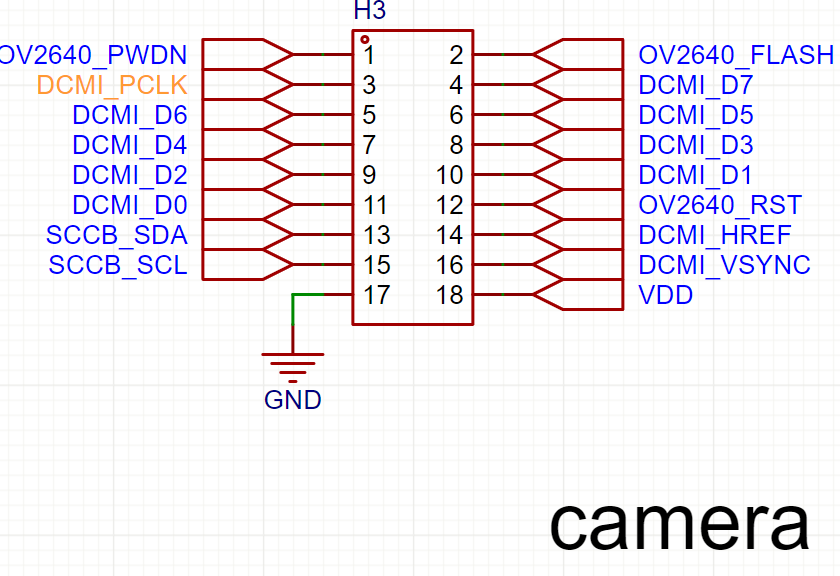

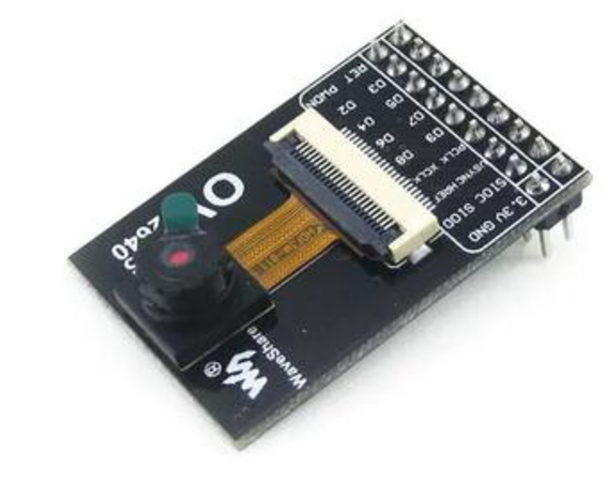

有一个板载OV2640接口用以进行图像捕获。

从STM32F407移植摄像头代码，但是一直不能使用。

利用板载DCMI接口使用DMA传输，但是发现DMA数据迟迟没有获取。

  于是就开启了漫长的Debug之旅~

最开始怀疑的是硬件问题，因为板子是自己设计的并且是自己手焊的，难免会出现部分地方虚焊的现象。或者因为走线过于抽象导致信号出现问题等等。

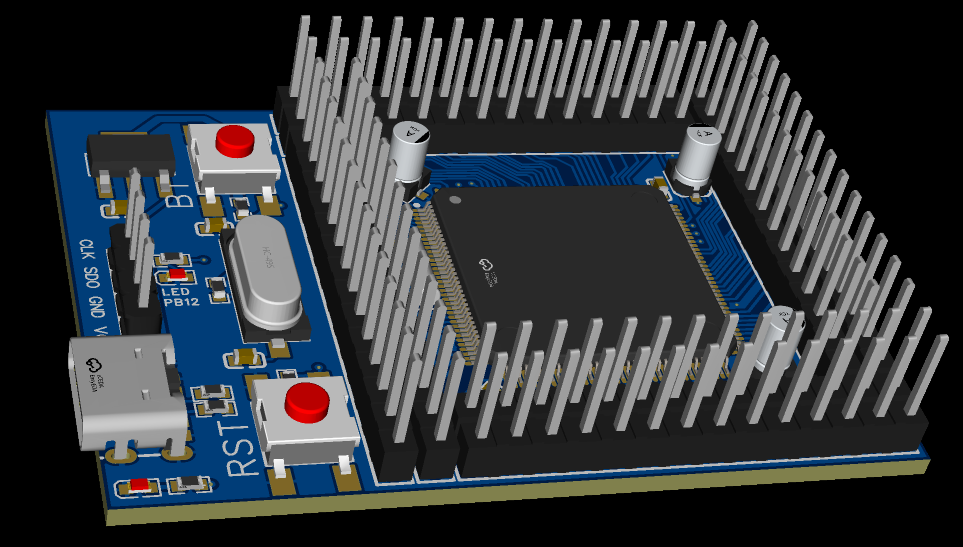

  但是我后来还制作了一块STM32H5的核心板，利用杜邦线的解法也无法使用，而且用万用表仔细检查过每一个引脚，依旧无法解决问题。

 所以暂时初步排除是硬件问题。

于是着重检查代码部分。由于DMA检查起来较为复杂，我们首先通过轮询的方式检查摄像头是否能够工作。

  OVMode = OV2640_Init();

if
(OVMode==
0
)
  {
    OV2640_RGB565_Mode();
    OV2640_OutSize_Set(
240
,
240
);
    DCMI->IER =
0x0
;
    __HAL_DCMI_ENABLE_IT(&hdcmi, DCMI_IT_FRAME);
    __HAL_DCMI_ENABLE(&hdcmi);
    DCMI->CR |= DCMI_CR_CAPTURE;
// 启动捕获模式

//HAL_DMA_Start(hdcmi.DMA_Handle, (uint32_t)&hdcmi.Instance->DR, (uint32_t)frame_buffer, 240*240);
//    HAL_DCMI_Start_DMA(&hdcmi,DCMI_MODE_CONTINUOUS,(uint32_t *)frame_buffer,240*240);
    HAL_GPIO_WritePin(GPIOD,GPIO_PIN_8,
1
);

  }

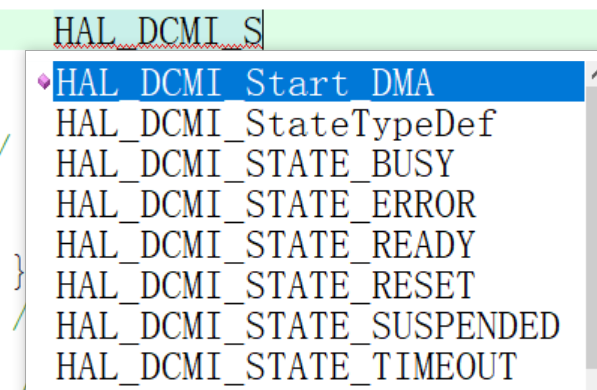

由于HAL库好像没有不使用DMA启动DCMI的函数，因此，我们查看参考手册，使用寄存器启动DCMI。

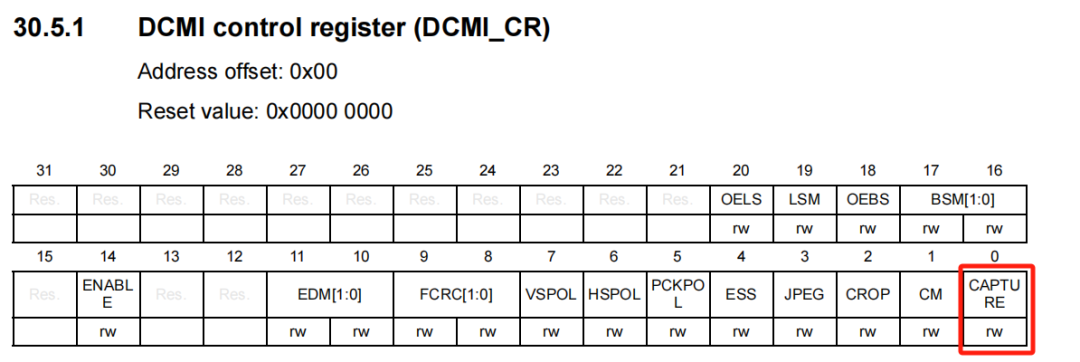

在DCMI的控制寄存器部分，第0位是启用捕获。因此只需要让第0位置1即可。


 DCMI->CR |= DCMI_CR_CAPTURE;
// 启动捕获模式

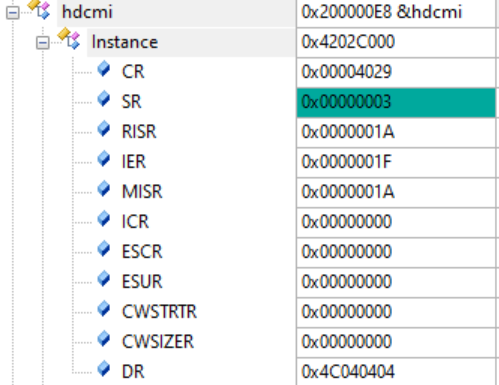

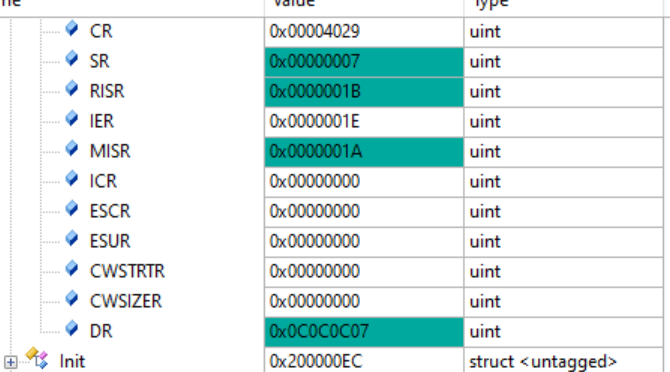

开启捕获模式之后 ，发现DR即数据寄存器的值有，但是不更新。SR在0，1到3之间跳跃。

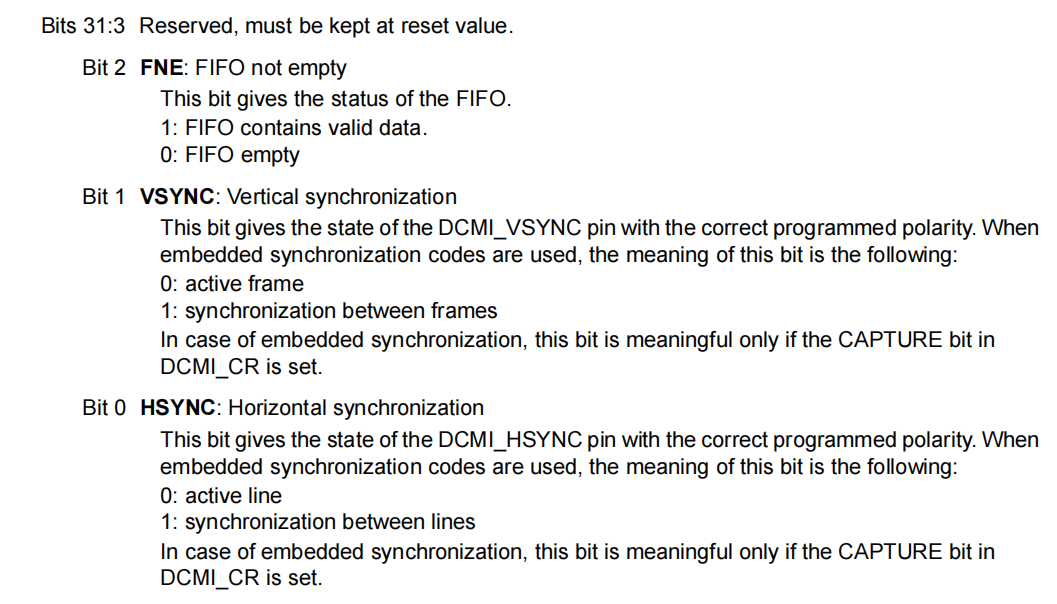

查看SR寄存器的定义，大体讲的是VSYNC和HSYNC的状态。这是时钟同步，并没有什么问题、

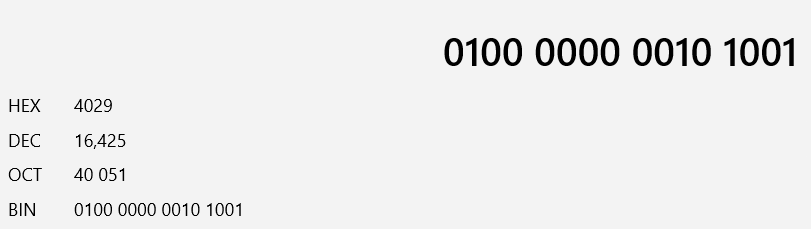

CR寄存器的值是0x4029

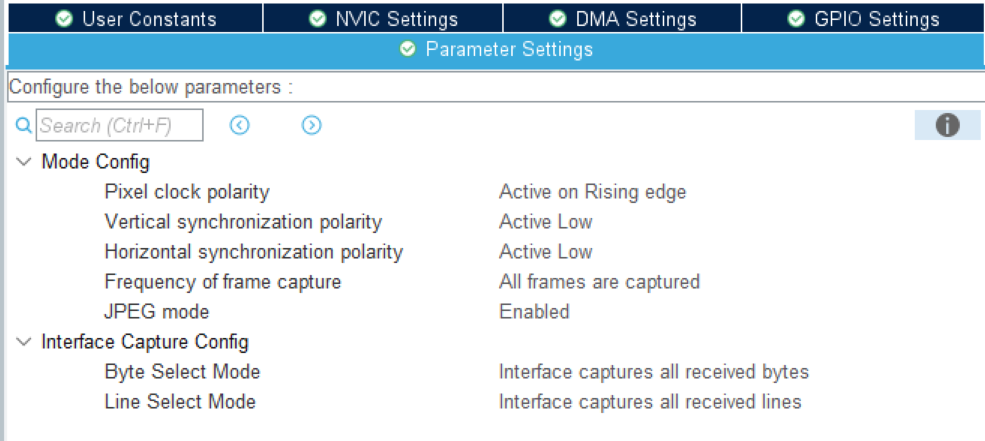

这些对应控制寄存器：使能DCMI，PCKPOL位上升沿使能，JPEG模式使能。以及开启捕获使能。

  这些也是没有问题的。

  于是也不清楚到底发生了什么事情。

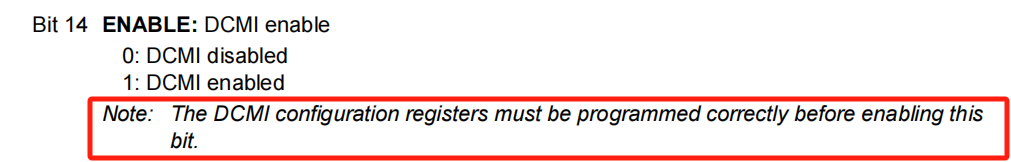

  直到突然发现一件事。但是在手册中找到一句重要的话。

开启DCMI的时候，需要确保寄存器配置正常，既然控制寄存器配置是正常的，那么肯定是其他哪里有不正常的地方。

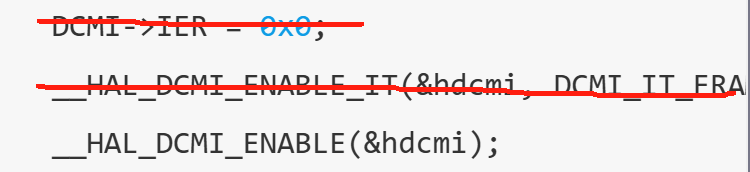

 于是把除了CubeMX生成的代码之外的都给删掉。然后就莫名其妙的解决了问题。

 不过，随着代码的运行又出现了运行，代码会运行着一会之后，DR的值又不更新了。

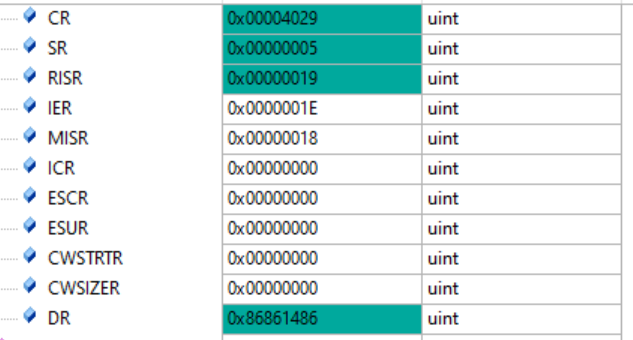

我们比较代码，发现RISR的第二位（x=0x1B）出现了异常。查看参考手册关于第二位的描述。

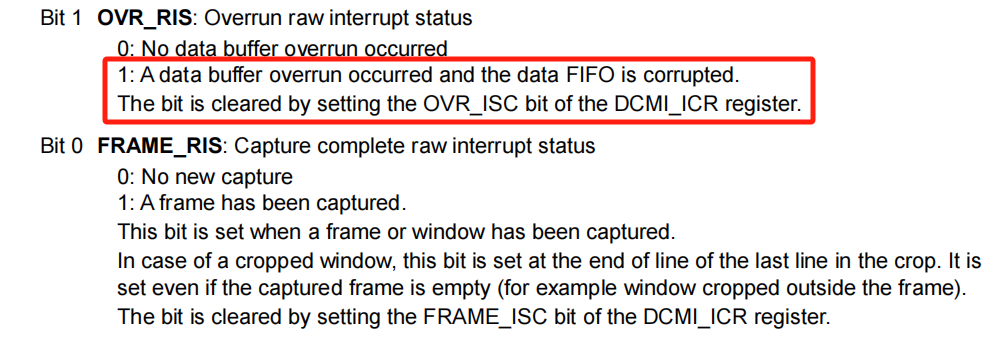

参考手册中描述到：如果这一位置1，则代表着数据FIFO已损坏。通过设置DCMI_ICR寄存器的OVR_ISC位来清除该位。

if
 (hdcmi.Instance->RISR &
0x02
)
{
   hdcmi.Instance->ICR =
0x02
;
//清除损坏位
}

  在代码中添加清楚这一位的代码。

  这样子直到一帧捕获完全数据一直在更新。

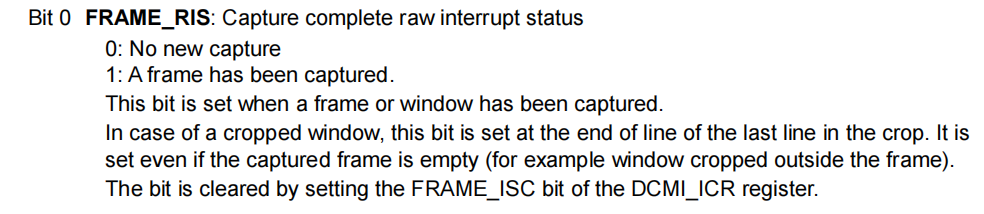

  RIS寄存器中，第0位代表着数据捕获标记位，在ICR的设置，清楚标志位。


if
 (hdcmi.Instance->RISR &
0x01
)
    {
      hdcmi.Instance->ICR =
0x01
;
//清除捕获位
      DCMI->CR |= DCMI_CR_CAPTURE;
// 启动捕获模式
    }

  这样子就实现了轮询式代码实现。这说明我们摄像头是没有问题的，硬件也是没有问题的。启动流程和使用方法出现了问题。


  下期再实现DMA的功能和屏幕显示。
