年前刷手机时看到一个5口120W的充电头，价格只有17元，不管真假先买一个，毕竟5个口，就算功率只有18W，平时给一些5V充电的设备来充电，一次能插5个，也挺香的。

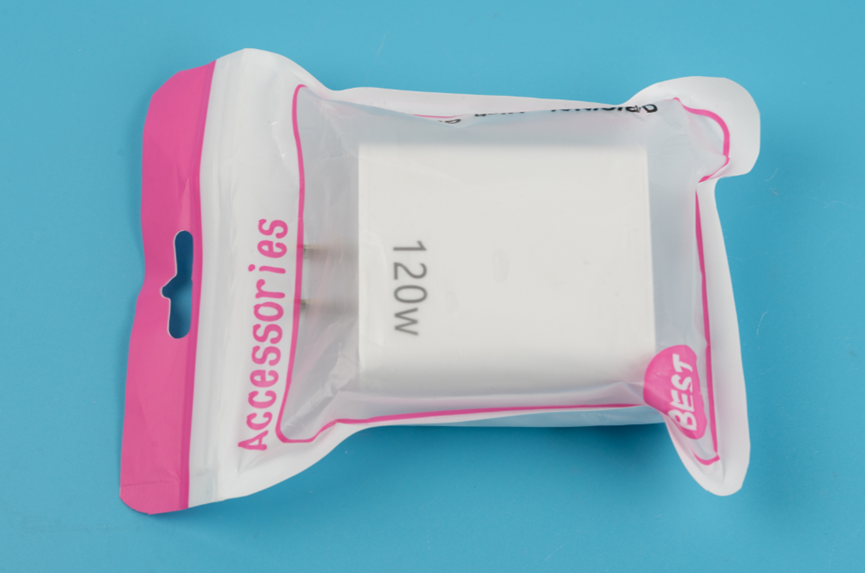

东西到货了，看着包装就感觉不太妙啊。

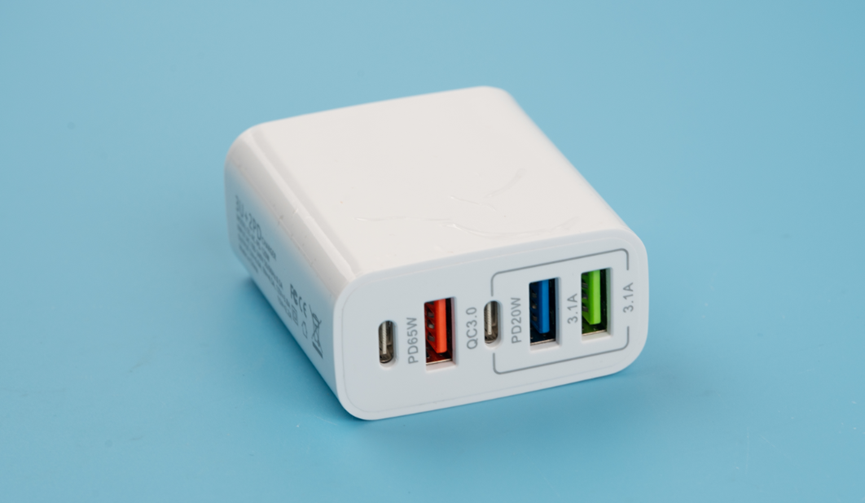

5个口数字倒是对上了，一个都没少。

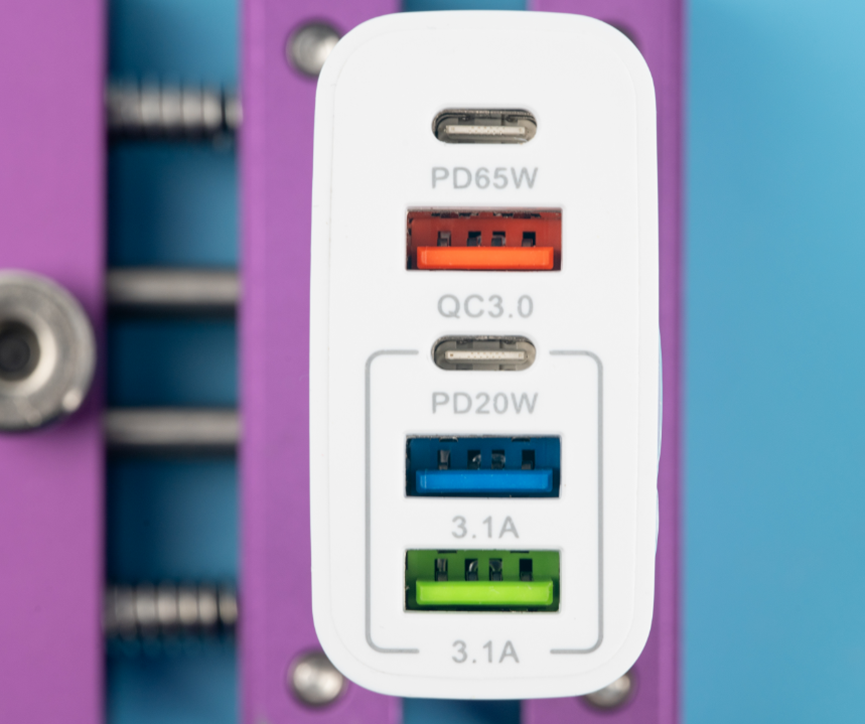

仔细看看两个Type-C口，一个写着PD65W，一个写着PD20W。另外三个USBA口，分别写着QC3.0、3.1A、3.1A。

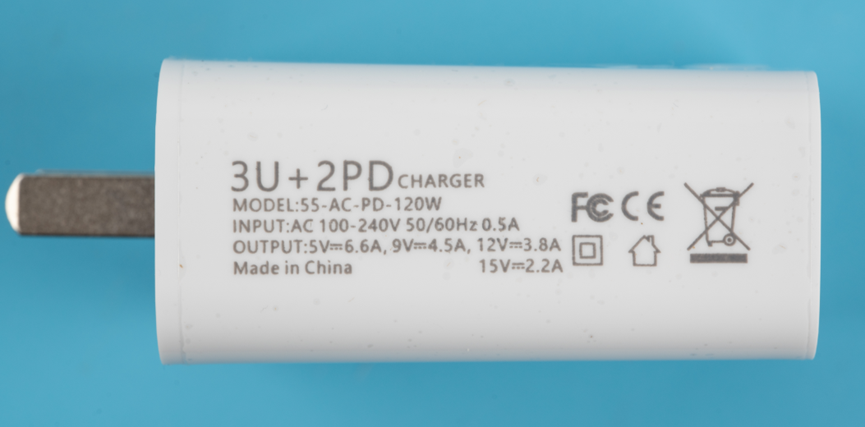

侧面写着3U+2PD。输入是AC100-240v，0.5A。输出分别是5V6.6A、9V4.5A、12V3.8A、15V2.2A。这些数字可千万别当真，看看就行。

侧面还有一个120W的标志，注意这个里面的w不是大不溜，而是小不溜。

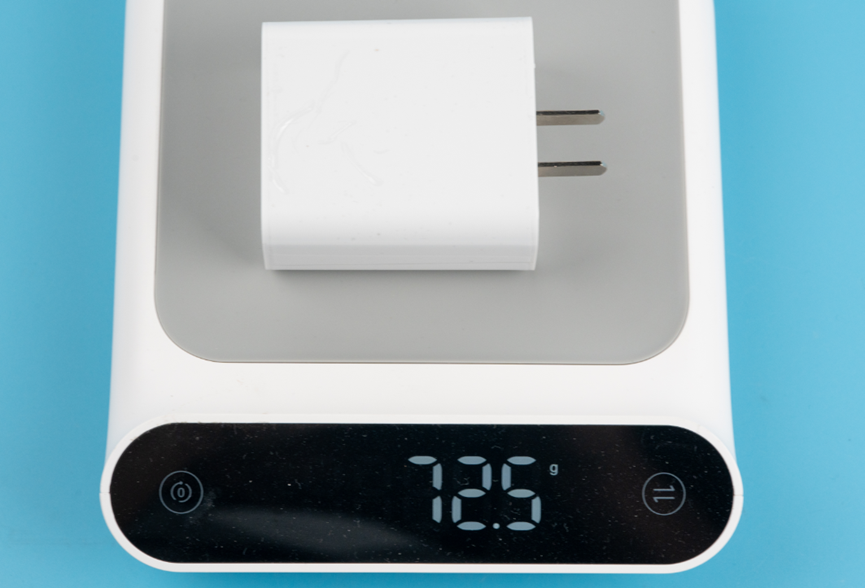

按说能输出120w的充电头，拿在手里应该挺沉的，而不是像这个充电头，拿在手里轻飘飘的。上秤一称果然只有72.5g，这就像程金水说的，有些事不上称没有四两重，上了秤一千斤都挡不住啊。

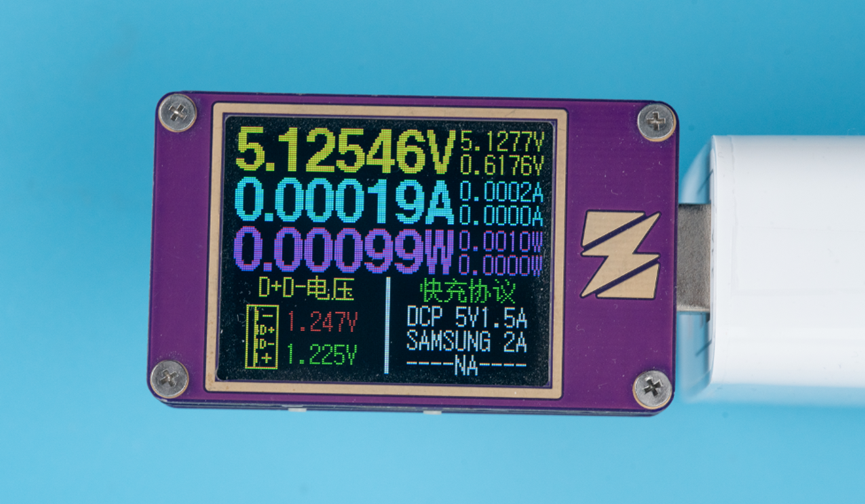

我先测了一下这三个USBA口，发现快充协议只有两种，DCP是7.5W，如果是三星协议是10W。

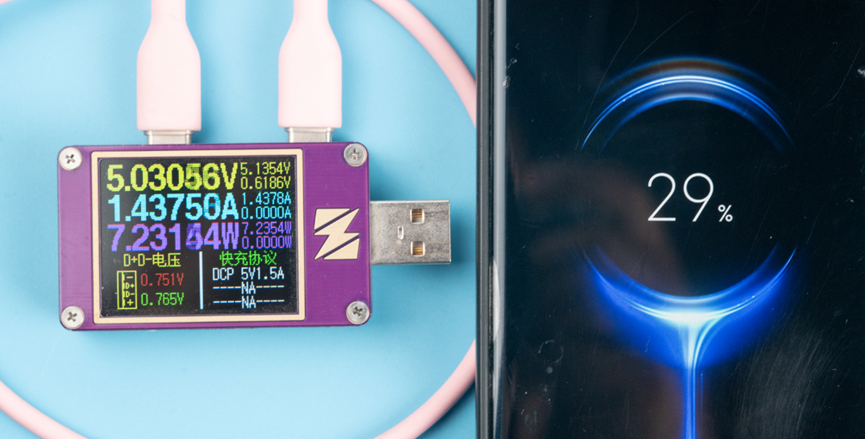

然后试试给手机充电，发现C口功率最高只有7.2W，和前面说的USBA口的功率是一样的。

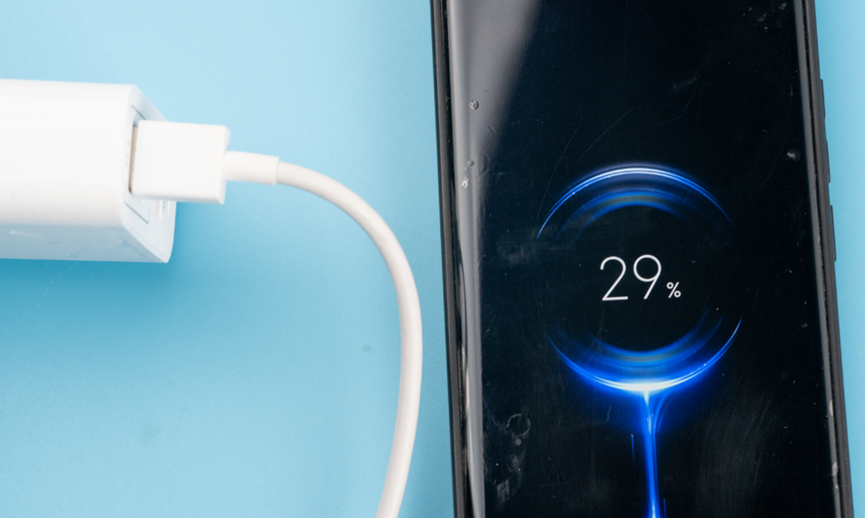

去掉线。换上手机原装的充电线，也没有提示快充。好吧！悬着的心终于掉下去了。

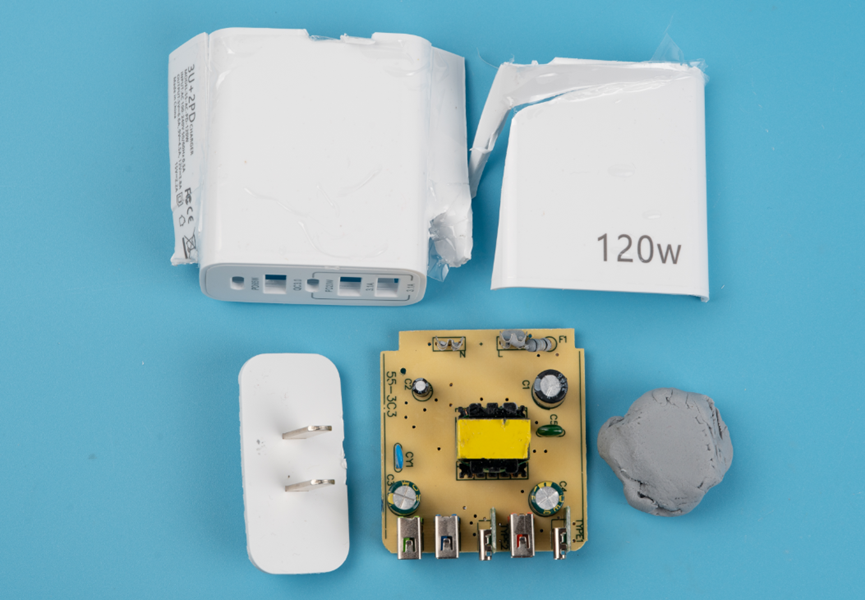

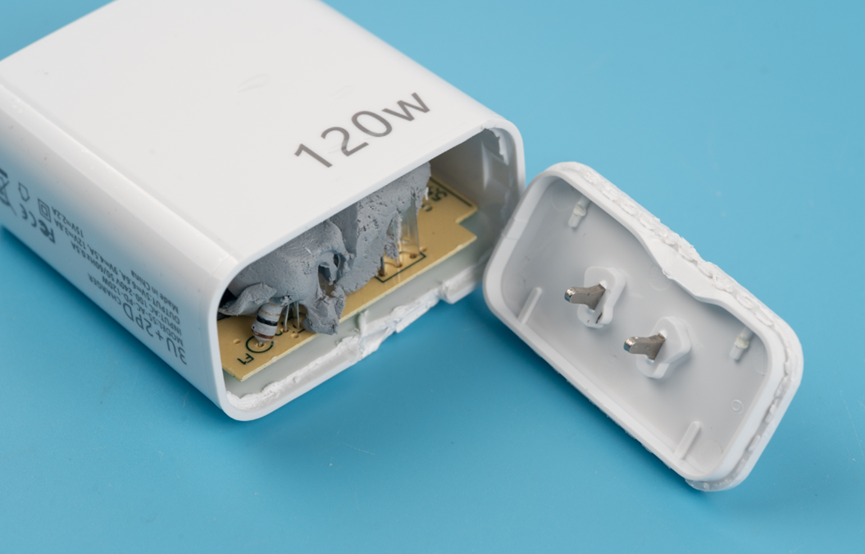

既然这样，拆解就没必要手下留情了。打开第一眼就看到了熟悉的橡皮泥。还有单面板，我现在可以自信的说，它的功率要是能超过20W，我把它打成粉末冲水喝。

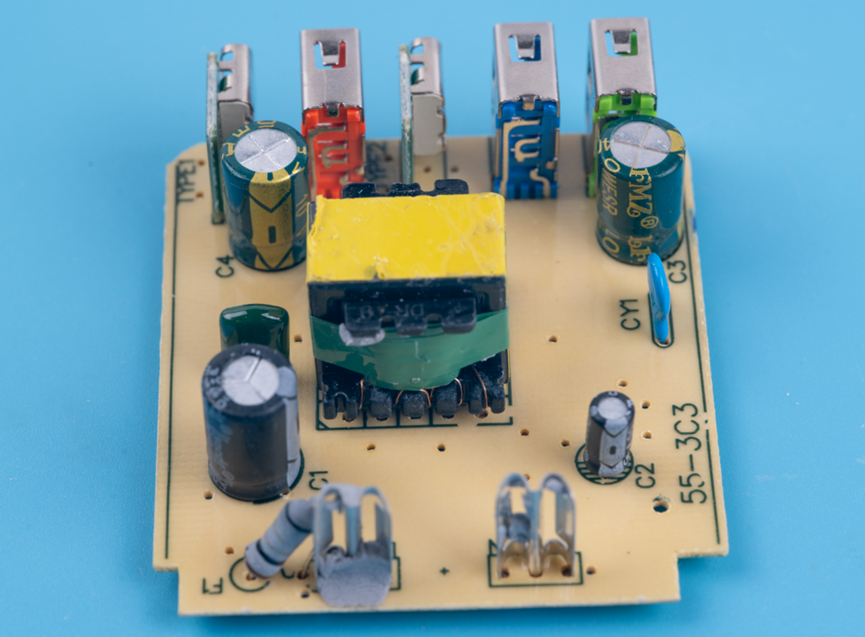

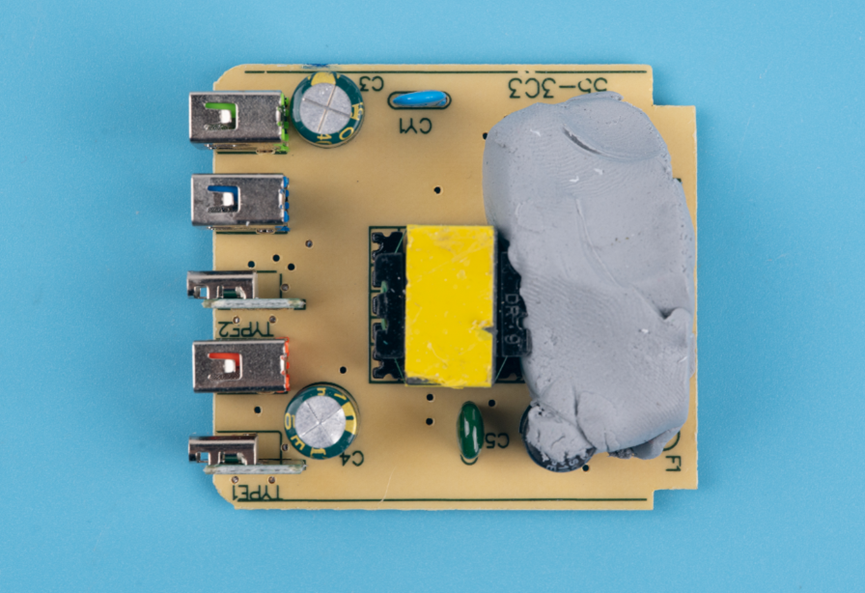

板子出来了。

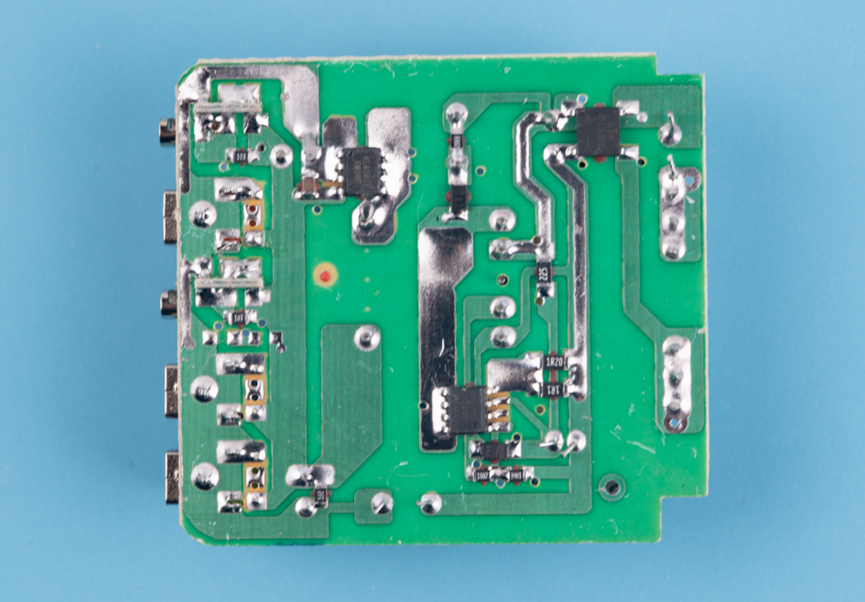

板子背面。

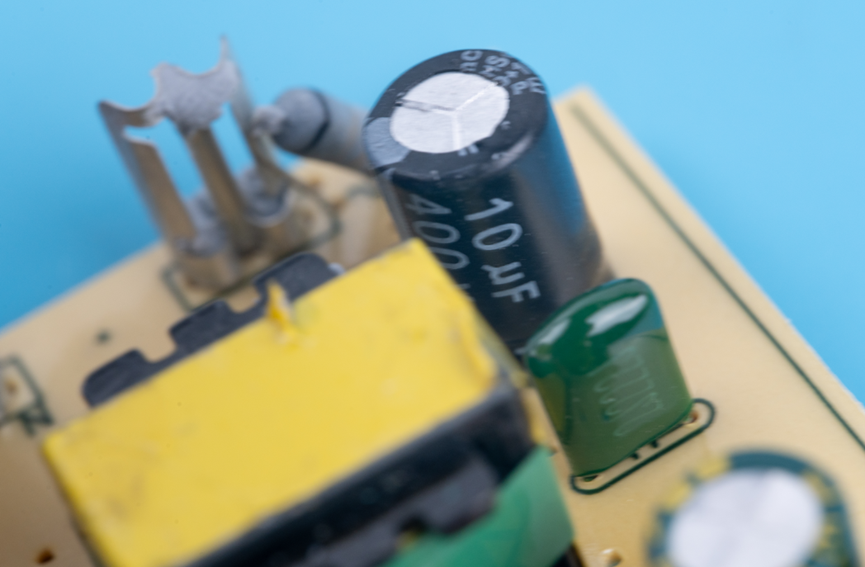

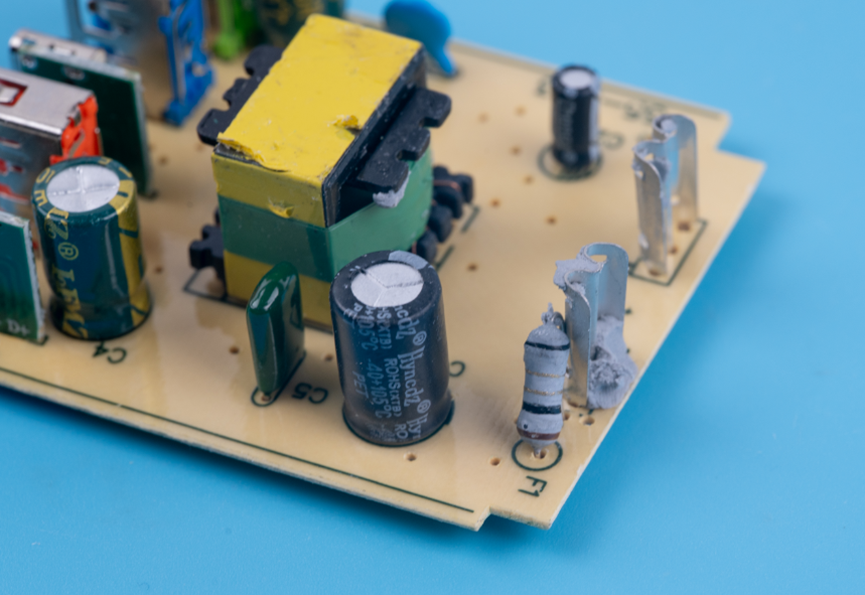

去掉橡皮泥之后，发现这输入电容是真的小啊。

区区10uF，400V，这说20W都大大的高估了这个充电头。

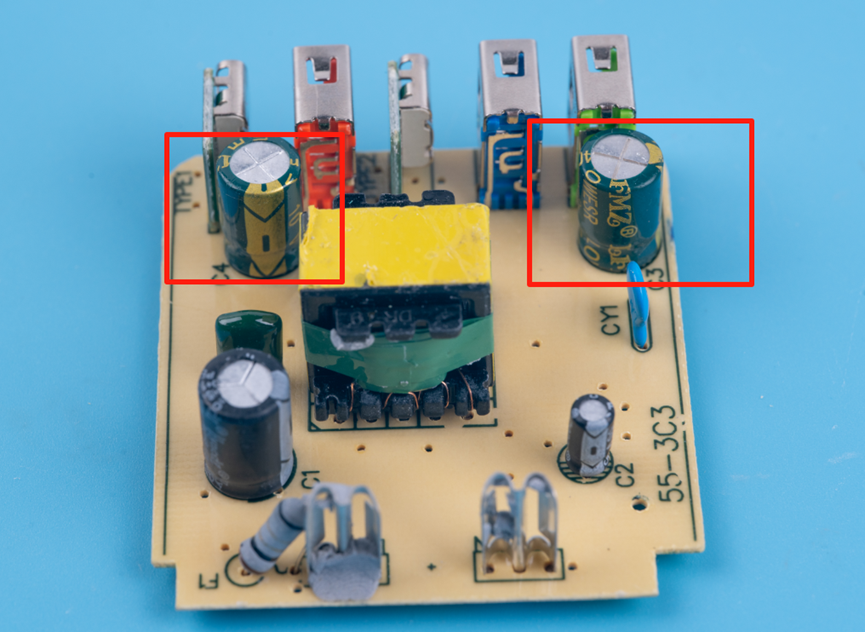

输出端有两个电解电容。

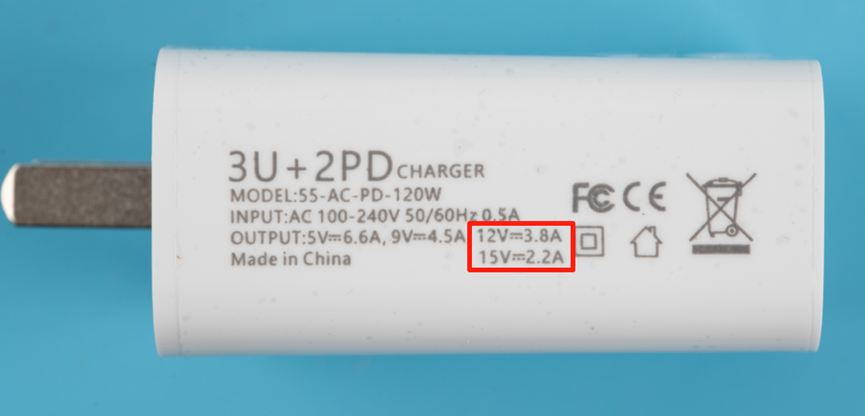

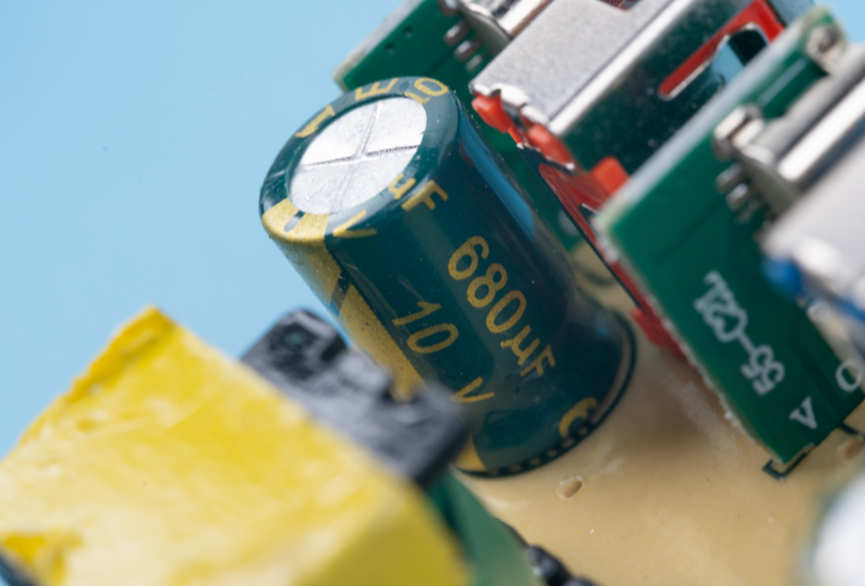

容值是680Uf，耐压值10V。好，好，好。我突然想起来外壳上写的参数里，输出电压12V时电流3.8A，输出电流15V时电流2.2A。

合着12V15V是逗我玩的啊，还是你10V耐压的电解电容实际可以耐压到15V吗？这参数标的有点坑人啊。

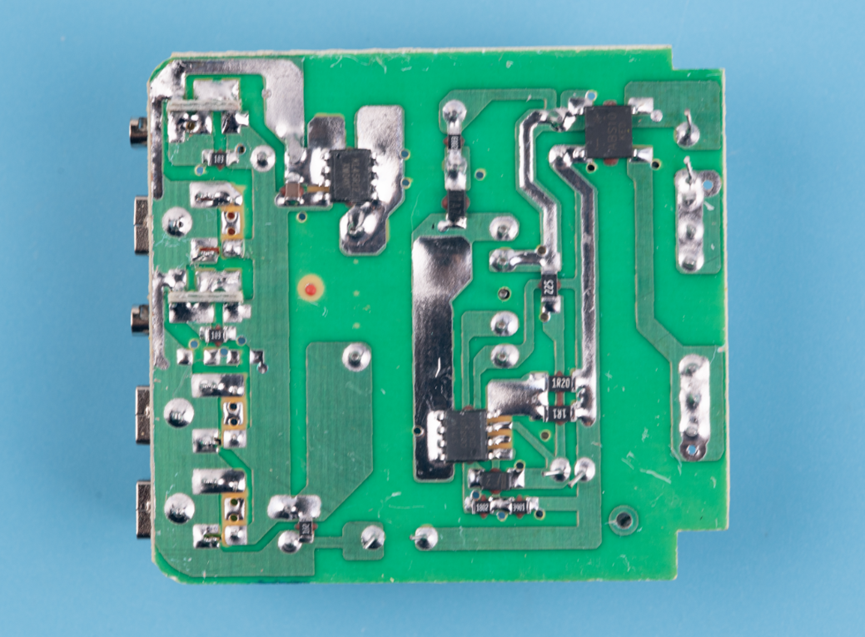

板子背面的整流桥。

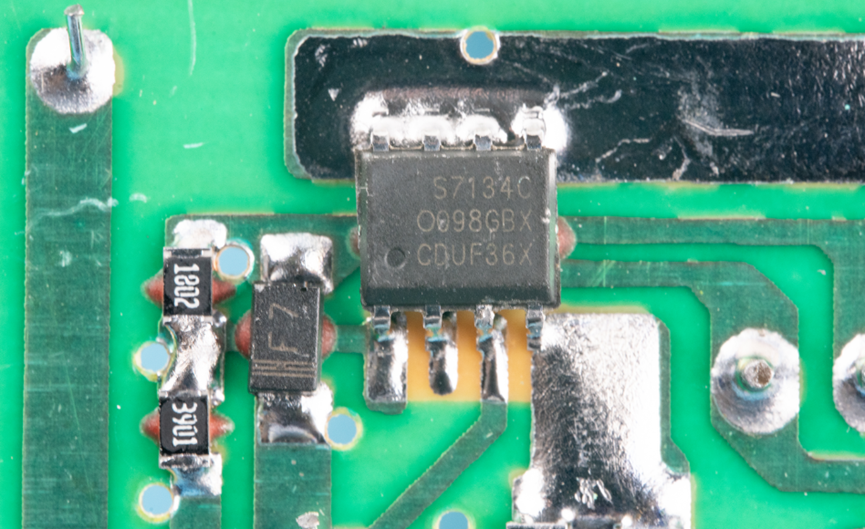

AC-DC控制器型号是S7134c，这是一款原边反馈的控制器，所以不需要用到光耦和TL431。至于这个AC-DC是谁家的这就不好说了。

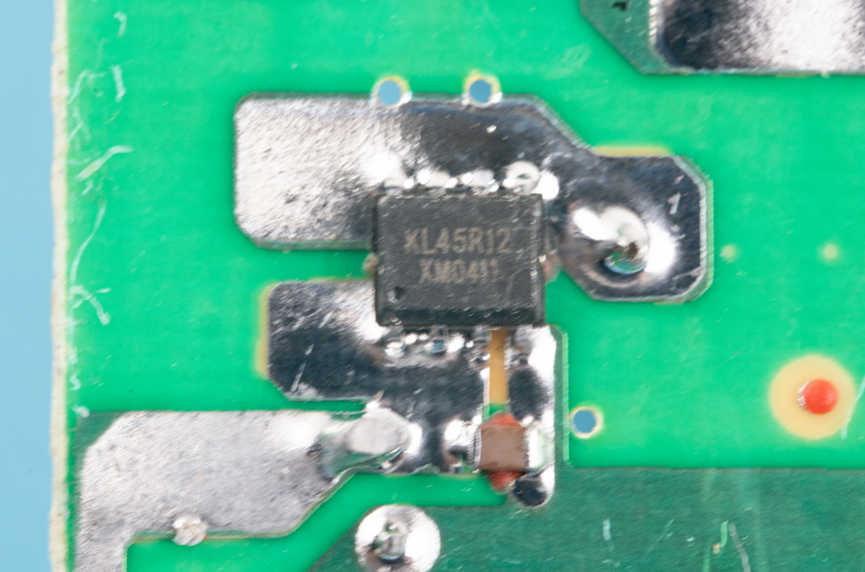

另外还有一个丝印XL45R12的SOP-8封装的器件，看起来是个MOS。

很显然这几个输出连接器的电源和地都是并联的。

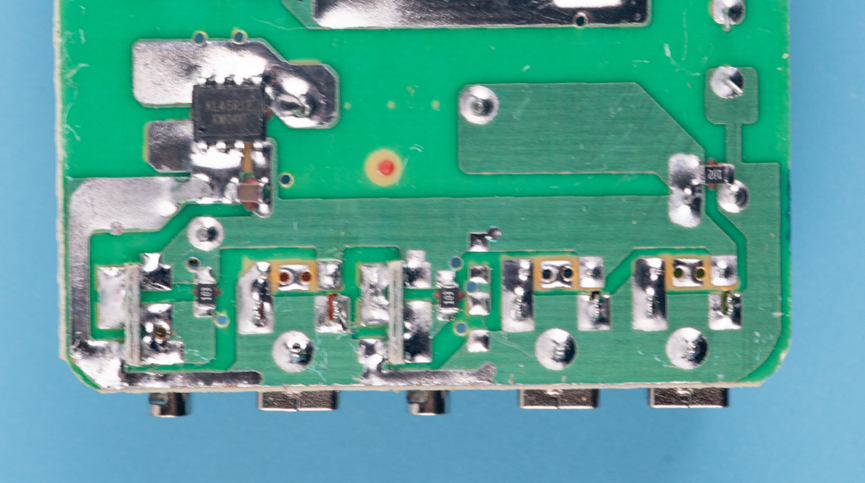

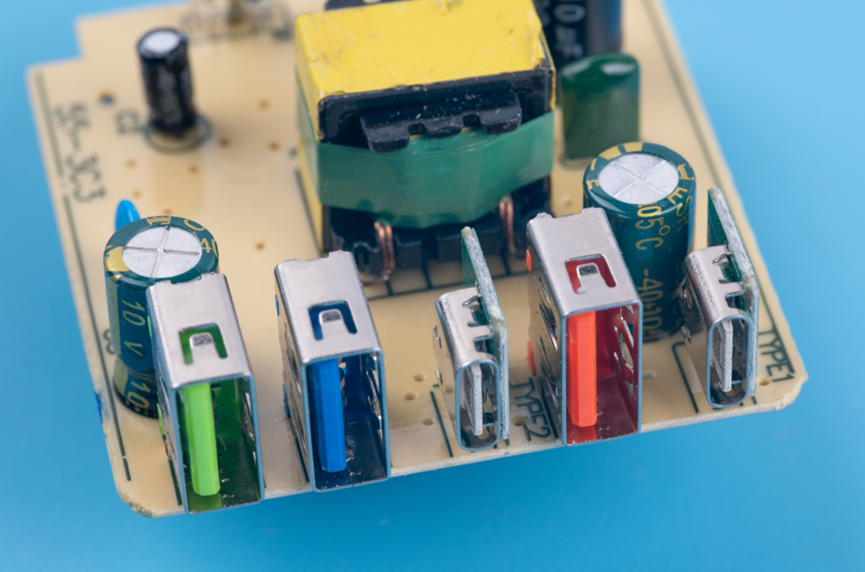

这个板子在这几个USB连接器上还真下了点功夫，但不多。

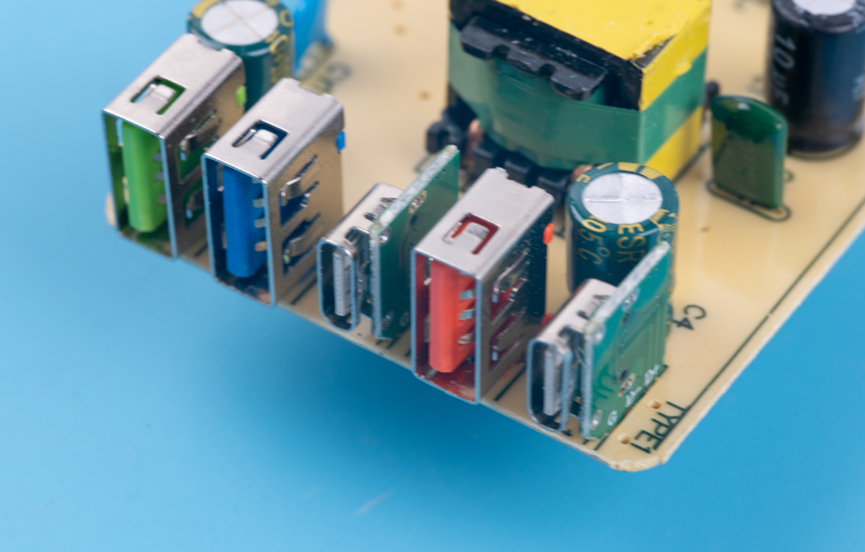

给这两个TYPE-C口做了个转接板。

我翻来覆去在板子上找协议芯片，正面没看到。实际上这吊玩意也就只能输出5V1.5A。

背面也没看到协议芯片，所以我很好奇，这个充电头怎么能输出5V、9V、12V、15V呢？看来看去，只在并不算密密麻麻的走线缝隙中，看到了坑人两个字。

天上不会掉馅饼，真要买个120W的充电头，价格怎么着也在100以上了。17元想买个120W的充电头，还给你5个输出口，那是想屁吃！但是17元买文章中的这个充电头，无良商家确实有得赚，而且可以大赚。祝大家过年吃好睡好玩好，另外，远离这种垃圾电子产品！
