上次拆了一个USB hub之后，有朋友在留言区提到了这款Thinkplu的USB hub，我搜了一下发现看起来还可以，于是赶紧下单买了一个，这不，今天拆解它。

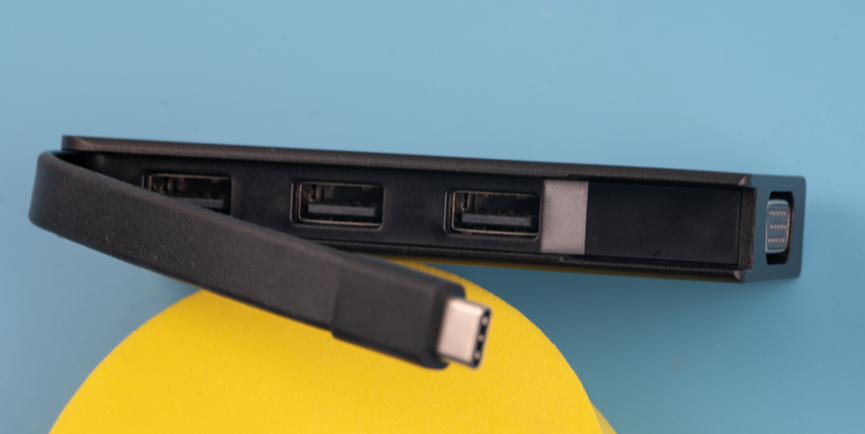

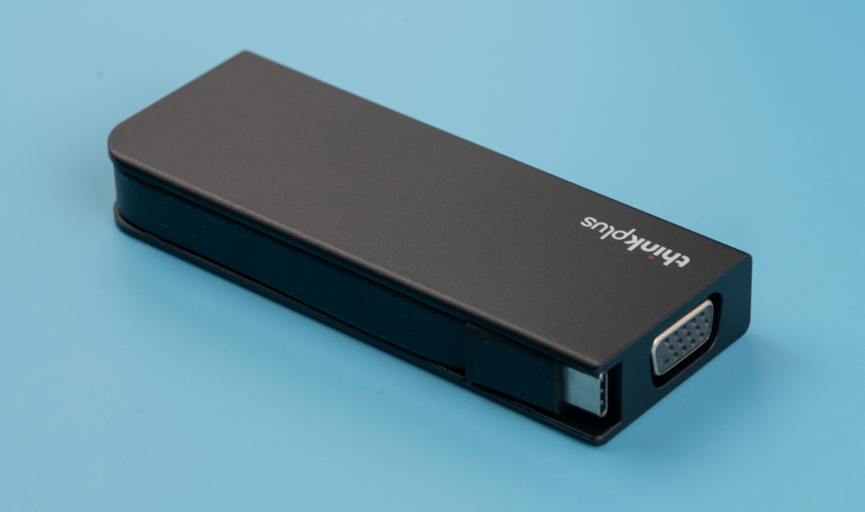

上行接口是一个引出的Type-C接口，像市面上一些充电宝一样，不用的时候可以把这个线收纳在侧面。拉出线之后，下面藏了三个USB接口。

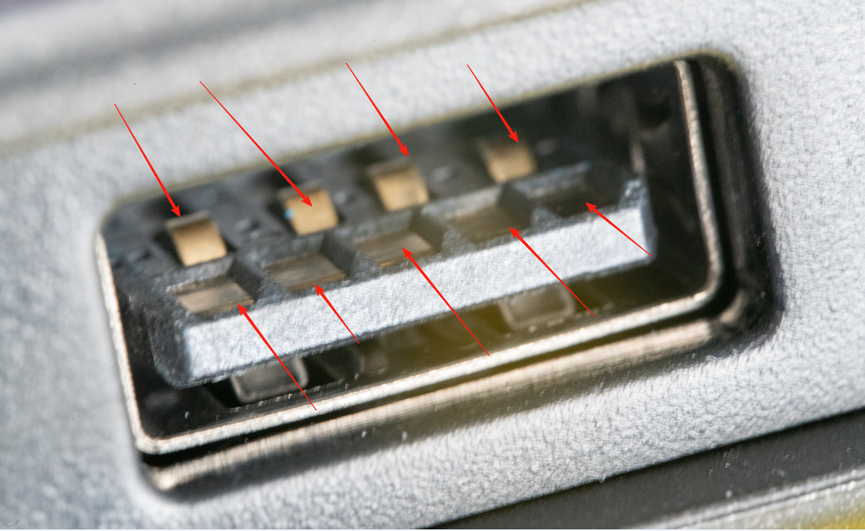

仔细看这三个USB口，都是有3.0信号触点的。

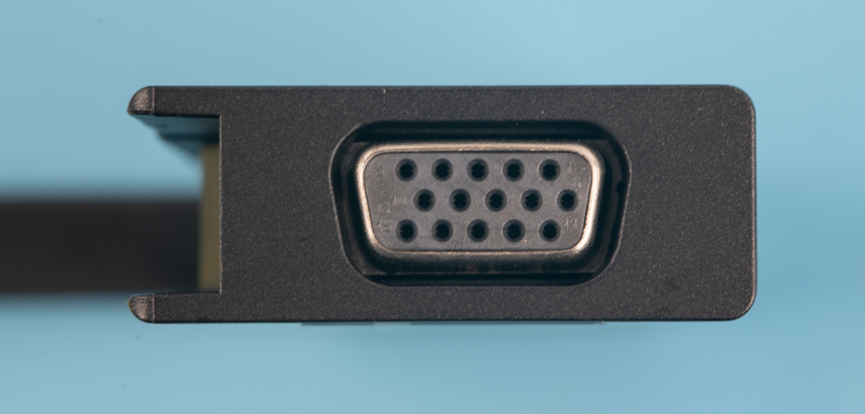

尾端扩展了一个VGA接口。

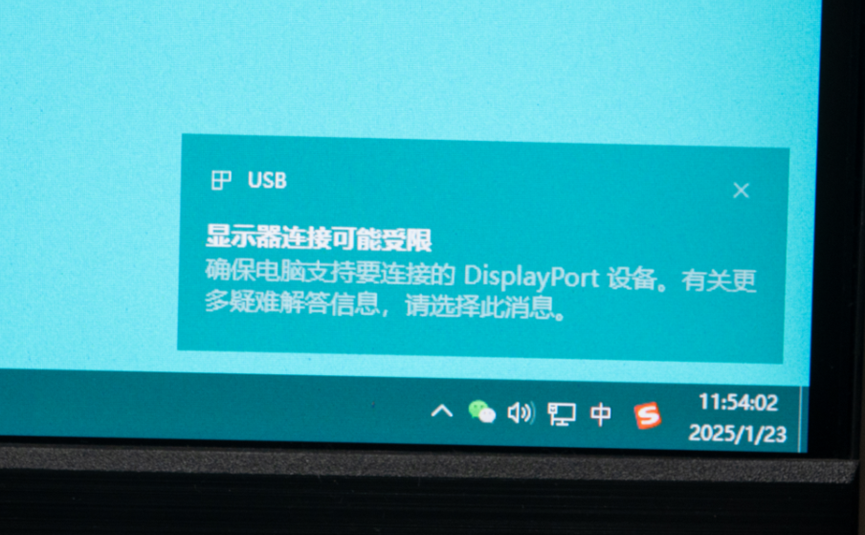

我尝试把这个HUB接在我台式机的Type-C输出口，发现通过VGA接口带一个屏幕的时候有问题。

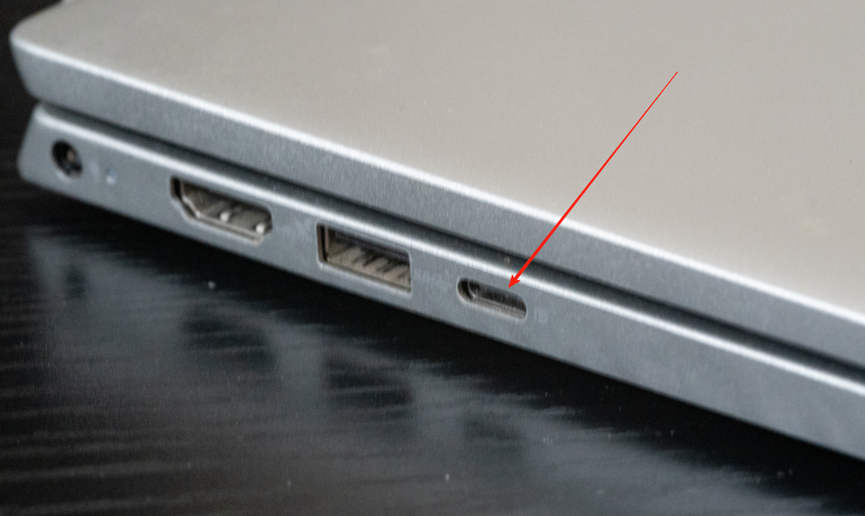

问了一下店家，说是笔记本雷电口使用，于是我找了个笔记本。

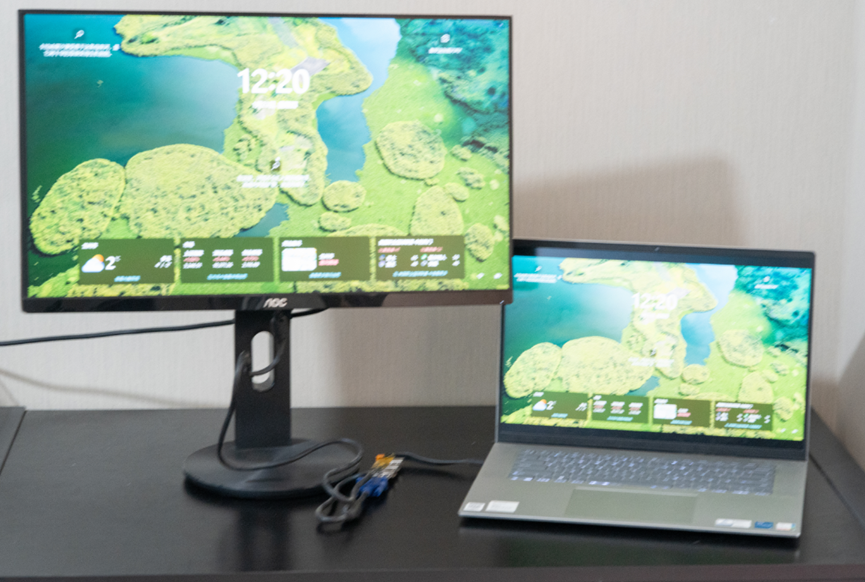

接上一试还真行，很不错。

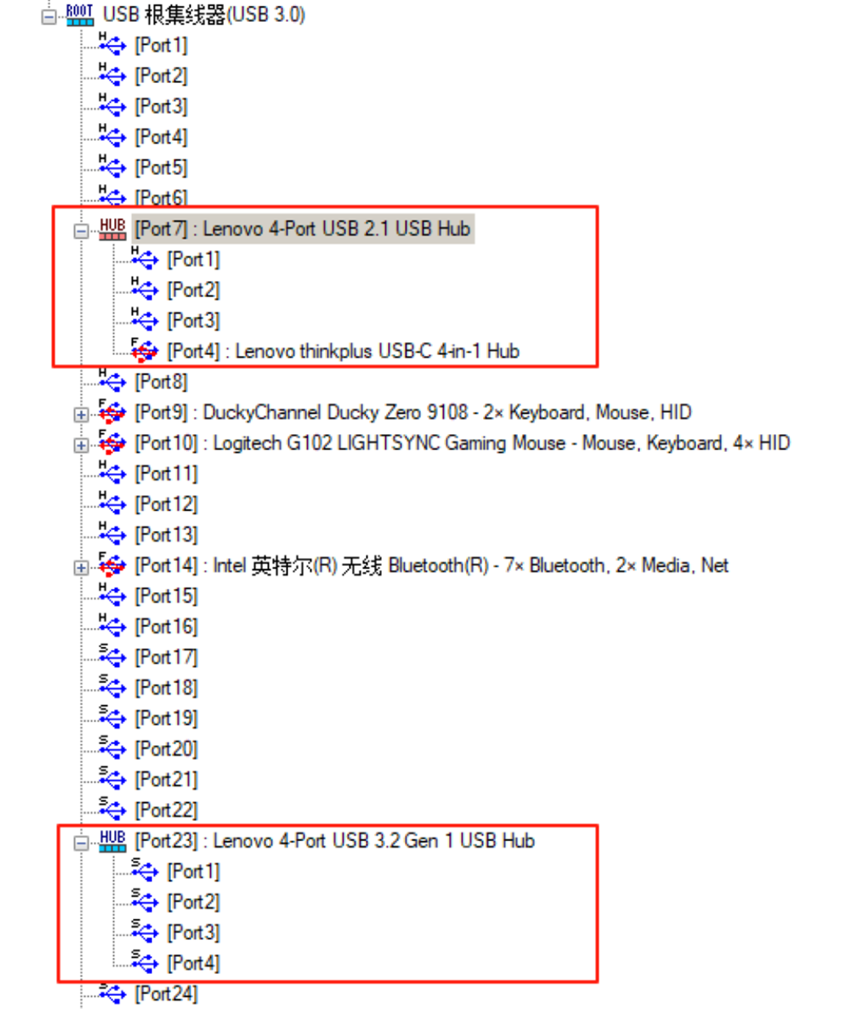

然后接回我的台式机看看端口，4个USB2.1端口，4个USB3.2 Gen 1接口。看到后面这个我惊呆了，如果是这样的话，那13块钱包邮就赚翻了啊。

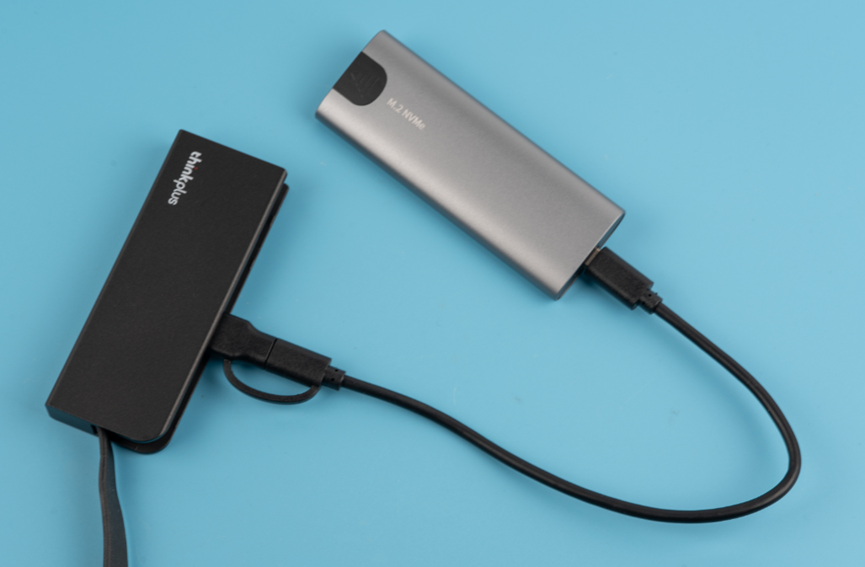

找个固态硬盘试试，其实我买的这个固态硬盘是有点奇怪的，我昨天一直在研究这个玩意，理论上是10Gbps的硬盘，加上10Gbps的9210芯片，不知道为啥在我这边速度最大也只能达到140MB/s左右。现在手里也只有这一个高速存储设备，先用它试试看这个HUB的传输速度有多少。

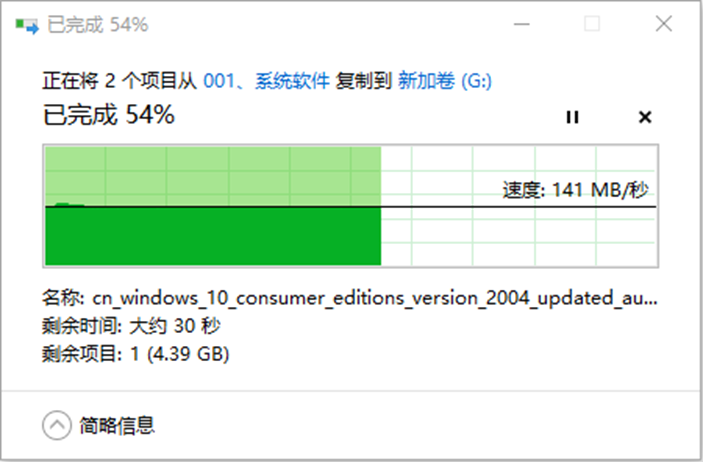

测出来是140MB/s左右， 那就说明和这个固态硬盘之前测的速度是一样的。如果速度有限制，应该是在硬盘本身而不是这个HUB。

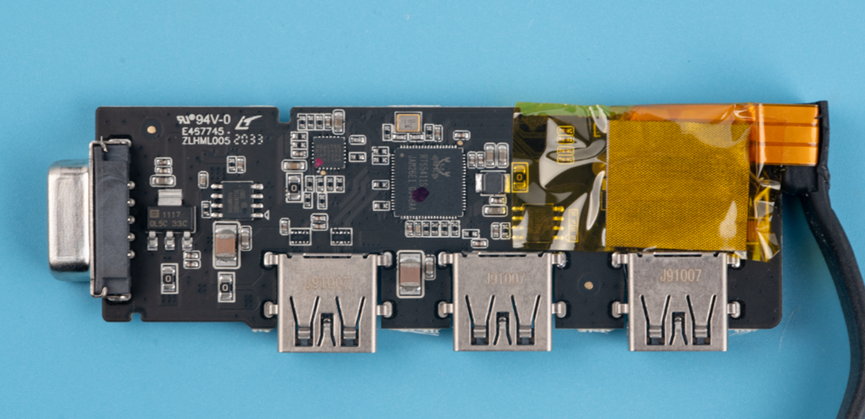

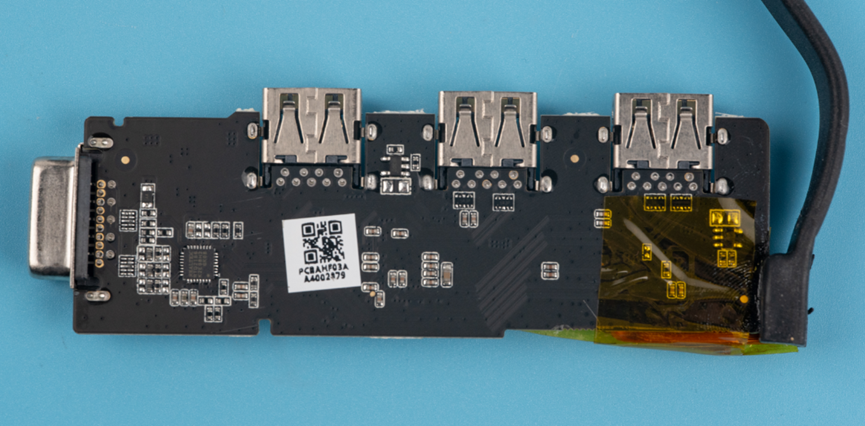

拆解不算复杂，很快就拿出了电路板。只看了一眼就确认这板子不便宜。

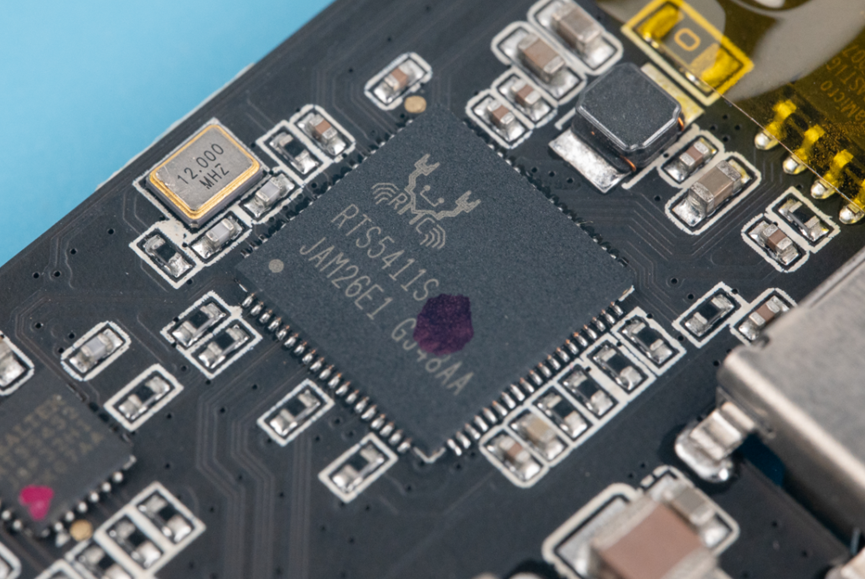

先来看看主控芯片，型号是RTS5411S，这是来自REALTEK的USB 3.0高速集线器控制器，封装是QFN-76。外置12MHz 3225晶振。

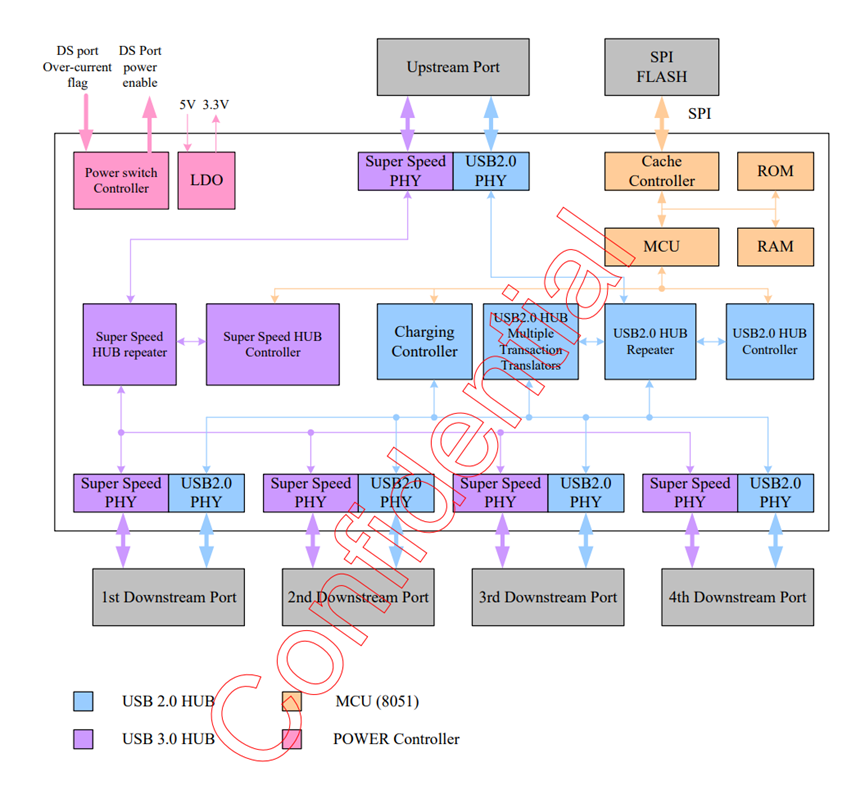

这是RTS5411S的框图，它支持4口USB 3.0 hub功能。这个芯片内部还有一个8051单片机内核，内部集成了5V到3.3V降压的LDO。

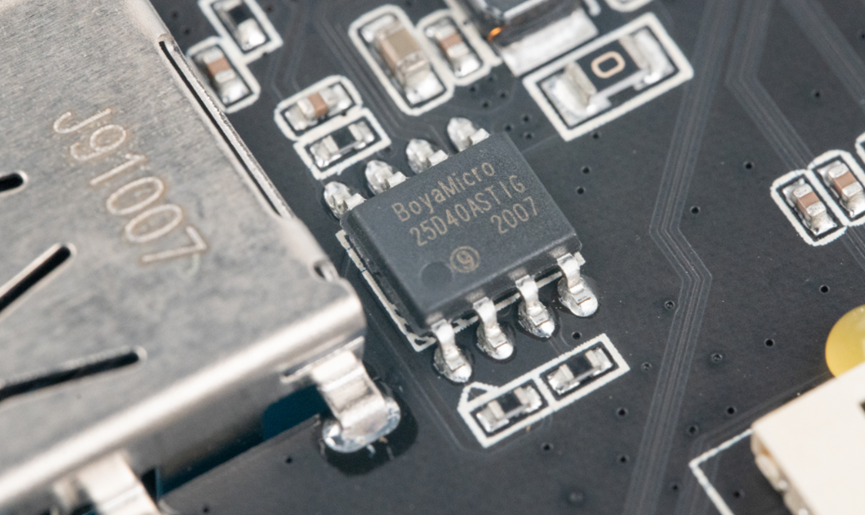

板子上有两个来自BOYAMICRO的SPI Flash芯片，型号是BY25D40ASTIG，容量4Mbit。

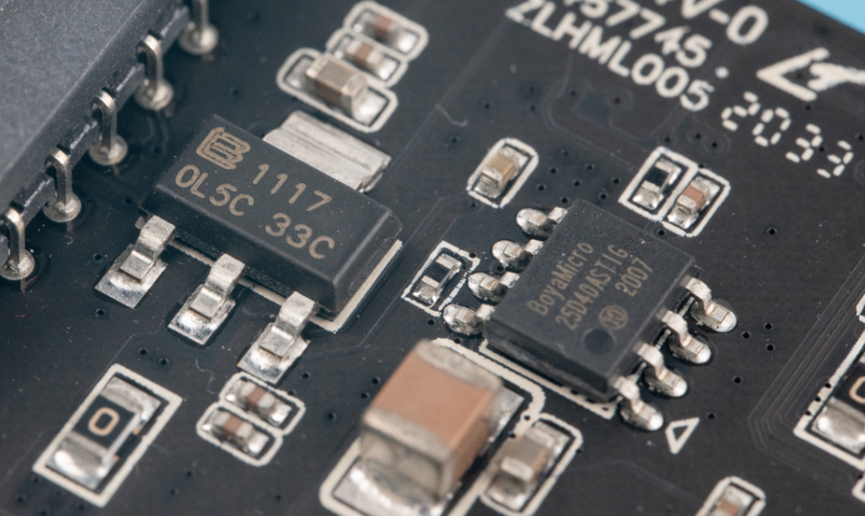

在VGA接口附近，有一个来自上海贝岭的SOT-223封装的LDO，型号是BL1117-33CX，最大输出电流1A。

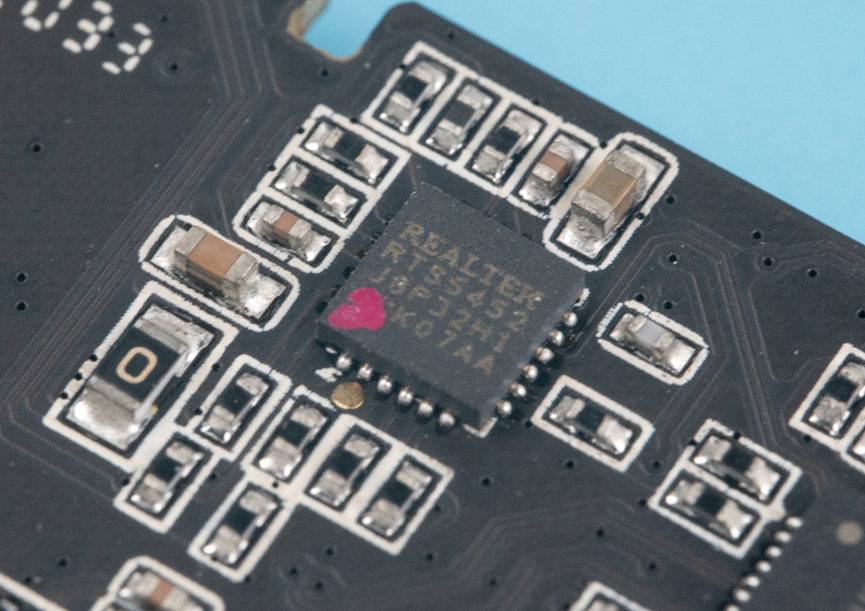

这颗RTS5452也来自于REALTEK，封装QFN-24，尺寸5x5mm。这是一颗Type-C电源传输控制器。可以用来配置Type-C的CC引脚（信道配置）、SBU引脚（音视频传输配置）、VCONN交换机等功能集成到了这一颗芯片。

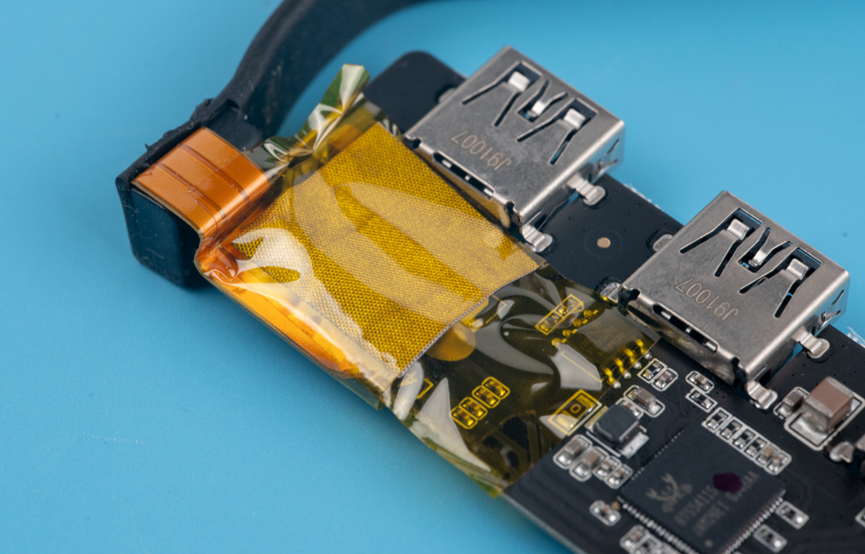

上行数据线和板子连接的地方贴有聚四氟乙烯防火胶带和聚酰亚胺胶带。

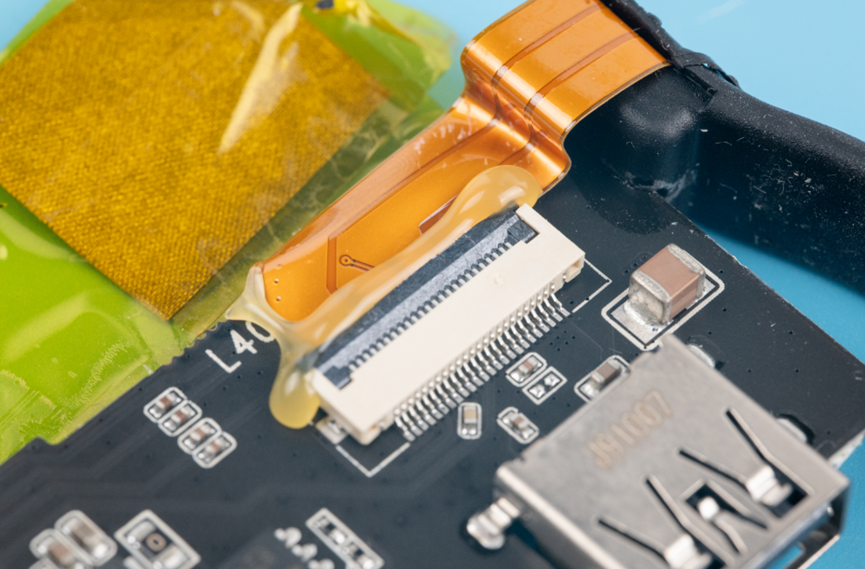

撕掉胶带可以看到上行数据线和板子是通过FPC排线和排座连接的，并未使用焊接的方式，这简化了组装流程。FPC和排座连接处有打胶加固。

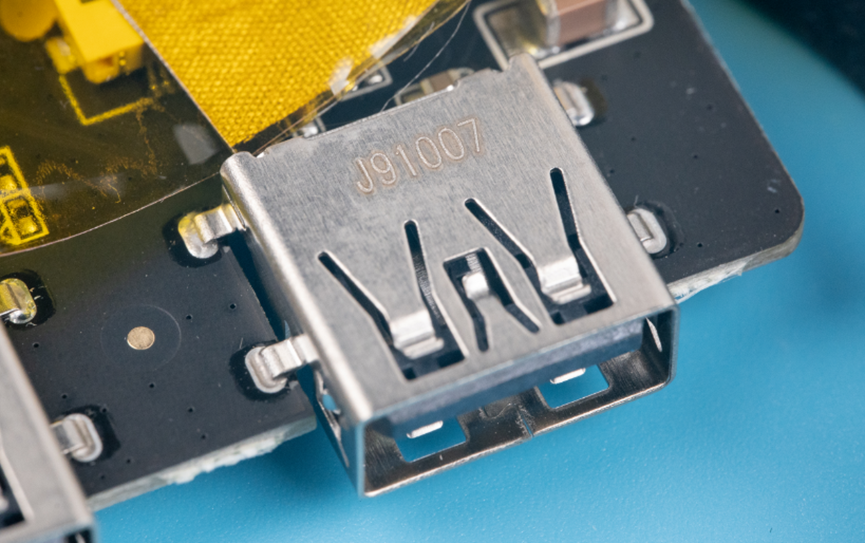

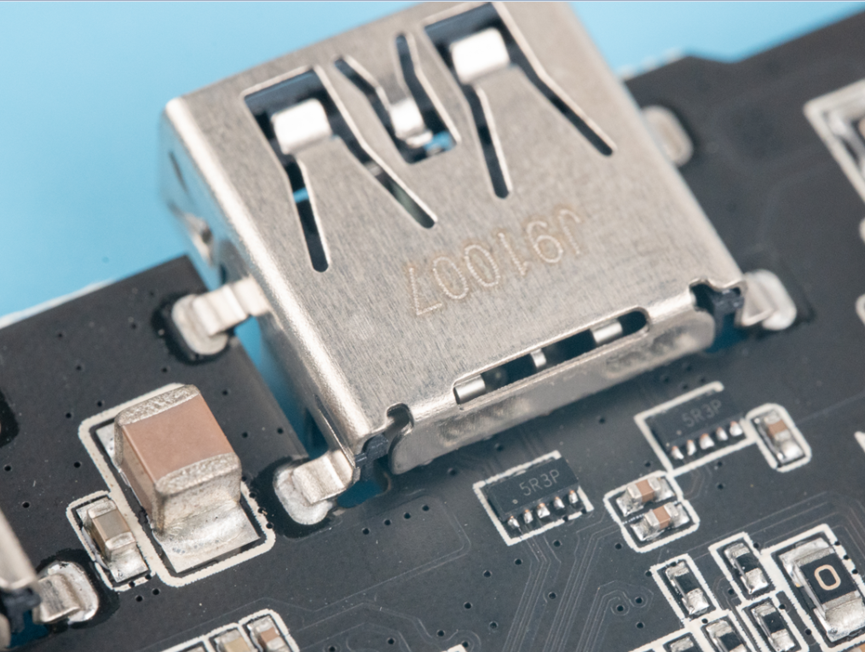

下行USB连接上面镭雕有J91007字样。USB3.0 TX和RX线上有加这种DFN-10（1x2.5mm）封装的ESD防护二极管。根据丝印看有可能是伯恩半导体的IP4283CZ10-TBA-N。这种ESD二极管一般用于USB、HDMI等接口的防护，由于这类接口的传输速度比较高，所以要求用在这里的ESD器件的结电容非常低。另外，在USB连接器左边放了一个1210的MLCC电容，估计容值在100uf左右。

再给下行USB连接器来个特写。

和之前拆解的那个爱国者HUB一样，用的都是沉板连接器，这样可以把产品做的很薄。

板子背面东西相对而言少一点。

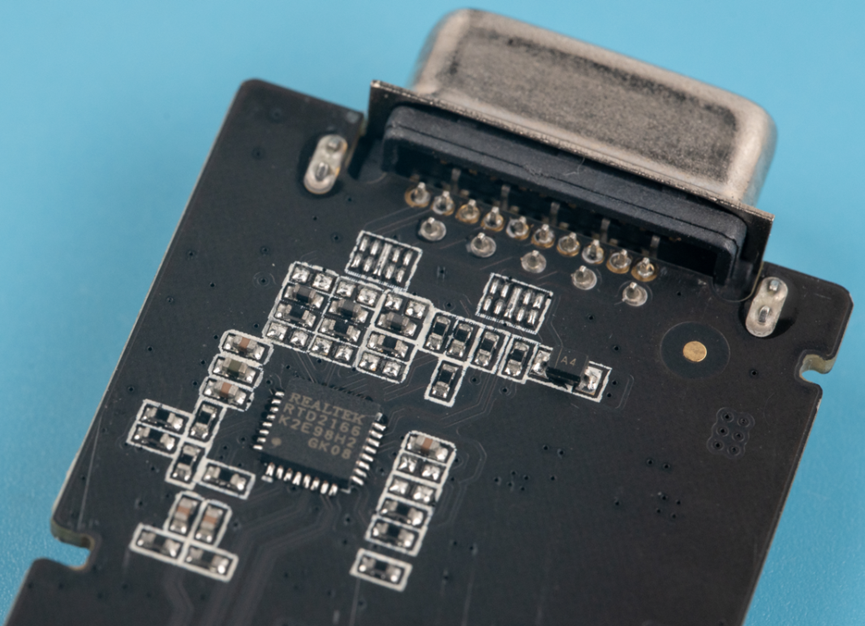

这颗来自RTALTEK的RTD2166，封装是QFN-32，其功能是把视频信号从DP转换成VGA输出。

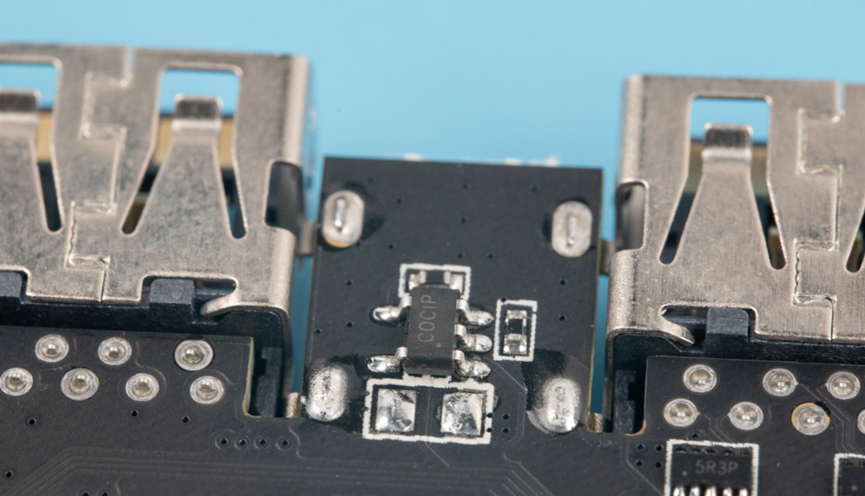

这个SOT23-5的器件是USB供电的负载开关，实现限流、短路保护等功能。有些这种限流开关，在过流保护之后，会通过nFLG信号通知处理器进行处理。板子上总共2个负载开关，一个下行口单独用一个，另外两个下行口共用一个。

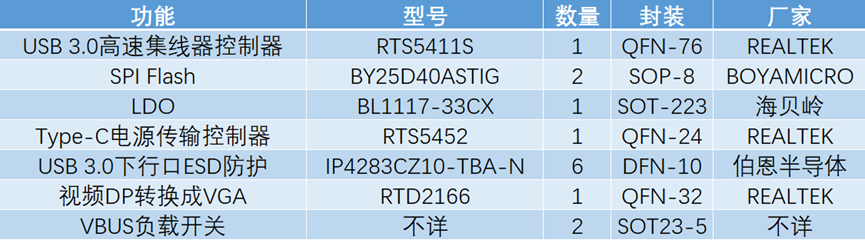

以上是整个板子上的器件清单。整体来看这个HUB的做工、用料还是非常棒的。现在卖13块钱应该是属于尾货处理的节奏了。

考虑到之前我发这种捡漏的文章之后，会导致所写的产品价格大涨，失去捡漏性价比，所以这次在发文之前，我先去批量采购了30个。大家有需要的自己先去捡，捡不到便宜的，但是确实有需要，可以找我，我这边13的基础上加个4块钱邮费发过去就行。
