闲鱼上卖6元的台达小风扇，无刷电机和驱动板竟然和常见的不一样！

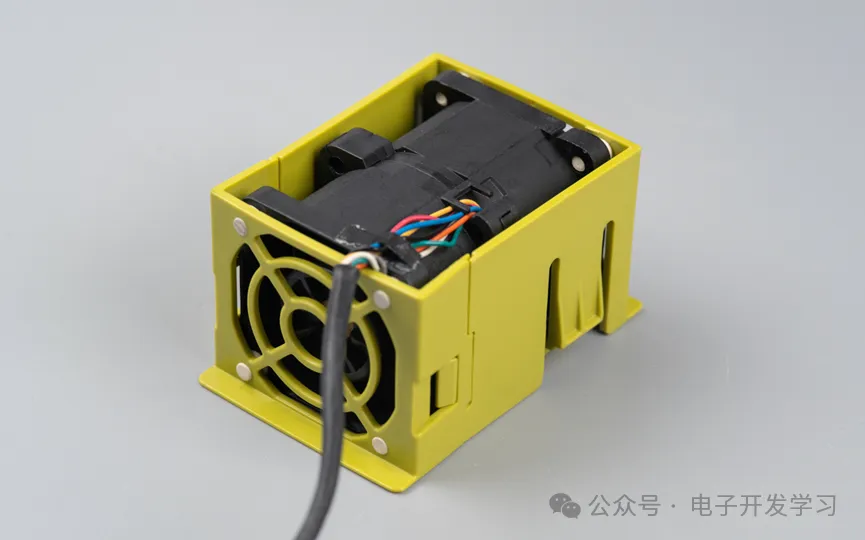

这是个台达小风扇，应该是服务器里拆出来的，据说里面有无刷电机，我们今天拆解看看。

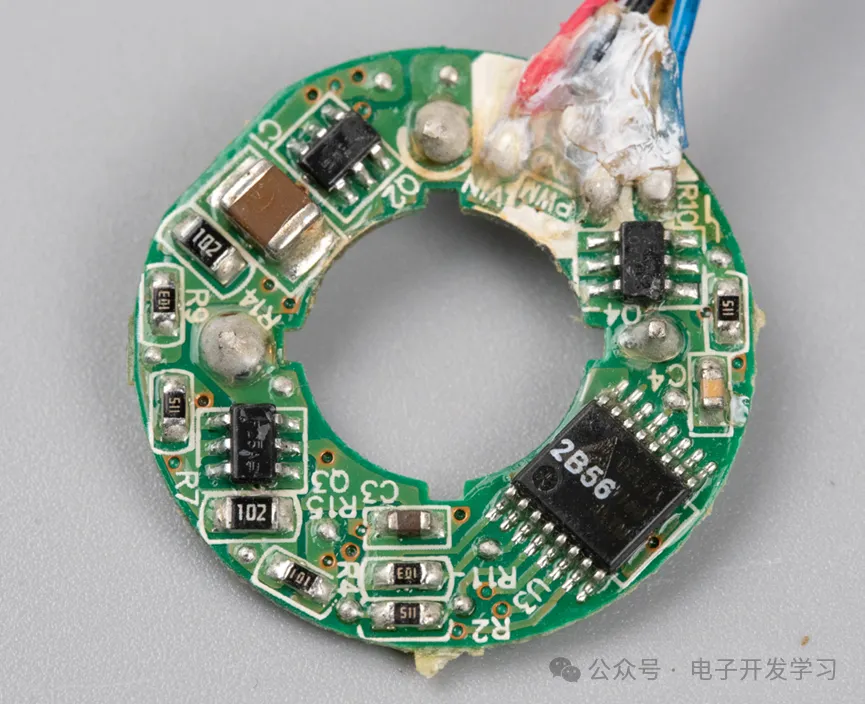

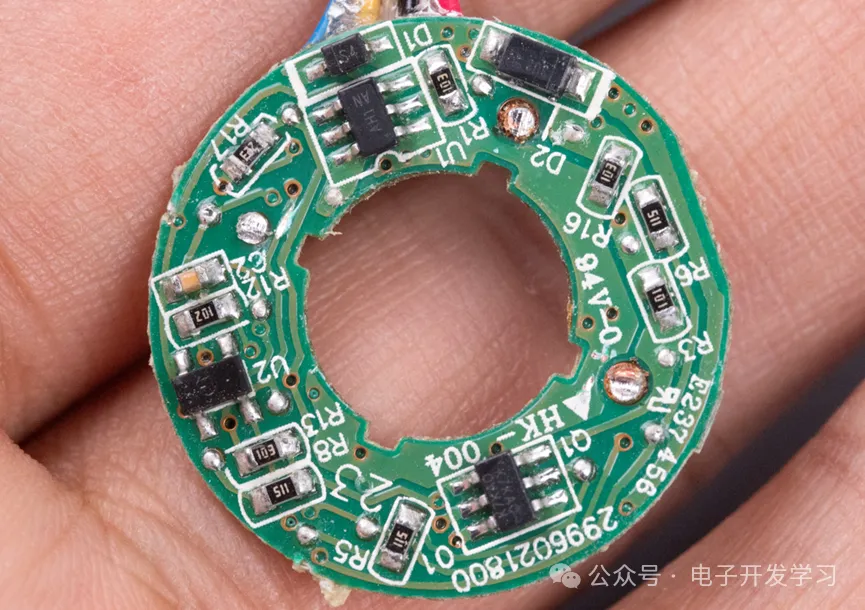

这是板子全貌，放在手里可以很直观的感受到这个板子有多小。

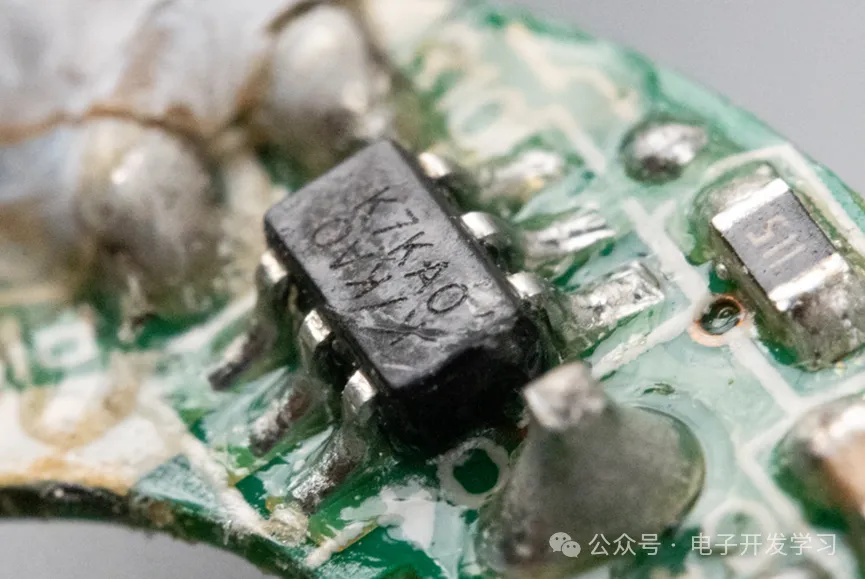

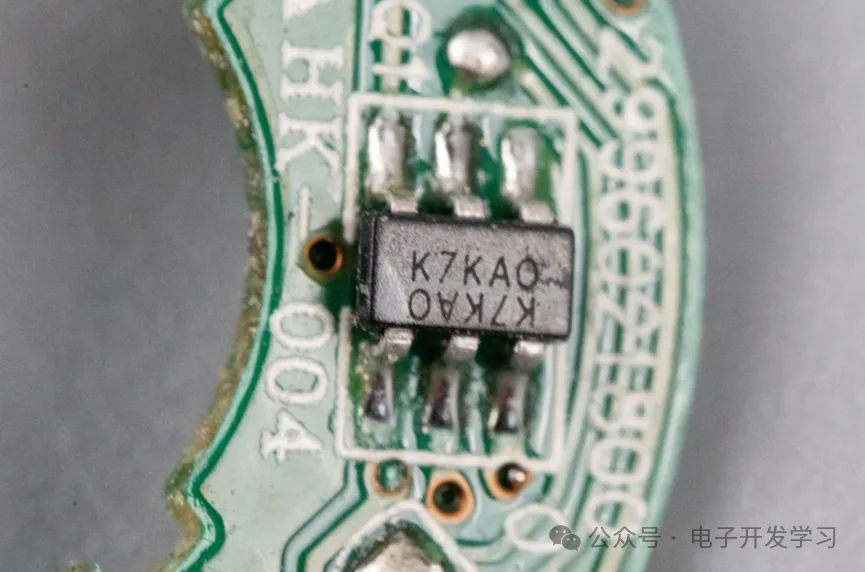

板子上这个芯片很奇怪，他的丝印有两行，一行正印，一行反印，两行的内容完全一样，所以从两个方向都能看。这个器件大概率内置了两个NMOS管，型号可能是美台的DMN601DMK-7之类的。

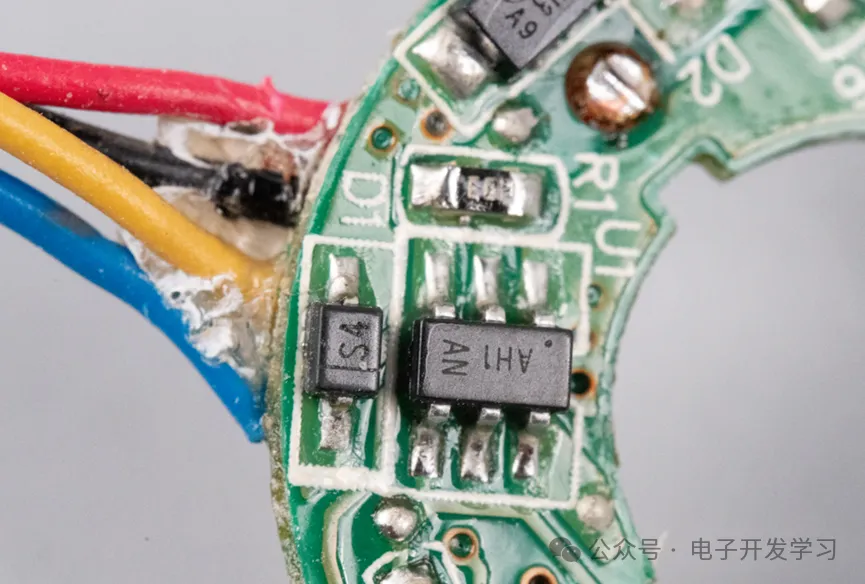

信号线输入的位置有一个丝印AH1的器件，这是美台的三极管VRN6056-7-F。

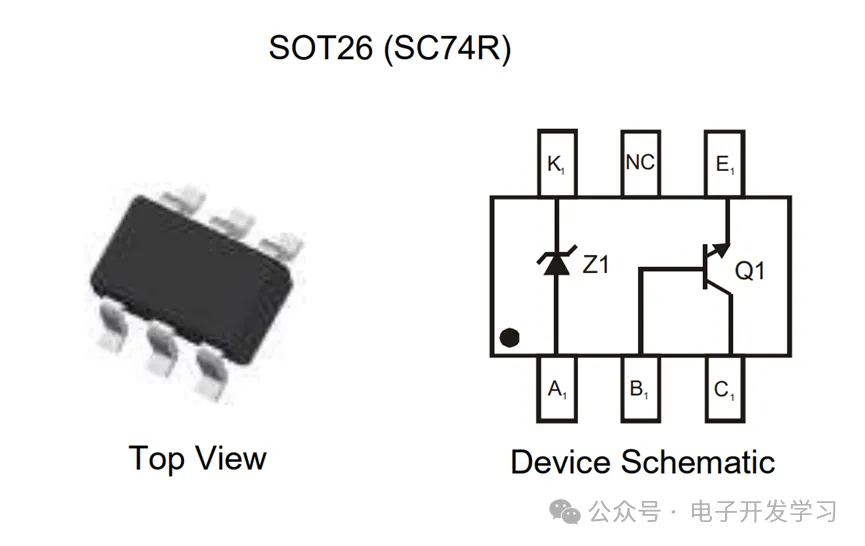

但他并不是内置双三极管，而是一个三极管加一个齐纳二极管，构成了一个电压基准阵列。

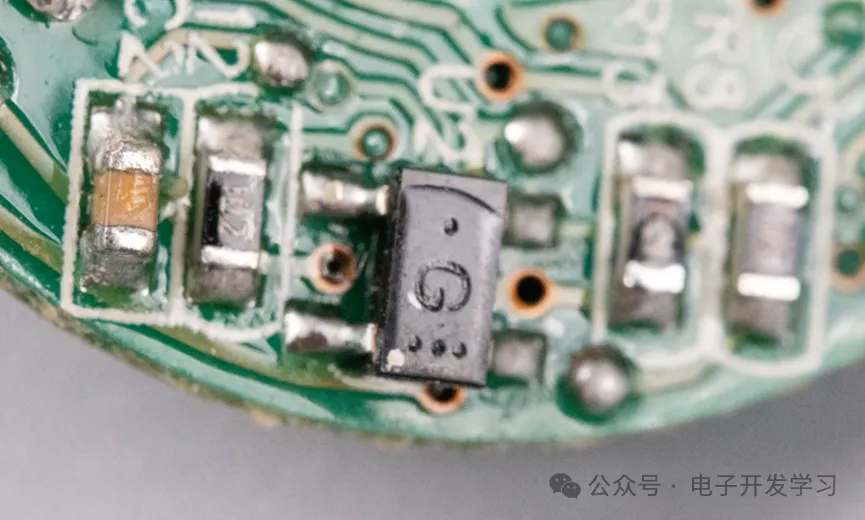

这个器件最关键，根据丝印查找到它是个线性霍尔传感器，封装SOT-143，型号是HW101A，来自AKM，塑壳上的丝印档G代表输出电压挡位，其实表征了霍尔传感器的动态范围和测量灵敏度。

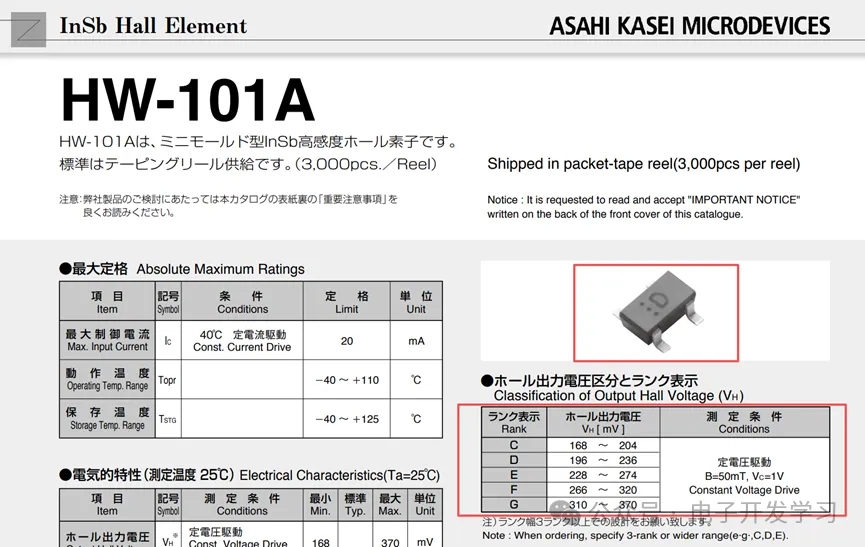

这是HW101A的手册，日文的。

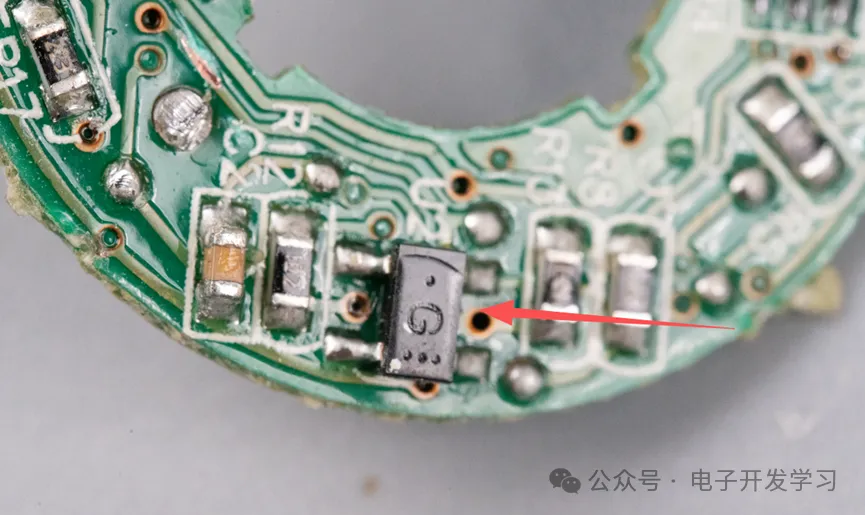

这个霍尔传感器安装的位置靠近板子外边缘。

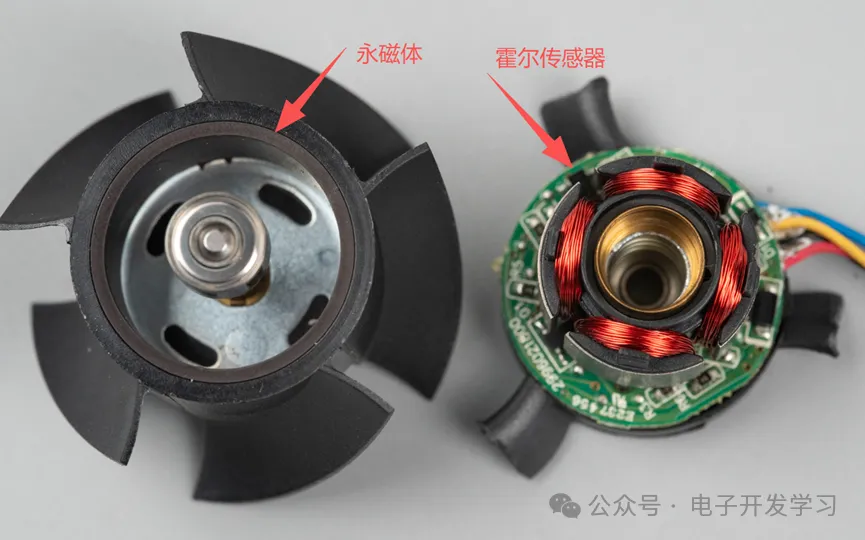

当转子安装上之后，这个永磁体的下边缘刚好在霍尔传感器的上方。转子转动时，霍尔传感器便能检测到磁极的切换，从而完成转子位置的确定。

这是板子背面全貌。

这颗TSSOP-16封装的器件是来自台达的物料，具体型号未知。

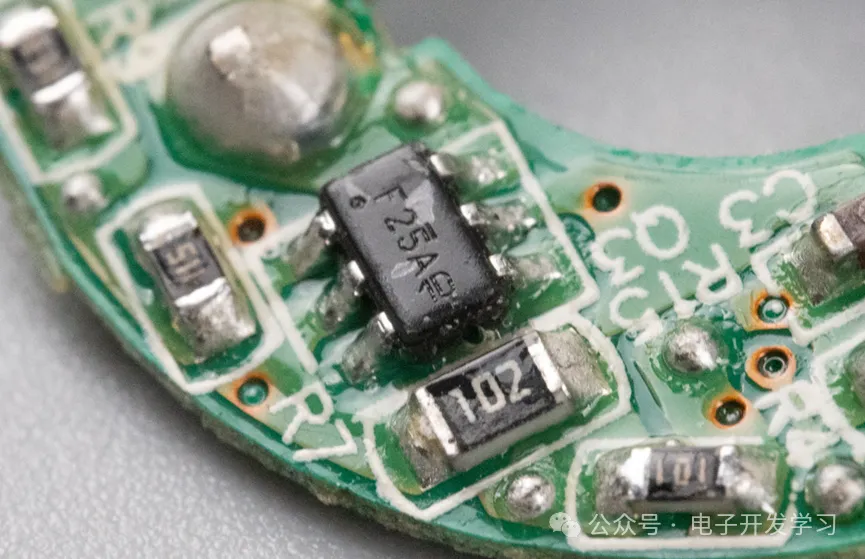

这个丝印为F25A的器件，未找到其型号。

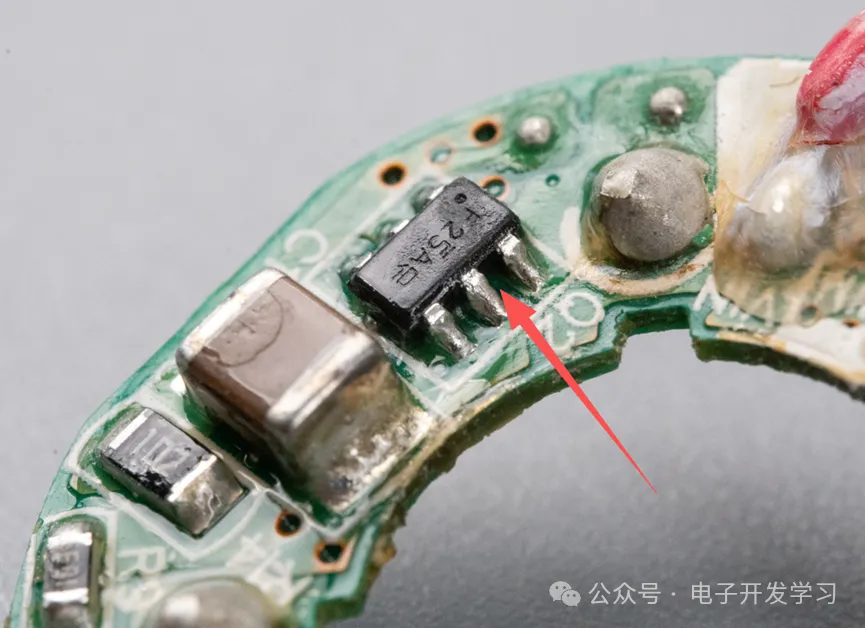

这里也有一颗丝印F25A的器件。

板子背面也有一个美台的DMN601DMK-7。

到这里我有点诧异，按道理无刷电机不是至少要有6个MOS管吗，前面看到了两个内置双NMOS的器件，也就是有4个MOS了，那也不够啊。

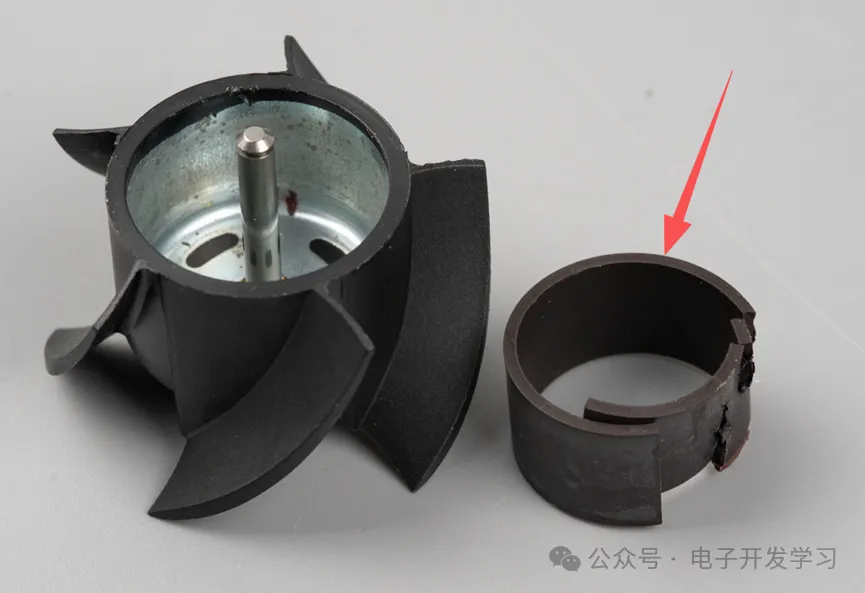

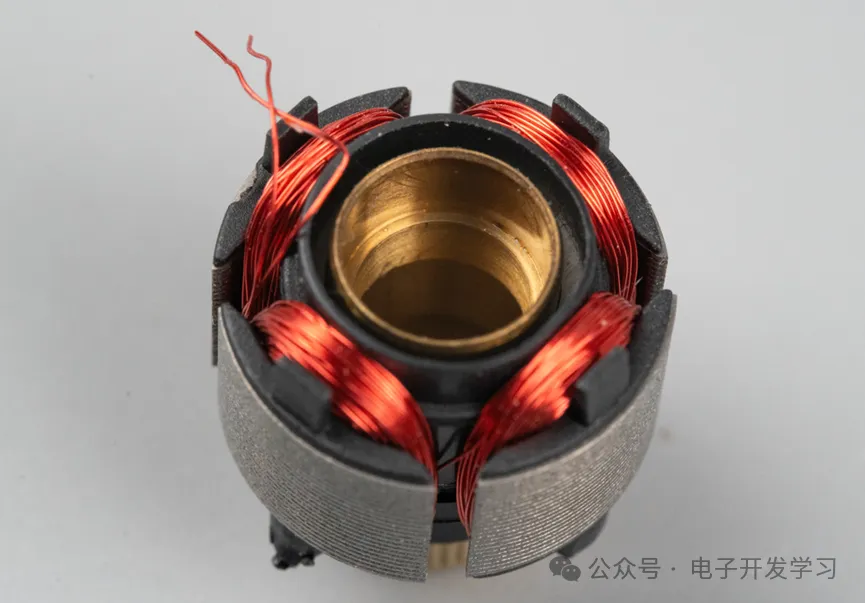

于是我又去看了一下磁钢和绕组。好吧，原来只有四个线圈啊，也就意味着，只有两对绕组，并没有谁规定无刷电机一定是三个相线对吧。无刷电机只是用电子换向替代了电刷，至于是几个相线，几对绕组，这个并不是固定的。

在这个小风扇里，其实和我们常见的碳刷电机比较像，整个绕组只有一根铜丝，所以引出两个相线，只需要一个简单的H桥就可以驱动，所以有四个开关器件就够了，而不是需要6个。

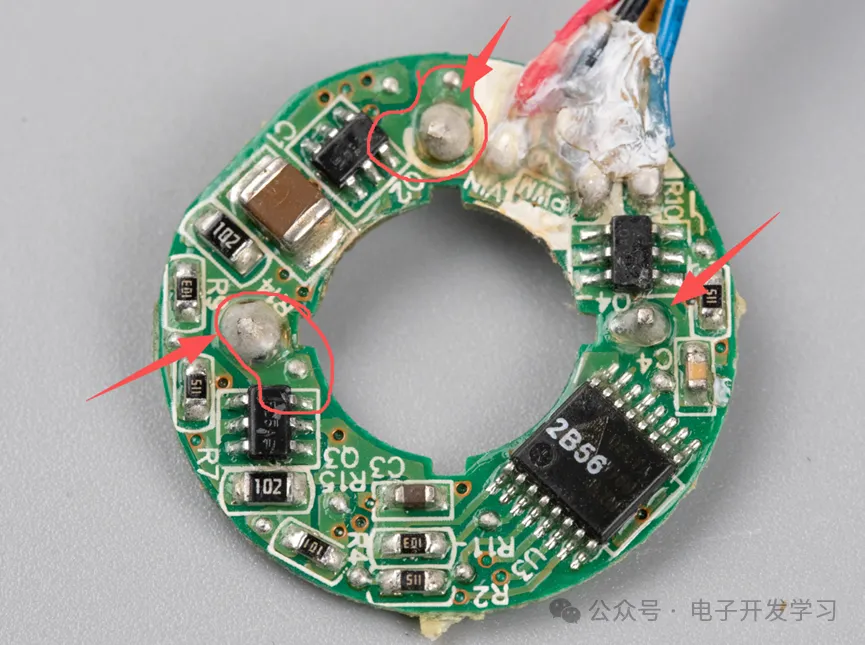

于是我回头仔细看了一下板子，果然只有左边的焊接点和上面的焊接点是有铜皮连接到丝印为F25A的器件（上图中的Q2和Q3）的引脚上了。等等，相线不是连接到了MOS（上图中的Q4）。

好吧，我也懒得研究了，这个丝印为F25A的芯片大概率也是个开关器件了。

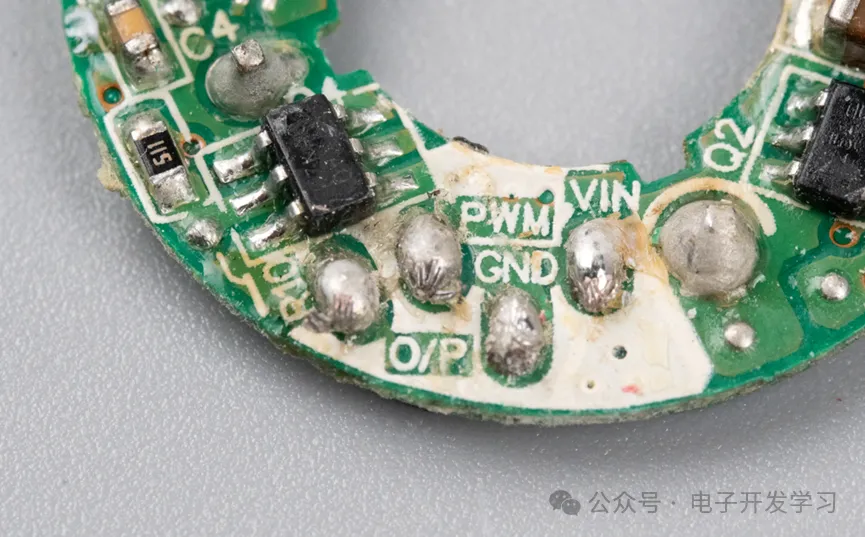

再看一眼这个板子上的线束焊盘定义，分别是VIN、GND、PWM、O/P，之前发文的时候没搞明白O/P这个信号是什么意思。

而且从端子出去的时候，两个电机的VIN、GND、PWM三个信号都合并了，只有两个电机的O/P信号是分开的，结合上一篇文章留言区大神们的评论，这个大概率是速度反馈线了。假如扇叶卡死或者其他故障导致不能转，控制器那边一定要能检测到，并停止PWM输出，否则会堵转烧电机或者板子的。

以上就是这个台达小风扇里无刷电机和控制板的详细分析，我晚上闲着没事一边看板子，一边写文章，就像在和老朋友聊天一样。文章到这里就结束了，后续我也会试试用这个小风扇diy点东西玩玩。但是评论区有说这个东西涨价了，一旦涨价了我觉得就没有玩的必要了。毕竟我们不是缺钱，就只是想体验薅羊毛、diy的快乐！
