杂物里翻出一个可编程小魔方(不是)，拆解看看内部构造

从杂物里翻出来一个盒子。

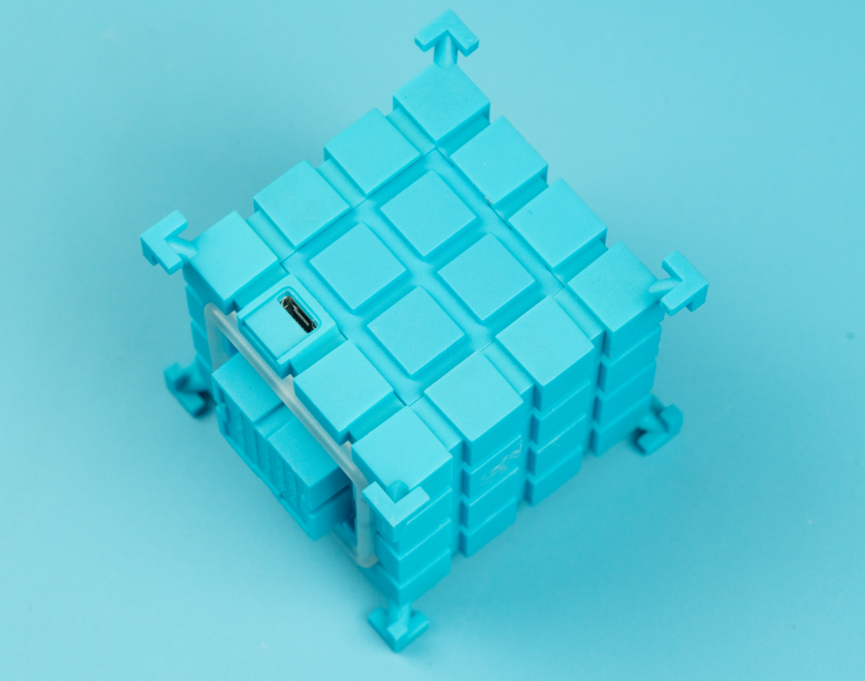

里面装了这样一颗可编程的魔方，说是魔方，其实并不是魔方，没法转，但是它有一个Micro USB口，看起来可以编程。

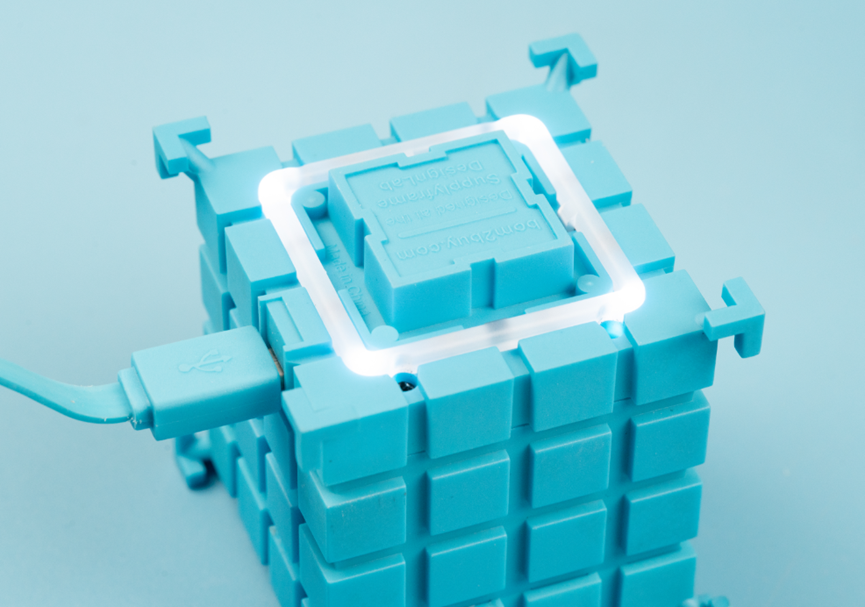

用配套的USB线给它供电，发现这一圈灯亮了。

拆开发现里面有一个FPC软板，上面焊接的是发光二极管和电阻。底下还有一个黑色PCB板。

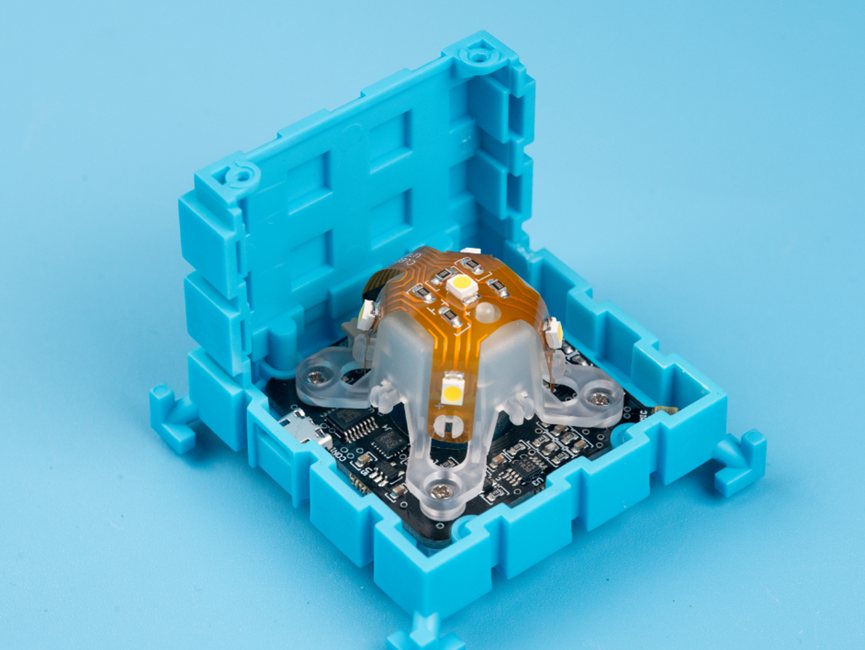

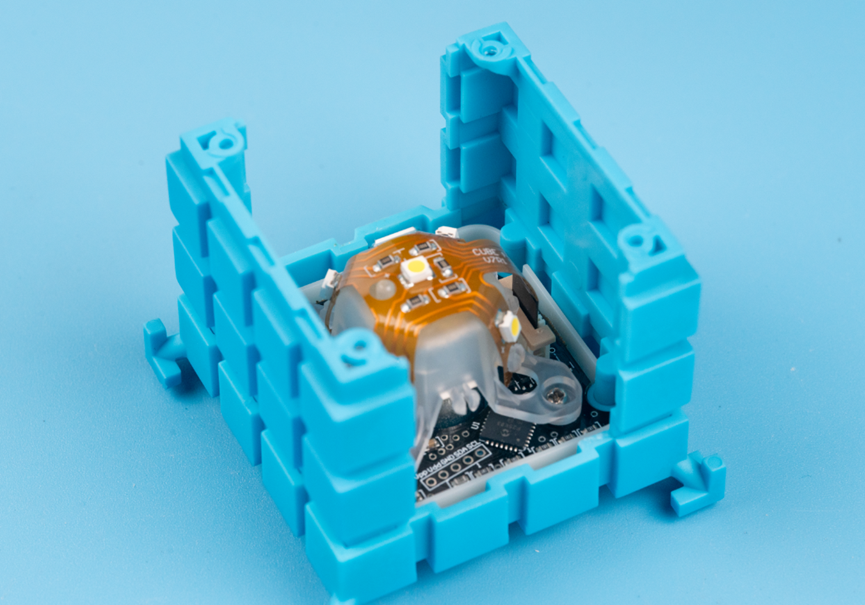

去掉一侧挡板之后看的就比较清楚了。FPC灯板像一个四爪鱼一样把四个爪子伸到电路板的四个角。

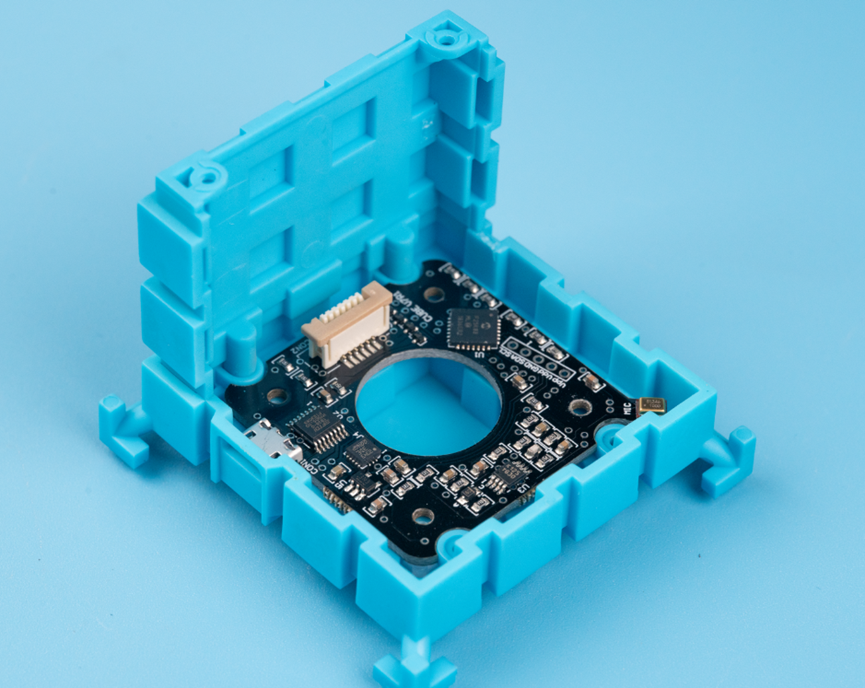

去掉灯板和支撑件，就可以看到完整的控制板了。

这是板子正面的照片。

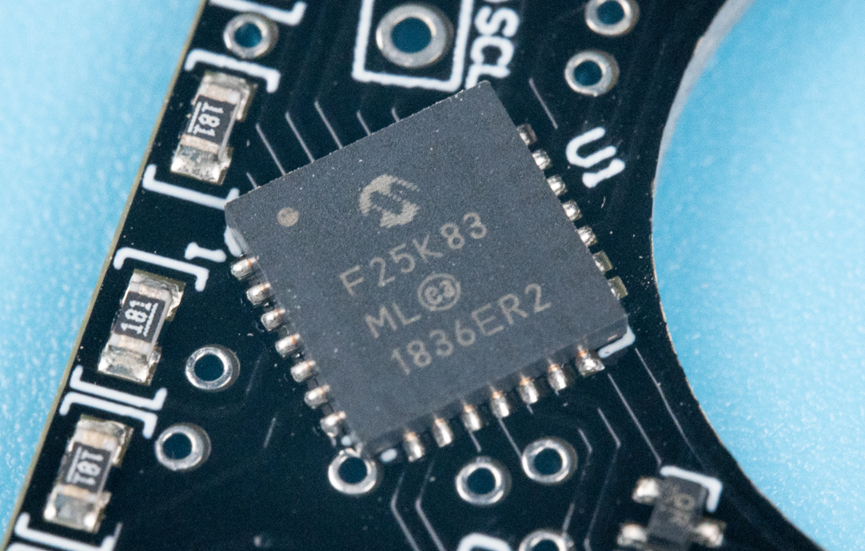

主控芯片是微芯的PIC18F25K83-I/ML。

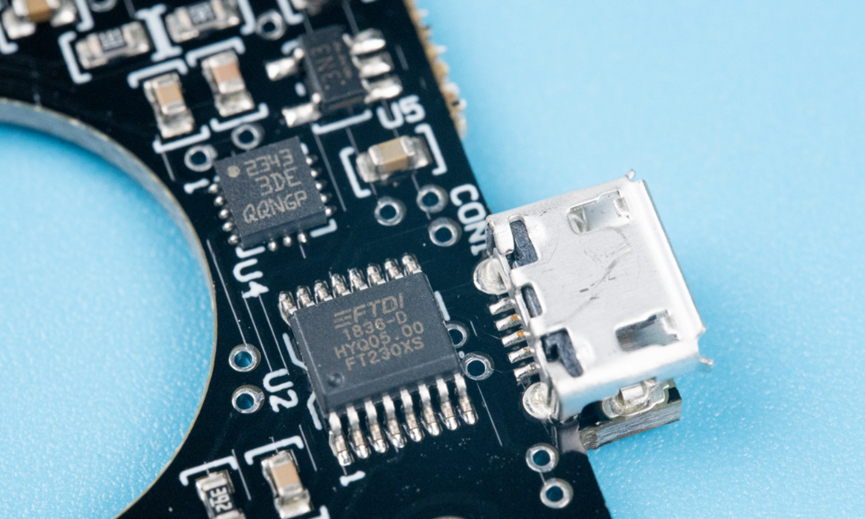

USB口这里有一个FTDI的FT230XS-R，功能是USB转串口，封装为SSOP-16。波特率范围从300bps到3Mbps。

上面那颗丝印2343的芯片，看封装的样子，应该是谁家的6轴姿态传感器，LGA-16封装。

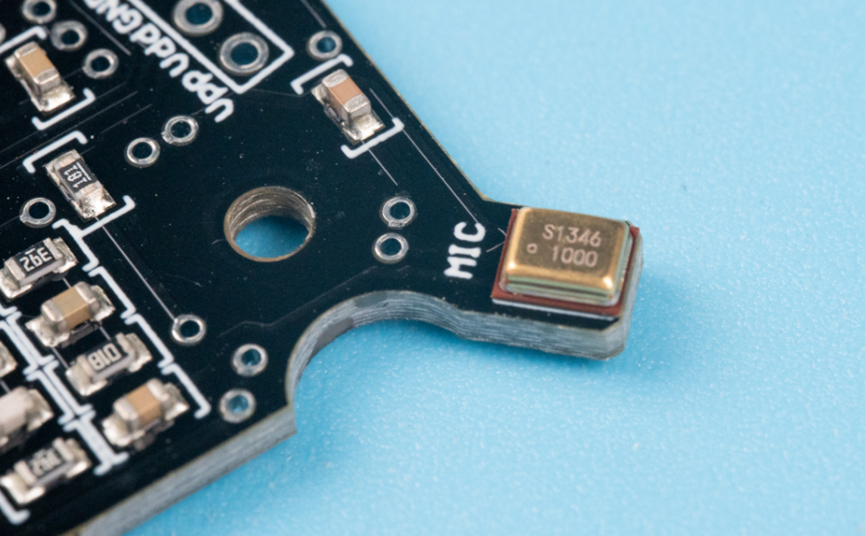

板子的一个角角伸出来了，上面贴了一个硅麦，难道这个小魔方也可以实现语音对话吗？

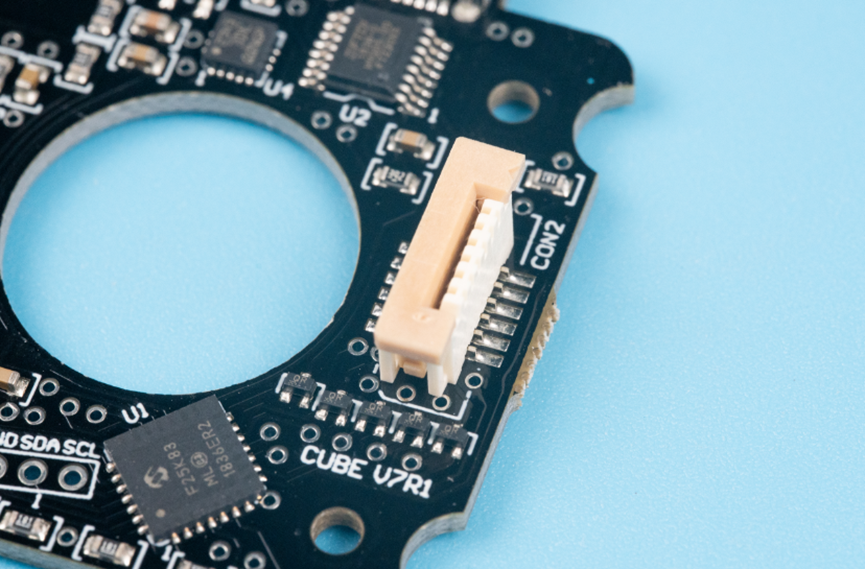

这个立焊的FPC连接器，用来连接FPC灯板。

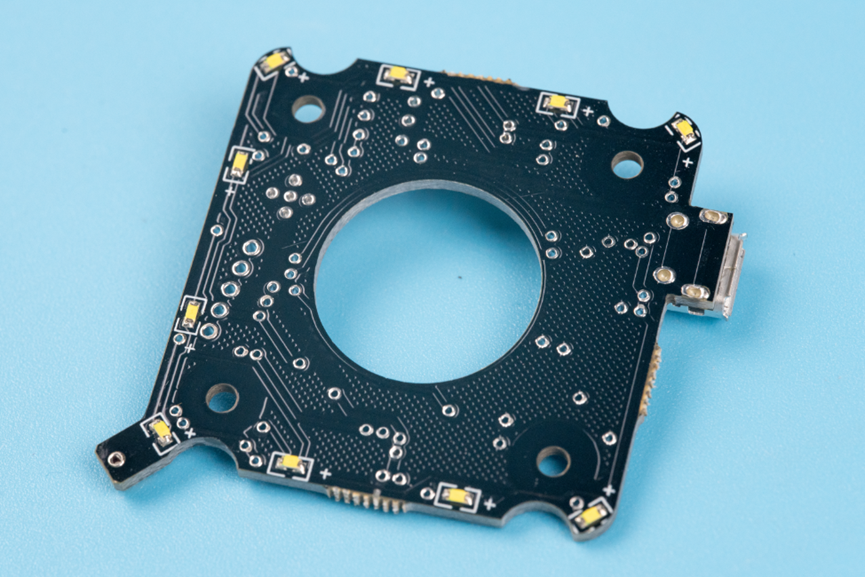

板子背面无他，唯有灯尔。

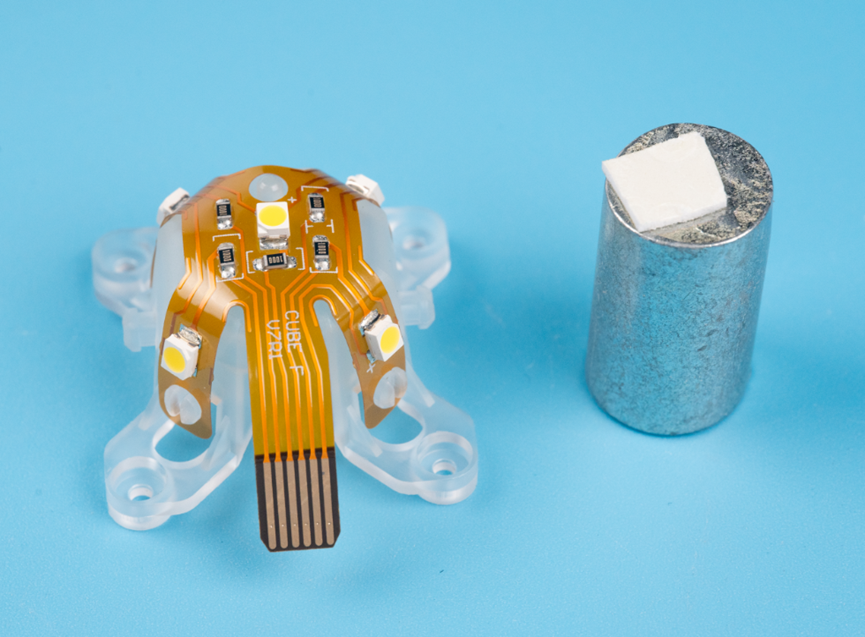

灯板支撑件里面还藏了一个金属小圆柱，我猜测是用来增加配重的。

以上就是这个可编程魔方的全家福。
