逛闲鱼看到一款小主机，戴尔的Wyse3040。作为一个男人，对特别大的东西和特别小的东西都喜欢，而这个小主机恰恰满足了特别小这一点，于是我毫不犹豫地斥资90元巨款全款拿下。

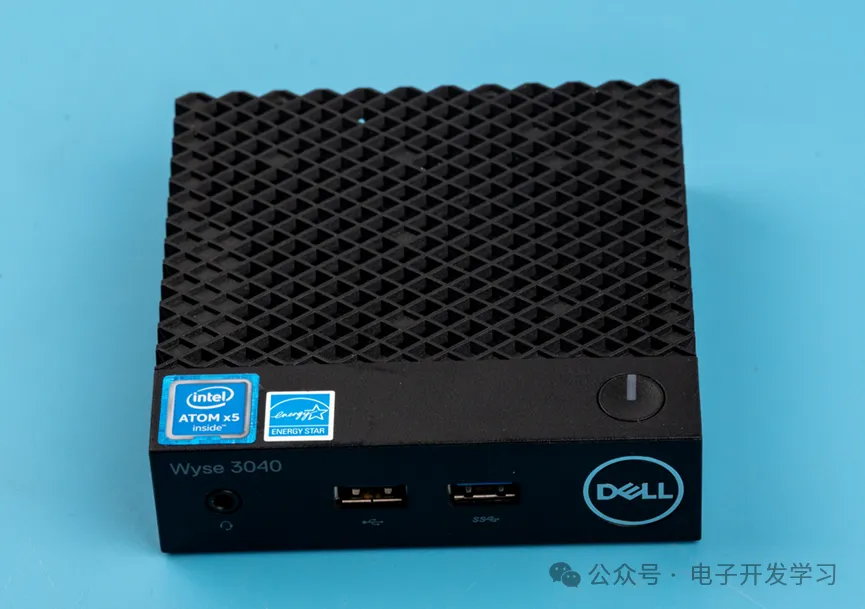

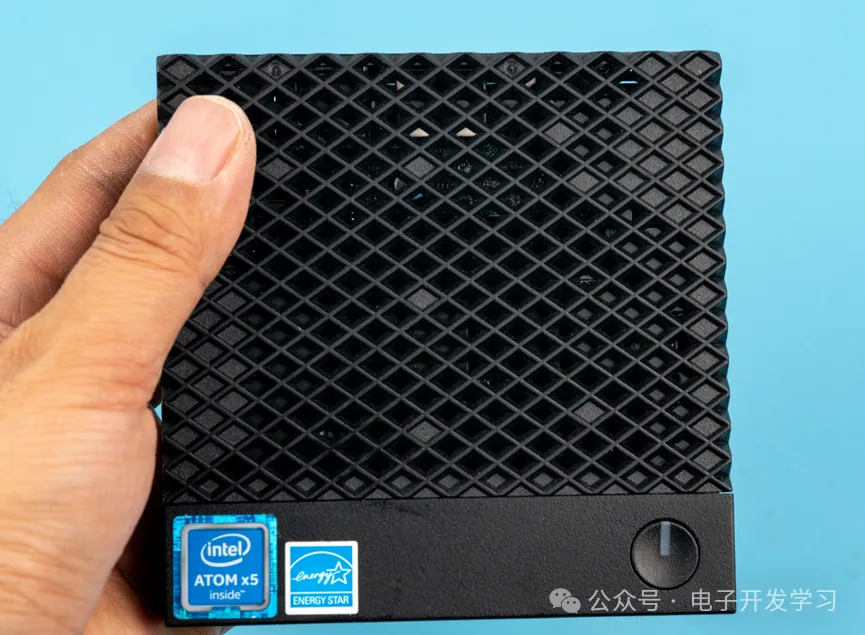

这玩意确实够小，也足够简洁。

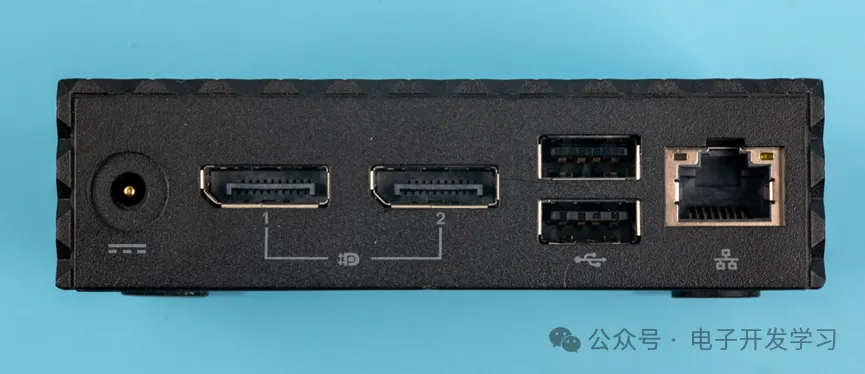

这是它的接口，从左往右依次为DC供电口、DP视频输出口x2、USB 2.0口x2、以太网接口。

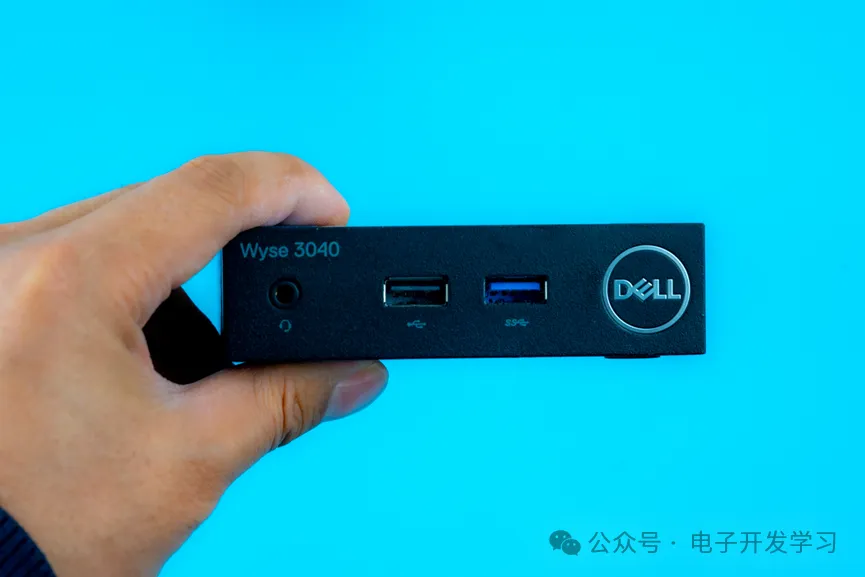

另一面还有几个接口，分别是耳机接口、USB 2.0接口、USB 3.0接口。

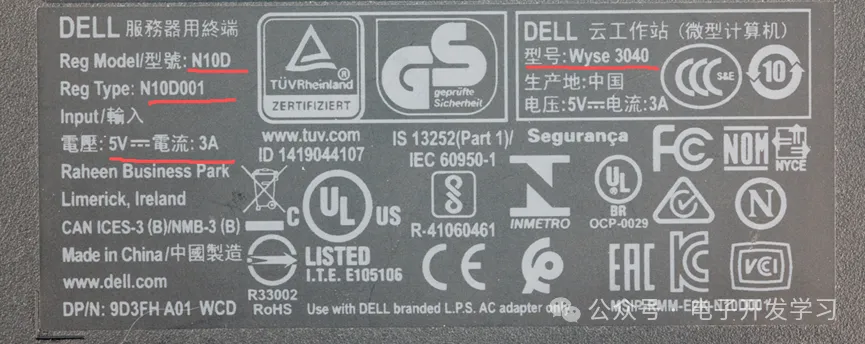

底壳上贴了它的铭牌，需要的供电5V3A，也就是说额定功耗15W。各种认证非常齐全。

作为一个拆解狂人，我对玩这个小主机并没什么兴趣，但是我对拆解它是有兴趣的，而且兴趣很大。

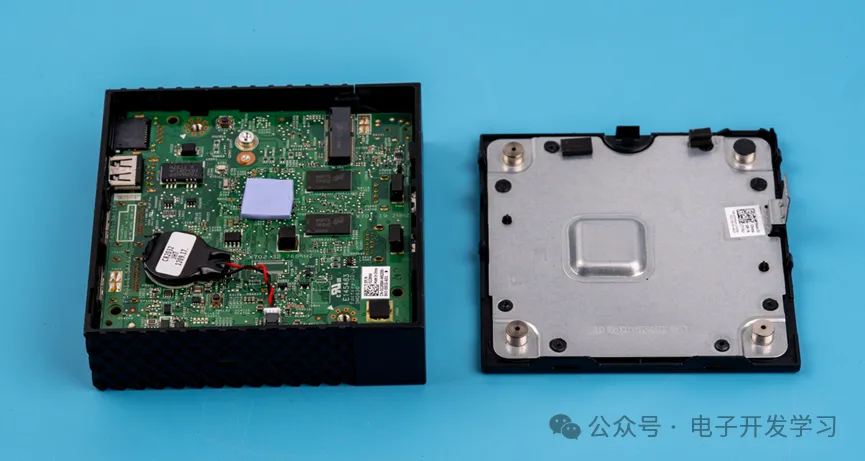

于是二话不说开始拆。拆掉底壳的四个螺丝，就可以拿掉底壳。底壳是塑料的，但是内部有一层钣金，我觉得这个钣金更重要的作用可能是EMC，毕竟这个小主机要过那么多认证，EMC肯定要下点功夫的，这带钣金内衬的底壳就是其中的措施之一。当然，这个钣金上有一个方的凸起，刚好对应电路板中间的器件上的硅脂散热片，可见散热也是这个钣金非常重要的作用之一。

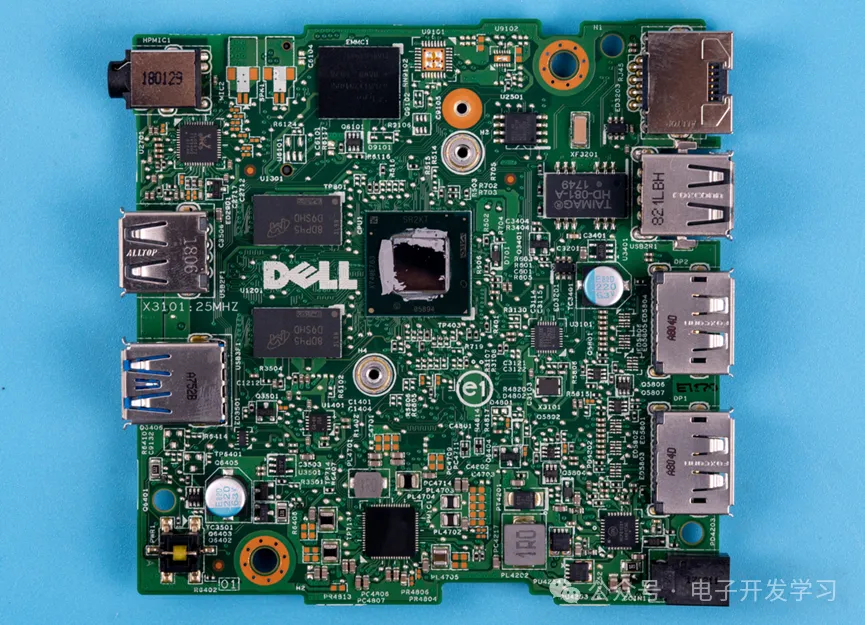

主板全貌。中间该有散热硅脂的位置，背面是CPU。

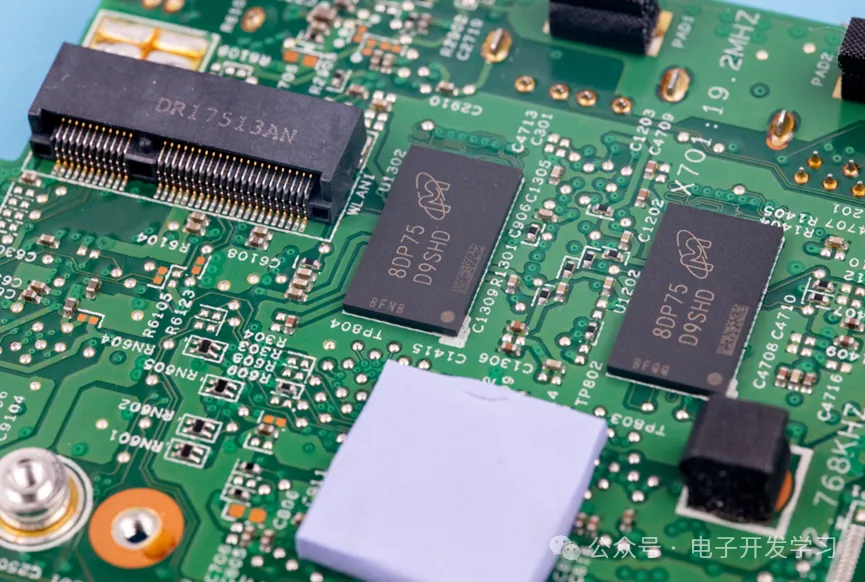

两颗内存颗粒特写。旁边的M.2连接器可以扩展一个SDIO接口的无线网卡模组，但是很遗憾的是，这个连接器不能用来扩展SSD固态硬盘。

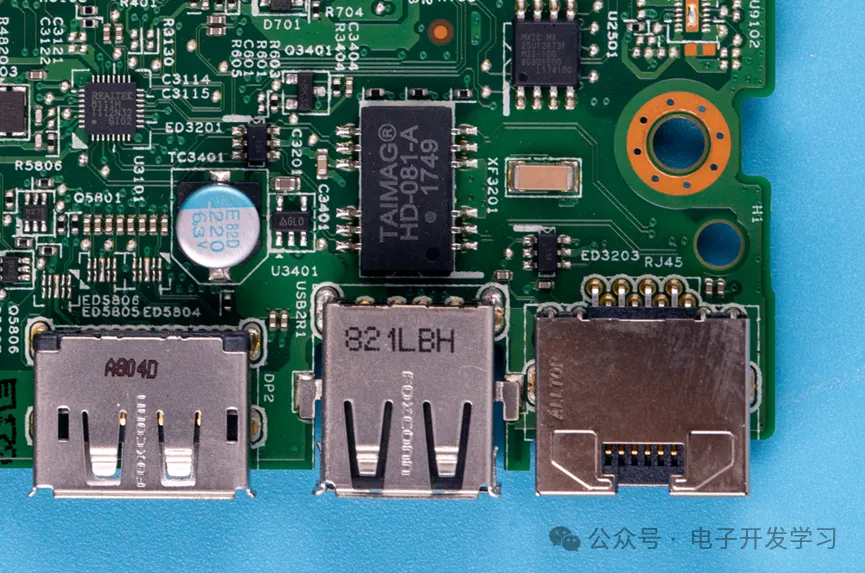

以太网变压器和以太网接口，这个板子上用的以太网接口是沉板的，这样可以降低整板的厚度。同理，旁边的双层USB连接器用的也是沉板式的封装。

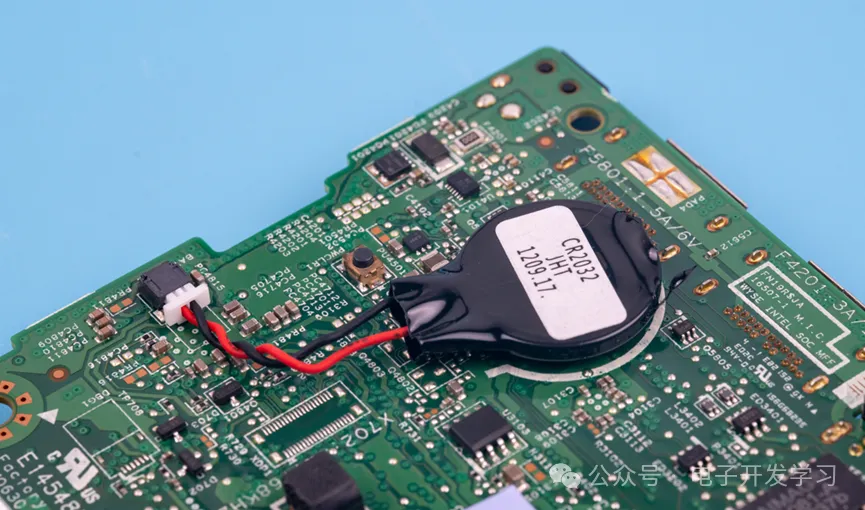

板子上的RTC电池。

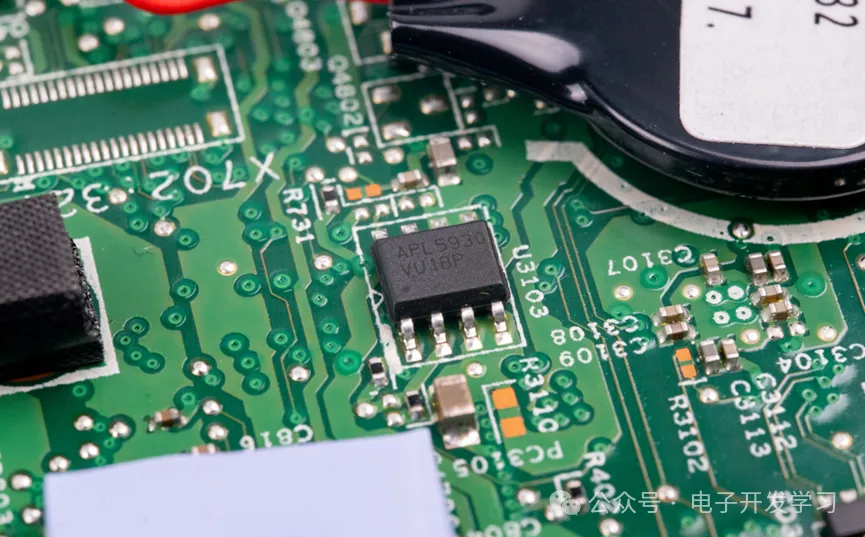

APL5930，这是一个SOP-8封装的LDO。之所以用这样封装的LDO，因为它具备3A的大电流和0.23V的低差压。

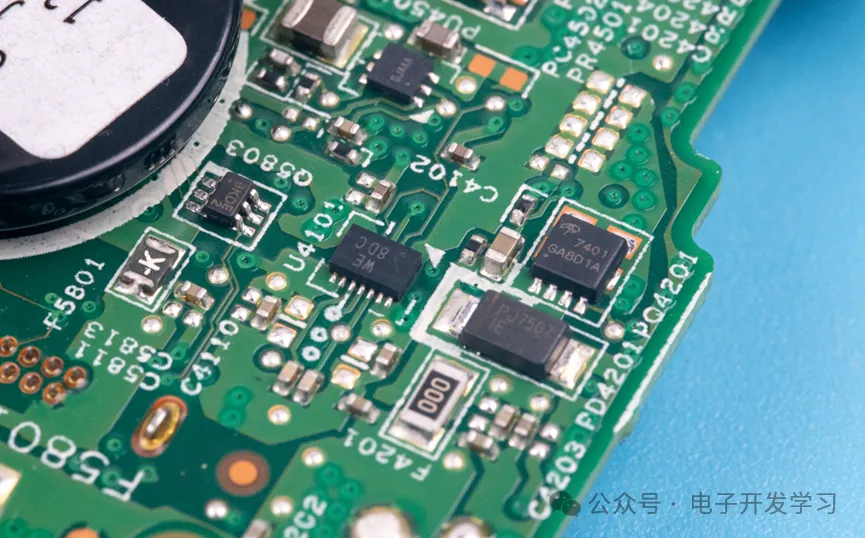

一些布局布线细节。

这是板子另一面。CPU旁边有另外两颗DDR颗粒，这个板子上总共有四颗DDR。

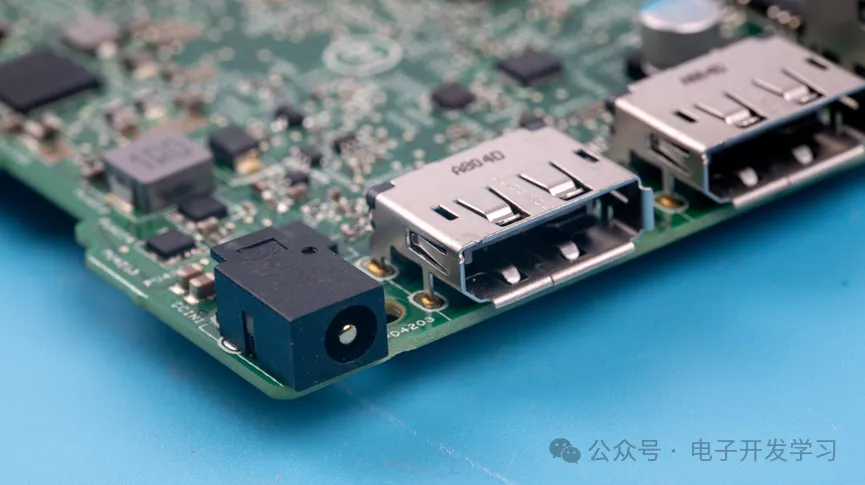

电源接口和DP连接器全貌。

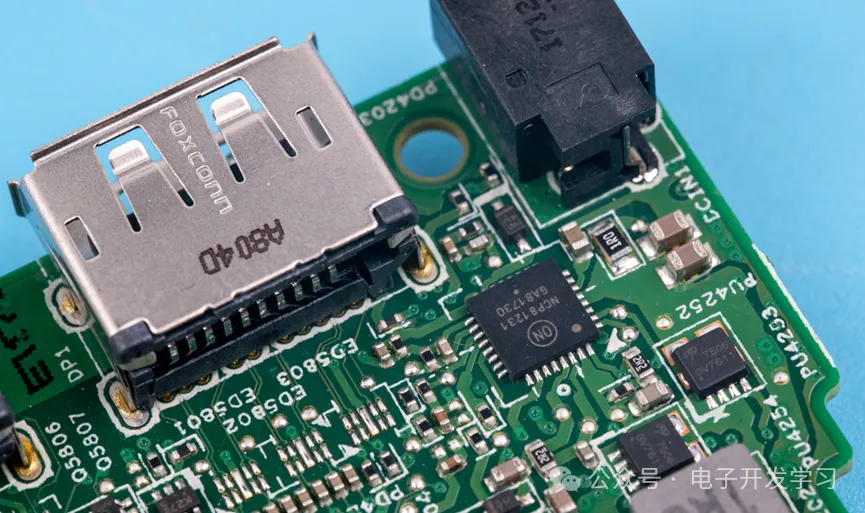

在DC电源输入接口后面有一颗来自安森美的NCP81231，是一颗DC-DC电源降压芯片，其输入电压范围是4.5-28V。

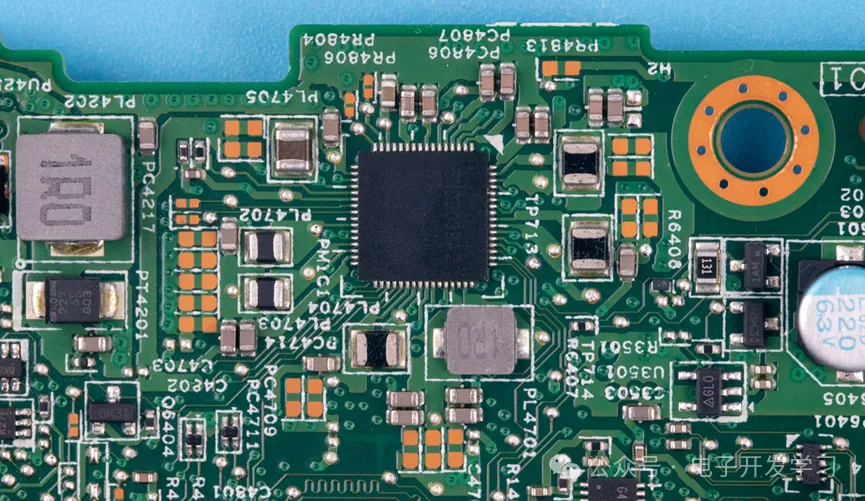

板子上的PMIC芯片和外围电路。

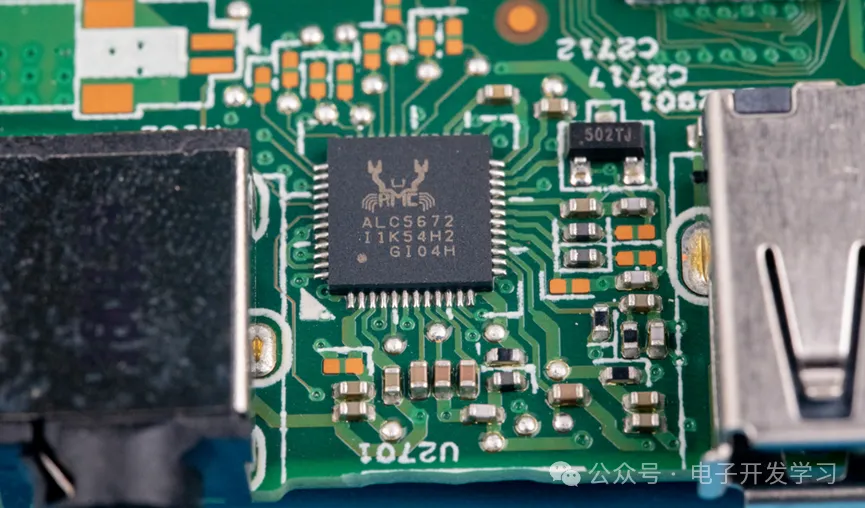

来自小螃蟹的音频编解码器，型号是ALC5672。

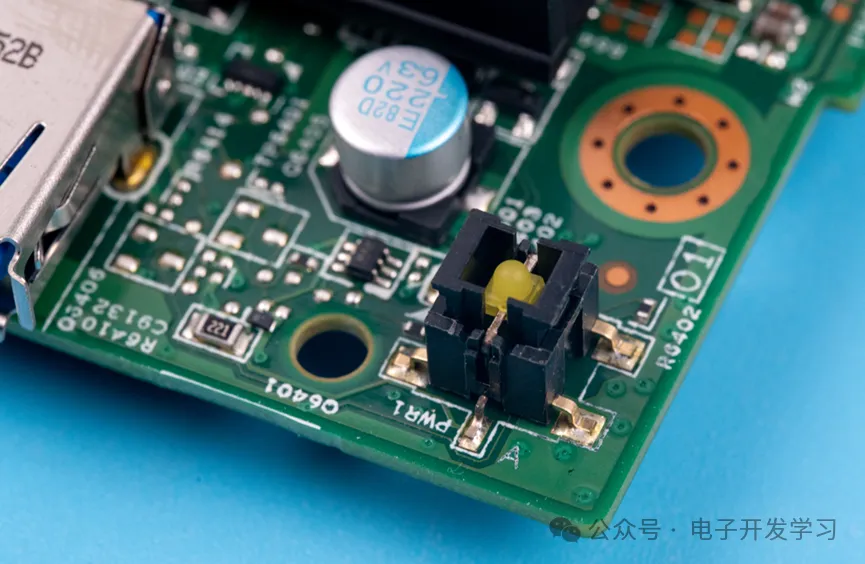

指示灯。

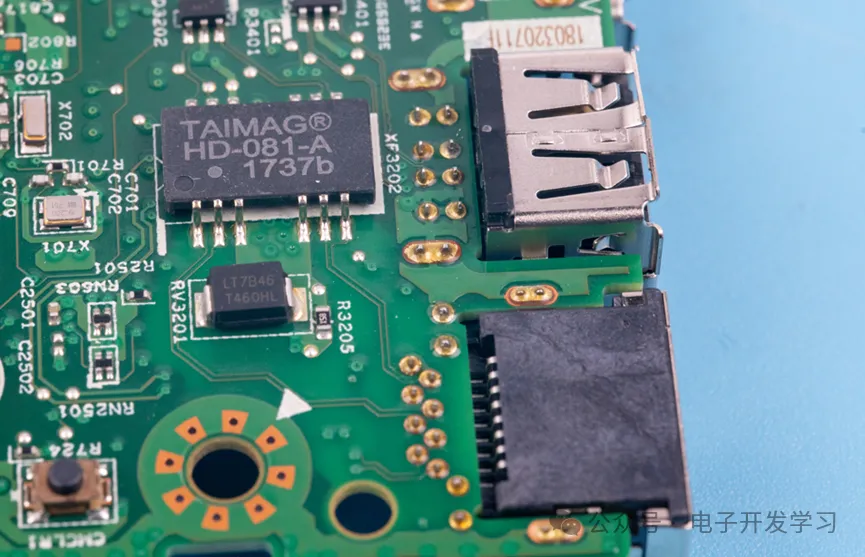

以太网收发器用的是RTL8111H，这是一颗PCIE接口的10/100/1000M速率的以太网PHY。在板子正面和背面各有一颗HD-081-A以太网变压器。

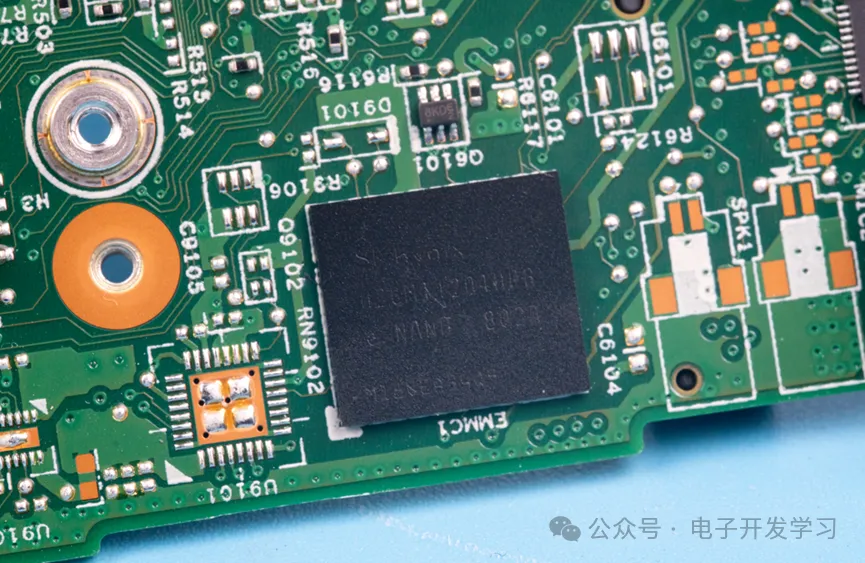

来自海力士的eMMC颗粒。

以上就是这个小主机的电路板全貌。这个小主机用的是intel Atom系列的CPU，四核心，基础频率1.44GHz，最高睿频1.92GHz，甚至赶不上一个高性能的ARM内核的SoC。而且内存仅2GB且为板载不可扩展。存储为8GB或者16GB，也是板载。看起来似乎很鸡肋，但是它比较好的一点是支持双显示器输出，最高分辨率可以达到2560x1600@60Hz，而且有一个千兆以太网接口。最最关键的是它的功耗非常低，正常运行功耗约5W左右，所以用来做一个小主机或许是不错的选择。

很多人用它刷iStoreOS或者安装轻量级Linux系统，用作家庭服务器、轻NAS。但是对于我一个嵌入式开发人员，我觉得它用来作为编译终端是最合适的。后续有条件的话，我可以给自己整一台服务器，然后把所有的项目都部署在服务器上，平时通过类似wyse3040这种小主机来远程连接服务器进行编译工作。
