有位粉丝知道我最近命里缺拆解的素材，于是寄来一个甲醛测试仪让我维修拆解。

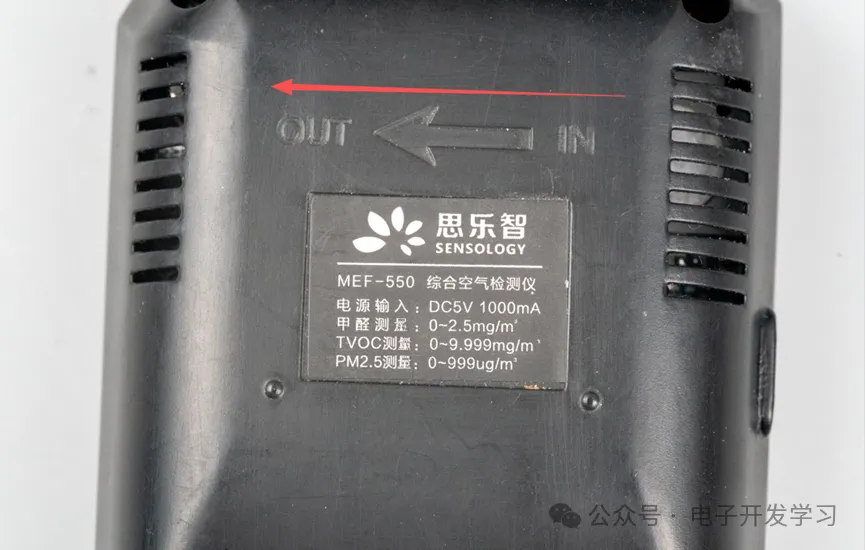

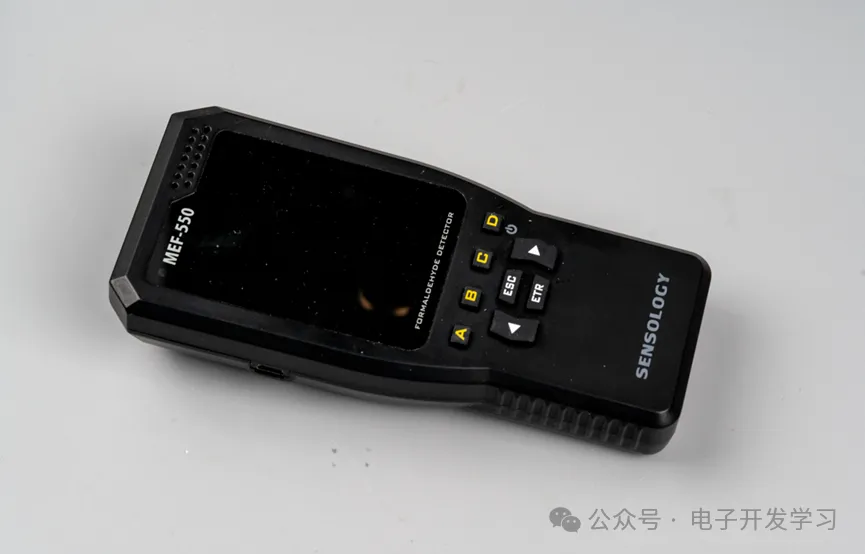

这个甲醛测试仪的品牌是思乐智，型号MEF-550，我发现叫它甲醛测试仪有点屈才了，人家是综合空气检测仪，除了甲醛，其他空气质量指标也能测，下面也写了，可以测甲醛、TVOC、PM2.5，还真不错。

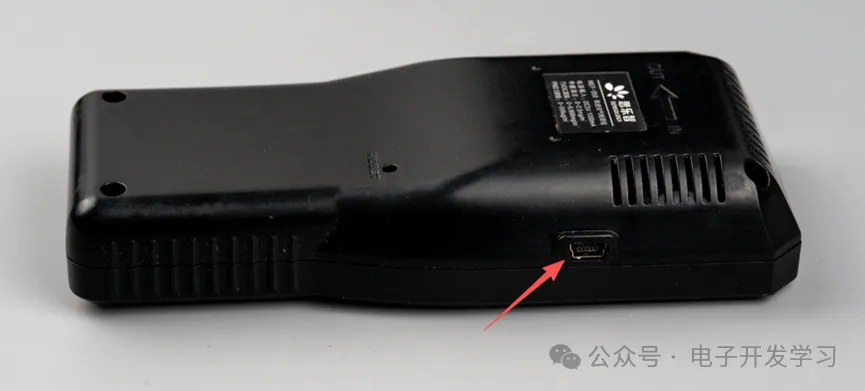

这个仪器用的还是很古早的那种Mini USB连接器，不过虽然古早，但是这种座子最起码比Micro结实。

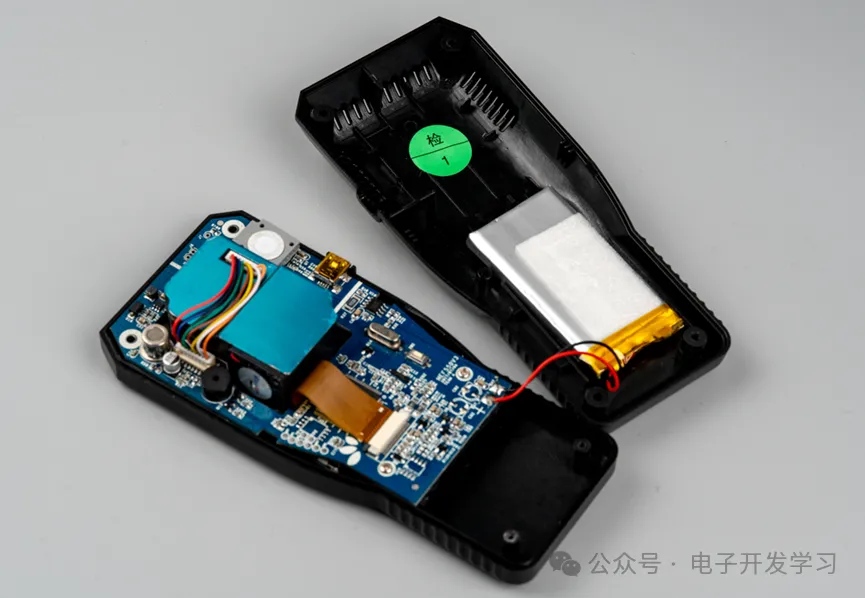

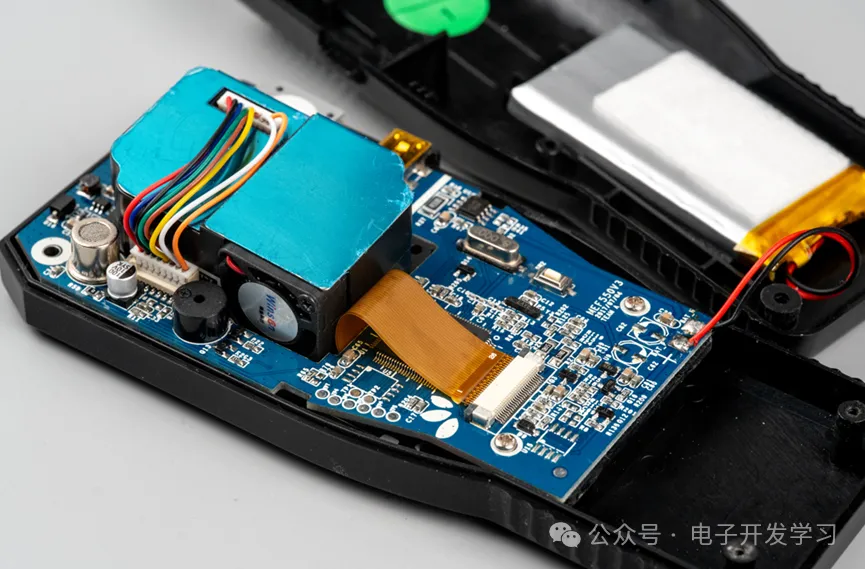

现在的问题是充完电之后不能开机。于是开始拆解，四颗螺丝拿到之后，可以轻松把前后壳分开。聚合物片状锂电池贴在后壳里面。前壳上固定了电路板。

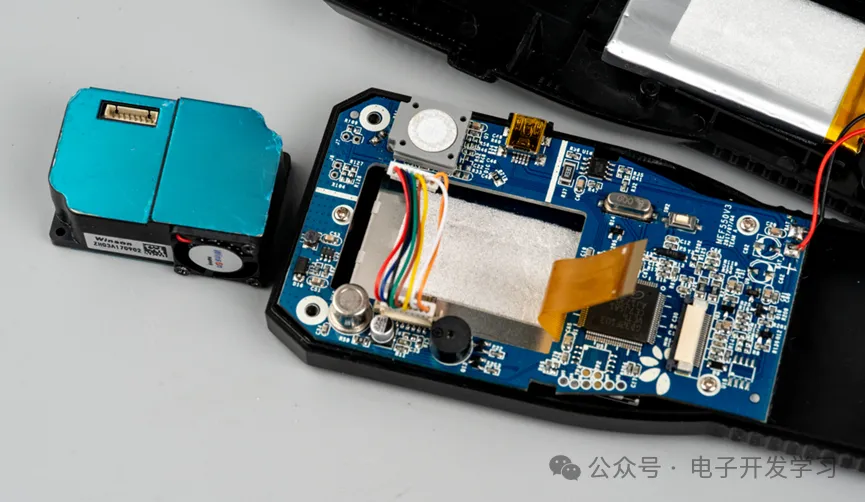

电路板中间被挖了很大的一个矩形洞，在这里放置了一个PM2.5传感器。这种传感器电商平台有很多类似的，价格在20元左右。拿掉这个传感器之后，可以看到下面是屏幕的背面。屏幕和电路板之间通过FPC排线连接，先断开排线。

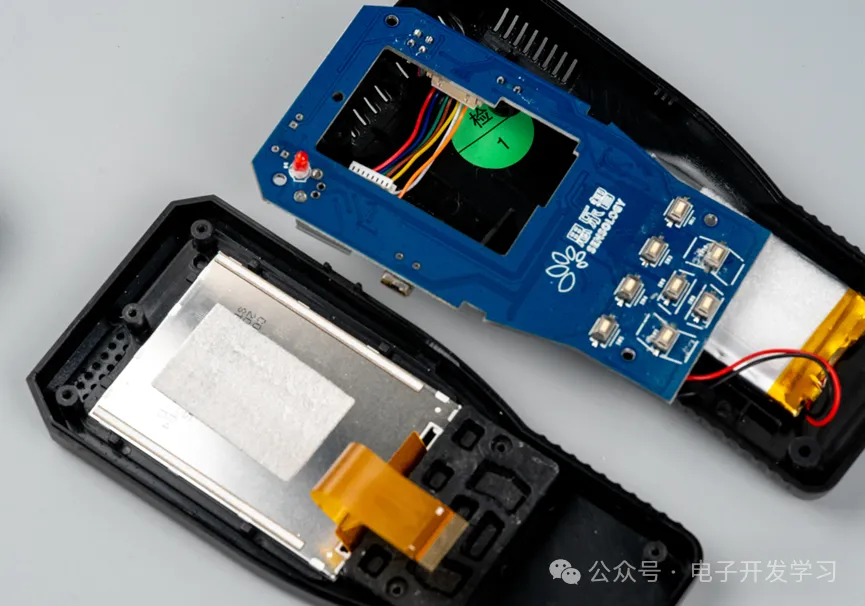

把电路板从前壳上拆下来，发现电路板前面除了一个LED指示灯和8个轻触按键之外，就没有其他东西了。

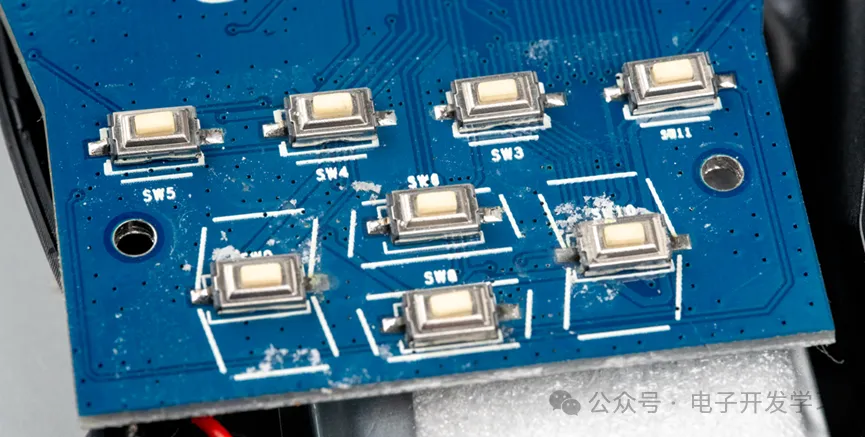

按键处电路板有轻微的水渍。

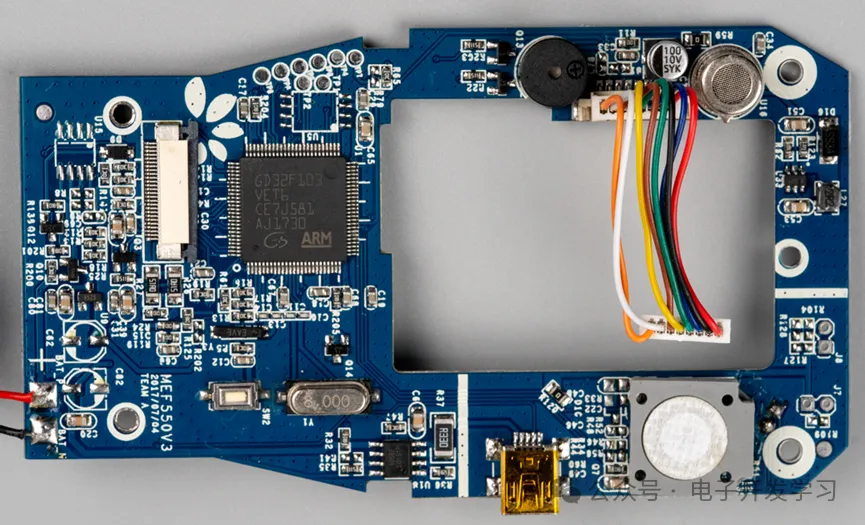

电路板正面全貌。电路板上有丝印说明这个板子是2017年左右的产品。

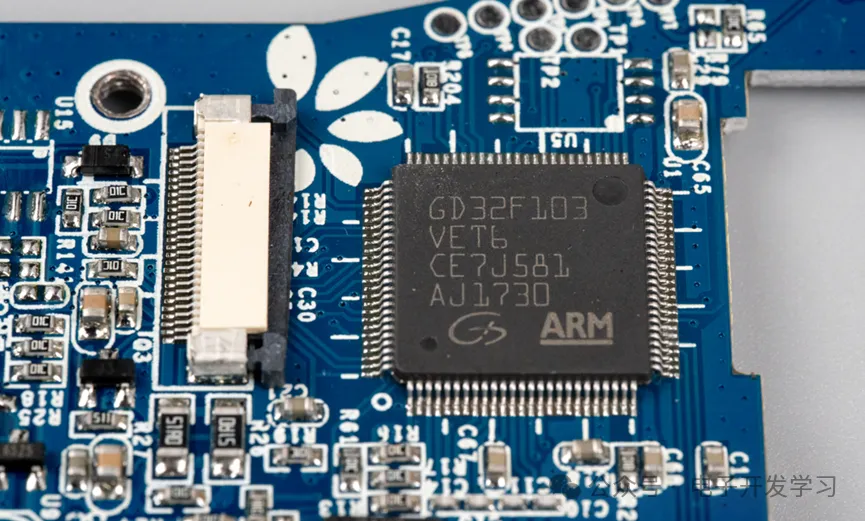

采用了一颗GD32F103VET6作为主控MCU，封装是LQFP-100。2017年就开始用GD的主控而不是STM32，说明这家公司做了一个正确的选择，假如这产品2020年还在售卖，估计采购一个STM32芯片都比卖一个甲醛测试仪产品还贵了。

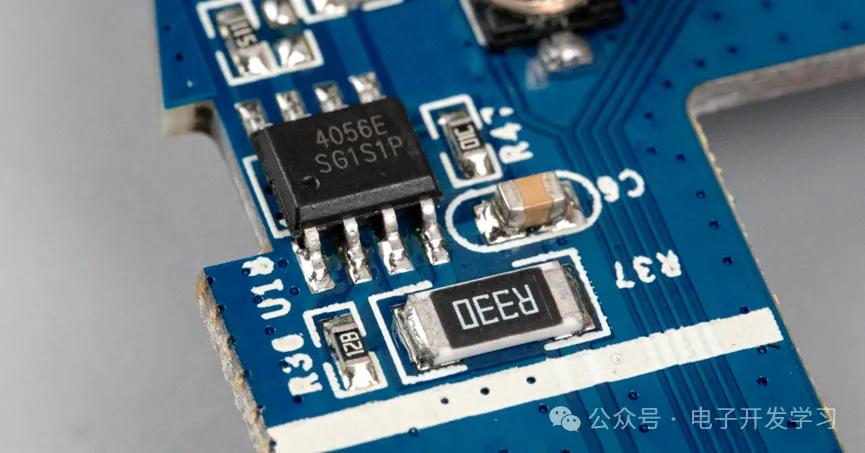

产品里既然有锂电池，那也避免不了板子上要有锂电池充电管理芯片。这里用的是TP4056E，品牌未知。

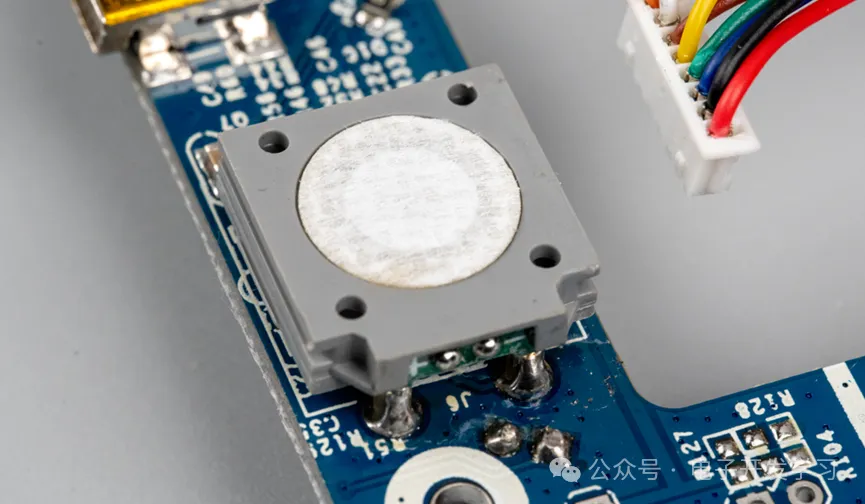

这是甲醛传感器，之前我自己房子装修的时候买了一个甲醛传感器diy了一个甲醛测试仪，所以对这玩意比较熟悉。

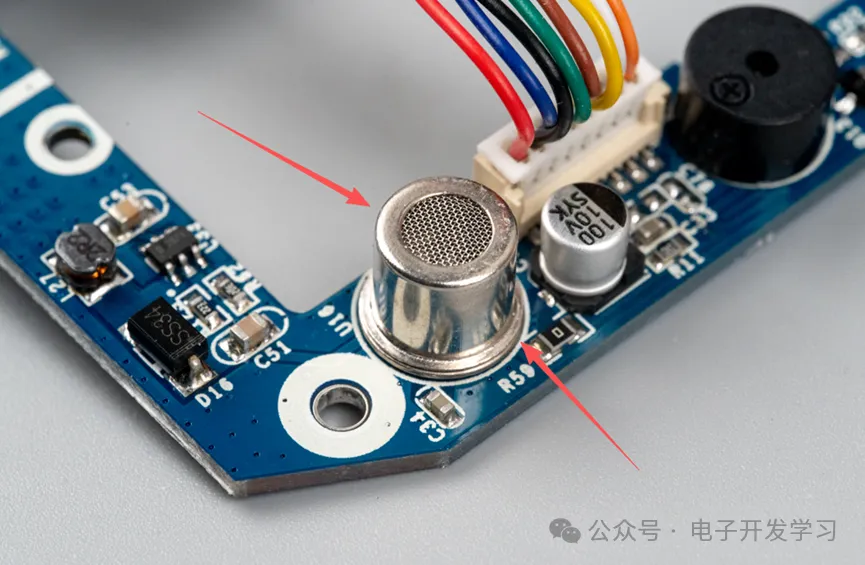

这个圆柱形金属壳，顶部有金属网的是TVOC传感器。TVOC是“总挥发性有机化合物”的英文缩写，它测量的并不是某一种具体的气体，而是指常温下容易挥发的有机化合物的总称。比如油漆、涂料、胶、壁纸、厨房烹饪甚至打印机挥发出来的气体等等。相当于是对空气环境做一个整体评估。这也就能理解为啥这玩意叫甲醛测试仪有点屈才了。

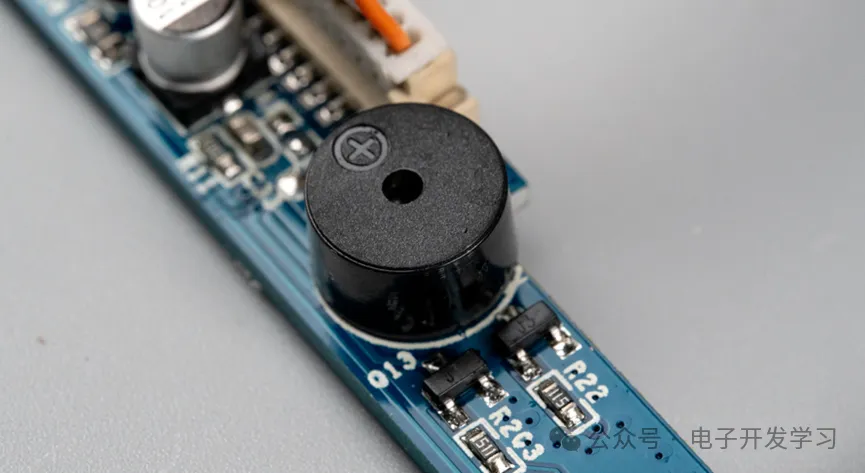

上面还有一个蜂鸣器，估计是测到超标之后鸣叫用来警示的。

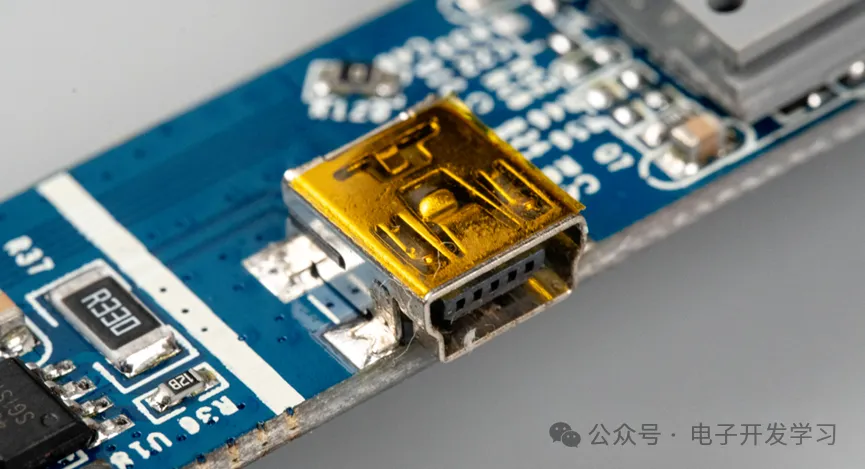

前面说过的那个Mini USB连接器，在这里可能唯一的作用就是充电口。

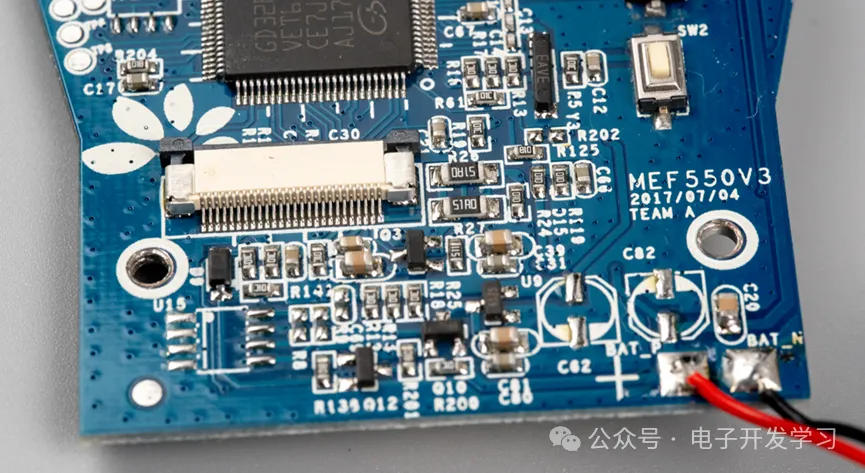

这个板子上的一键开关机电路部分。

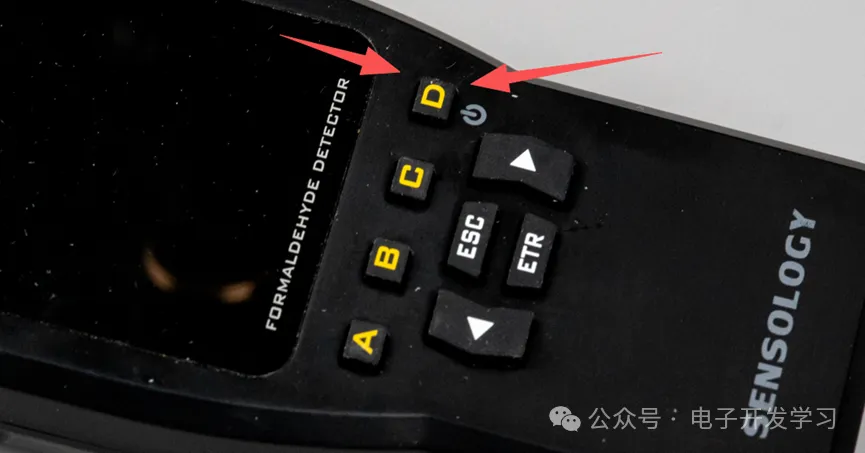

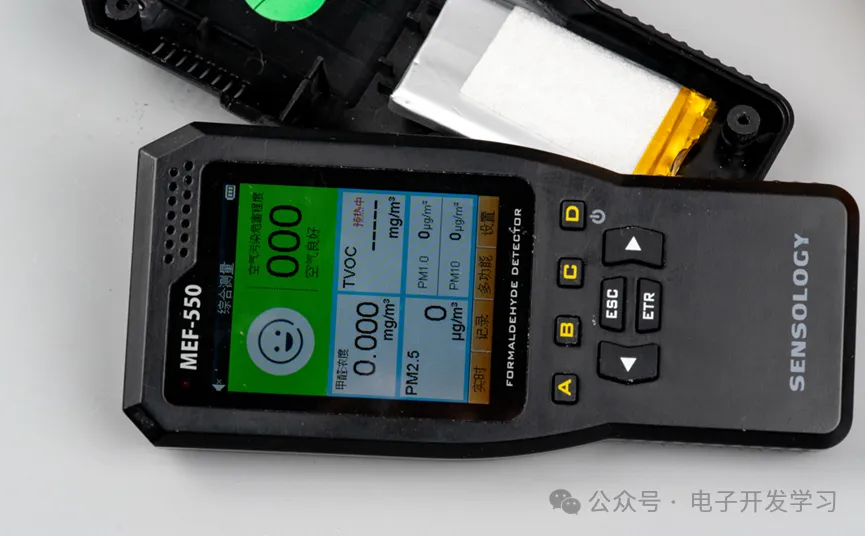

我们看人机交互界面，这个D按键下面的壳体上还印刷了一个开关机标志，那说明这个按键有两个用途，我测试发现，长按是开机关机，开机之后短按是功能按键。要实现这样的功能，就需要有一个一键开关机电路。

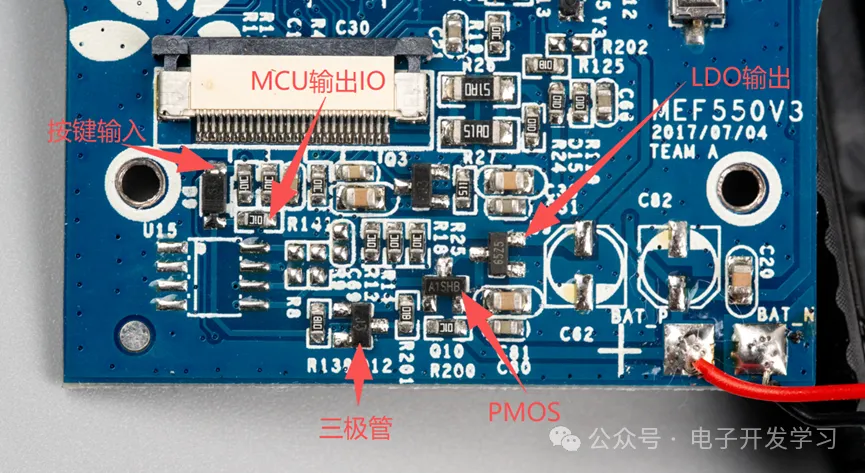

上面标注的是这个一键开关机电路涉及的器件，简单来说，就是：当开机按键长按之后，三极管的基极电平拉高，驱动PMOS导通，从而让LDO和锂电池的正极导通，这时候LDO输出3V电压，MCU得到供电之后开始工作。MCU工作之后，会延迟一定时间之后，在其64引脚输出高电平，这个信号通过一个10K电阻继续拉高三极管基极电压，从而让PMOS持续导通，测试仪就能持续有电工作了。在这种开机状态下，短按开关机按键被MCU识别后当作功能按键处理，但是长按会被识别为关机按键，从而拉低输出，让PMOS断开，LDO输入失电后整个系统掉电。但是在这之前，MCU还有时间完成一些读写Flash的工作，避免损坏Flash。

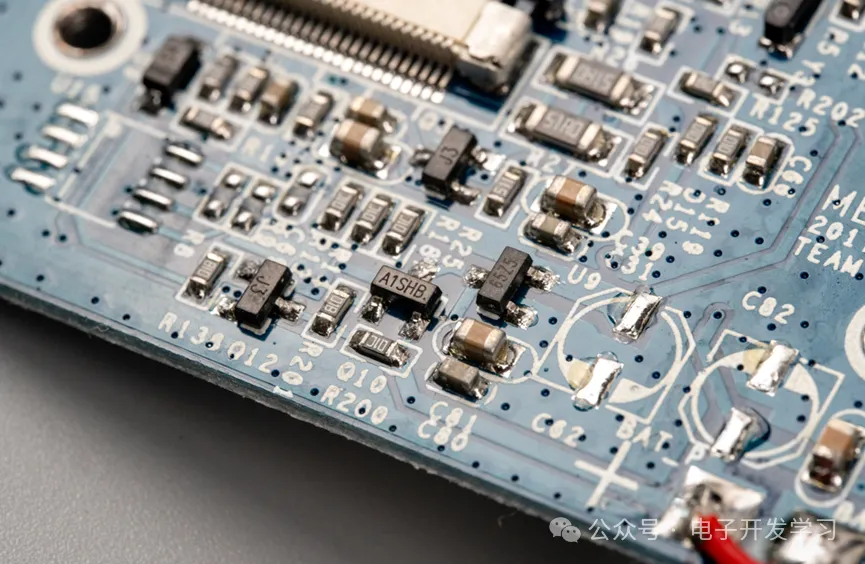

以上电路涉及的器件丝印特写。我觉得不能开机的关键原因就是这一块电路出了问题，但是我用万用表测发现一切OK，并没有预想的不能上电的问题。

于是我又把排线安装上，惊讶地发现它竟然好了，可以开机了。瞧，这就是硬件大神的磁场，直接影响了这个坏掉的甲醛测试仪，当它身处于我散发的强大磁场之中时，它就开始吸收我的磁能并修复了自己损坏的七经八脉，最终涅槃重生，着实可喜可贺啊。

好了，既然成功修复了，那就把它装回去吧。

修好之后给粉丝拍视频说了一下，粉丝很高兴，给我转了50维修费。去闲鱼看了一下，这个甲醛测试仪最便宜的卖39，于是我实在不好意思拿了这50维修费，于是给退回去了，毕竟实际上我也没修，估计就是里面排线松动了而已。
