一、培训案例：心形流水灯的创意技术双内核

本次培训聚焦的 **“三极管电容心形流水灯”项目，是电子技术入门领域的创新实践载体。它在传统流水灯的基础上，通过LED 阵列的 “心形” 拓扑设计与多组三极管 - 电容回路的时序协同 **，实现 “心形轮廓内 LED 依次点亮、循环流动” 的动态视觉效果，既融合了NPN 三极管的开关特性“电解电容的充放电控制” 等核心技术，又通过 “心形外观” 的创意表达，打破了电子实践 “重功能、轻美学” 的传统认知。

二、培训过程：从理论解构到实操落地的全链路教学


1. 理论教学：分层解析 “心形流水” 的电路逻辑

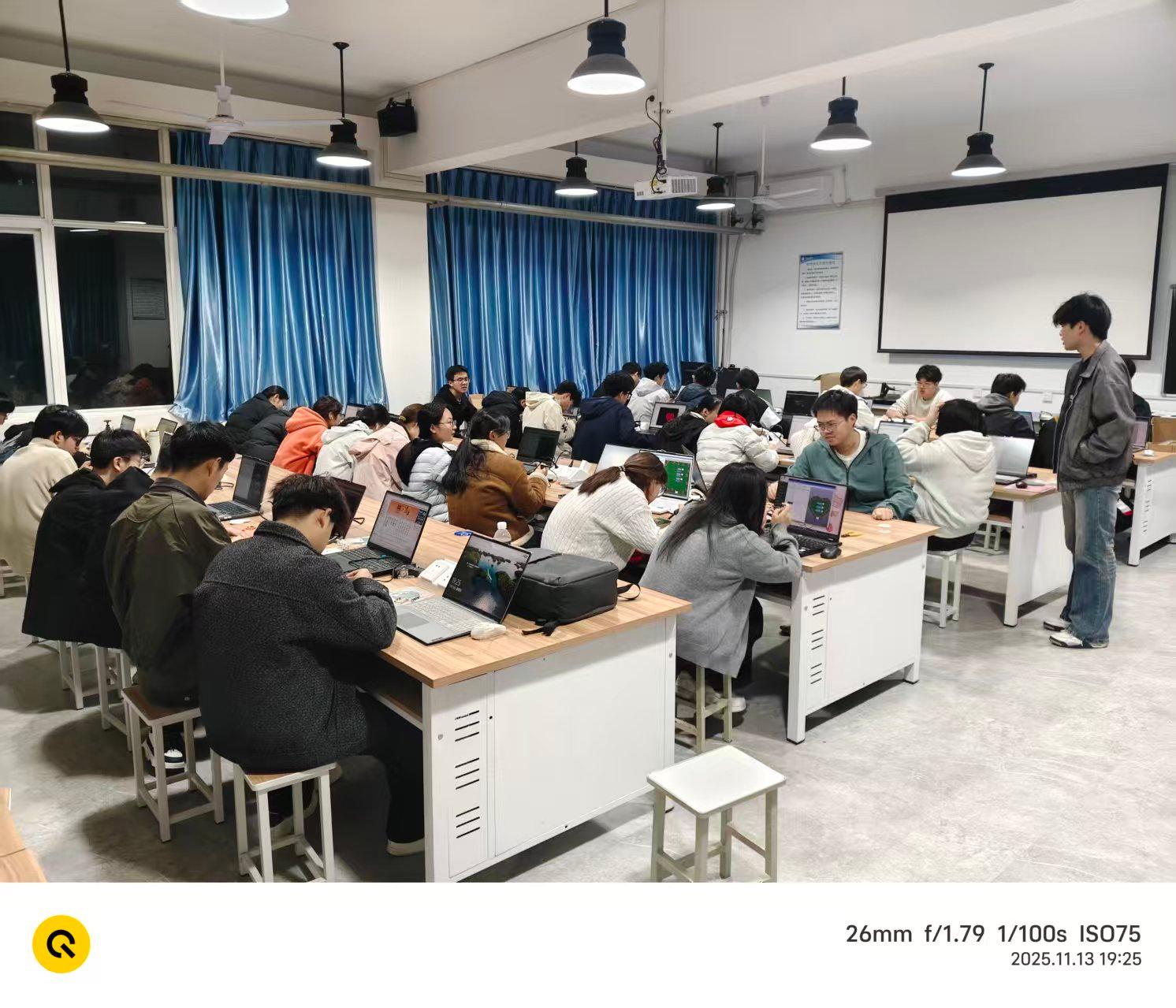

讲师以 “可视化 + 互动化” 的教学模式，结合嘉立创 EDA 仿真工具与板书，逐层拆解核心知识：

  • 布局逻辑：将心形 LED 阵列划分为 “上弧区、下弧区、顶点区” 三大功能模块，每个模块由独立的 “NPN 三极管（S8050）+ 10μF 电解电容 + 220Ω 限流电阻” 支路控制。通过设计不同支路的电容充放电时序，实现 “从顶点区到下弧区再到上弧区” 的流水节奏，让学员理解 “区域化控制” 是复杂造型流水灯的设计关键；
  • 元件协同：重点讲解 “多组三极管如何分时导通”—— 当某支路电容充电至三极管基极导通阈值时，该支路 LED 点亮，而其他支路因电容未充满处于截止状态，最终通过电容容量差异（如部分支路采用 22μF 电容）实现流水速度的层次化；
  • 创意延伸：引导学员思考 “如何通过调整电容参数或增加支路数量，实现‘慢流水’‘快闪交替’等个性化模式”，培养其从 “技术执行者” 到 “创意设计者” 的思维转变。

2. 实操焊接：攻克 “心形 PCB” 的工艺挑战

学员围绕 “心形外观的精准呈现” 开展实操，过程通过高清影像全程记录：

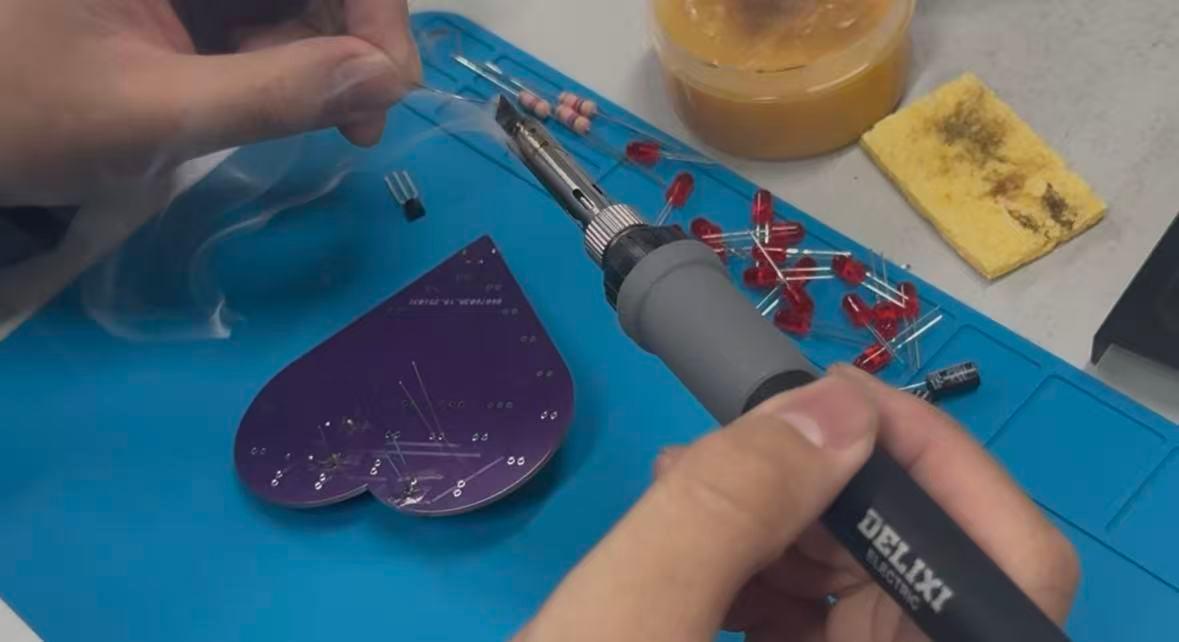

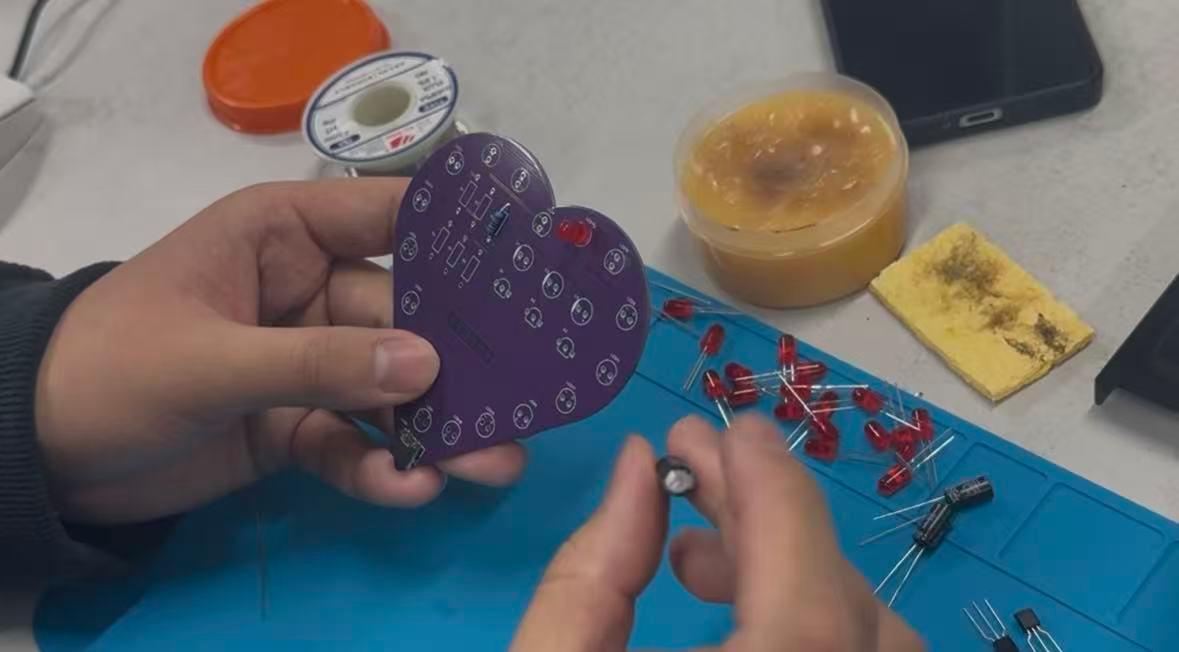

  • 元件分拣与布局规划：先在 PCB 板上用马克笔勾勒 “心形轮廓”，再按 “上弧、下弧、顶点” 区域分拣 S8050 三极管（区分 E/B/C 引脚）、10μF 电解电容（标注正负极）、LED 灯（长脚为正极，需按心形点位逐一定位），确保元件布局与心形造型完全契合；
  • 焊接工艺与细节控制：因心形 PCB 存在 “弧形走线”，讲师特别强调 “焊点圆润度”（需用烙铁匀速上锡，避免焊点过大或过小）、“元件与 PCB 的垂直性”（防止 LED 倾斜导致心形轮廓变形）。针对初学者易出现的 “虚焊、短路” 问题，讲师采用 “焊点放大镜 + 万用表通断测试” 的方法实时巡检；
  • 过程留痕：拍摄 “心形 PCB 布局草图→元件焊接过程→局部点亮测试” 的高清照片组，完整记录从 “平面设计” 到 “立体心形” 的成型全流程，为后续复盘与传播提供直观素材。

3. 调试排障：让 “心形” 完美流动的技术淬炼

通电测试阶段，学员普遍遇到 “心形轮廓残缺”“流水方向紊乱”“亮度不均” 三类问题，讲师采用 “区域化排查 + 参数优化” 的方法逐一解决：

  • 区域点亮测试：将心形划分为多个子区域，逐一短接三极管基极测试单区域 LED 是否点亮，排查是否因某支路灯珠极性接反或三极管引脚焊接错误导致区域失效；
  • 时序同步调试：通过替换不同容量的电解电容（如将部分 10μF 电容更换为 4.7μF），调整各区域 LED 的点亮间隔，确保 “流水方向与心形轮廓的视觉协调性”；
  • 亮度优化：针对 “区域亮度差异”，指导学员微调限流电阻阻值（如将部分 220Ω 电阻更换为 150Ω），结合万用表测量 LED 两端电压，实现心形整体亮度的一致性。

本次培训以 “心形流水灯” 为创意锚点，成功构建了 “技术学习 + 创意表达” 的双重实践场景。学员不仅扎实掌握了三极管、电容的核心应用逻辑，还掌握了使用 更在 “心形外观” 的打磨中体会到电子设计的美学价值。从作品完成度与传播反馈来看，该案例既实现了电子技能的有效传递，也为入门级电子实践提供了 “功能与美学协同创新” 的示范范式
