为什么家电的电源板清一色是单面板？

置顶

精

活动

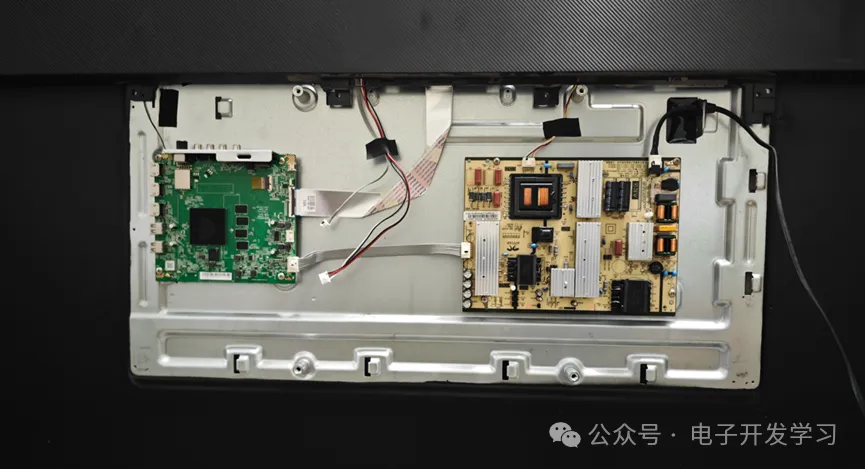

在65寸电池机后壳打开之后有两个板子。左侧的绿色电路板就是电视机的主板，我们前面写了它是如何实现两层板搞定四核SoC+四颗DDR颗粒的布局布线，其布线水平真的是令人拍案叫绝！今天我们再看看右边的这个电源板。

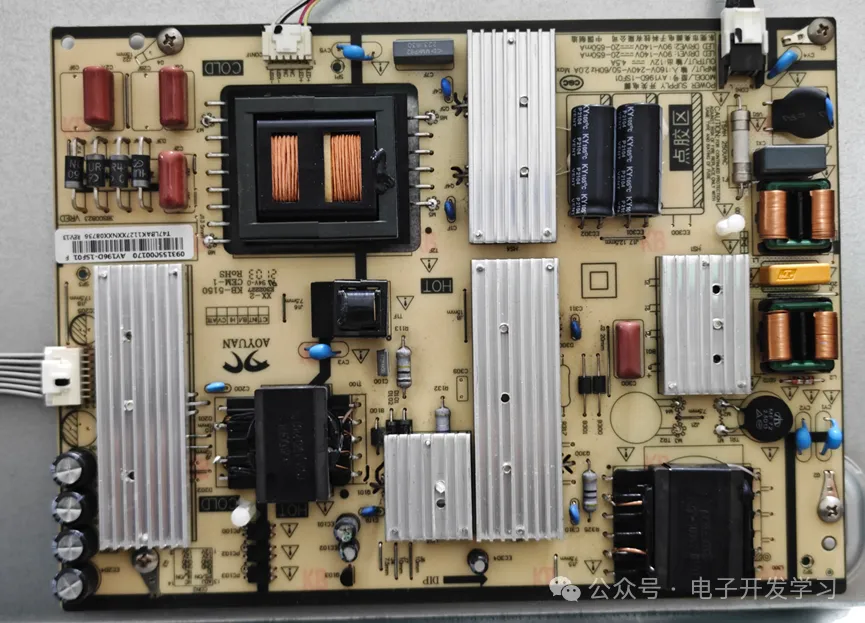

这是这个电视的电源板。单面板，一面是插件器件，另一面是贴片阻容和走线、铜皮。

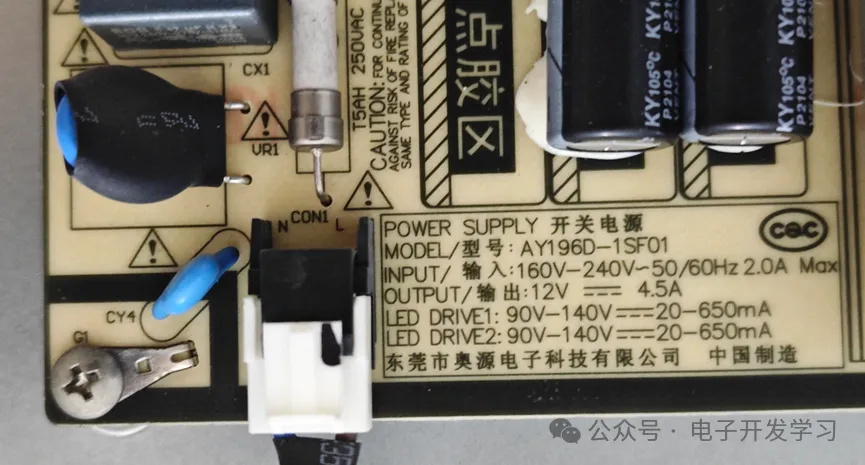

丝印显示：电源板由东莞市奥源电子科技有限公司提供。除了12V4.5A的电源输出之外，还有两路LED恒流驱动输出。

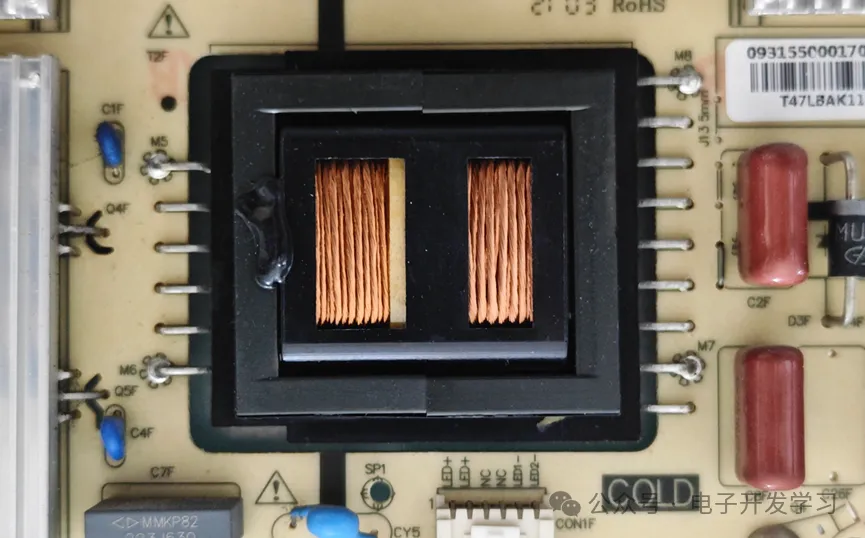

变压器细节。

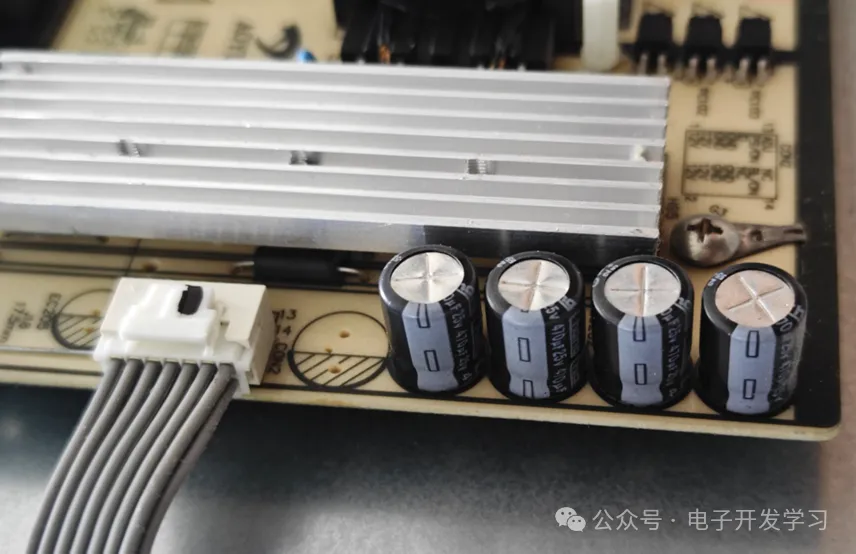

板子上的输出排线和电容。

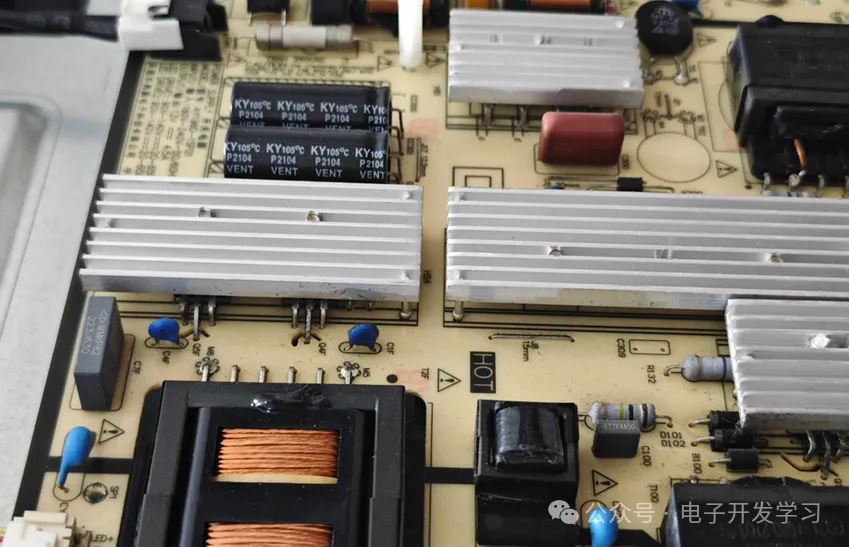

功率开关器件上有铝型材散热片。

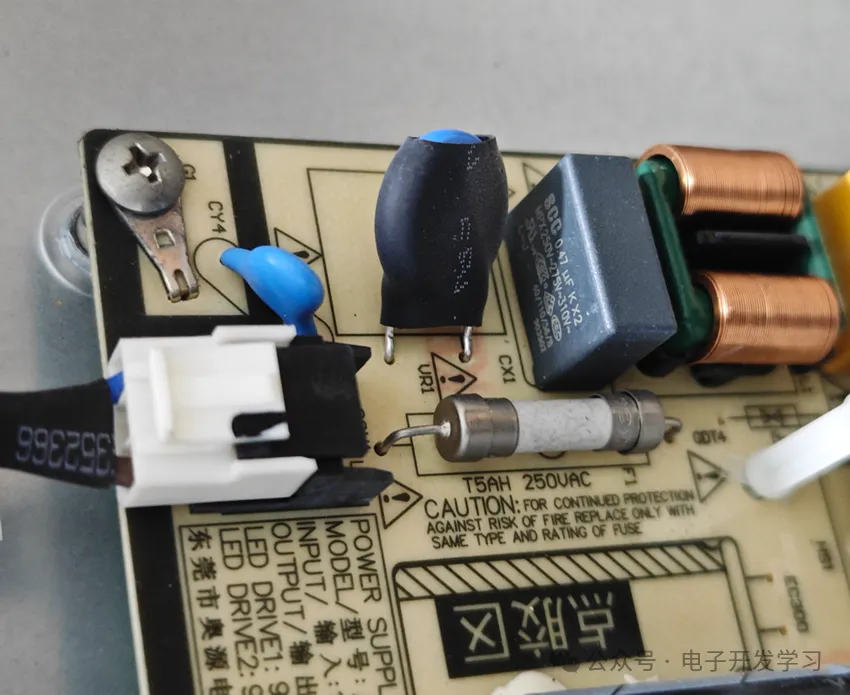

电源输入、保险丝、压敏电阻、Y电容。

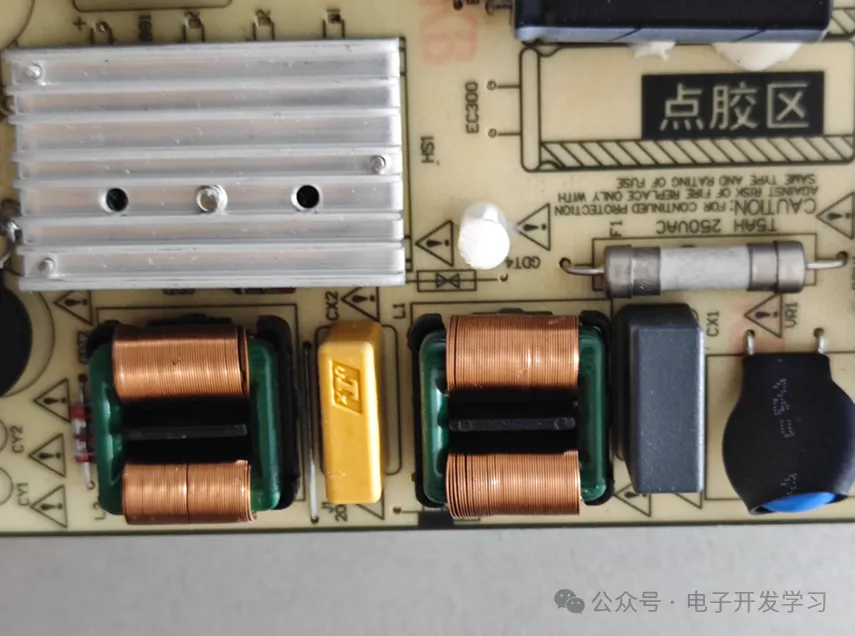

共模滤波电感和X电容。

其实拆解的东西多了，就发现，很多家电里面的电源板都用的是这种单面板，比如之前拆解过的咖啡机、空气净化器等等，索尼的游戏机里也用的是这种电源板。

这主主要原因有以下几点：

1、电源板复杂度低。家电中的电源板常用的拓扑非常经典且成熟，元器件都是固定的。而且走线简单，采用一面放置器件，另一面放置走线就可以搞定，少数地方走线绕不过去的可以通过一个插件电阻当作跳线来搞定。

2、单面板可靠性更高。因为不涉及到过孔，所有器件的焊接都在一面实现，所以杜绝了长时间大电流工作的情况下过孔被电化学腐蚀而导致断路、短路等情况。

3、维修方便。这个非常容易理解，虽然在维修现场，一般都是更换板子然后带走，但是这些板子被带回去之后往往会集中检修。

4、电源板往往不是主机厂自己做的，而是提需求由专业的电源板生产厂家给供货。而电源板厂在方案成熟度、成本控制等各方面已经达到了非常成熟的水平，所以可以说这种电源板，是成本性能折中的产品。
