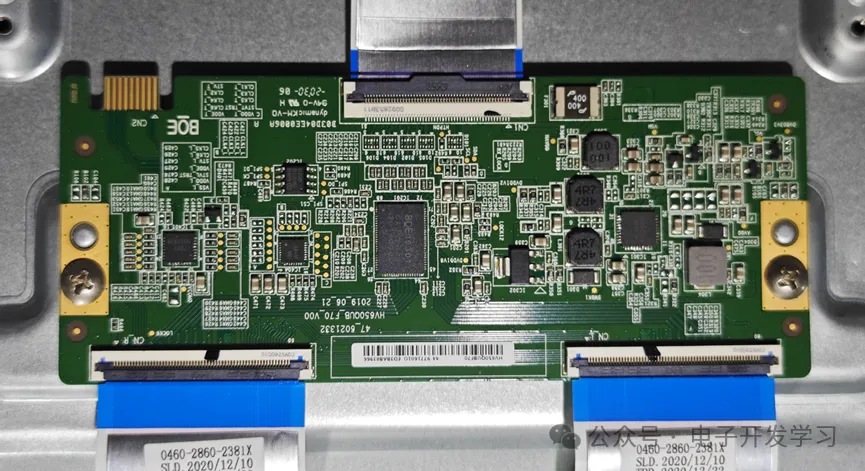

前面我们拆解维修65寸电视的时候，看到除了主板和电源板，还有这样一个电路板。这个电路板是做什么的呢？

其实像显示器、电视里面都有这个板子，它的名字是TCON板。TCON板是电视机和显示器的核心部件之一，直接决定了你最终看到画面的质量。

它上接主板、下接屏幕排线。主要作用有以下几点：1、vbo信号转成p2p信号；2、产生屏幕的行开关信号，goa信号；3、提供面板工作需要的所有电源轨电压；4、tcon芯片还集成了一些图像处理算法；5、提供给液晶充电的dac所需的多个基准电压。

简单点来说，主板相当于总司令部，发出要显示内容的原始指令，比如在屏幕左边x，y的位置显示一个红色的点。而屏幕面板上的像素点就相当于是很多个士兵，负责执行命令，显示不同的颜色。而TCON在这里面相当于是前线指挥官，它收到总司令部的命令之后，进行翻译、处理、最终把对应的任务分配到每个士兵，让他们在规定的时间点完成每个像素点的颜色显示。

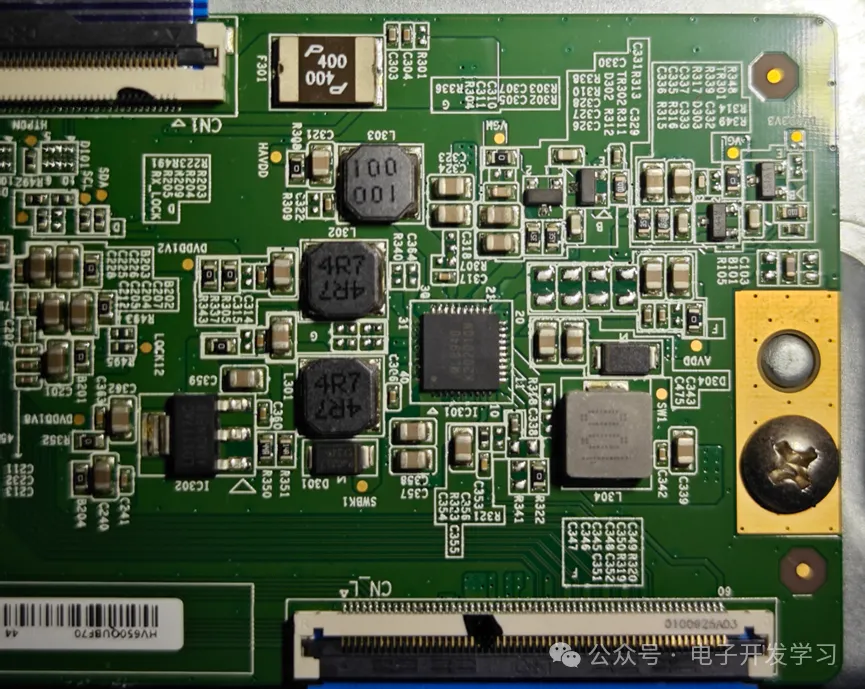

板子上的电源管理电路。

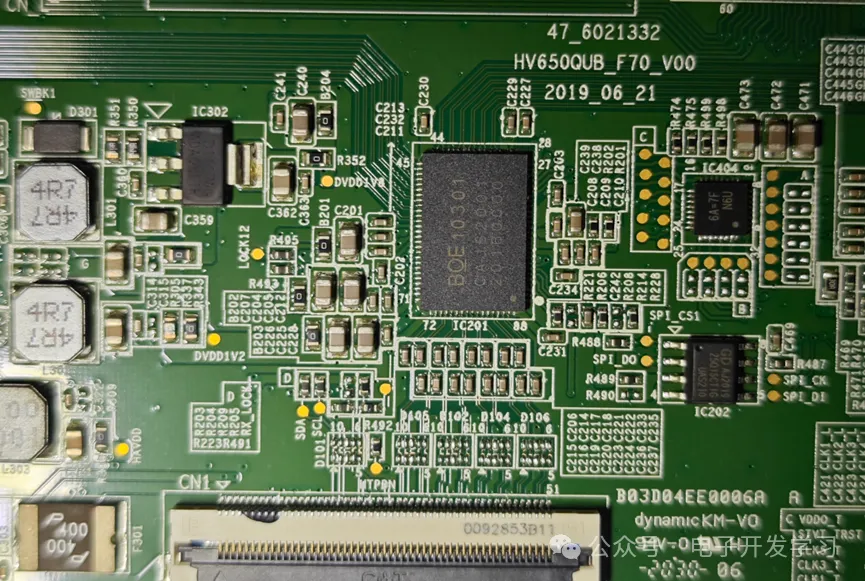

中间的芯片是BOE10301，是京东方定制物料。从下面看有8对VBO信号，针对60Hz低刷，8对VBO够用了，但是如果是120Hz高刷的话，需要16对VBO信号。上面有12对P2P信号，对应12个Driver。

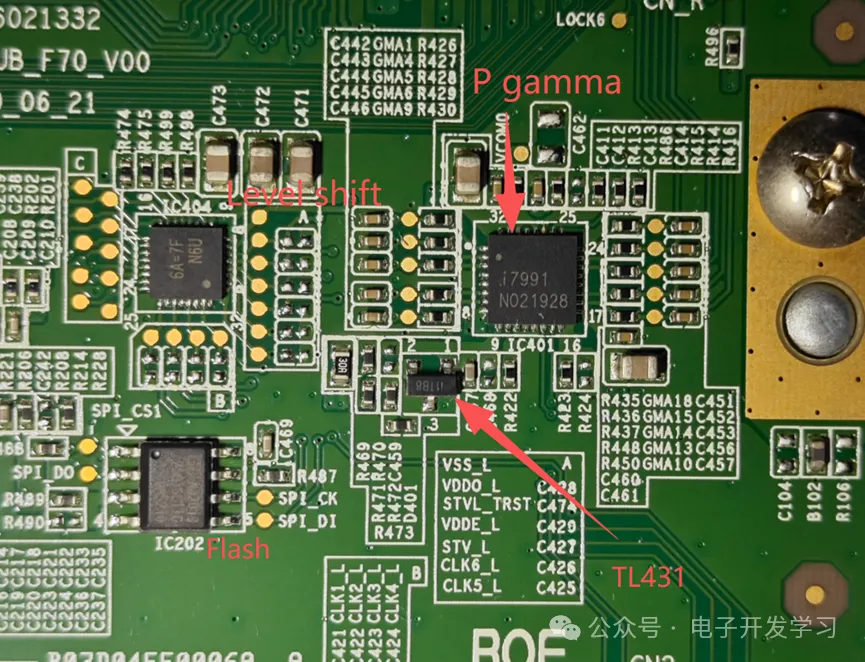

板子上的level shift、P gamma、TL431基准源、Flash等器件。这个板子上的丝印摆放得非常工整且直观，还是值得学习的。

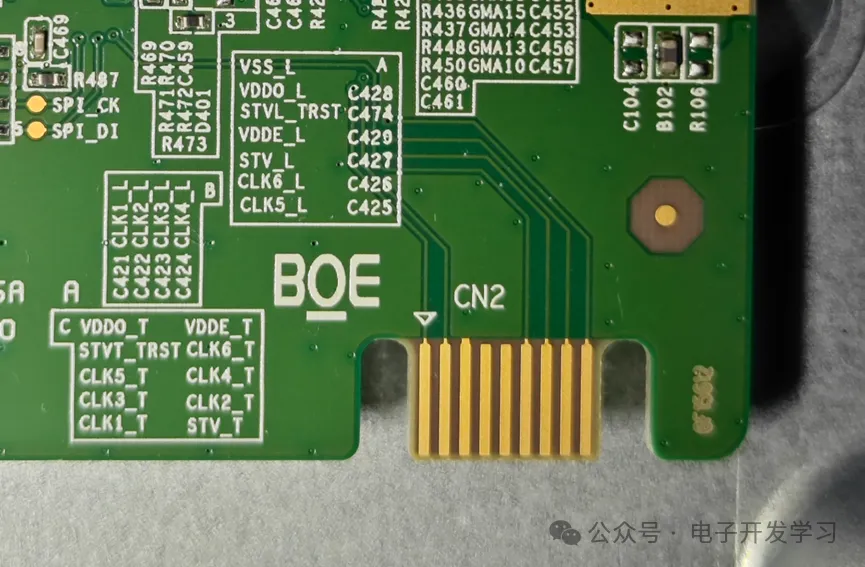

板子的一脚看到了这样的9pin金手指设计，看起来应该是调试时使用。pmic pgamma tcon一般是先配置好，再贴片，预留这样一个金手指接口，调试时可以适配HDMI的线材插入。实际上使用的信号并不是HDMI，而是I2C信号。

我们设计电路板时，往往有些接口极少用到，但是又必须有。这种情况下，可以使用这种金手指的方式，但是前提是板子的厚度要刚好能插入到连接器中。

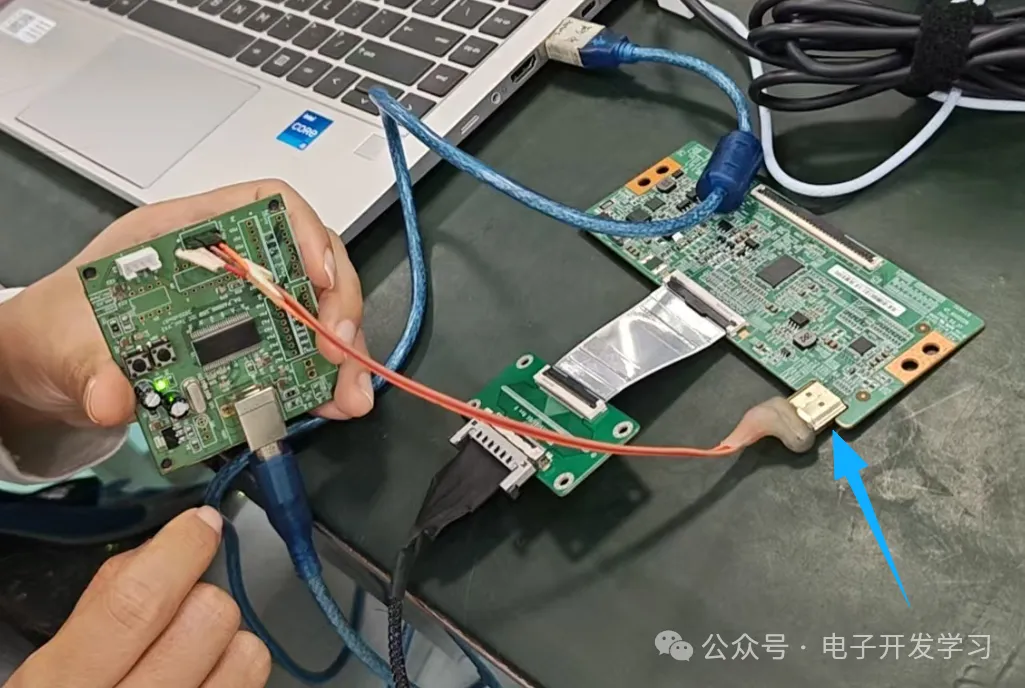

这是使用这个金手指调试口调试的过程。

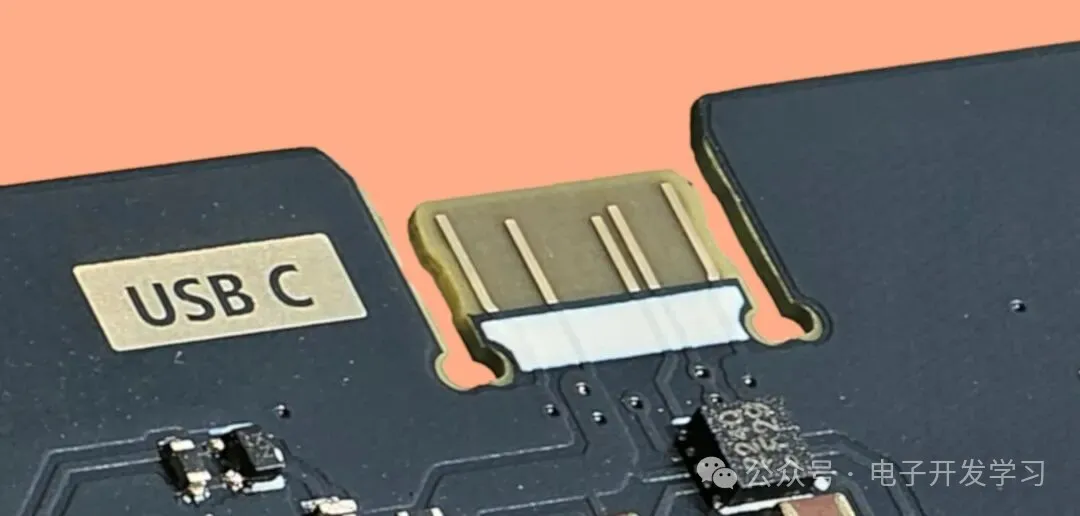

类似的方案，我们在github上开源的一个项目中也可以看到，这个板子上把Type-C口做成了PCB板载金手指，这样可以节省一个Type-C连接器。

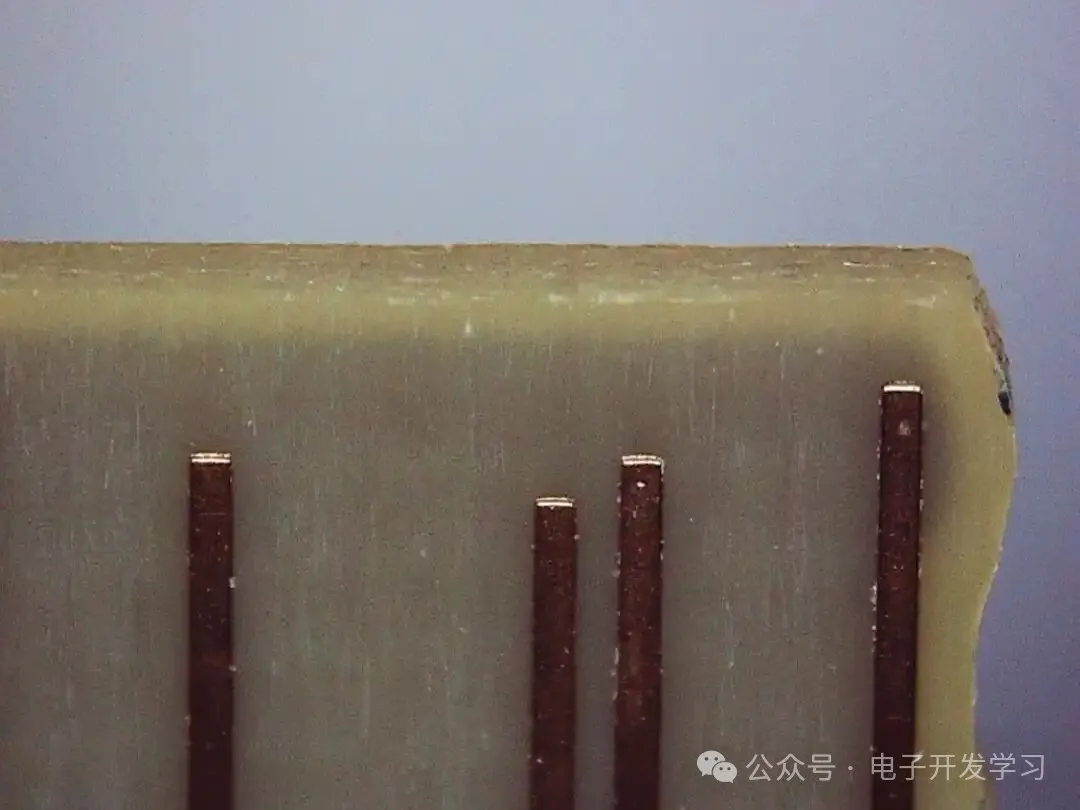

开源链接中提到这个金手指接口可以支持100次无电源拔插循环，5次6V5A负载下的拔插循环，以及5次20V1.5A负载下的拔插循环。虽说次数很少，但是对于个别情况下需要很少插入次数的设备来说，这样的接口还是很经济的。

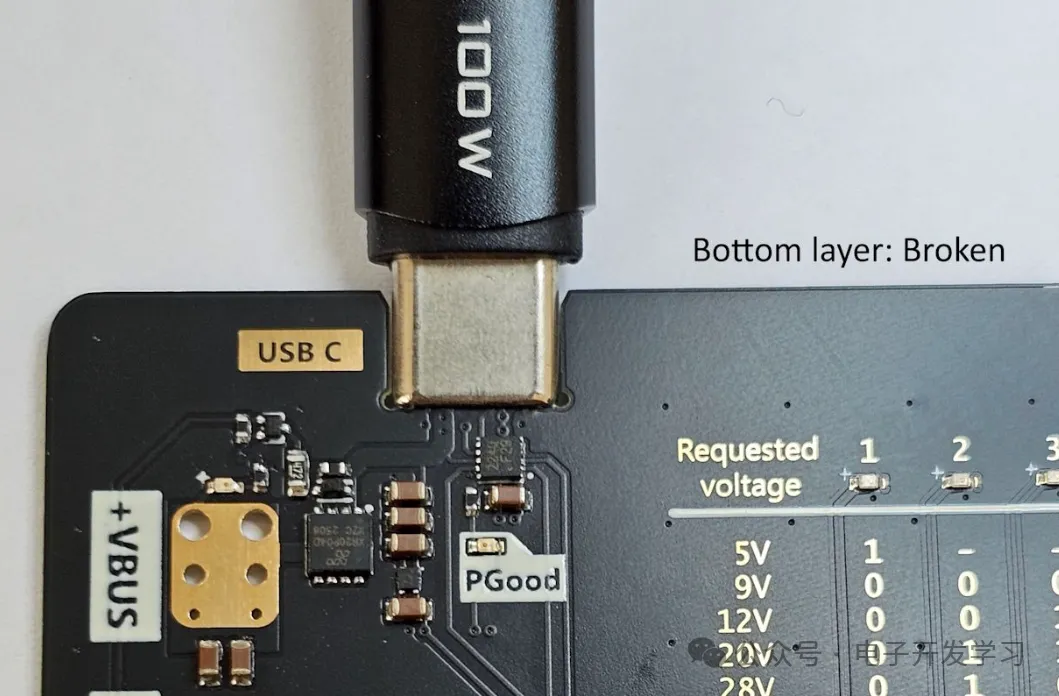

这是插上之后的效果。

以上这个板子就是65寸电视机里的TCON板，关于板载金手指调试接口顺便提到了github上的开源方案。谢谢大家的阅读。
