在电子电路的趣味实践中，基于电容三极管的闪烁流水灯以其独特的 “无单片机纯硬件驱动” 设计，成为电子爱好者探索模拟电路魅力的经典载体。本次培训聚焦电容与三极管的协同作用，让学员在 “硬件级流水闪烁” 的创作中，深入理解模拟电路的时序逻辑与放大驱动原理。

一、培训案例介绍：纯硬件驱动的 “光影魔术”

本次培训的核心案例是 **“电容三极管闪烁流水灯”，它摒弃了复杂的单片机编程，完全通过电容充放电的时序控制与三极管的开关放大作用 **，实现多组 LED 灯的流水式闪烁。

该案例的电路核心由多组 RC 充放电路（电阻 + 电容）和NPN/PNP 三极管阵列构成：电容的充放电过程产生时间差，使各组三极管依次导通，进而驱动对应的 LED 灯组按序点亮、熄灭，形成 “流水” 效果。这种纯硬件驱动的设计，让学员能直观理解 “电容是如何‘控制时间’、三极管是如何‘放大驱动’” 的模拟电路底层逻辑，是从 “数字电路学习” 转向 “模拟电路探索” 的绝佳入门案例。

二、培训过程记录：从元件识别到电路焕活

1. 理论教学：解析电容与三极管的 “协作密码”

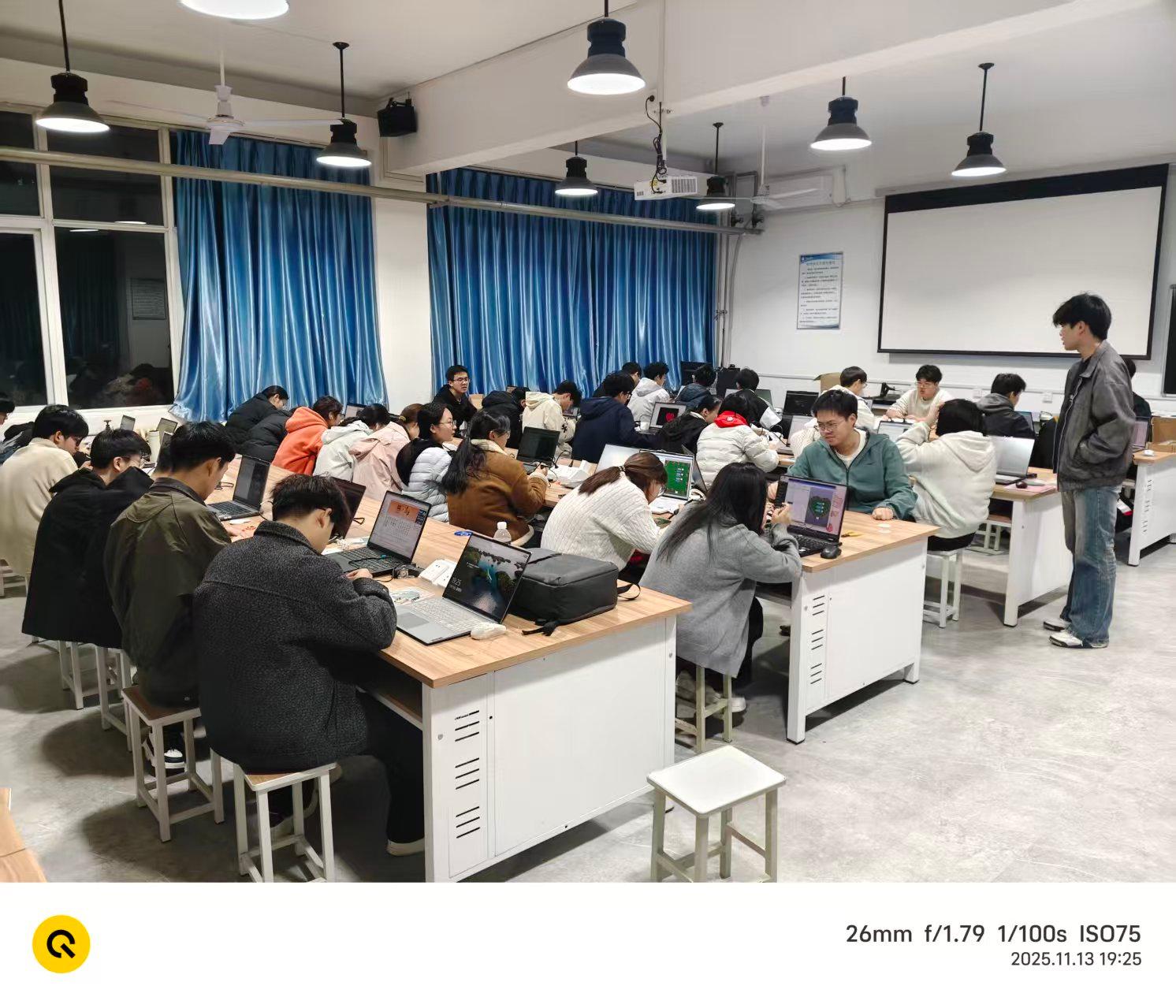

培训伊始，讲师围绕电容充放电原理、三极管开关特性、RC 时间常数计算、电路拓扑结构展开理论讲解。通过动画演示与公式推导结合的方式，拆解 “电容如何产生时序、三极管如何驱动负载” 的核心逻辑 ——

• 电容的 “电压不能突变” 特性，使其成为天然的 “时序发生器”，不同容量的电容搭配电阻，能产生毫秒级到秒级的时间差；
• 三极管作为 “电子开关”，可通过基极的微弱电流控制集电极的大电流，轻松驱动多颗 LED 灯的点亮与熄灭。

讲师还对比了 “单片机驱动” 与 “纯硬件驱动” 的差异，让学员理解两种技术路径的适用场景，建立更全面的电子电路认知。

2. 实操指导：焊接与调试的 “细节博弈”

进入实操环节，学员需完成从 “元件分拣” 到 “电路调试” 的全流程操作，培训过程的高清记录捕捉到诸多关键细节：

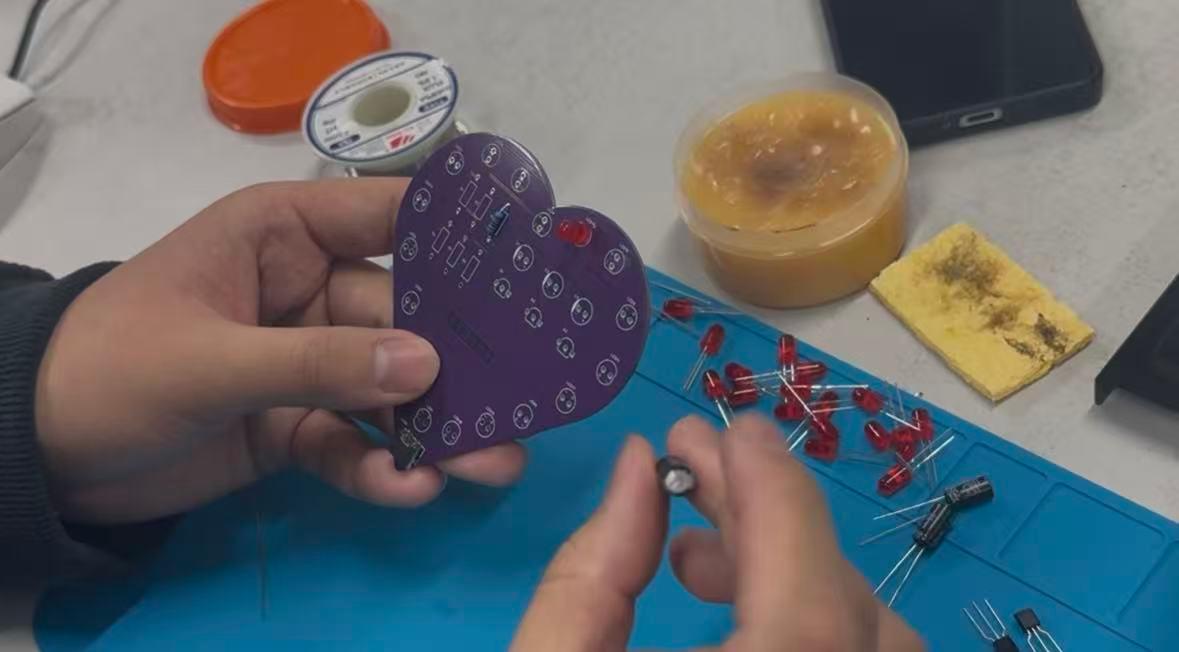

• 元件识别与焊接：重点强调三极管的引脚极性（基极、集电极、发射极的区分）、电容的容量与耐压值（如 10μF/16V 电解电容的正负极识别）、电阻的阻值精度（通过色环准确读取）。讲师示范 “三极管卧式焊接”“电容立式焊接” 的规范手法，避免因焊接不当导致的短路、虚焊问题。
• 电路调试：当学员完成焊接后，接入电源时并非所有灯都能 “按序流水”。讲师指导大家用万用表 “电压档” 测量电容两端电压变化、“电流档” 检测三极管各极电流，定位问题 ——
• 若某组灯常亮不闪，多为三极管击穿或电容短路，需替换元件；
• 若灯闪烁不同步，多为RC 时间常数不匹配（电阻 / 电容参数误差过大），需更换精度更高的元件或调整电阻阻值。

在一次次 “测量 - 替换 - 重试” 中，学员们逐渐掌握了模拟电路 “凭参数说话、靠波形分析” 的调试逻辑。

三、学员作品反馈：100% 结课率的 “硬件创意秀”

本次培训学员作品反馈数与结课率均达 100%，每一位学员都成功让 “电容三极管流水灯” 实现了稳定的闪烁效果。从作品的完成度与创新性来看，亮点纷呈：

• 基础达标款：实现了 “3 组以上 LED 灯的循环流水闪烁”，灯组切换节奏均匀，展现了对 RC 时序与三极管驱动的扎实掌握；
• 创意优化款：学员们发挥巧思，有的通过更换不同容量的电容，让流水节奏从 “急促” 变为 “舒缓”；有的尝试混合 NPN 与 PNP 三极管，实现 “双向流水”（灯组从左到右再从右到左循环）；还有的给电路加装了 “亮度调节电位器”，通过改变三极管基极电流来控制 LED 亮度。
• 艺术拓展款：部分学员将流水灯与创意载体结合，有的把电路焊接在亚克力板上，打造 “透明光影装置”；有的将其嵌入木质相框，让流水灯成为 “动态装饰画”，真正实现了 “技术与美学” 的融合。

学员访谈中，不少人表示：“以前觉得模拟电路很抽象，这次用流水灯的案例实操后，终于明白电容和三极管是怎么‘配合工作’的，这种纯硬件驱动的‘机械感’很有魅力！”

结语：以电容三极管为钥，解锁模拟电路之门

基于电容三极管的闪烁流水灯培训，以 “纯硬件驱动” 的独特视角，为学员打开了模拟电路学习的新窗口。学员们在 “元件焊接 - 参数调试 - 创意拓展” 的过程中，不仅掌握了电容、三极管的核心应用技能，更体会到模拟电路 “精准到毫秒、依赖于元件参数” 的独特美感。期待更多此类聚焦 “底层硬件逻辑” 的培训，让电子学习在 “数字与模拟” 的双轨探索中，绽放更多创意火花。
