今天在使用STM32中的RTC时钟时，发现了一件奇怪的事情：配置好RTC时钟后，读取时钟发现时间并不会更新。

不过之前在STM32F103中测试时是可以正常读取的，而且HAL库中读取RTC时钟十分方便，按理来说不应该如此。


HAL_RTC_GetTime(&hrtc,&Mytime,FORMAT_BCD);

HAL库获取RTC时间代码

  为了解决这个问题仔细查看一下STM32中关于RTC部分的参考手册。

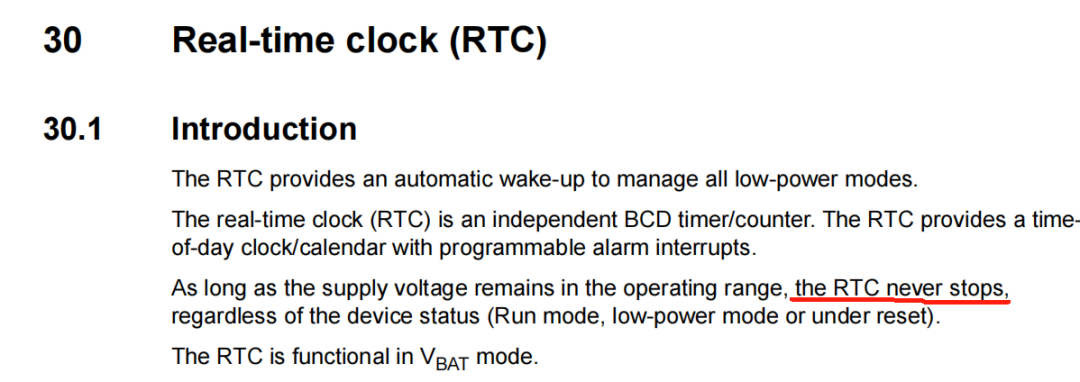

 手册中提出，只要供电电压合适，RTC时钟就永远不会停止，但是无论是纽扣电池供电，还是电源直接供电，都无法正常读取时间，因此主要的可能是代码的问题。

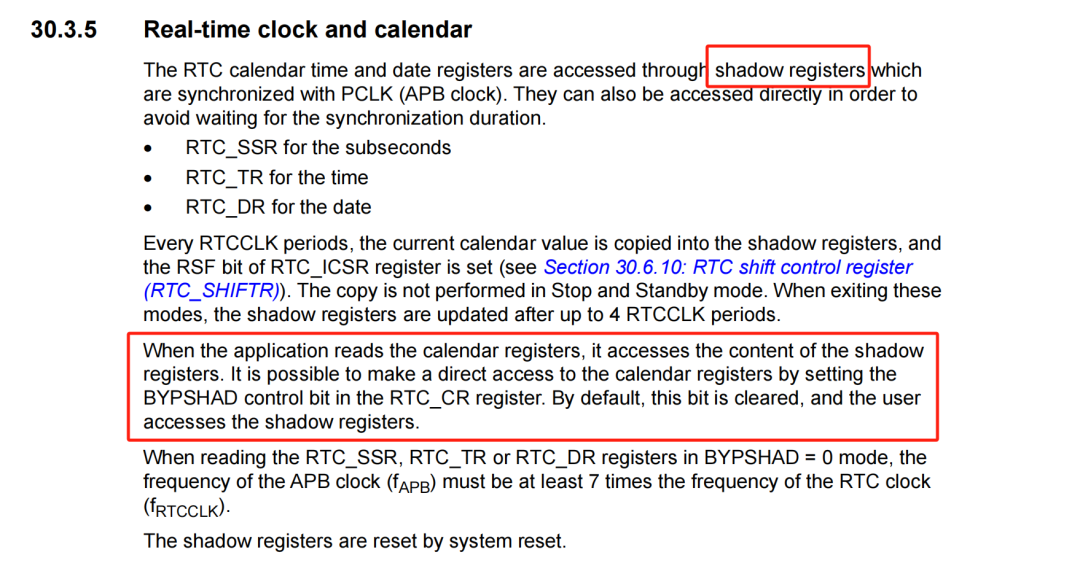

 在用户手册中有这样子关于用户读取寄存器的描述：RTC的日期值和时钟值通过影子寄存器访问，在每个时钟周期后，RTC时钟的值被复制入影子寄存器。默认情况下我们访问的都是影子寄存器，当然这里提供了一种方法让我们直接读取存放日历值的寄存器。

  因此通过HAL库读取的当是影子寄存器的内容，而问题大概率可能是影子寄存器的值并没有更新而导致的。

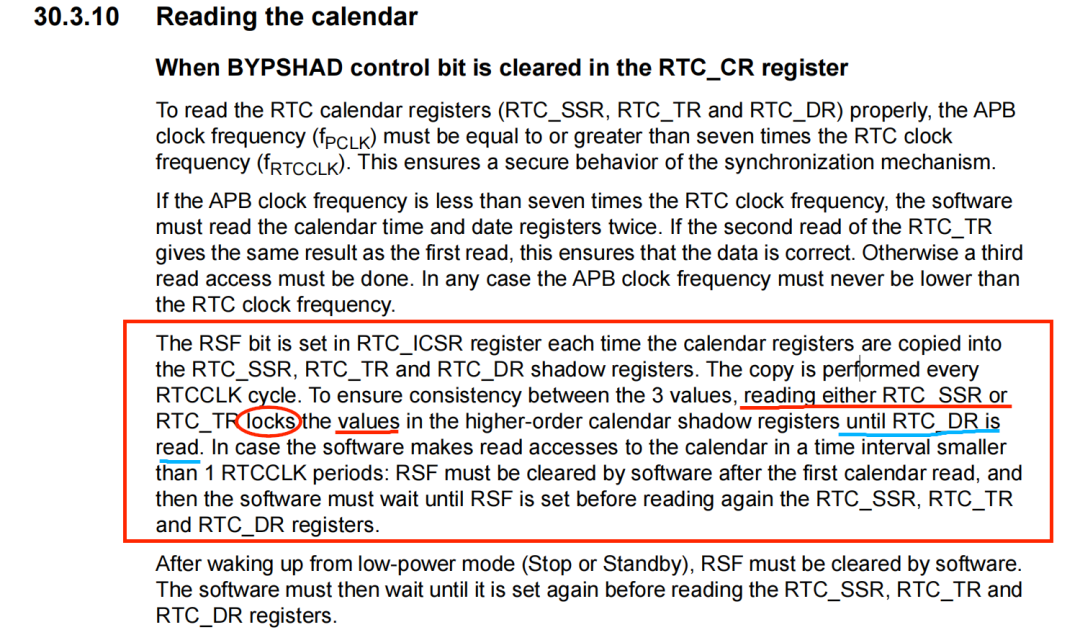

  在后续关于读写的详细描述中，我找到了真相：

在读取SSR寄存器之后会锁定影子寄存器的值，直到读取RTC_DR寄存器后才会解锁。

  而SSR寄存器Sub-Second Register是亚秒寄存器，用来获取更精准的时间。

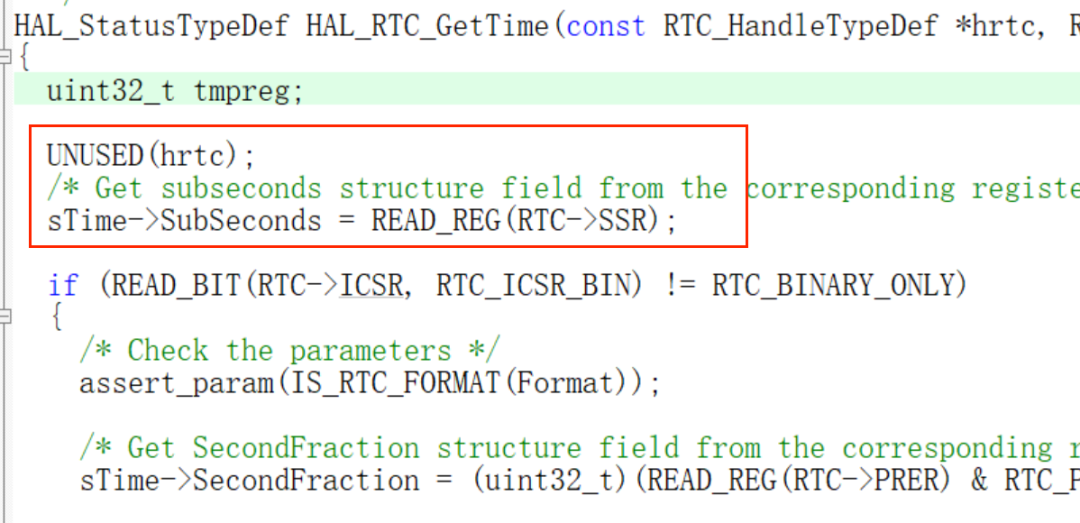

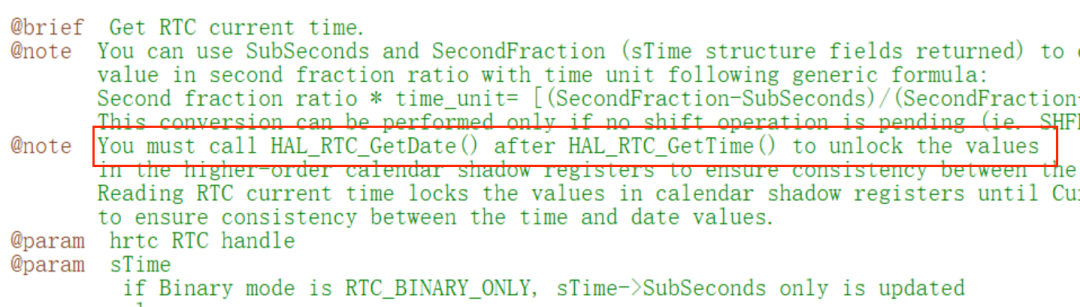

 而HAL_RTC_GetTime中便是对RTC_SSR的读操作，从而导致之后影子寄存器被锁住，在HAL库中的注释中我们也可以看到这个注意事项：

必须在调用HAL_RTC_GetTime之后调用获取日期的函数，以解锁RTC更新。

  因此我们在读取时间之后调用HAL_RTC_GetDate便可以解决RTC日期不更新的问题。

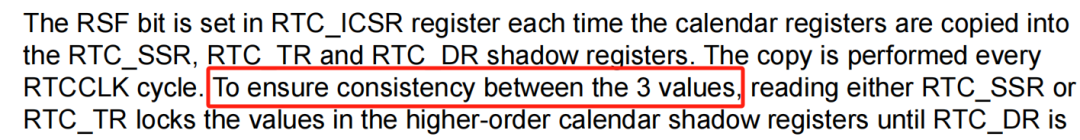

为了解释这个问题，我们查看手册：

STM32是为了确保这三个值的一致性从而出现的这个机制。

  读时间的瞬间，硬件会冻结当前的「时间+日期」状态，防止用户在读时间的时候，导致的日期偷偷的跨天。而这样子的好处就是在跨天/月/年的时候先读时间，就可以锁住日期，这样子就不会导致日期的撕裂。

  例如10月1日晚上23：59：59我读取了时间，然后日期更新成了10月2日，从而导致显示的就是10月2日晚23：59：59。时间和日期必须‘成对食用’，顺序错了就等着吃数据过期套餐吧！”
