 之前在STM32N6中实现了官方例程DCMIPP和CSI的移植，并且解决了CubeMX在CSI的BUG以及如何解决。

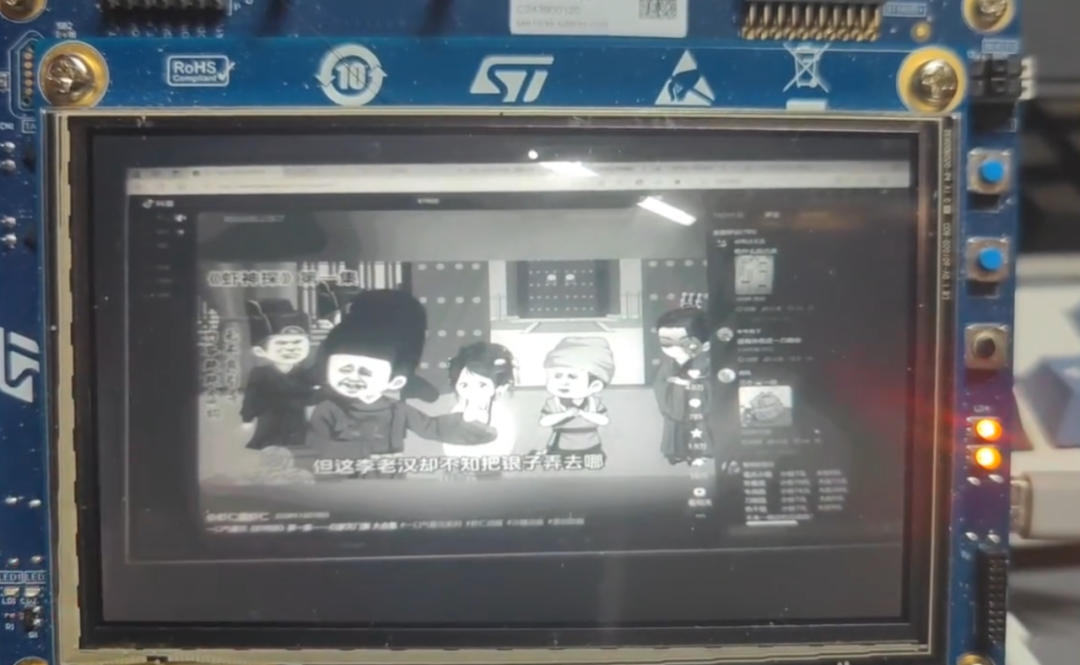

但是摄像头获取的是黑白图片，本期我们介绍ISP并且利用STM32N6的ISP库实现色彩调整。

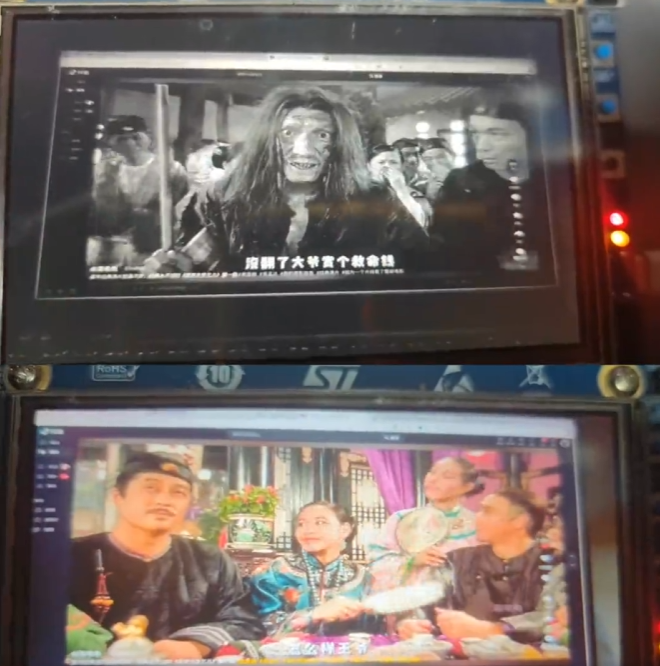

图像对比如下：

 IMX335是一款高性能的CMOS图像传感器，为了使其在不同的应用场景中发挥最佳性能，需要根据具体需求进行相机参数的设置，就如同相机专业模式一样，增益值影响图像的亮度。较高的增益可以使图像更亮，但也增加更多的噪声。

   曝光时间决定了传感器捕捉光线的时间长度。较长的曝光时间可以使更多光线进入，使图像更亮，但也可能导致运动模糊。色彩平衡和白平衡可以确保图像的色彩准确性。

  因此在获取图像的基础上如何调整相机参数便是一门深厚的学问。

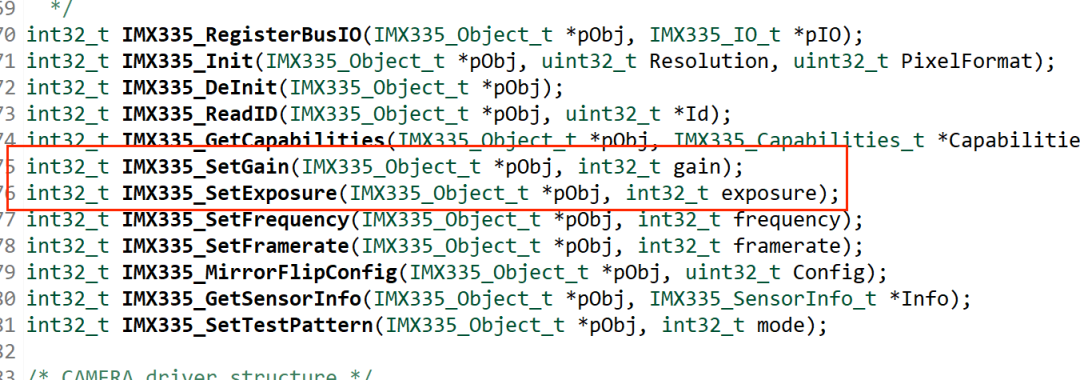

 IMX335可以设置增益，设置曝光等基本参数的功能，但是想要获得高质量图像，就需要了解“图像信号处理器”即ISP(Image Signal Processor)

ISP是摄像头系统中的核心芯片/模块，负责将图像传感器（IMX335）输出的原始信号（RAW Data）转换为高质量的可视化图像。

  其核心任务包括:色彩校正（如白平衡调整）,降噪处理,自动曝光（AE）与自动对焦（AF）,锐化与细节增强,动态范围优化（如HDR/WDR）。

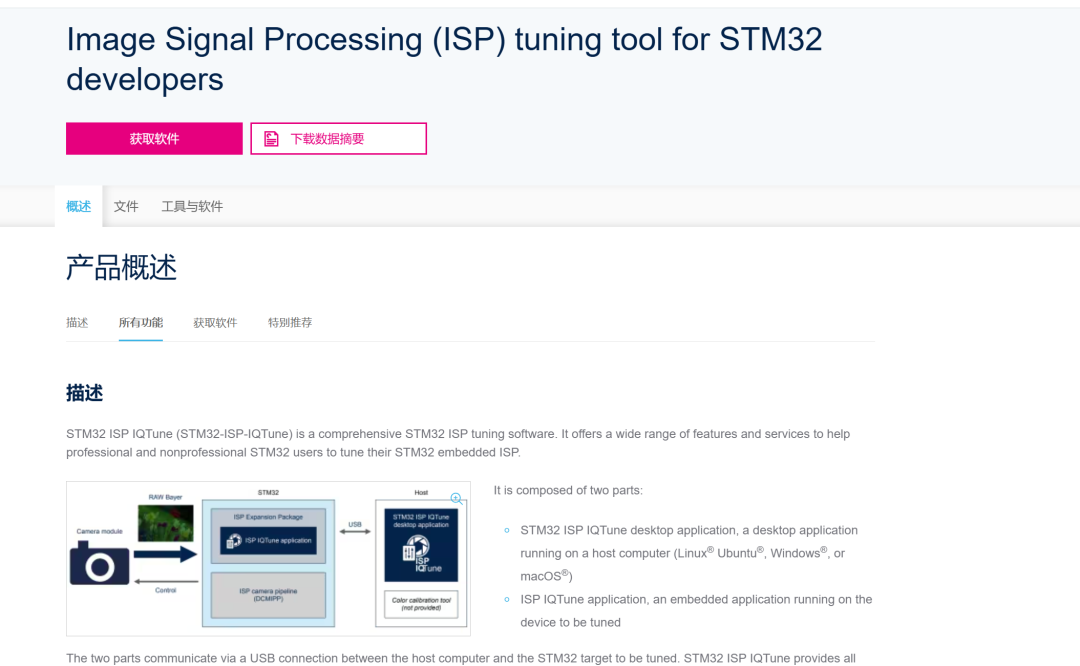

  ST推出其ISP工具：STM32 ISP IQTune

 其是一款用于STM32微控制器的图像信号处理器（ISP）调校软件，用于图像质量优化，支持实时预览，自动调整和色彩分析。

它提供了三个平台的客户端以及为STM32N6专用的库，本期我们移植X-CUBE-ISP到我们的STM32N6开发板中。

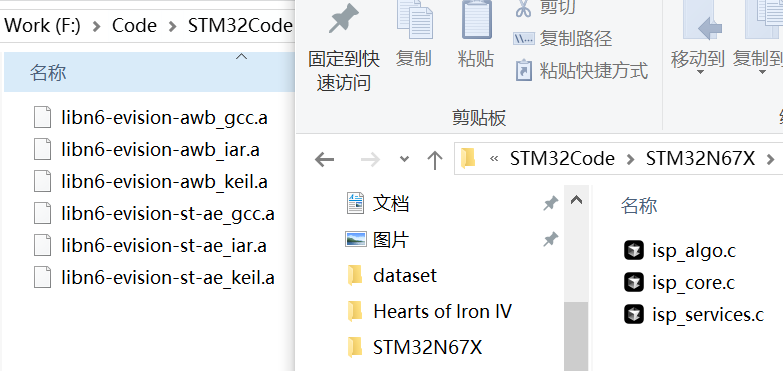

X-Cube-ISP主要包含了几个.a静态库文件以及ISP的驱动API。

将所有文件添加到工程中，修改isp_conf.h和isp_param_conf.h的文件名（去掉templete）。

static ISP_StatusTypeDef GetSensorInfoHelper(uint32_t Instance, ISP_SensorInfoTypeDef *SensorInfo)
{
  UNUSED(Instance);
  return (ISP_StatusTypeDef) IMX335_GetSensorInfo(&IMX335Obj, (IMX335_SensorInfo_t *) SensorInfo);
}

/**
  * @brief  ISP Middleware helper. Camera gain setter
  * @retval ISP Status
  */
static ISP_StatusTypeDef SetSensorGainHelper(uint32_t Instance, int32_t Gain)
{
  UNUSED(Instance);
  isp_gain = Gain;
  return (ISP_StatusTypeDef) IMX335_SetGain(&IMX335Obj, Gain);
}

/**
  * @brief  ISP Middleware helper. Camera gain getter
  * @retval ISP Status
  */
static ISP_StatusTypeDef GetSensorGainHelper(uint32_t Instance, int32_t *Gain)
{
  UNUSED(Instance);
  *Gain = isp_gain;
  return ISP_OK;
}

/**
  * @brief  ISP Middleware helper. Camera exposure setter
  * @retval ISP Status
  */
static ISP_StatusTypeDef SetSensorExposureHelper(uint32_t Instance, int32_t Exposure)
{
  UNUSED(Instance);
  isp_exposure = Exposure;
  return (ISP_StatusTypeDef) IMX335_SetExposure(&IMX335Obj, Exposure);
}

/**
  * @brief  ISP Middleware helper. Camera exposure getter
  * @retval ISP Status
  */
static ISP_StatusTypeDef GetSensorExposureHelper(uint32_t Instance, int32_t *Exposure)
{
  UNUSED(Instance);
  *Exposure = isp_exposure;
  return ISP_OK;
}

  定义ISP的回调函数，其目的主要是获取和设置传感器的图像参数信息。

ISP_AppliHelpersTypeDef appliHelpers = {0};
ISP_StatAreaTypeDef statArea = {0};
appliHelpers.GetSensorInfo = GetSensorInfoHelper;
appliHelpers.SetSensorGain = SetSensorGainHelper;
appliHelpers.GetSensorGain = GetSensorGainHelper;
appliHelpers.SetSensorExposure = SetSensorExposureHelper;
appliHelpers.GetSensorExposure = GetSensorExposureHelper;
statArea.X0 = 0;
statArea.Y0 = 0;
statArea.XSize = 2592;
statArea.YSize = 1944;
/* Initialize the Image Signal Processing middleware */
if(ISP_Init(&hcamera_isp, &hdcmipp, 0, &appliHelpers, &statArea, ISP_IQParamCacheInit[0]) != ISP_OK)
{
  Error_Handler();
}
if (HAL_DCMIPP_CSI_PIPE_Start(&hdcmipp, DCMIPP_PIPE1, DCMIPP_VIRTUAL_CHANNEL0 , BUFFER_ADDRESS, DCMIPP_MODE_CONTINUOUS) != HAL_OK)
{
   Error_Handler();
}
if (ISP_Start(&hcamera_isp) != ISP_OK)
{
  Error_Handler();
}

  设置ISP的基本参数，并且开启ISP处理，之后我们进行ISP调整。

    while(NbMainFrames < 60)
    {
      if (ISP_BackgroundProcess(&hcamera_isp) != ISP_OK)
      {
        HAL_GPIO_TogglePin(GPIOG,GPIO_PIN_10);
      }
    }

void HAL_DCMIPP_PIPE_VsyncEventCallback(DCMIPP_HandleTypeDef *hdcmipp, uint32_t Pipe)
{
  UNUSED(hdcmipp);
  /* Update the frame counter and call the ISP statistics handler */
  switch (Pipe)
  {
    case DCMIPP_PIPE0 :
      ISP_IncDumpFrameId(&hcamera_isp);
      break;
    case DCMIPP_PIPE1 :
      ISP_IncMainFrameId(&hcamera_isp);
      ISP_GatherStatistics(&hcamera_isp);
      break;
    case DCMIPP_PIPE2 :
      ISP_IncAncillaryFrameId(&hcamera_isp);
      break;
  }
}

  传入60帧图像，让ISP进行调整，就可以实现图像色彩调整啦。
