由于之前拆解了一个乐视手机，评论区非常热闹，所以前几天在逛闲鱼时看到一个乐视的路由器，售价20，我就想着买回来拆解看看，做工用料以及设计是不是和乐视当年的其他产品差不多呢？

到货之后是这样的。

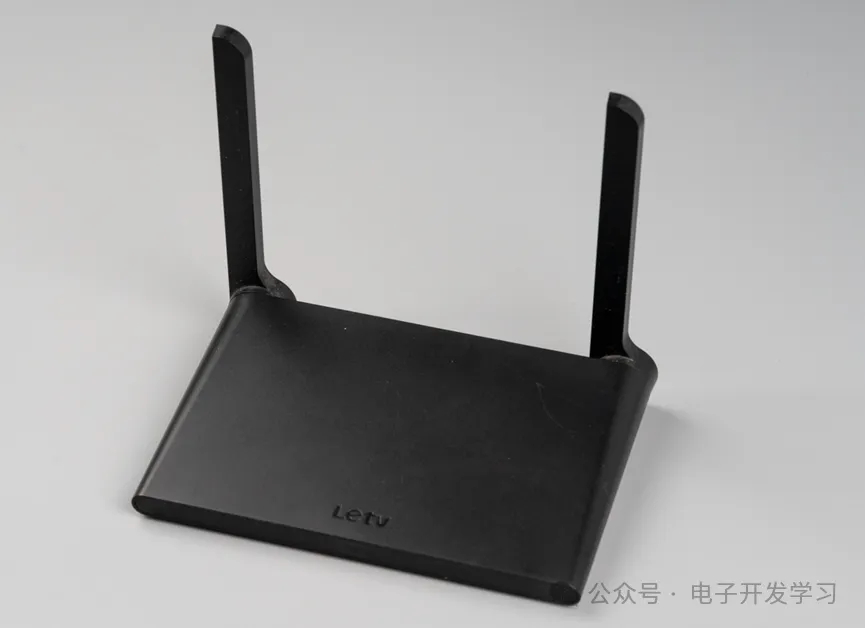

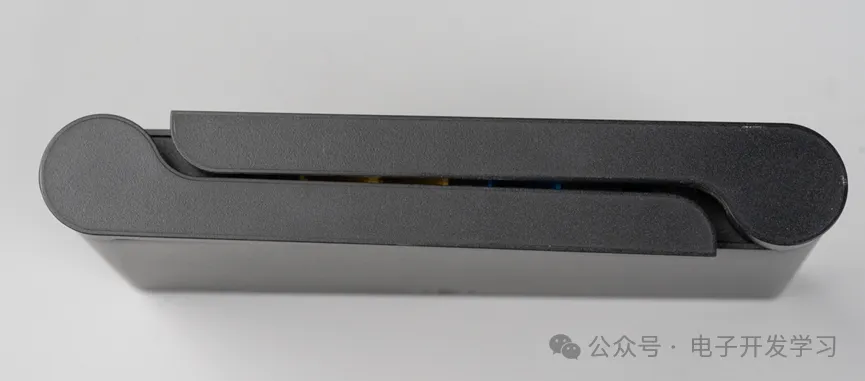

这个路由器是双天线，天线收纳方式我觉得挺有设计感。合起来的时候很紧凑，张开之后也挺美观，算是一个设计点吧。

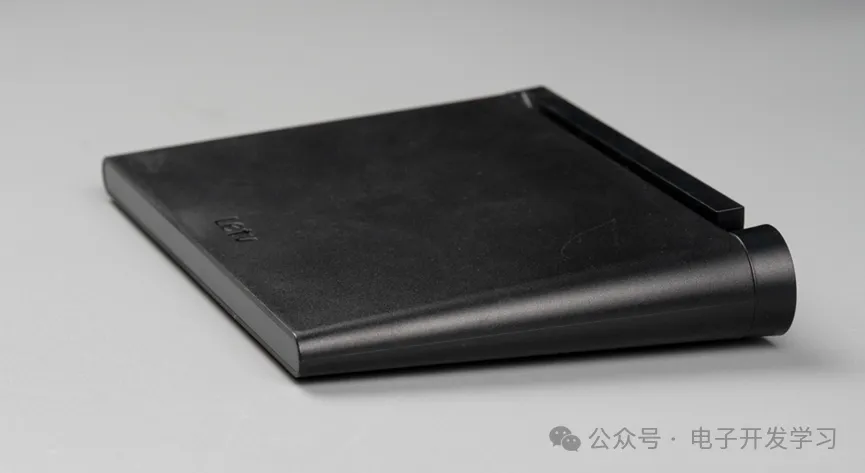

另外它这个造型，不是常见的方方正正的产品，而是一个楔形的设计，前面薄，后面厚。你说这个设计漂亮也说不上，但是总感觉是有点设计感在里面。

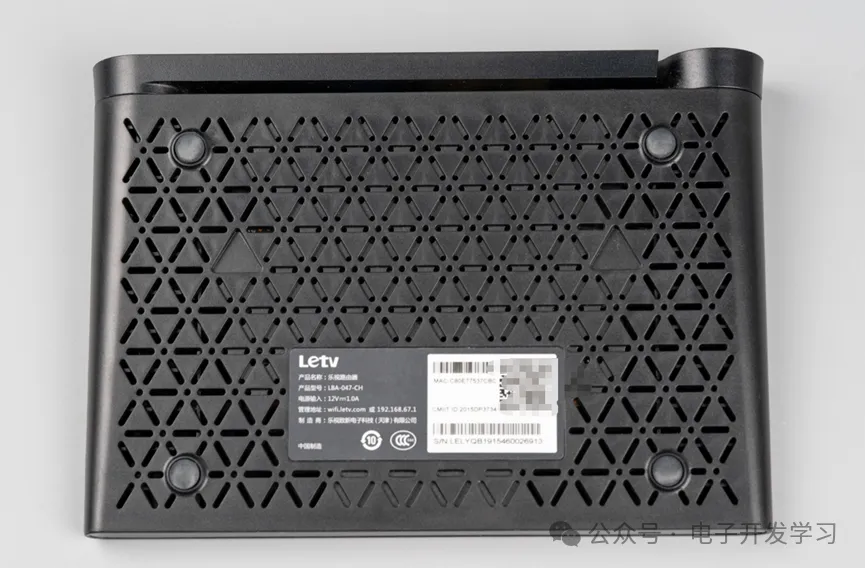

它底部的散热三个开孔形式也挺特立独行。铭牌上写的型号是LBA-047-CH。这个路由器是乐视在2015年发布的，距离现在已经10年了，这个路由器的最高速率才300Mbps，放在现在已经完全不够看了。

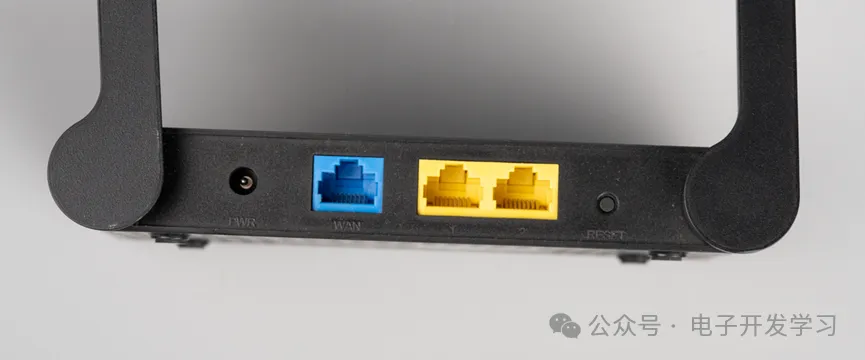

这个产品它有一个WAN口（蓝色）和两个LAN口（黄色），这几个有线网口的速度都是100M的。

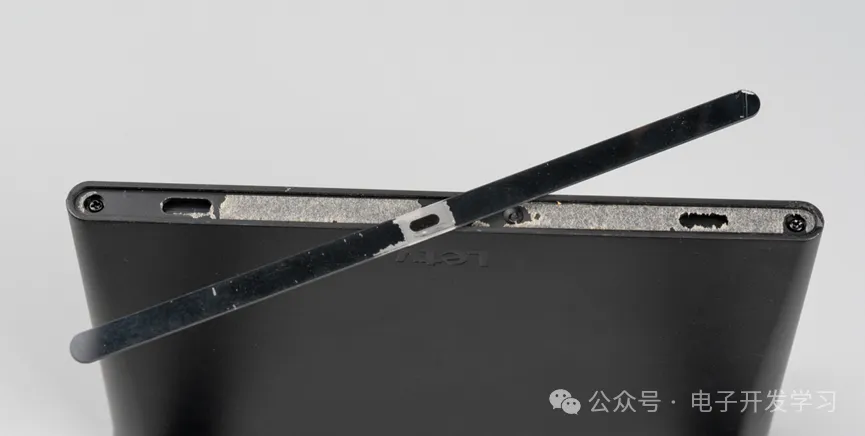

这个玩意拆解我研究了一会儿才发现它是从最前面这个最薄处的端面开始拆解，先敲掉改版，底下有两个螺丝。

拆掉螺丝就可以把外壳和内衬分开。

内衬壳体上有三个孔，孔和下面电路板上的芯片刚好正对。

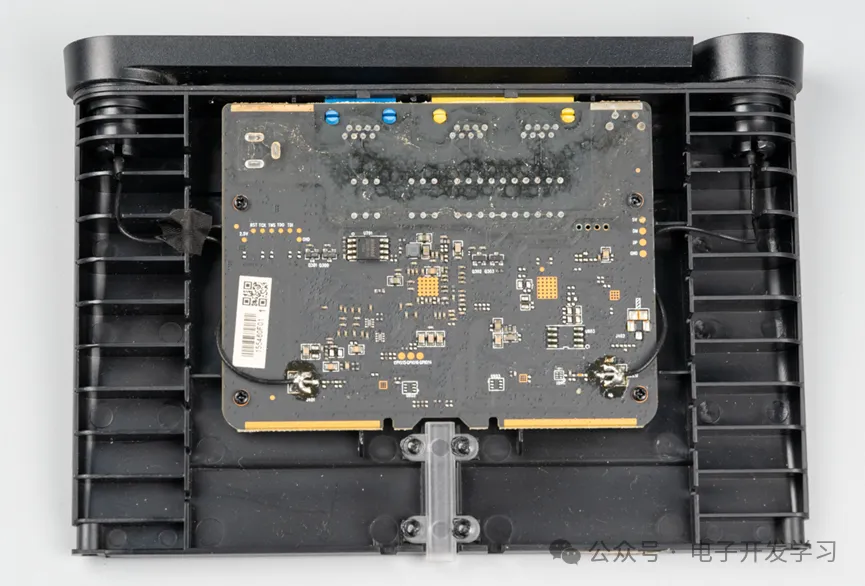

内衬反过来一看电路板通过四个螺丝固定在它上面。这电路板背面看着挺脏的，尤其是以太网连接器和天线焊接点这里。

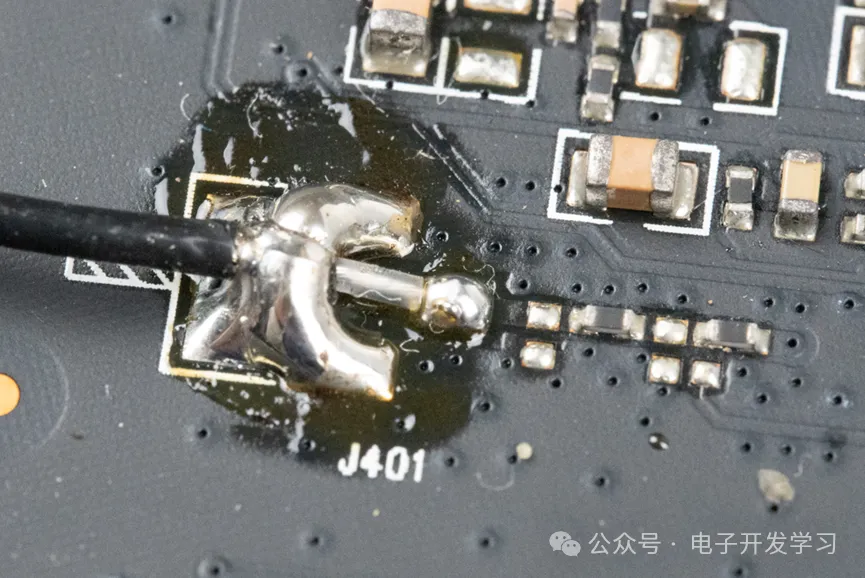

看起来天线是手工焊接，焊接完之后没有清理松香。

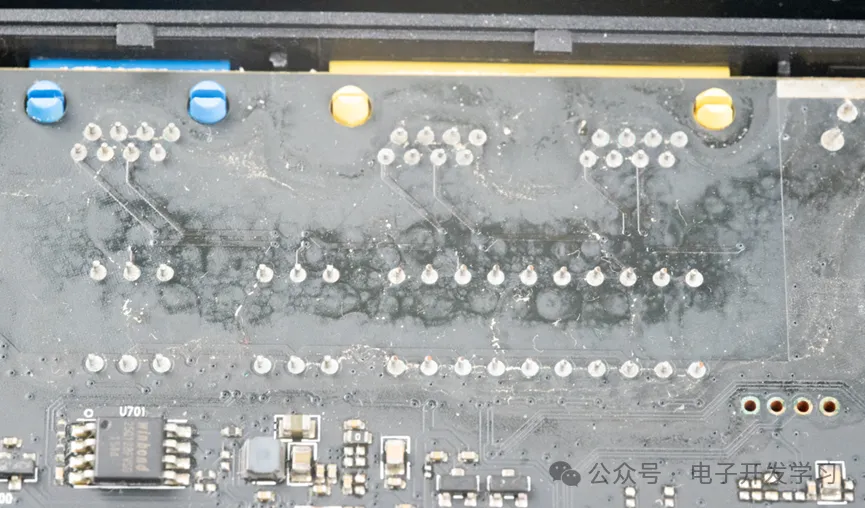

而以太网连接起应该是沾了液体形态的助焊剂之后，过波峰焊，然后并没有清洗助焊剂。

Wi-Fi天线从板子的焊点出来之后，通过转轴最终进入天线的腔体里。

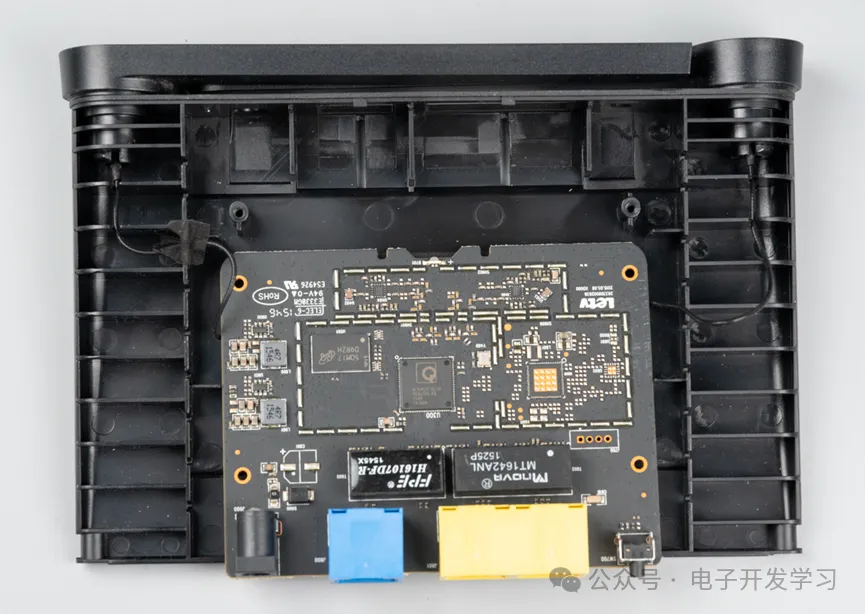

去掉螺丝给板子翻个身。

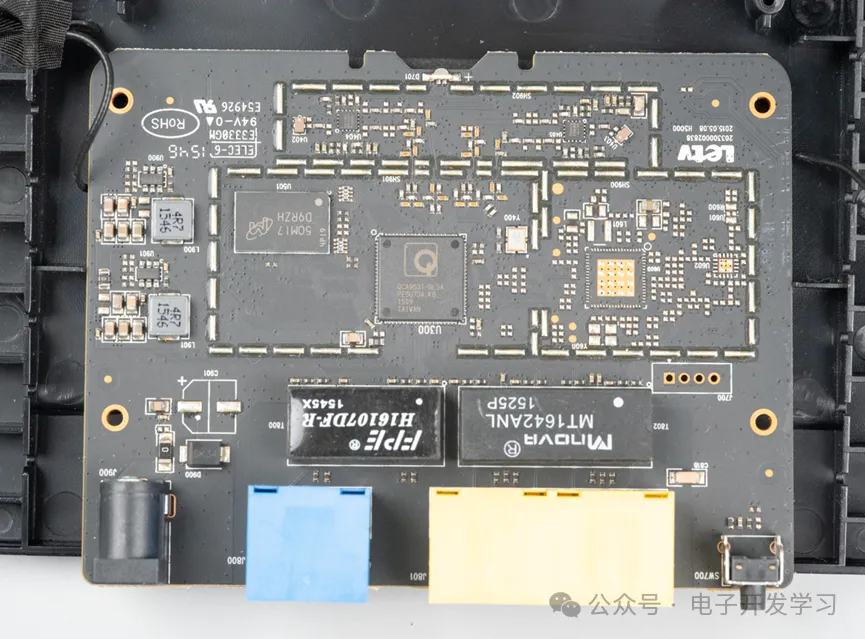

看起来板子正面的东西也很少。并且在关键电路外围都预留了屏蔽壳安装位。

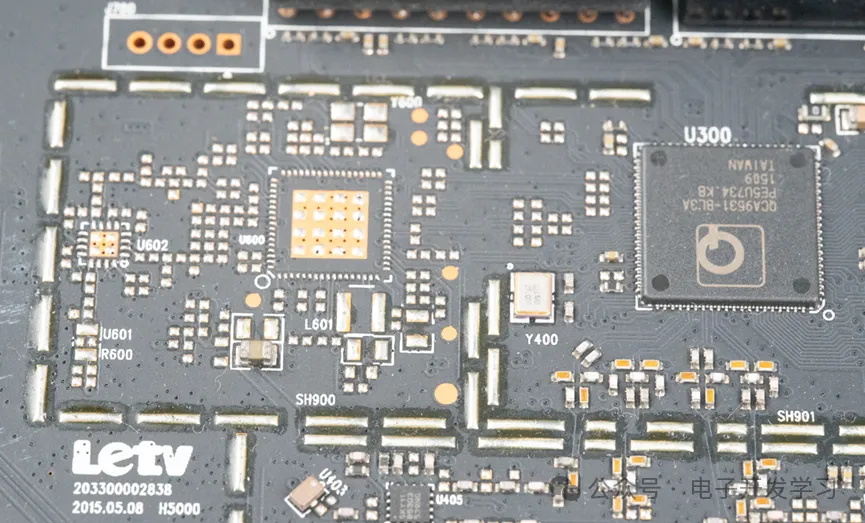

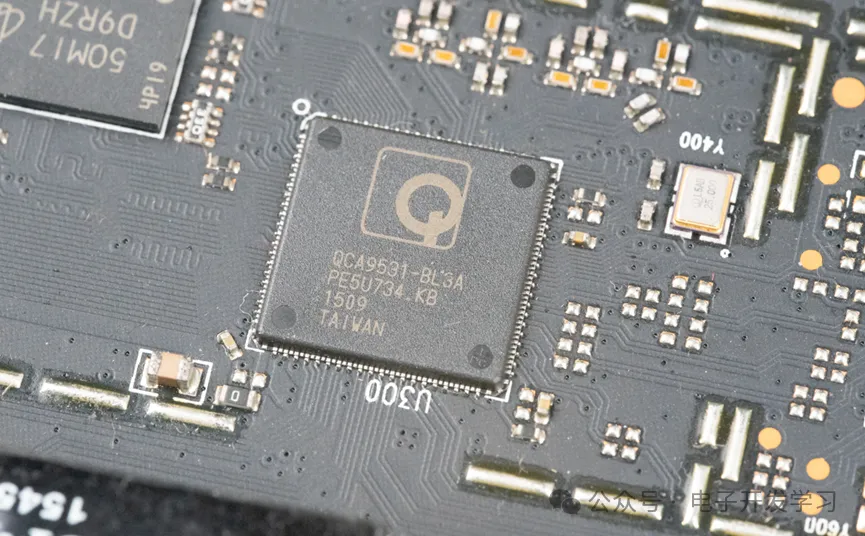

Wi-Fi SoC是来自高通的QCA9531，这是SoC支持2.4GHz频段的802.11n标准，采用2x2 MIMO架构，主频是650MHz。这是比较老的芯片方案了。

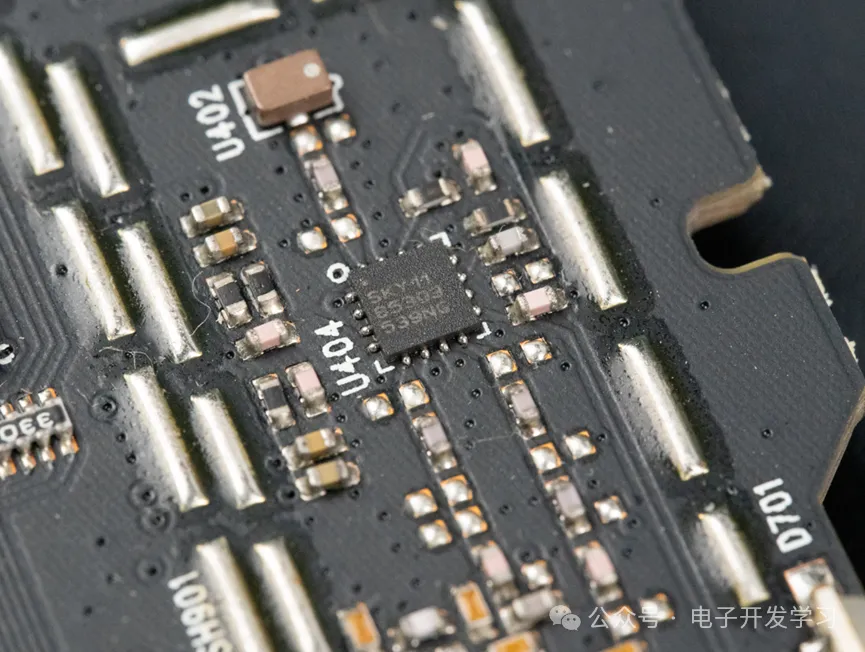

板子上总共有两颗射频功率放大芯片SKY85393。

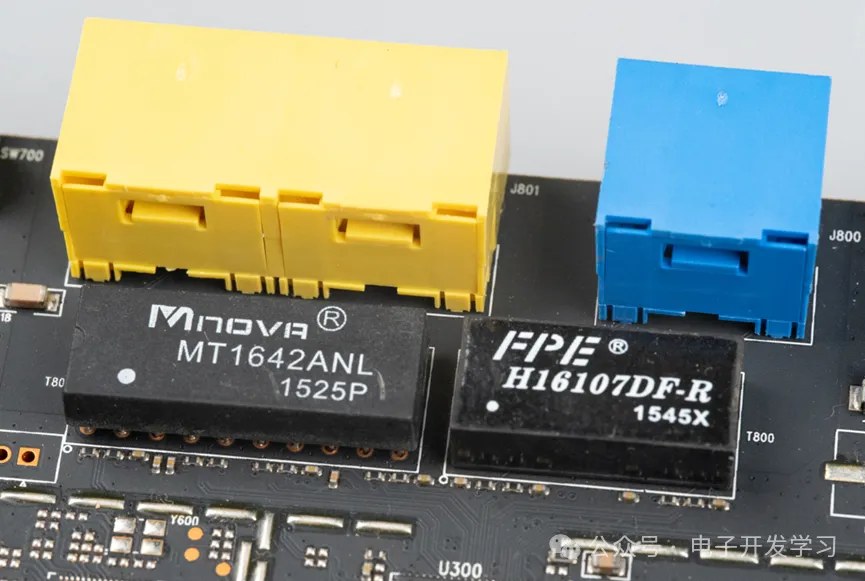

以太网变压器特写。

这个板子上预留了一套芯片及外围电路。

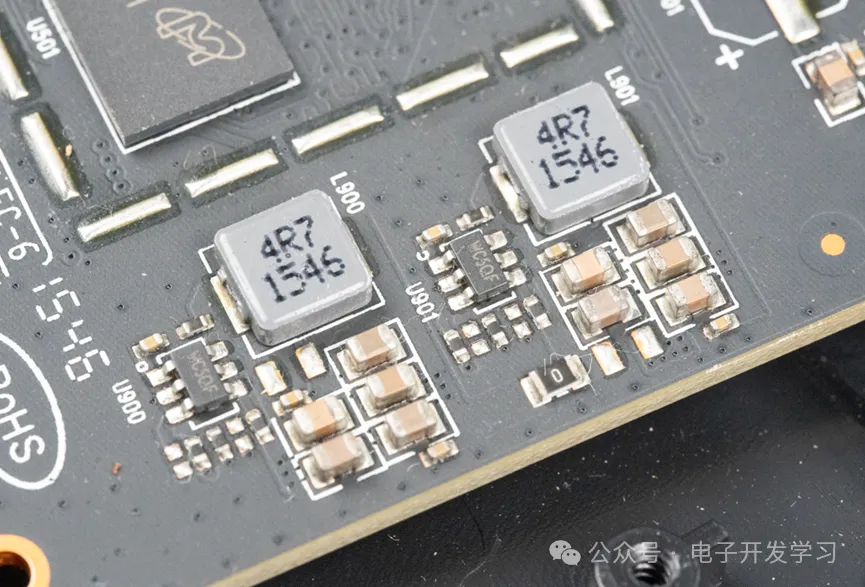

两个DC-DC降压电路。

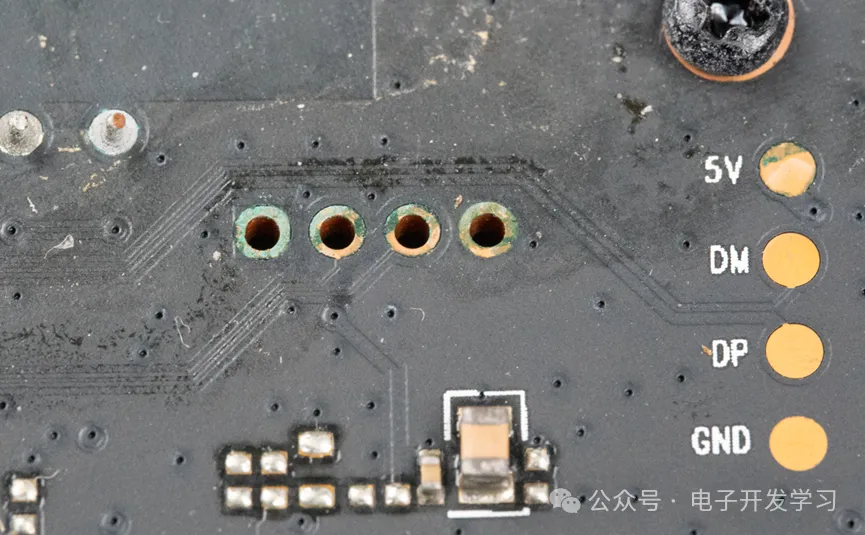

我留意到板子上的四个过孔都出现铜绿了，这不出意外是焊接之后未清洗助焊剂，导致板子腐蚀所致。

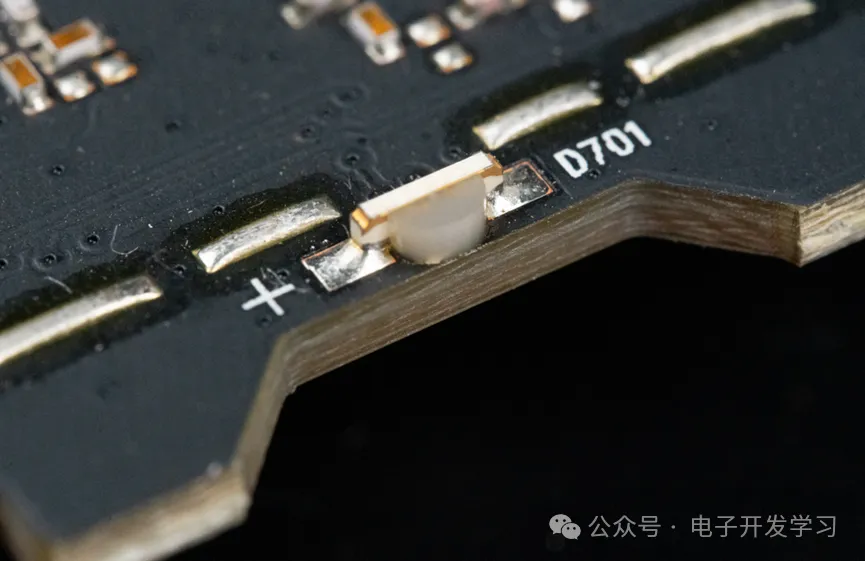

板子边缘有一颗侧贴的LED指示灯。

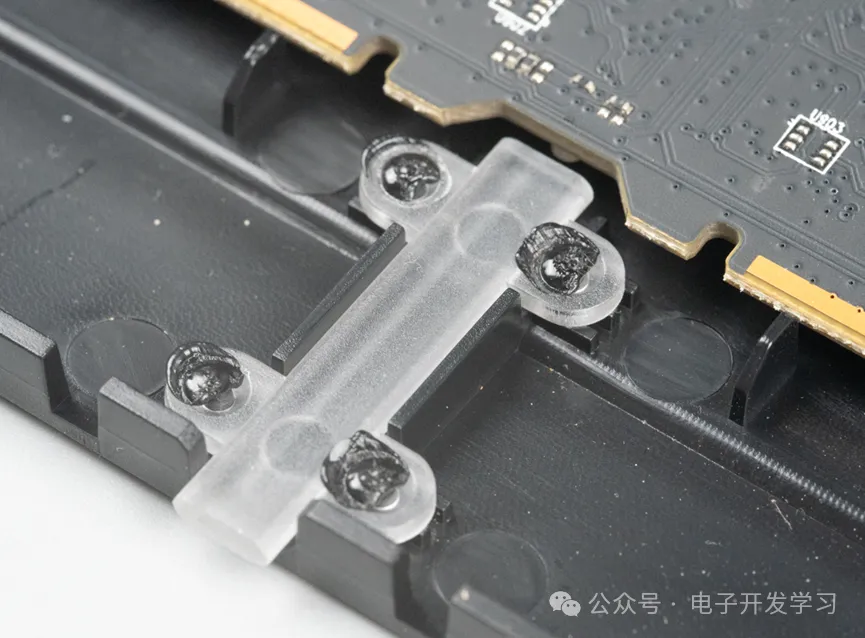

这个LED指示灯在电路板上距离前面板有点远，用了一个挺长的导光柱。

以上就是这个乐视路由器的拆解。整个路由器的电路板腐蚀比较严重，就算能用，估计也用不了太久就要嗝屁了。加上这个路由器是10年前的产品，只有300Mbps的速度，完全难以胜任现在的使用需求，所以这20元是真的亏了啊。
