太香了，4.2寸双色墨水屏，10元买来可diy高颜值日历时钟！

置顶

精

活动

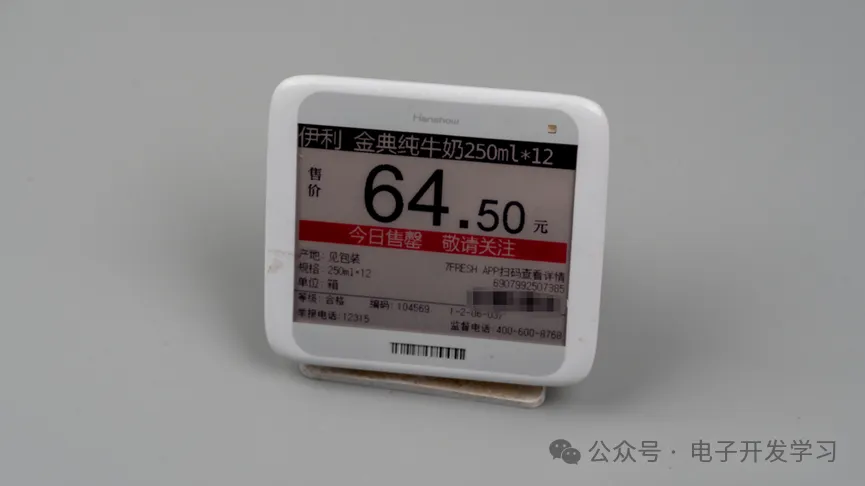

闲鱼上大量售卖这种淘汰的4.2寸双色墨水屏价签，价格最低可以到10元。我买了个，今天给大家拆解。盒马生鲜用的就是这个尺寸的墨水屏价签。

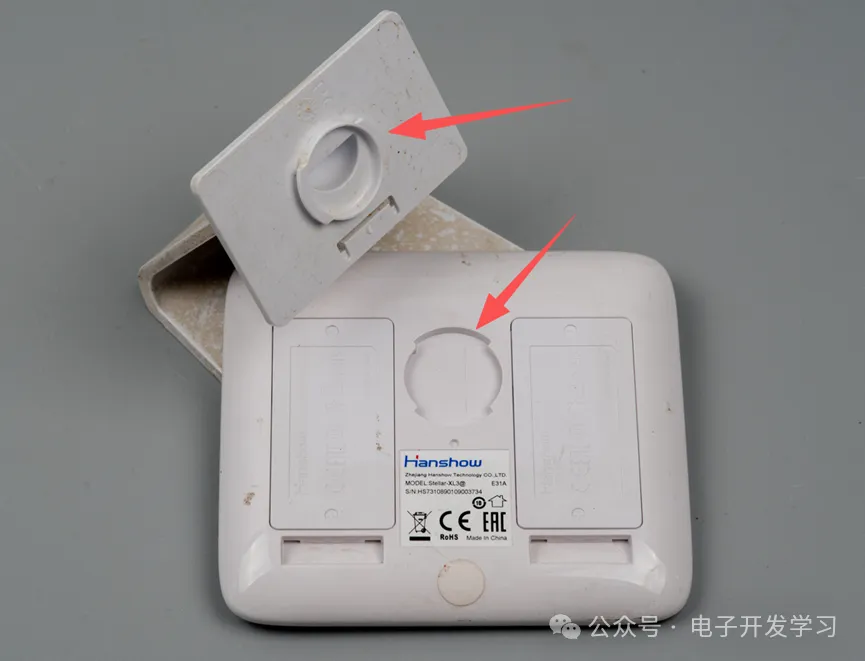

这个墨水屏和后面的底座通过旋转的形式锁紧连接，拧90度就可以取下。后壳上有两个电池仓。

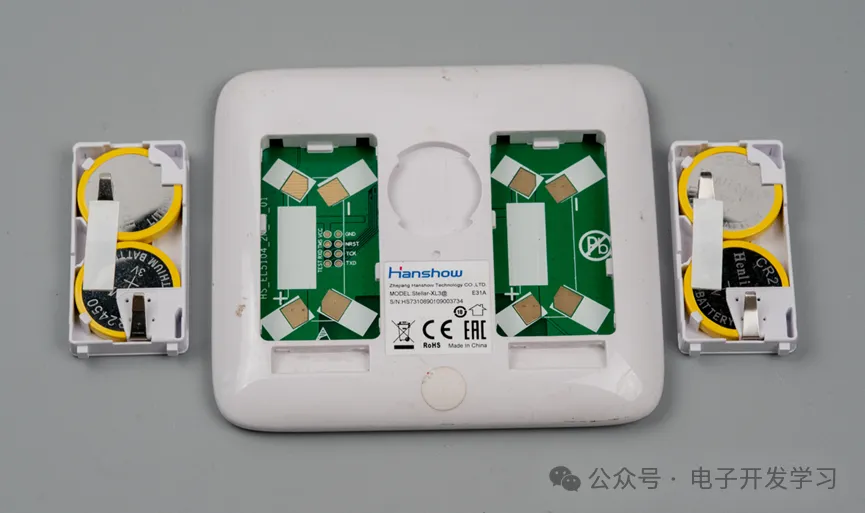

每个电池仓里两个R2450纽扣电池。

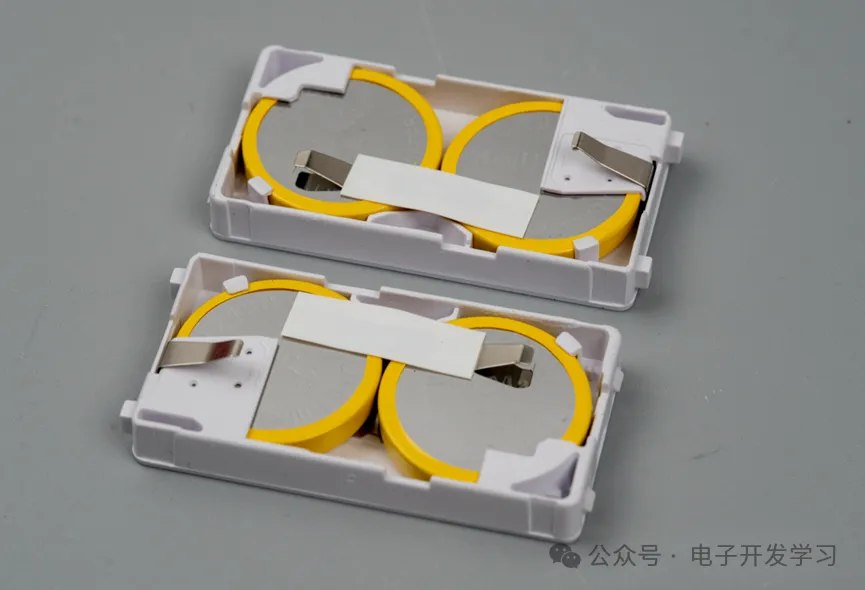

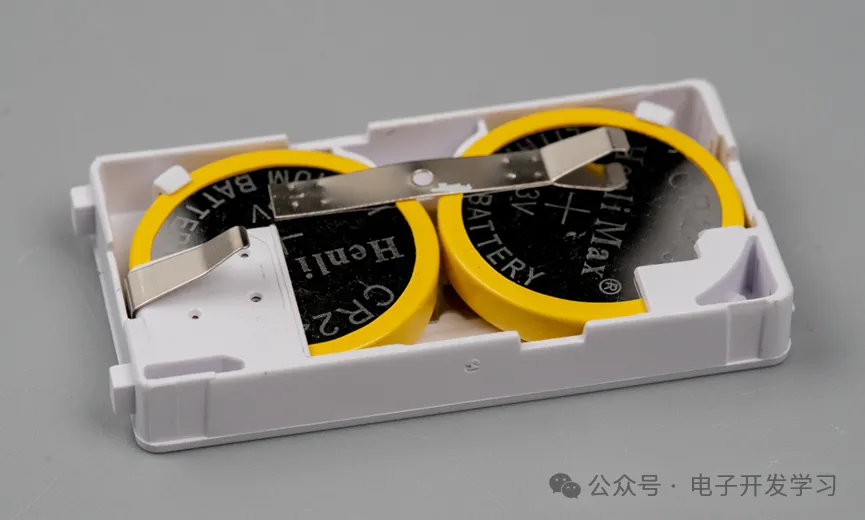

两个电池仓特写。

每个仓里两个电池采用并联的方式连接。

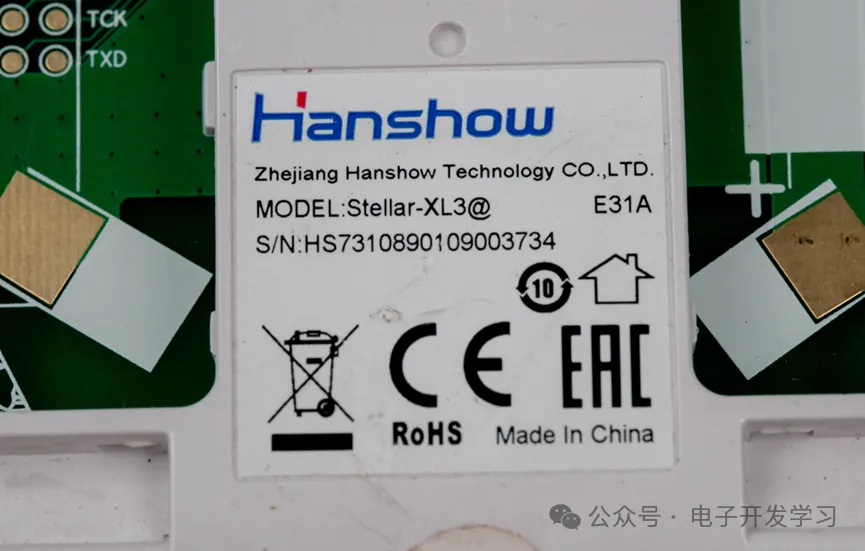

这个墨水屏价签的型号：Stellar-XL3，后面还有一个E31A。底下还有唯一的S/N码。

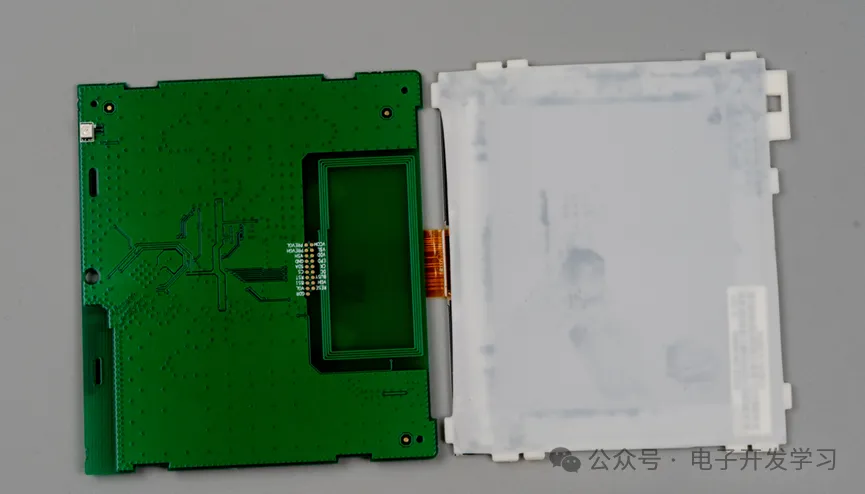

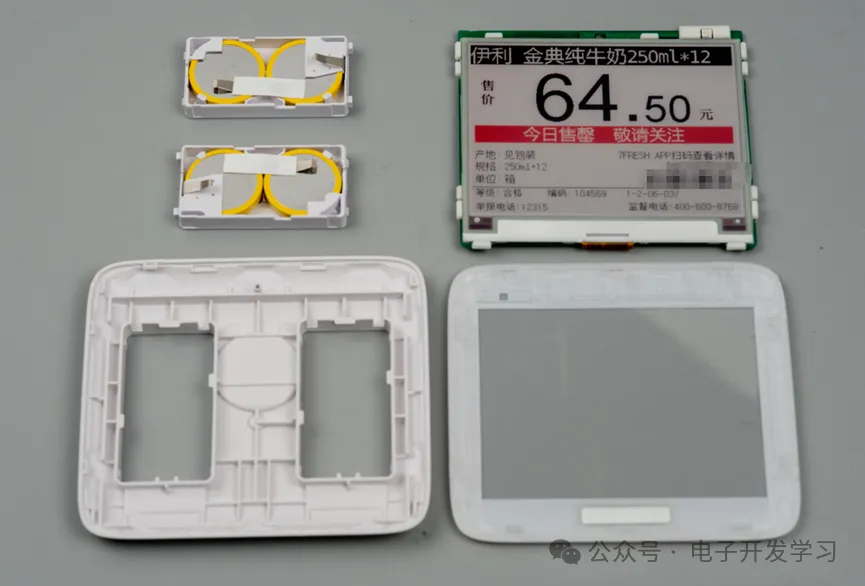

把屏幕前后盖撬开就可以把电路板和墨水屏取出来了。

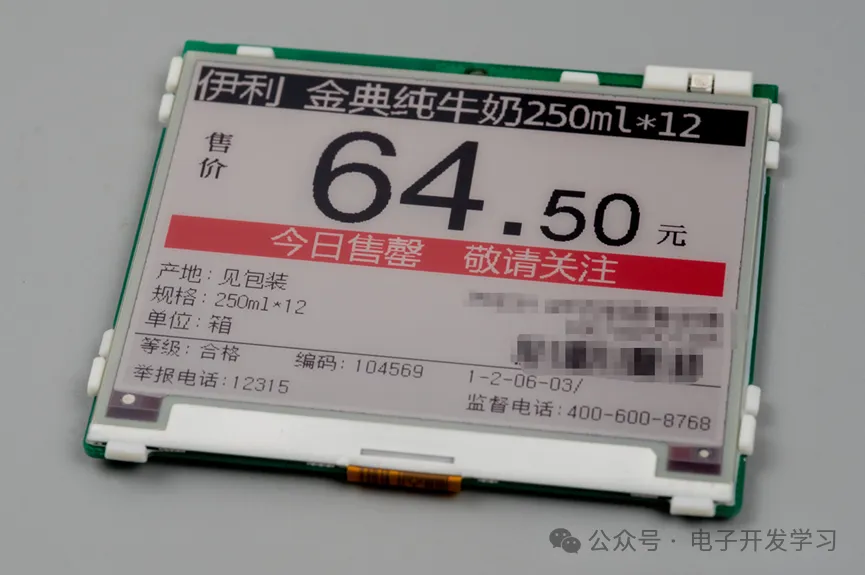

这个墨水屏看着是真清晰舒服啊。

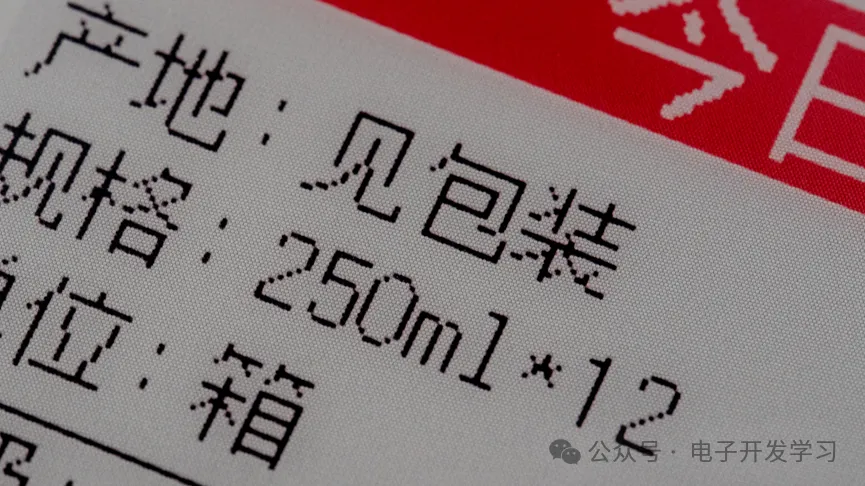

给屏幕来个像素级的特写。它有三种颜色，除了黑色白色还有红色，总好过黑白两色屏幕的单调。

电路板是绿色沉金的。

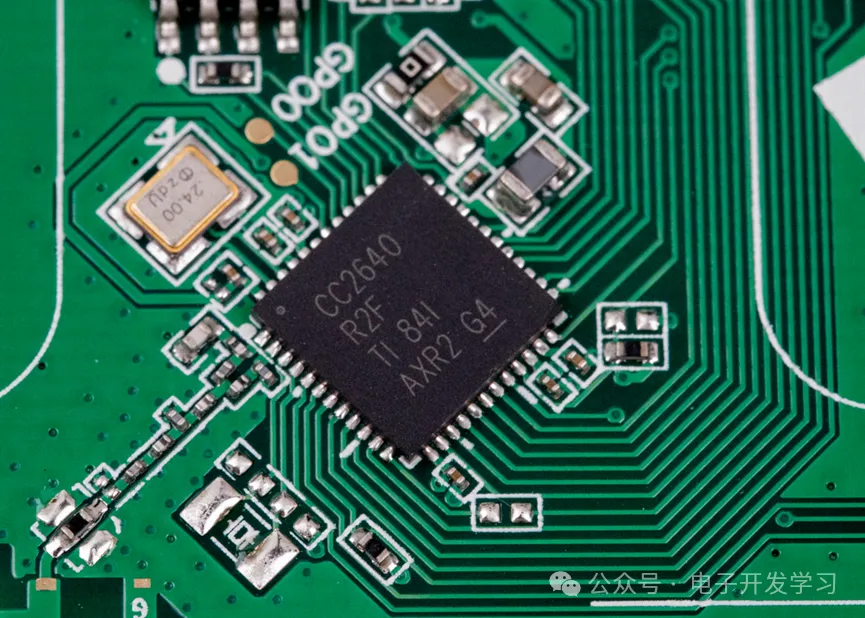

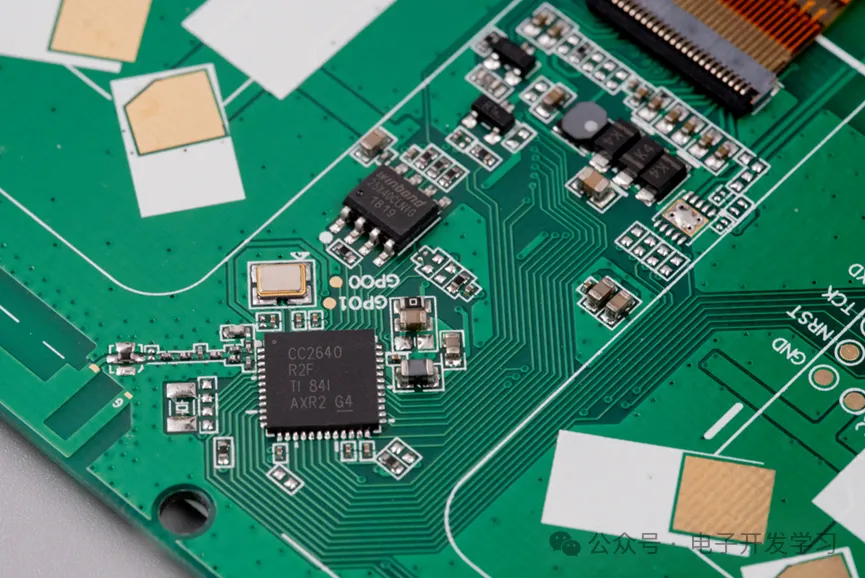

主控是Ti的CC2640R2F，外挂一个25X40CLNIG存储数据。

CC2640R2F是一个M3内核，带蓝牙5.1的低功耗SoC。

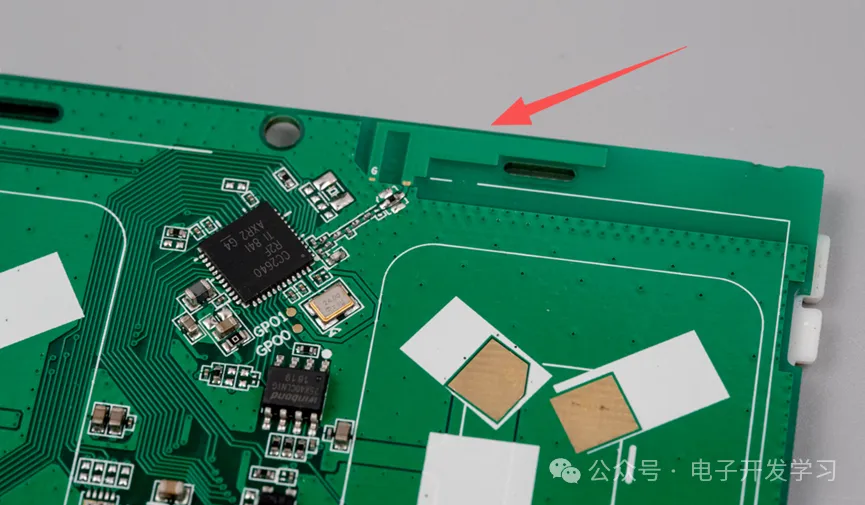

PCB板载蓝牙倒F天线特写。天线滤波电路旁边看起来有一颗32768的晶振没有焊接。做时钟日历需要把这个晶振和起振电容焊接上去。

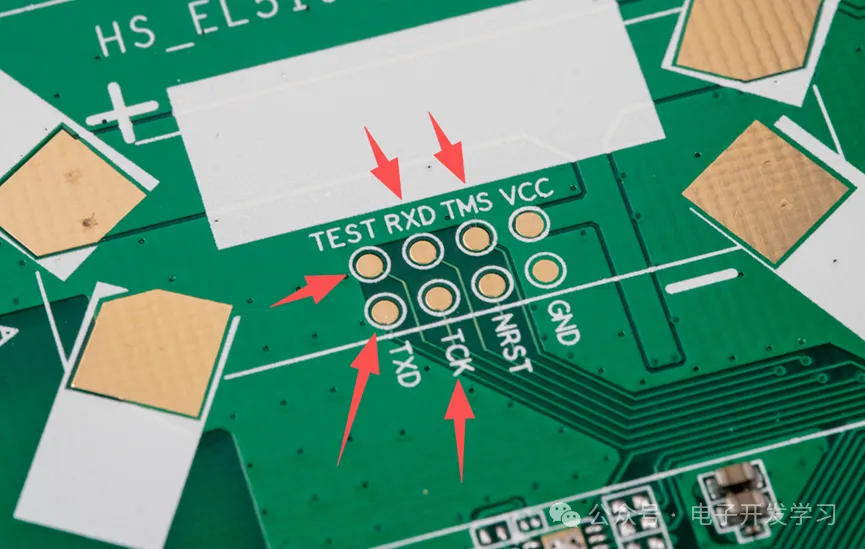

这里引出了CC2640R2F的调试接口，包括复位信号、SWD烧录调试接口、UART串口。这也就意味着我们很容易重写CC2640R2F的固件并烧录。

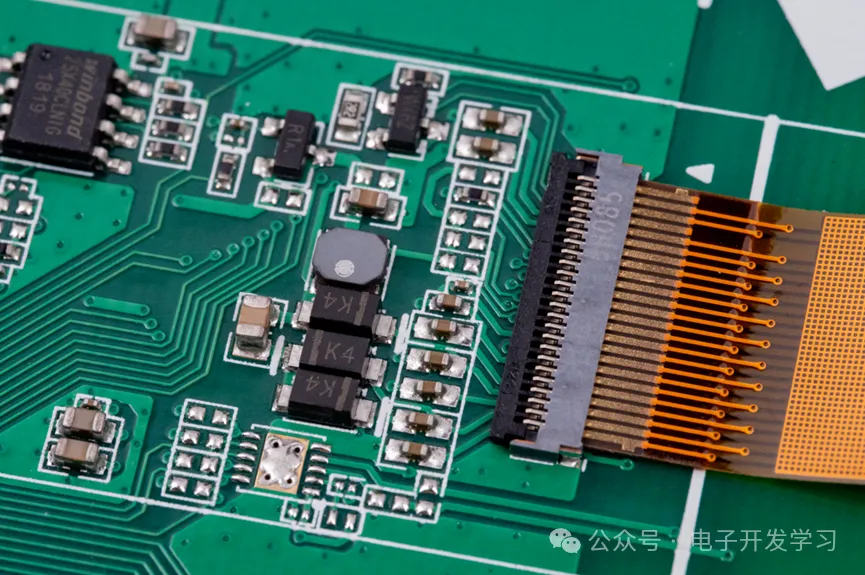

这是墨水屏的驱动电路及FPC排线座。

板子背面有一个NFC天线线圈，可以通过这个天线对CC2640R2F传输数据，来修改屏幕上商品信息。

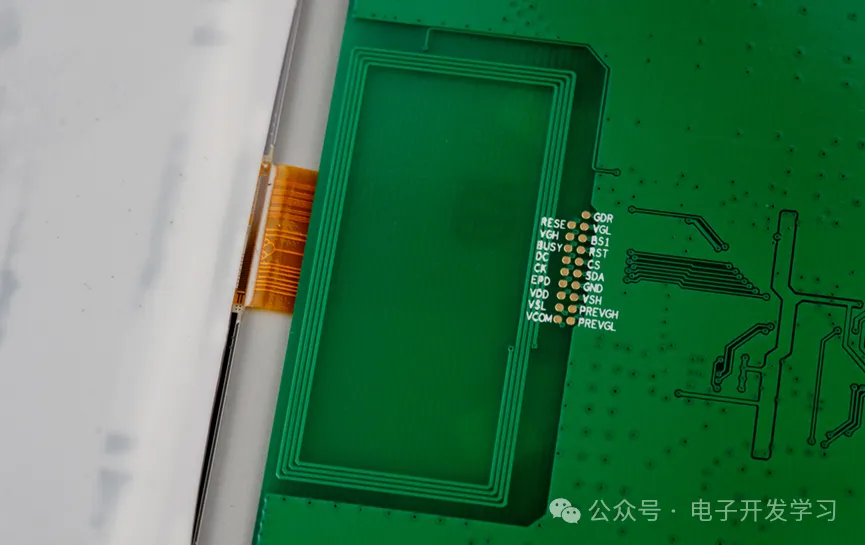

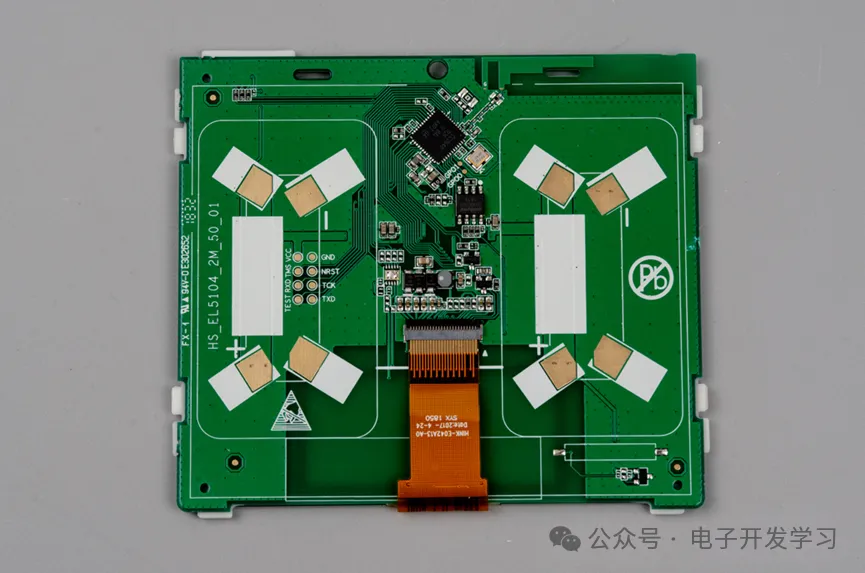

这些测试点，是这个屏幕的所有信号。

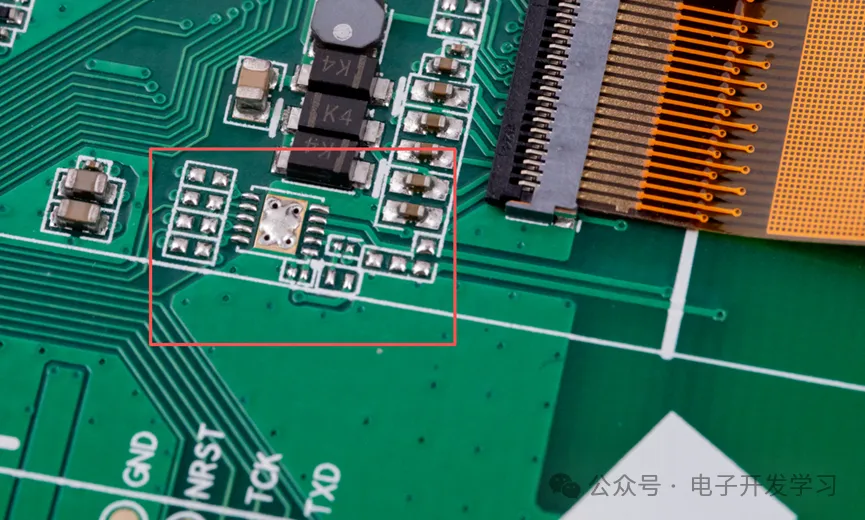

板子上没有贴装这个TDFN10封装的NFC芯片。

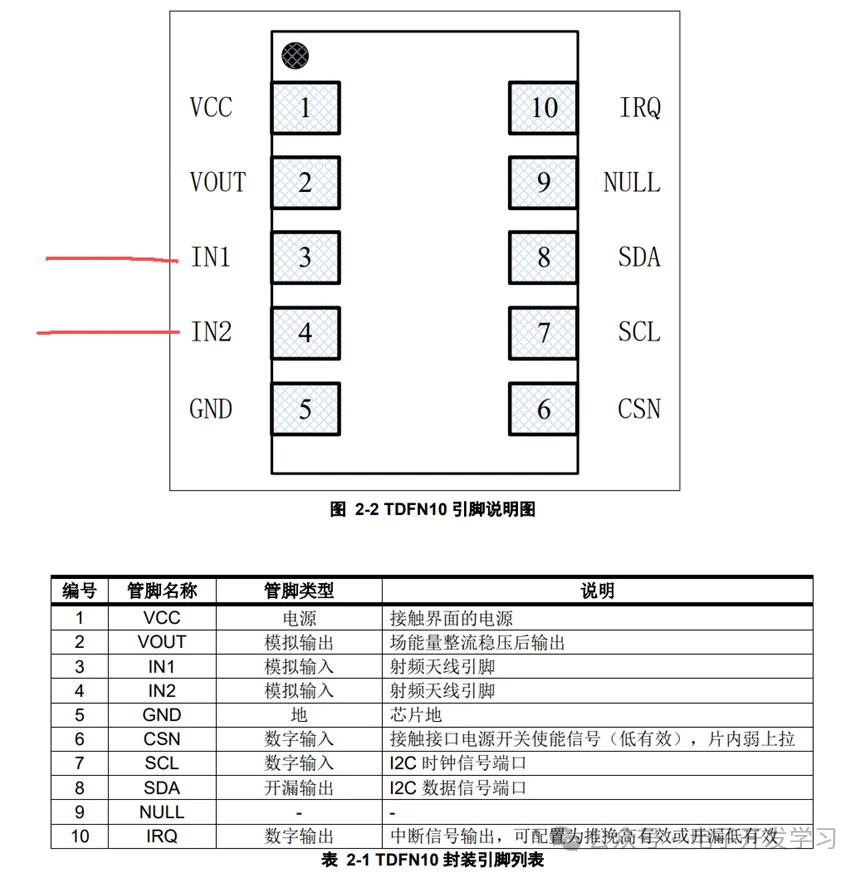

根据封装形式和走线看，这是复旦微的FM11NT082C，可以焊接上，让时钟具备NFC传输功能。

外壳拆解的时候会不可避免的损坏卡扣接口，用胶水粘一下或者重新3D打印一个外壳即可。另外内部有四颗纽扣电池，一分钟刷新一次墨水屏上的时间，这个时钟估计会做到很长的待机时间。

墨水屏时钟日历是我的diy目标。
