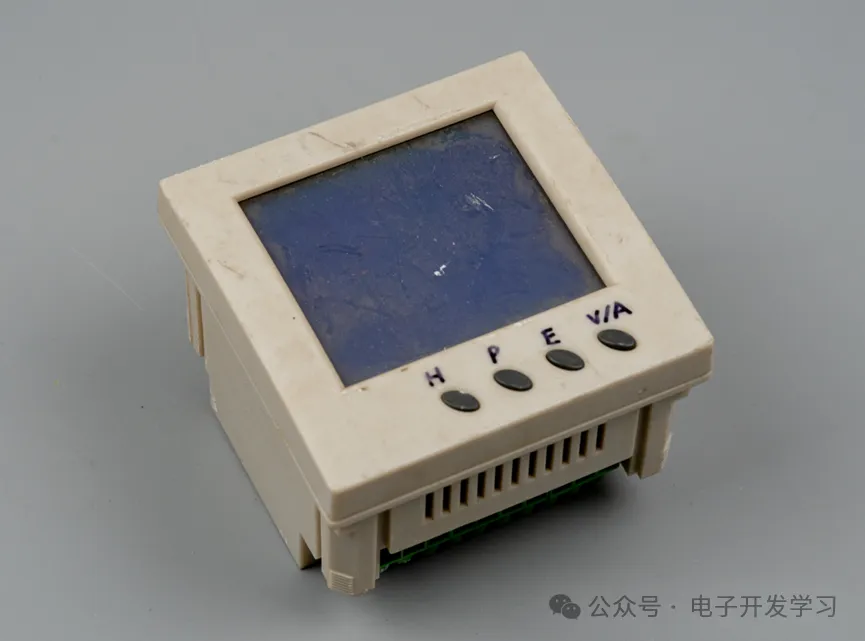

在垃圾堆里翻出一个一眼工控的产品。我问垃圾站老板娘，这个算多少钱？

垃圾站的老板娘，你看这个带屏，带屏的贵，算你十块吧！

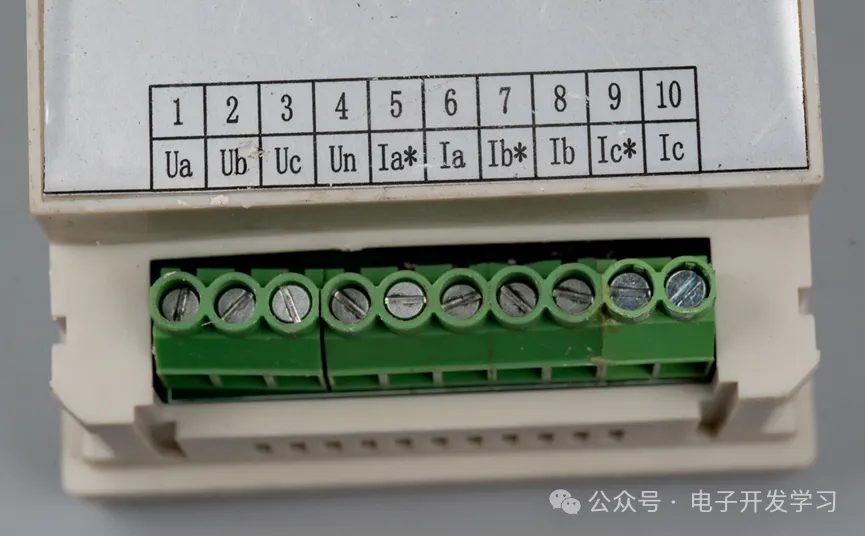

她觉得有屏幕就贵，我能接受10块钱的价格是因为我看到这里有一个Ua\Ub\Uc，还有Ia\Ib\Ic，直觉告诉我这个有点像无刷电机控制器，或者逆变器一类的产品。所以你看，同一个垃圾，在不同人压力有不同的价值。

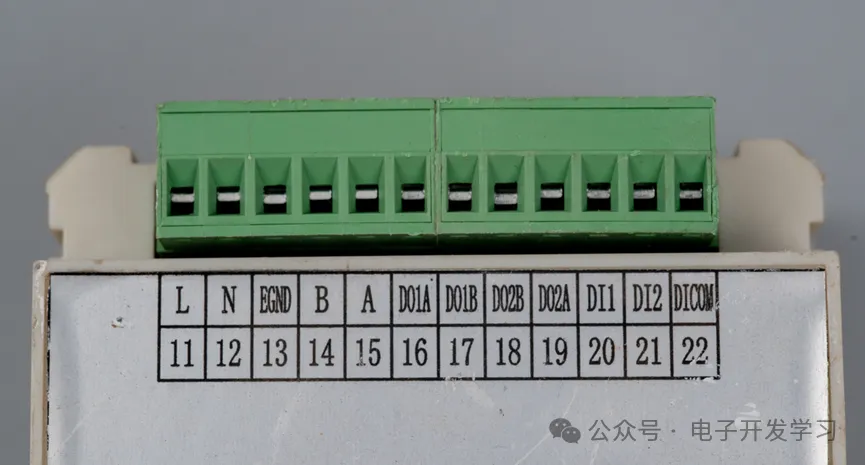

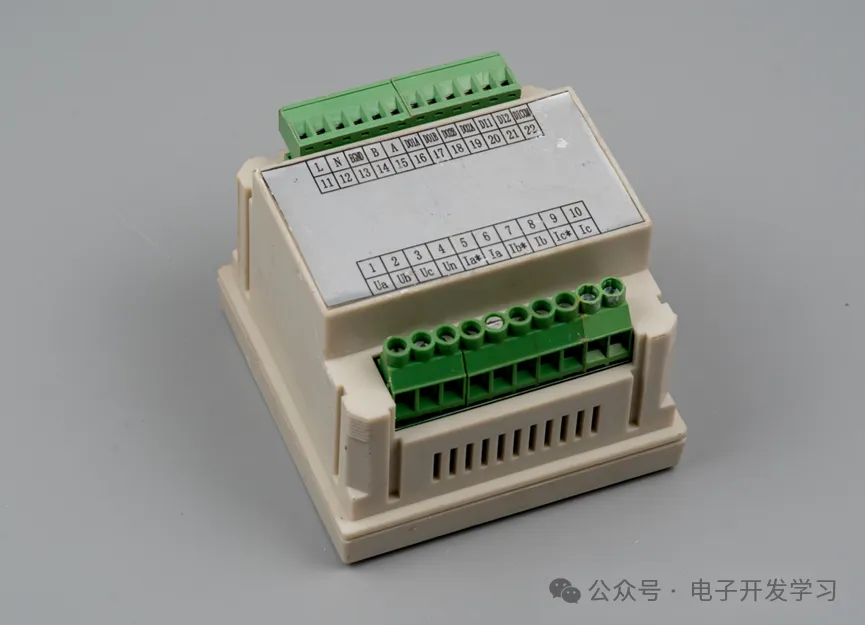

上面还有一排端子，有交流输入，AB看起来应该是RS485通信接口，后面还有DI\DO这些数字输入输出端口，这么看还有点像个小型化的PLC。

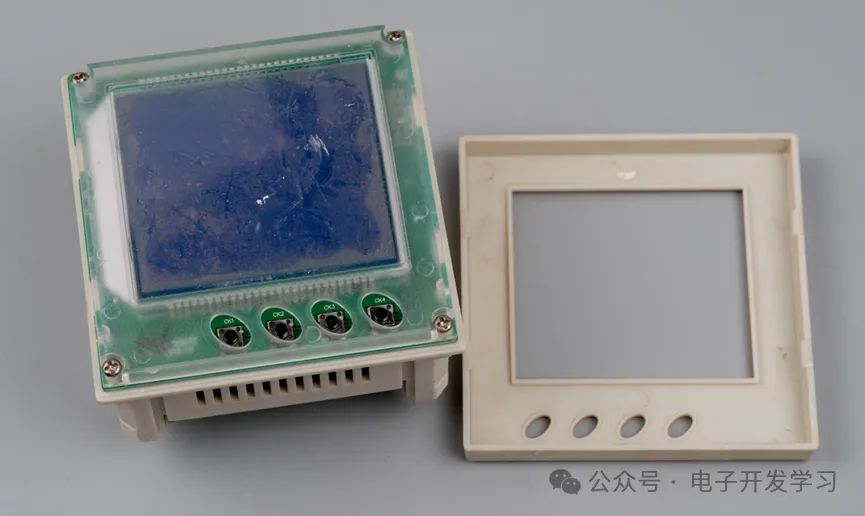

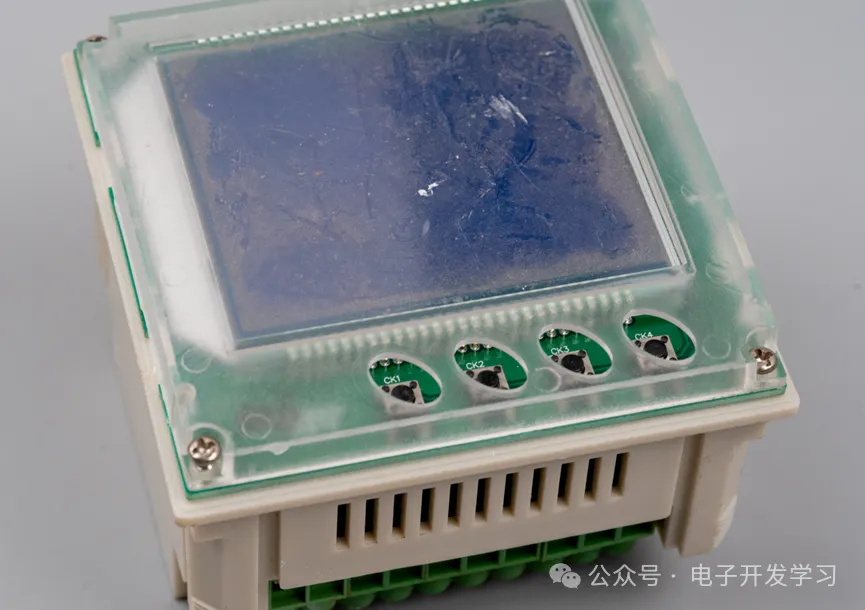

先把面板拆了就可以看到屏幕上有一个透明罩子，罩子四角有螺丝。

拆到这里隐隐约约觉得10元没有白花。

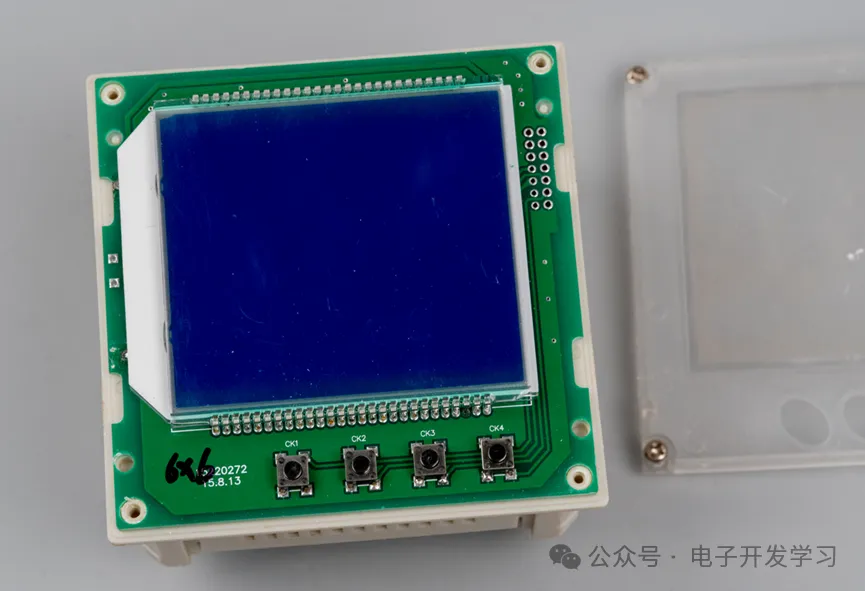

去掉罩子看到里面是个段码屏，屏幕还挺新。

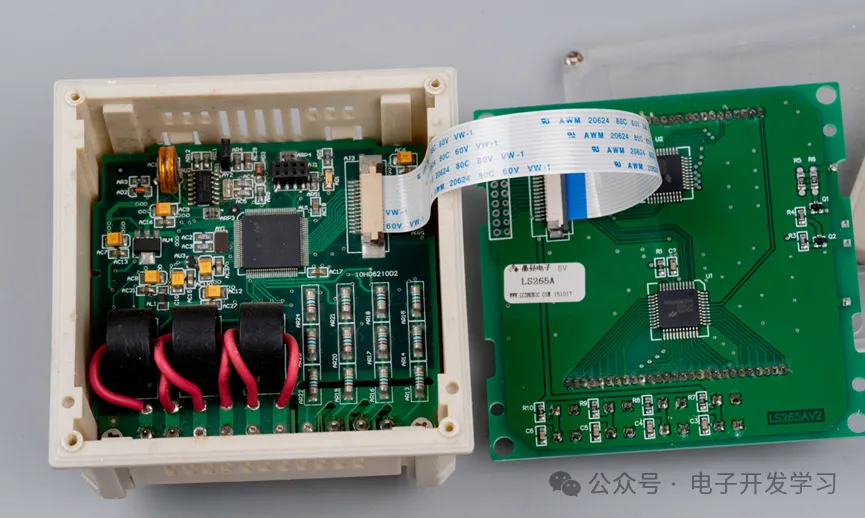

揭开上面的屏幕面板，里面还有一个电路板，和屏幕面板是通过一个FPC排线连接。

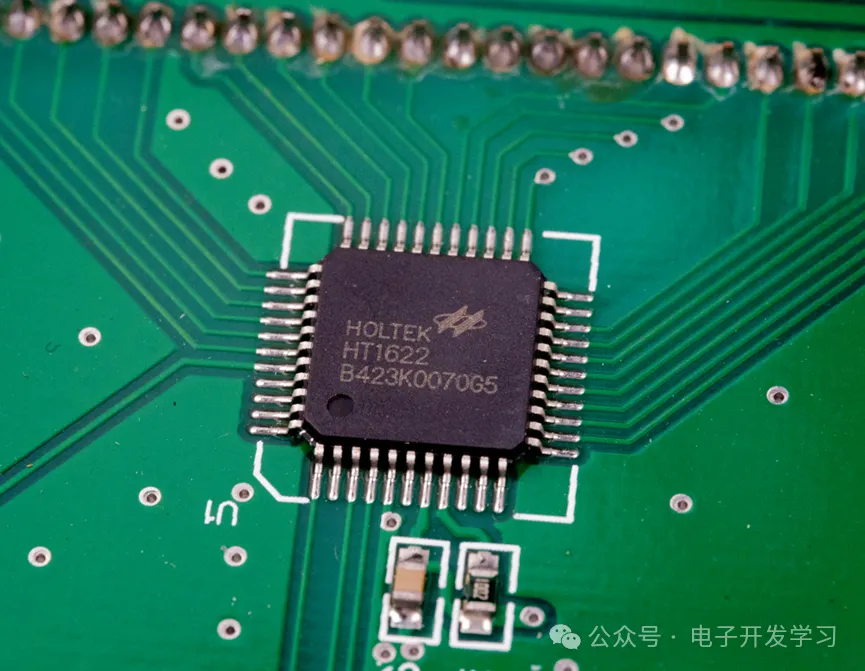

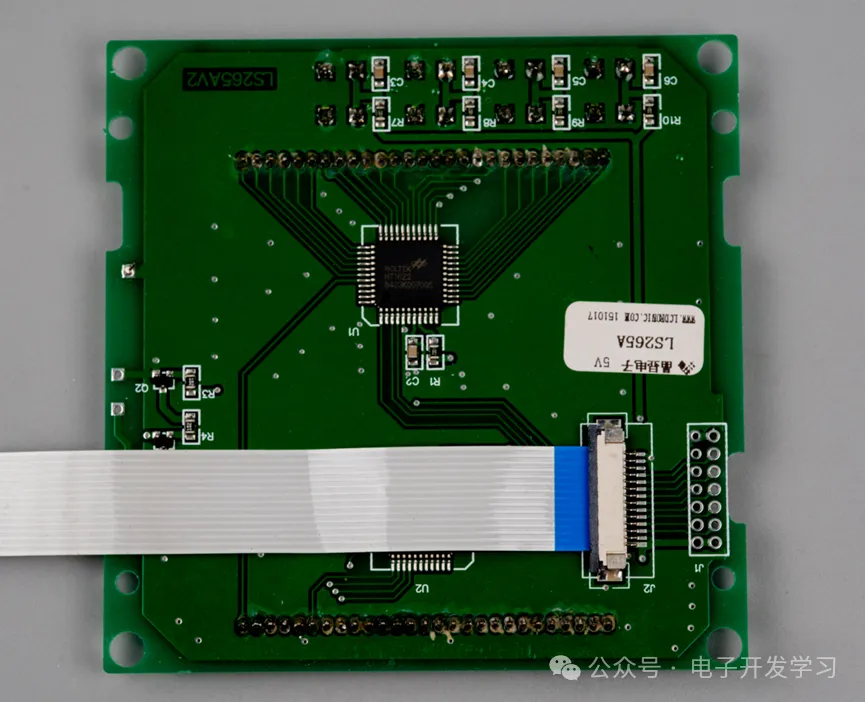

屏幕板的背面，有一颗段码屏驱动芯片。

这个段码屏驱动芯片是来自合泰的HT1622。

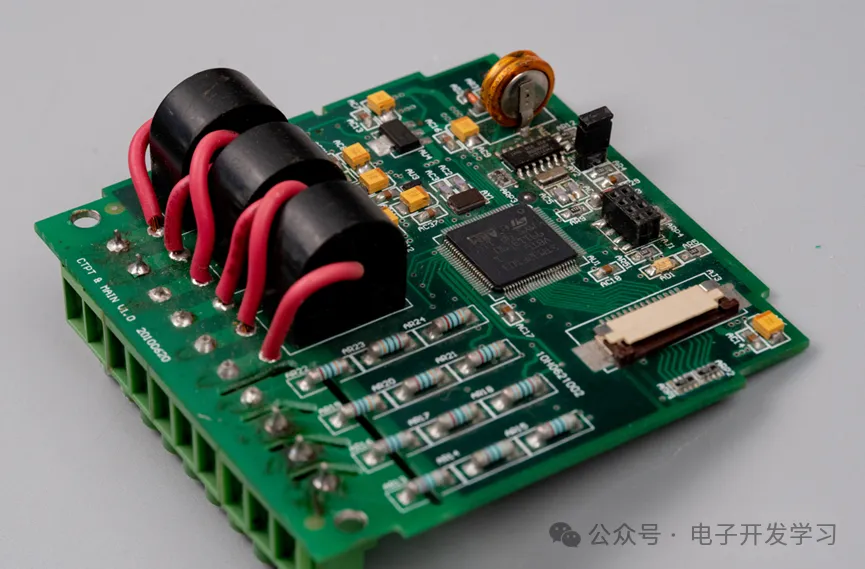

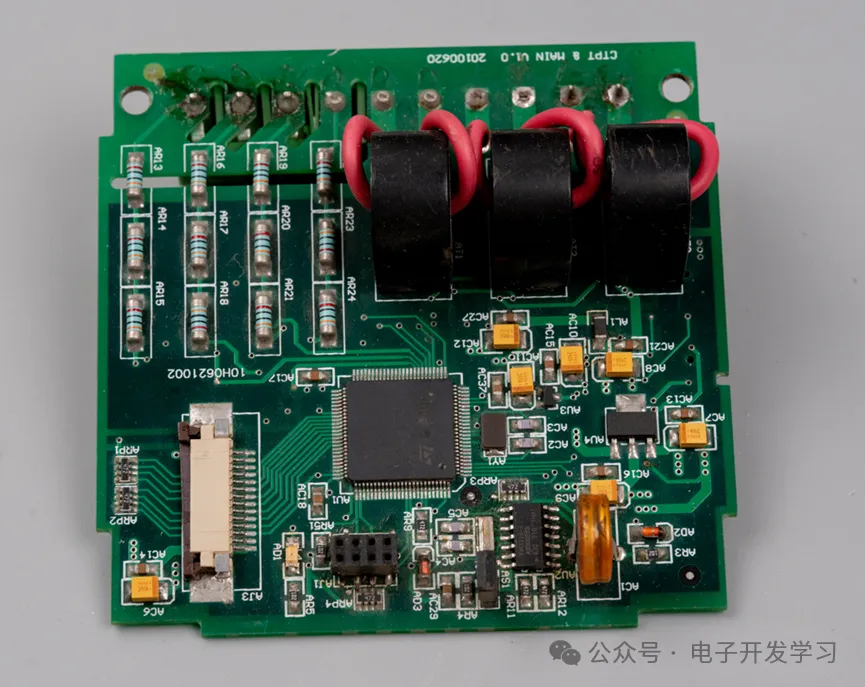

接下来把这个板子拿出来，上面有三个电流互感器。

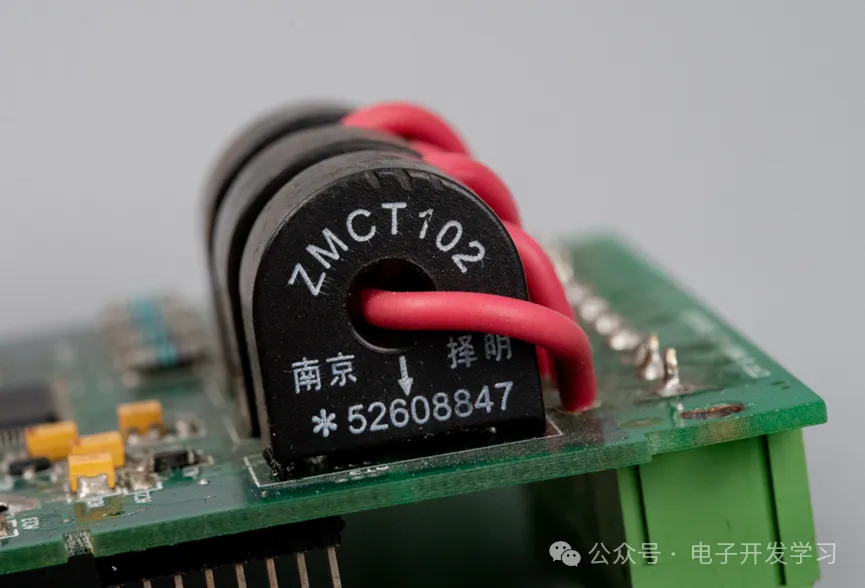

互感器上有丝印，看起来型号是ZMCT102。

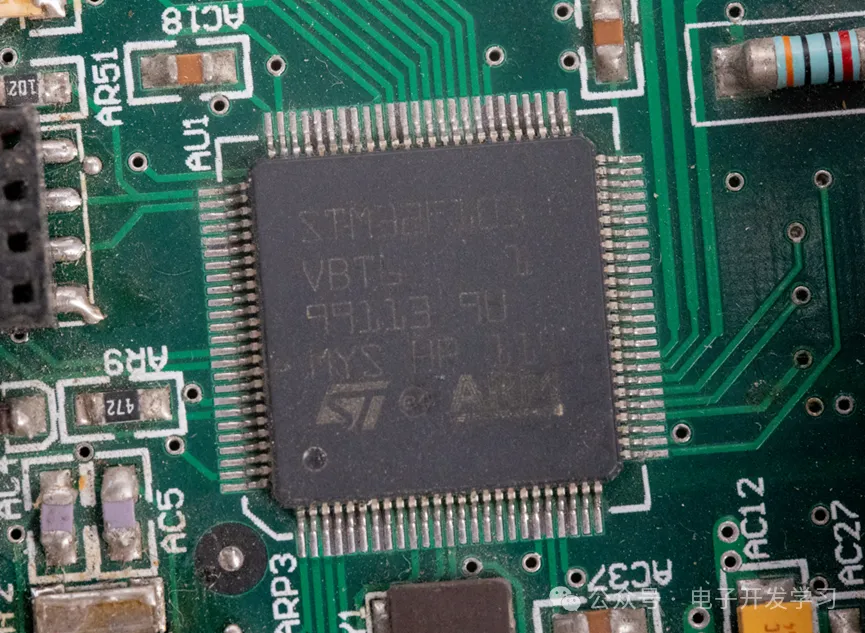

原来是老熟人啊，STM32F103VBT6。

三个电流互感器细节。

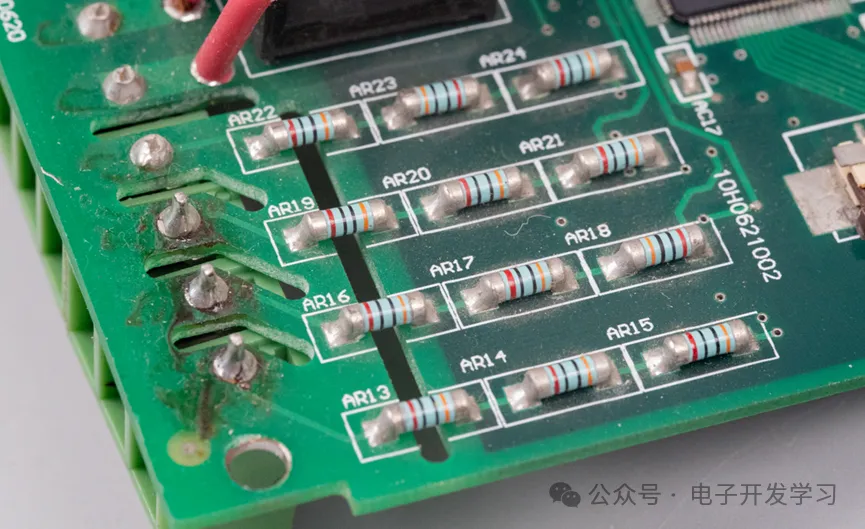

旁边还有一些电阻串联形成的电路，这些电阻不是铺铜电阻，而是来自威世的0204贴片金属膜精密MELF晶圆电阻。出来的端子就是前面说的Ua\Ub\Uc，看到这里，我发现Ua\Ub\Uc毋庸置疑不可能是无刷电机的信号，而是三路电压测量的。对应的，Ia\Ib\Ic是三路电流测量的端子，包含电流流入和电流流出。

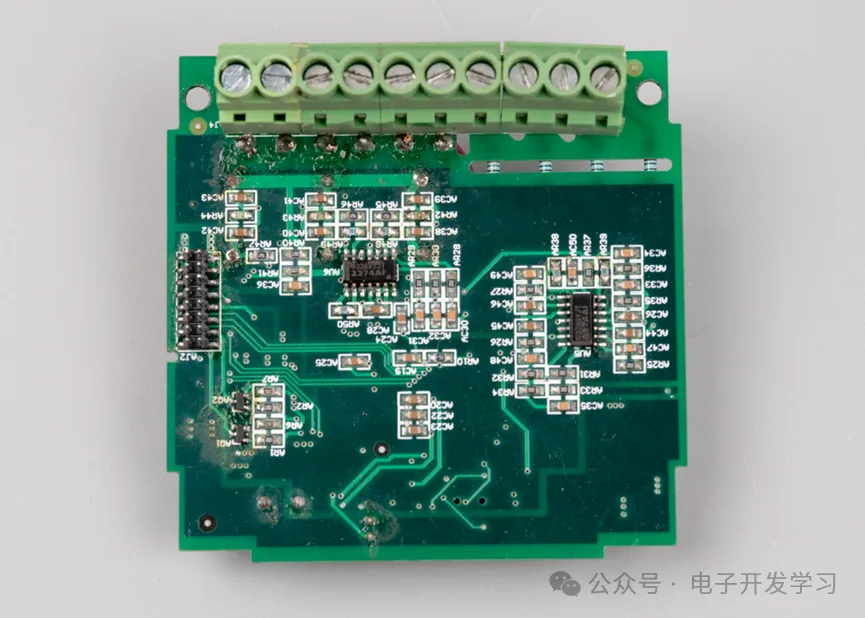

这是这个电路板背面。

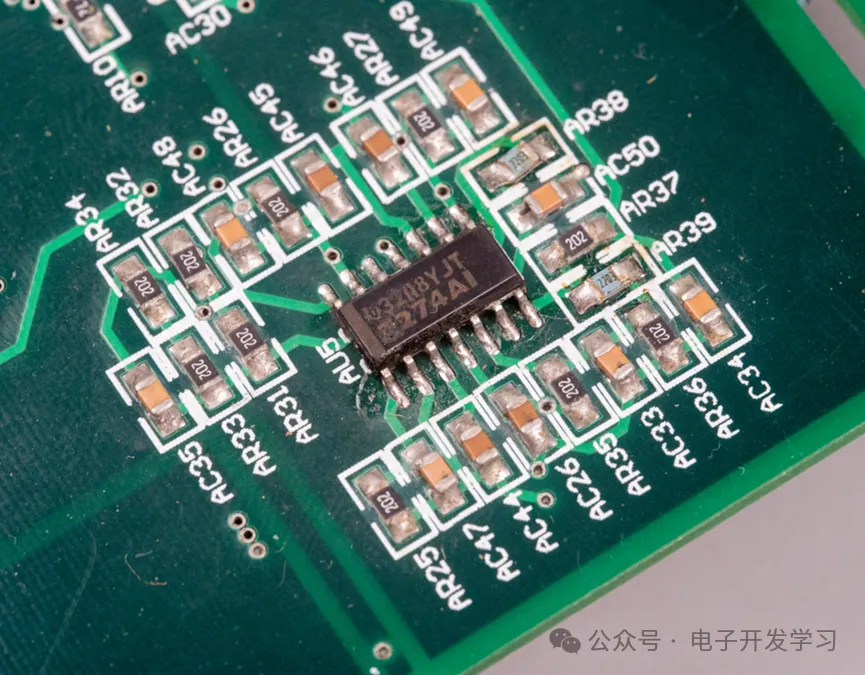

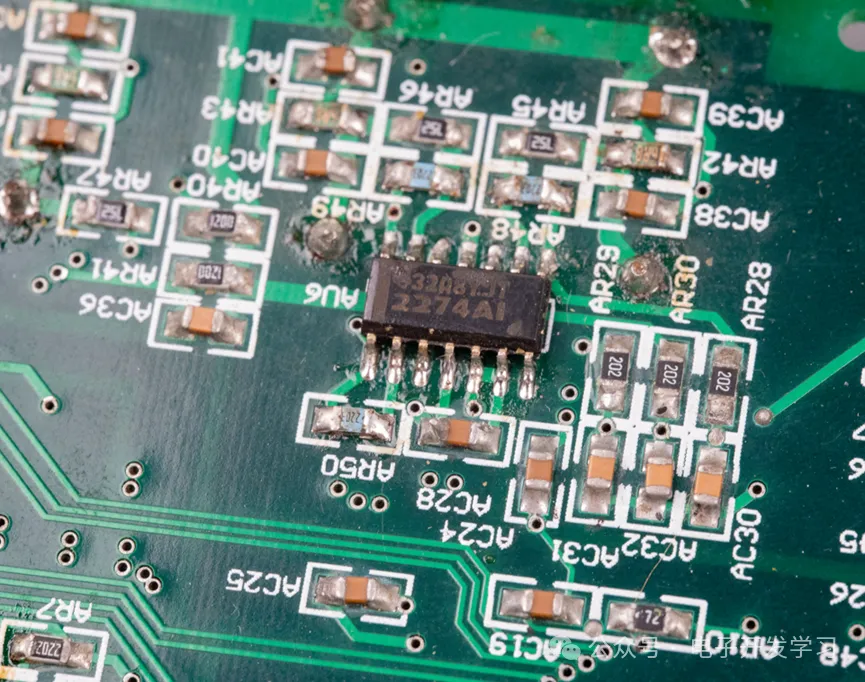

上面有两个看2274AI，这个我查了一下是四路精密运放。应该是配合正面的电流互感器用来测电流的。

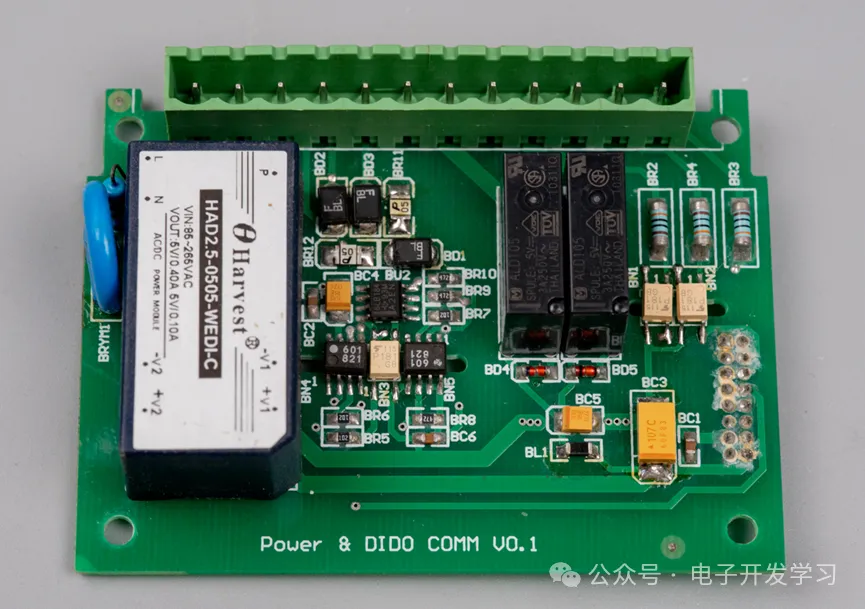

壳体里还有另外一个板子。这个显然是电源板和继电器输出、DI信号输入的接口板。

一个隔离的AC-DC电源模组，输入85V到265V交流电，输出是直流5V0.4A和5V0.1A两路，总共2.5W。

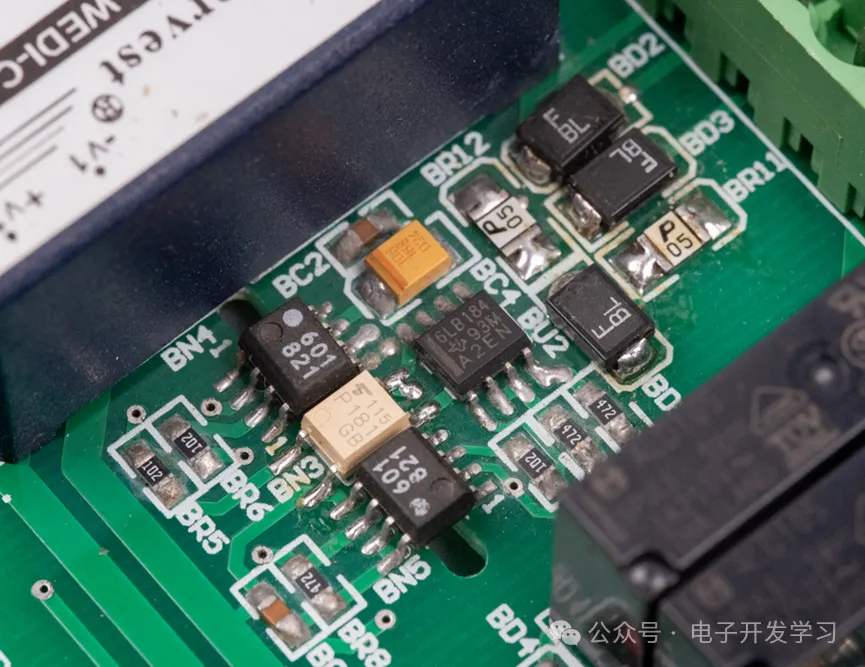

这部分是RS485电路，中间SOP-8封装的器件是SN65LBC184DR，这是TI的一款485收发器。看样子从MCU到收发器的串口还用隔离器件做了个隔离信号隔离。

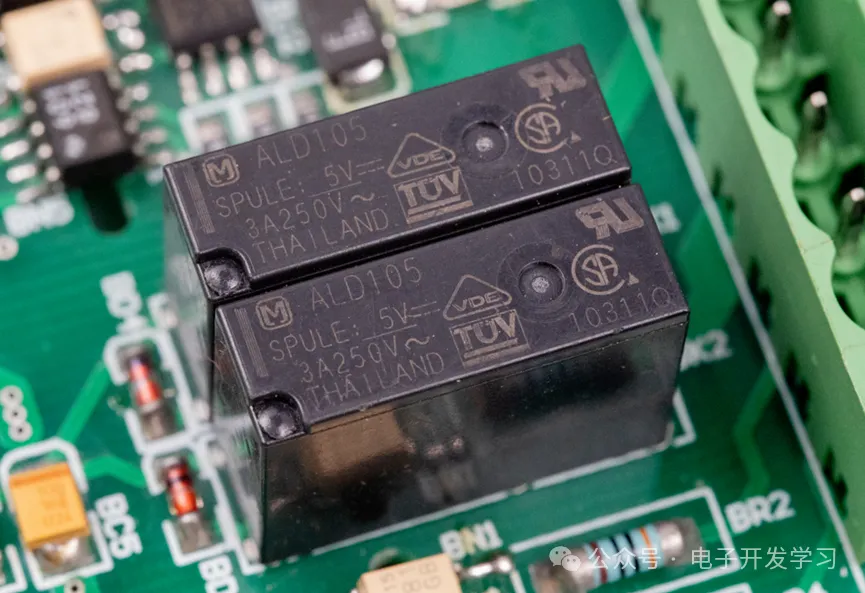

两个DO输出的继电器。

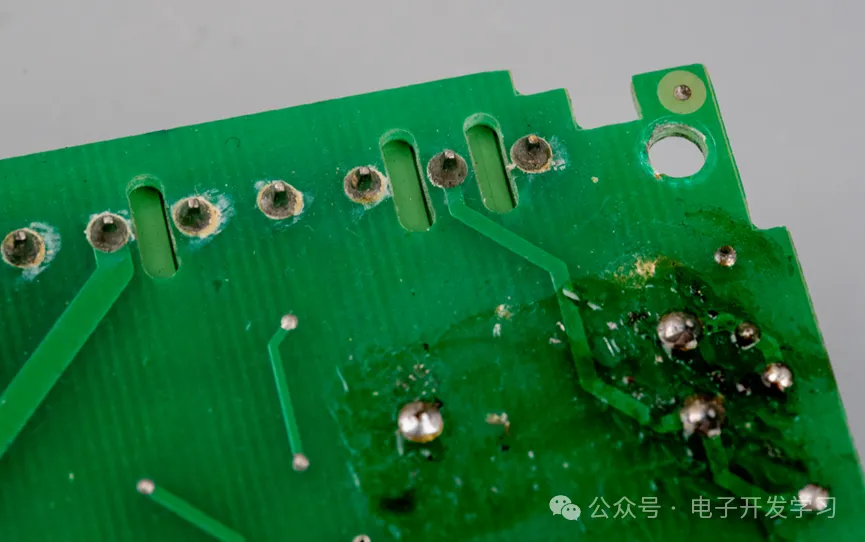

板子背面在强电输入处做了开槽，增加爬电距离。板子背面有很明显的维修痕迹。

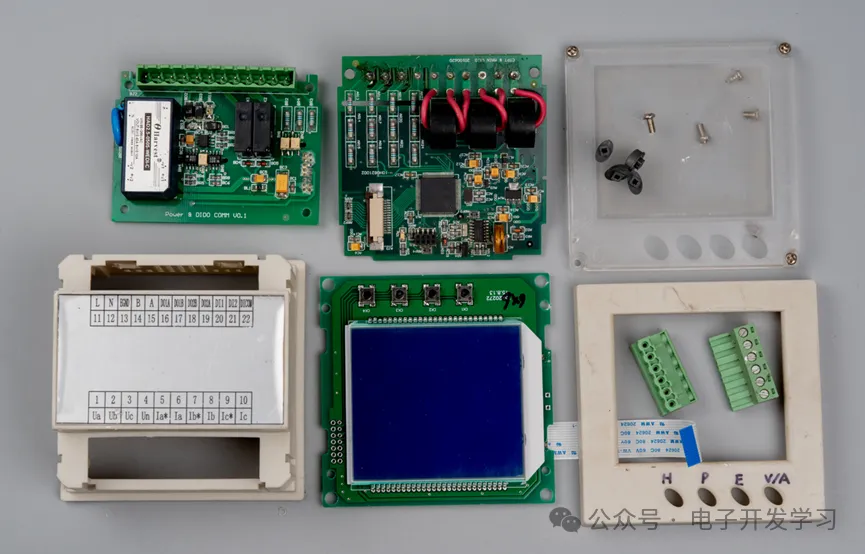

这是这个控制器的全家福，现在看，这个控制器使用交流市电供电，有隔离的RS485通信功能，有两路数字输入端子，两路数字输出端子，另外还有三路电流检测和三路电压检测功能。看到这里基本就清楚了，这是一个三相电能表，RS485通信。
