这些年拆了布下500个产品，其中有及其糟糕的产品，也有非常优秀的产品，今天把一些设计的很优美的PCB整理发出来给大家欣赏一下。

一 MAC Book Pro主板

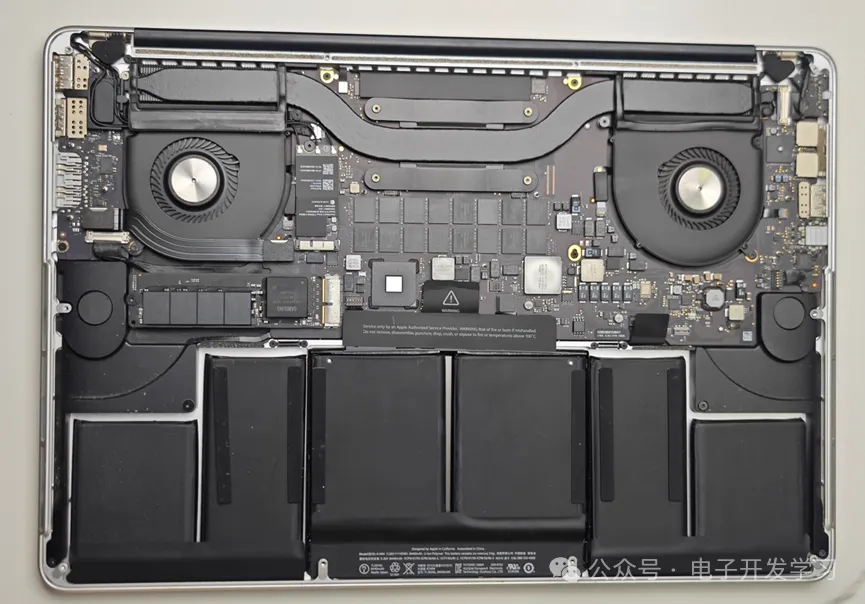

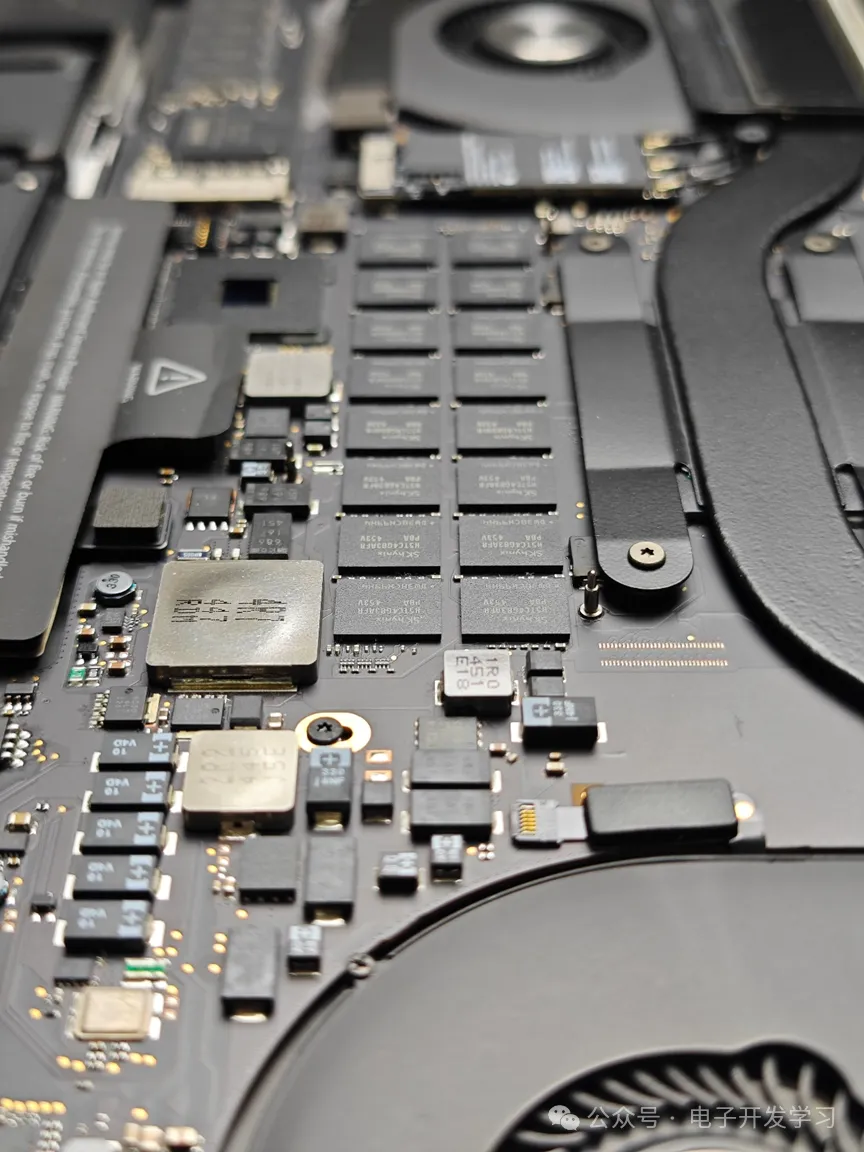

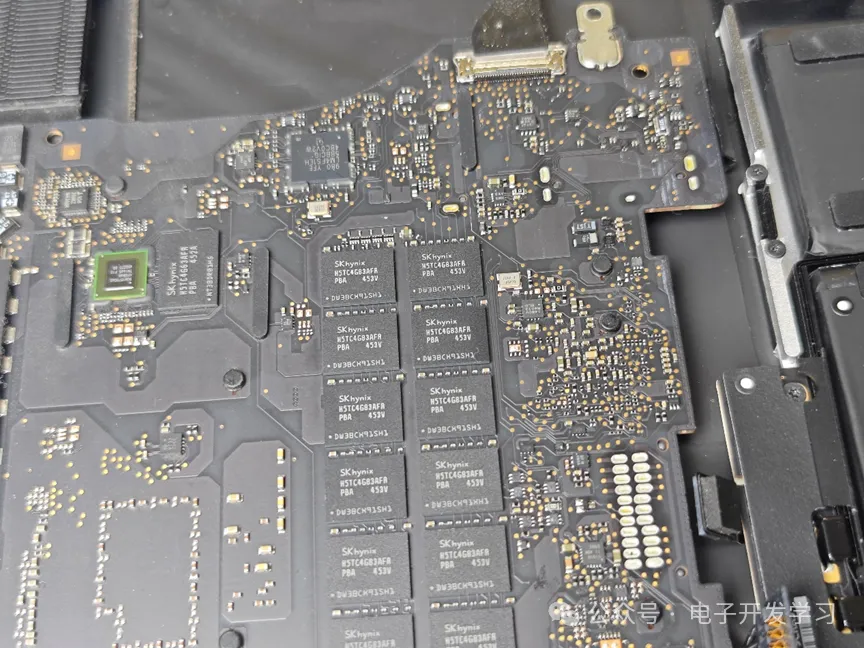

这是之前拆解维修的一台13年前的MAC Book Pro。

电路板上采用了超薄的一体电感，钽电容，以及16个DDR颗粒。

所有信号基本都引出了测试点。

二 海康威视可视化烟雾探测器

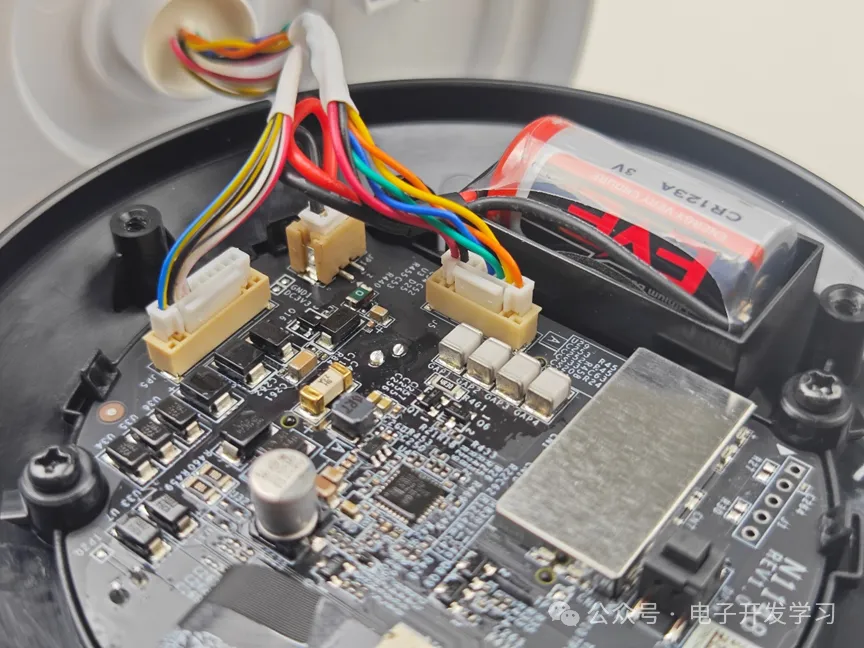

支持POE供电的电源和接口板。接口采用了陶瓷气体放电管和TVS进行防护。

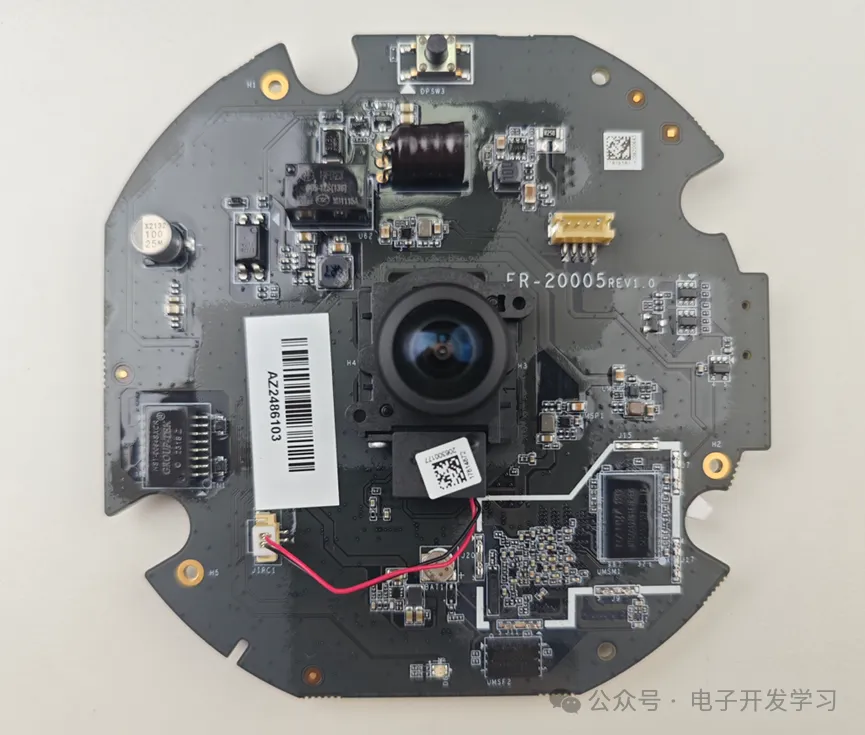

主板。

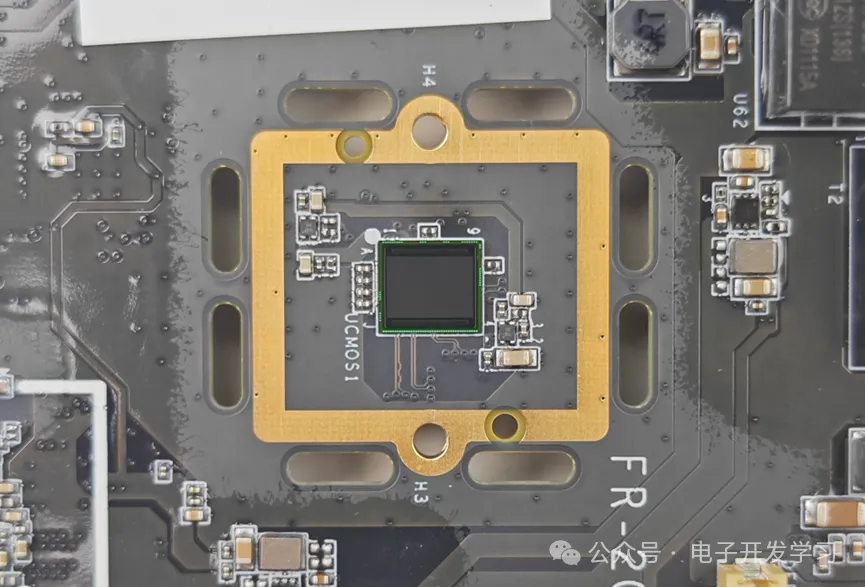

主板上的传感器细节。

海康威视这个产品用料非常足，但是价格也不贵，所以算是消费类安防产品做的不错产品之一。

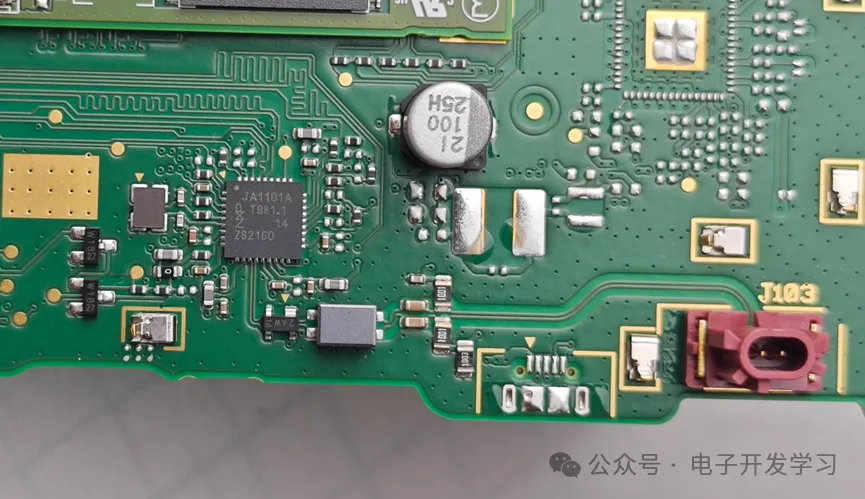

三 福特蒙迪欧车机电路板

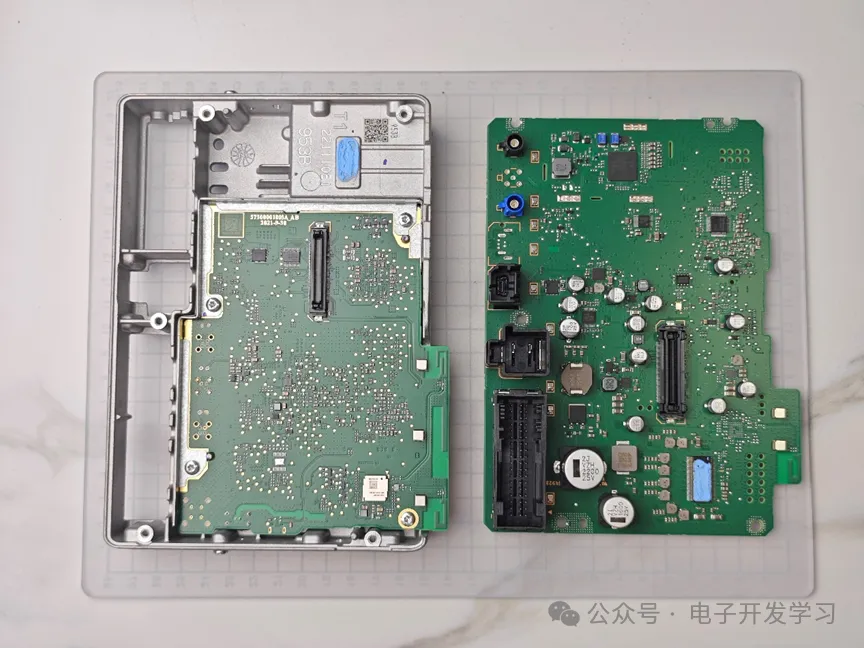

两块电路板的背面。中间通过一个浮动连接器连接。

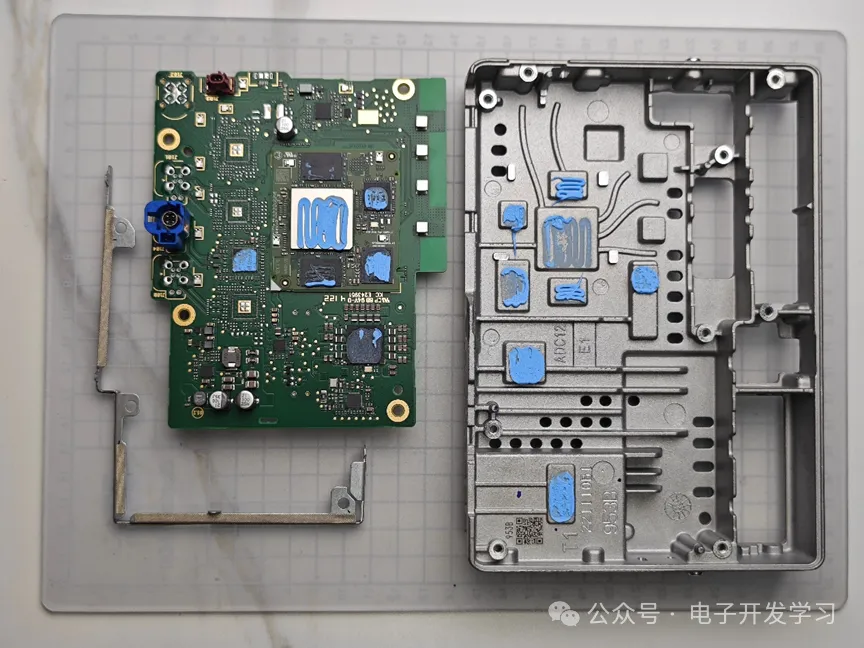

主板及底壳散热部分细节。

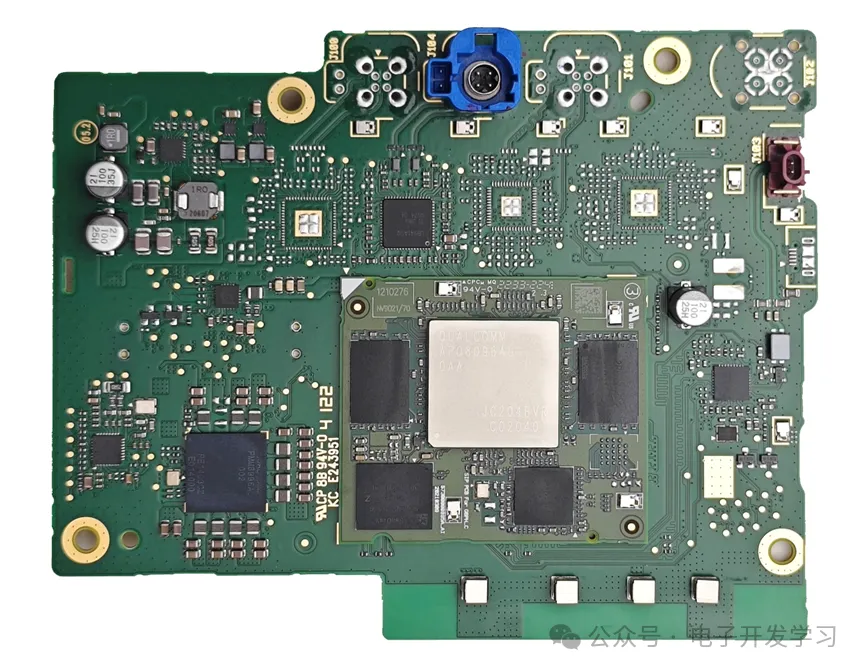

主板全貌。

PMIC电路。

CAN电路。

采用LGA形式贴装在底板上的SoC核心板。

汽车电子在做工用料这块是毋庸置疑的，这也是少见的能把绿色的板子做的这么漂亮的一个电路板，PCB布局布线的艺术。

四 博世智能音箱电路板

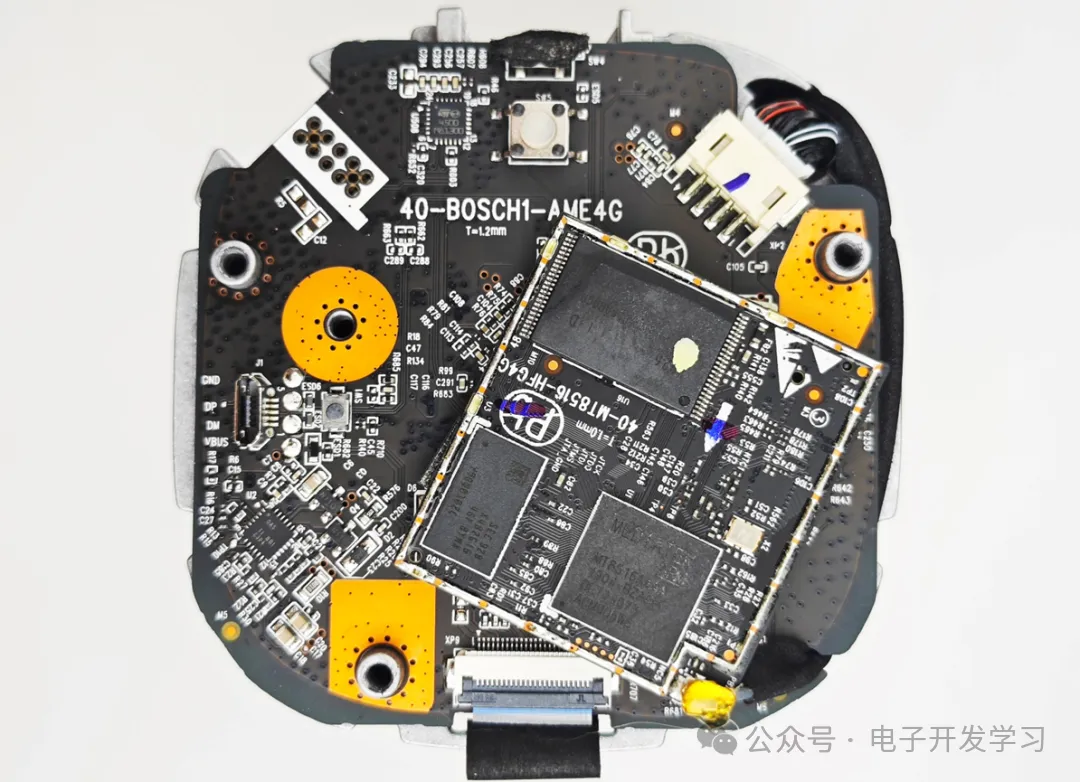

这个核心板斜着非45度插在底板上的样子，治好了我的强迫症。

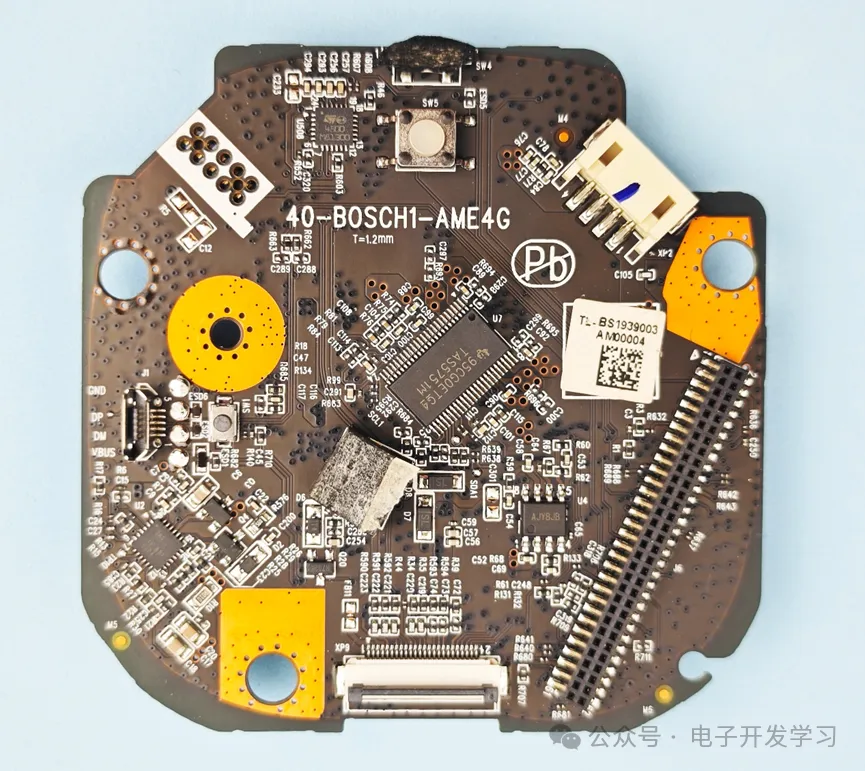

底板正面。

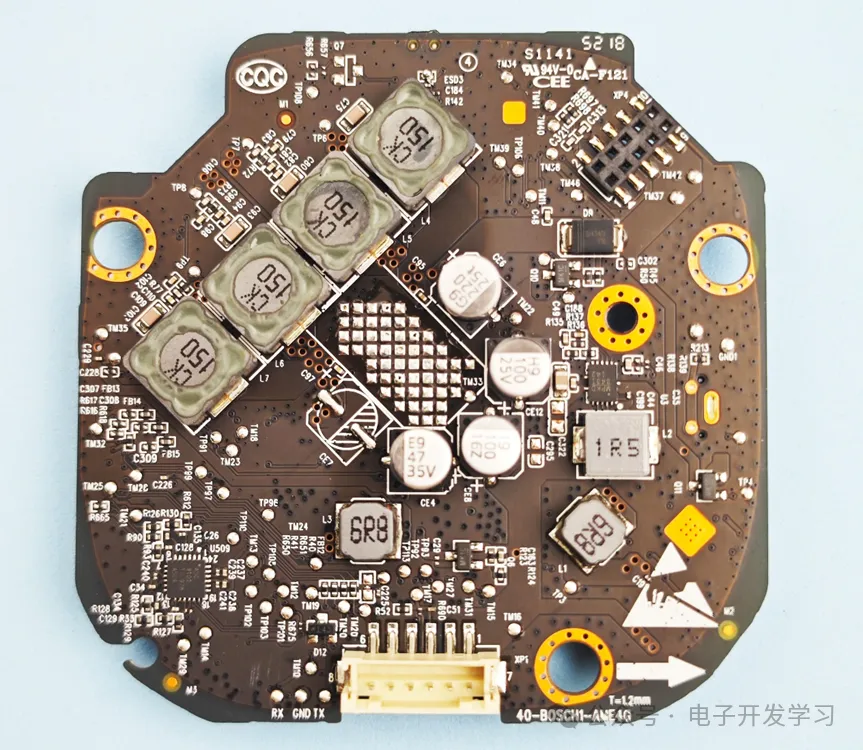

底板背面。

博世这款智能音箱当初的售价也1800左右，内部做工用料算是智能音箱里比较豪华的存在了。

五 80000流明的ACEBEAM X75手电筒

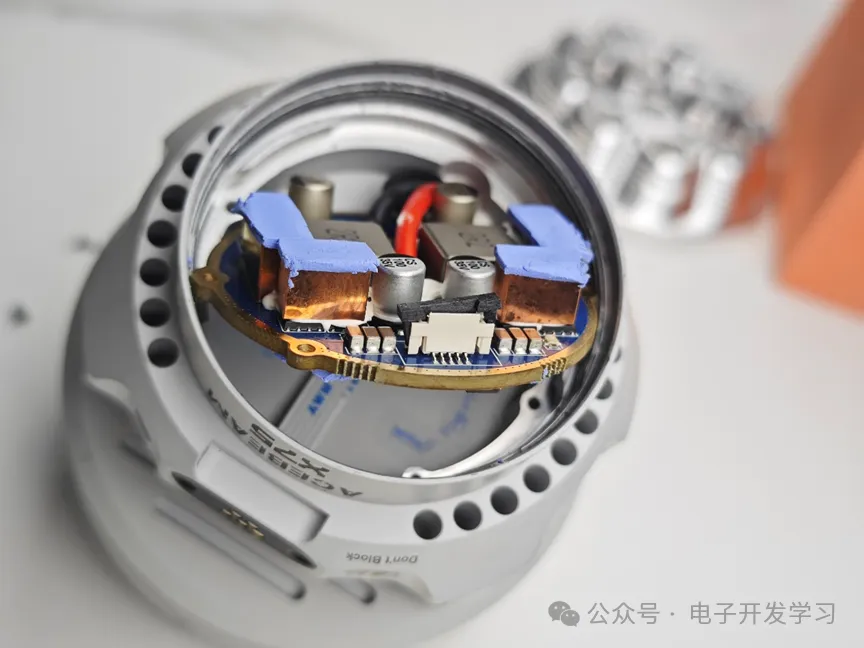

微弧氧化的铝合金外壳，做工用料都不错的电路板。

电路板正面的散热铜块。

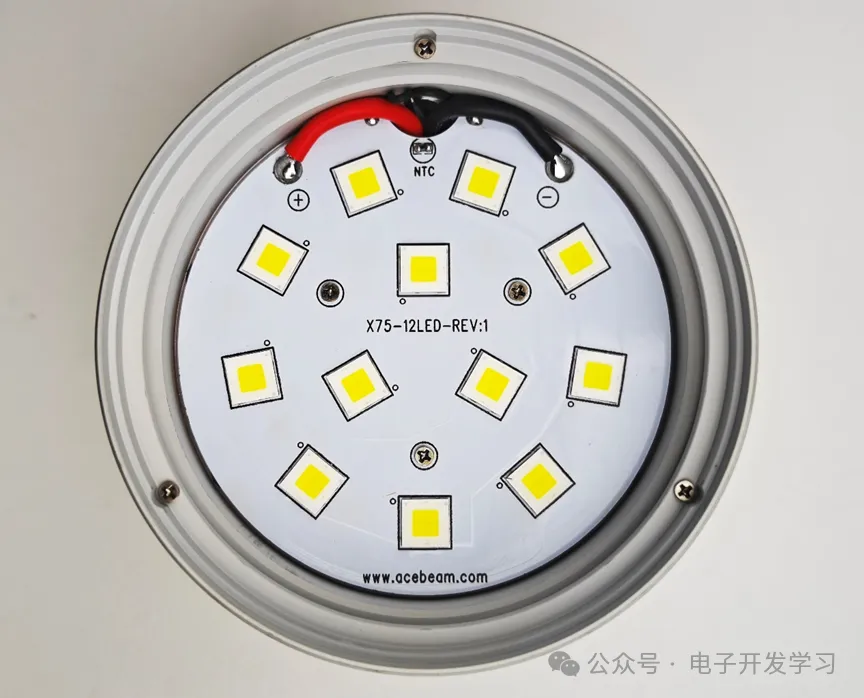

贴装了12个CREE的XHP70.3灯珠的灯板。

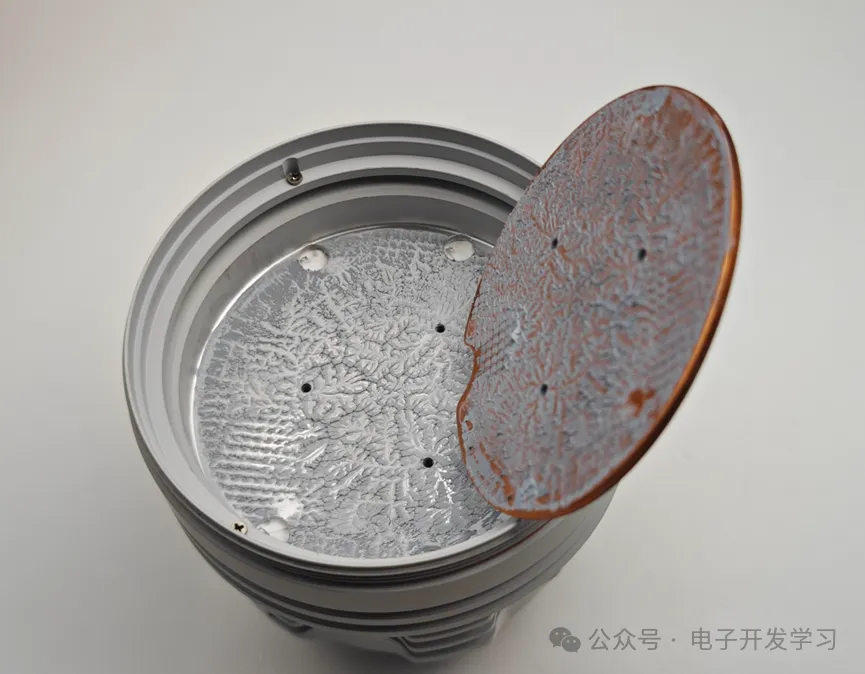

灯板为了散热做成了铜基板。

六 苹果AirPort Extreme路由器

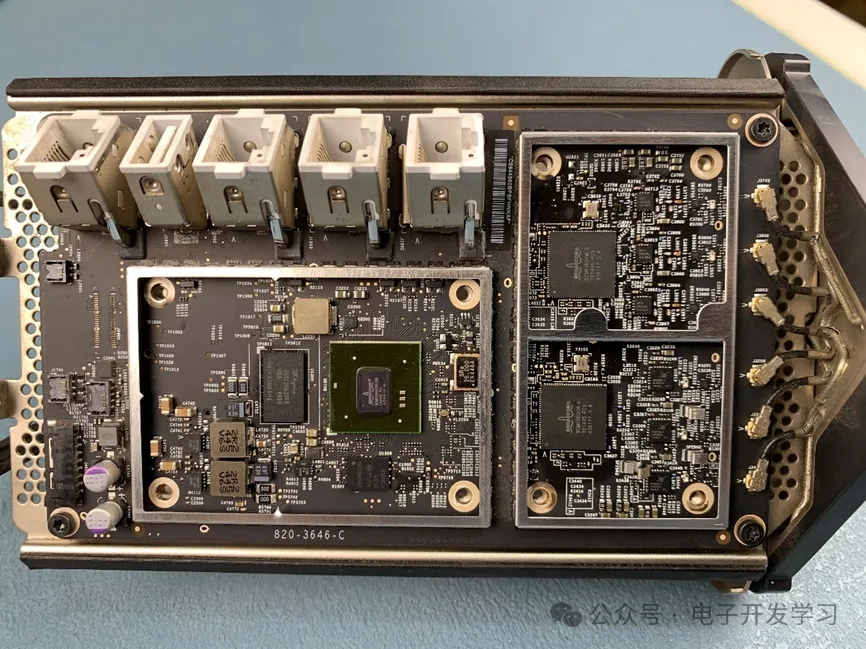

主板，基带射频功能模块划分合理，布局紧凑。

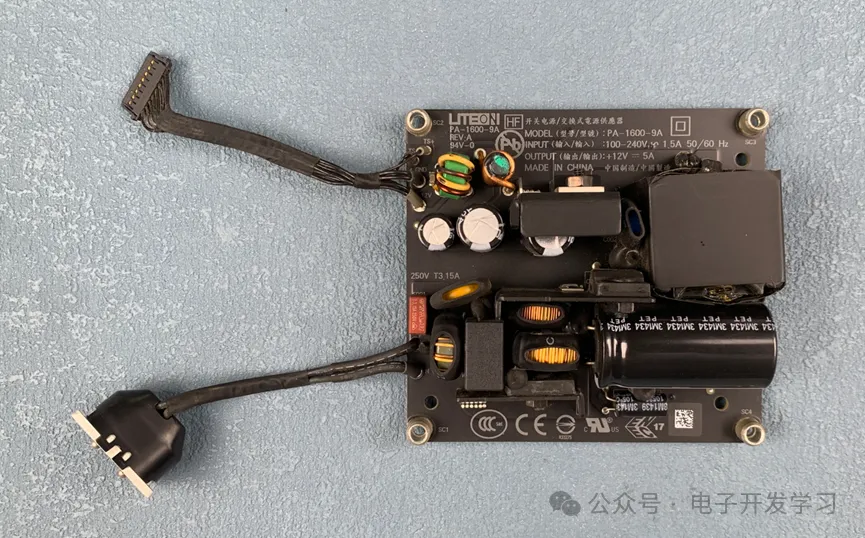

电源板。

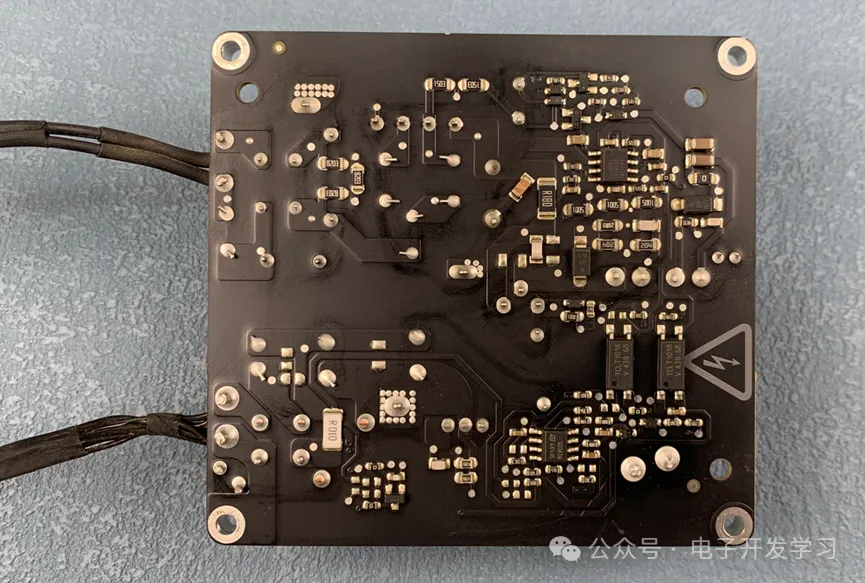

电源板背面。绝大多数的消费产品内置AC-DC电源都是单面电木板，苹果这个电源是一个另类的存在。

如果大家都这样的图感兴趣，后面我继续整理发布一些，供大家欣赏。另外，除了极致的美，还有极致的节省成本导致的极致简陋的产品，也可以给大家整理一些极端发出来欣赏。
