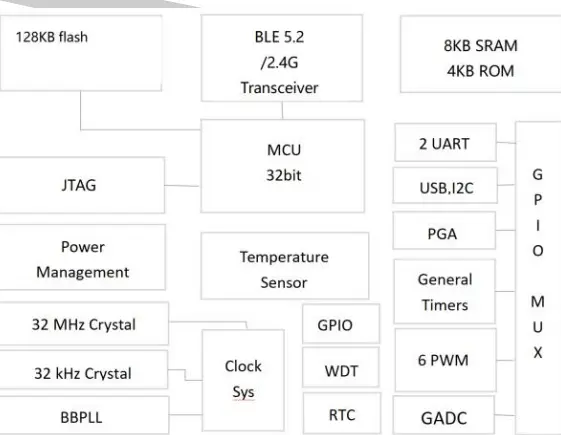

XL2417U芯片是一款低功耗、高性能和高度集成的SoC，带有2.4G收发器。它集成了高性能2.4GHz射频收发器、丰富的基带功能、32位MCU和各种外围IO。它支持128KB的flash和48KB的RAM，以实现可编程协议和配置文件，支持定制应用程序。XL2417U的工作电压范围为1.7至3.6V


特征：

2.4G RF SOC

独立看门狗

工作电压1.7 V至3.6 V

>4KV ESD,>4KV EFT,class-A抗干扰能力强,工作电压超过3.6V芯片会损坏。

-96 dBm Sensitivity@1Mbps

-93 dBm Sensitivity@2Mbps

-99 dBm Sensitivity@250Kbps

最大13 dBm输出功率

出色的RSSI性能，精度可达1dB

32bit MCU max 64MHz

支持XIP，128KB闪存可选

48 KByte SRAM+64KB ROM

I2C、1 路UART

4路（外部2路+内部2路）12bit通用ADC，最高速率1M采样率

PWM(2路, 带死区控制互补输出),最高16位连续可调，支持中心对齐模式，支持刹车，支持pmw和adc联动

最多3GPIO,25mA输出

集成温度传感器

4*32bit 通用定时器+2个32位aon定时器+24位rtc+24位systick

USB 2.0全速

睡眠模式1.6 uA

待机模式4.8uA

射频接收电流10.2mA

射频发送电流9.5mA

支持数据包长度扩展，最大256字节

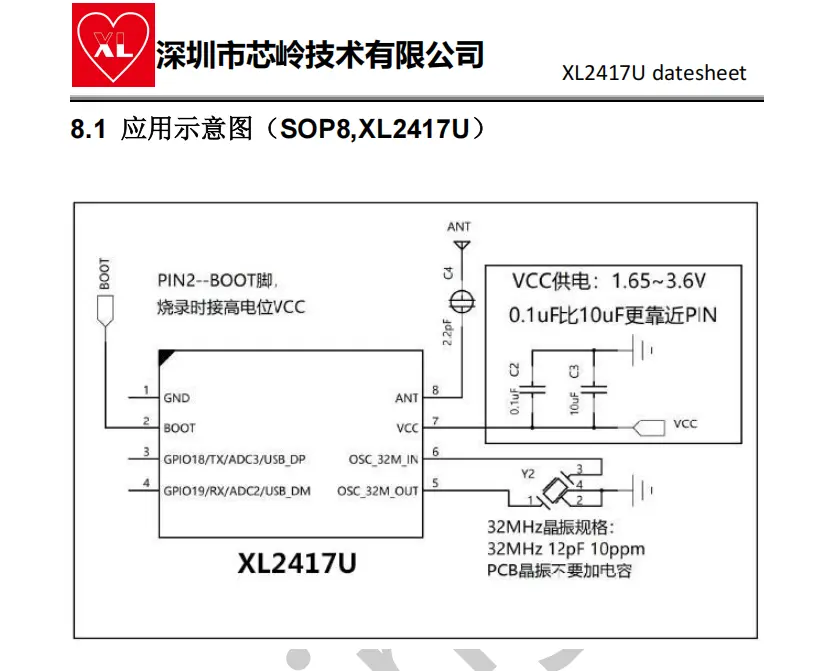

板子不挑天线，BOM最低只要一颗晶振+一颗电源滤波电容

大驱动能力IO，灌电流26.8mA，拉电流25mA

支持OTA升级

2.4G帧结构、CRC、白化都可以软件配置

2.4G支持2M/1M/250K/125Kbps模式

支持低电压复位LVR，8档可调，1.66/1.76/1.89/2/2.2/2.4/2.6/2.9V，支持LVR可关闭2.4G详细参数和用法请联系我司技术支持
