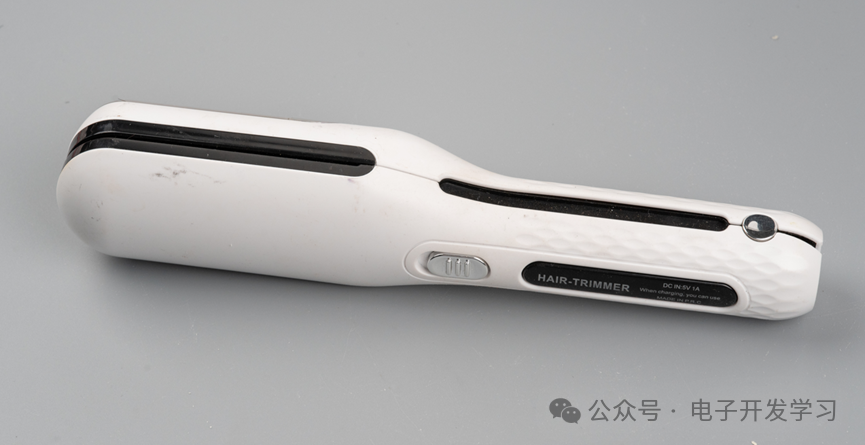

在垃圾站捡到一个"神秘圆柱体"，第一眼以为是哪个小姐姐落下的卷发棒。

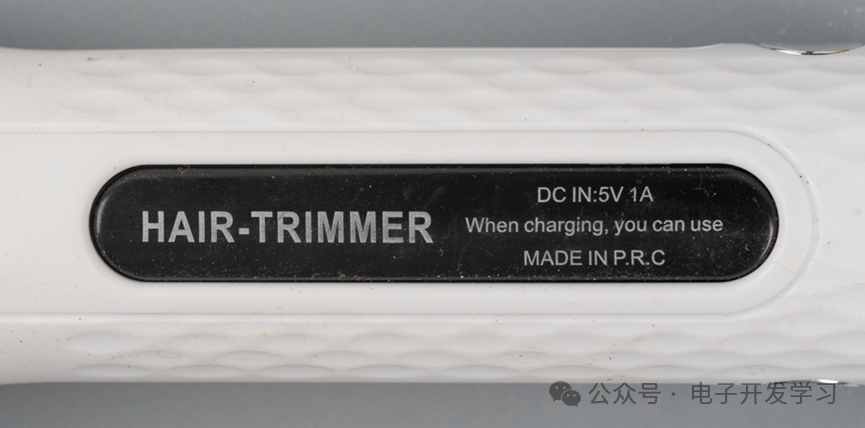

定睛一看才发现是头发修剪器。还写着充电时可用，记住这个伏笔。

而且下面写着个“MADE IN P.R”，就很奇怪，我见到的中国制造，不都是MADE IN CHINA嘛。

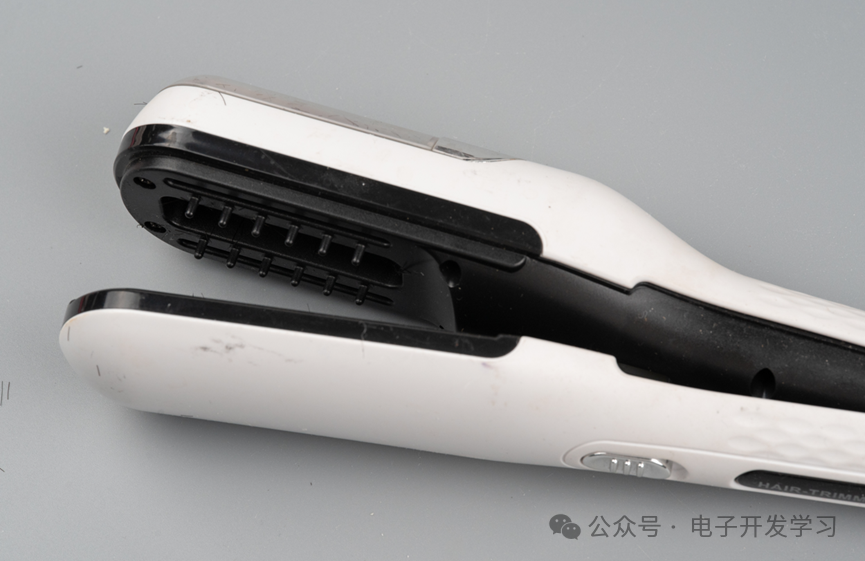

这个造型和卷发棒、直发夹板之类的产品一模一样，“伪装者”实锤了！

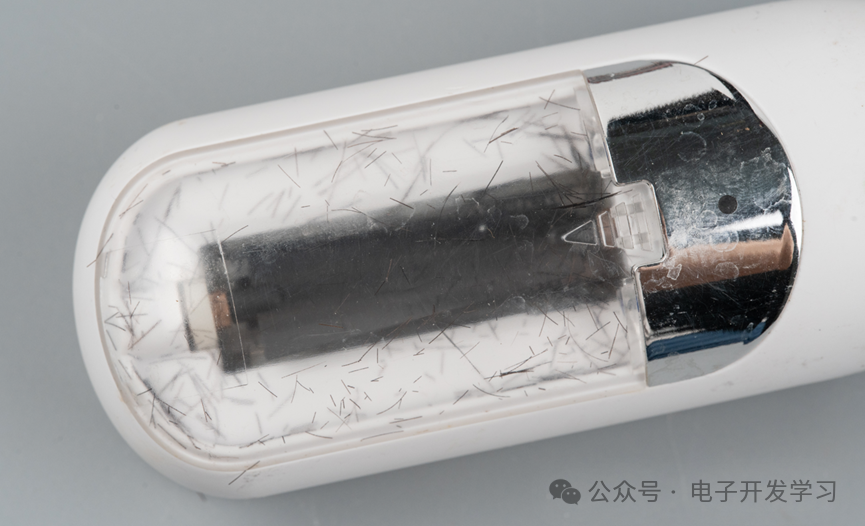

头部位置有一个透明窗，里面有很多碎发。

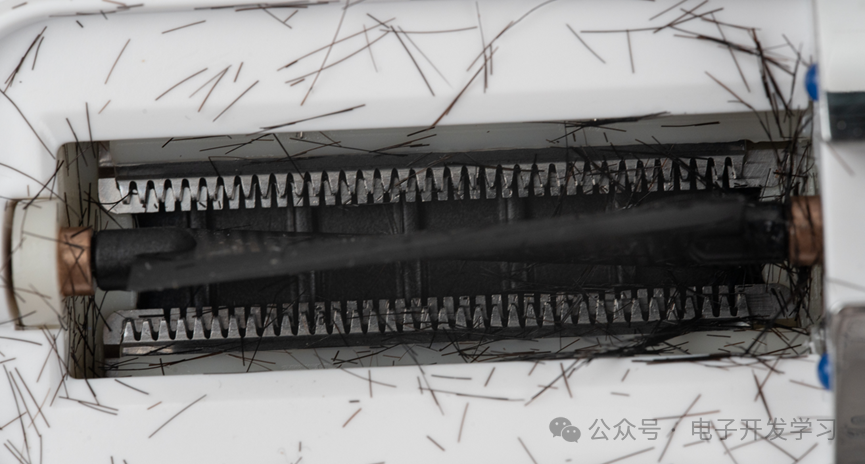

打开透明窗，可以看到里面有两排锯齿，像理发器一样的结构。中间有一个黑色塑料件，当这个塑料件旋转的时候，两排齿也会跟着摆动从而可以剪断头发。

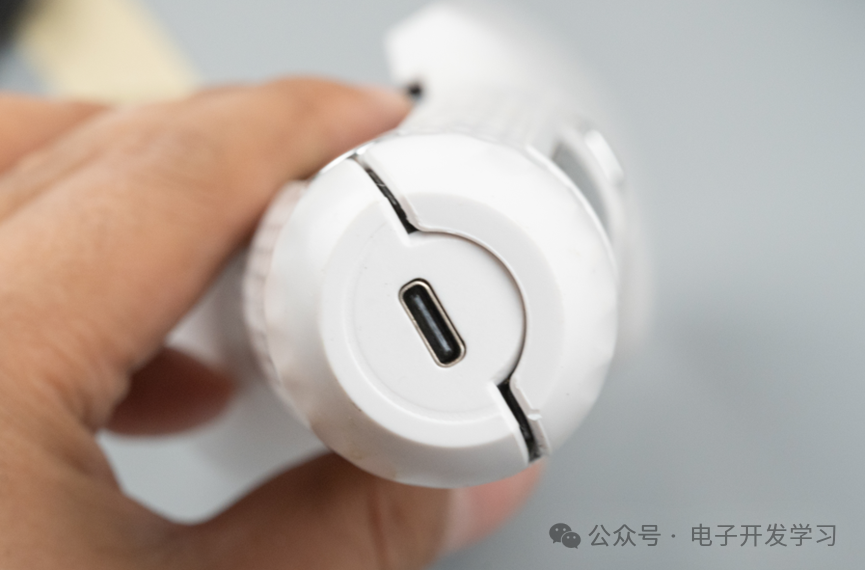

尾部是一个Type-C充电口，果然，2025年了，一个头发修剪器都比我的备用手机的充电口还先进。

拆解。

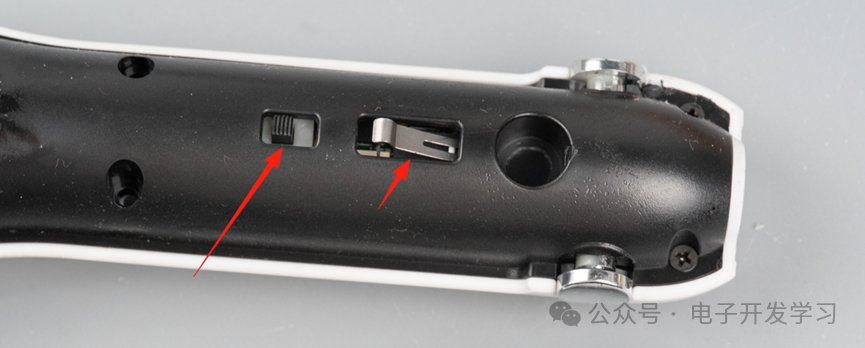

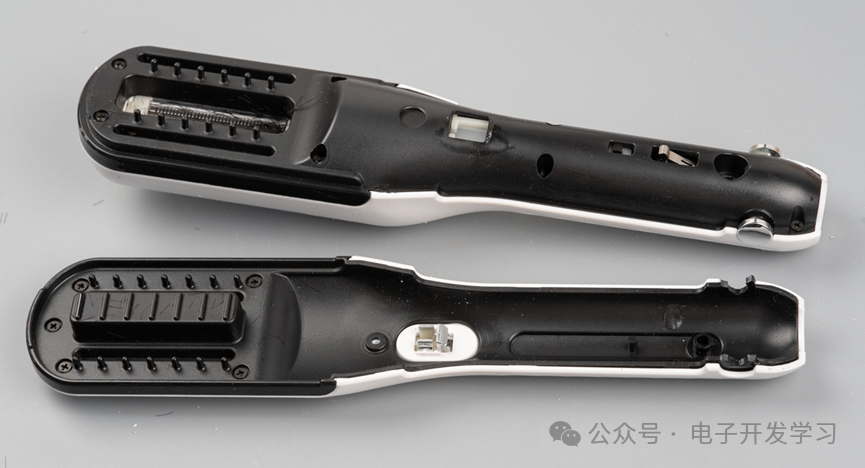

手柄内部有一个拨动开关和一个轻触开关。

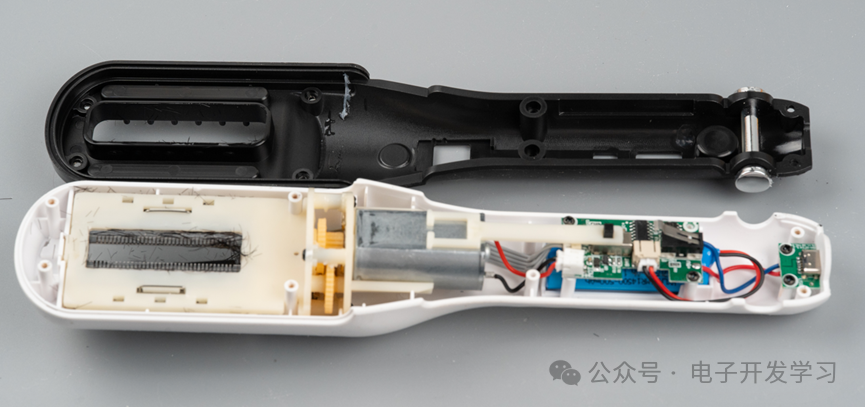

拆解之后，里面还是经典三件套，电路板、电机、电池。

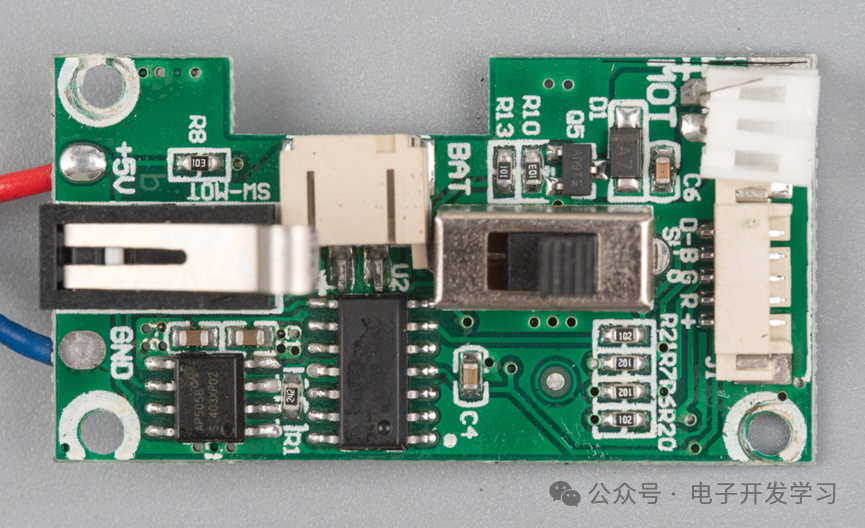

电路板上的拨动开关和轻触开关特写。

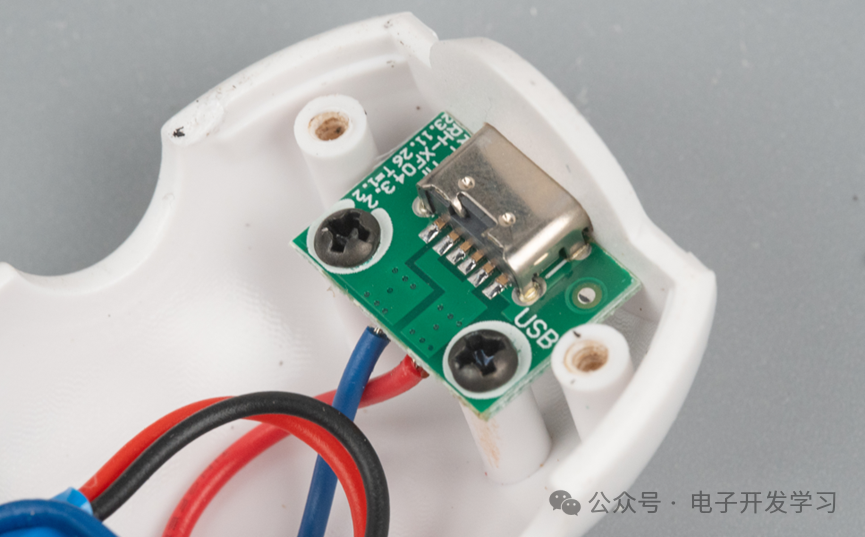

尾部Type-C充电座电路板。

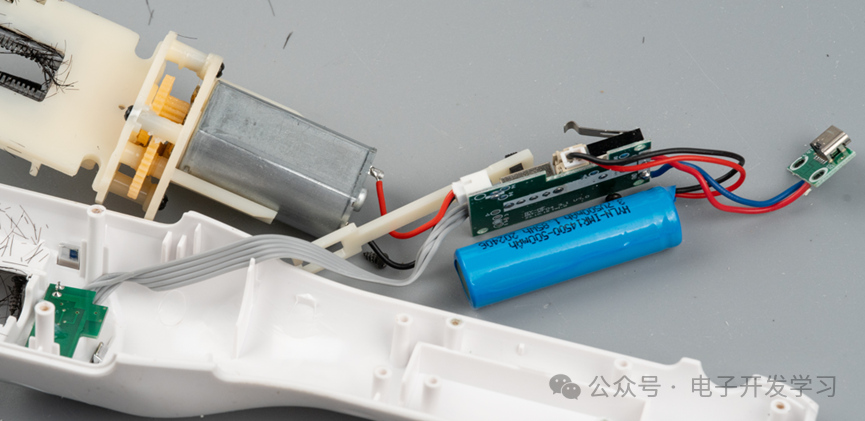

继续拆解。

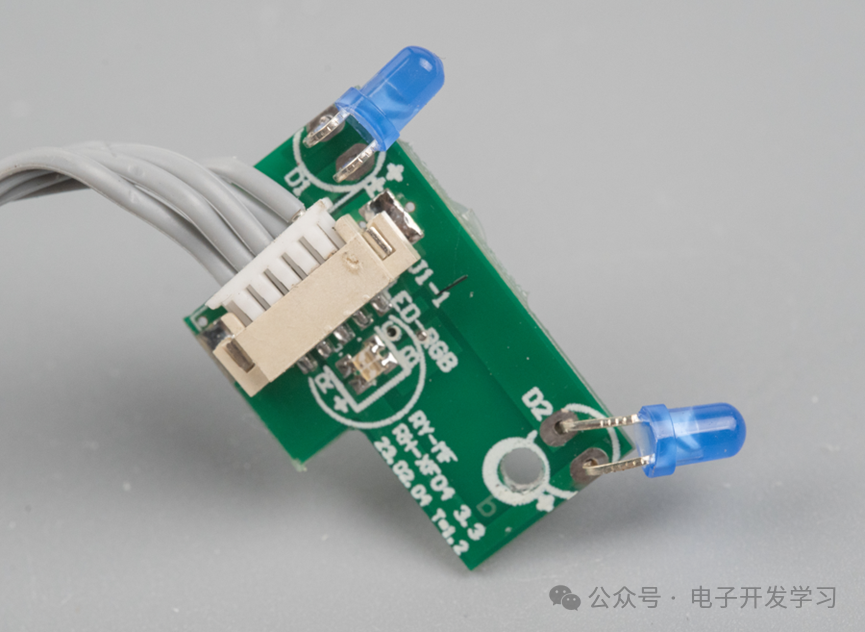

前端的LED指示灯子板。

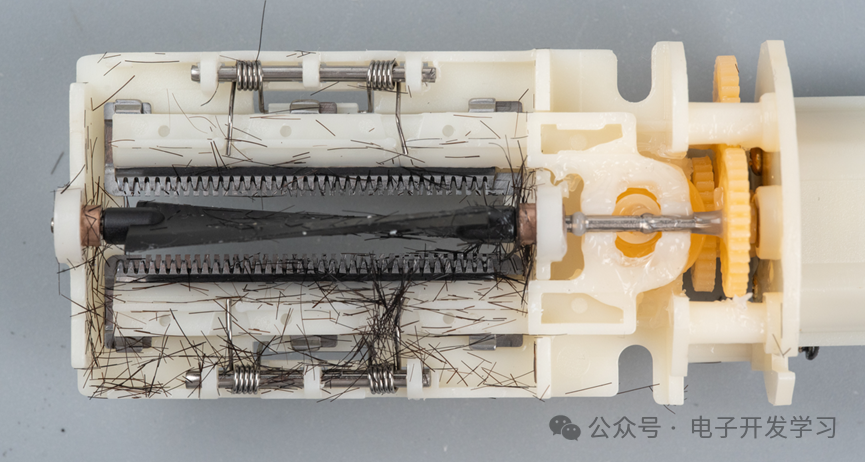

这是头发修剪机构。

这里有一个机构，把直流电机的转动通过几个齿轮减速之后，再通过另一个齿轮转换为线性往复运动。往复运动带动两排剪齿运动，而转动机构依然带着中间的那个黑色塑料件转动。

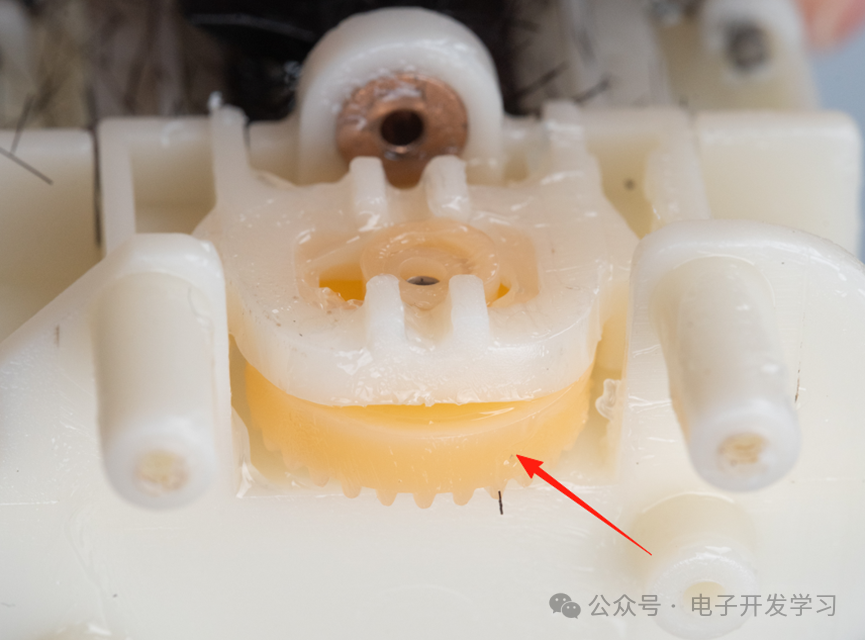

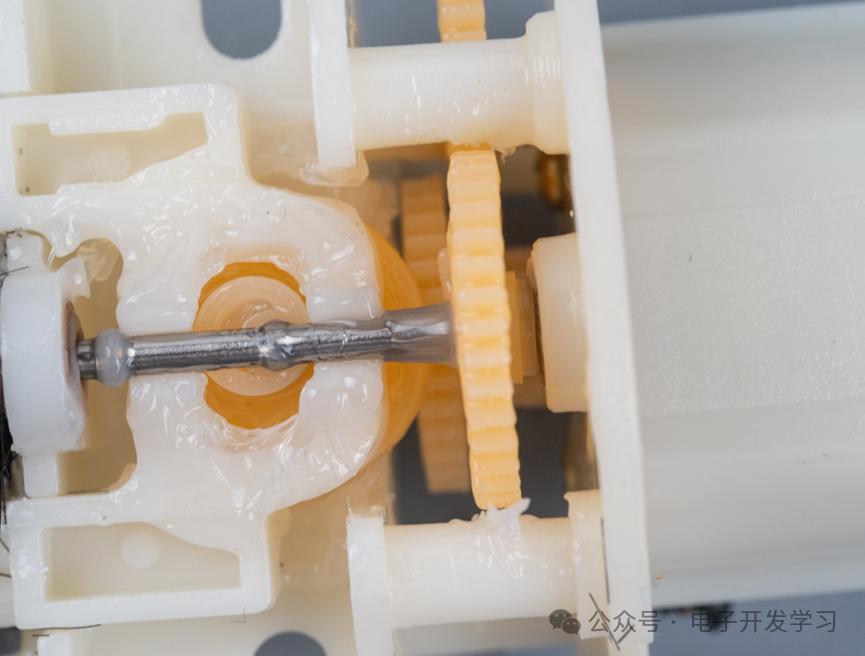

这就是那个把转动转换为线性往复运动的齿轮。

主控芯片依然型号未知，懂的都懂，这种产品用带丝印的MCU才奇怪，毕竟‘无名之辈’才能深藏功与名。

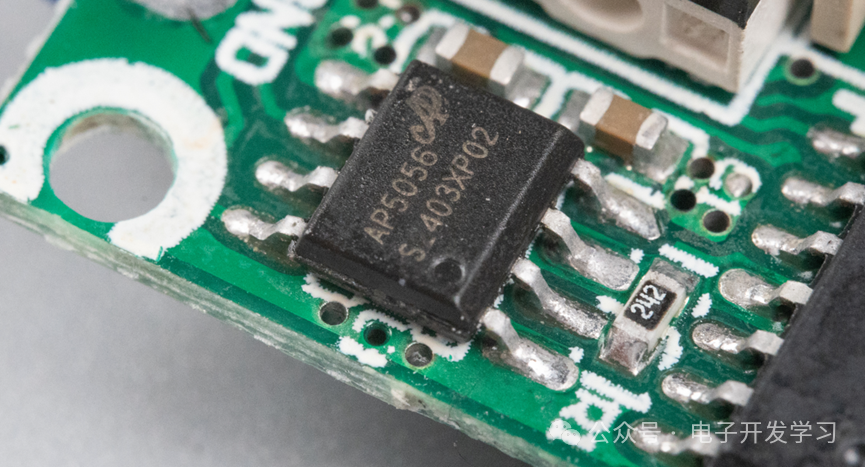

这个SOP-8封装的芯片是AP5056，名字听起来像‘我要我溜’，意思是‘充完电我就溜了’？根据这个可以推测是充电管理芯片。

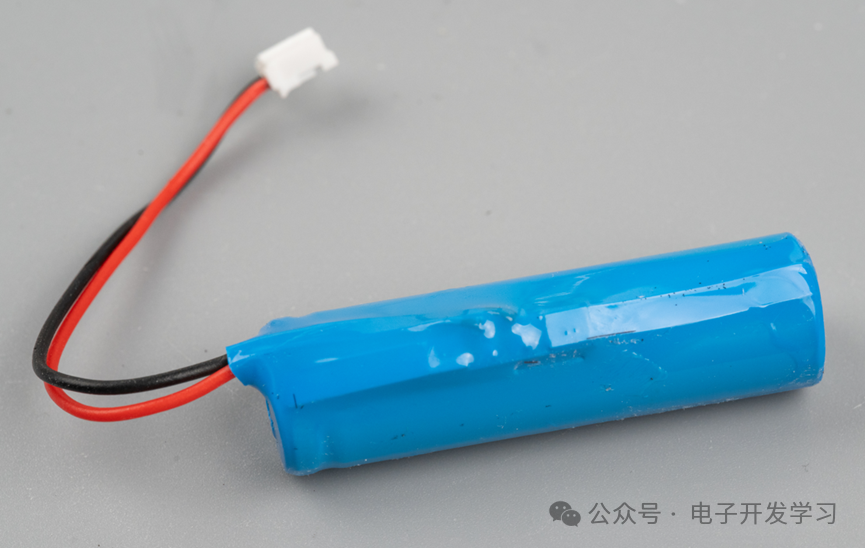

电池细节，看起来，电池保护板是封在电池里面的。

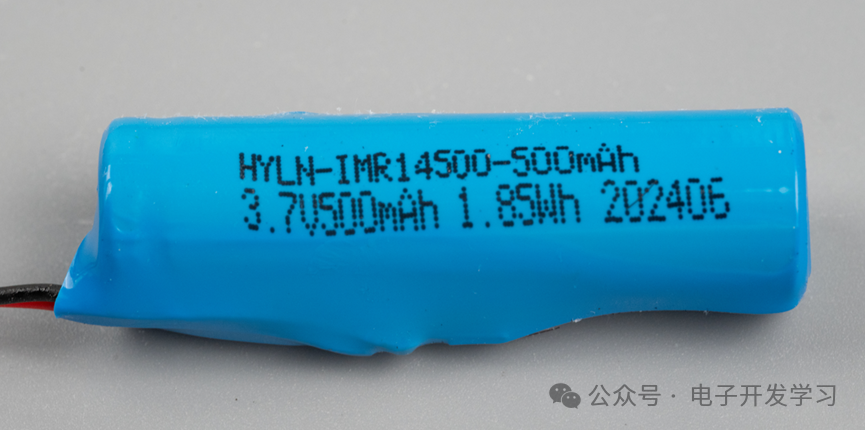

14500的锂电池，容量500mAh。这个容量比我的耐心还小，估计剪个发还要一边充电一边用，怪不得2024年6月出场的，不到一年就被扔了。这也能解释了前面的伏笔：为啥要在外壳上写“充电时可用”了。

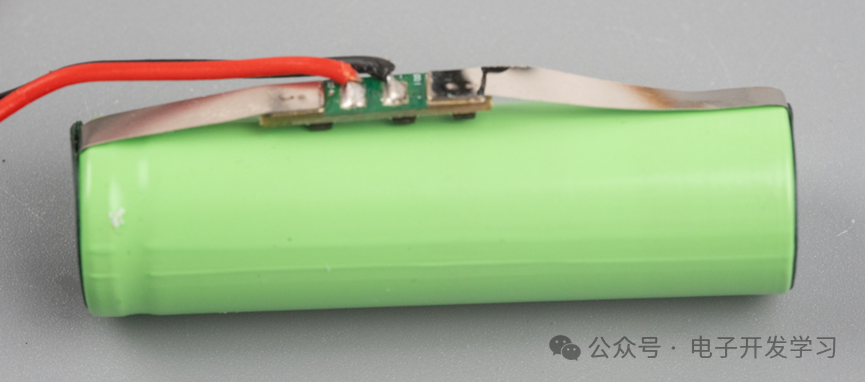

去掉蓝色PVC热缩膜,里面电芯是绿色的膜，保护板也在里面。

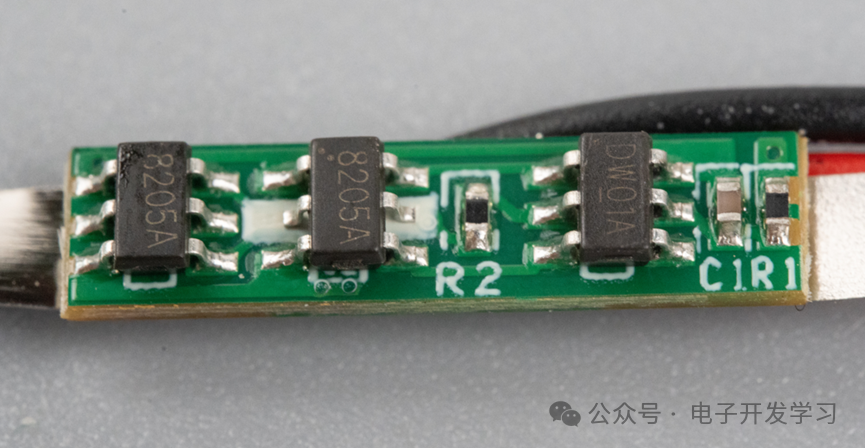

锂电池保护芯片是DW01A，搭配的两个MOS管型号是8205A，这是比较经典的锂电池保护电路板的用料。

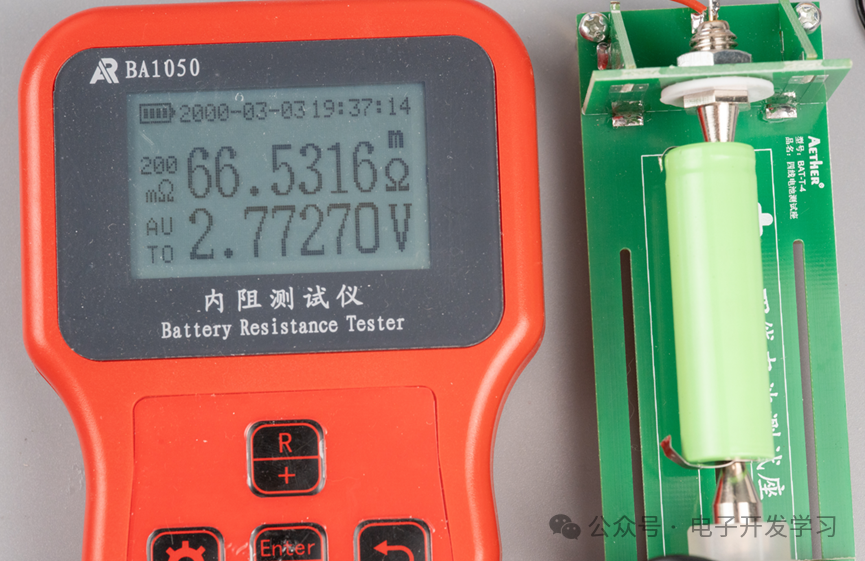

测了一下锂电池内阻，66毫欧，这个性能估计比我上班的状态还差。

以上就是这个头发修剪器的拆解。
