XL2400T是一款性价比高、集成度高的2.4GHz无线芯片，特别适合对成本、功耗和PCB面积有严格要求的消费类电子产品。芯片工作在 2.400~2.483GHz 世界通用 ISM 频段，GFSK 通信方式。片内集成射频收发机、频率收生器、晶体振荡器、调制解调器等功能模块，并且支持一对多组网和带 ACK 的通信模式。发射输出功率、工作频道以及通信数据率均可配置。芯片已将多颗外围贴片阻容感器件集成到芯片内部。

XL2400T开发相对简单，但需注意射频布局和晶振选型，建议在量产前进行充分的射频测试和匹配调优。芯片成本较低，并且容易过 FCC 等认证。需要了解XL2400T的用户可以去芯岭技术官网下载芯片规格书和更多资料。

XL2400T适用场景：

• 无线键盘、鼠标、遥控器
• 智能家居、安防传感器
• 玩具、游戏手柄
• 有源标签、工业无线控制
• 低功耗物联网设备

XL2400T芯片主要特点

高集成度

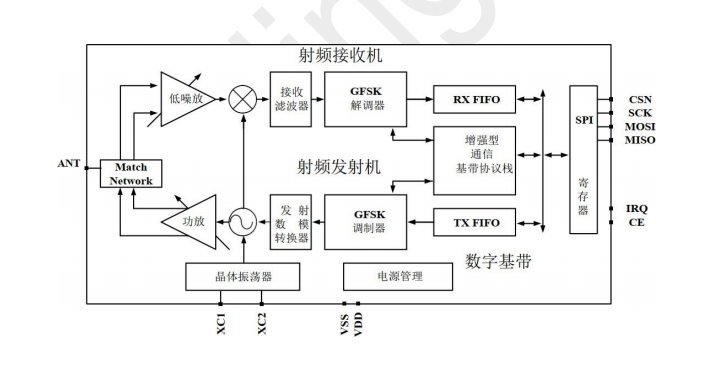

集成射频收发机、频率合成器、晶体振荡器、调制解调器等功能模块，外围仅需1颗晶振 + 3个电容即可工作。

支持双层或单层PCB设计，可使用印制板天线，节省成本和布局空间。

低功耗

休眠电流仅1.53µA，发射电流（0dBm）约6.97mA，接收电流约8.83mA。

支持多种省电模式（休眠、待机等），适合电池供电设备。

高性能

支持 125K/250K/1M/2Mbps 四种速率，接收灵敏度最高达 -96.5dBm（125Kbps）。

发射功率可调，最大 +13dBm，支持自动应答（ACK）和自动重传，抗干扰能力强。

支持 一对多组网，最多可配置6个接收通道。

支持三/四线 SPI 接口通信/I2C 接口通信，SPI 接口速率最高支持 4Mbps

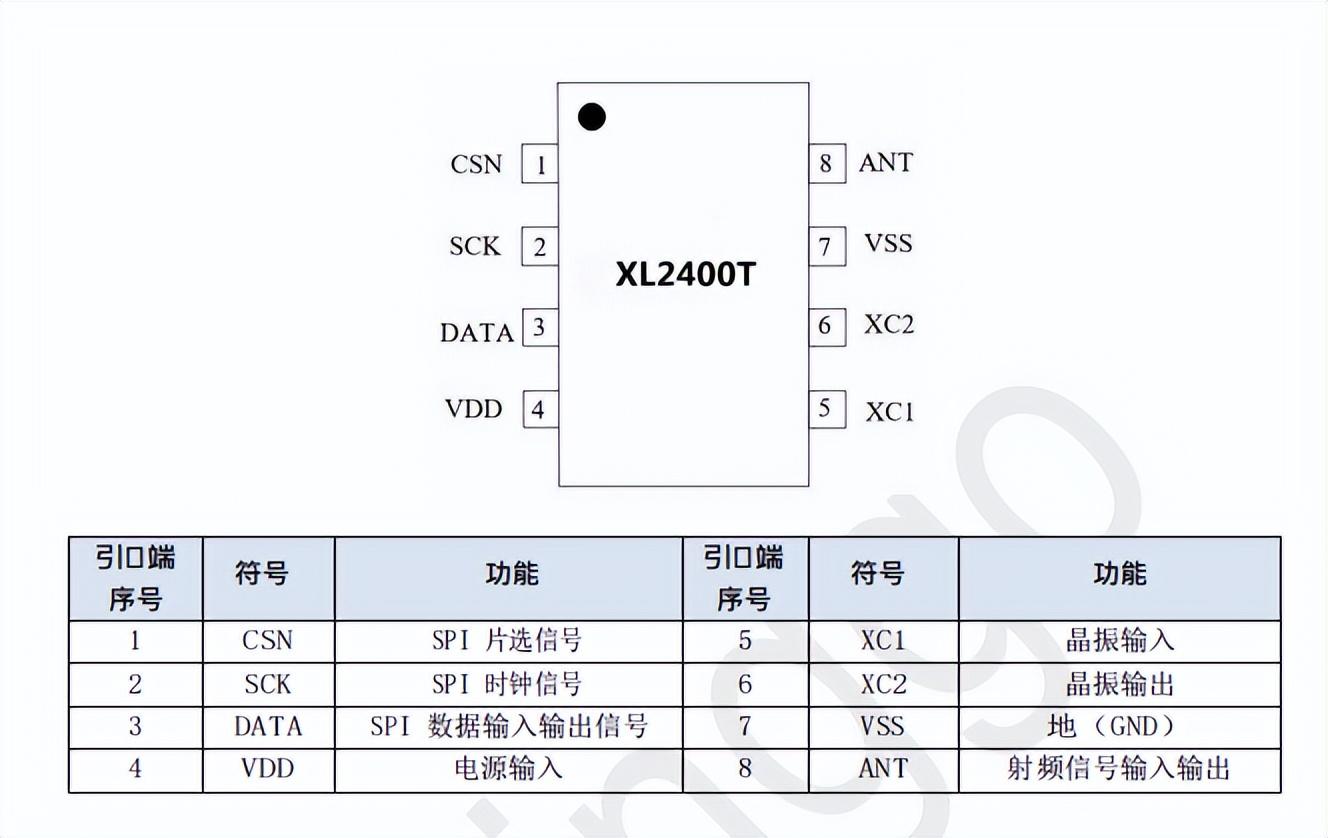

SOP8封装，容易过FCC等认证。
