魅族手机拆解考古：带"外增高"的TOF传感器，四个闪光灯竟能当来电呼吸灯？

置顶

精

活动

哪位大神猜得出，今天要写的这个手机是魅族的哪个型号？

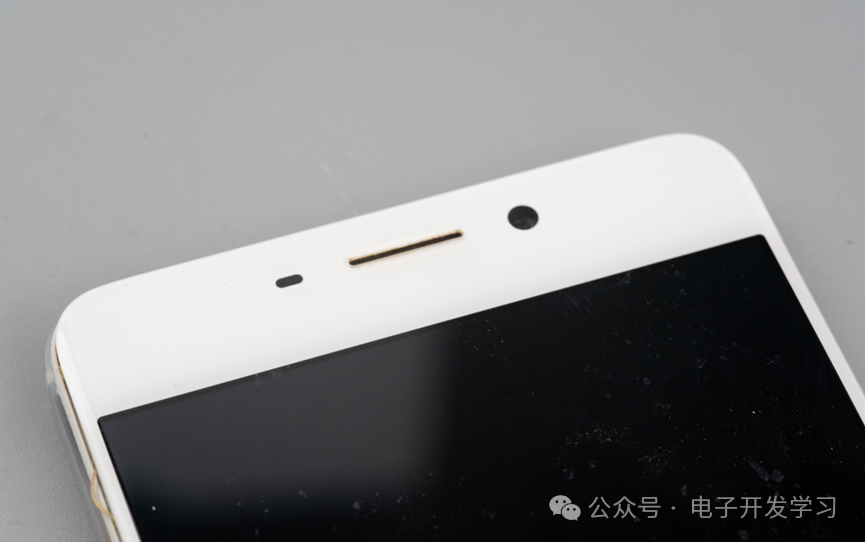

屏幕顶部设计，看着像大白萌萌的表情。

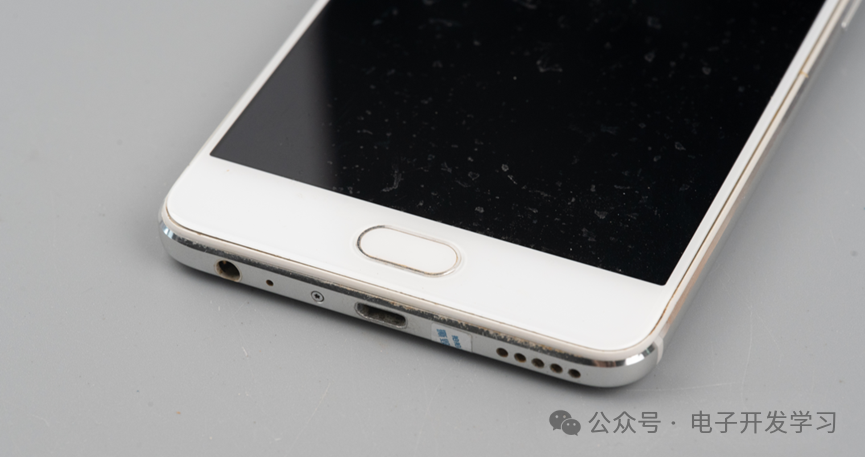

底部是胶囊状的Home按键，充电口已经是Type-C接口了。

直接拆解。

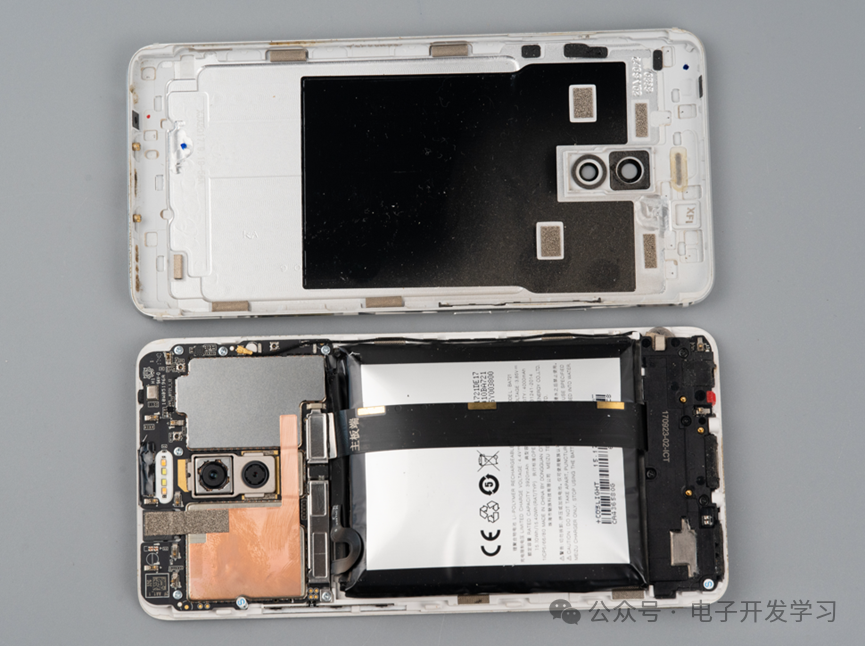

得益于电池鼓包，我没有用加热除胶，不费吹灰之力就分开了前后盖。果然，外力很难打开的东西，使用内力很轻易就打开了，看来古代习武之人诚不我欺也。

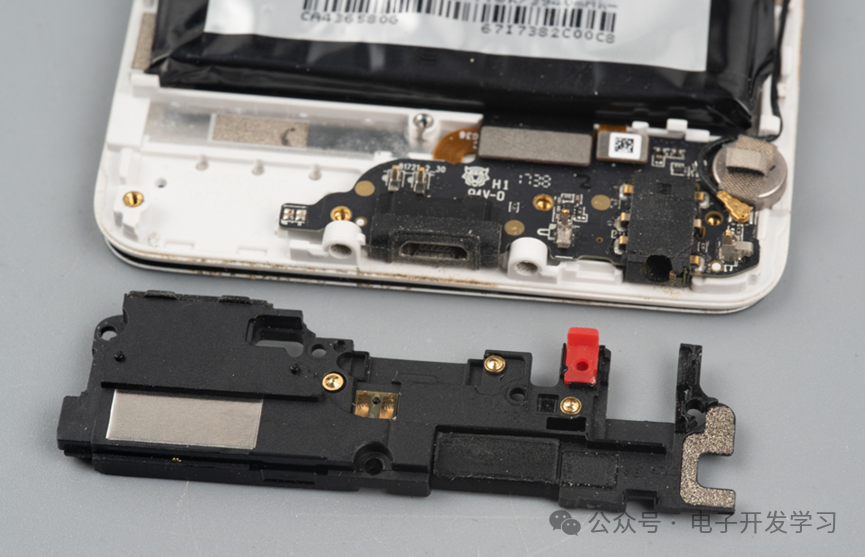

电池包上面是一个排线，连接主板和Home按键所在的充电接口板。

看来电池鼓包把这个排线顶起来之后，把连接器顺便拉扯断了，城门失火，殃及池鱼，连接器这波遭受了无妄之灾啊。

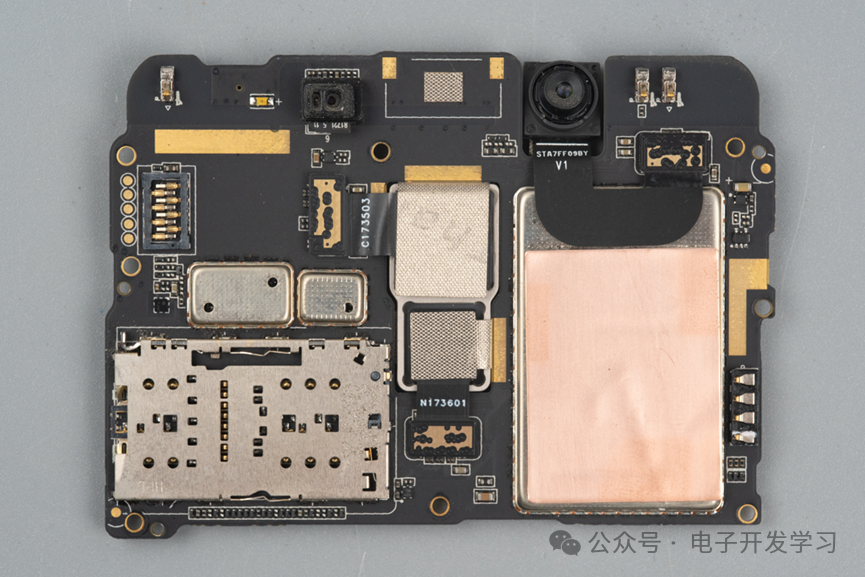

手机主板，看着挺简洁。右上角是前置摄像头。

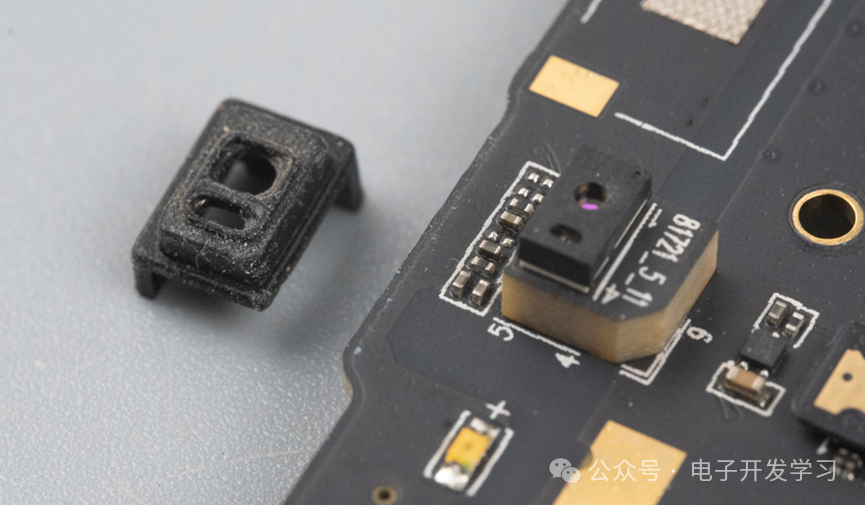

这个传感器有一个很厚的一个PCB基板，传感器上面套了个黑色橡胶外套。虽说它穿了鞋子和马甲，但是我一眼就认出了这应该是TOF传感器，用来记录景深。

脱了马甲是这样的，至于为啥用这么厚个基板，我觉得应该是这个TOF个子太矮，所以加了个外增高。

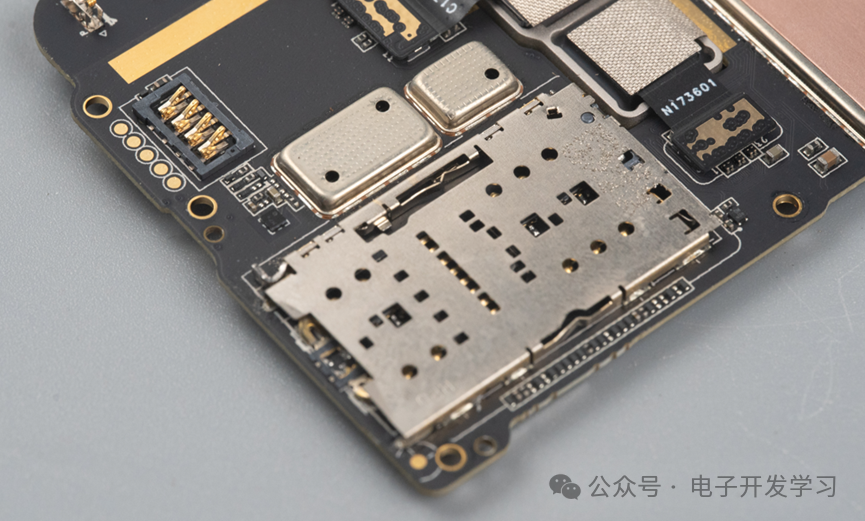

SIM卡槽特写，支持双卡插入。

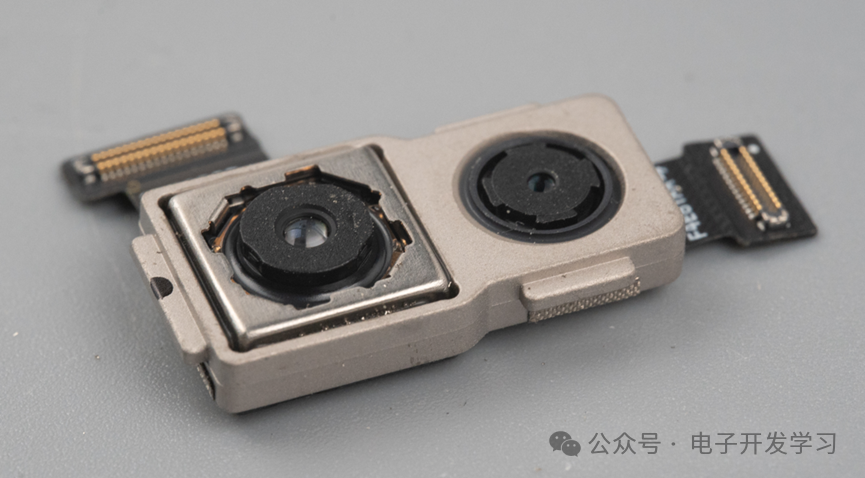

后置摄像头是双摄，套了一个铝合金压铸壳体，看着很带感。其中一个是索尼IMX362，拥有1.4μm的超大单颗像素以及F1.9光圈，支持Dual PD全像素双核对焦技术，最快达到0.03s的对焦速度。

换个角度看世界。

这个手机后面摄像头上方有一排手电筒，对，不是一颗灯，而是一排。拆看看是四个灯珠，两种。LED横流驱动芯片也有两个。

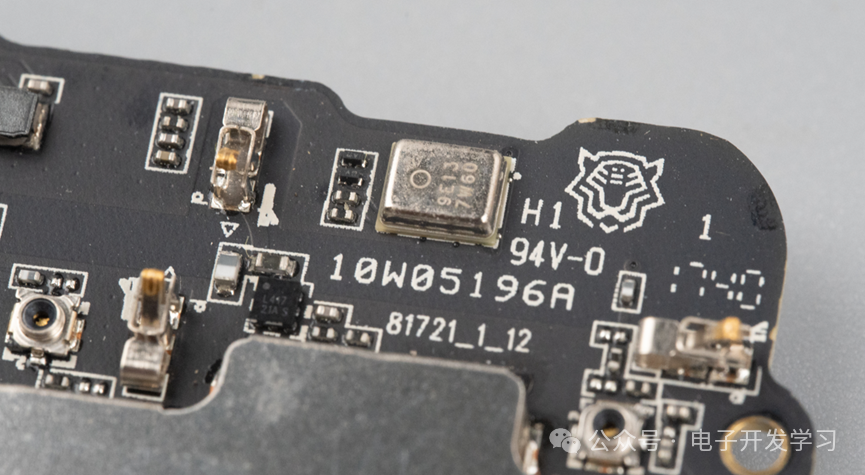

硅麦旁边有一个很帅的豹子头像的丝印，看着还蛮赛博的。旁边的丝印看得出生产周期是1740，17年的手机。

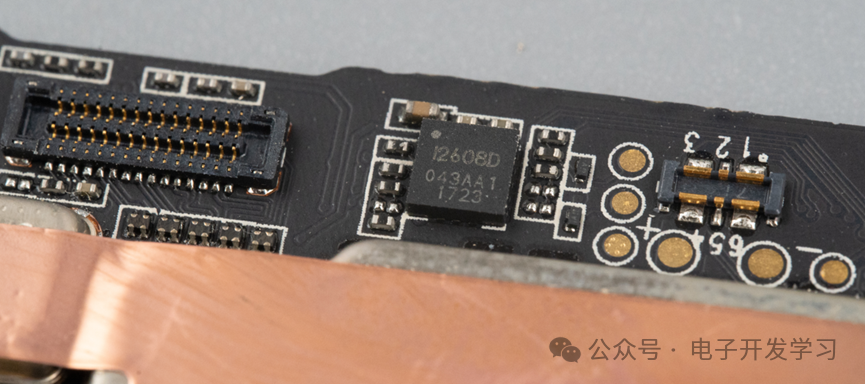

这个丝印i2608D的传感器我熟，来自应美盛的ICM-20608，三轴加计+三轴陀螺仪，用来感知手机的姿态。

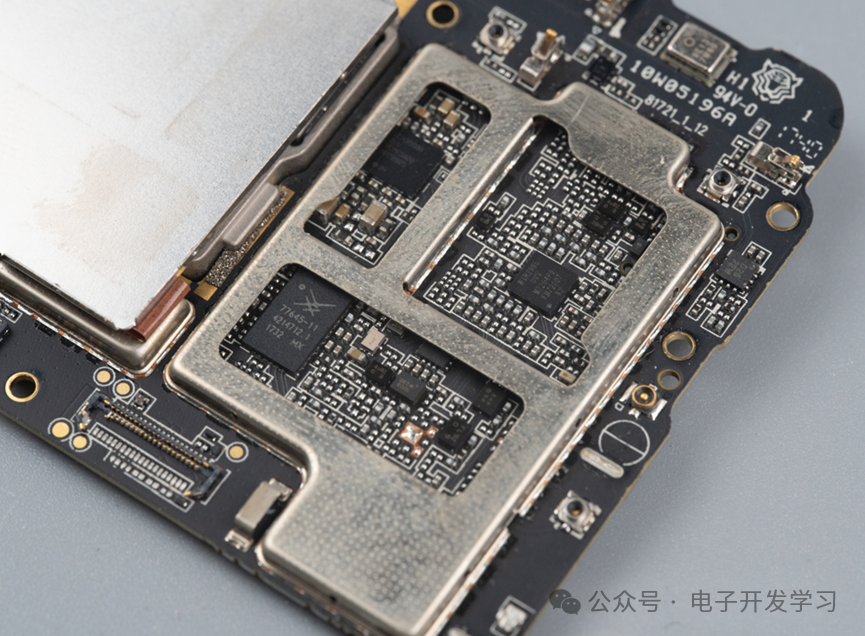

射频部分的电路。

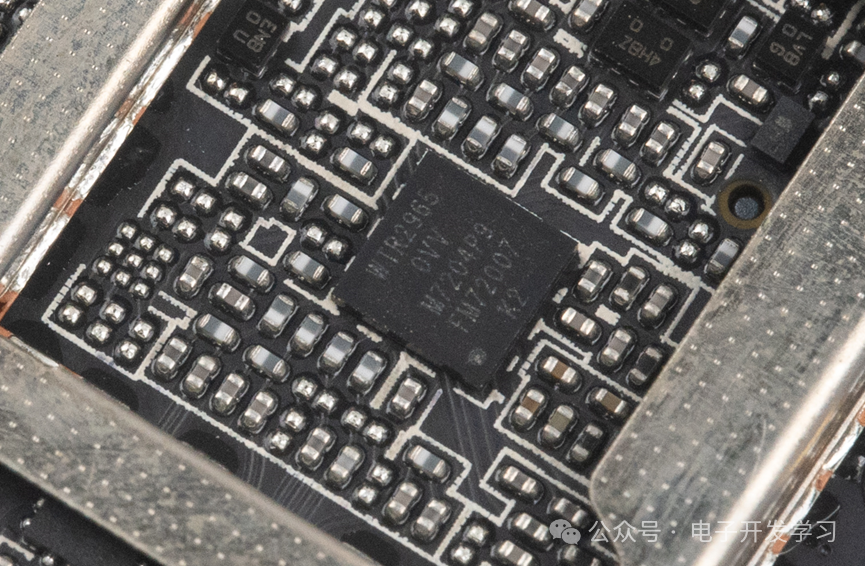

一大坨0201的器件，看着很舒服。

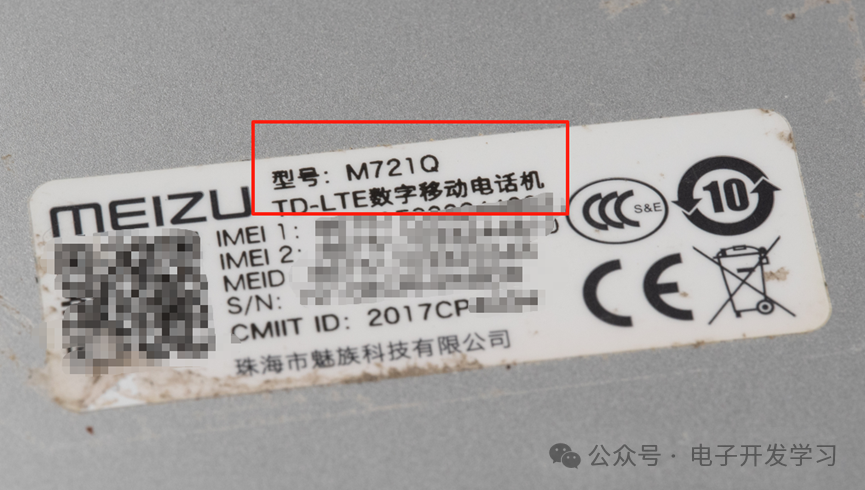

比较遗憾的是，这个手机拍的照片比较少，但是型号我还是拍了的。它的型号是M721Q，2017年上市的魅蓝Note 6，搭载了5.5寸1080P屏幕，高通骁龙625芯片，内存3G，配备4000mAh电池，支持全网通、正面指纹识别。

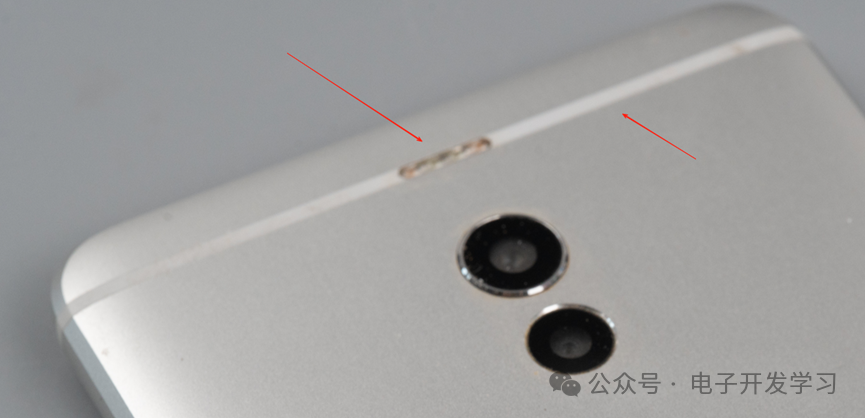

这就是前面拆解的时候说的四个闪光灯，和天线放在同一条线上，除了提供照明和补光，还能起到消息通知的作用，看着确实有点设计感。这手机你用过吗，欢迎来留言区考古。
