上期我们写了这个Wii游戏机的外观，以及当年狂卖5000套的恐怖销量但是我后面又查阅到这玩意可能总共卖了1亿套，这个数量，真的可以说是电子产品销售史上得有一席之地了。

今天直接来拆解吧。

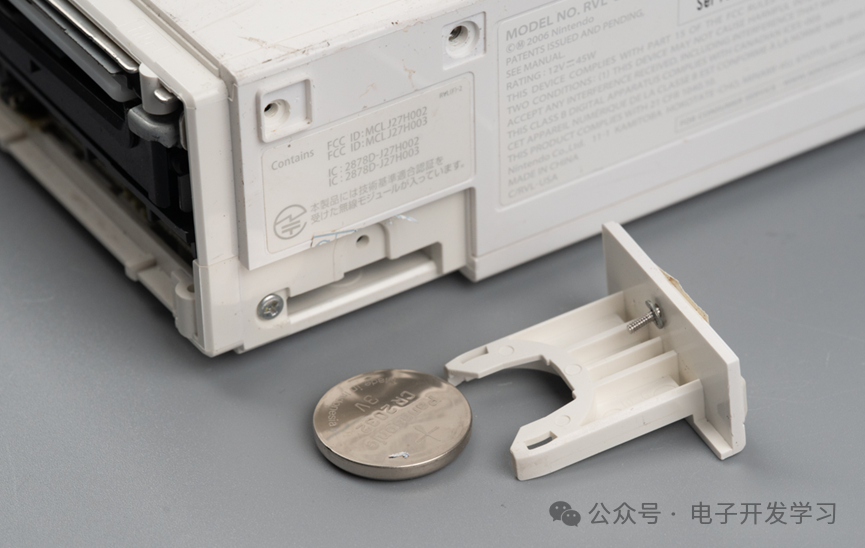

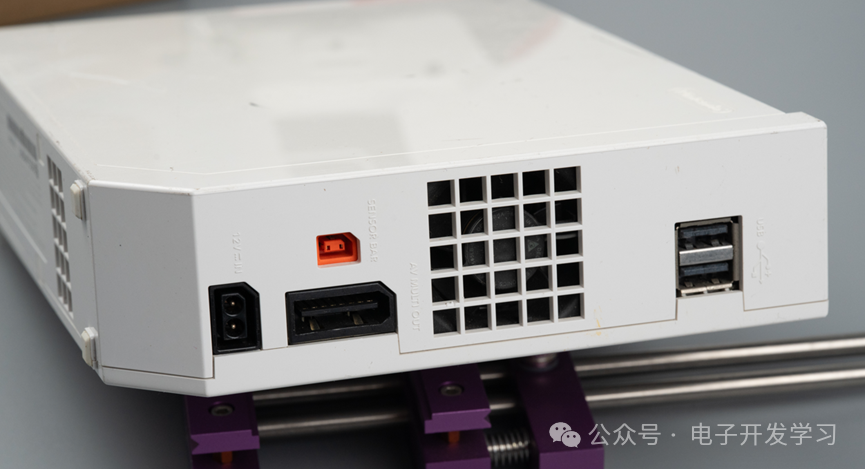

首先拆下侧面这个盖子，这其实是个小抽屉，里面装了一颗松下CR2032纽扣电池。

快进到去掉上盖。光驱、风扇散热口看得比较直观。

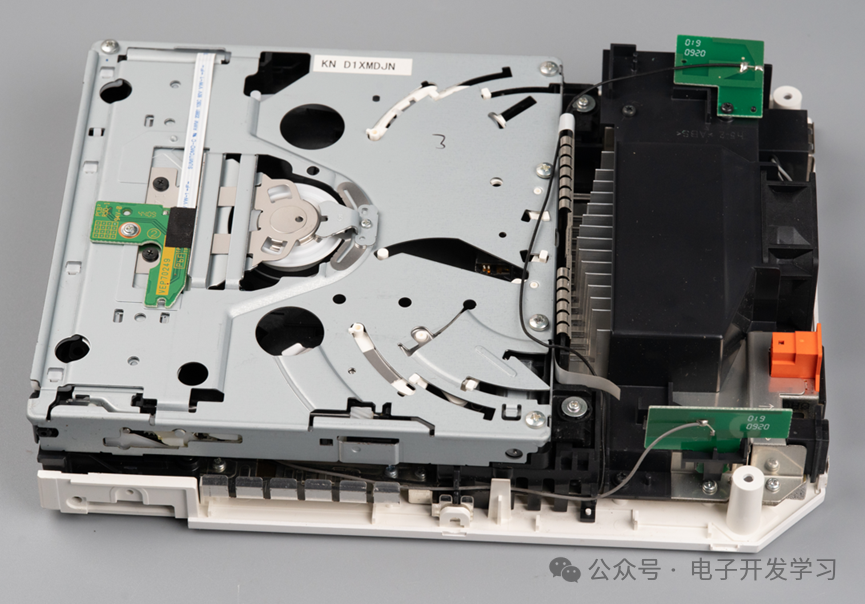

内部结构总览。

天线，看天线板上丝印，这应该是09年批次了。

总共有两个PCB天线，固定在风扇散热器模组上。

一点一点拆解。

这个小板子看起来上面没啥东西。

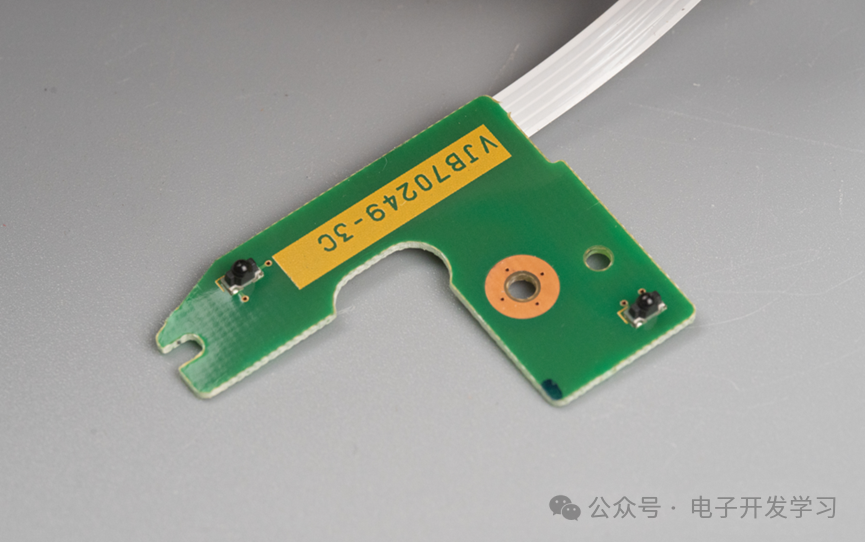

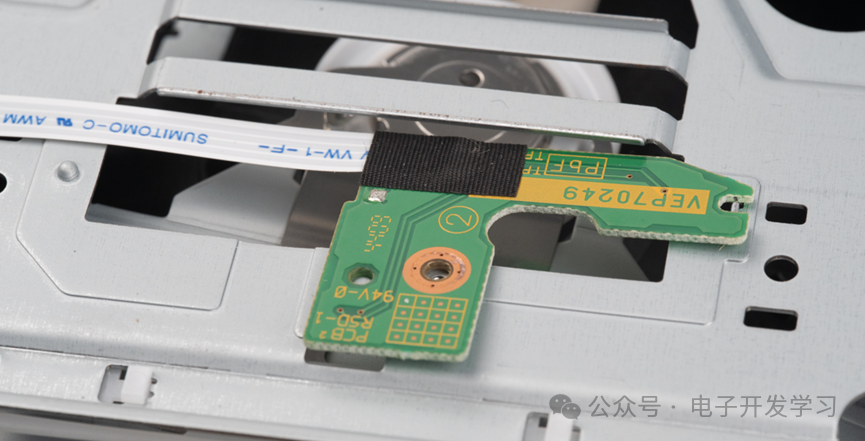

拆下来翻面看到两个红外接收管。这应该是用来检测有无光盘了。

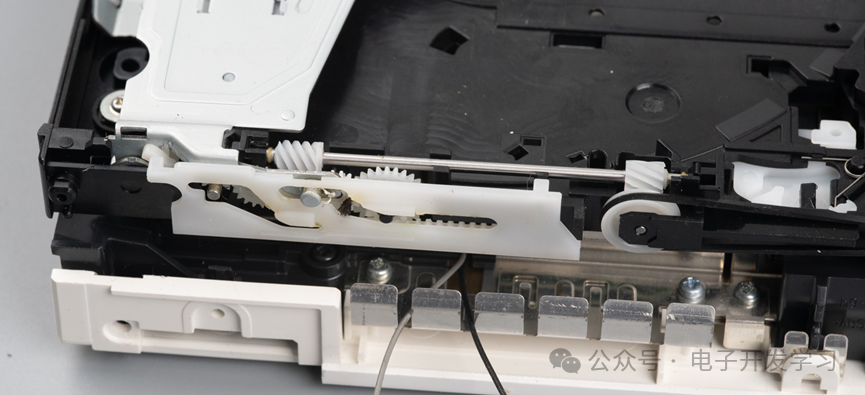

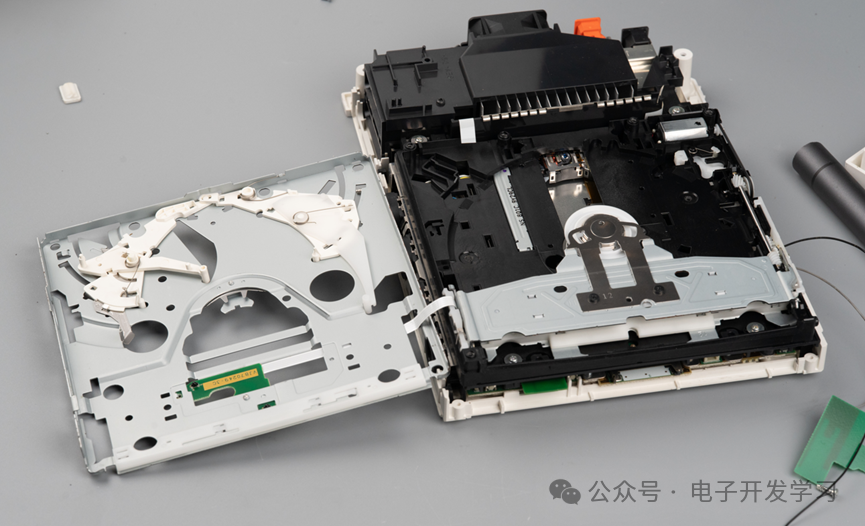

控制光驱弹出的结构。

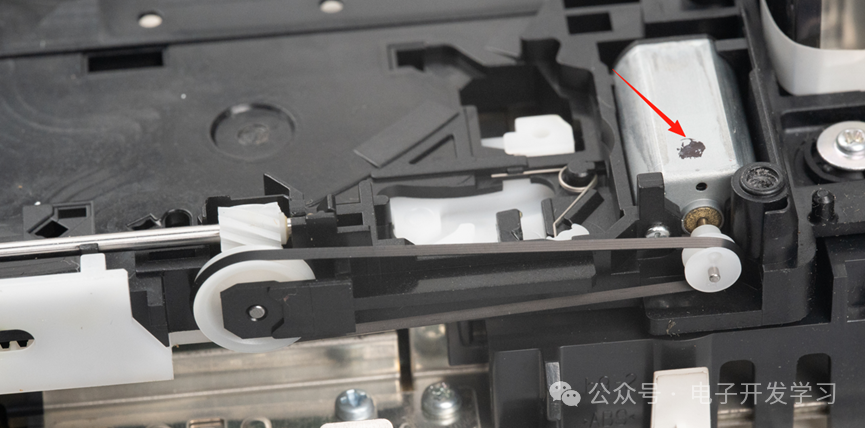

带动光驱读写头移动的电机和皮带轮。

这里有些齿轮。

拆下来的风扇。

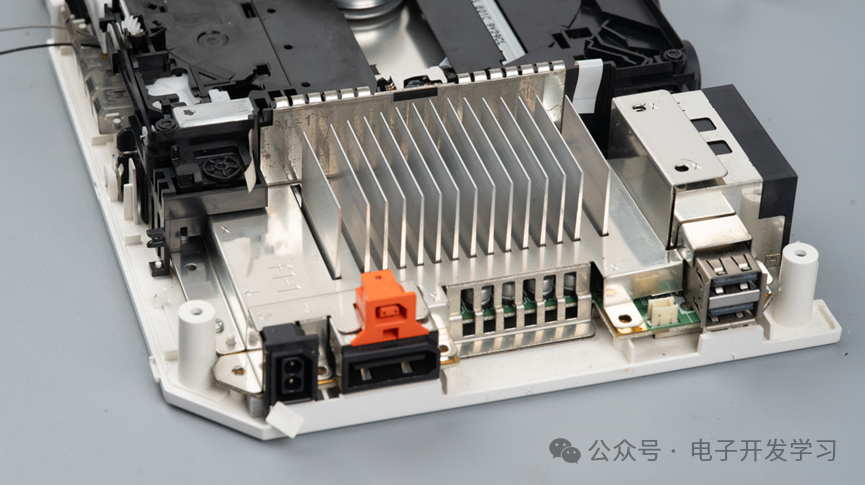

散热器。铝合金的，齿很长。

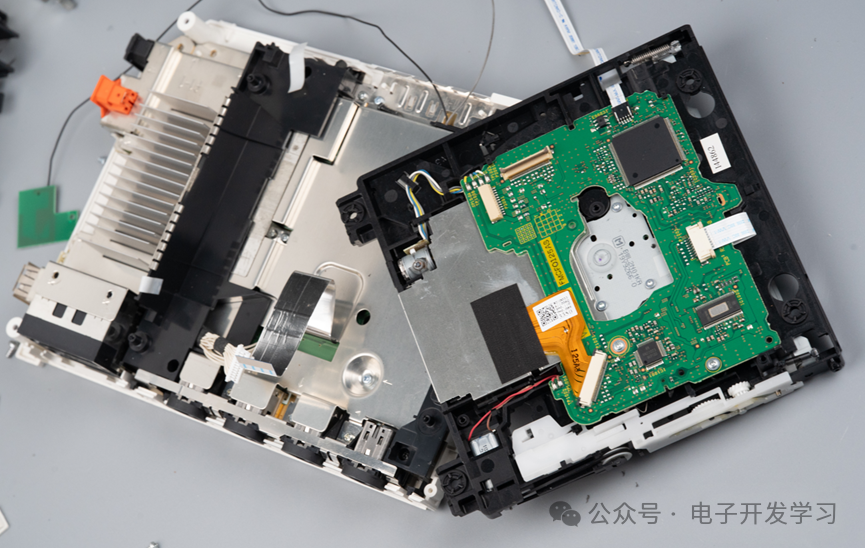

继续拆解。上面这个板子应该是实现音频驱动和光盘驱动相关功能。

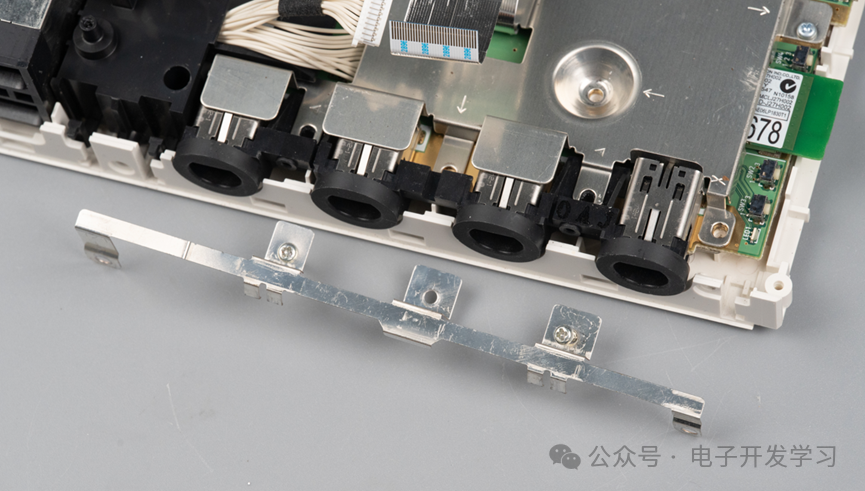

手柄连接器处的细节。

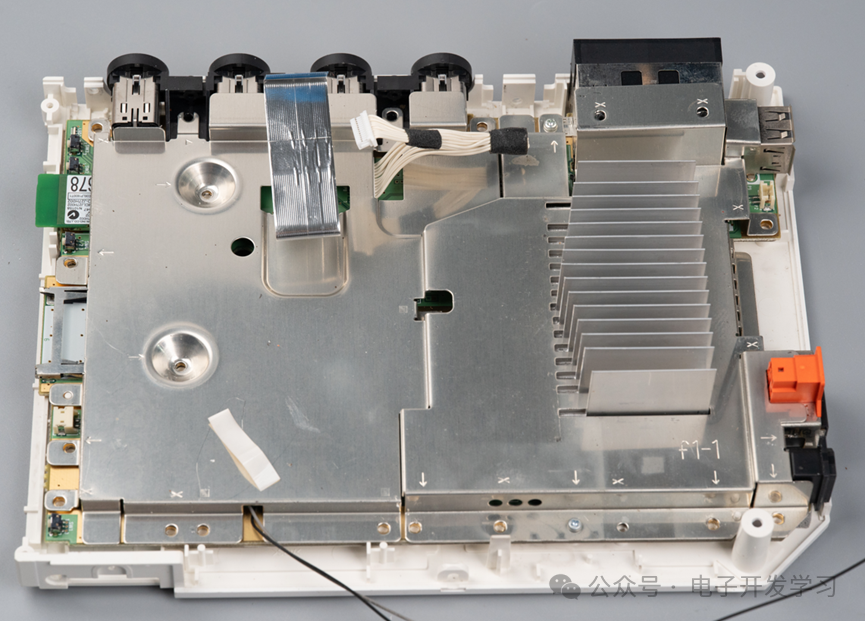

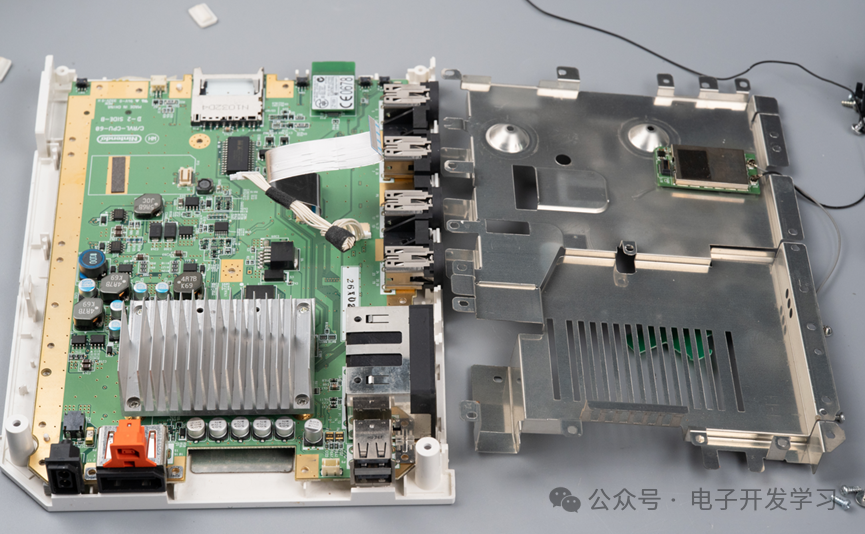

去掉上层PCB板之后。

下面这个板子才是真正的游戏主机板。

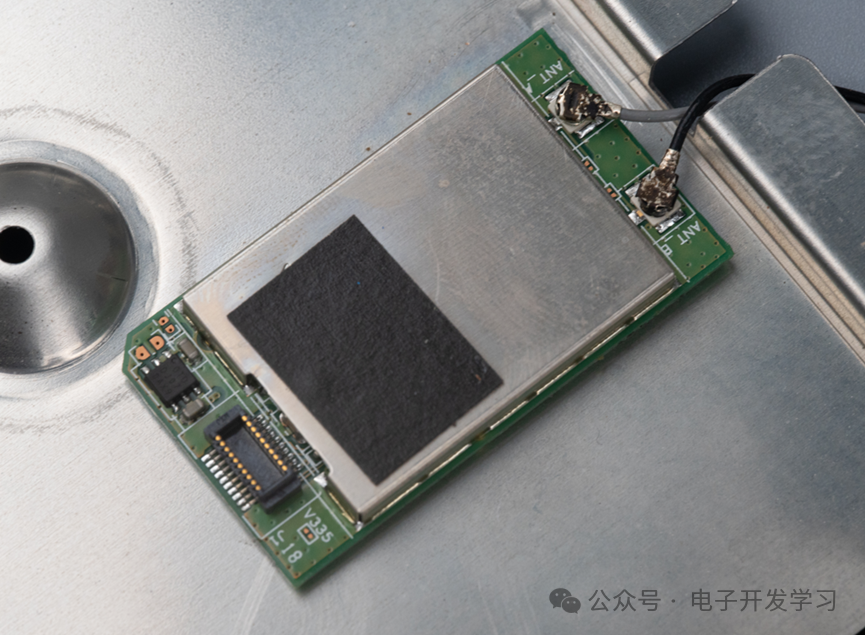

无线模组通过这种BTB连接器连接到了主板。

主板全景图。这个很大的散热器下面应该就是CPU芯片了。

去掉散热器之后，有两个金属壳芯片。

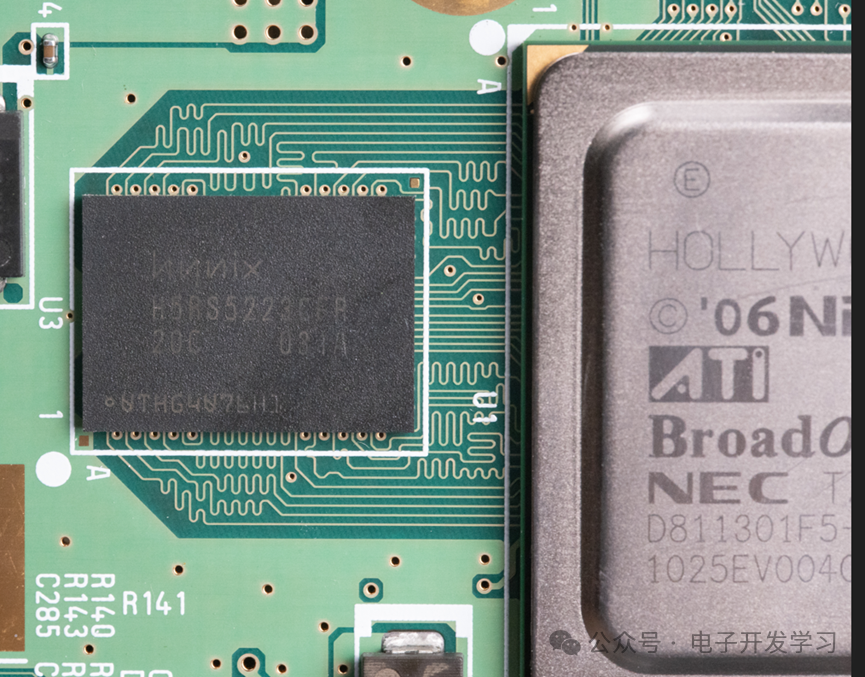

左边的黑色芯片是海力士的DDR。

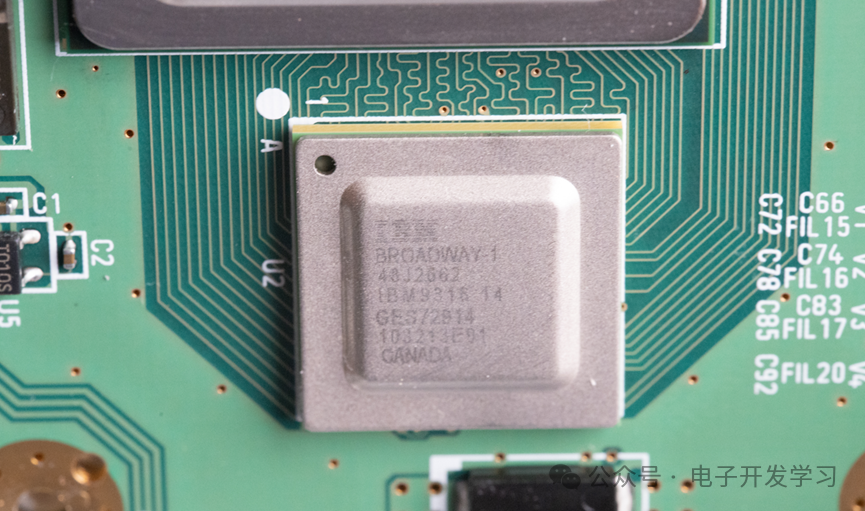

这颗小的芯片是来自IBM的Power PC架构的CPU，型号IBM9316，应该是定制型号。

这两个金属外壳芯片的基材看起来像罗杰斯高频板材。

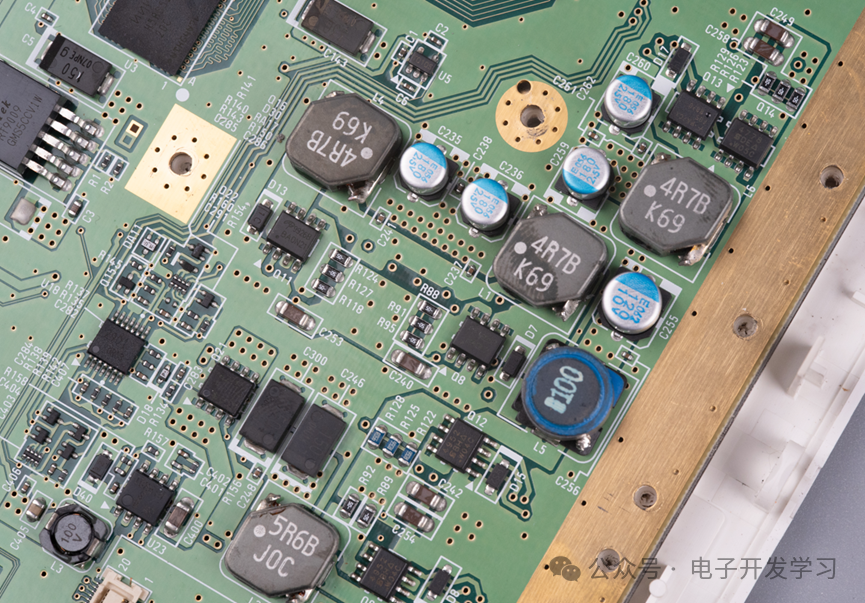

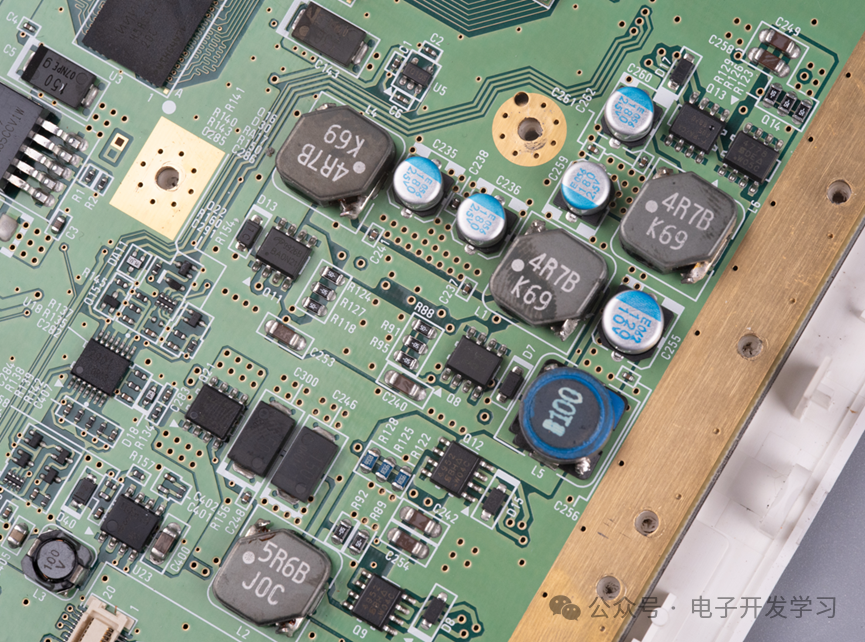

电源电路。

稍微换个角度看美感就出来了。

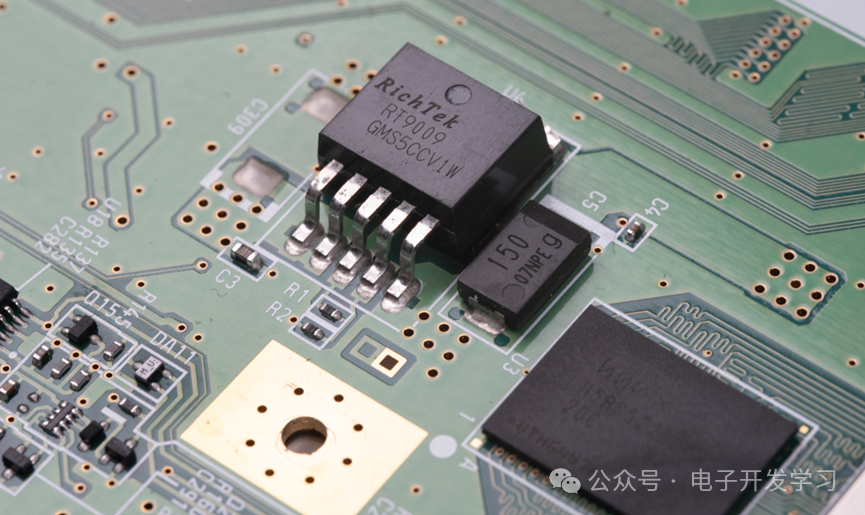

一颗很大的稳压器。来自立琦科技的RT9009，2.5A输出电流。旁边黑色的保镖是钽电容，看着很霸气。

20年前的芯片基本上没啥仔细看的必要了。

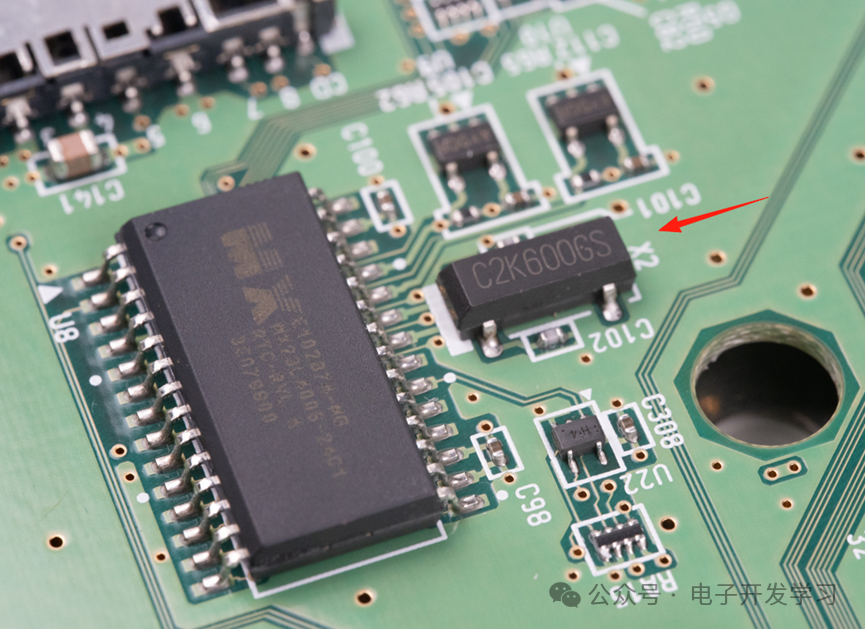

但是这个晶振看着确实挺大的块头。

连接器侧面很光滑，看得我如梦亦如幻，竟分不清今夕是何年。

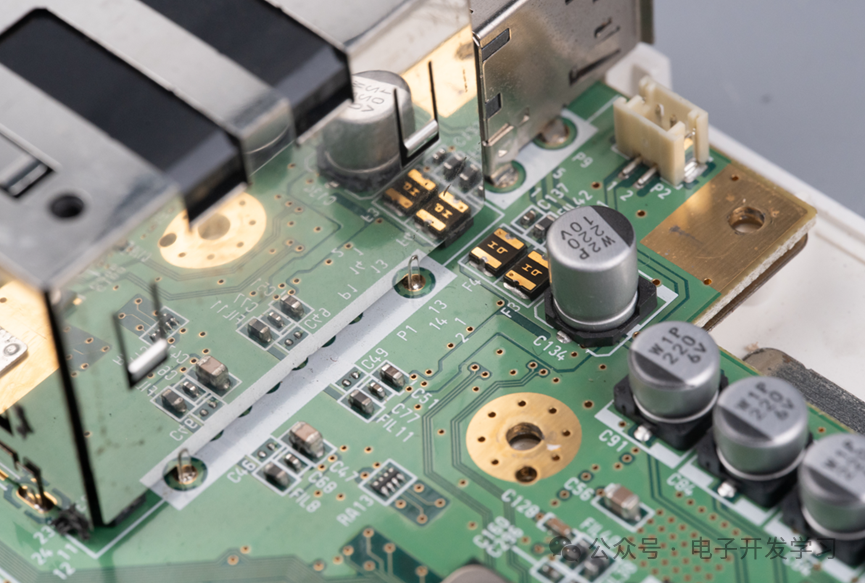

这里拍了一排铝电解电容。

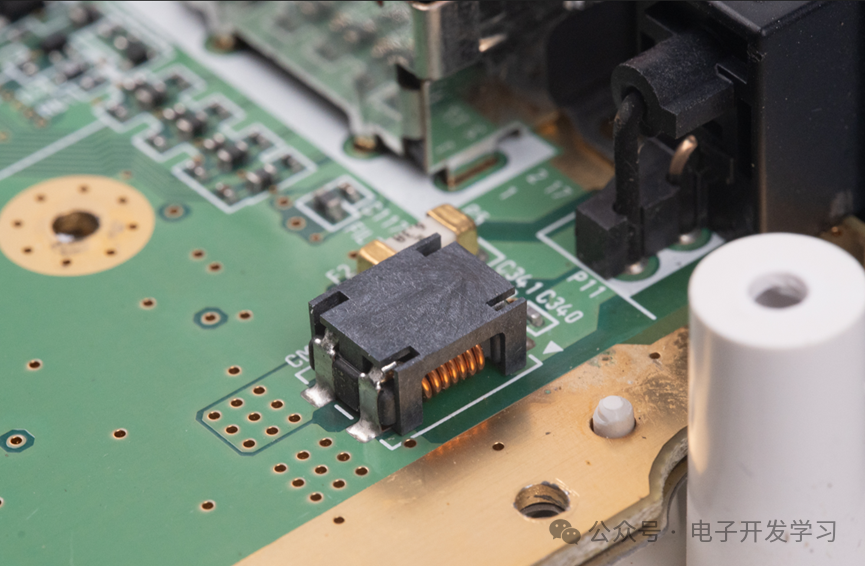

电源入口处的共模滤波电感。

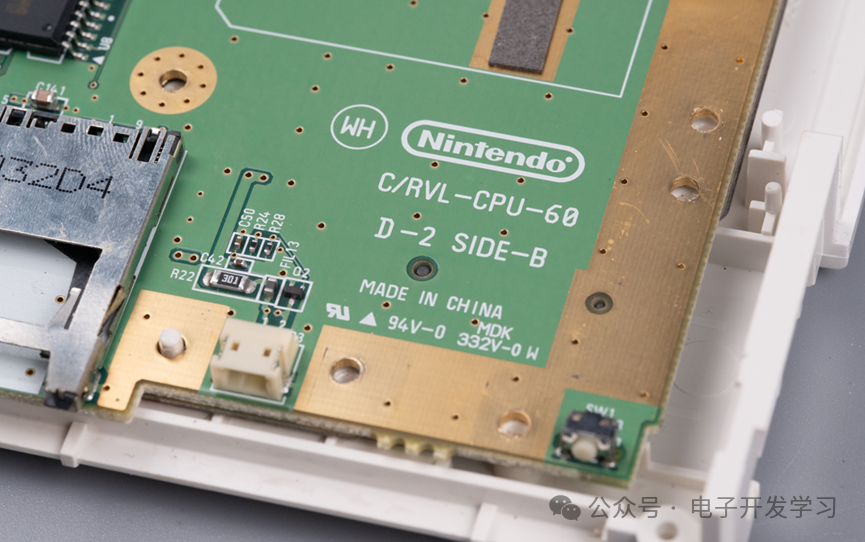

电路板丝印，重点是MADE IN CHINA。看来这产品卖一亿套，我国的企业没有少赚钱呀。

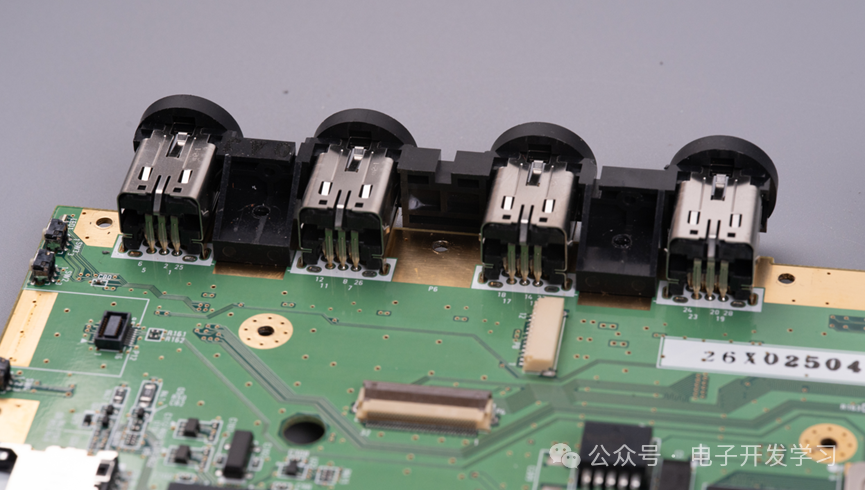

手柄连接器细节。

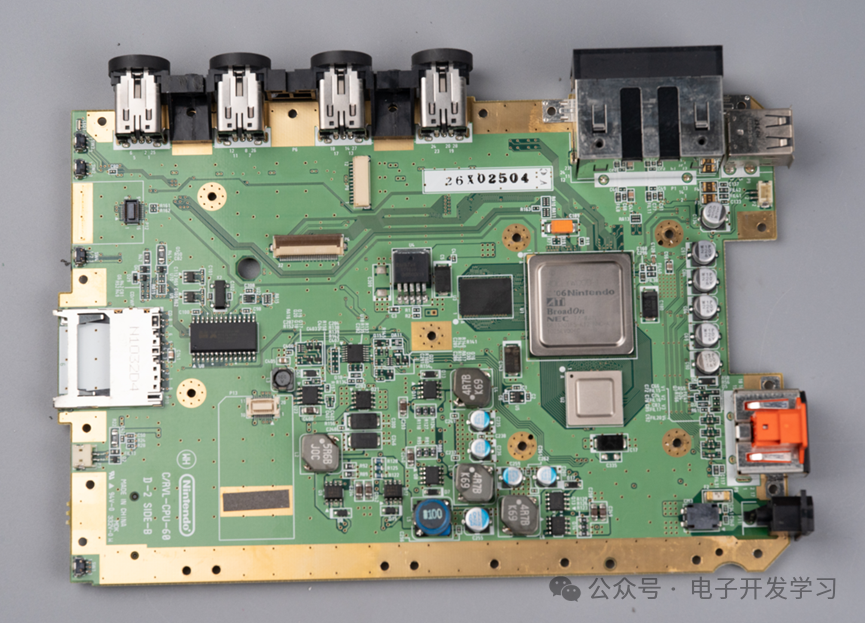

上面就是整个板子正面视图。

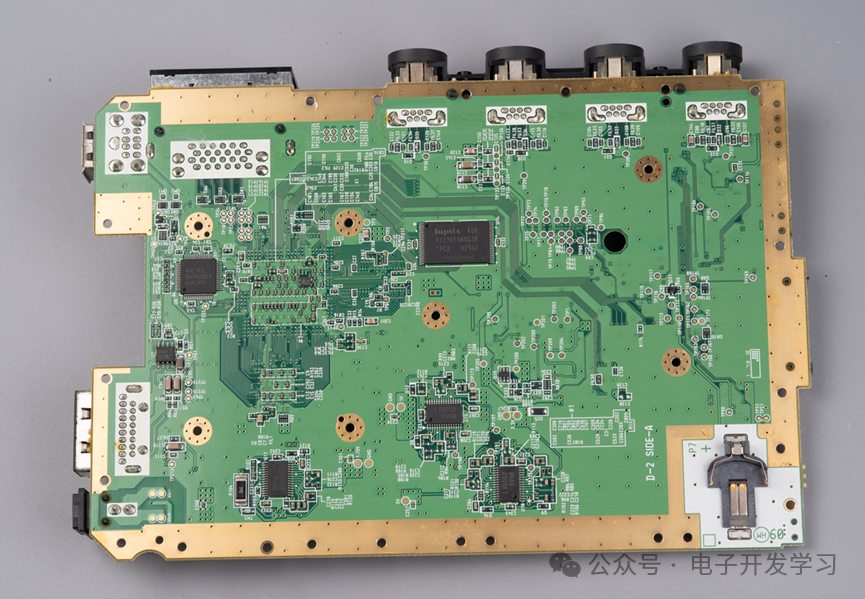

板子背面视图。

背面的芯片。

CPU背面的电容和布线引出。

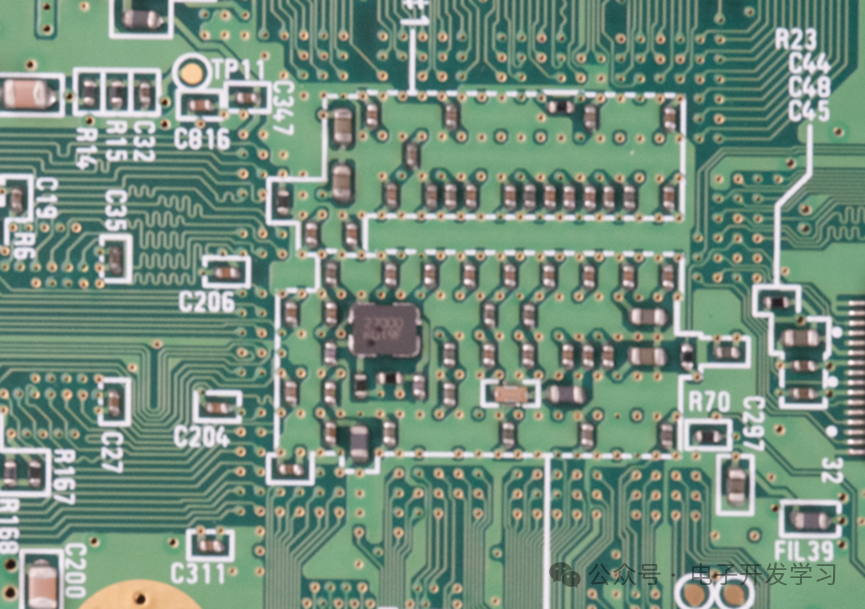

这里还用到了排阻和排容。

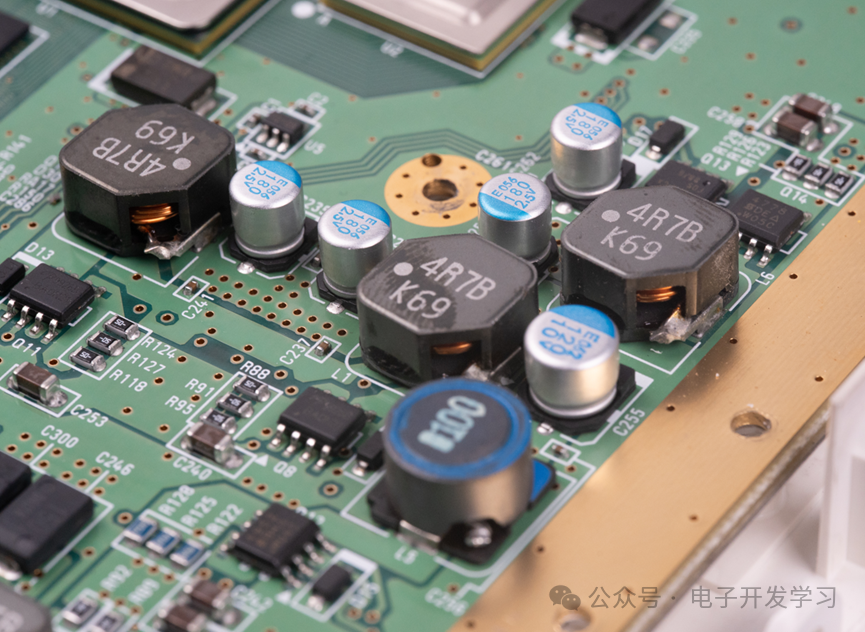

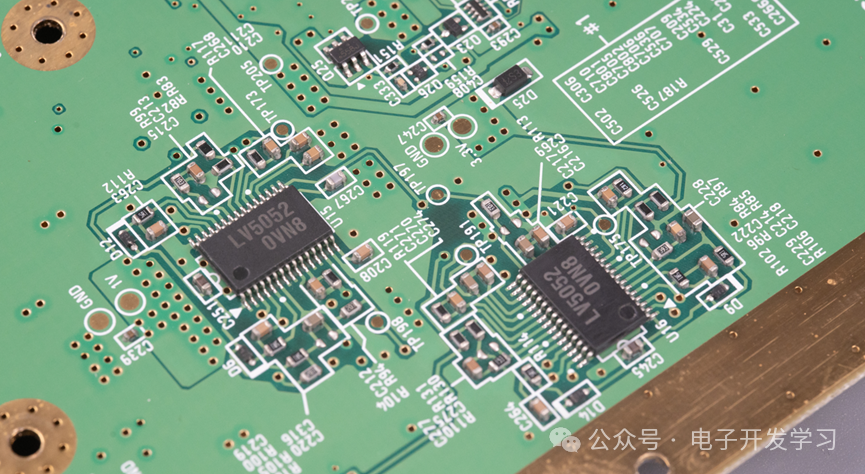

板子背面的两颗LV5052是电源管理芯片，它的外围电路就是板子正面的这一坨：

布局布线可以学习一番。
