后视镜行车记录仪拆解

置顶

精

活动

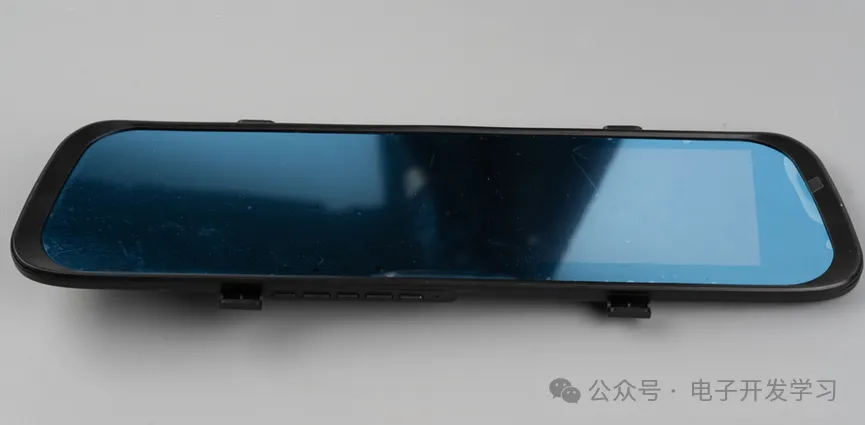

看一下铭牌，品牌是车滴滴，型号C40，带一个4.3寸的屏幕。

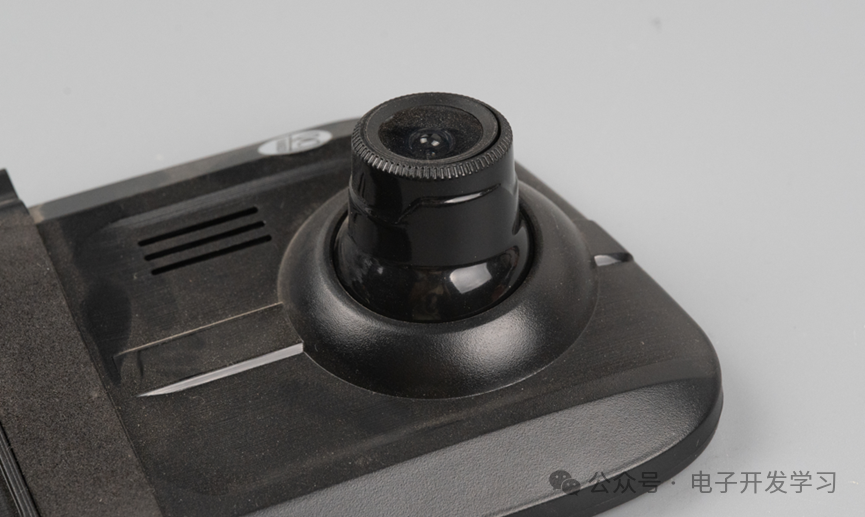

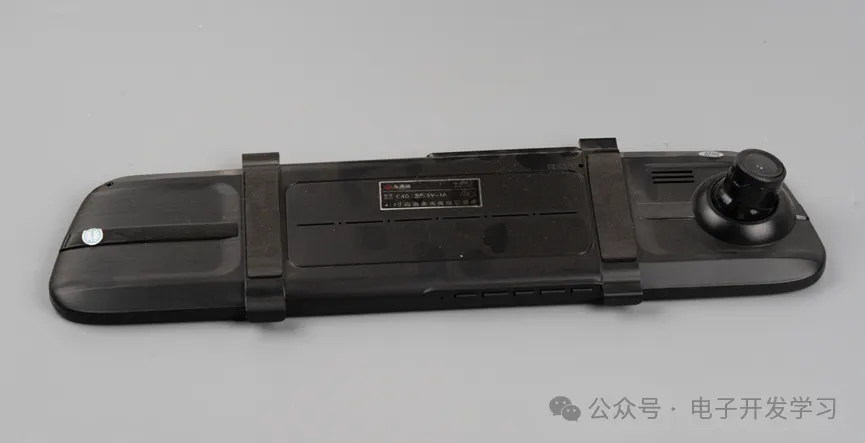

摄像头在背面的一端，采用了万象球头的形式，可以自由调节一定角度。

说实话我很不喜欢这种后视镜行车记录仪。它遮挡了后视镜，但是提供的镜面又达不到镜子的反光程度，就很不科学。

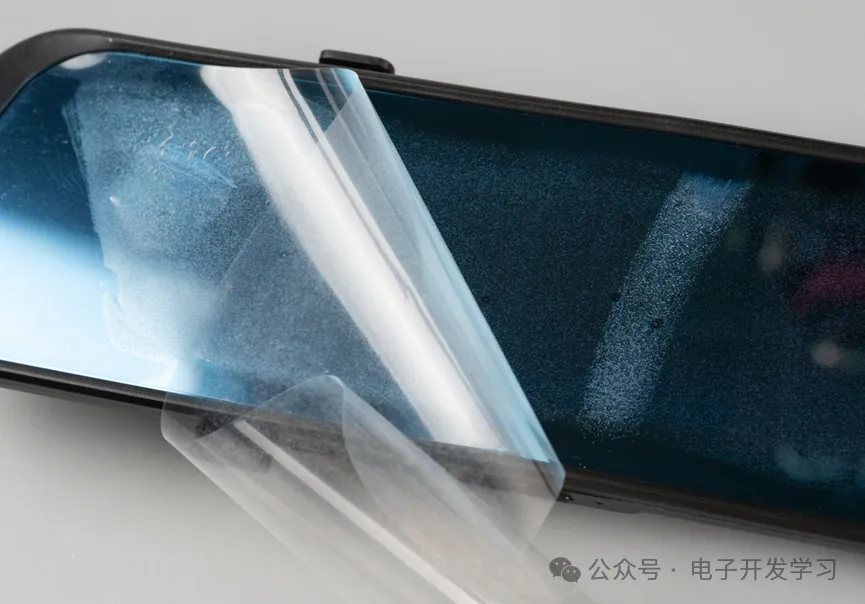

但是知道我今天拆解，顺手撕掉这个膜我才发现，有些膜并不是一直存在着才好！存在的时间太久了，当你想要撕下来的时候，发现胶会遗留在屏幕上。

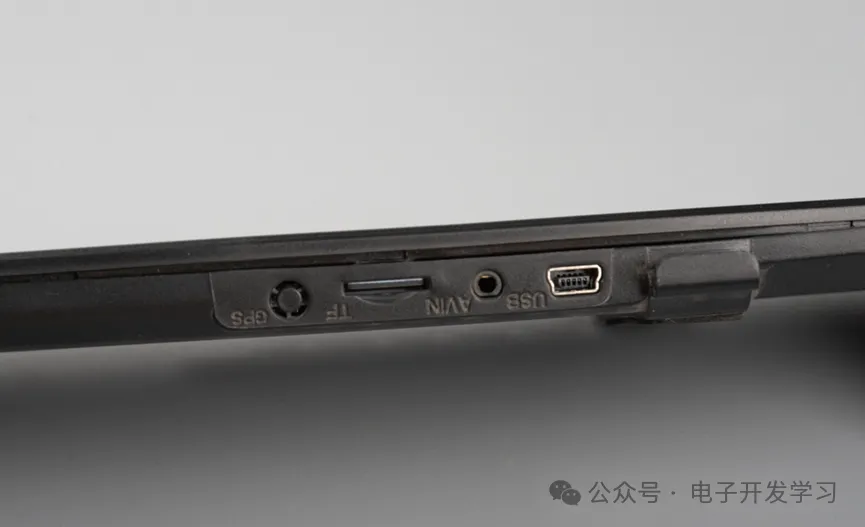

回到记录仪本身，这是记录仪的接口。

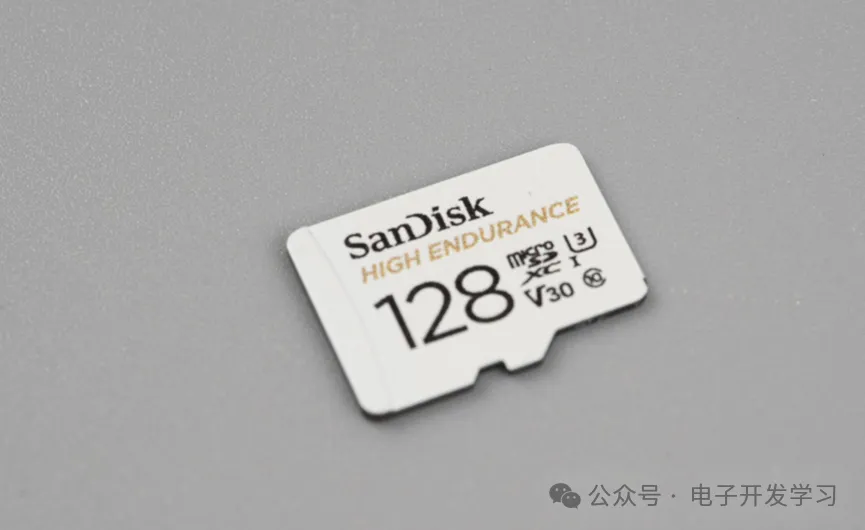

把里面的SD卡拿出来发现当时买的这卡应该值点钱，去查了一下购买记录，当年的购买价格是128元。请记住这张卡，我先在这里埋个伏笔。

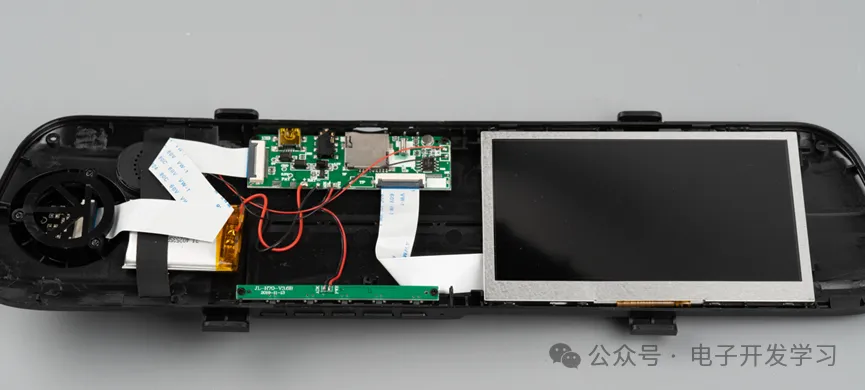

记录仪拆解开了。

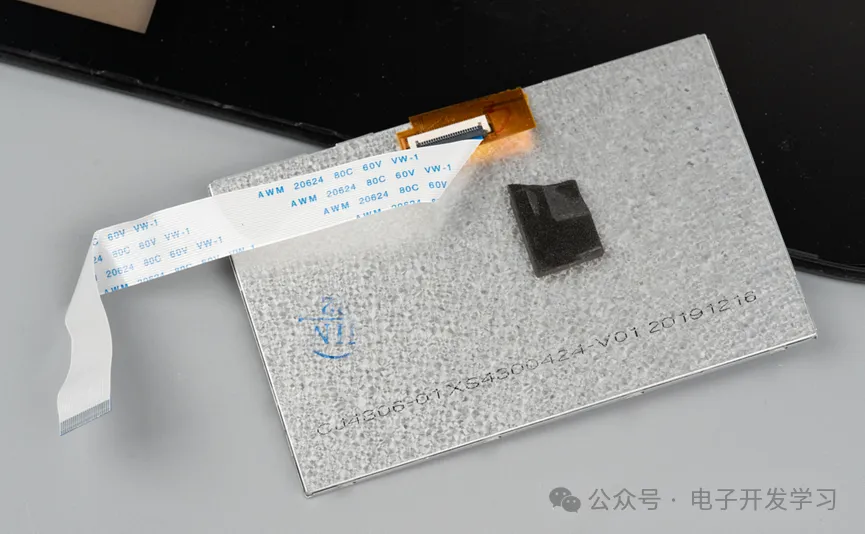

LCD屏幕特写。

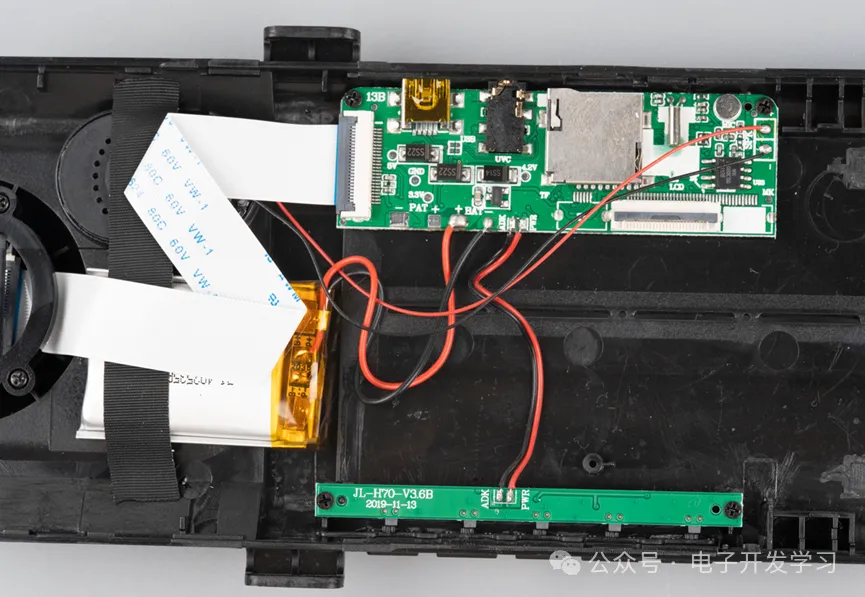

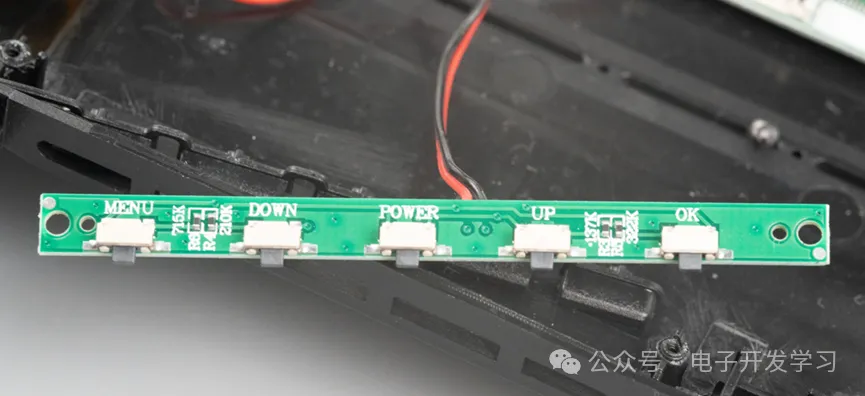

主控板和按键板。注意按键板和主控板之间只有两根线连接。

那么两根线是怎么传递5个按键的按键状态的呢？其实不难想到，它采用了ADC的方式，每个按键通过一个电阻下拉到地，当按键按下时这一路电阻对地导通，如果有两个按键按下，那么这两个对地的电阻将会并联。经过上下臂的电阻分压之后，最终的效果就是ADC采集到的电压不同。

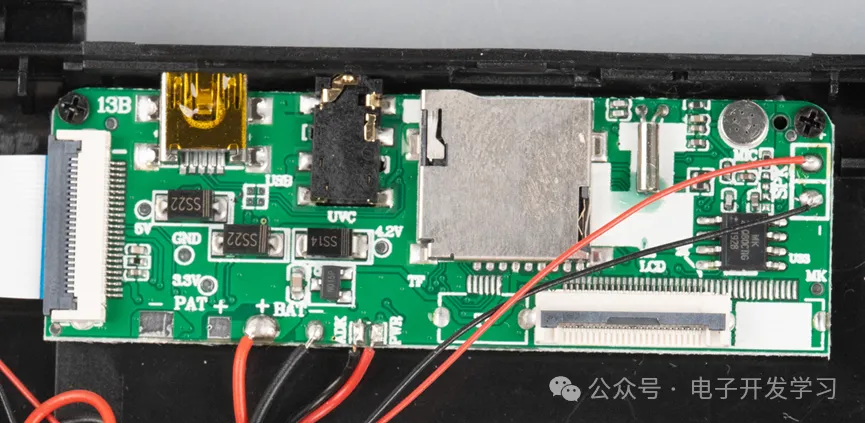

主控板背面东西不多，有这个看似3.5mm的耳机接口实际上是另一路模拟摄像头输入接口。另外板边有屏幕、摄像头排线FPC连接器。以及引出的电池线、扬声器线、按键板线、以及SD卡插槽、Mini USB供电口。

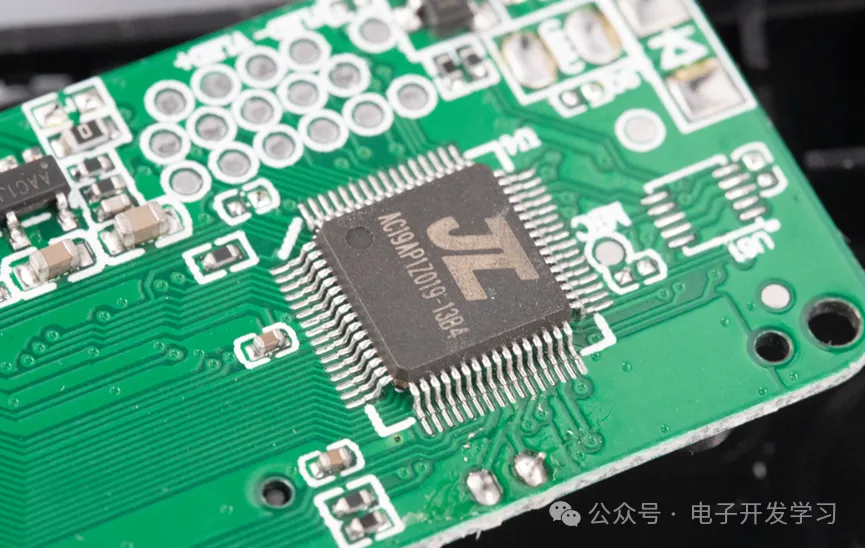

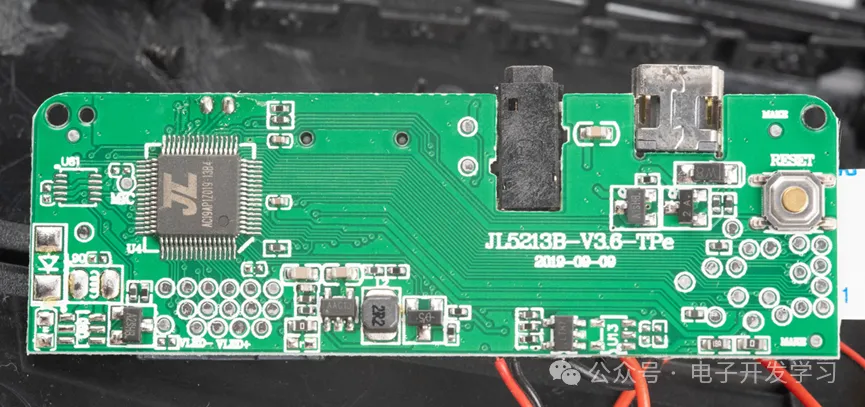

当我把这个板子反过来之后，我大吃一惊。5年前的行车记录仪，竟然简单到用了一颗杰理的芯片就实现了。

不难想到这板子的成本有多低，前面提到的那个128元的SD卡，价格都已经远远高于这款行车记录仪的价格了吧。这时候再回忆道我之前做的儿童相机方案，虽说给孩子diy不计较成本，但是这产品也就只能diy一下，毕竟儿童相机在实现的功能类似的情况下，几乎5倍于这个行车记录仪的成本，这是不可能在消费市场获得成功的。当然，如果能在软件上下功夫做弥补，提供更多的情绪价值，说不定还是有一部分用户愿意买单，但是我肯定没有精力和动力去做这样的事。
