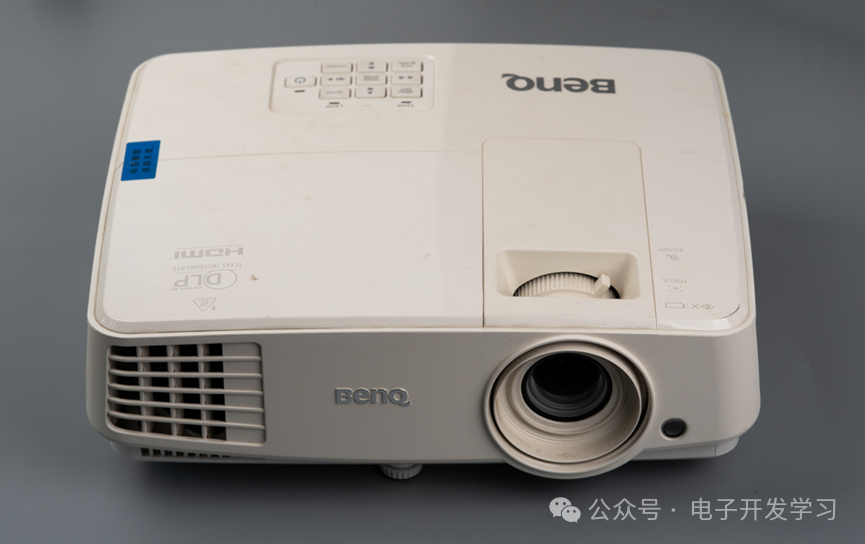

在垃圾站花30元淘了一台明基投影仪，拆解给大家看看。

这是投影仪的调焦旋钮。

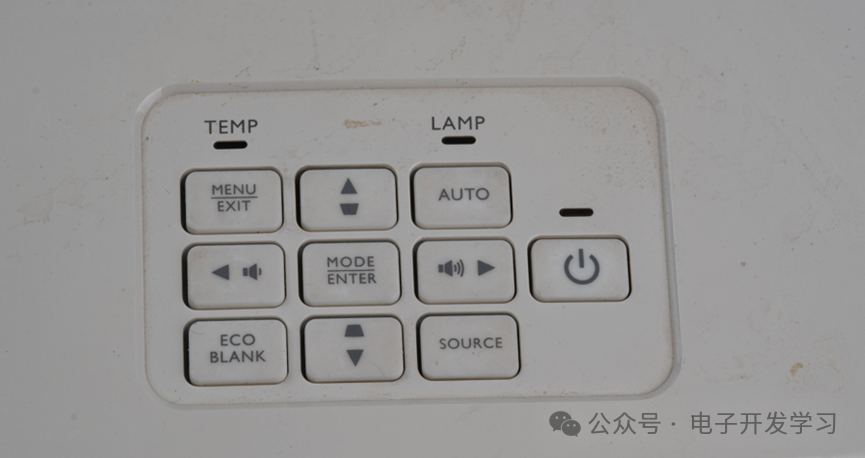

顶部操作按键。

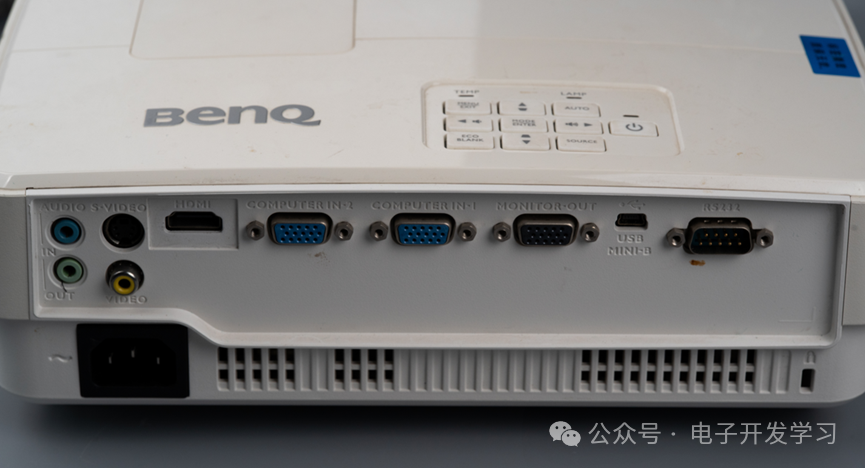

后面的接口。

产品铭牌，型号是ED935，制造日期是2017年5月。

拆解，从底部拆掉螺丝之后，可以把顶盖先拿下来。

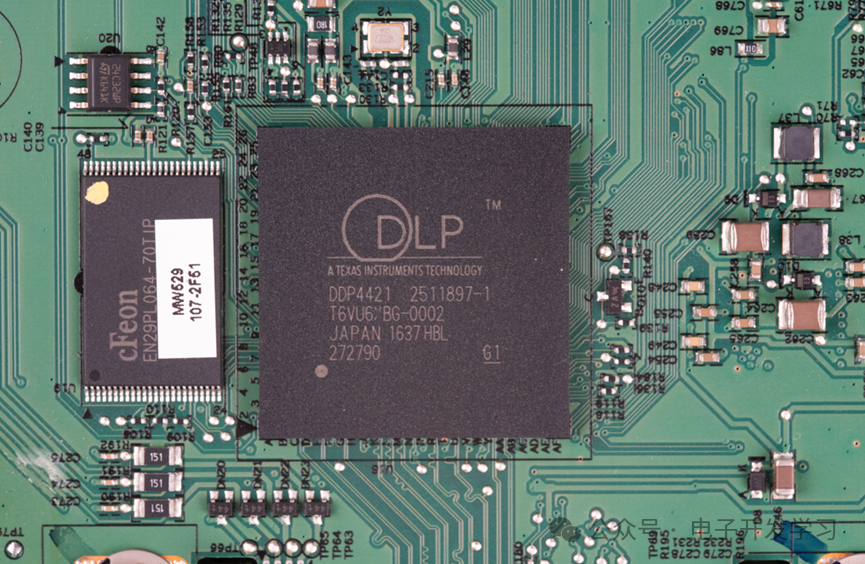

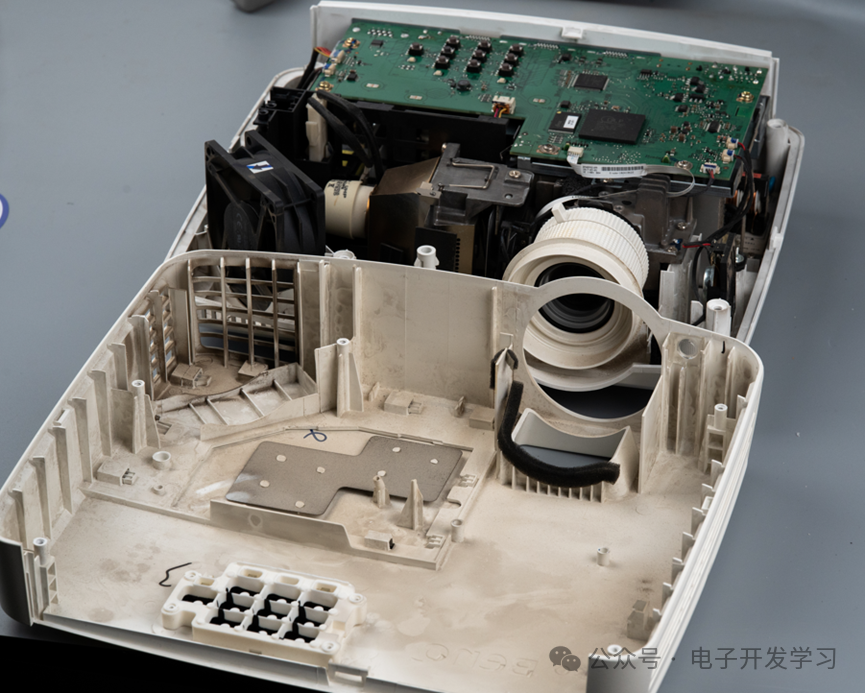

顶盖之下。就是最关键的板子，板子上最大这颗芯片也是最关键的投影仪芯片——来自德州仪器的DLP。

上图的DDP4421是一款高性能数字显示处理器（Digital Display Processor），专为DLP投影显示系统设计，主要用于控制DLP微镜芯片（DMD），实现高分辨率、低延迟的图像处理。

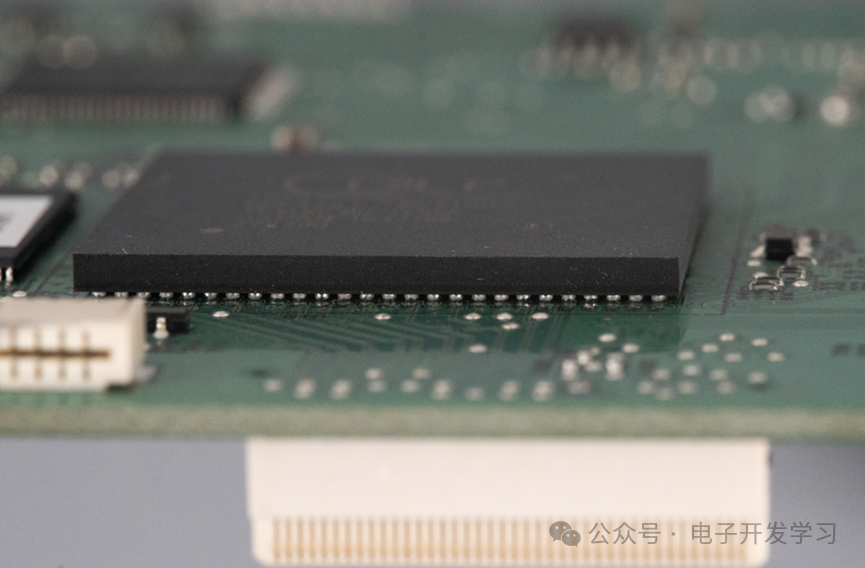

尝试从侧面拍了一下芯片，能清晰看到肚子上的BGA焊球，而且从这个角度看，芯片非常厚。

旁边还有一个Ti的AFE1000芯片，这是一款高集成度的模拟前端芯片。集成了输入噪声低至 0.8 nV/√Hz的低噪放、时间增益补偿器、12bit/10bit采样率高达65Msps的ADC。

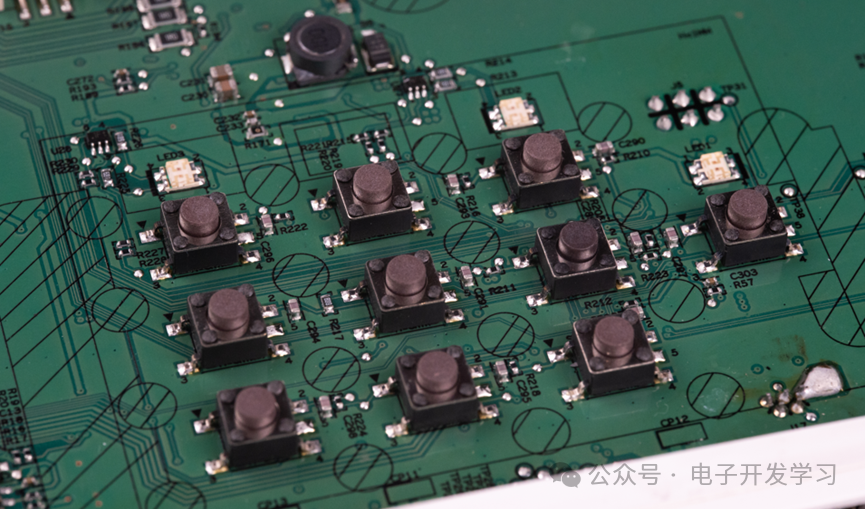

外壳上看到的操作键盘，原来是直接放在主板上的。不知道这样长期操作会不会导致主板受力变形而出现故障。

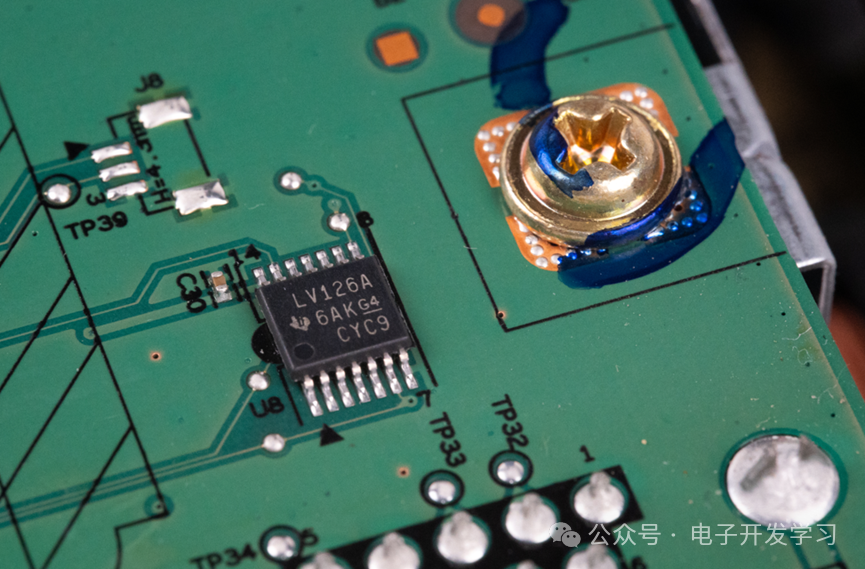

这是来自Ti的SN74LV126APWR，三态缓冲器。

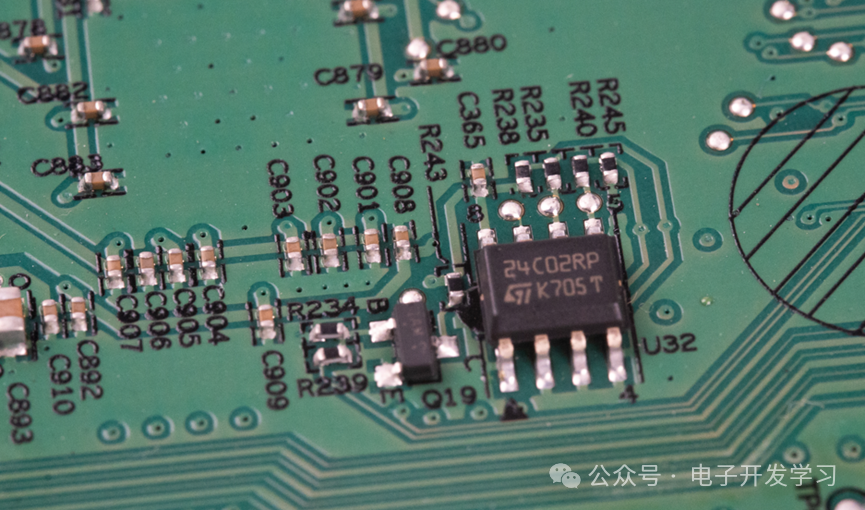

来自ST的EEPROM，型号24C02RP。注意看，这板子用的字符丝印不是常见的白色，而是黑色丝印。

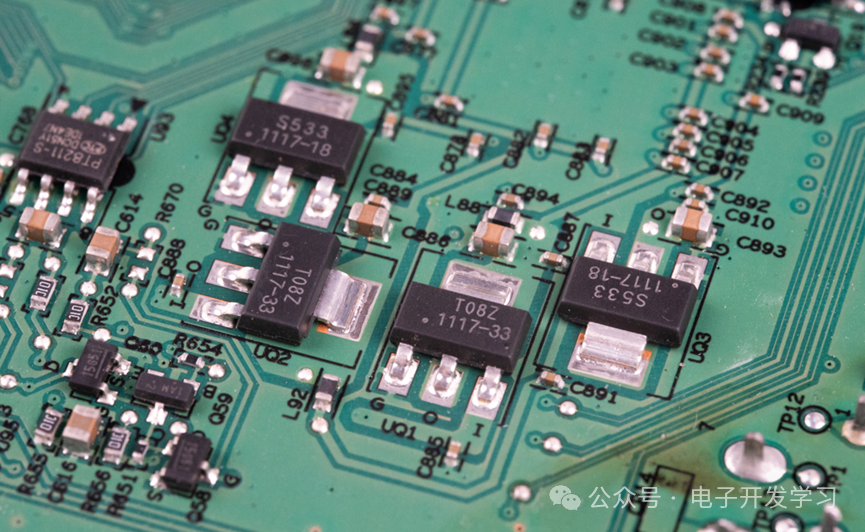

一堆1117线性降压LDO，有降压到3.3V的，也有降压到1.8V的。

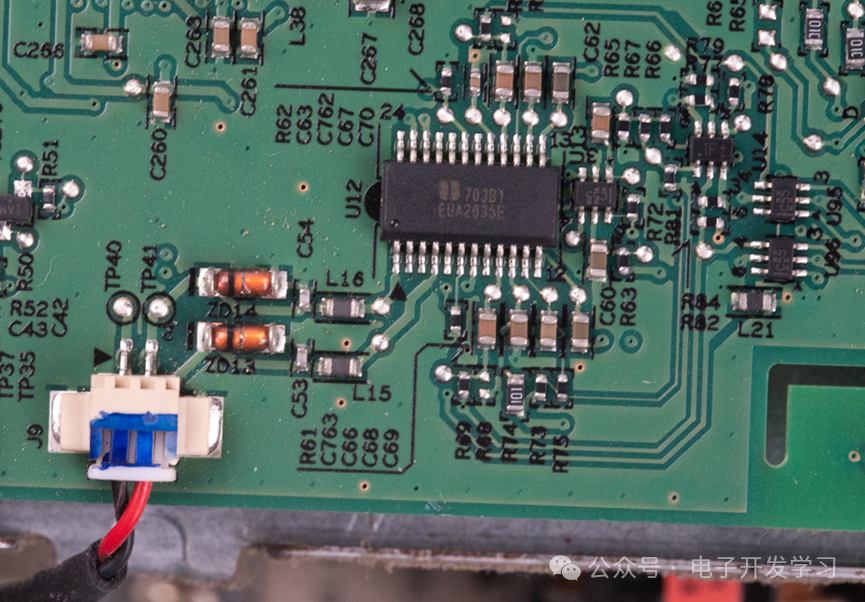

这颗EUA2035E是一颗D类音频功放，用来驱动喇叭。

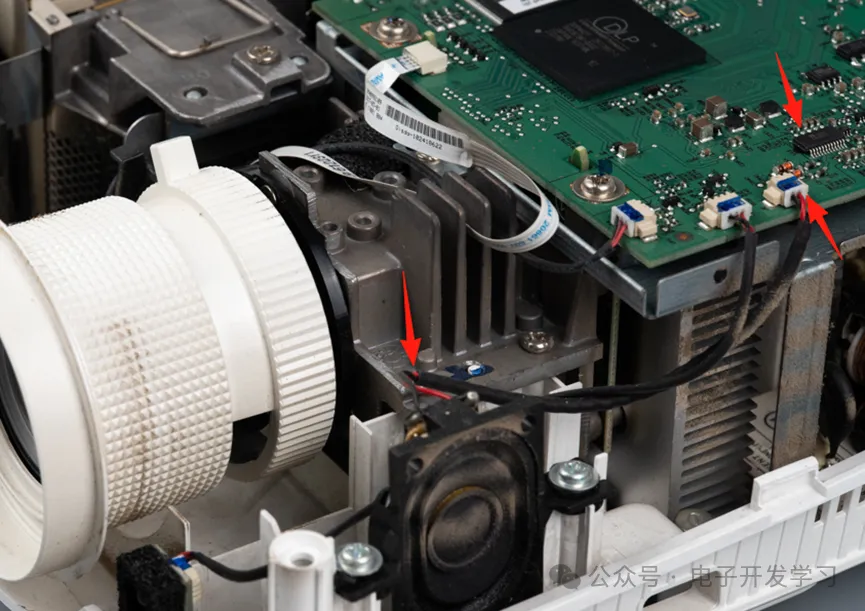

喇叭驱动线。

主控板背面。

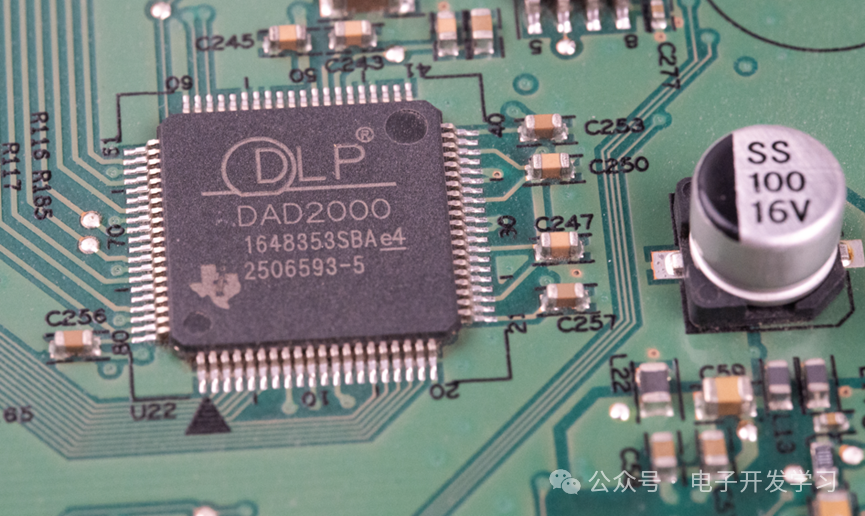

Ti的DLP相关的芯片，型号是DAD2000。这是一款数字微镜驱动芯片，主要用于控制DLP的技术核心——DMD(数字微镜装置)，实现高速、高分辨率的空间调制光。可以达到>32KHz的微镜切换速度。

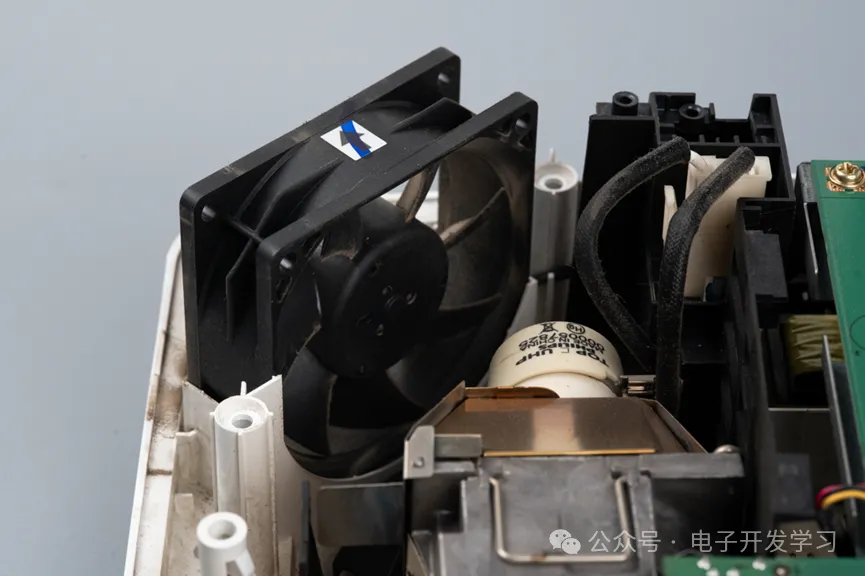

投影仪里面的散热风扇。放在这个位置，主要是给光源散热。

在HDMP接口旁边用到了一颗ADI的ADV7612，这是一颗HDMI接口芯片，支持1080p@60Hz。输入HDMI， 输出BT.656 / BT.1120用于 FPGA/DSP，或者输出MIPI CSI-2用于给到嵌入式处理器。在这个投影里里，显然是接收用户电脑输入的HDMI信号并通过DLP技术把内容投影到幕墙上。

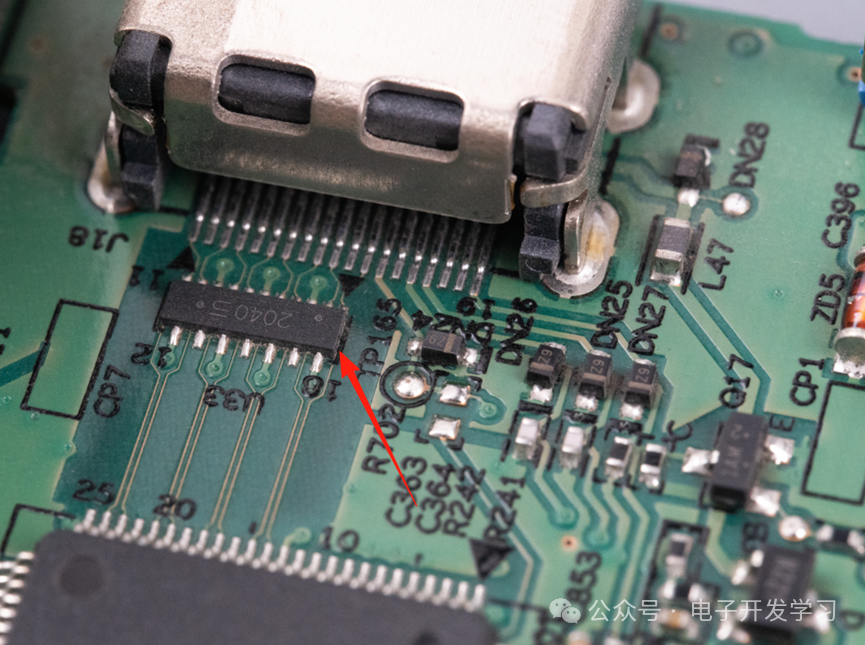

在HDMI信号上用了一个很长的ESD防护器件，这个封装的ESD器件我还是第一次见。

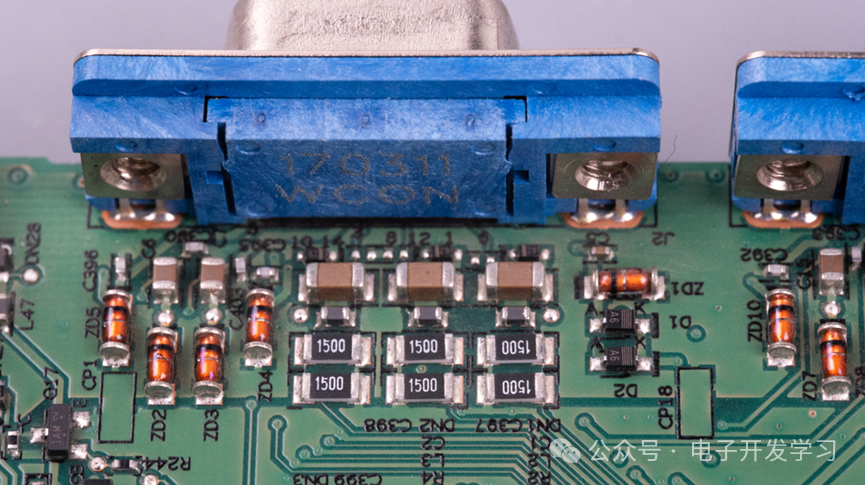

这是输入VGA口的防护，一般这种大厂设计、大批量生产的产品，其接口防护电路往往有很大的学习价值。

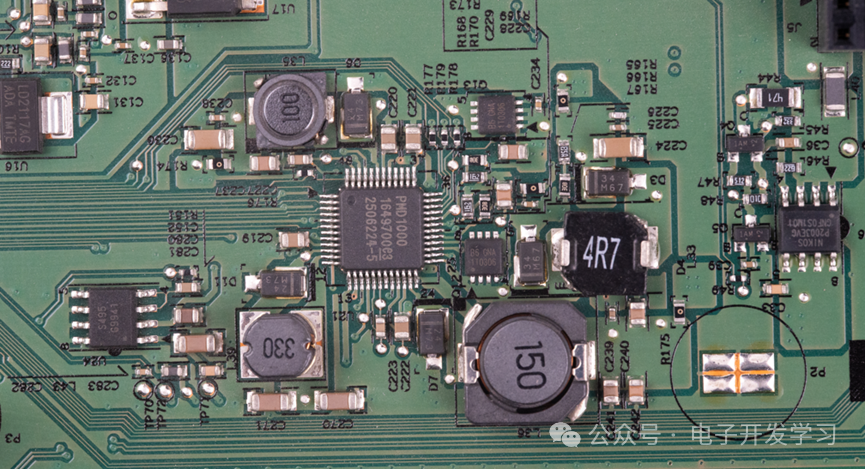

这颗芯片很显然是一颗PMIC，型号是PMD1000，有可能是来自Microchip的电源管理芯片，这里没找到相关资料。

其他一些电路。

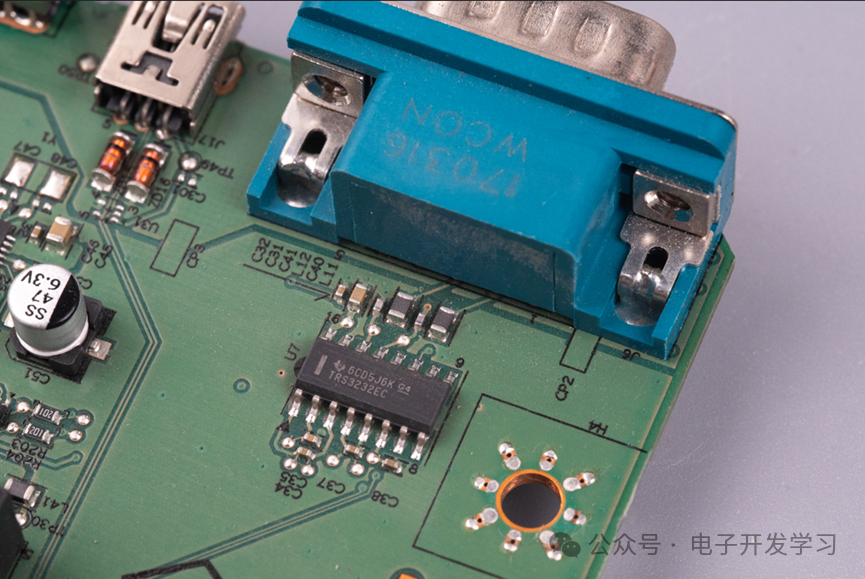

RS232接口上采用的是Ti的TRS3232EC芯片作为电平转换器。

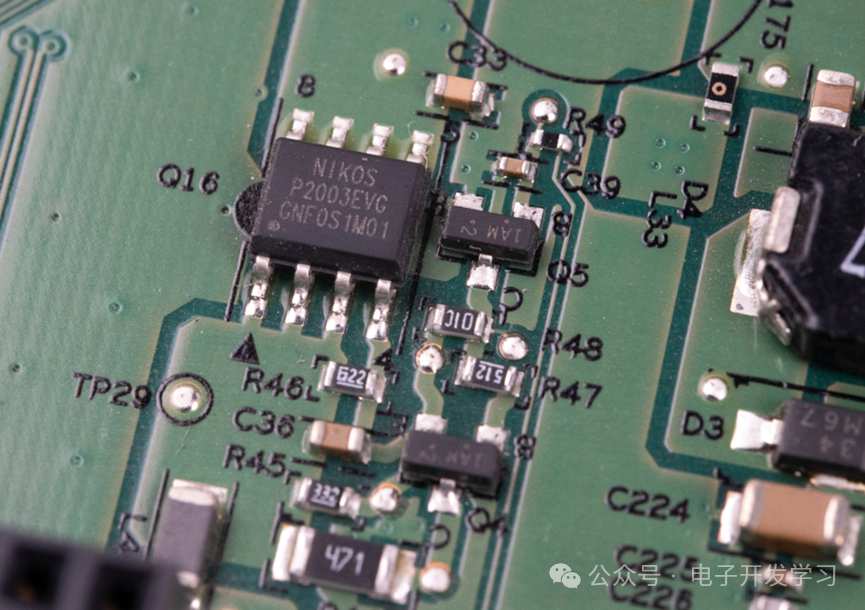

来自NIKO-SEM(尼克森)的PMOS，型号P2003EVG，耐压30V，电流9A。我虽然用过很多尼克森的MOS，但是一直以为是一个比较新的品牌，没想到17年的投影仪上已经在用这个品牌的MOS了。

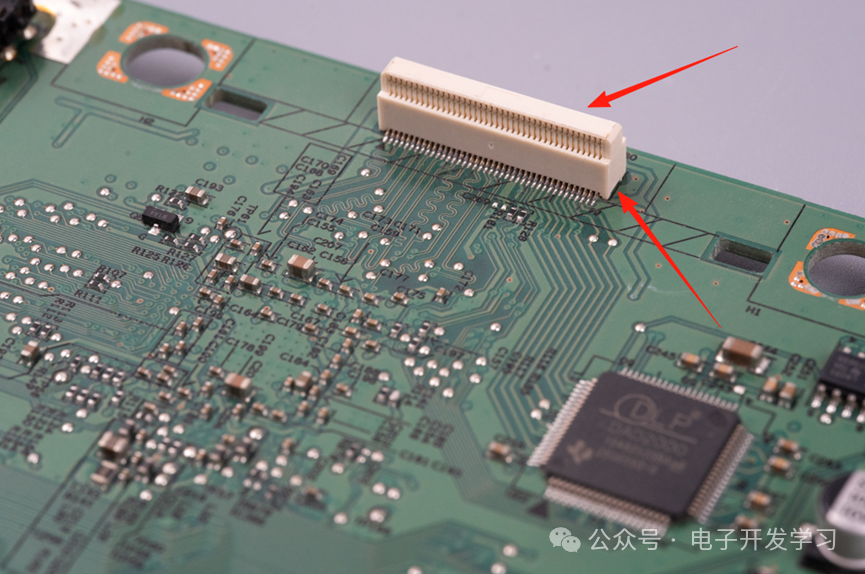

这个板子的作用是接收VGA或者HDMI接口输入的视频信号，并通过DLP芯片处理之后传递给MDM最终打到幕墙，所以这里处理之后的信号就是通过这个80pin的BTB连接器连接到后面的单元的。

来自飞利浦的UHP光源（超高压汞灯）。这玩意亮度大概在5000-10000流明左右。由于受欧盟的RoHS限制，现在买的新款投影仪，里面大概率不用汞灯这种光源形式了，而是采用了激光二极管、LED等等。

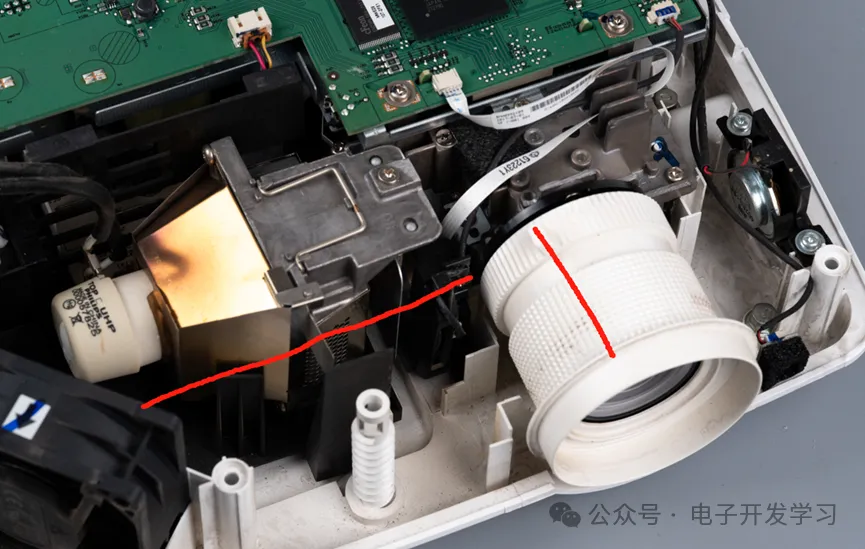

这个光源和投影仪的发射口方向呈90度布局。

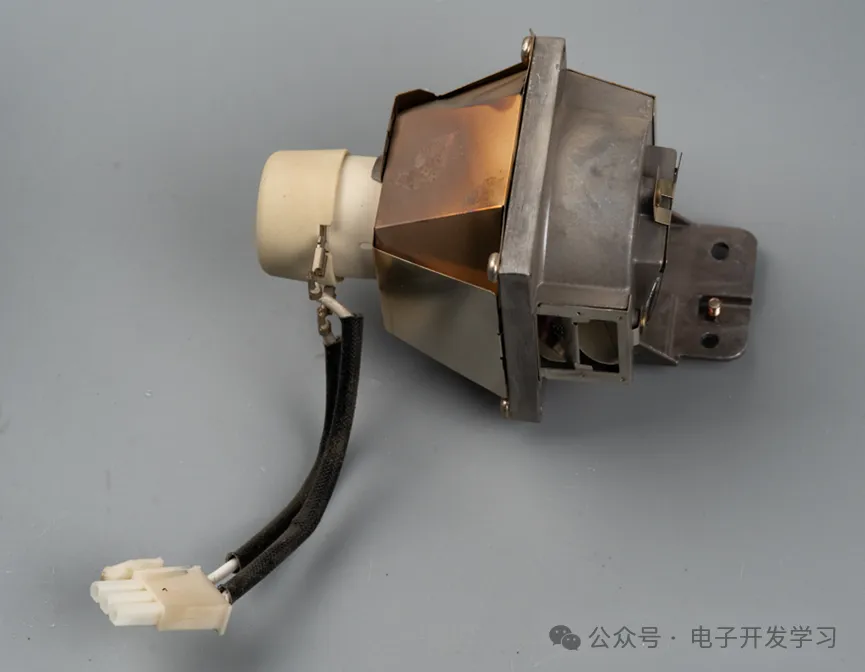

先把这个灯拆下来，灯外面包裹了一层金属壳。

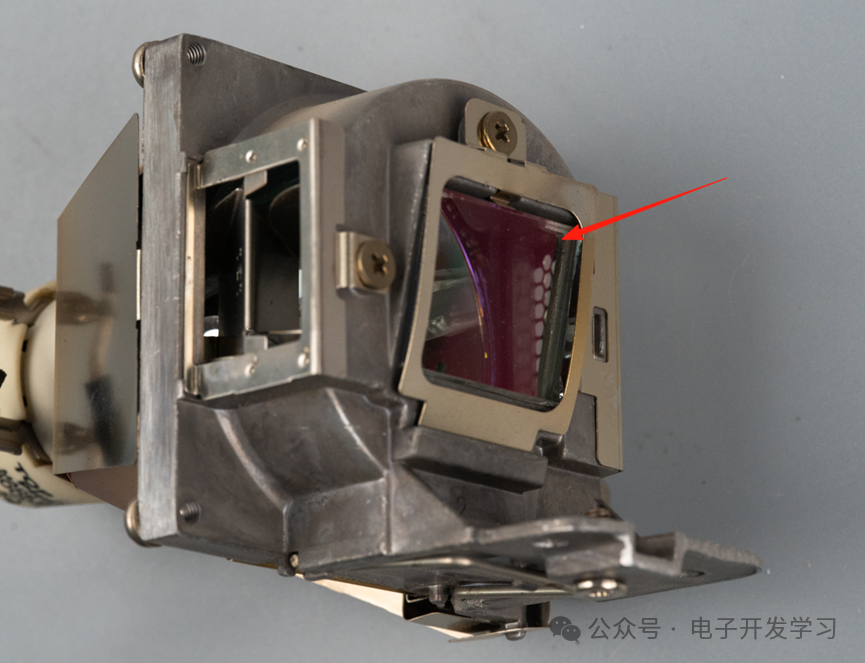

顶部出光处有一个镜片，看起来是个滤光片。

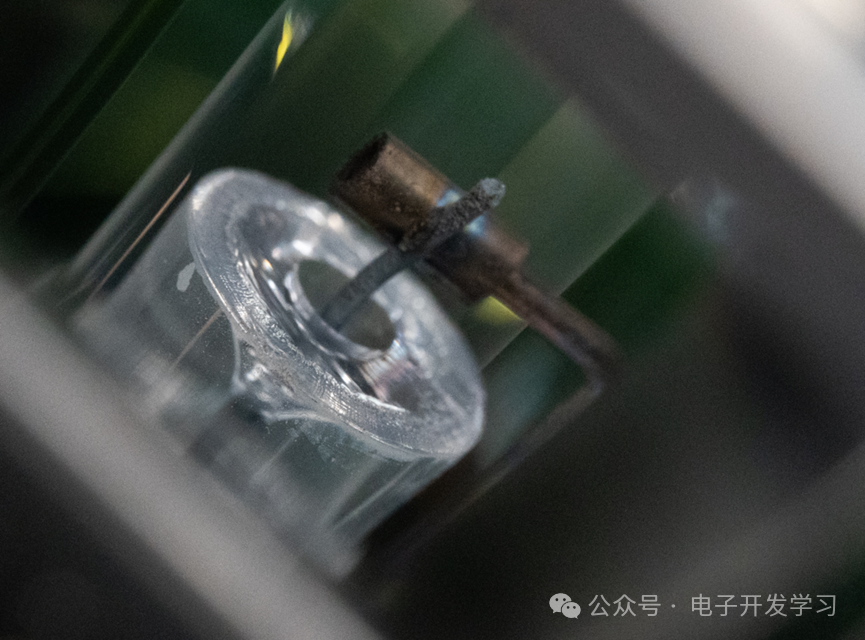

从侧面的缝隙看进去里面的灯珠顶部。

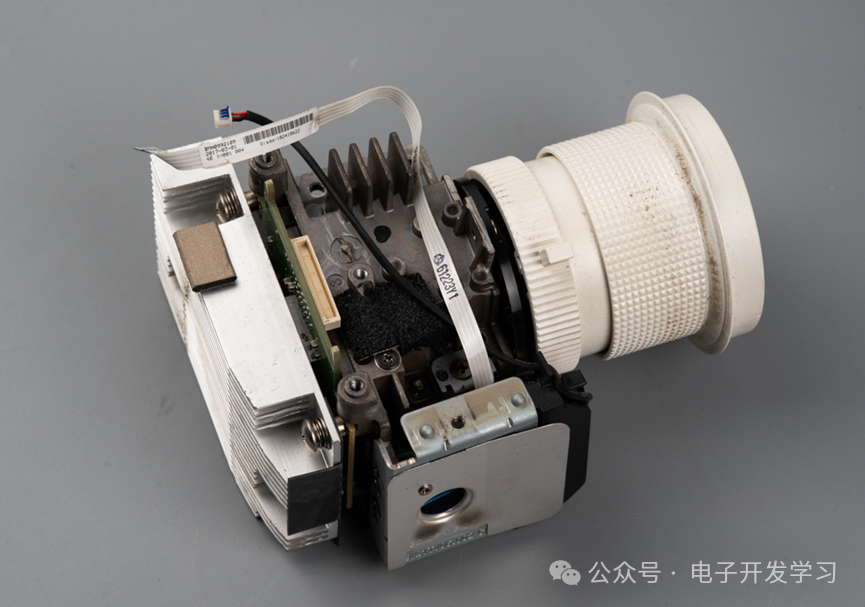

接下来把最关键的这一块整体拆解下来。

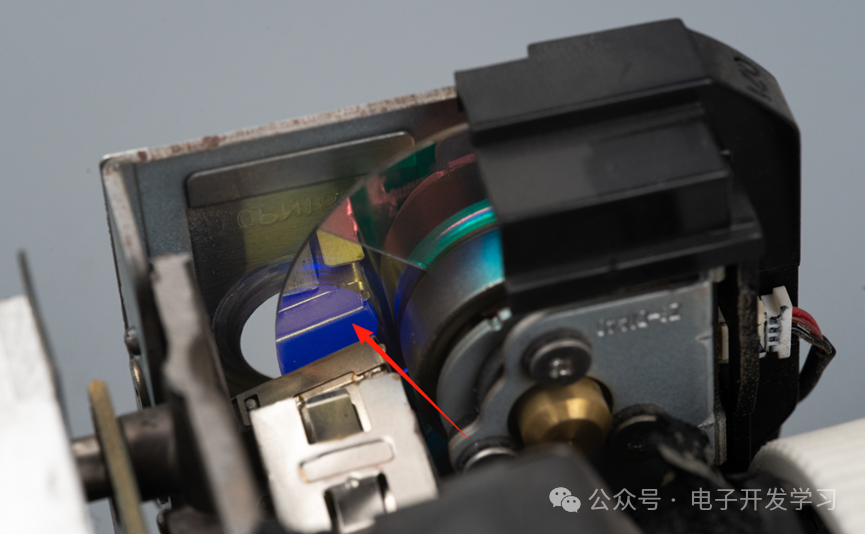

光源会从这小孔里打进去。可以看到小孔里有一个色轮。

这个色轮主要有两个作用，一个是把来自光源的白光分解成红绿蓝三原色，按照顺序快速投射到数字微镜DMD上。另一个是色彩合成，通过人眼的视觉暂留效应，高速旋转的色轮将单色光快速切换，混合成完整彩色图像。

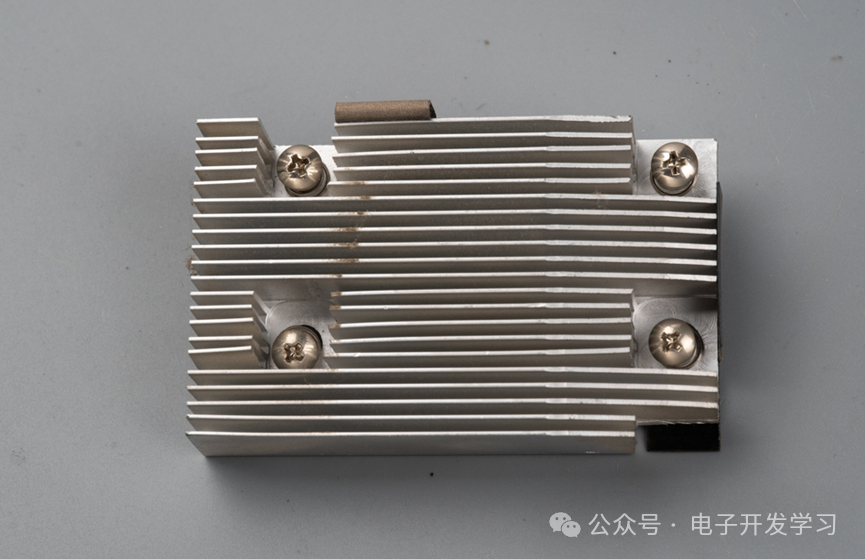

数字微镜DMD后面的铝合金散热片。

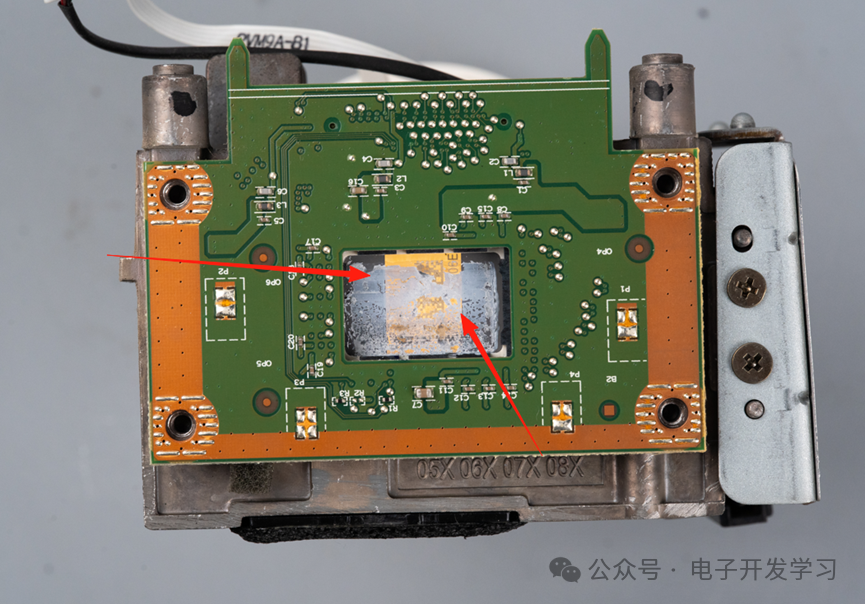

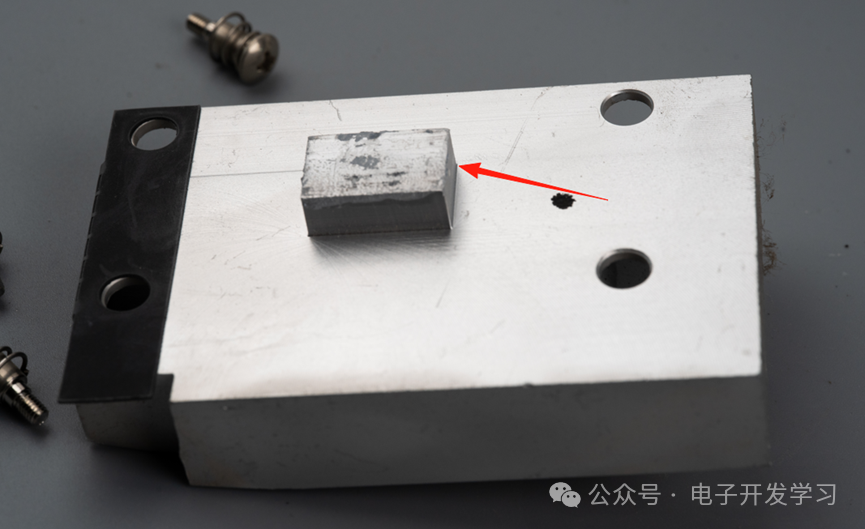

散热片背后有一块凸起，刚好和数字微镜DMD肚子上无针脚的位置接触实现散热。

没错，这就是数字微镜DMD的肚子。

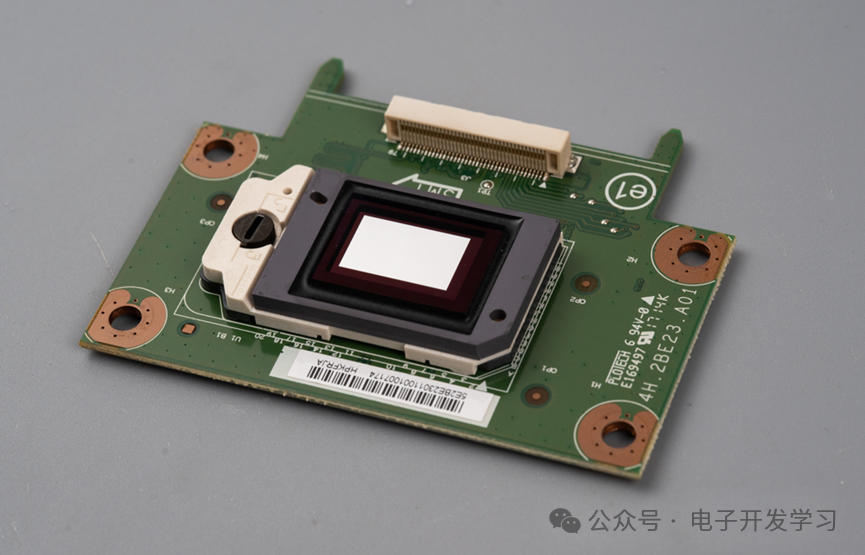

数字微镜DMD的安装方式有点像一个小规模的CPU。

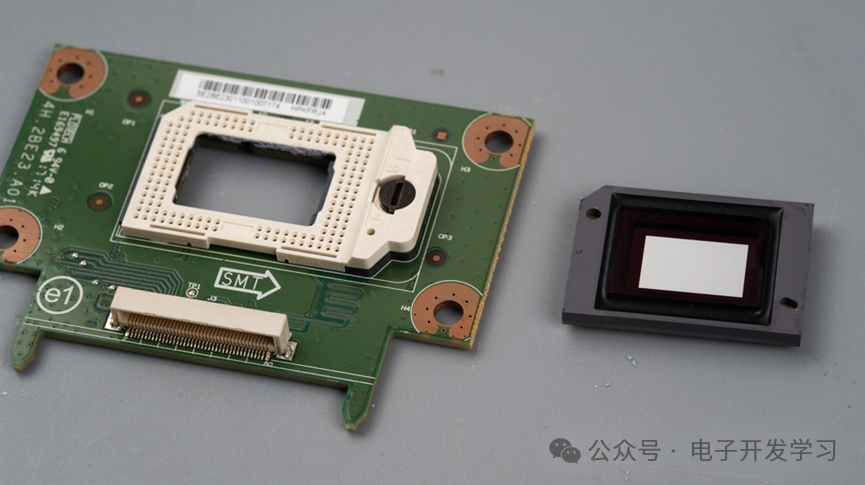

松开安装底座的锁之后，可以把这个数字微镜DMD取下来。

这玩意的漂亮精致程度远超想象啊。

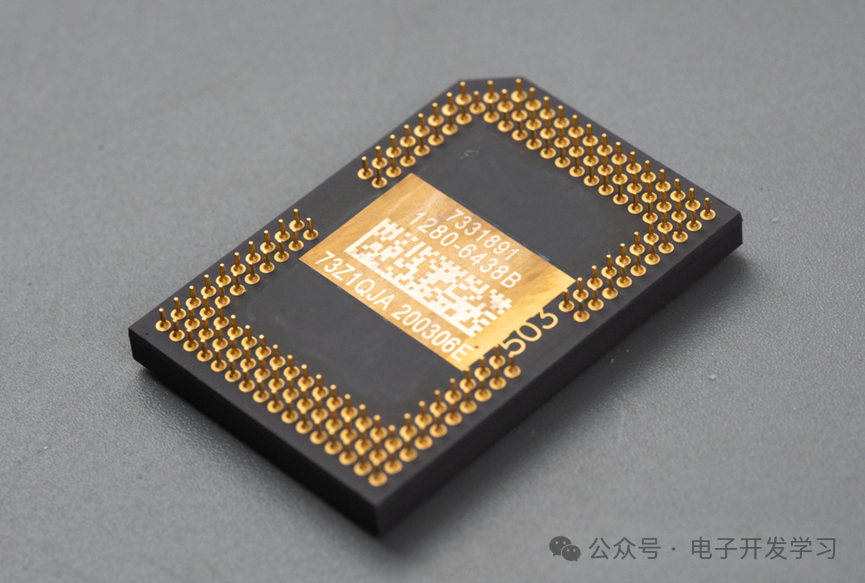

底部的插针看着也非常酷，估计用来炼金是可以的。

抓在手里好好把玩一番。

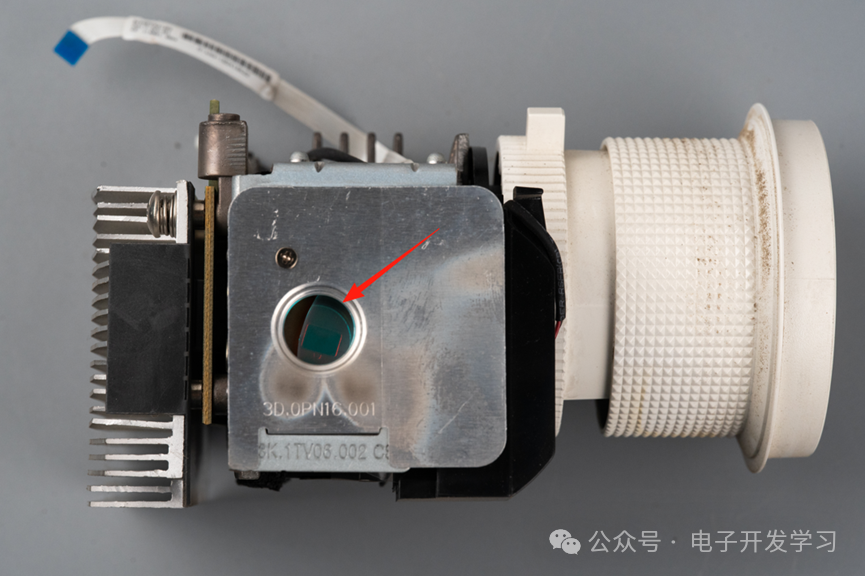

接下来看看剩余的光学配件。通过安装数字微镜的小孔看进去，可以看到类似小孔成像形成的像，很明显是反的。

这里顺便拆下了散热风扇和风道结构。

拆掉上面的器件，剩下的就是固定在底壳上的电源板了。最右边这一块颜色稍微有点不同的电路板是高压汞灯的电源。交流市电从右上角的品字头进来之后，经过整流稳压降压最终变成低压直流给控制板和光源用。

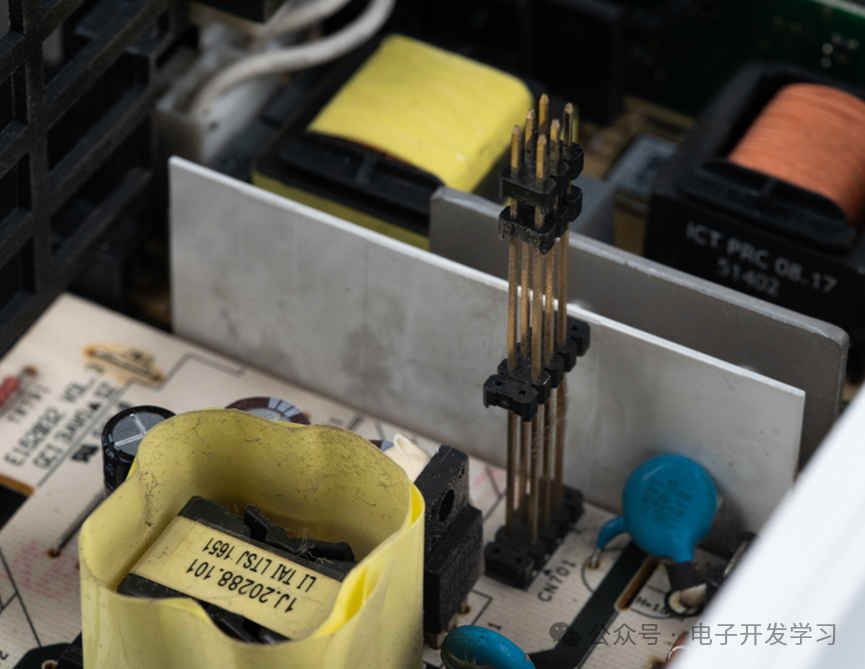

从电源板到控制板用了一个长到离谱的双排排针进行连接。

这是一次对明基ED935投影仪的深度拆解。核心是德州仪器的DLP数字光处理系统，由DDP4421处理器和DAD2000驱动芯片等构成，负责图像处理和高速微镜控制。它采用传统的UHP超高压汞灯光源，通过高速旋转的色轮分色成像。这个投影仪内部电路设计规整，接口防护到位，说明大厂产品做工用料都很扎实。整个拆解揭示了DLP技术如何将电信号转化为绚丽画面的精密过程，其核心DMD芯片的精密结构看起来赏心悦目，令人惊叹啊！
