拆了个8岁的充电宝：Ti芯片给力，可惜泡过水！

置顶

精

活动

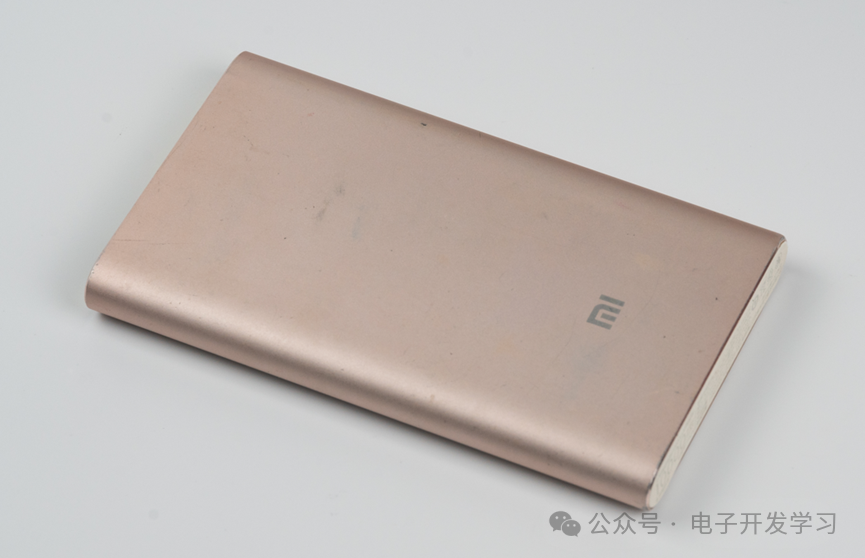

翻出了一个充电宝。

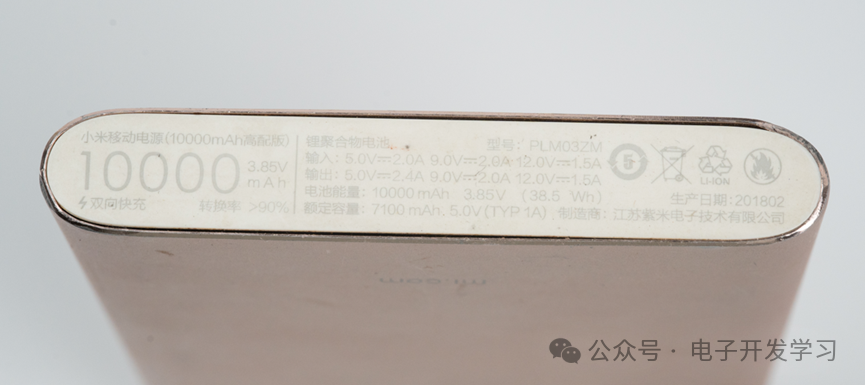

这个充电宝的容量是10000mAh，型号是PLM03ZM。从上面写的看，里面是聚合物锂电池。

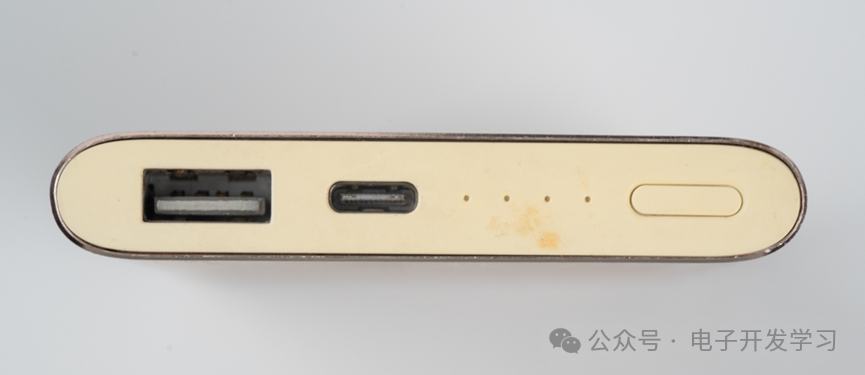

另一端是输入输出口，一个USB母口、一个Type-C口。四个电源指示灯，最右边是一个按键。

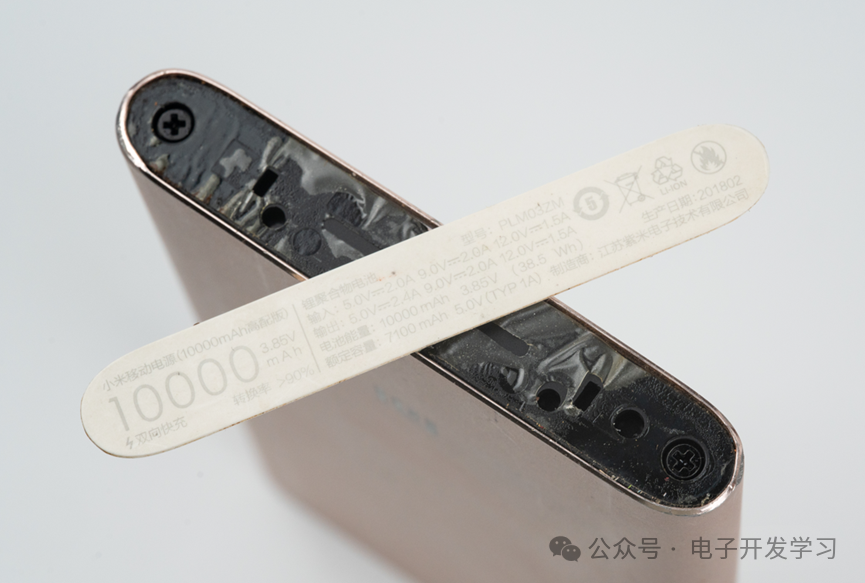

拆解，先把铭牌撕下来，底下藏了两颗螺丝。

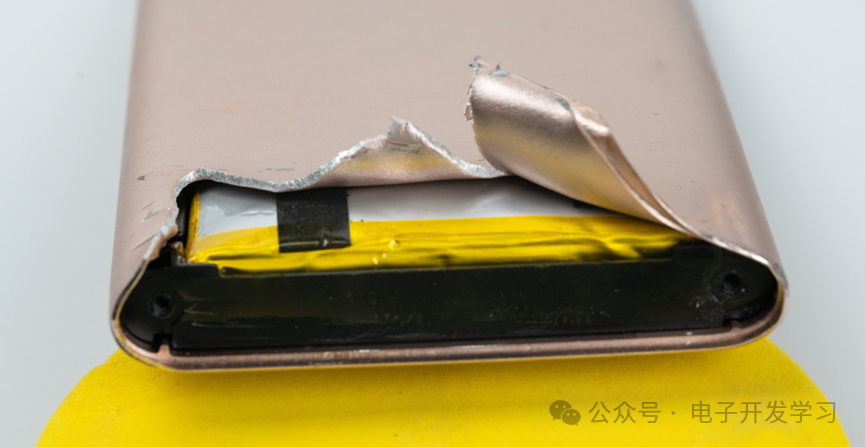

螺丝拿到之后，理论上应该就能把里面的电池包、电路板等推出来，但是实际上根本推不动。估计是电池鼓包了吧，只好动手术了。

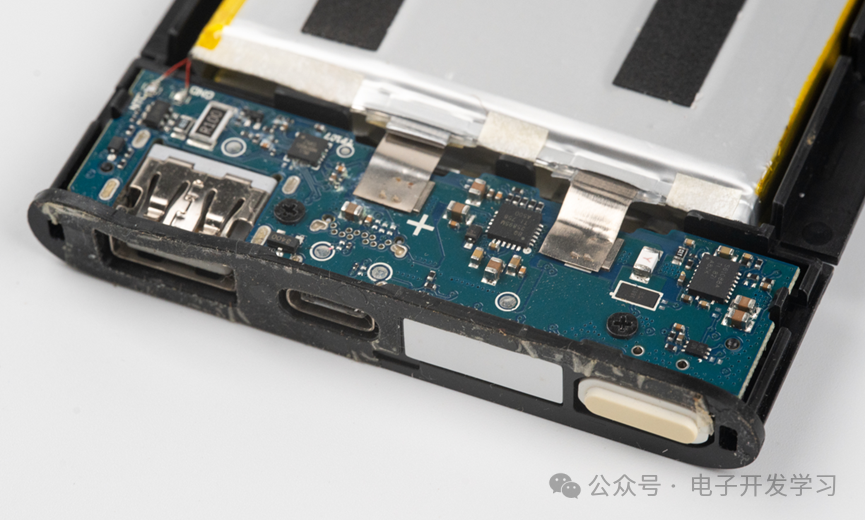

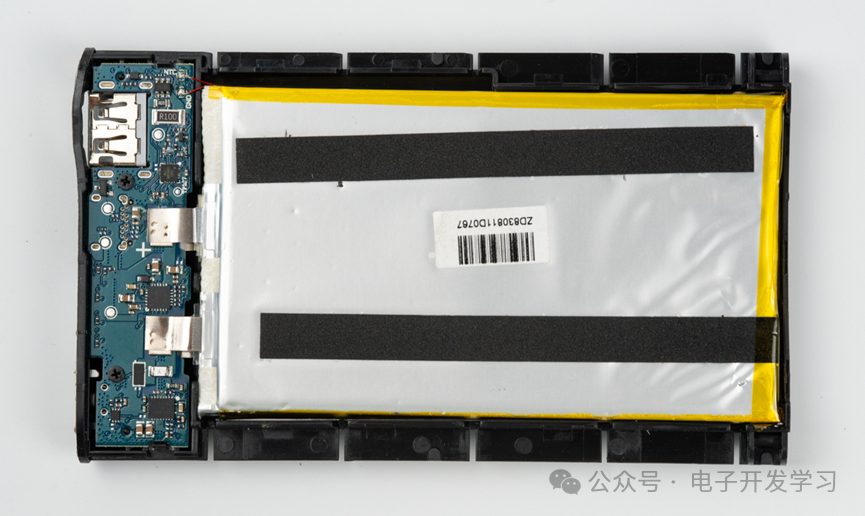

经过一番努力终于拿出来了。

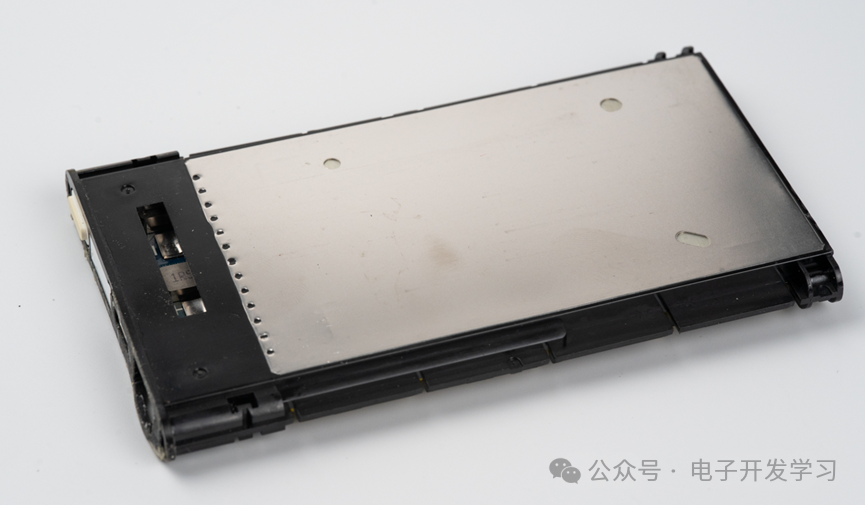

内件的另一面居然有一层薄贴片，不知道是起什么作用。

电池包的电极直接焊接在电路板SMT上去的镍片上。

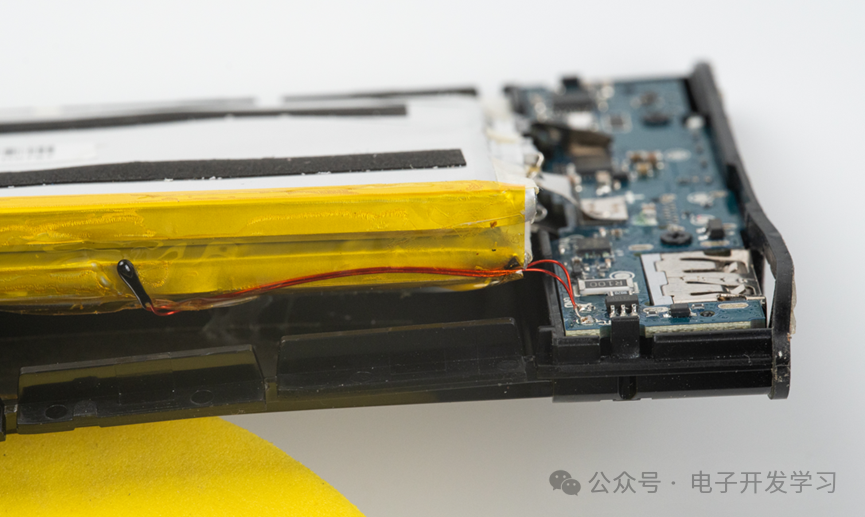

侧面看，原来是两个电芯呀。在电芯侧面贴了一个NTC温敏电阻，连接到了电路板上，这个在充电时可以监控电芯温度，从而保证充电安全。

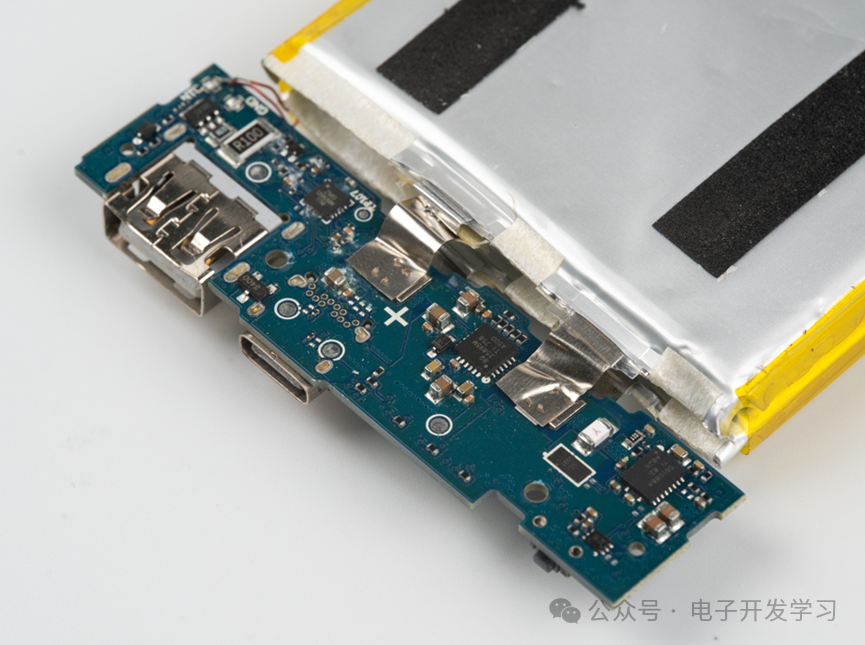

这板子看着做工很不错。

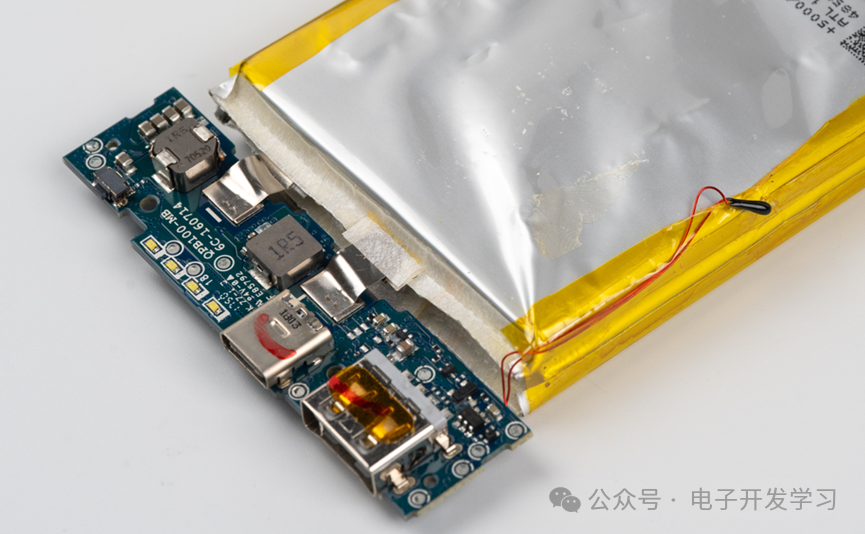

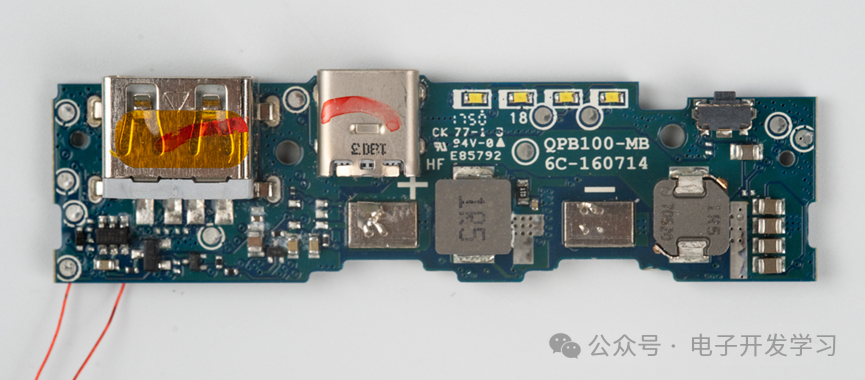

从这一面看，板子集成度还挺高，两个电感看着用料很好。

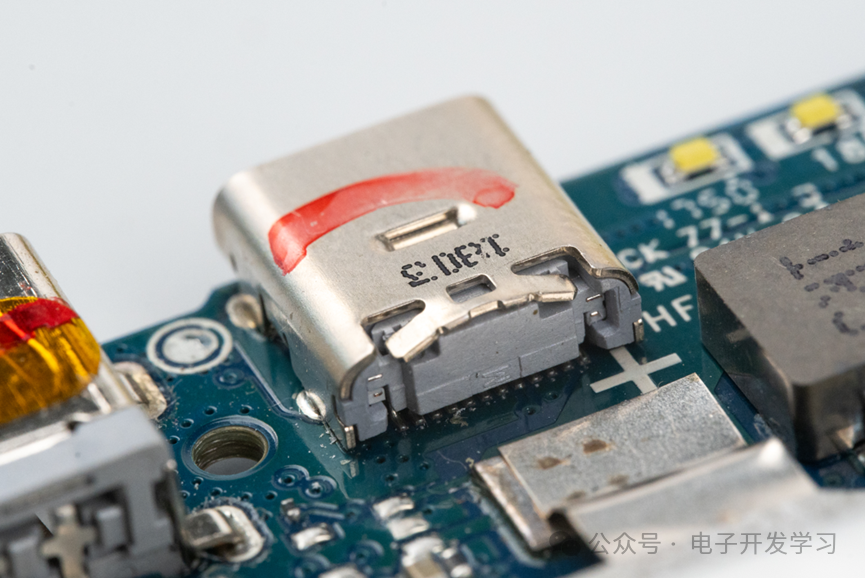

令我没想到的是，居然给充电宝用一个全信号的24pin Type-C连接器。就那种12个贴片引脚和12个插焊引脚的连接器，感觉有点奢侈，毕竟在充电宝上不用走USB3.0的信号呀。

这个连接器背面的通孔焊盘，看到这里发现原来这个充电宝之前进过水啊。

看起来进水还挺严重。

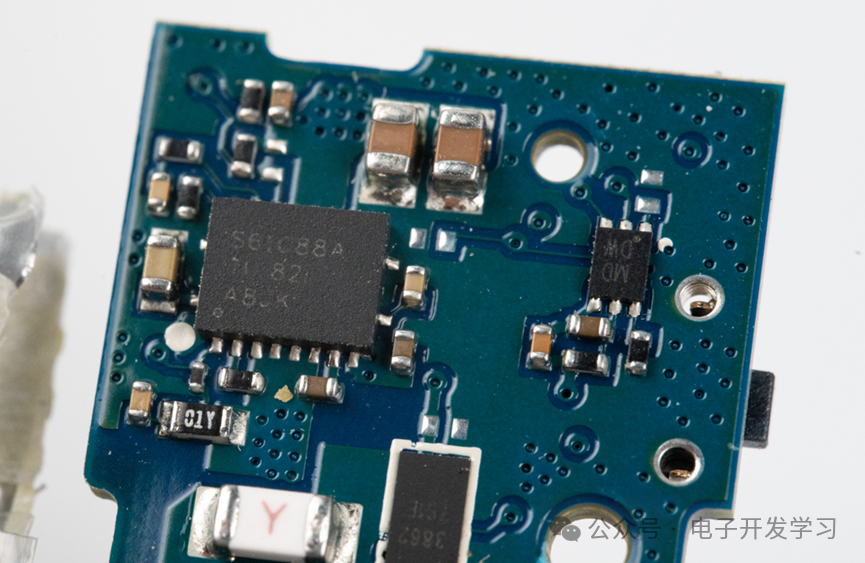

这个芯片是TPS61088A，Ti的10A同步升压转换器，支持2.7到12V输入，可以实现4.5V到12.6V输出。这芯片不错，售价不贵，一颗两块钱以内可以全款拿下。

TPS61088A配套的电感，这电感看着就很值钱，放的那四颗0805 MLCC电容也很不错。

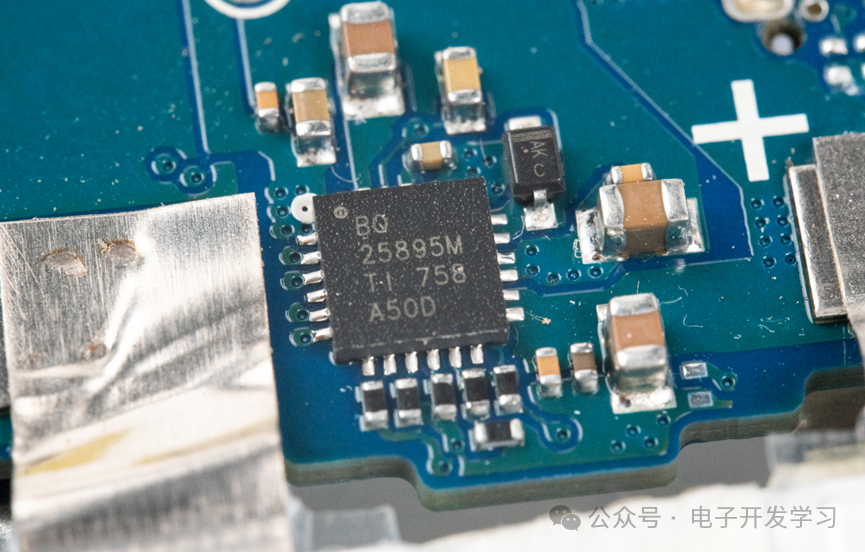

最关键的充电芯片用的是Ti的Q25895M，该芯片支持电源路径管理。

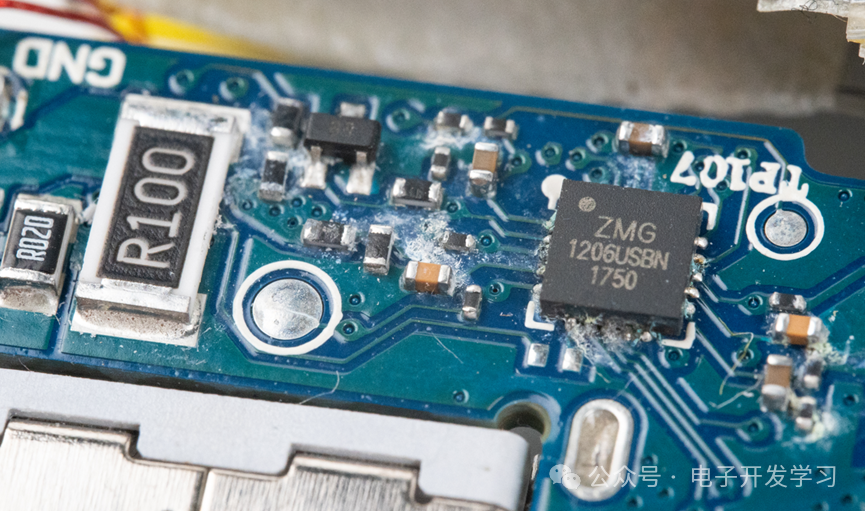

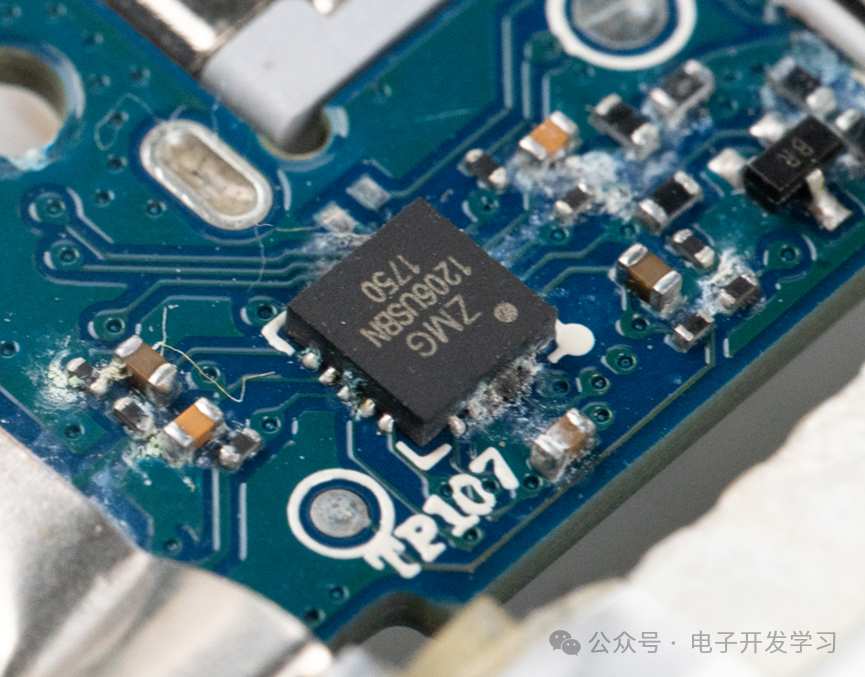

这个泡水的芯片，型号是ZMG 1206USBN，根据布线和板子上其他芯片推测，这个芯片的作用是MCU。

USB输出口旁边的器件上也可以看到有泡水的痕迹。

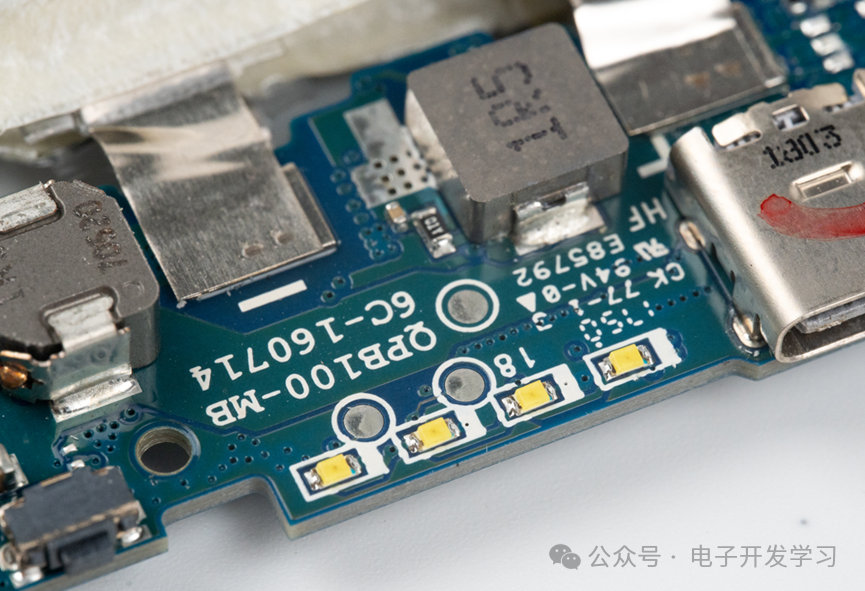

PCB板的制造时间是2017年第50周，距离现在已经快8年了。

这款充电宝，其电路板做工、用料还不错。但是可惜的是，这个充电宝进水腐蚀了电路板，不然凭其做工用料，应该还可以再战两年凑个10年寿命。
