之前30元从垃圾站买回来了这个明基投影仪，拿回来测了一下上电之后风扇转了，但是没有出光。然后拆解过程写了一篇文章。

估计是灯泡坏了。所以斥资13162分钱，买了一个灯泡。

新买的灯泡到了，右边这个。今天抽空给它换了，顺便组装回去。

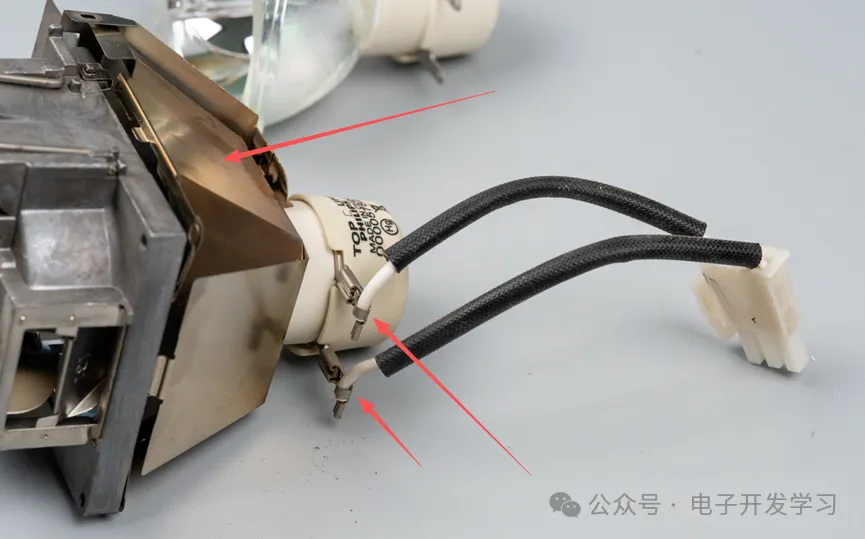

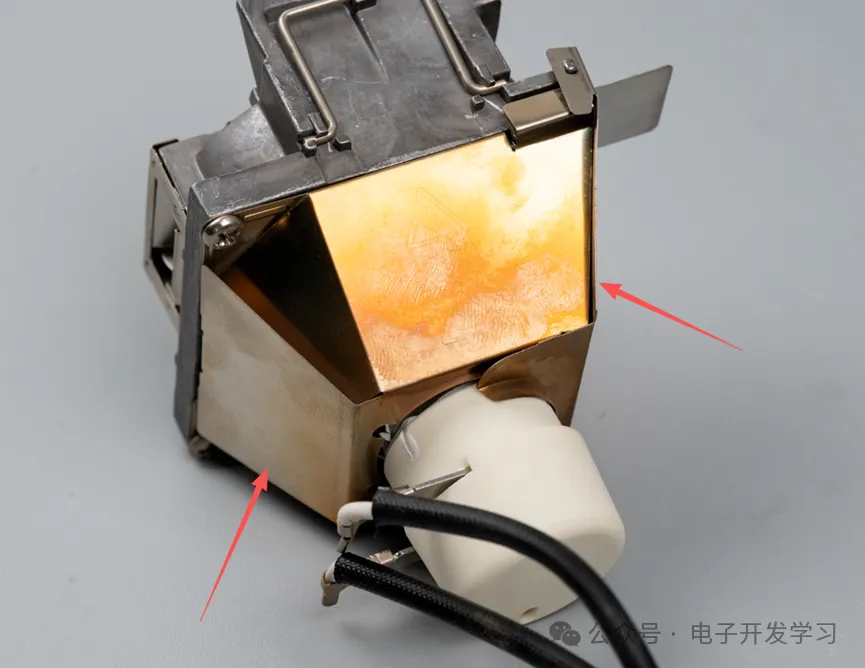

换灯泡注意两点，一个是线序，另一个是小心这个薄薄的金属片割到手。

为了防止线反了，我拔一根就立马插在新灯泡对应的接线柱上。

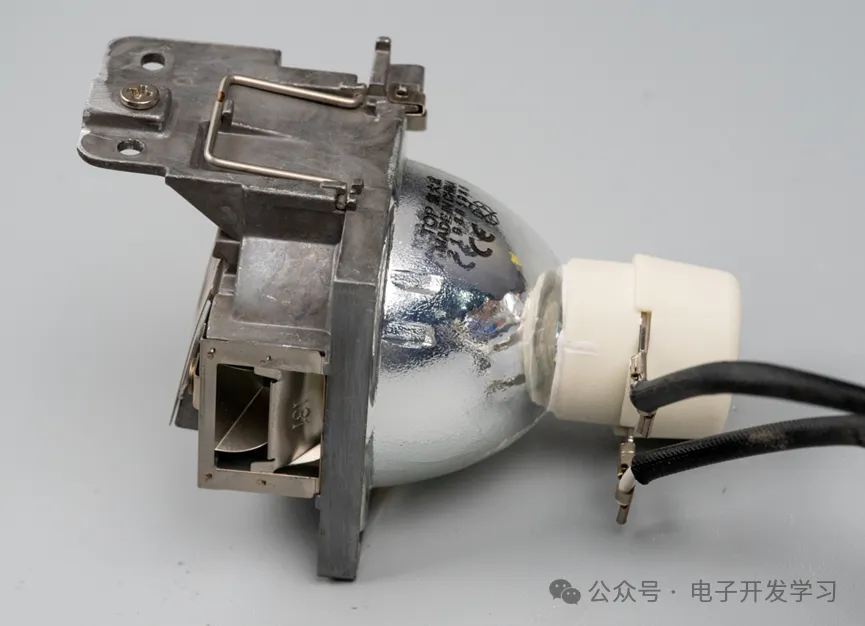

然会把旧灯泡换下来，新的安装上去。

然后把薄铁皮护套给装上去。

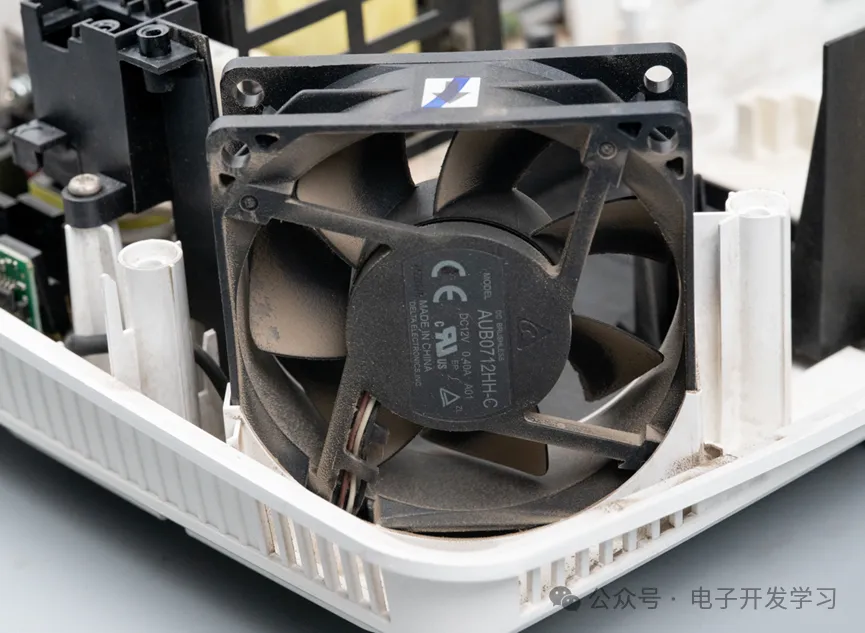

风扇上面有积灰了顺便给清理了一下。

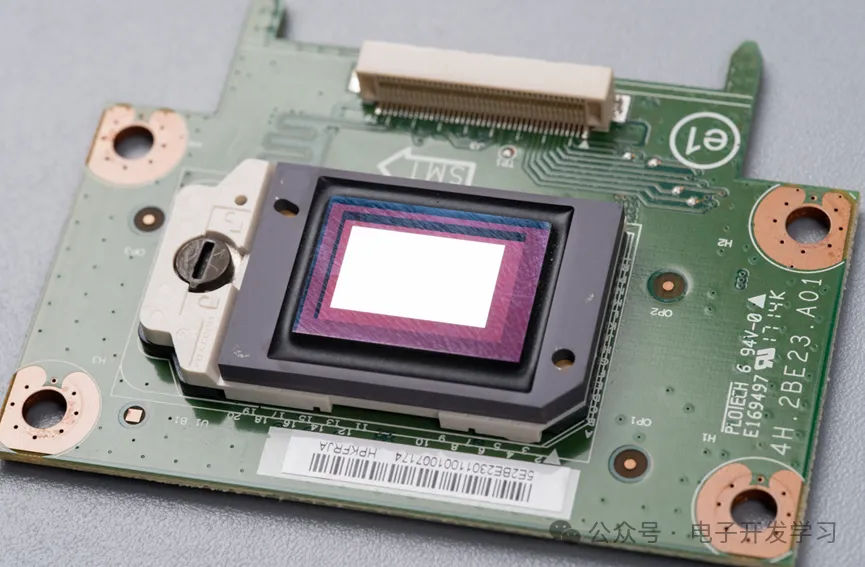

拿出DMD微镜。擦干净，我随便擦了一下发现有痕迹，然后老老实实找了个柔软的擦镜布轻轻擦拭了一下。

把这个板子反过来装在镜头后面。

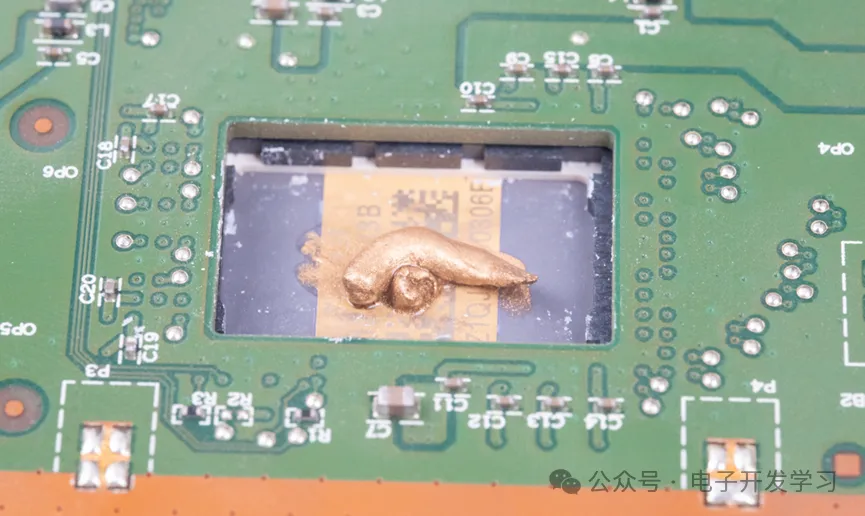

然后给DMD微镜的后面涂上散热硅脂。

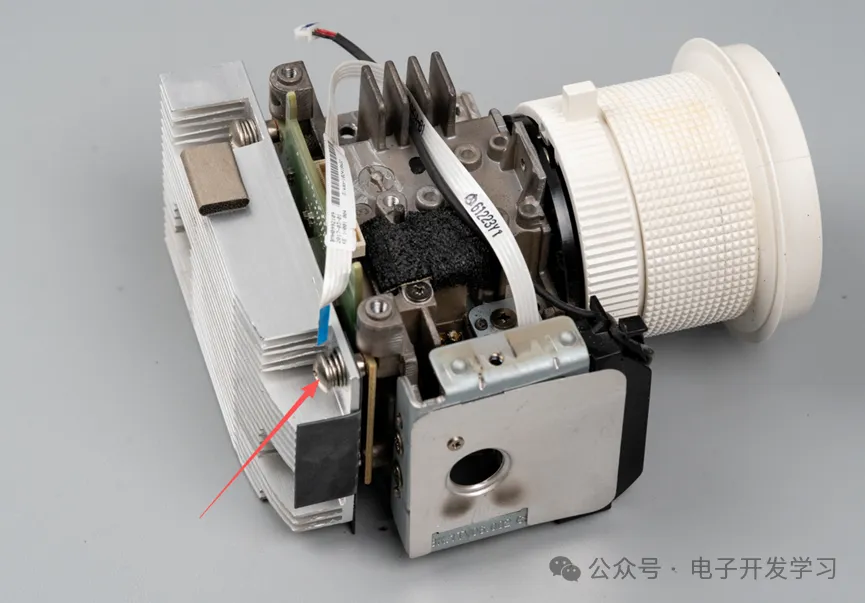

用四个带弹簧的螺丝固定好即可。

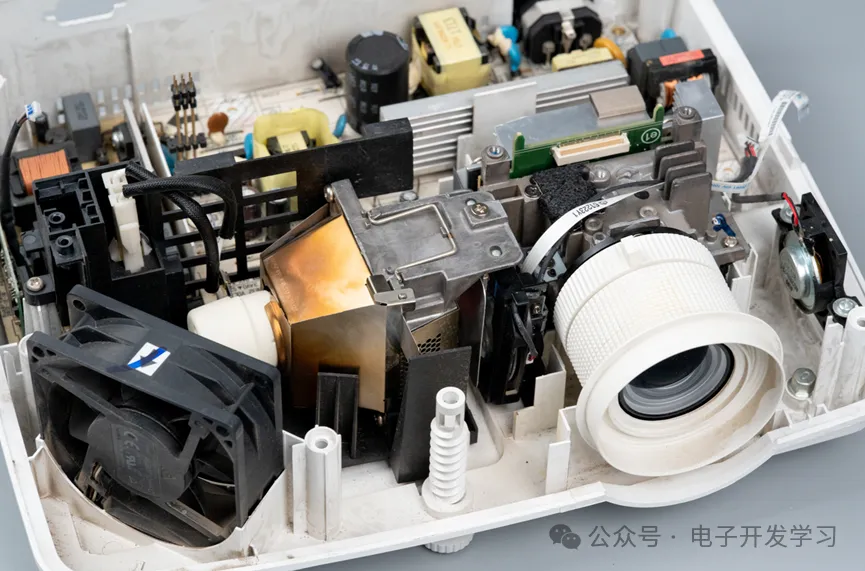

然后把镜头总成和灯泡都安装上去。

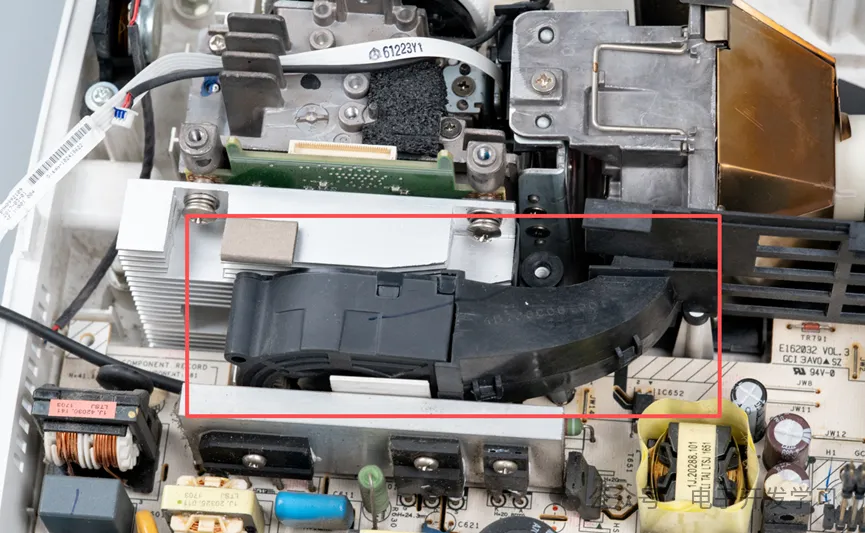

镜头后面的位置有一个风扇，风道导向了灯泡的散热器。实际上风经过这个灯泡之后，会从角落里那个风扇吹出去。

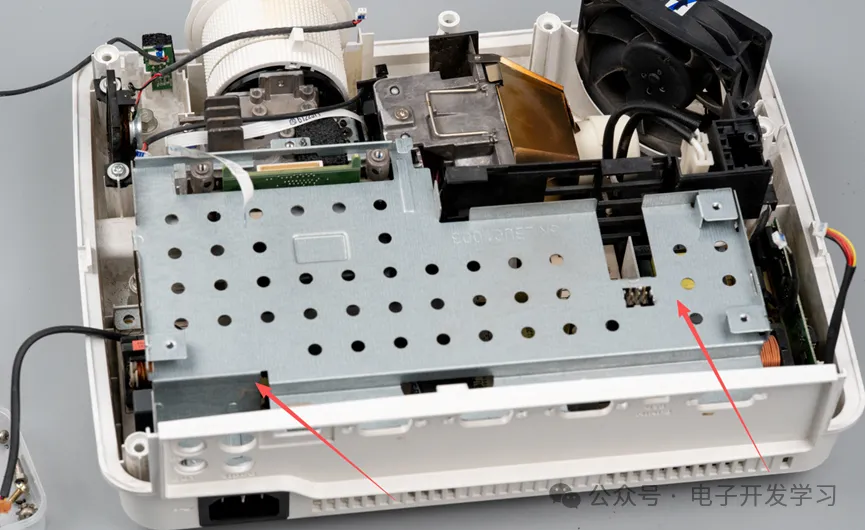

铁皮壳给装上去，构成了一个安装PCB的平台。

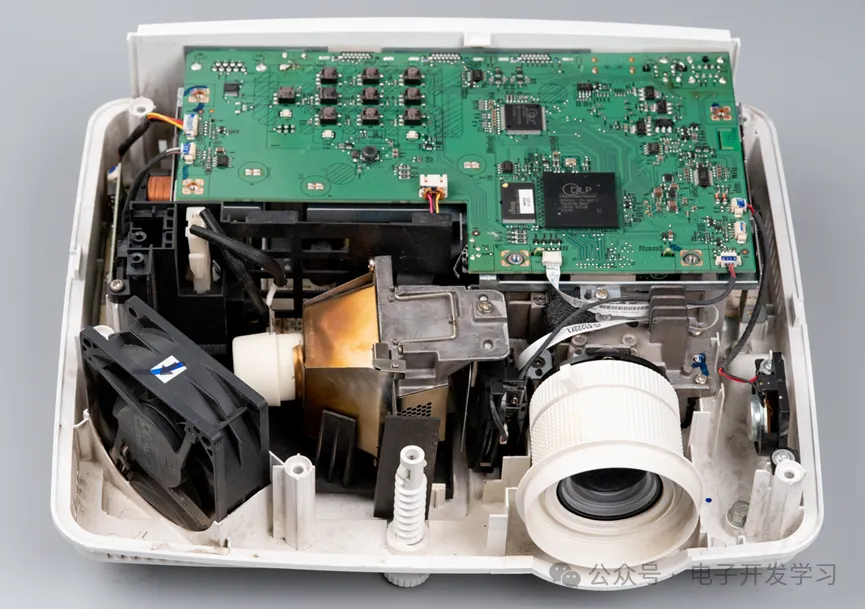

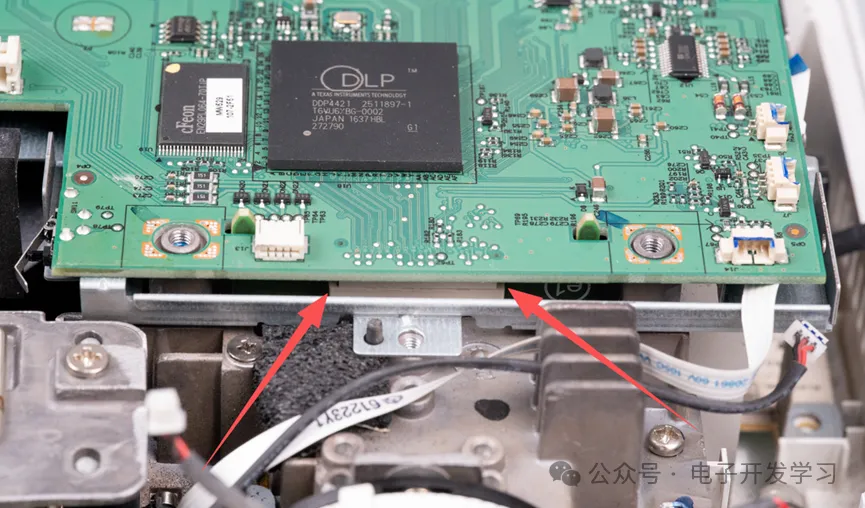

主板安装，注意有一个6胶排针要对齐。另外就是DMD微镜那个板子和主板之间是一个BTB连接器，需要对准。

到这一步基本就安装完成了。

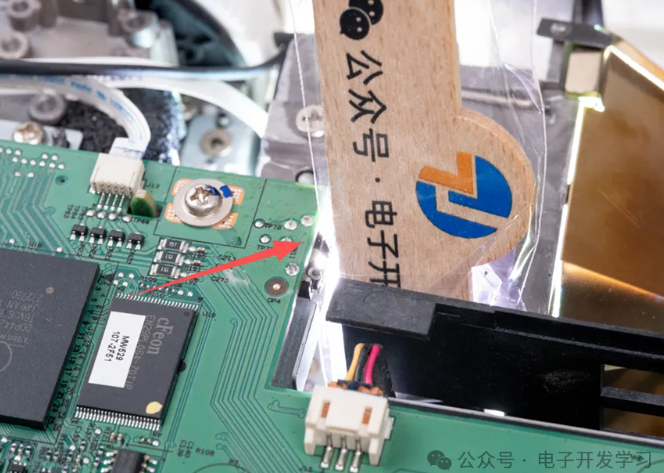

上电测试没反应，观察了一下这里有一个微动开关，当盖子盖上之后，这个开关会被结构上的一个楔形结构触发导通。我用一个牌牌给卡在这个位置，果然顺利上电。

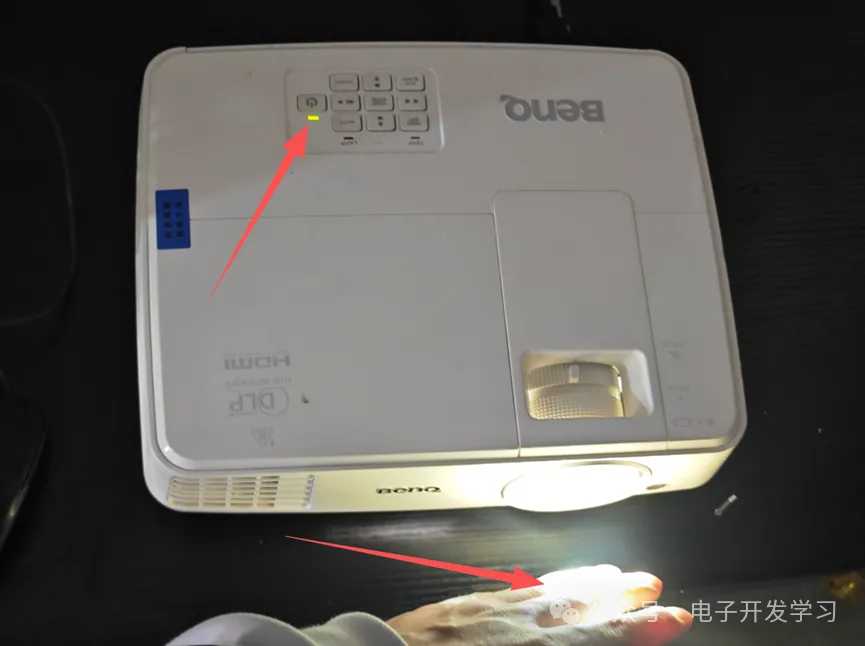

简单看一下，有投影了。

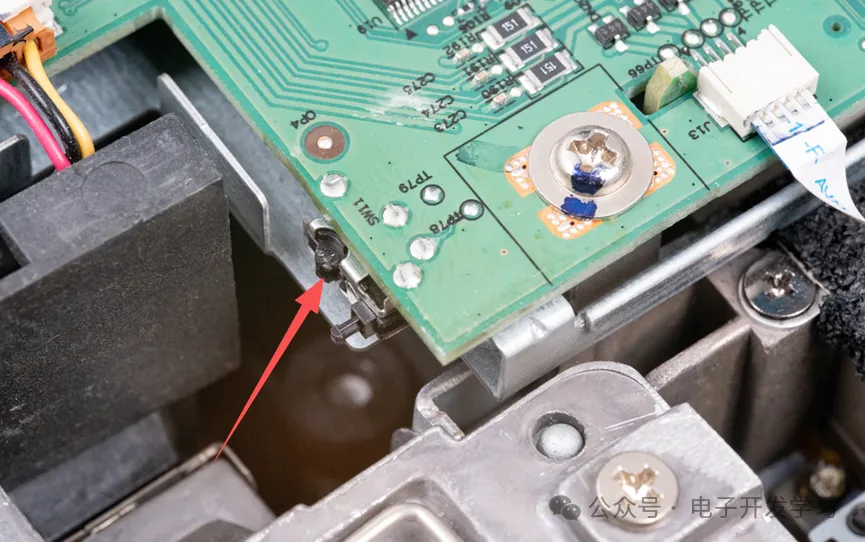

然后把盖子安装好，再次开机发现不能开机了。重新开盖，发现是这个微动开关的柄掉了，应该是安装上盖的时候那个结构碰到了，这玩意装上盖是个技术活啊。

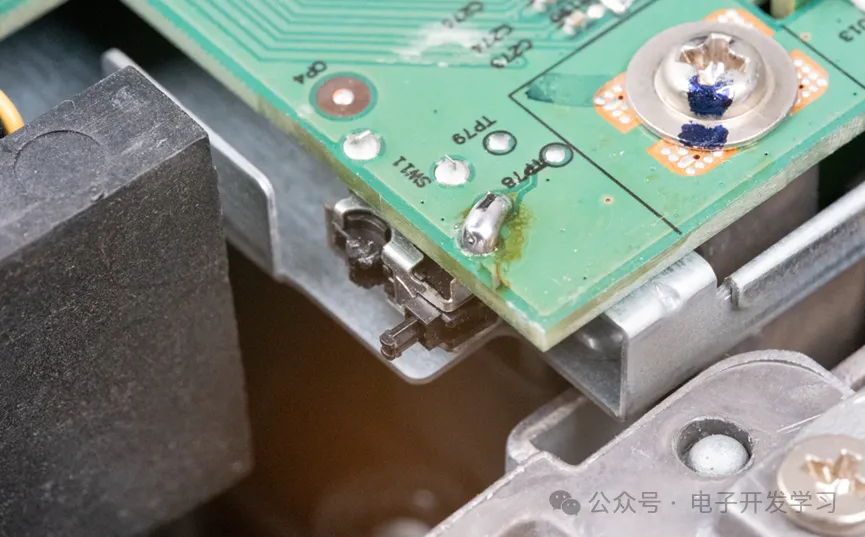

换个微动开关太麻烦，那就直接把这个微动开关的输出和接地引脚之间加一坨锡，这样相当于微动开关始终处于闭合。如果是给别人修理产品，这样是不可取的，破坏了产品原有的防触电安全机制。但是自己修自己的东西，就无所谓了，我知道开盖上电是有触电风险的。

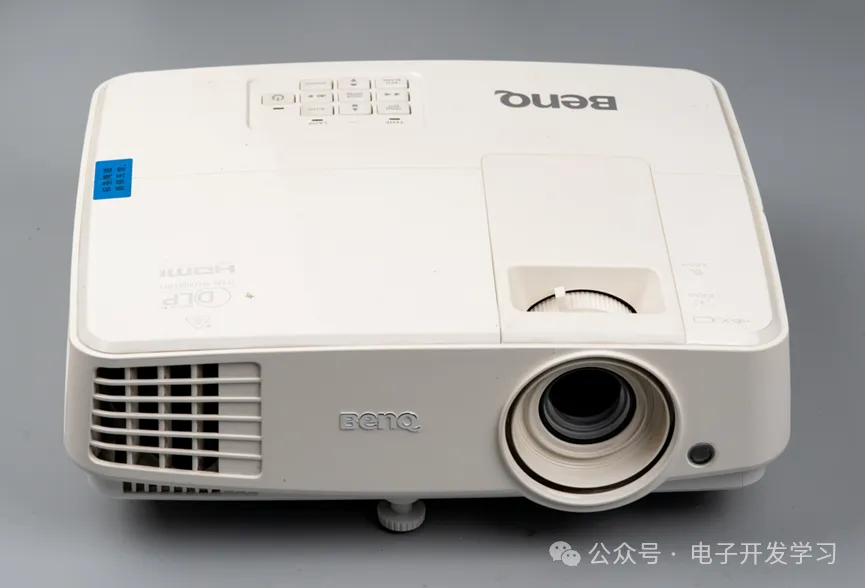

弄好之后盖子盖上去，一个美女自用九九新的投影仪就诞生了。

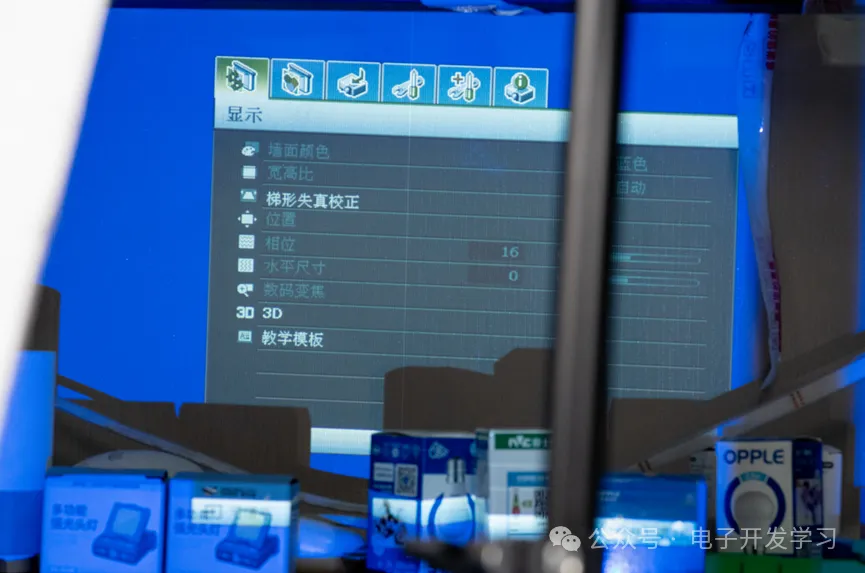

可以正常工作了。

把电脑的HDMI线插上去，信号源选择HDMI，完美投影出电脑屏幕。

这个八年前的投影仪买回来花了30元，买个灯泡花了130元，总共花了160元。如果单独按照这个修好的美女自用九九新的投影仪来看，160的价格算是有性价比但不高。至于修好一个东西带给一个工科宅男的成就感，那是另外的收获。
