今天拆解手电筒。

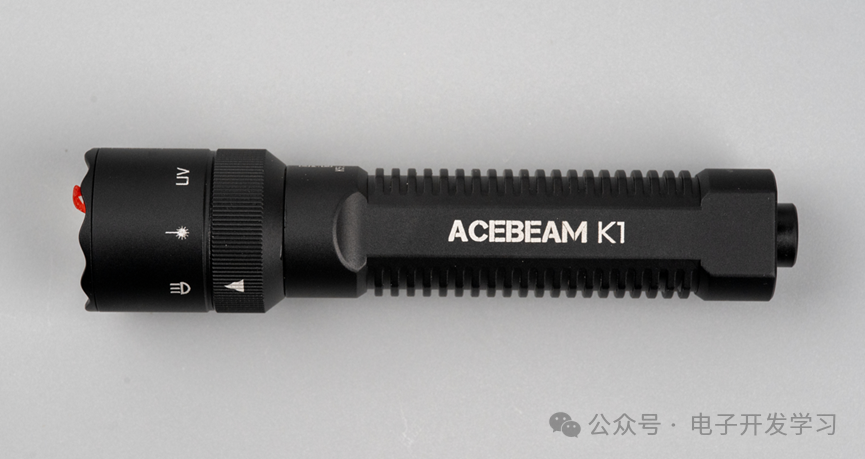

和抱夹对称的另一侧也切削为平面，激光雕刻了ACEBEAM K1字样。灯头部分可以看到有三个选型，分别是白光照明、激光、UV光。另外带竖纹的转环上印有一个小三角形。没错，这个手电筒是一个多功能手电筒，自带三种光源，可以通过旋转转环来切换不同的模式，可玩性极强。

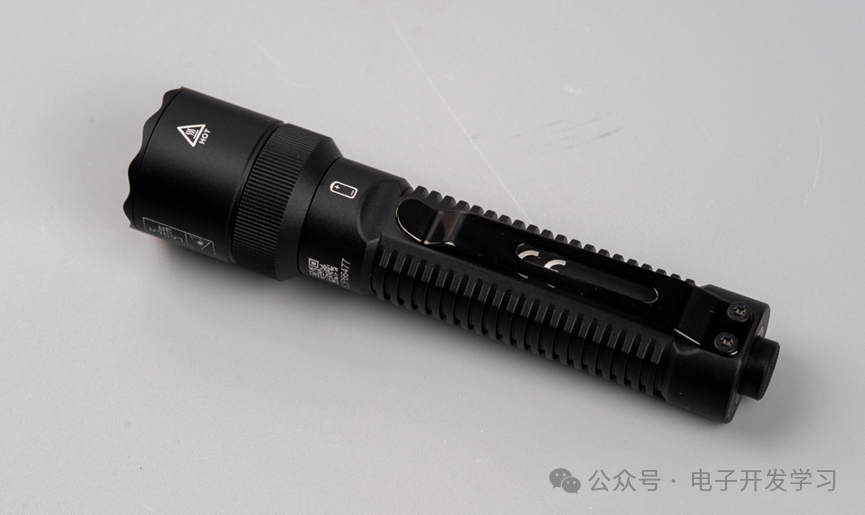

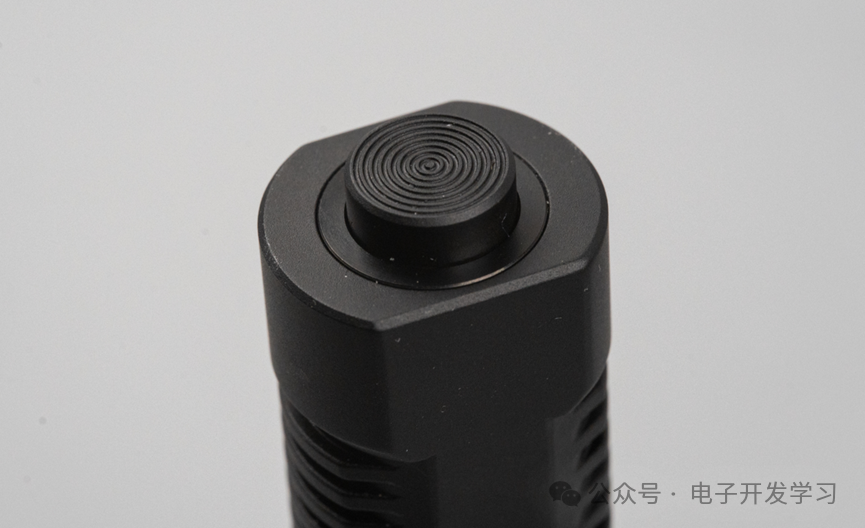

手电筒尾部有一个自锁开关，开关的材质铝合金，表面处理方式和筒身采用完全相同的黑色阳极氧化工艺。

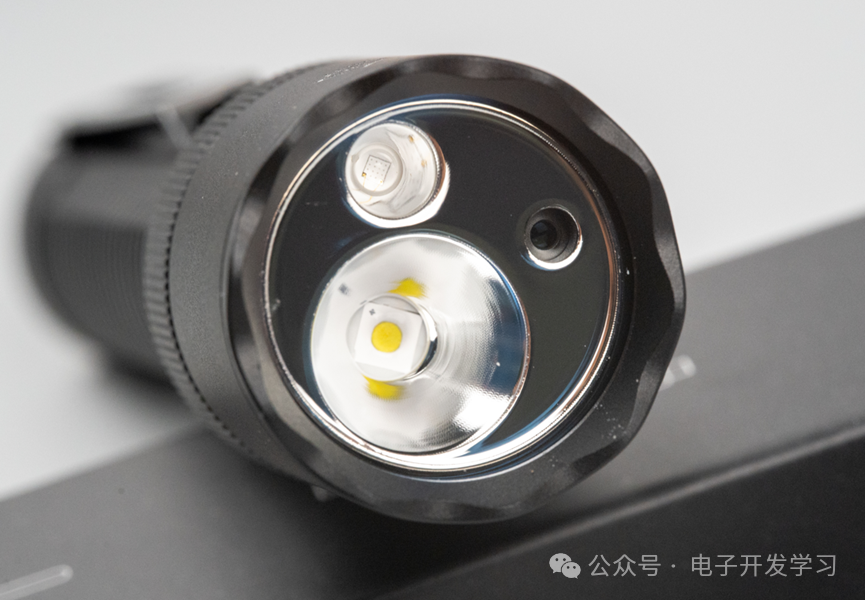

从灯头看，有三颗灯珠，最大的这个自然是白光照明，官方资料显示，这个手电筒采用了一颗CREE的XP-LR 6500K灯珠。另外稍微小一点的是UV光源。最小的这个孔里面自然是绿色的激光发射器了。

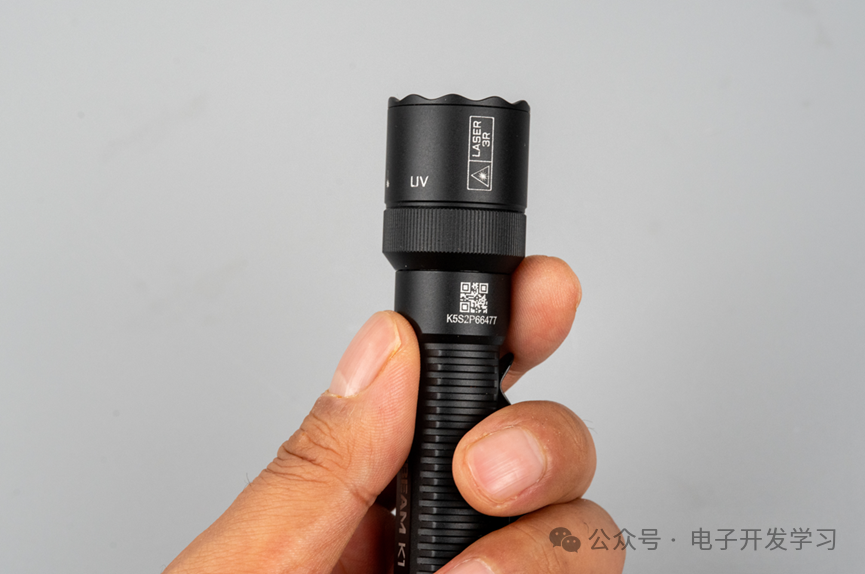

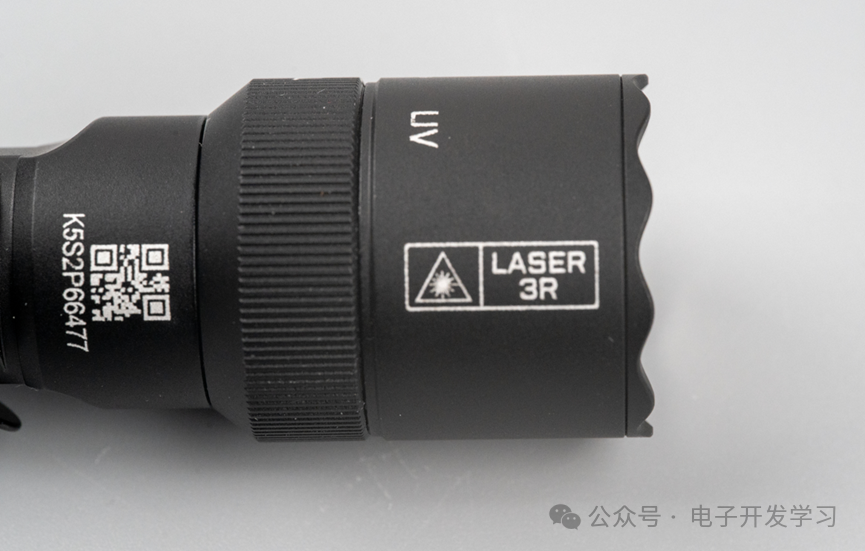

灯头侧面雕刻有激光人眼安全等级。

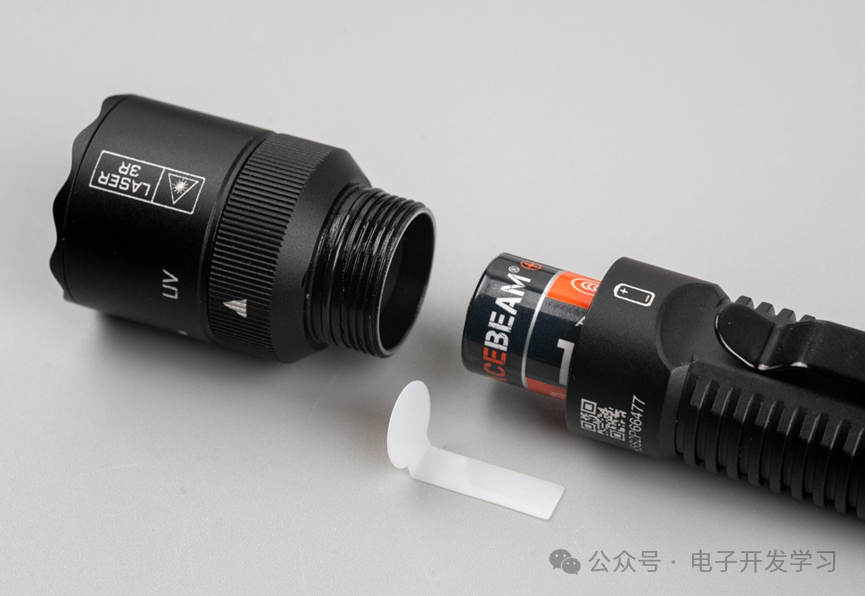

新的手电筒照例要拧开筒身，取出电池正极上的绝缘垫片。

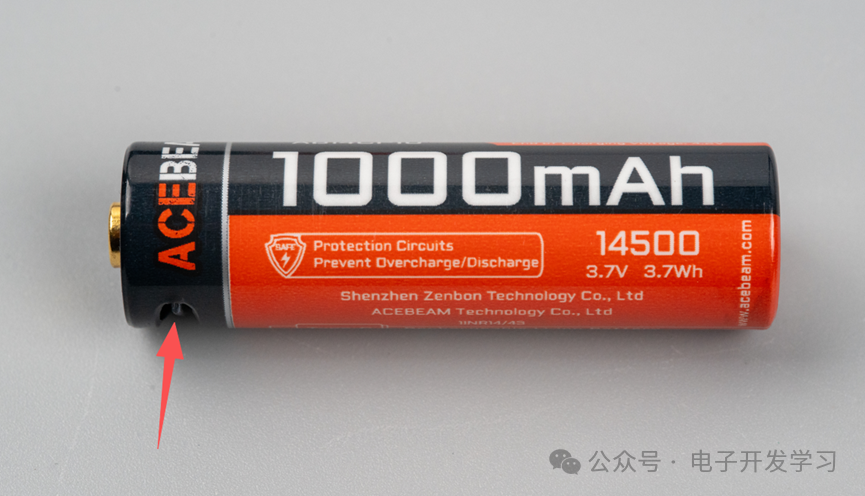

这个手电筒采用了一颗14500锂电池，容量1000mAh，电池自带Type-C充电接口。所以筒身上没有充电口，这样的设计最大的好处是可以把防水做得更好，毕竟外壳上少开了一个充电口槽位。另外还有一点，这个手电筒用的是14500的锂电池，其尺寸和我们常用的AA电池也就是5号电池尺寸完全兼容，而且手电筒的说明书中明确说明是可以使用AA电池来供电的，这就非常人性化了。末日爱好者可以使用保存日期超过10年的电池给这个手电筒供电，这使得这个手电筒完全可以应对末日级灾难。

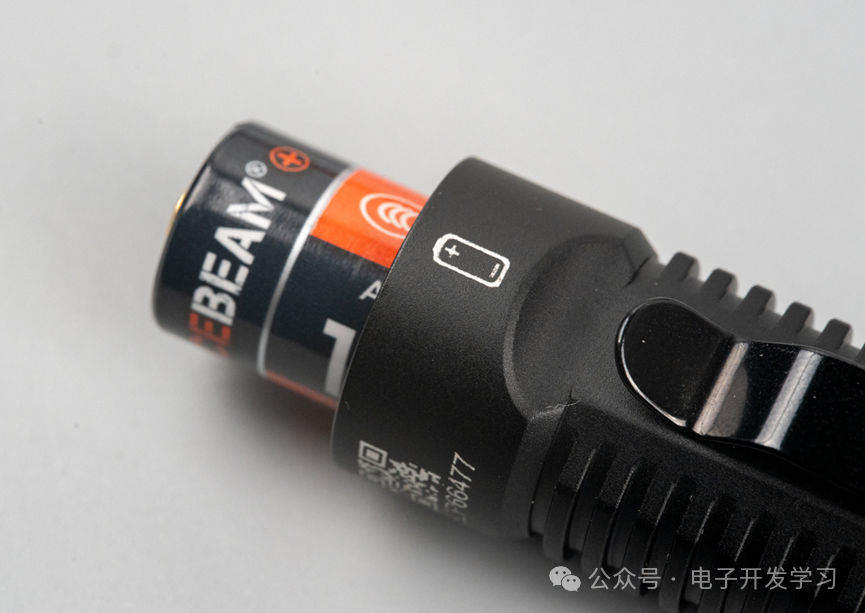

看完电池后按照筒身上激光雕刻的电池方向标识把电池重新装好，拧上筒身。

先试试白光。白光照明分三个挡位，分别是低亮度9流明、中亮度200流明、高亮度1000流明，高亮度时照射距离为223米。

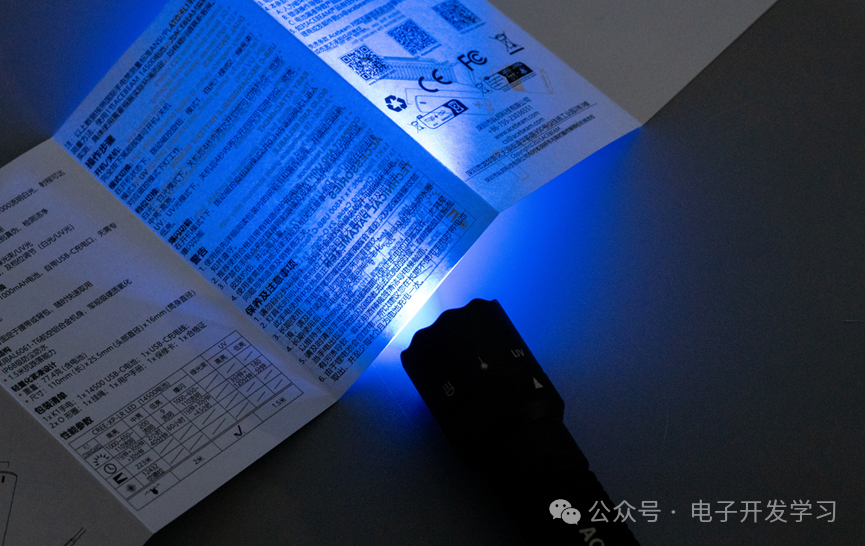

UV光源作用也很多，识别假币、鉴宝、固化UV胶等等场景都可以用到。

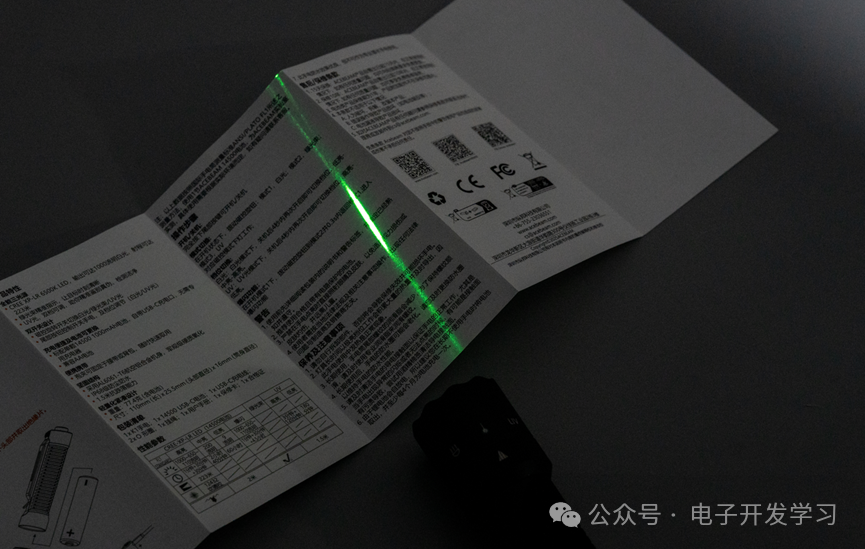

我最喜欢的自然还是绿色的激光。用来逗猫逗狗，或者逗逗自己都很不错。

再来只管感受一下，要把这么多功能塞进这么小的一个手电筒，如果这事让阁下来做，阁下该如何应对呢？为了搞清楚这一点，我们来拆解这个手电筒。

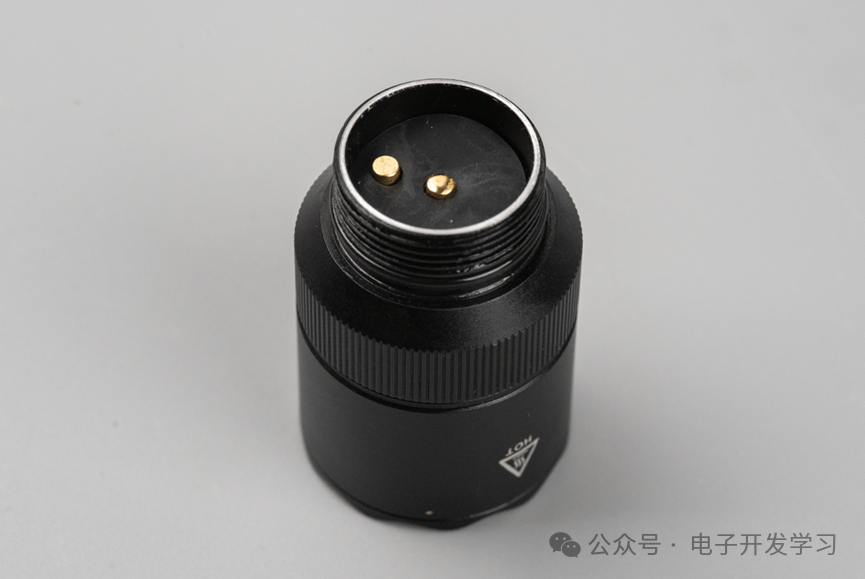

去掉电池和筒身之后，最核心的东西都在这个灯头里了。

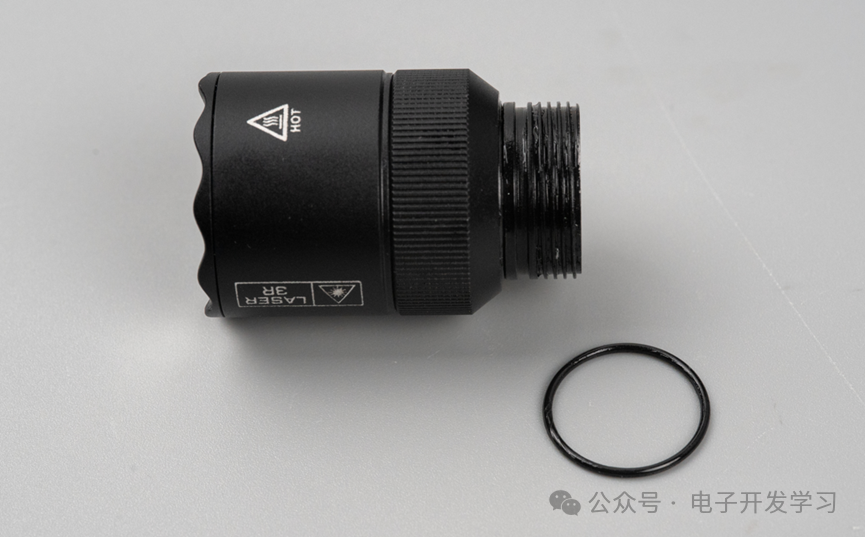

我最好奇的还是这个转环是如何做到切换模式的。所以先拆解转环，研究了一下发现要把转环拿下来，需要先把这个黑色O型防水橡胶圈取下来。

这样就可以拿下转环了。

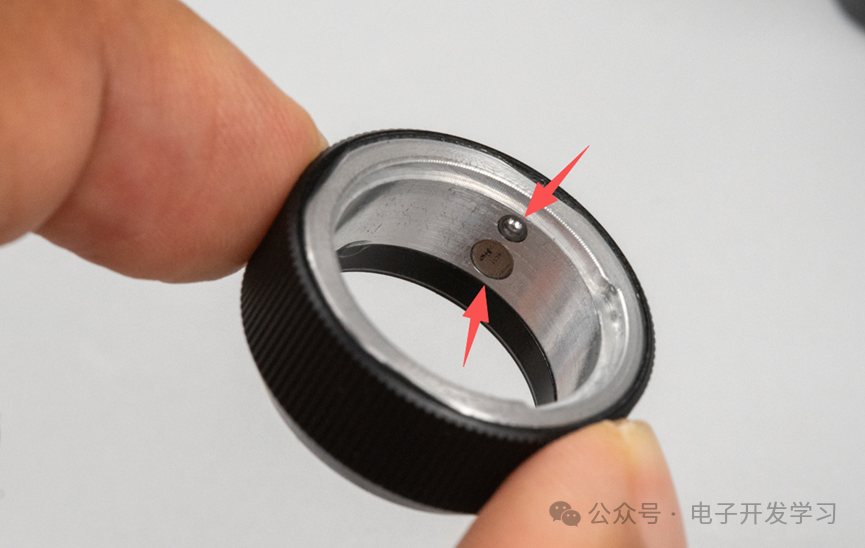

转环内壁上镶嵌了一个小磁铁，看来我猜得没错，果然是通过磁铁和霍尔传感器来实现旋转切换模式的。另外还有一个小钢珠，这个小钢珠里面应该是有一个弹簧，从而形成了弹簧柱塞，使得旋转的时候有一定阻尼感和到位之后的顿挫感。在这个钢珠对面还有另外一颗小钢珠和弹簧形成了同样的机构。

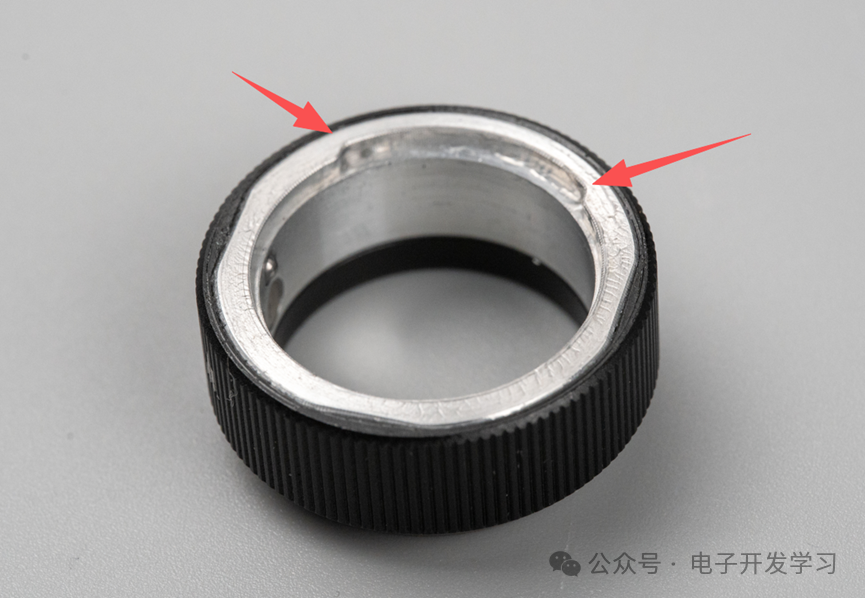

靠近灯头一侧的切面上多铣了一段，不难猜测这个是用来限位的。

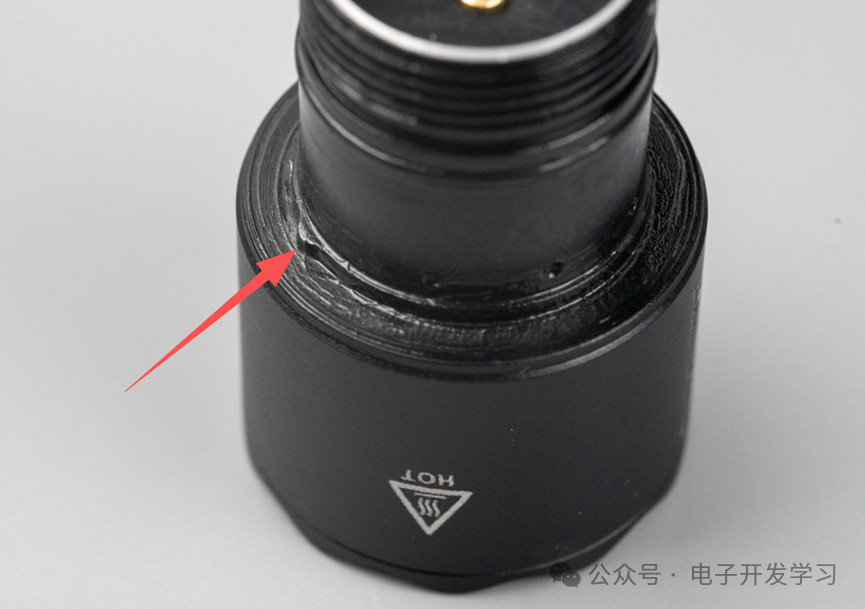

和灯头这里的一个小突起配对共同实现了转环限位。

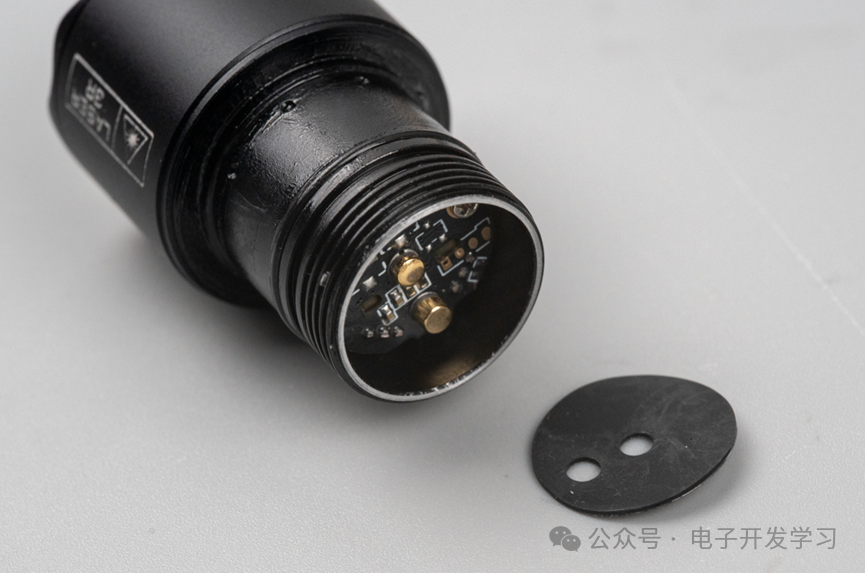

去掉电路板上的绝缘硅胶垫片，就可以看到电路板了。

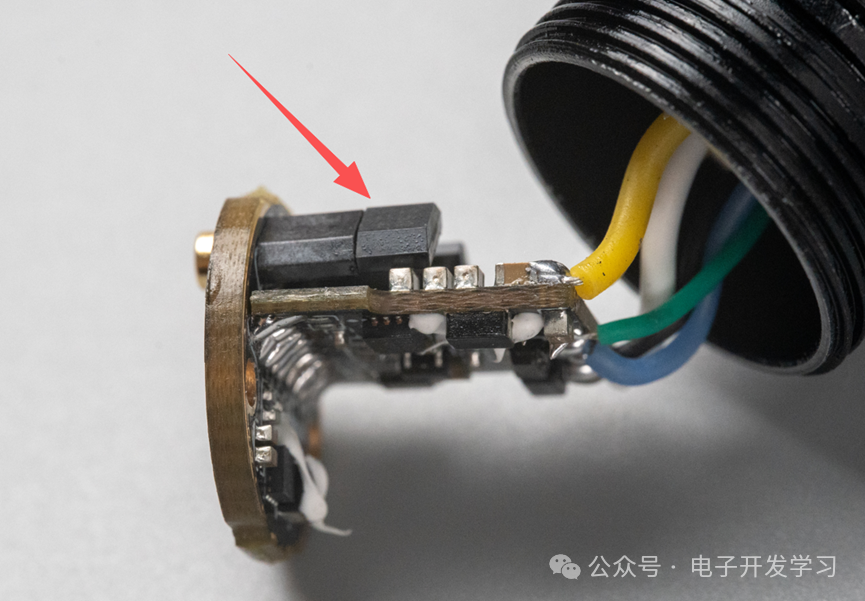

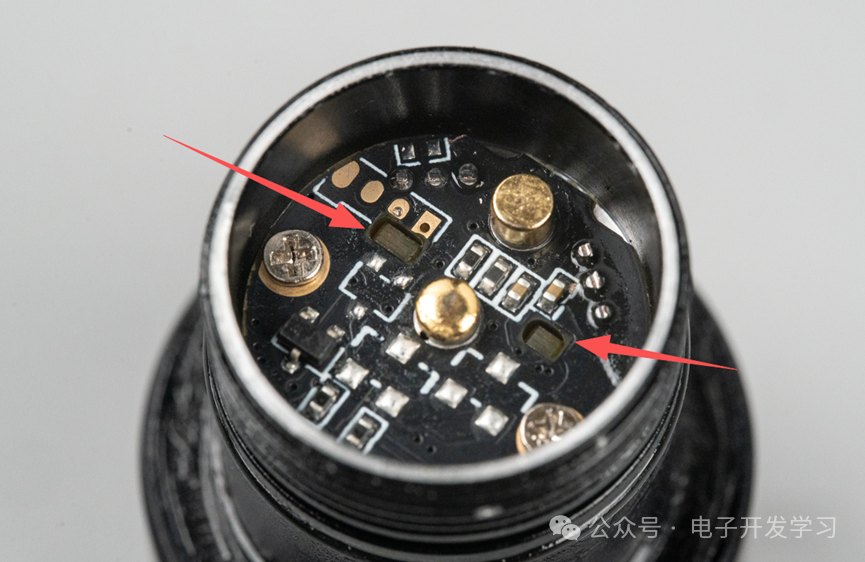

电路板采用两颗螺丝固定在灯头里面，看到板子上有两个开槽里面插了PCB，不难猜测里面还有一个90度焊接在这个板子上的电路板。

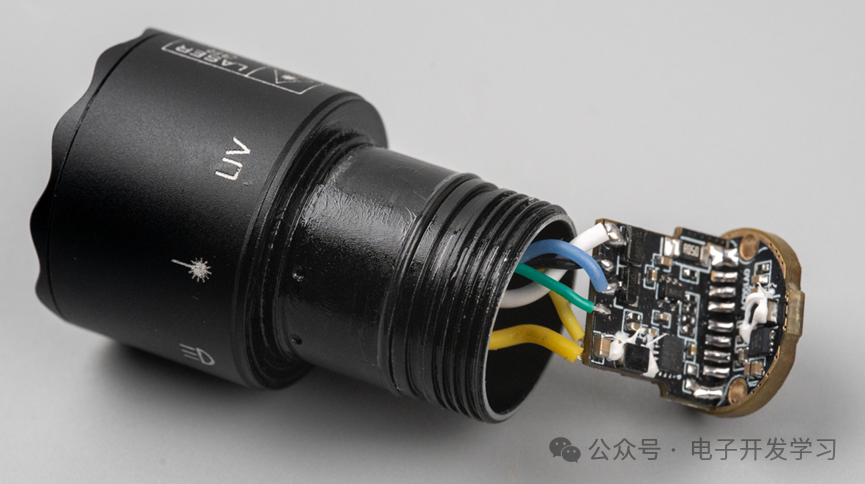

拆掉螺丝取出电路板，发现电路板做工不错，采用了黑色油墨+沉金工艺，板子厚度1.6mm。两个板子通过角焊的方式连接在一起。

板子上果然有霍尔传感器用来识别转环的位置，从而确定发光模式。

这样的霍尔传感器在板子上总共有两个。

主控芯片的型号是FMD的FT61FC45，封装形式为QFN-20。

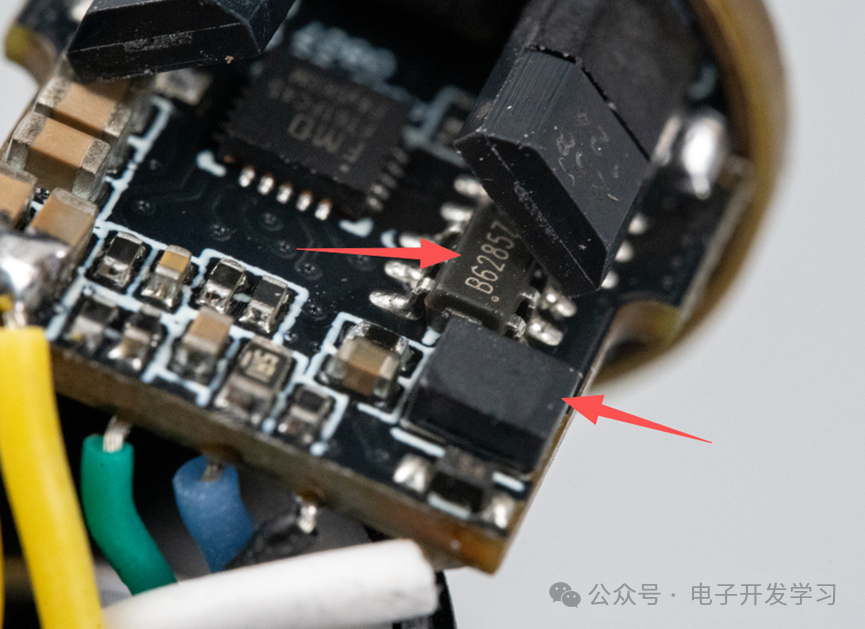

板子上用了一颗升压DC-DC，型号是SX1308一类产品，旁边的大黑块是外围电感。

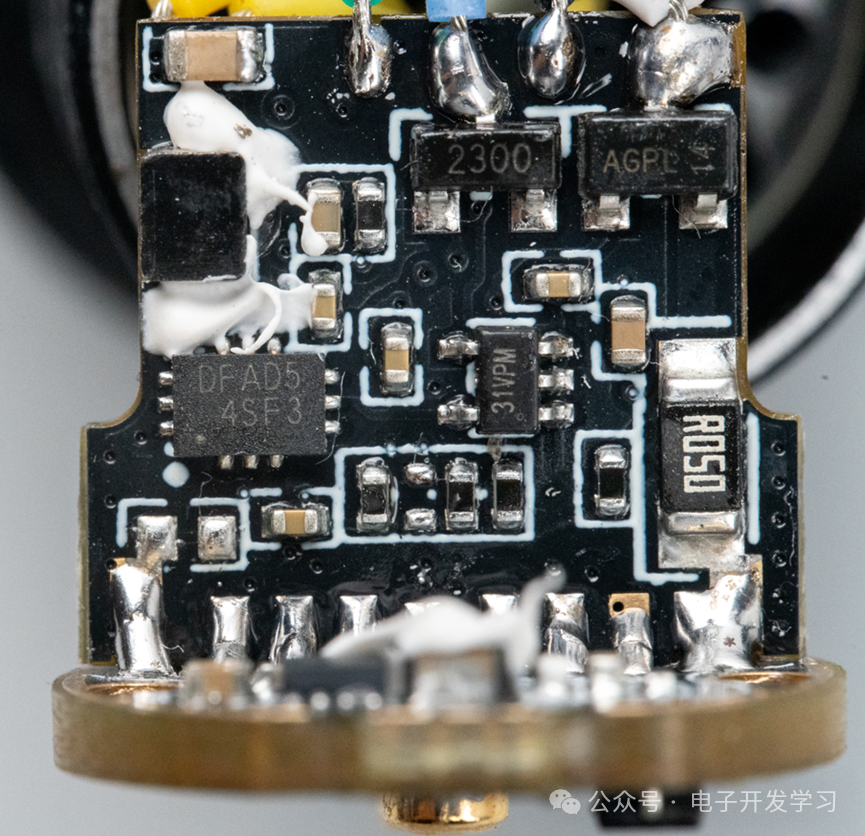

这里还有一颗丝印为DFAD5的DC-DC芯片，型号不详，封装形式为QFN-12。它是和板子中间丝印为S1VPM的运放配合实现横流降压来驱动LED。运放右边有一颗50毫欧的采样电阻，电流经过这个电阻产生压降，运放采集压降后转换为电流大小，进而注入DC-DC降压电路的FB回路形成负反馈，从而实现横流驱动。

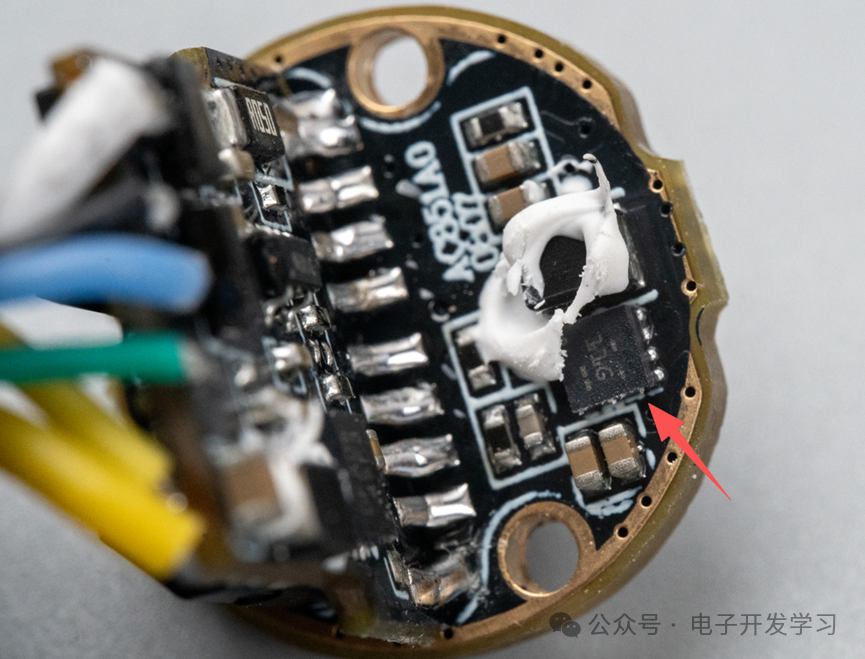

这里还有一颗器件，结合旁边的电感和电容电阻看，大概率又是一颗DC-DC芯片，其封装形式为DFN-8。其实这个电路上有这么多DC-DC芯片也不难理解，因为光源太多了，又因为实际情况限制导致不能使用同一个电源电路，所以只能分而治之了。

这颗来自南京微盟的LDO，自然是给MCU和运放等电路实现供电的。

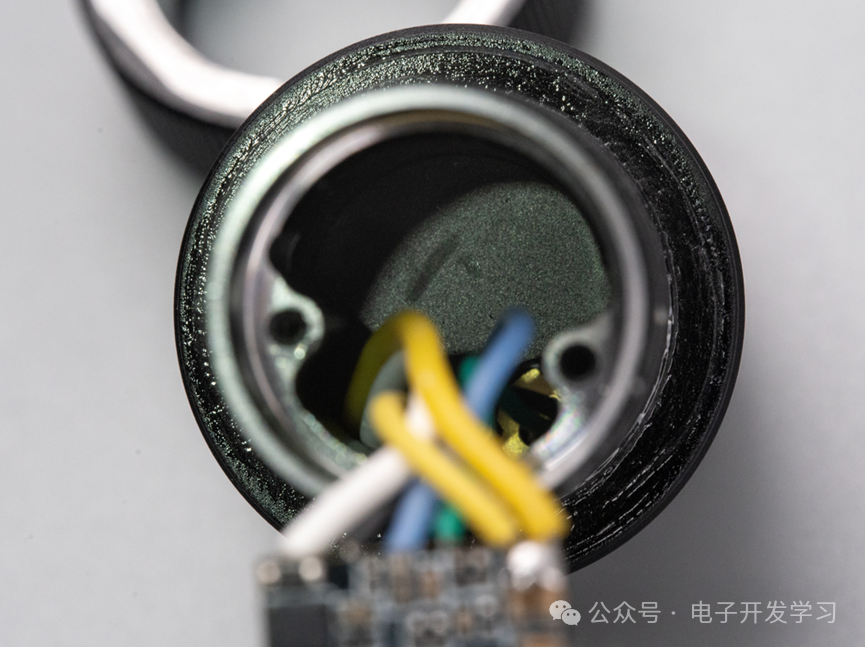

去掉电路板之后，看进去发现里面竟然有一个平台，这应该是LED灯珠的散热平面了，这样做虽然散热更好，但是加工成本也相对更高。

电路板安装平面和螺纹端面都要在阳极氧化工艺之后再铣一刀，把氧化层去掉露出铝合金基材，这样才能把电池负极通过筒身铝合金材质传递到电路板上。
