前面拆解了施耐德的智能墙壁开关，今天再拆解一款其他型号。

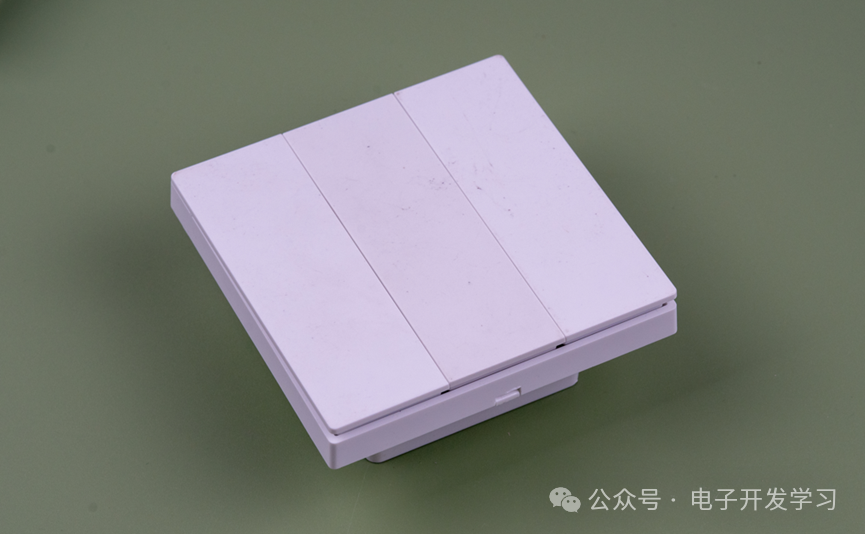

这也是一款86盒墙壁开关，有三个按键。

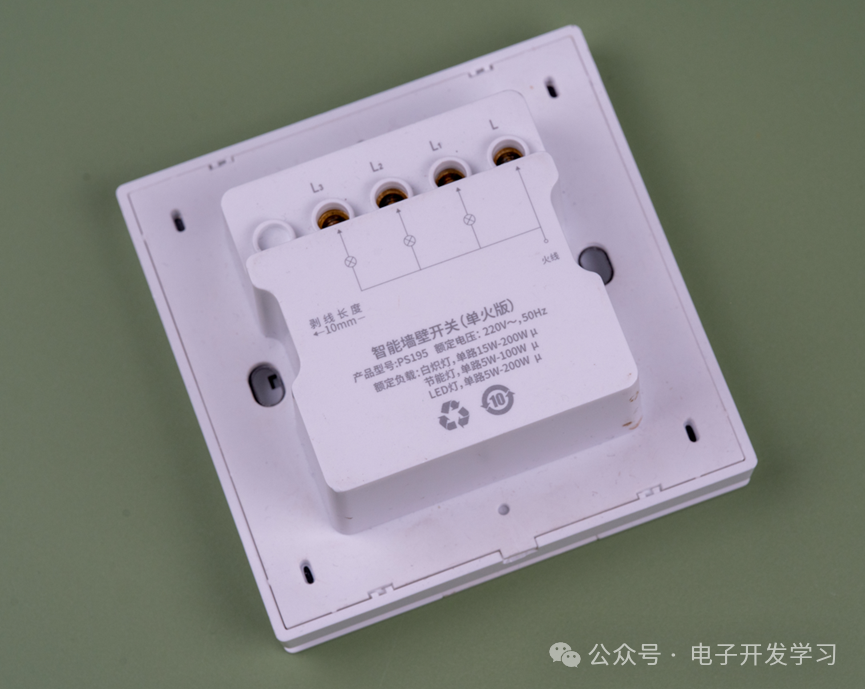

背面接线柱标注比较明确，甚至剥线长度都有提示。产品型号是PS195，额定负载是白炽灯、节能灯、LED灯之类的照明设备，单路最高功率到200W。

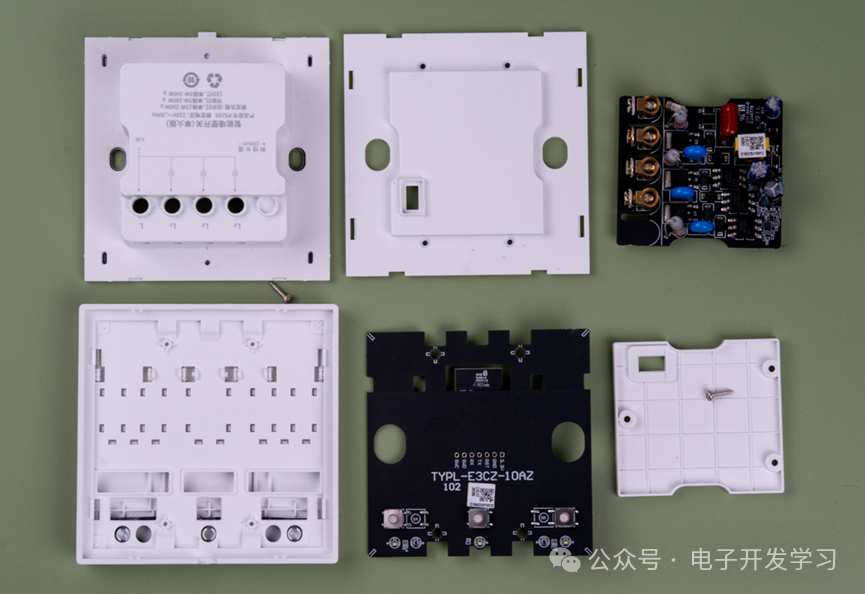

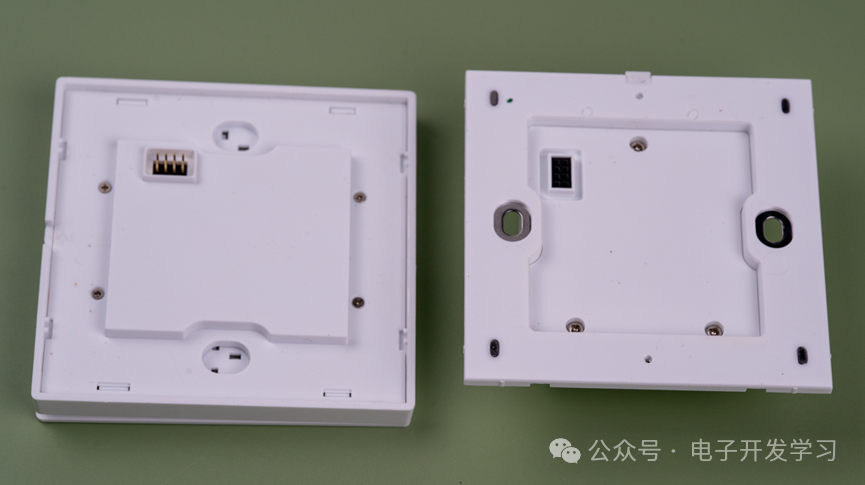

开始拆解，先把前面的面板和后壳分离。

前面板的电路比较简单，黑色的电路板上看起来就一个无线模块。

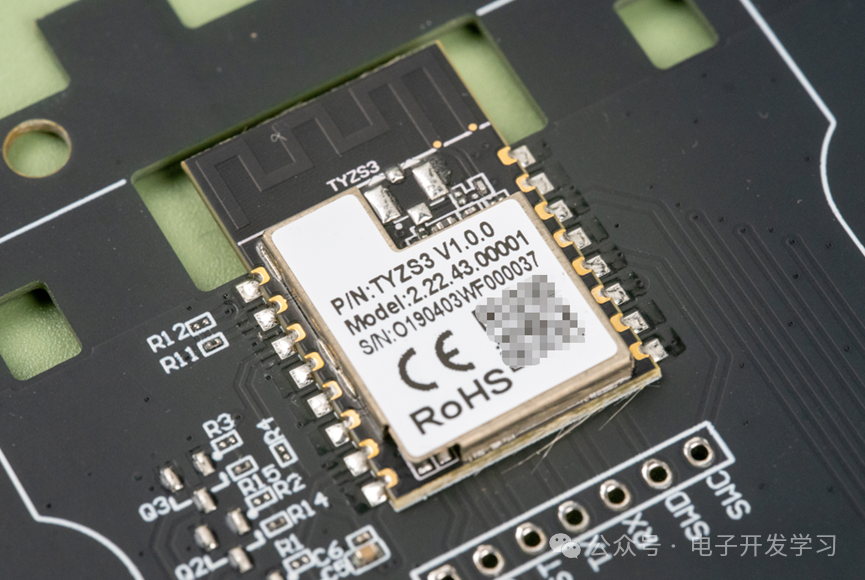

无线模块的型号是TYZS3。

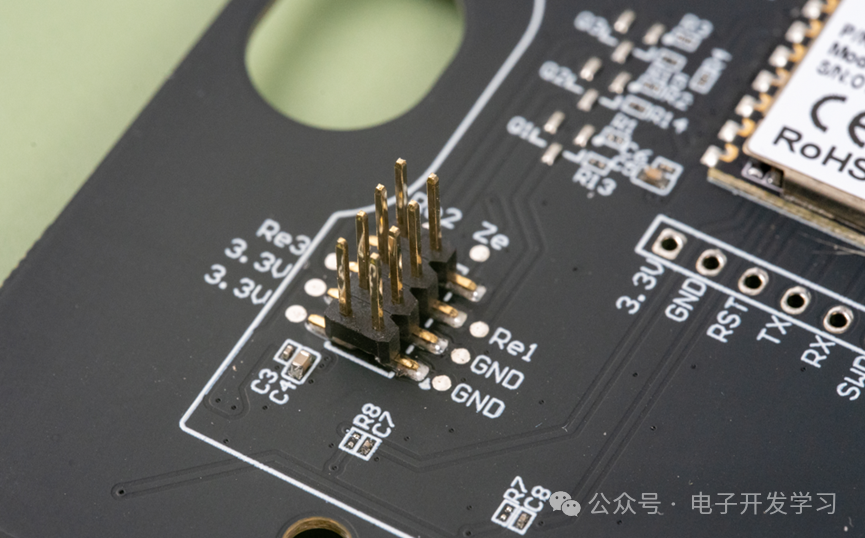

这个板子和地板的连接也采用了这种双排排针。

电路板背面，三个按键，其中两侧的按键看起来应该是有两种不同的位置，可以适配不同形式的开关面板。按键下面对应的位置有LED灯，用来指示开关状态。模组天线一侧的PCB板做了净空。

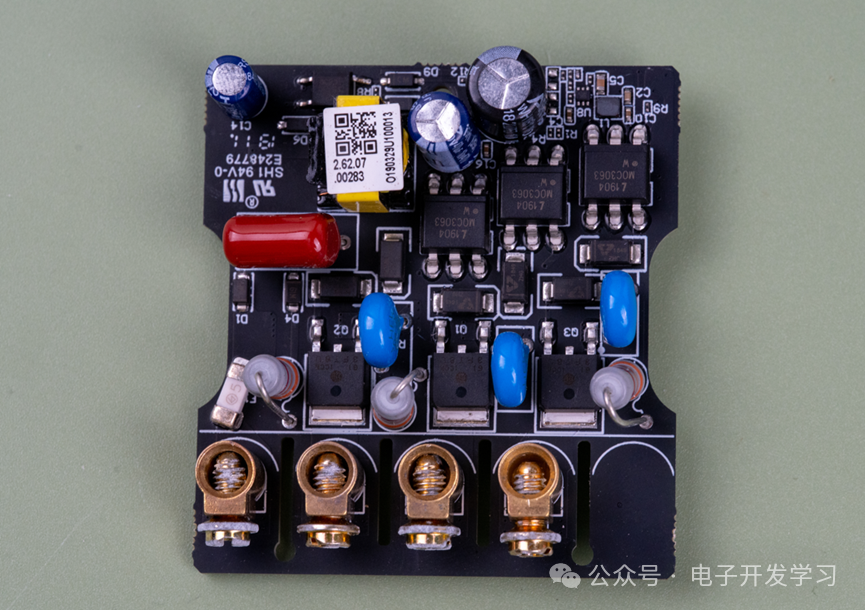

接下来看电源板。

这个电源板让我比较诧异的是它没有用继电器，而是采用了三个双向可控硅来实现三路灯控，这是这个开关和其他智能开关最大的区别。

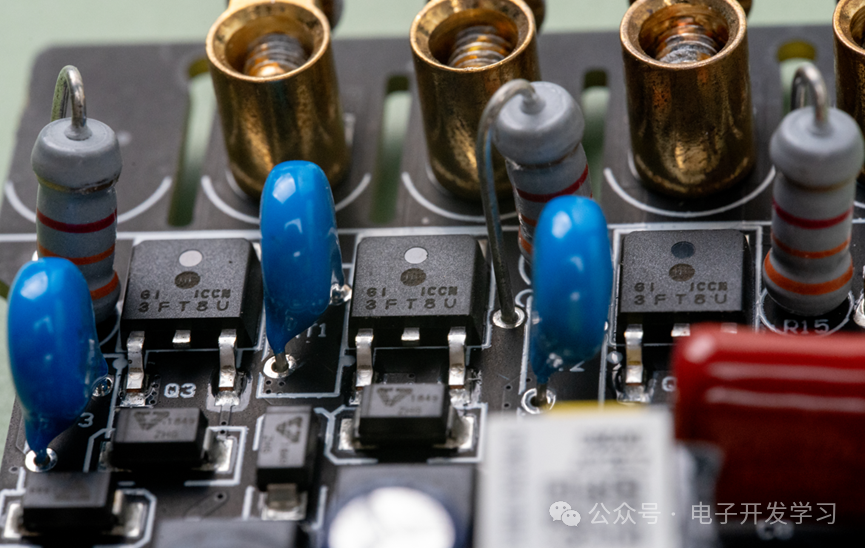

三个双向可控硅用的是TO-252封装，根据丝印3FT8U查找到这个器件的电流是8A，耐压800V。

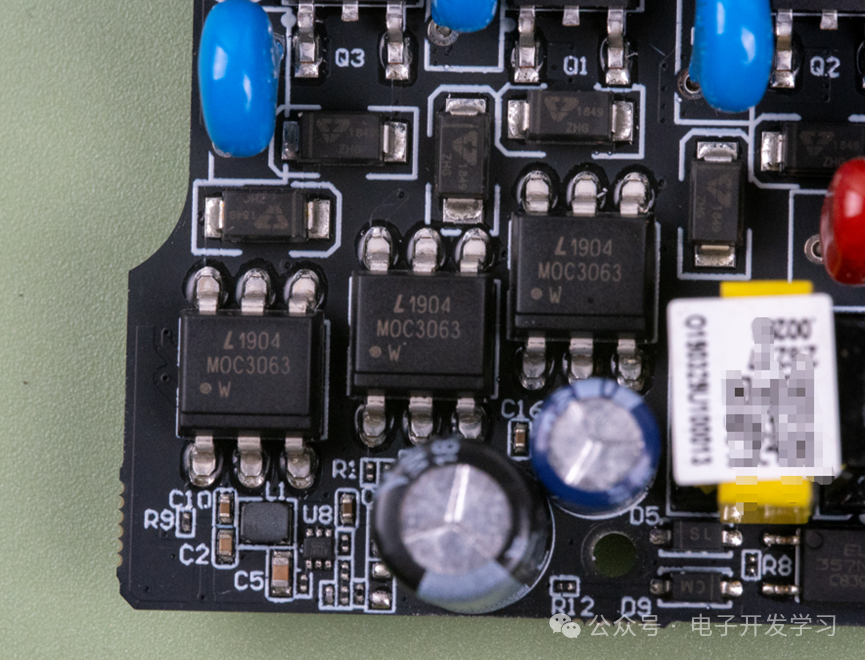

驱动双向可控硅的Driver器件是光宝的MOC3063，封装SMD-6P。

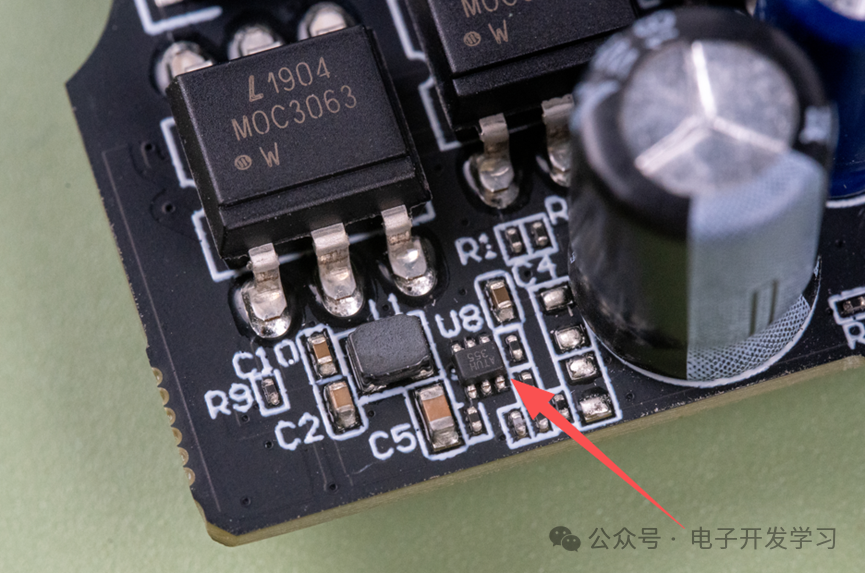

这个角角上有一个比较小的DC-DC，作用应该是把低压电路二次降压到5V或者3.3V供控制系统使用。这个DC-DC的型号是MPS的MP1476，这是一个18V输入，2A输出的高性能Buck降压器件，然而这个封装却小到了SOT563，也就是1.5mmx1.5mm的大小。

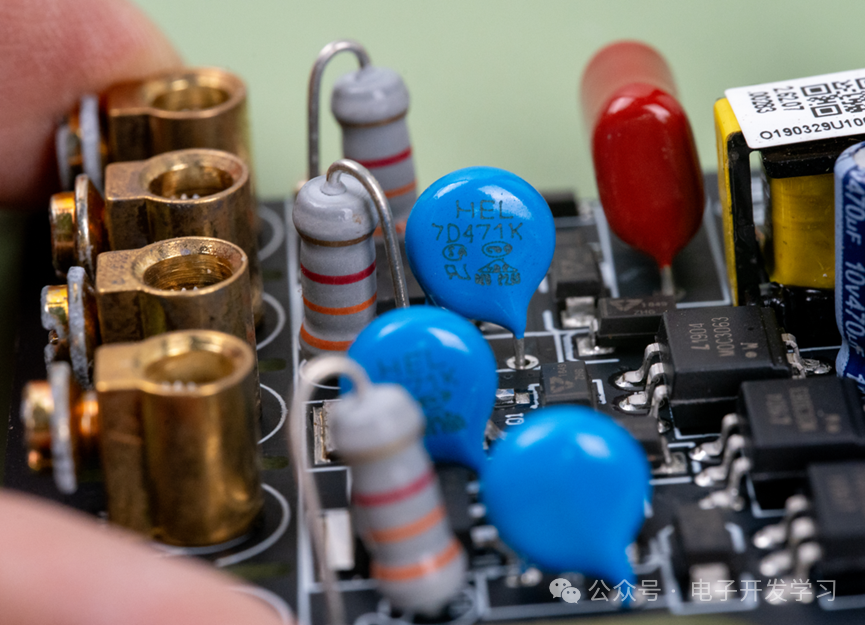

每一路开关控制电路都有7D471K压敏电阻和绕线保险丝电阻做防护，这个主要原因可能是负载是LED灯板及驱动器，里面有大的输入电容，所以在开关里做了限流和防护。

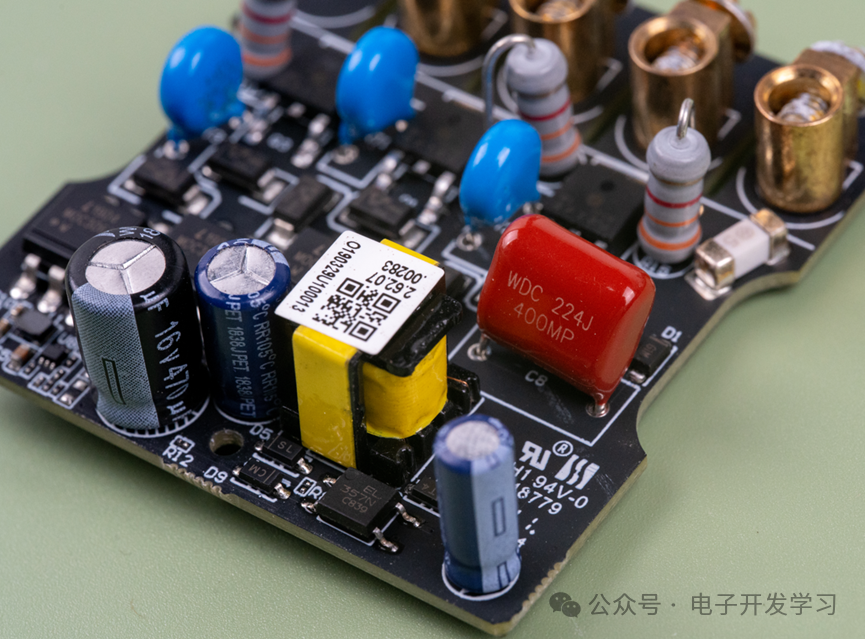

控制板要使用到5V，所以板子上有220V交流市电到低压直流的转换电路，看样子用的是反激拓扑。隔离光耦的型号是亿光的EL357N。板子上用到了一颗220nF的聚丙烯薄膜电容，也就是我们常说的CCB电容，耐压400V。

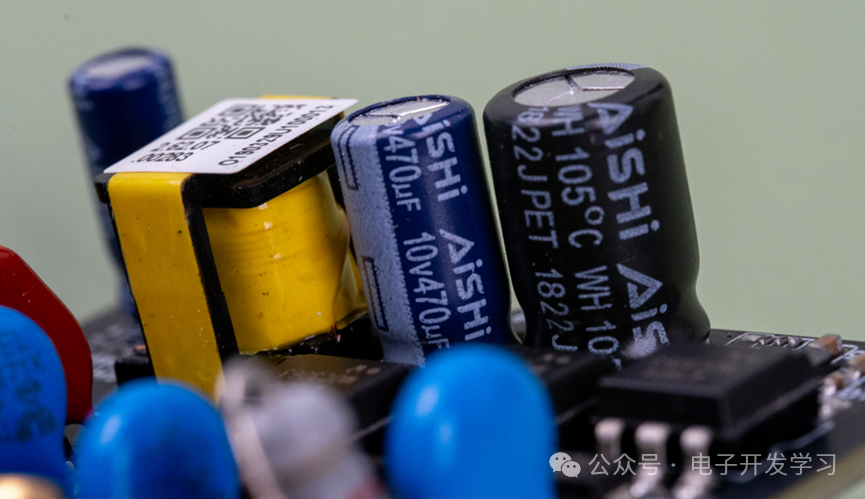

开关电源的电解电容来自艾华，耐压和容量分别是50V22uF、10V470uF、16V470uF。

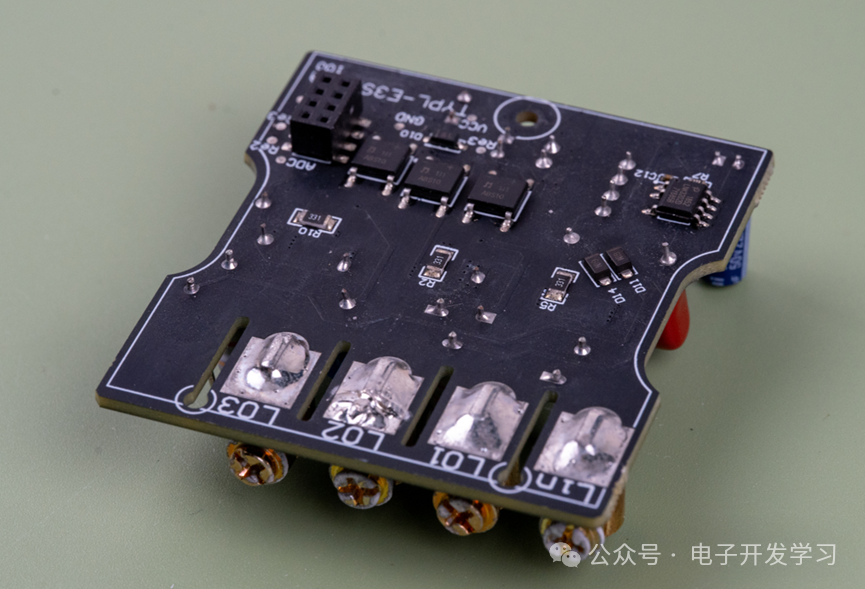

这是板子背面。

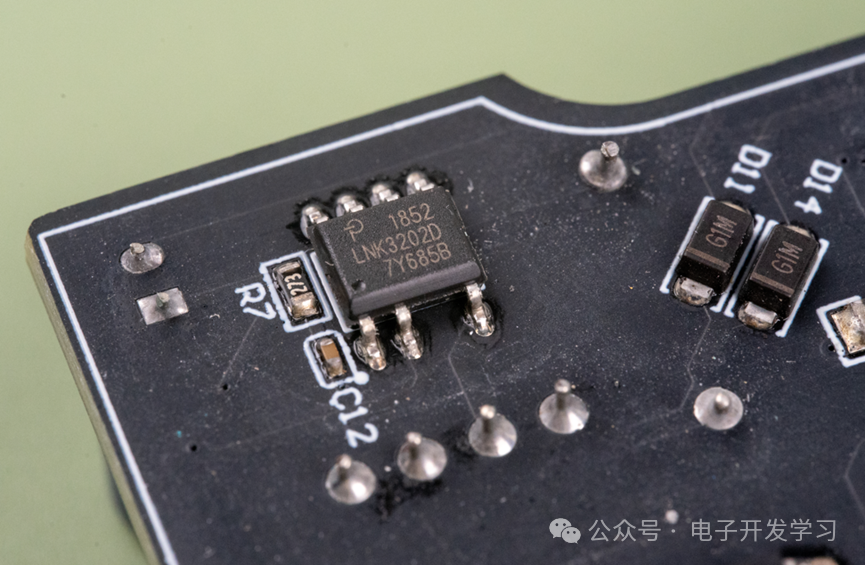

AC-DC控制器用的是LNK3202D。

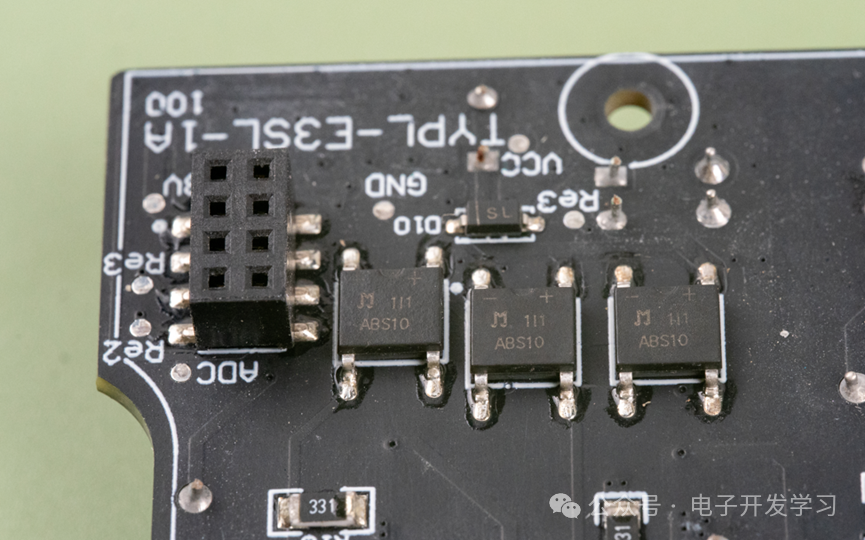

板子背面还有三个整流桥，型号ABS10。

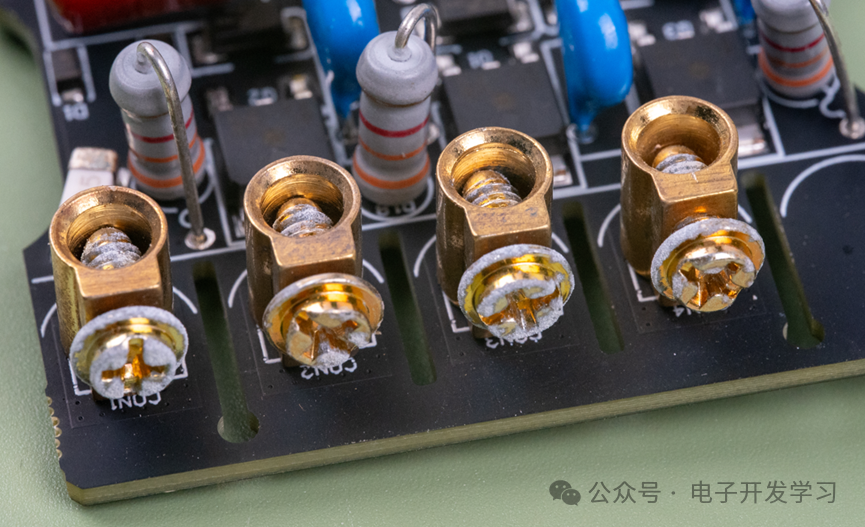

四个接线柱特写，接线柱之间的PCB有做开槽用于增加爬电间隙。

在这个产品上没找到太多的厂家信息，拆解之前估计里面用料会很差，但是拆解之后发现其实也不错，虽然控制板比较简单，只有一个模组，但是估计所有的控制和无线连接都通过模组实现了，所以不需要太复杂。而在电源板上，可以看出其做工用料都还不差。在该省的地方省，该花的地方花，像极了我的消费观。
