朋友寄给我一个桶装水抽水泵让我拆解看看他的工作原理是什么。这东西我多年前也用过，非常便宜，9.9包邮就可以买到，用着效果还不错。所以今天拆解探索一下它是怎么吸水的。

先看一下铭牌，写的是全自动抽水泵，输入电压5V直流，出水量1600mL/Min，说起来这个出水量很大了，我现在用的饮水机出水量也才2500mL/Min。

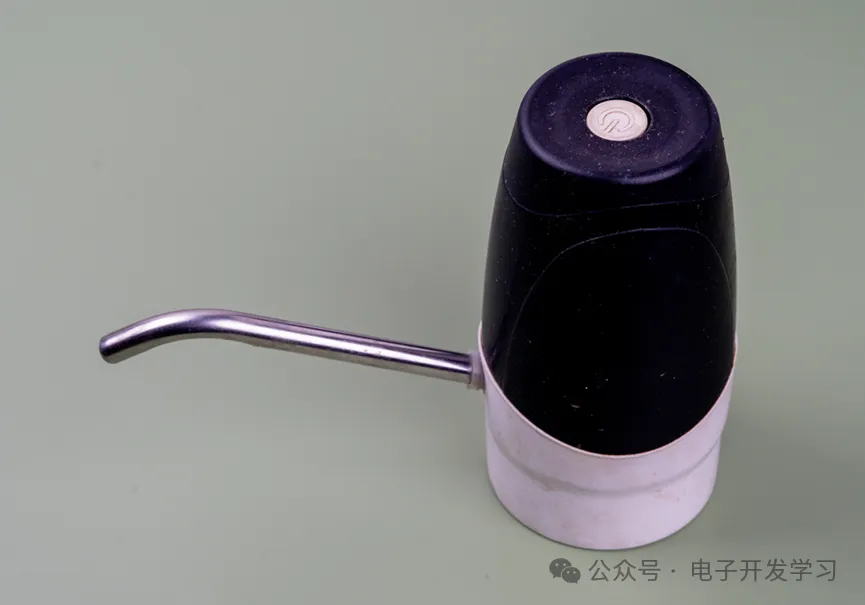

这个抽水泵安装在桶装水上也非常方便，撕掉桶装水封口膜，然后把这个抽水泵套上去就行了，当然使用的时候还需要安装一个水管。其实看到这里我就发现一个问题。两边的螺丝孔没有打胶做防水处理，隐隐约约能看到螺丝有生锈的痕迹。按道理这个端面和桶装水的出水口接触，肯定避免不了螺丝生锈，所以从产品设计来看，这两个螺丝孔是必须要打胶的。

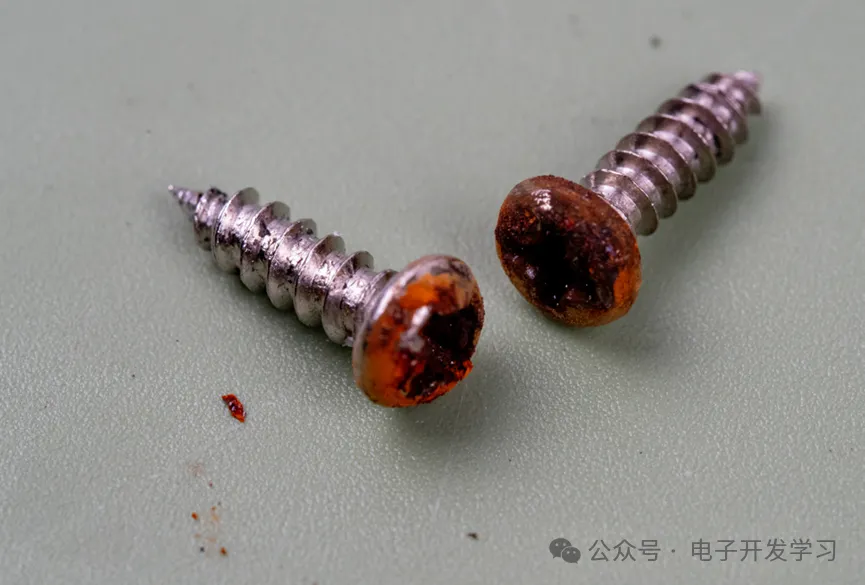

果不其然拆下来的螺丝头部锈蚀有点严重了，这已经影响到饮水安全了。

虽说螺丝腐蚀比较严重，但是庆幸的是，里面看着至少还算干净。可能也与这个抽水泵用的时间不长有关，据朋友说法，买来使用了一年多，现在闲置了几年了，看我做拆解就顺手寄给我了。

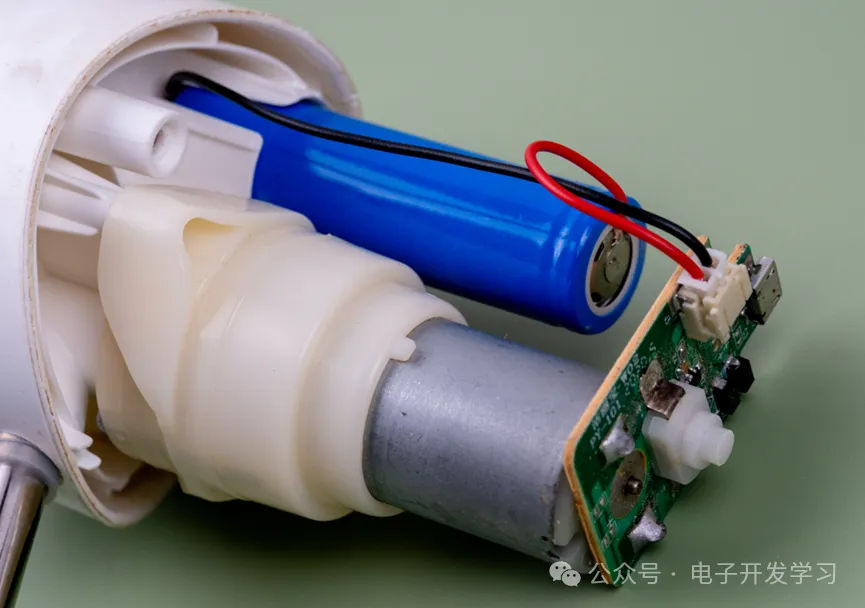

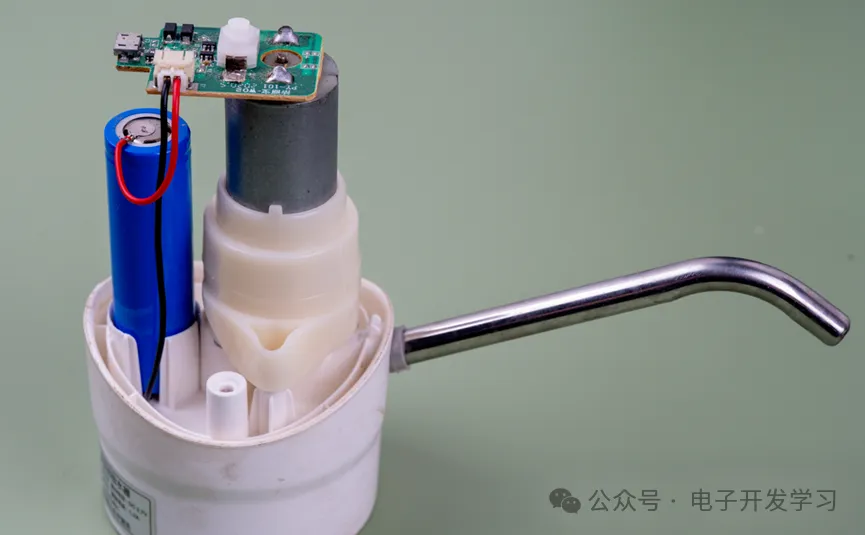

来一睹内部真容。做的很简单。一个水泵尾部带电机，电机尾部焊线端子直接焊接了PCB板。另外一个18650锂电池通过导线连接到PCB板。不得不说这玩意是真的简单，但是还挺好用。

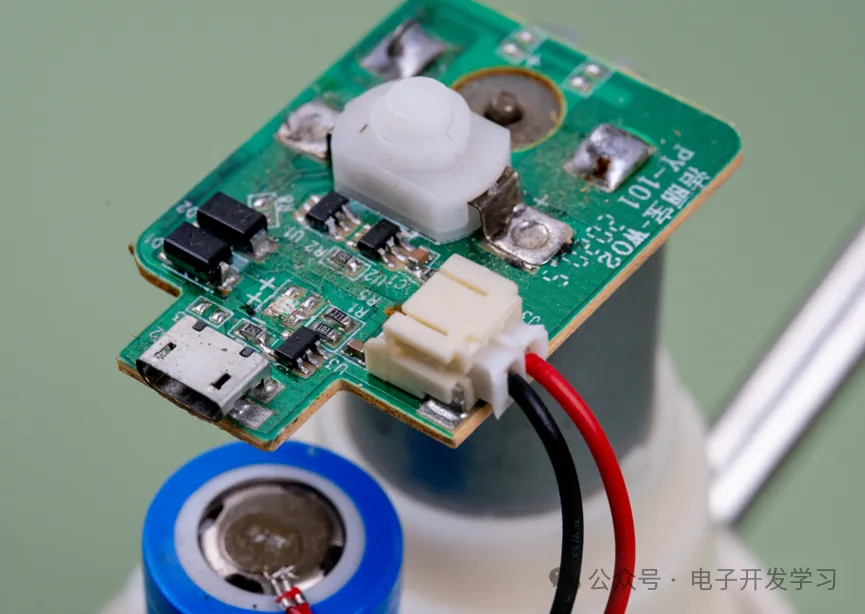

电路板是单面板，看起来也非常简单。但是不知道为啥这个板子看起来有点脏，按道理内腔其他地方都挺干净的，所以板子不应该这么脏啊。充电口还用的是Micro-USB口。板子上就三个芯片。其中一个肯定是锂电池充电芯片，另外开关按键旁边的可能是电机驱动芯片。

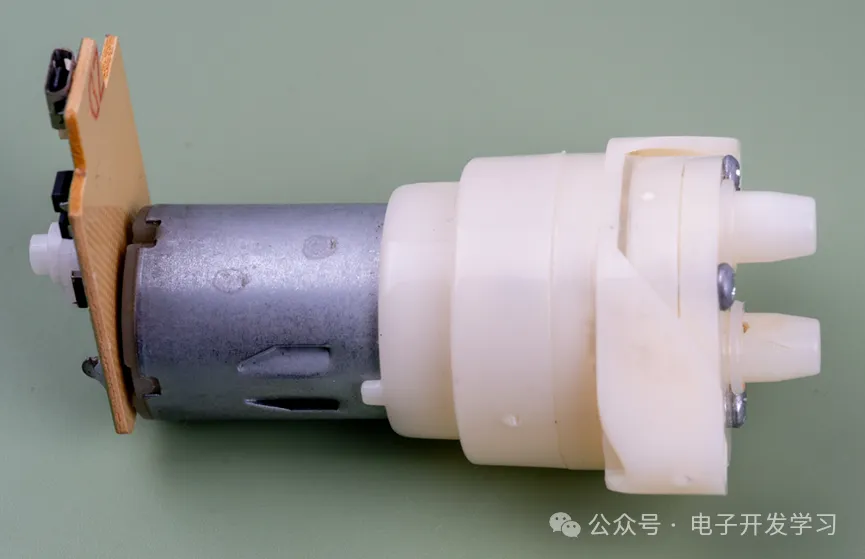

水泵全貌，这种水泵的原理是柱塞泵，从结构上命名又叫做隔膜泵。在一些视频网站上搜柱塞泵原理，就可以找到很形象的动画视频，看一眼就能明白这个水泵是如何抽水的。这种泵在白色小家电里用量非常庞大，比如抽水机、咖啡机、洗手液机，甚至之前我拆解过的儿童玩具泡泡机用的也是类似的构造。

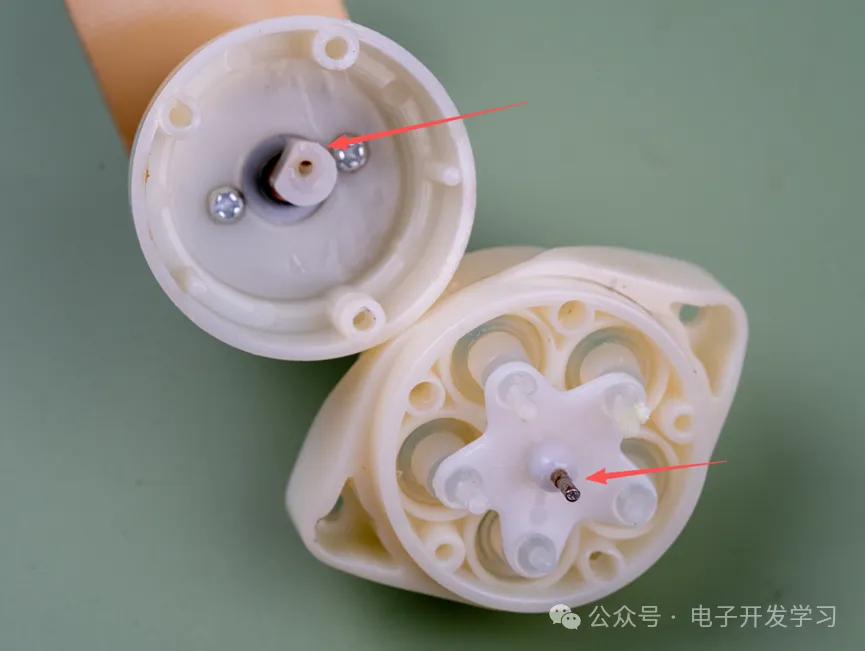

拆开这个结构，可以看到电机出轴上带了一个偏心轮，偏心轮带动整个五角星结构。

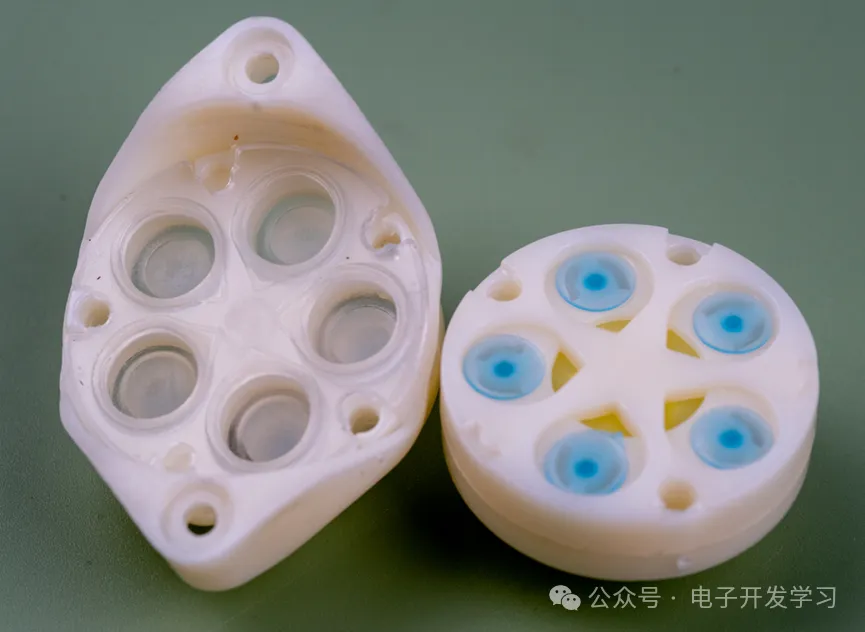

前面说这种水泵的原理是柱塞泵，从结构上命名又叫做隔膜泵，主要就是因为起主要作用的就是里面这个隔膜。两脚兽是真的聪明啊，通过这样一个巧妙的结构，就能把水抽上来，还真是好玩！

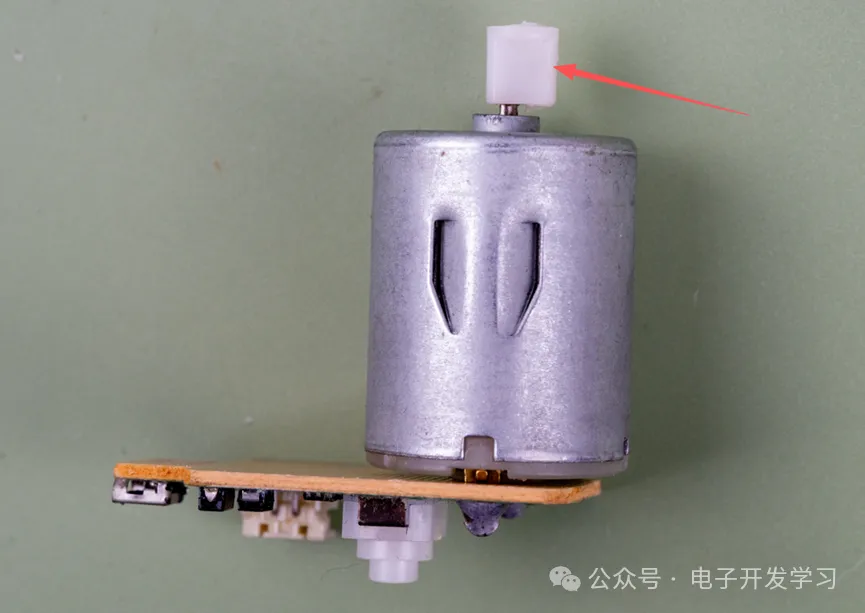

再看看电机上的偏心轮细节。

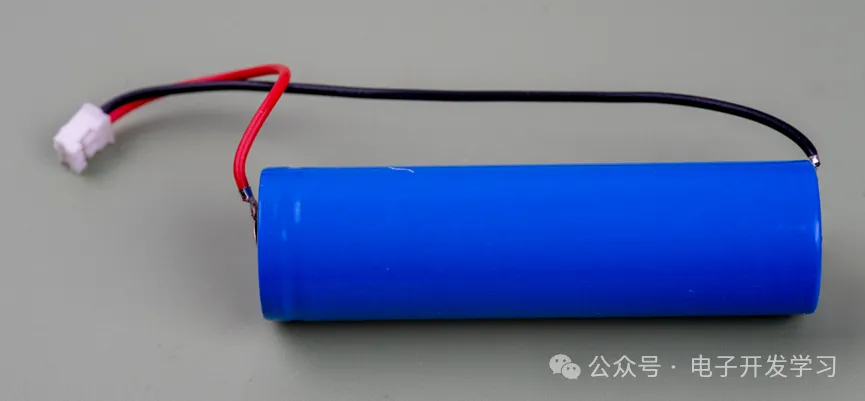

锂电池上面没有任何型号，也罢，9.9包邮的整个水泵，总不可能用一个成本比9.9还高的锂电池吧！

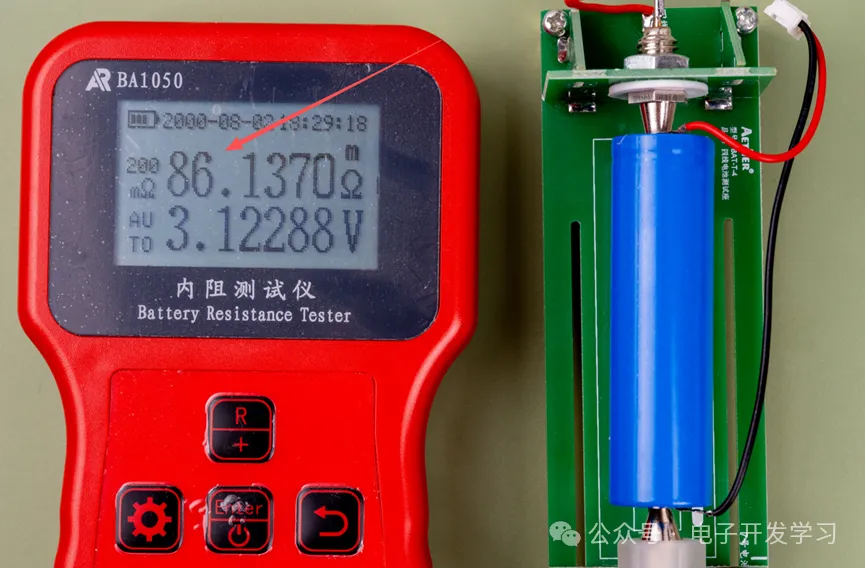

使用四线内阻测试仪测了一下这个电池，内阻已经达到了86毫欧，这已经没有利用的价值了，好的电池内阻应该在30毫欧以下。

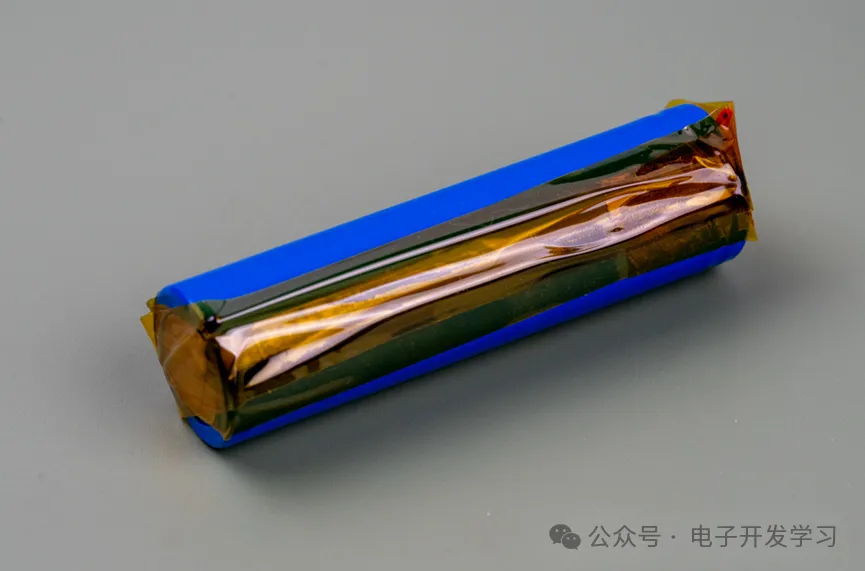

拆掉电池线，扔之前先把电极用绝缘胶带包一下，避免短路风险。

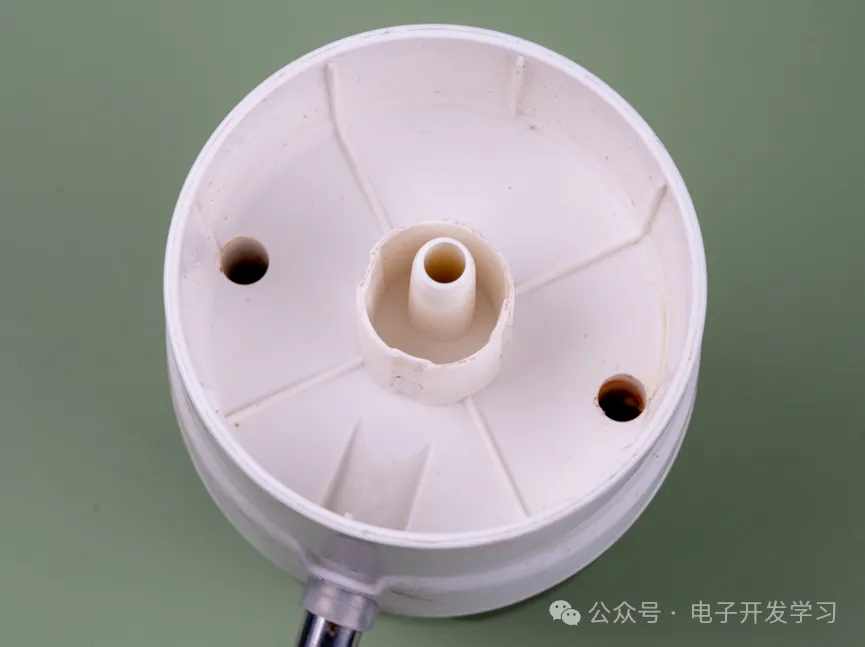

再回头看看壳体内的卫生情况，仔细一看也不容乐观，尤其出水管这里，虽然有一个硅胶套进行防漏防污，但是依然可以看到管道里面有点脏。而且外壳合缝处也没看到防水圈，这让合缝槽里很脏，甚至有小蚊虫的尸体。一说到尸体，突然想到多年前办公室的饮水机里清洗出了一只死去很久的鼠鼠，这成了我多年以来挥之不去的噩梦，以至于从此以后我再也没喝过饮水机接的水。相比而言，这种抽水机虽然简单便宜，但是只要做好密封措施，还是很好的产品形态，毕竟我对蚊子的接纳程度要比对鼠鼠的接纳程度高太多了
