7块钱买的华强北智能手表尸体，拆解发现做工超出预期的精致！

置顶

精

活动

去年以7元一个的价格买了一批坏掉的华强北智能手表表盘。拆了几个发现里面的电路和设计细节都不一样，前期回顾。

正好最近没有拆解素材了，所以挑一个粉丝的高颜值表盘来拆解一下。

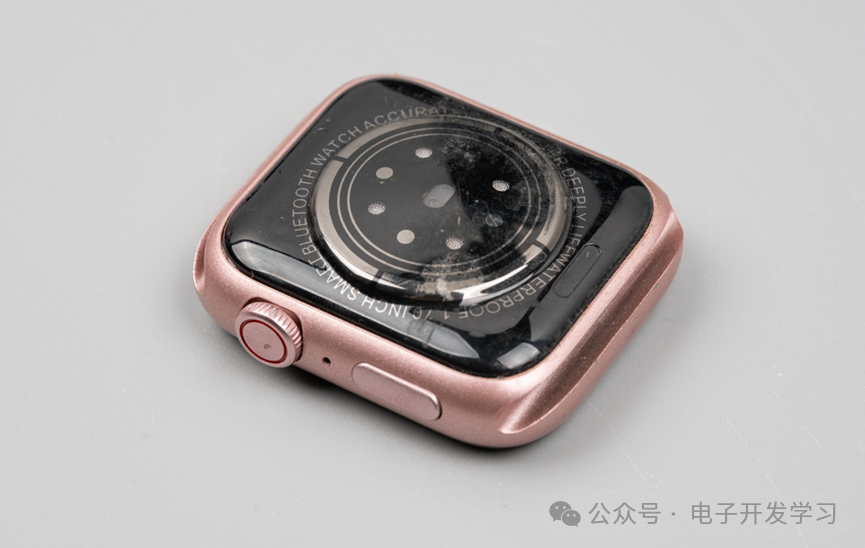

这个做工细节已经很接近原主了。

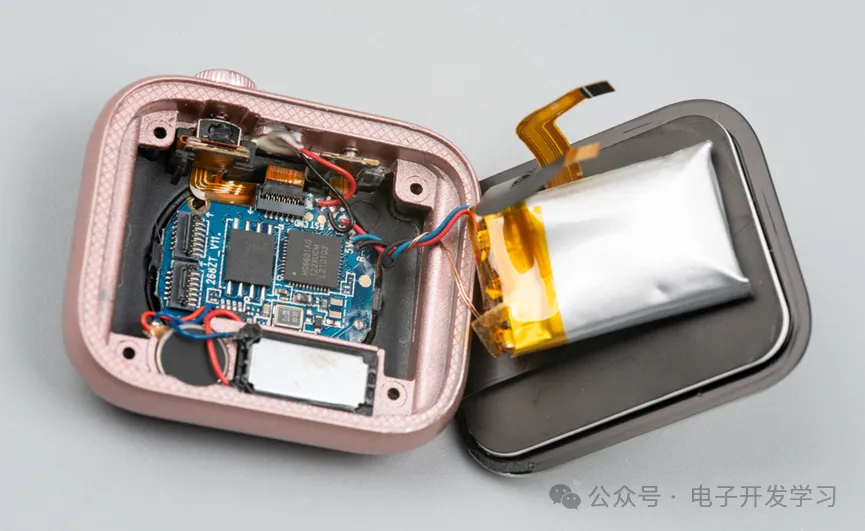

风枪加热，吸开屏幕，拔掉排线之后，发现电池线和无线充电线缠绕了一圈。

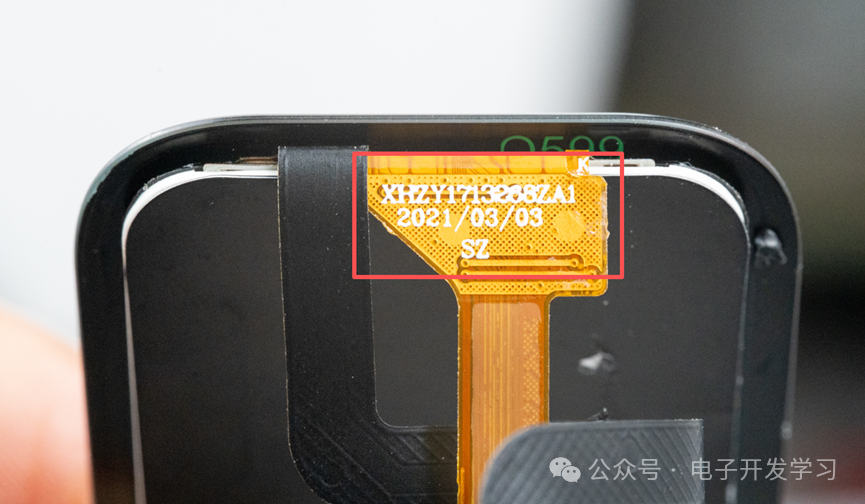

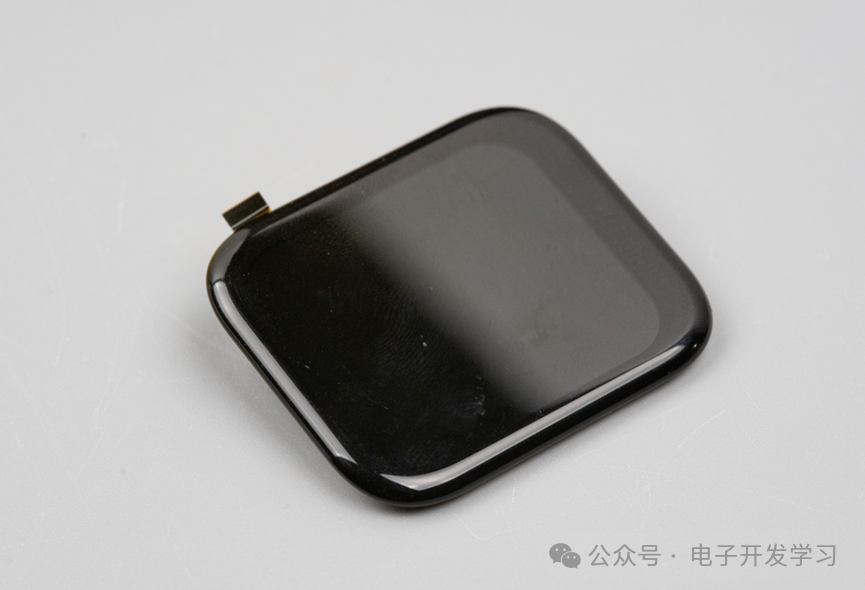

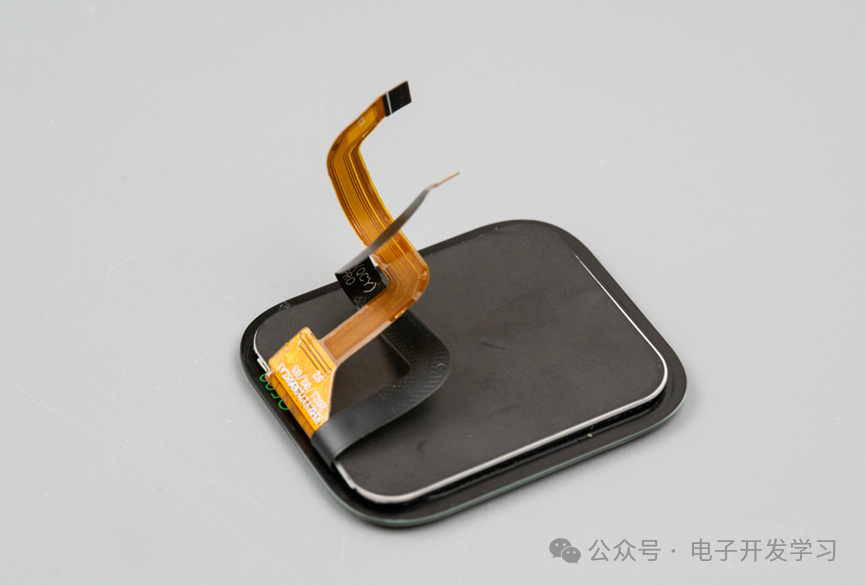

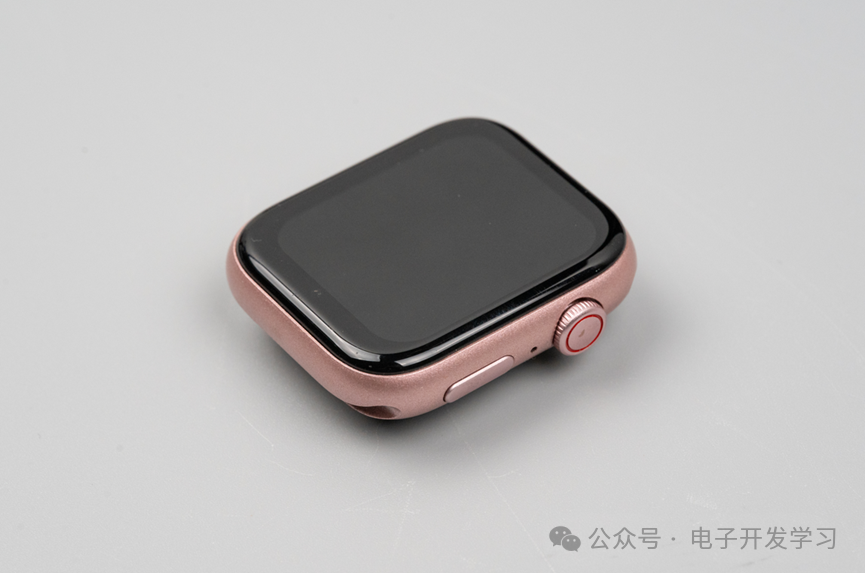

去掉粘在屏幕上的电池，单独看屏幕，还是非常完美的。

包括正面的带圆弧边缘的玻璃看起来也很完美，我突然有了一个大胆的想法。

这么漂亮的屏幕，如果能找到资料，自己diy可以用起来岂不是爽歪歪。

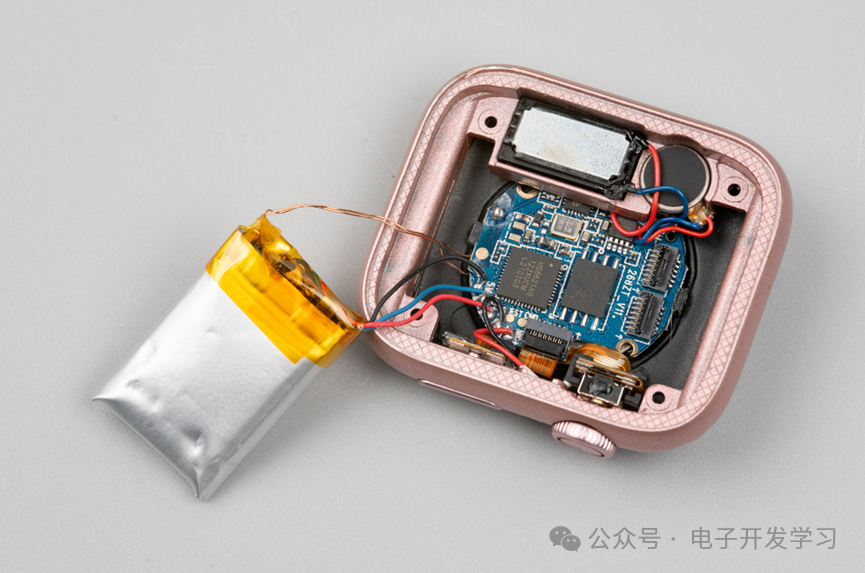

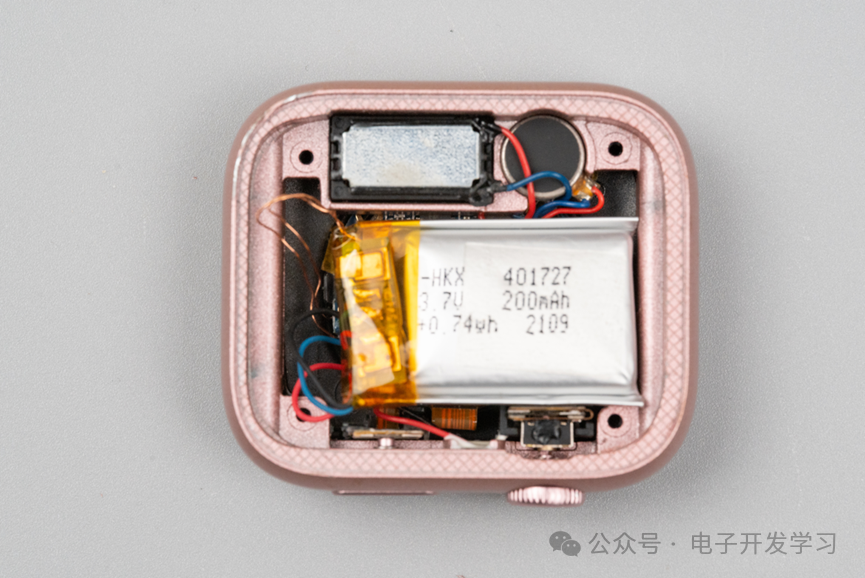

这个手表和以前拆解的几款都不同，很明显它的电池是最大的。相应的可以看到电路板是放在壳体最底部的，看来一切都是为了给电池腾出空间。

所以看起来，电池整个占据了手表内部最大的空间。

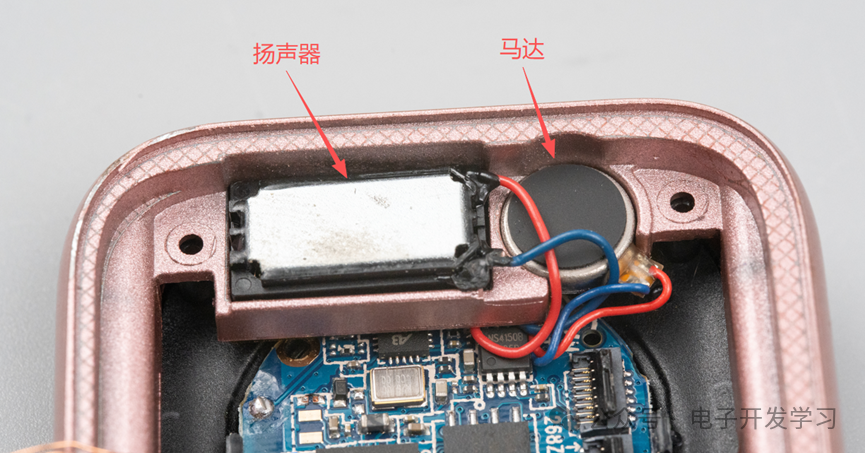

壳体内一侧是扬声器和马达。

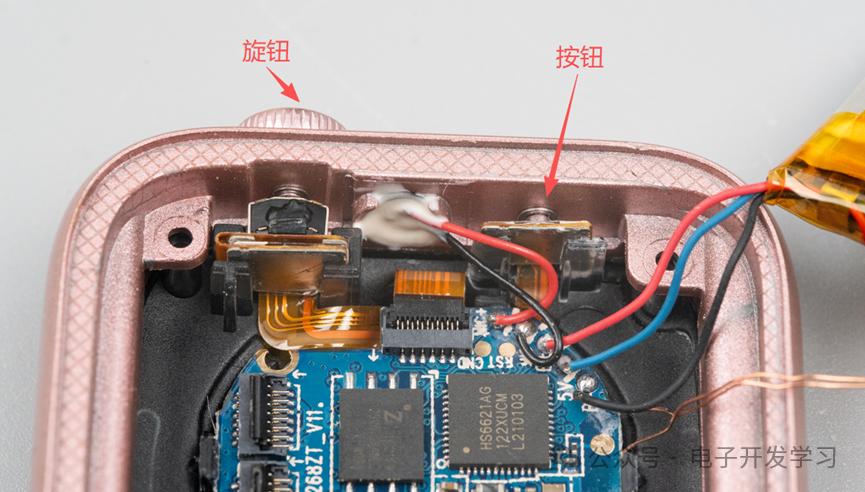

另一侧是旋钮和按钮。

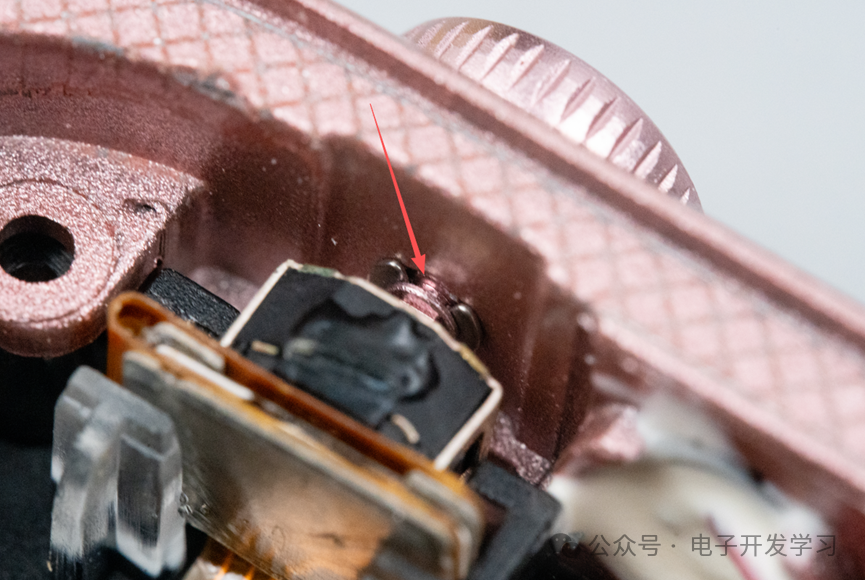

我一开始很好奇，这种旋钮是怎么安装进去不掉出来呢，仔细一看原来是有一个非常小的卡簧。

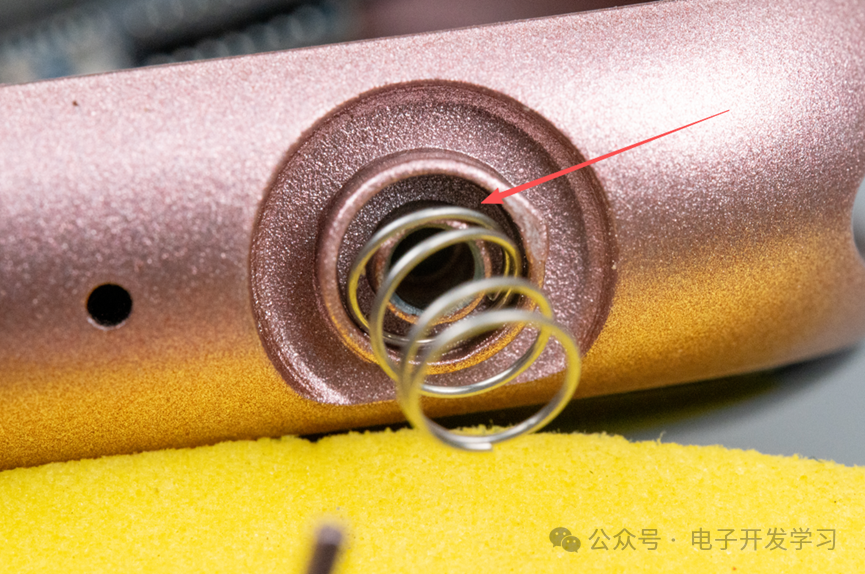

另外它按下去是怎么带弹性可以弹起来的呢？原来是里面有一个小弹簧。

安装上去的时候，弹簧刚好定在这个小圈里。

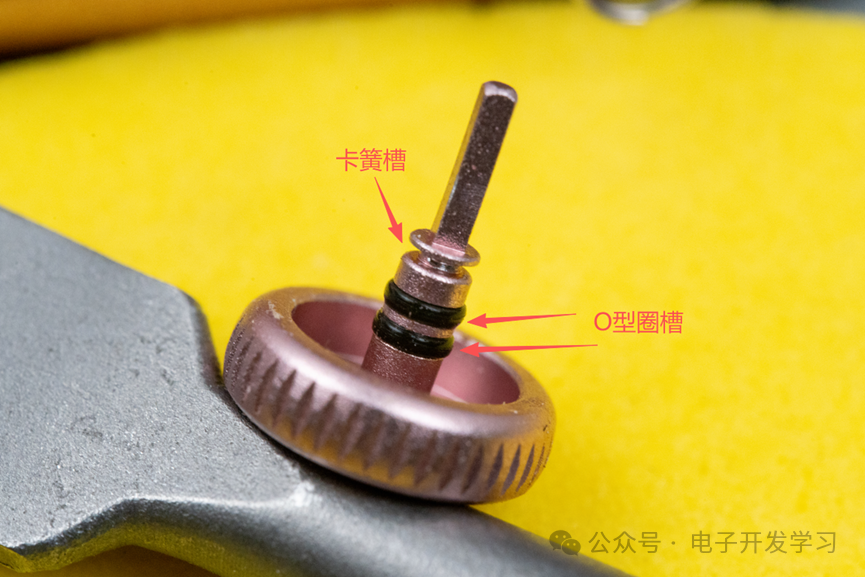

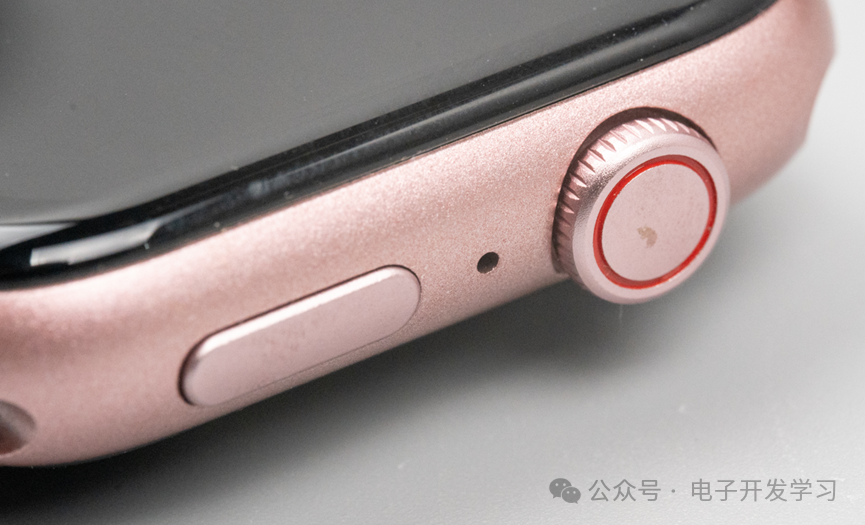

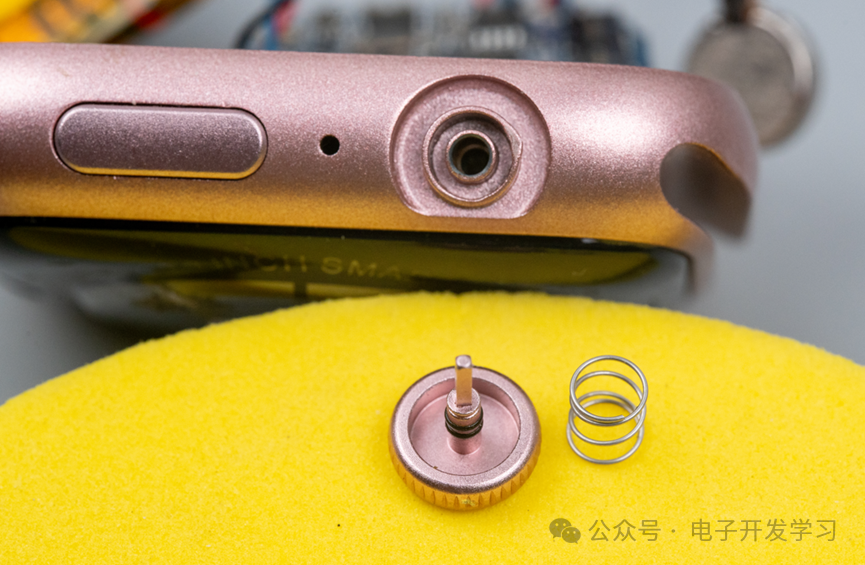

这个旋钮上有三个槽，一个是卡簧槽，两个是O型圈槽，这两个O型圈自然是用来防水的了。旋钮的轴顶部一段横截面是方的，用来拧动编码器。

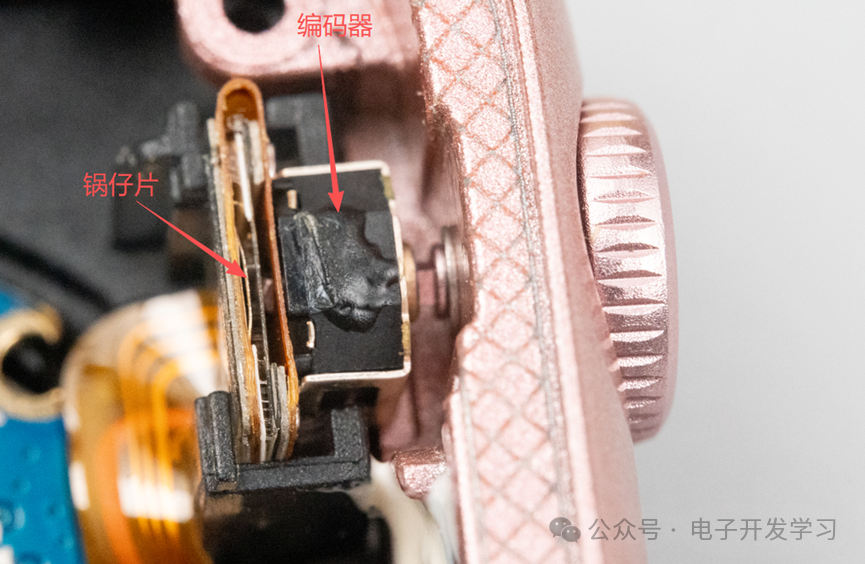

安装上去就是这个效果，往里按可以顶到里面的锅仔片，相当于按键，旋转的时候带动编码器。

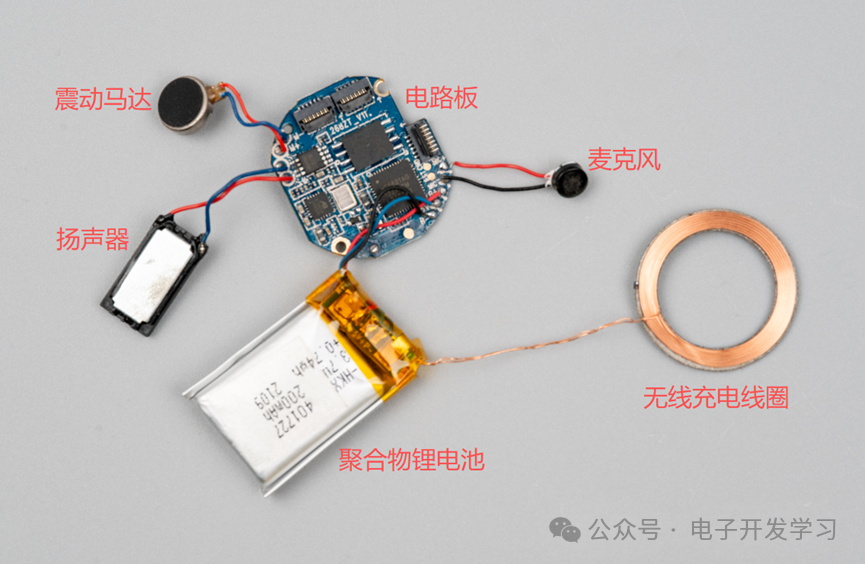

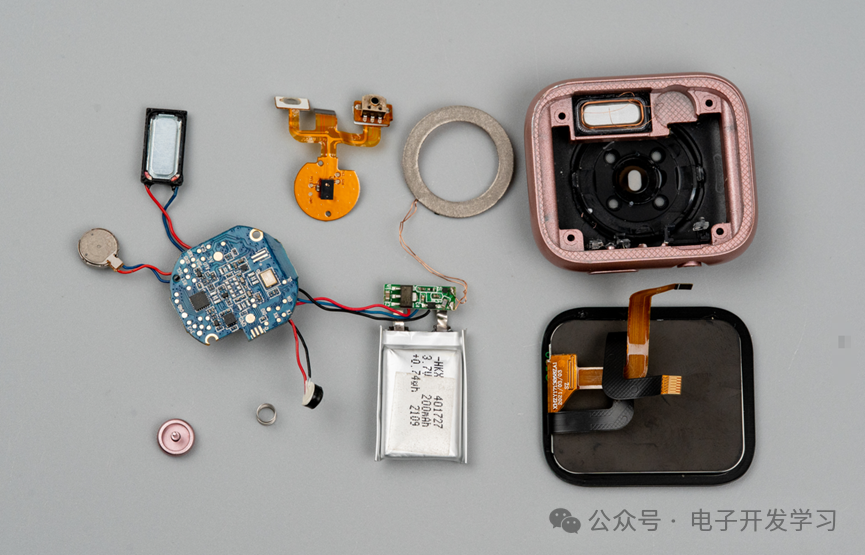

拆出来的电路板和它的兄弟姐妹们。

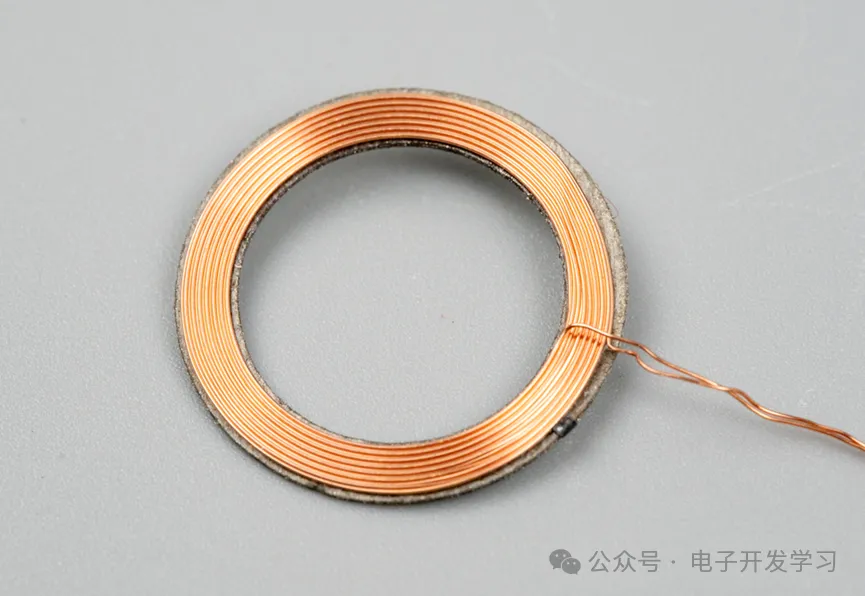

无线充电线圈细节。

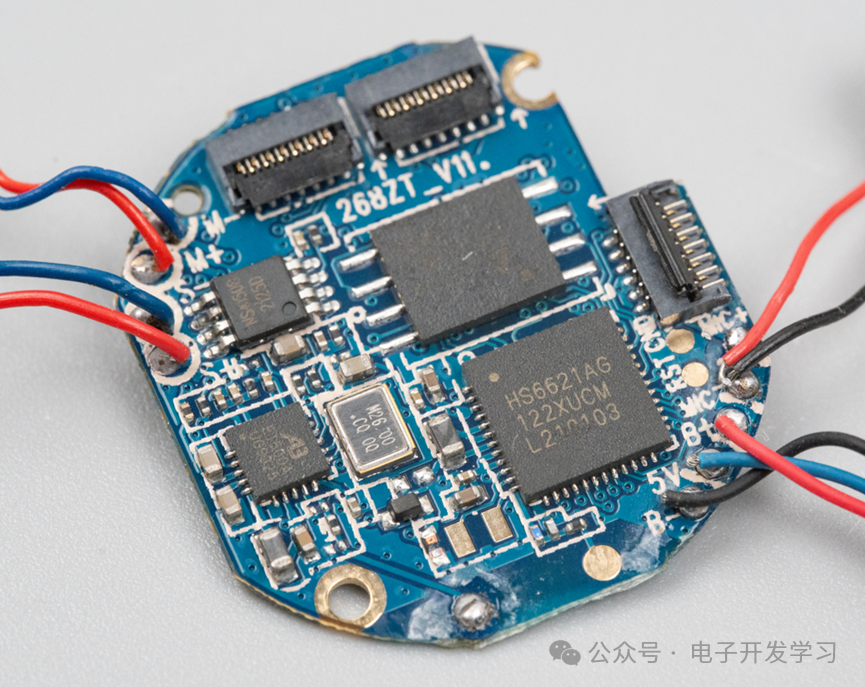

电路板正面。可以看到主控是HS6621AG，这是来自昂瑞微蓝牙5.1芯片。

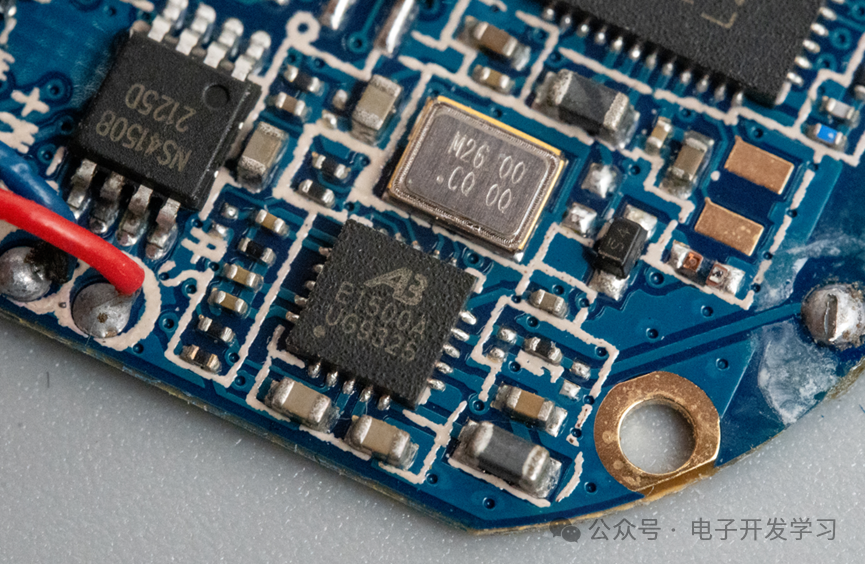

旁边这个QFN-20封装的芯片看Logo是中科蓝汛的芯片，型号是E1500A，这个型号我也没收到是什么芯片，看旁边有一个26MHz的晶振，感觉应该也是蓝牙相关的吧。

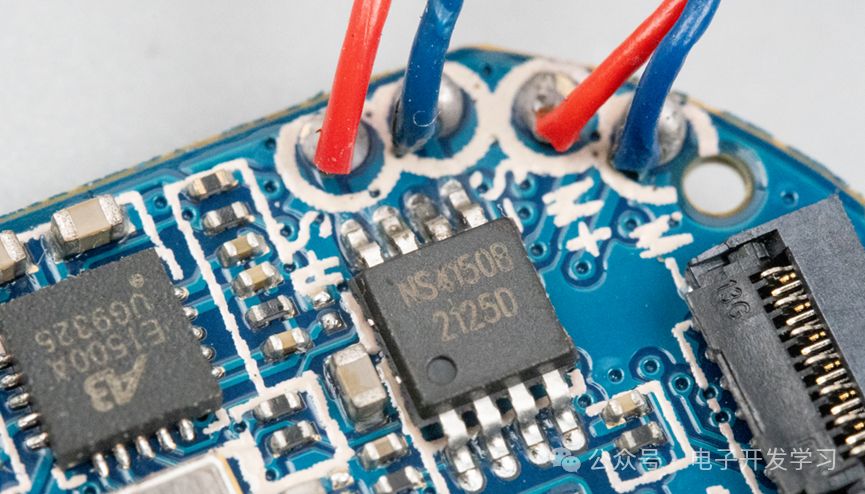

这颗封装为MSOP-8的器件，来自纳芯威的NS4150B，是一颗音频功率放大IC，输出功率为3Wx1@4Ω，用来驱动扬声器。

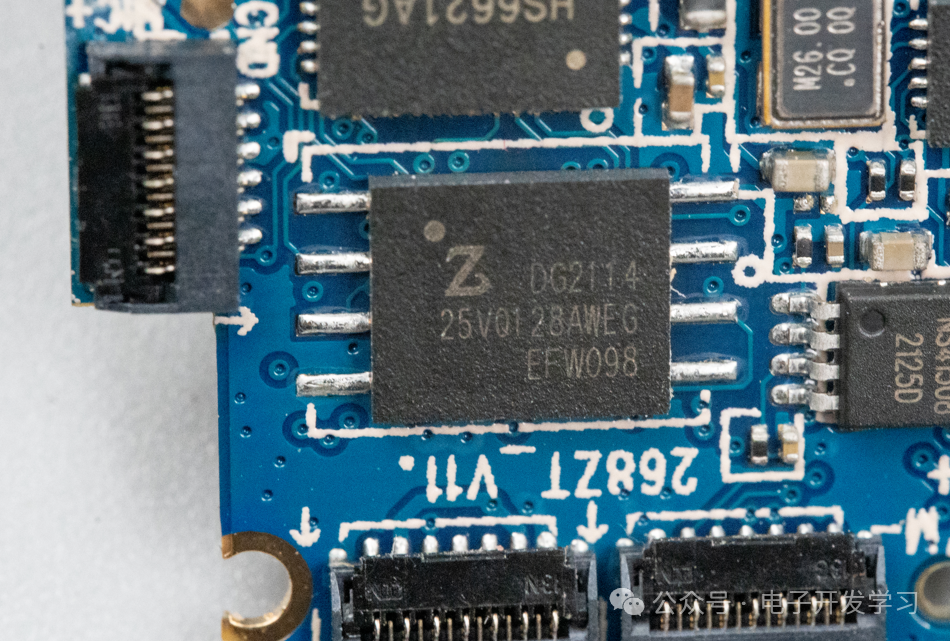

板子上还有一颗看封装就知道是Flash的芯片，根据丝印25VQ128A能确定是来自恒烁的Flash颗粒。

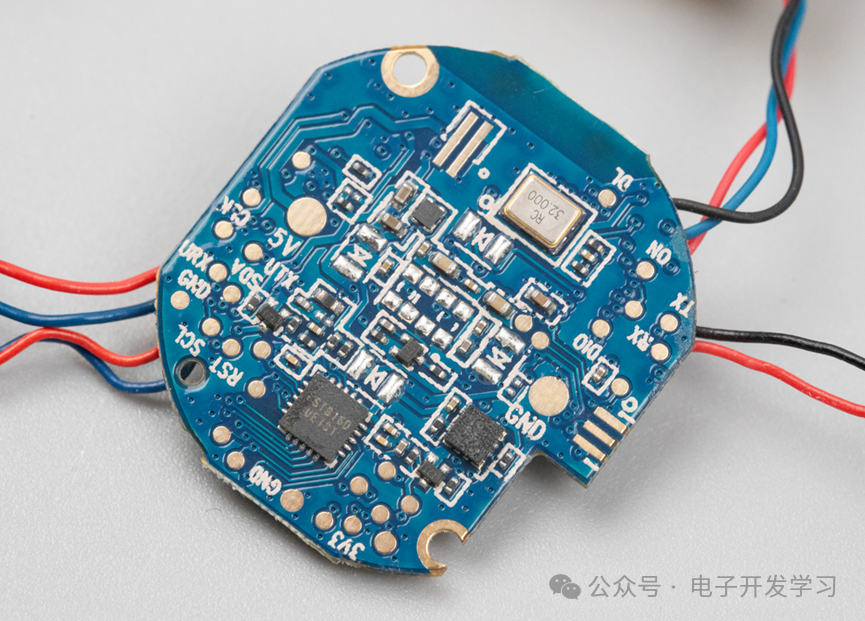

电路板背面。

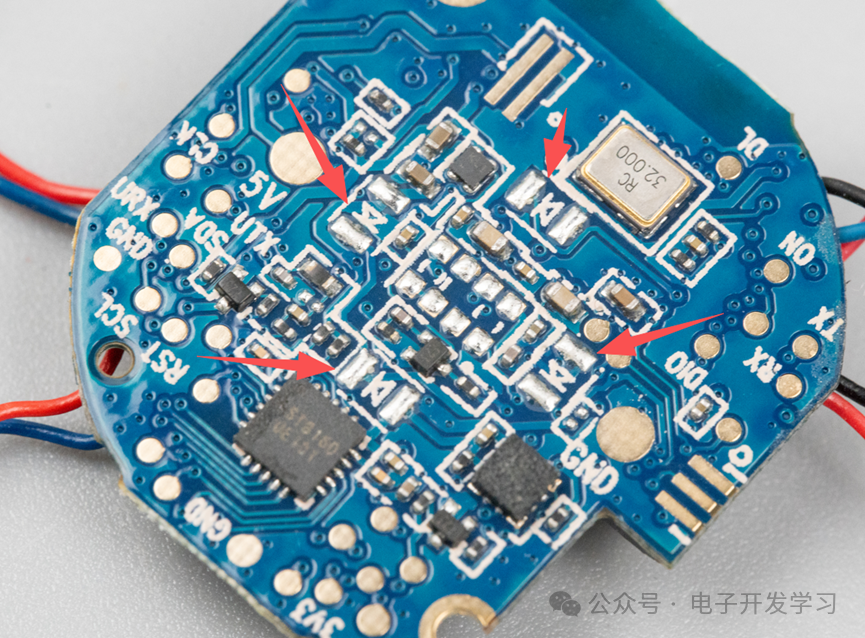

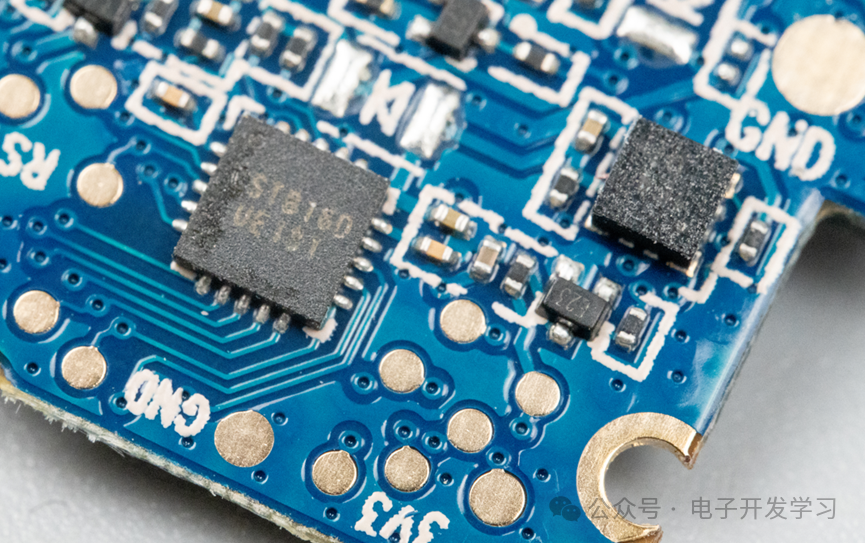

左边的看起来是屏幕触摸芯片，而右边的自然是一颗低成本的三轴加速度计了，这个加速度计用来实现计步等功能。

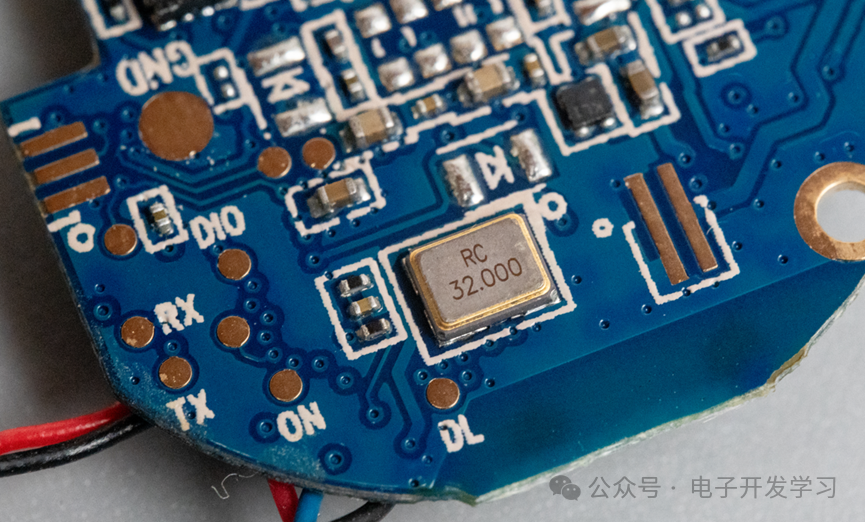

板子背面还有一颗32MHz的晶振，布局位置刚好与板子正面的主控芯片相对应。

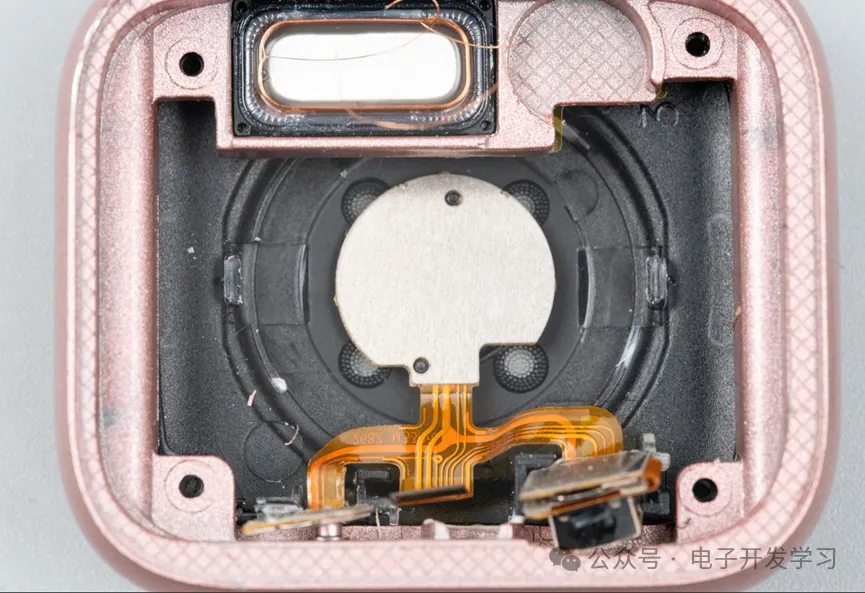

接下来看看壳里还有啥，原来还有一个FPC电路板。这个电路板把编码器、按键、心率传感器电路连接在一起，最终接到主板上。可以看出心率传感器后面背了一个加强钢板。底部有四个led灯的毛玻璃效果的透光孔，刚好没被心率传感器板挡住。

但是很奇怪的是主板上应该贴LED的地方并没贴LED。

这是这个FPC板的全貌。

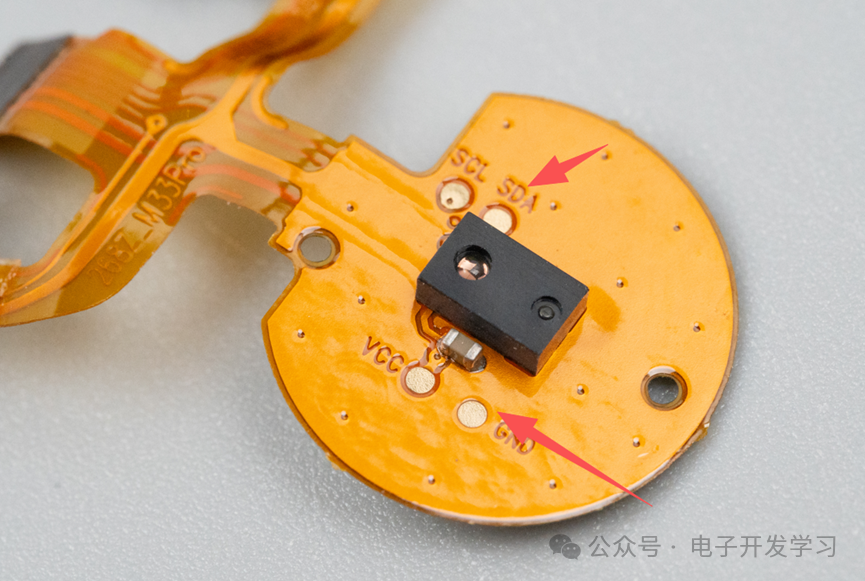

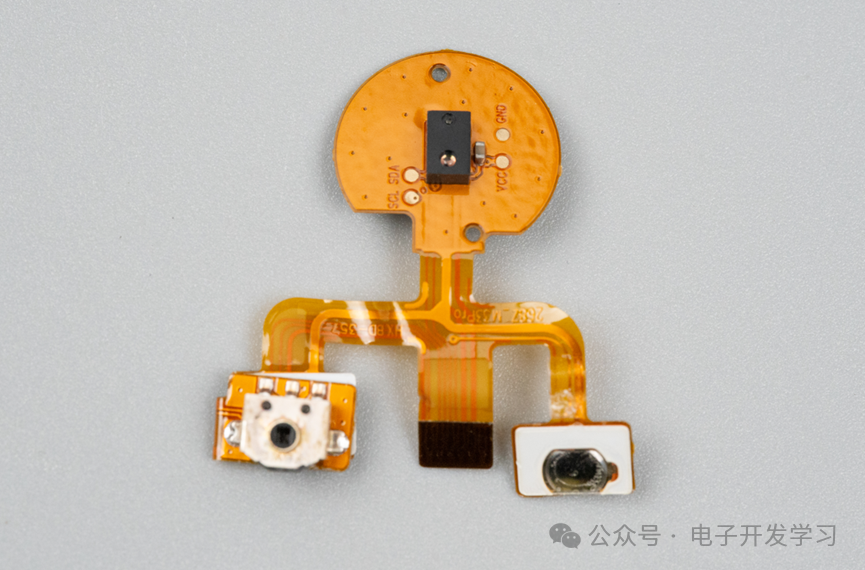

心率传感器细节。板子上还引出了VCC\GND\SCL\SDA的测试点。

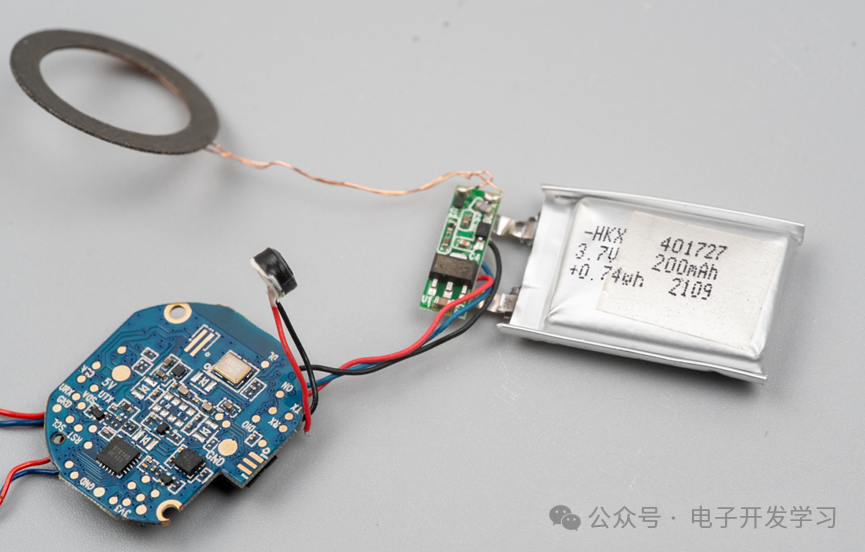

接下来看看电池细节，这个电池是200mAh的容量。保护板上接了充电线圈，引出了三根线，看来除了电源和地还有测温NTC。

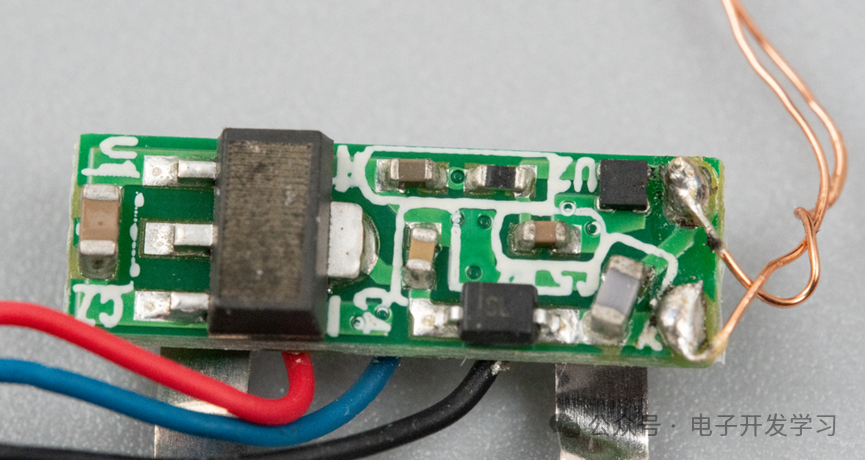

电池保护板和其他拆解过的电池保护板都不一样，上面有一个SOT89封装的器件，但是丝印被刻意打磨过，但是看起来前后都有电容，布线怎么像个LDO。

以上就是这个华强北表盘的拆解过程，感觉外壳的做工尤其是这个旋钮的做工还挺精致。7块钱买它回来做个拆解，研究一下它的做工，学习产品设计思路，还是非常有价值的。
