9路带屏网络摄像机拆解

置顶

精

活动

在垃圾站25元捡了一个NVR，也就是网络摄像机。

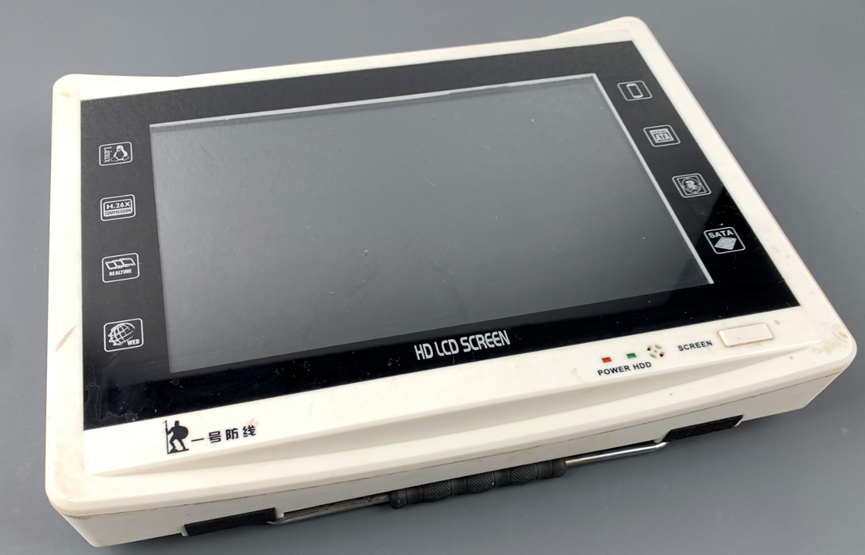

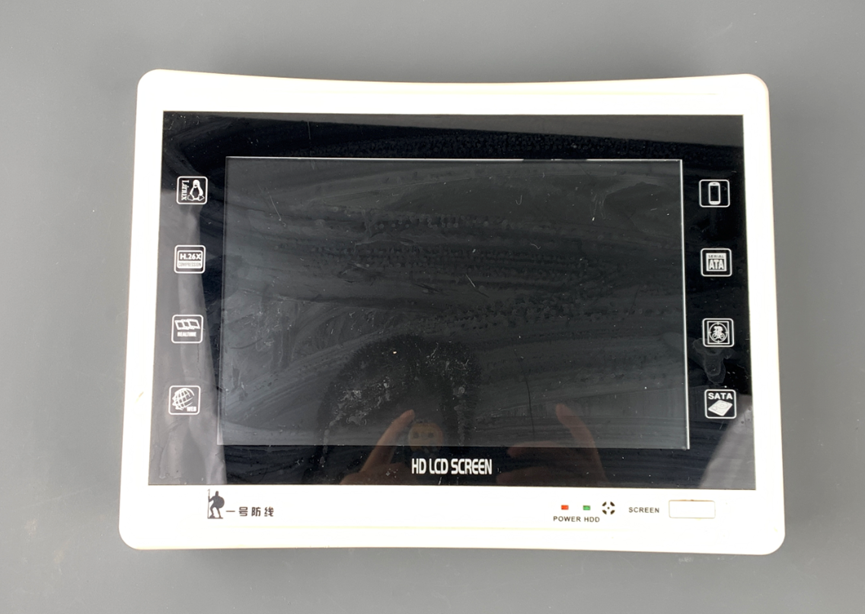

老板说这种带屏幕的比较贵，如果不带屏幕会便宜点。

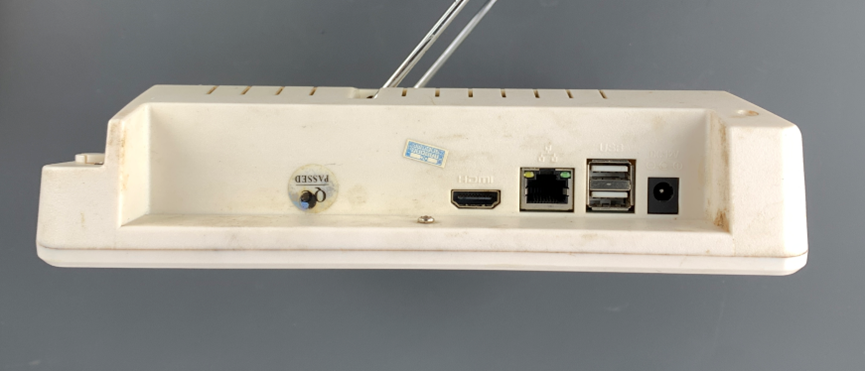

侧面有两个USB口，一个网口，一个HDMI口。

开始拆解。

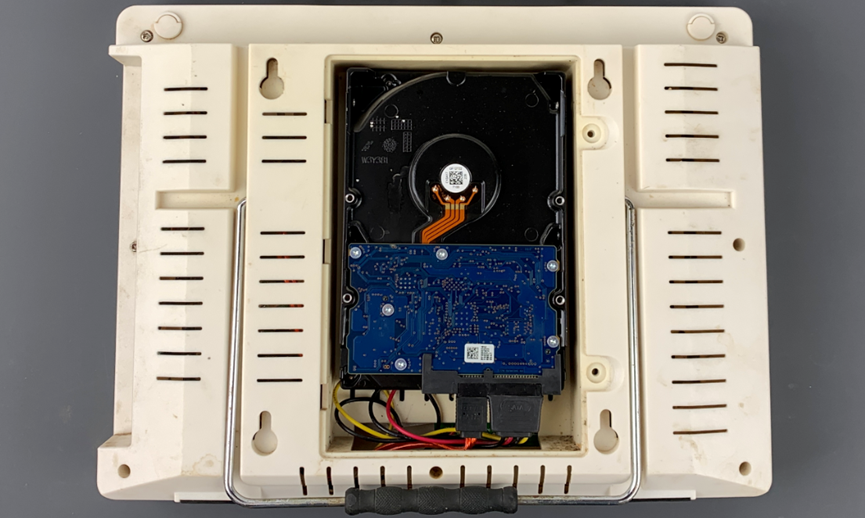

开盖之后看到一个硬盘。

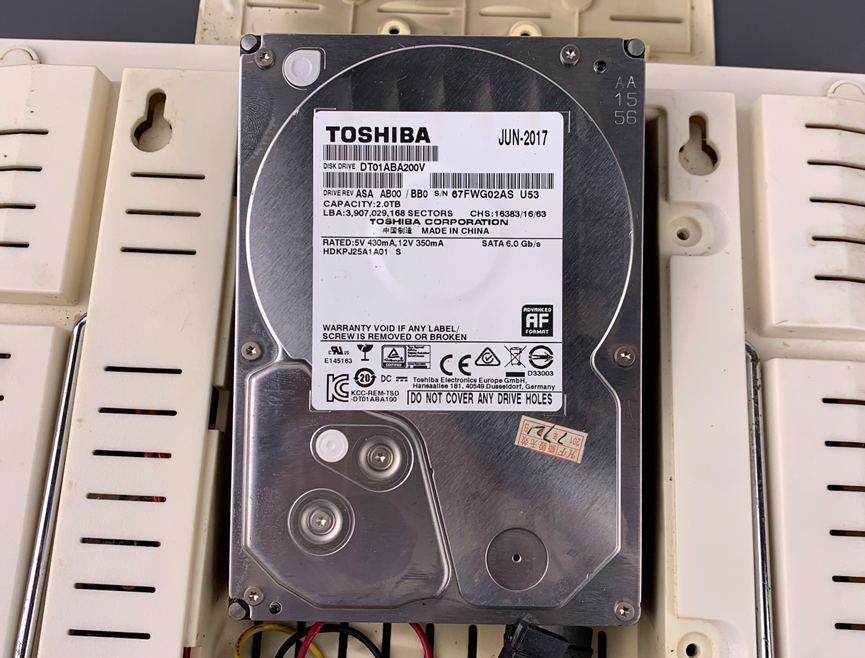

来自东芝的2TB的硬盘，用在网络摄像机里，而且是2017年的硬盘，那我估计这个使用寿命也被压榨得差不多了。

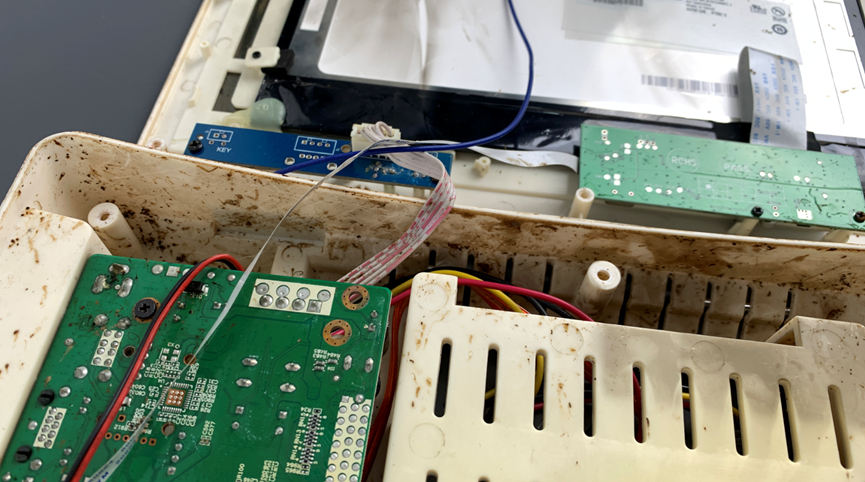

继续拆解后壳，打开之后，里面很脏。看后壳上面有锈水干了的痕迹，应该是和其他垃圾在一起泡了水。这么看，那个耄耋硬盘真是雪上加霜。

幸亏干了，不然打开估计很难闻。

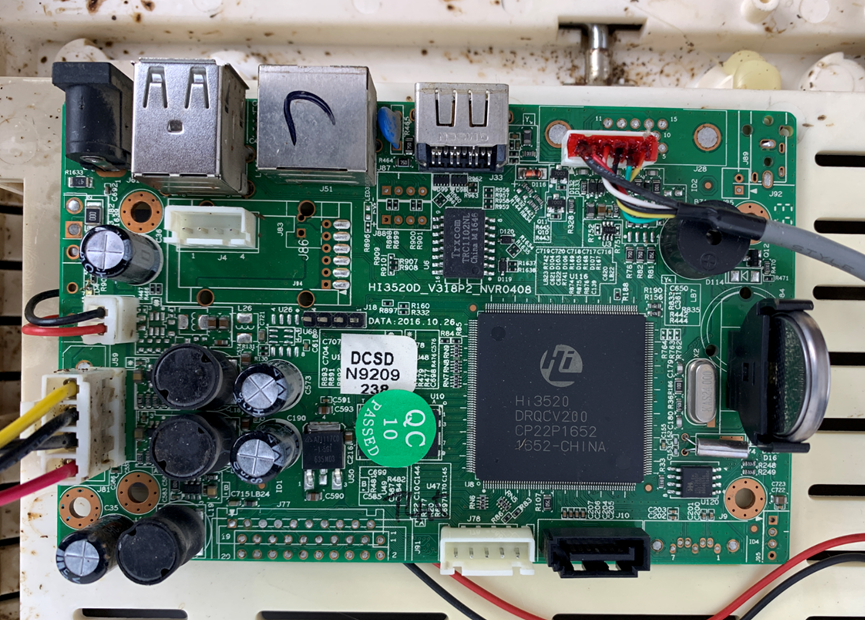

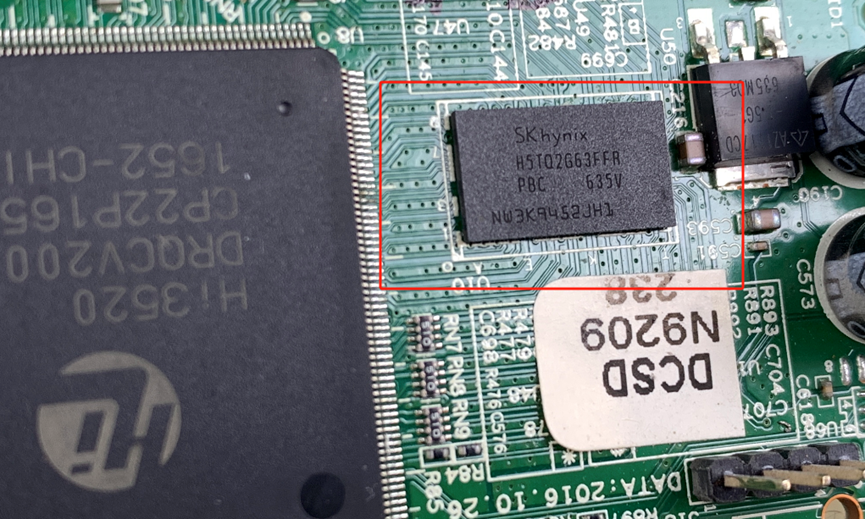

控制板。主控芯片海思Hi3520。这应该是单芯片NVR方案，所以也看不到其他什么芯片了。撕掉绿色的QC标，底下是一个海力士内存颗粒。

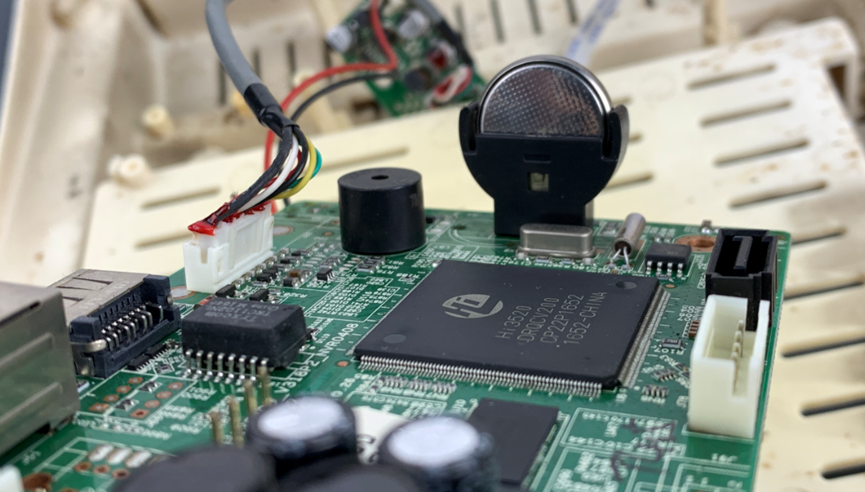

这个纽扣电池的座子看着挺不错的啊，立得昂首挺胸。

从板子背面的贴纸看，这台机器应该使用8年了。

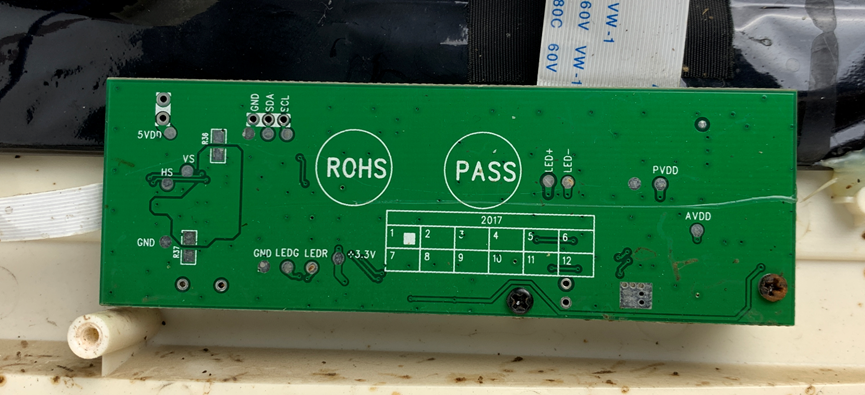

转接板背面。

现在这种安防监控产品集成度都非常高，基本上一颗芯片都能搞定，比如我最近再用瑞芯微的低成本芯片做一个项目，反正一个芯片把摄像头输入、屏幕输出、IPS、MCU等等相关功能都集成进去了，甚至内存颗粒也封装在芯片里面了，用这种SOC画个IPC、NVR几乎都是单芯片解决。
