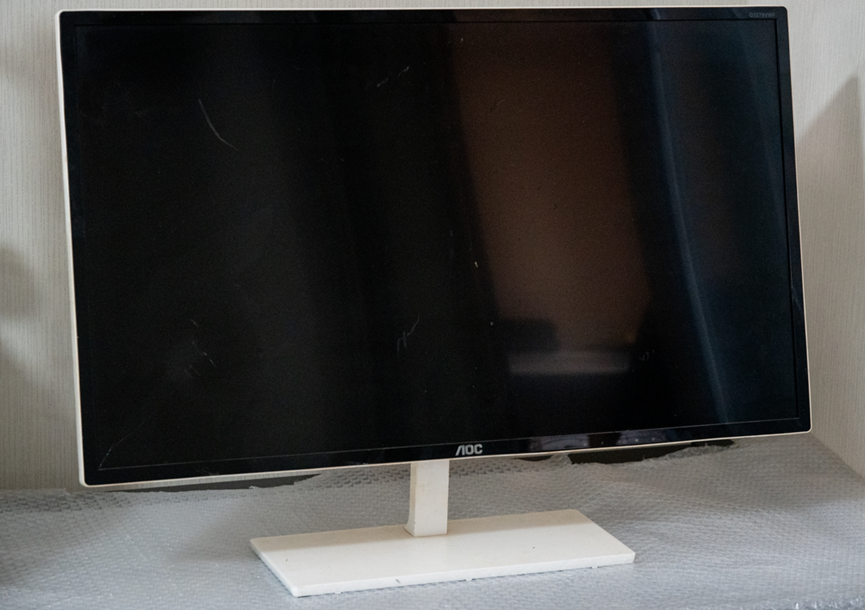

这款27寸的AOC显示器，是附近小区一个大妈送给我的。据她说这个显示器屏幕磕碰坏了，拿去垃圾回收站只能卖个十几块钱，还不如送给我拆解得了！

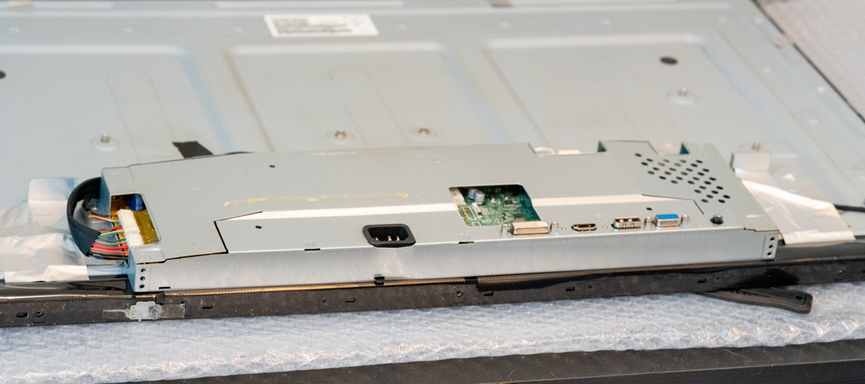

后盖整个可以撬掉，这样就看到固定电路板的金属壳了。

整个电路板被冲压板包住了，这一块好评。

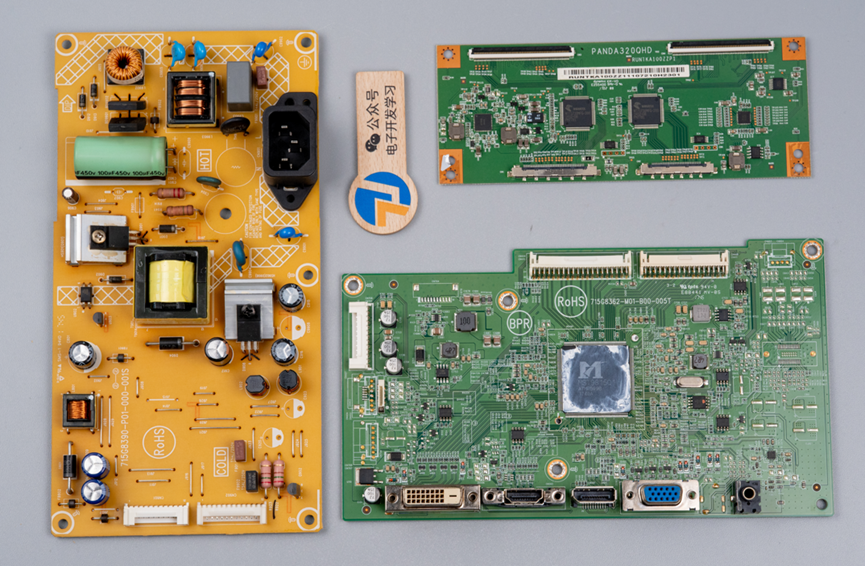

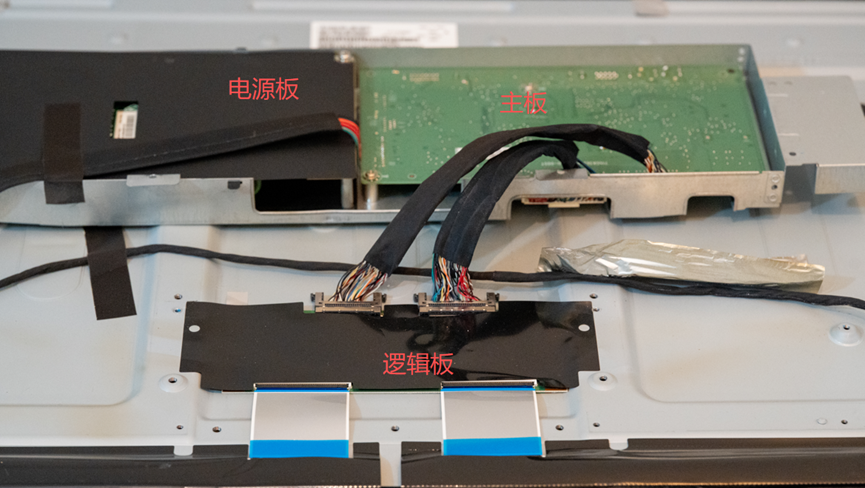

整个显示器里总共有三块电路板，分别是电源板、主板、逻辑板。

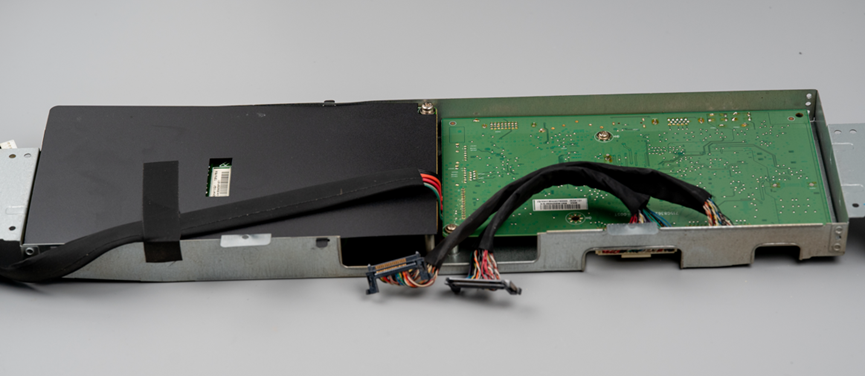

其中主板和电源板在同一个钣金外壳里，左边的是电源板，上面有麦拉片进行绝缘保护。

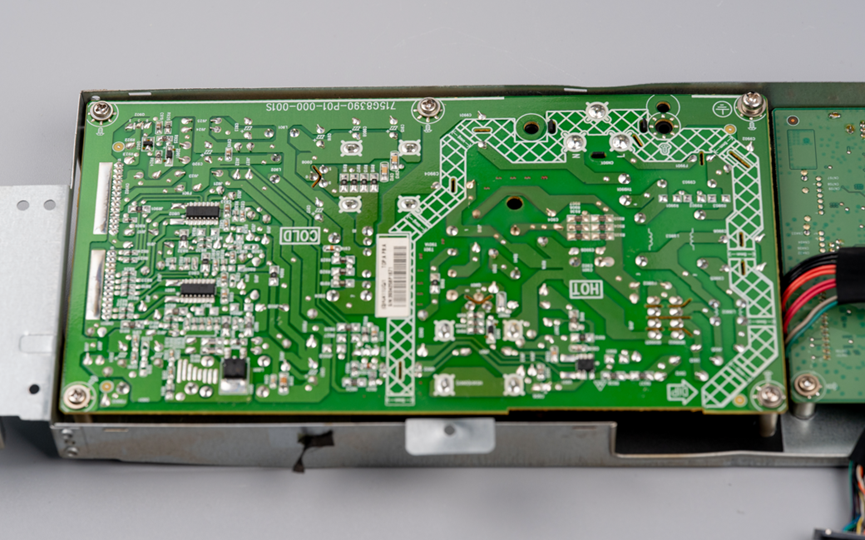

去掉麦拉片之后，可以看到板子的背面，这应该是个单面板。

拆下里之后果然是单面板，另一面是插件元器件，器件布局比较稀疏。

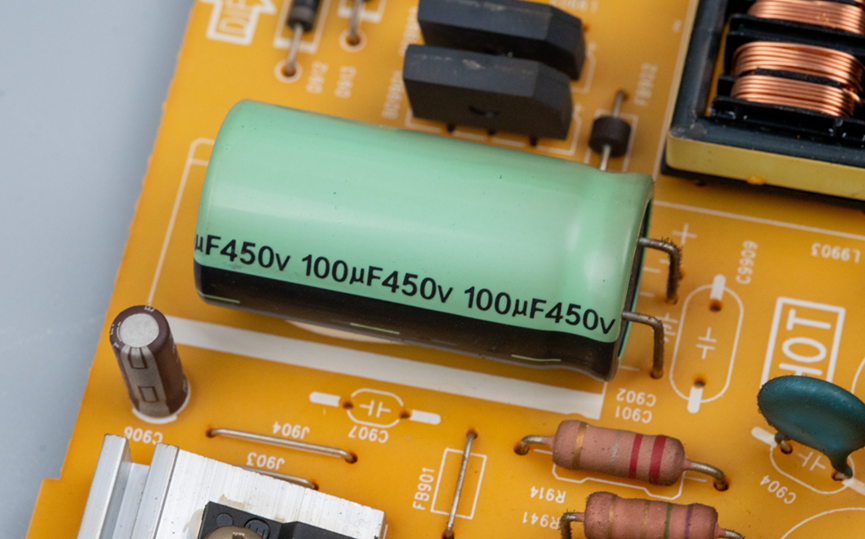

输入电容不小，容值100uF，耐压450V，不管是容值还是耐压值，都很不错。

从电源接口进来之后，经过了保险丝、X电容、共模滤波电感等等，最后进入了两个并联的整流桥。

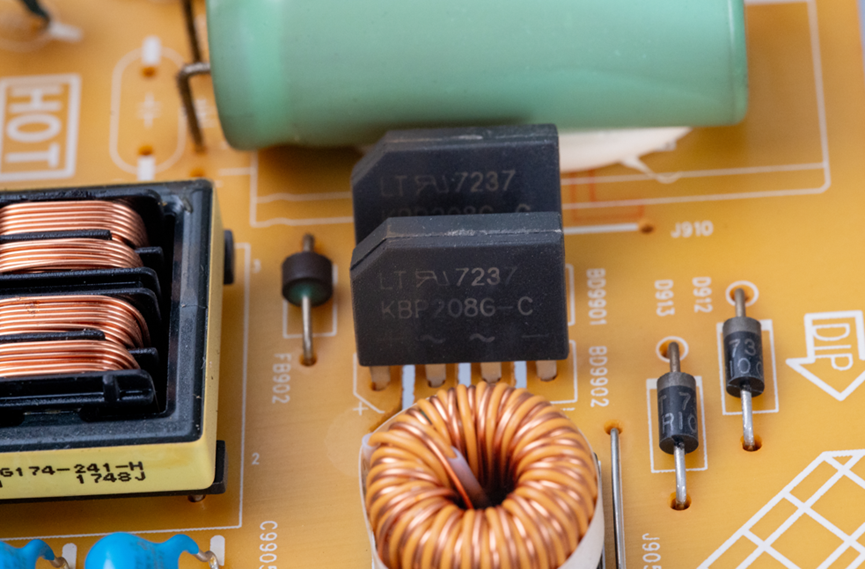

两个并联的整流桥特写。

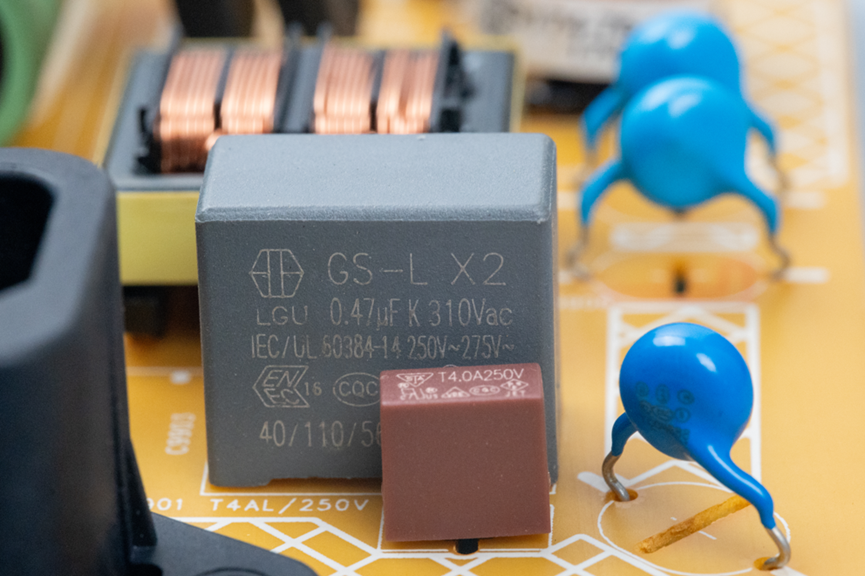

X2电容0.47uF，耐压310Vac。保险丝4A250V。

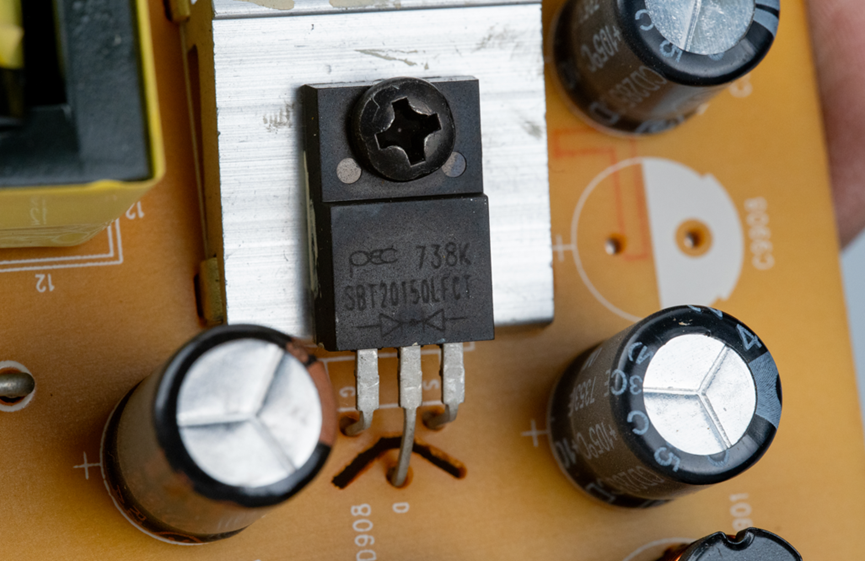

这个STB2105是一个大功率的肖特基二极管，用于次级整流输出。

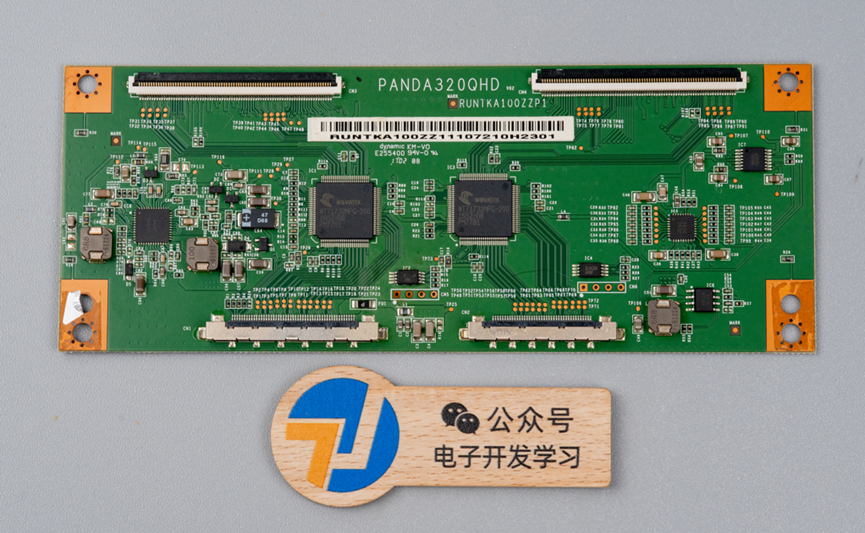

这是逻辑板。

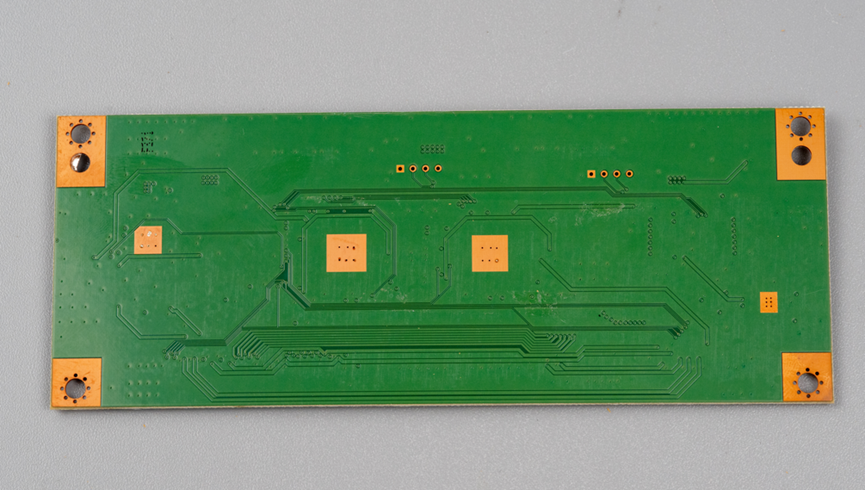

逻辑板背面非常干净。

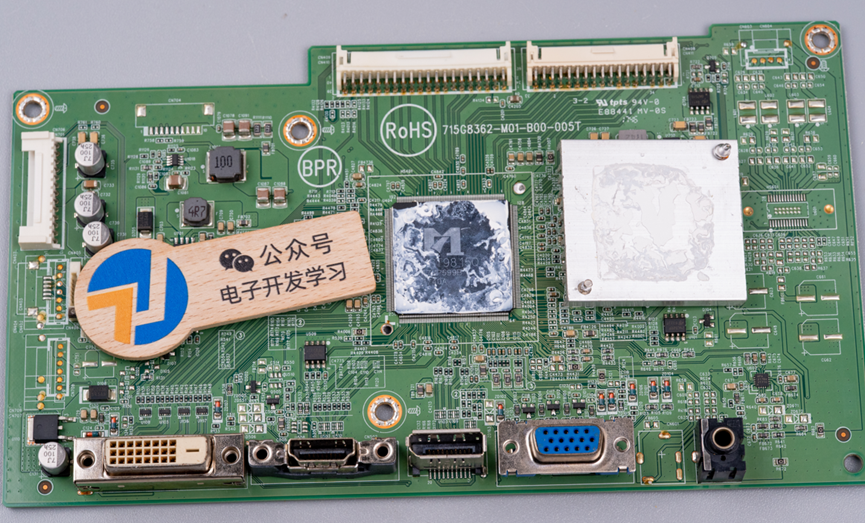

接下来看看主板。

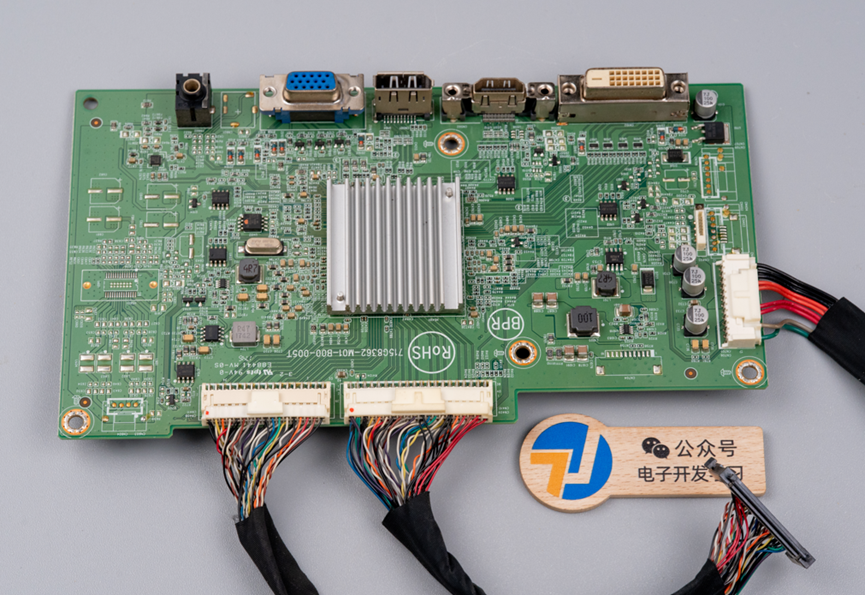

主板上的连接器特写。

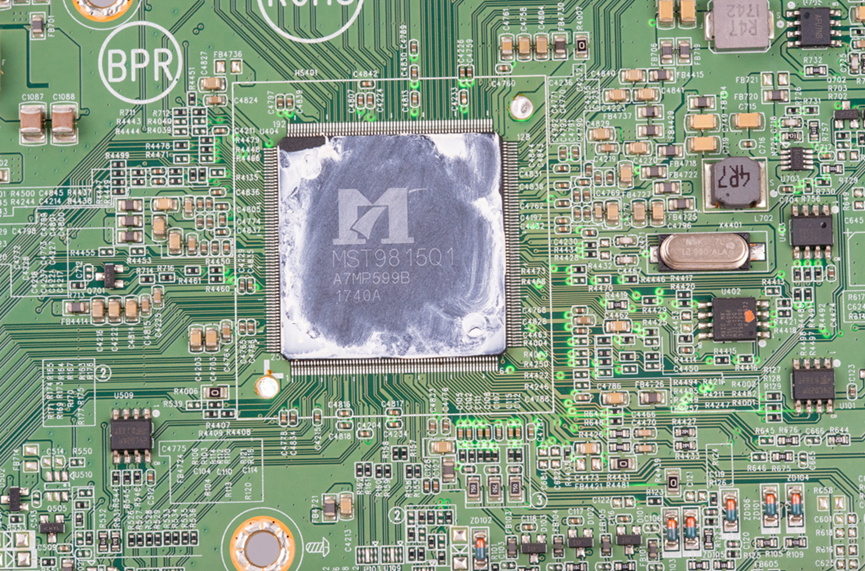

好奇用的是什么CPU，所以用烙铁拆了散热器。

值得注意的是，这个板子竟然不是两层板。按道理这种QFP的封装引脚都在四轴，想做两层板还是可以实现的。虽然两层板电源走起来会很麻烦，但是肯定可以搞定。毕竟人家友商BGA+四颗DDR都能用两层板布通。

以上就是这个AOC显示器中的三块电路板。

总体来说，这个9年前的27寸AOC显示器中，三块电路板分工明确，板子做工用料比较扎实，算是一个追求稳定性和可靠性的产品，而不是那种一味降低成本的货色。如果不是屏幕被磕碎，或许这个显示器还有再战几年的能力和底气。
