前几天看到闲鱼有卖RTX5090显卡空板,价格很低,只有30元。于是我赶紧下单买了回来。

整个板子只有GPU和DDR颗粒被搬走了。其他的DC-DC芯片、电容、电感都在。

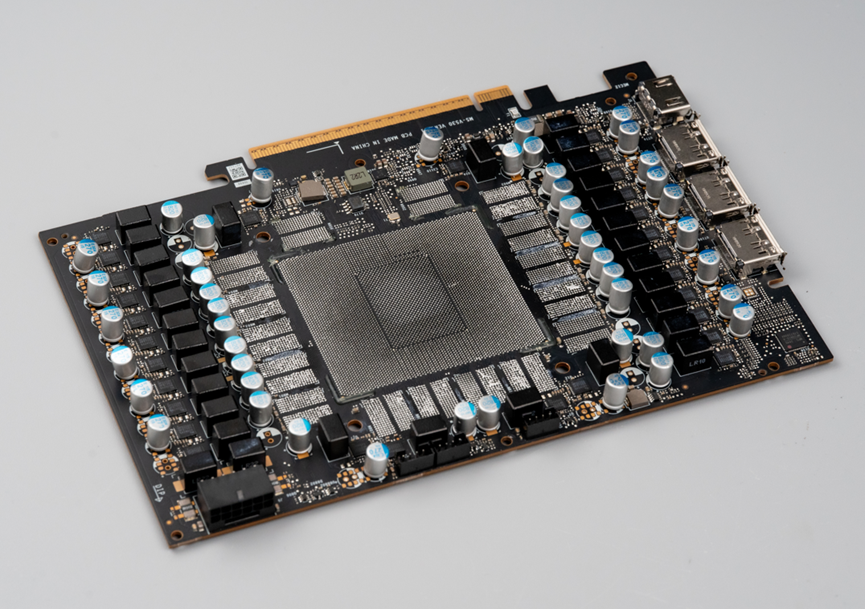

虽然板子上没有GPU了,但是直观的看焊盘,也能看出来RTX5090芯片有多大。

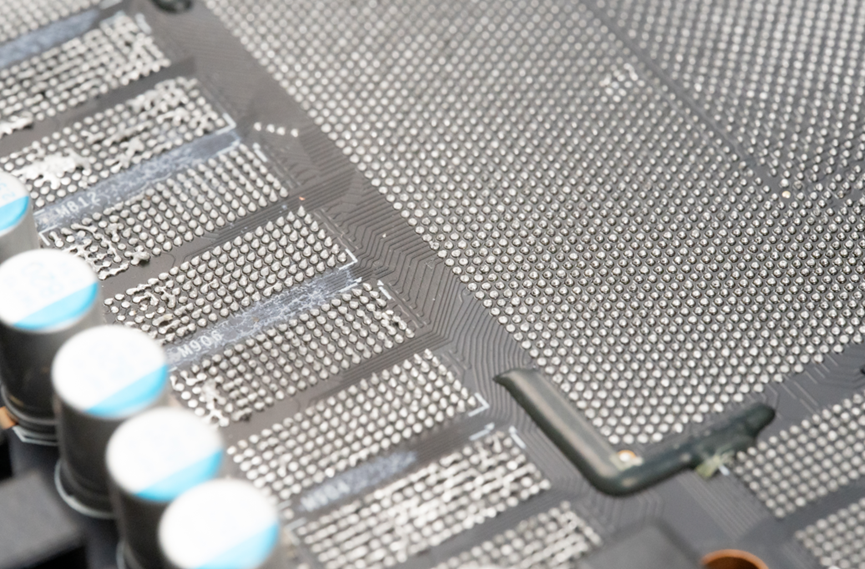

被搬走的GPU和DDR颗粒下面是密密麻麻的走线。

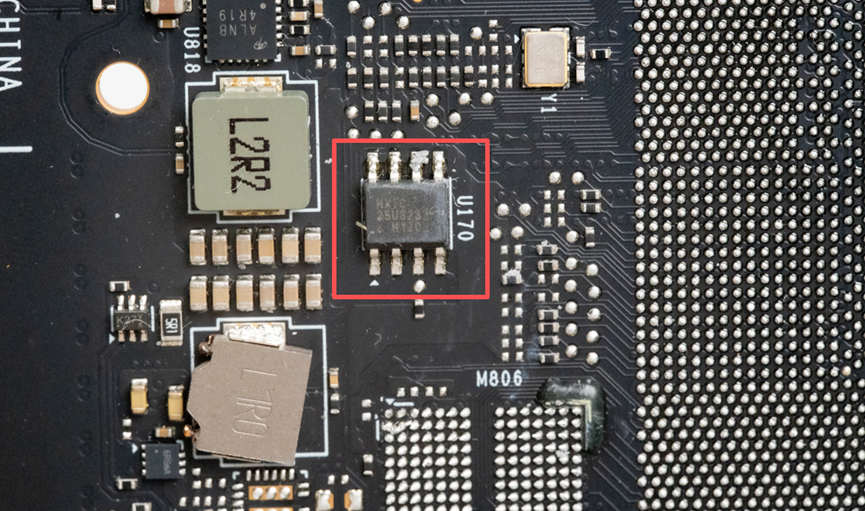

GPU旁边有一颗MXIC的Flash。

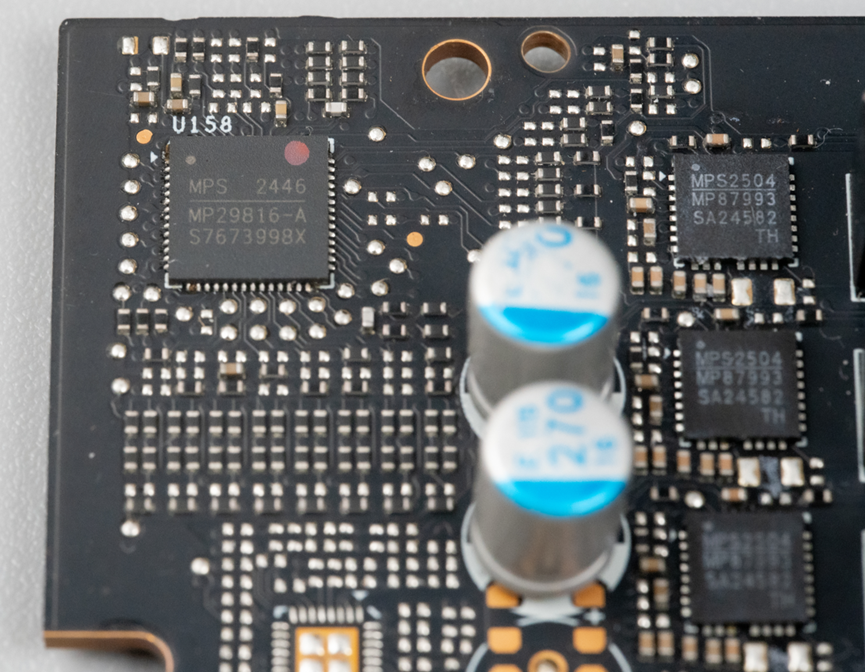

板子上最核心的供电控制器是MPS的MP29816-A,几乎所有的50X0显卡都用的是这颗DC-DC。

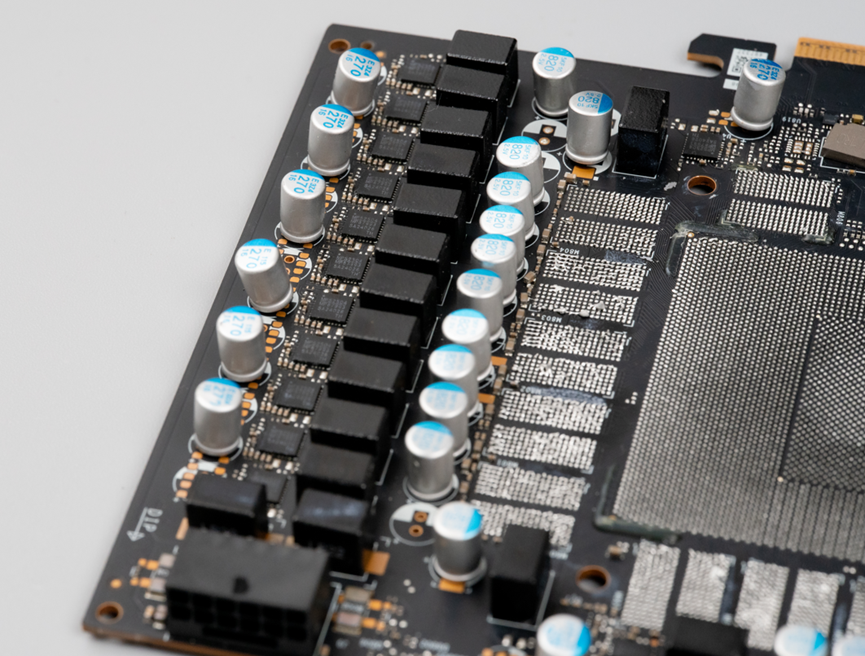

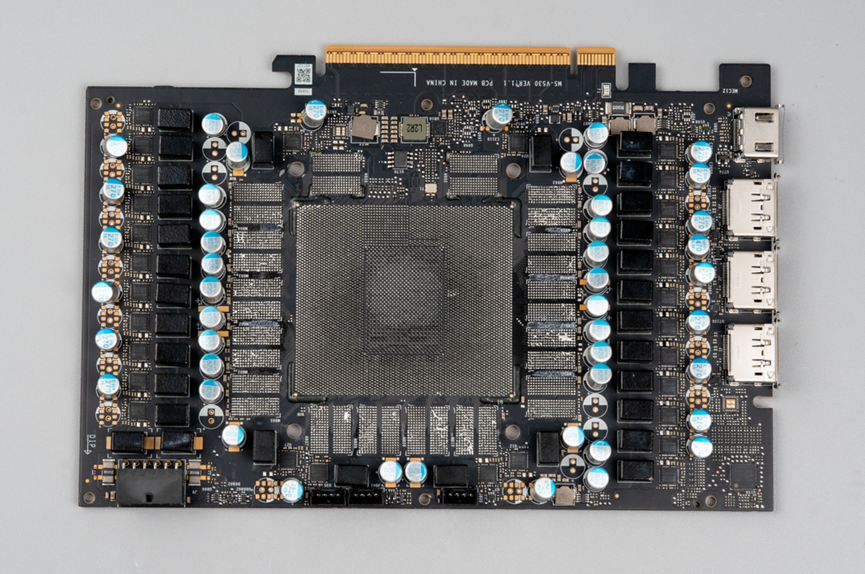

两边全是整齐排布的MOS队伍。布局也很直观,从外往内依次是输入电容,MOS,电感,输出电容。

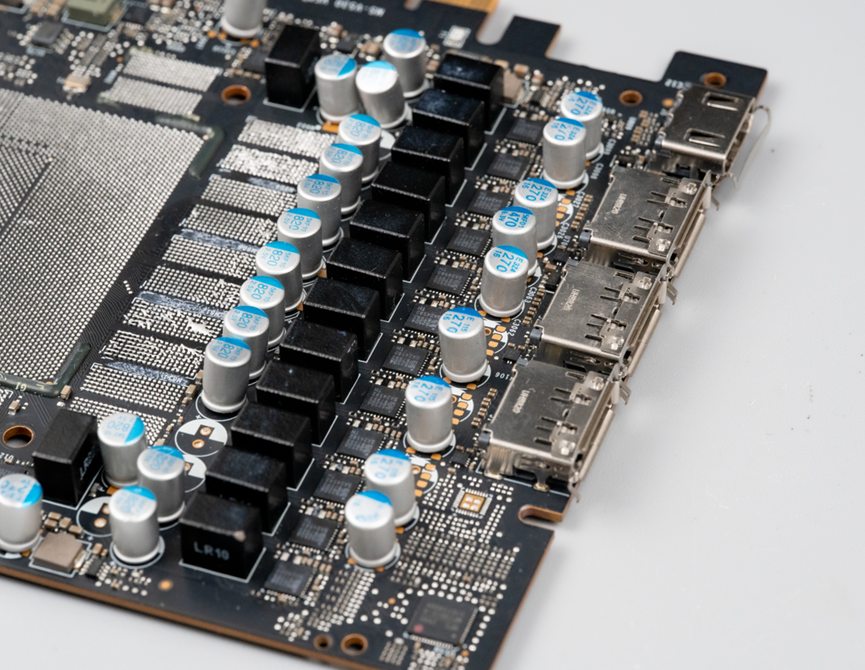

板子另一端也是同样的排布,从外往内依次是输入电容,MOS,电感,输出电容。不同的是这一端外面有3个DP和1个HDMI连接器。

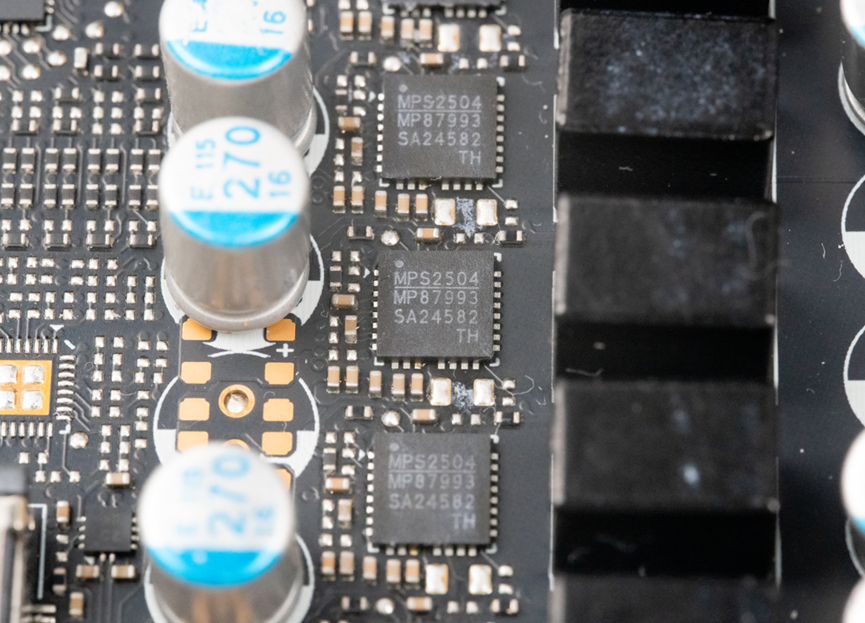

这些MP87993,来自MPS,是一款处理器核心电源Intelli-Phase 单片DrMOS。板子上总共有29个MP87993,可惜没找到这个器件的更多资料。不过有很多显卡用的这个料,比如微星和影驰的5070TI、微星七彩虹影驰技嘉的5080、技嘉微星的5090。

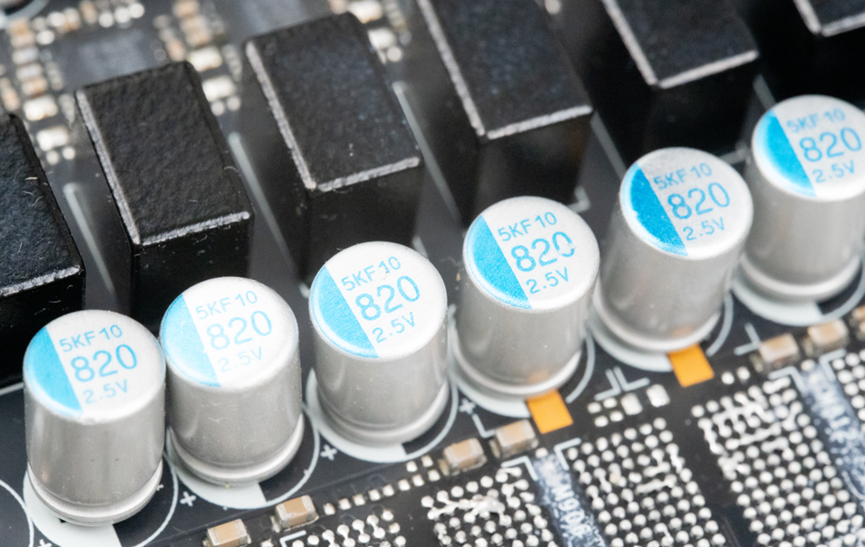

820uF2.5V的输出电容。

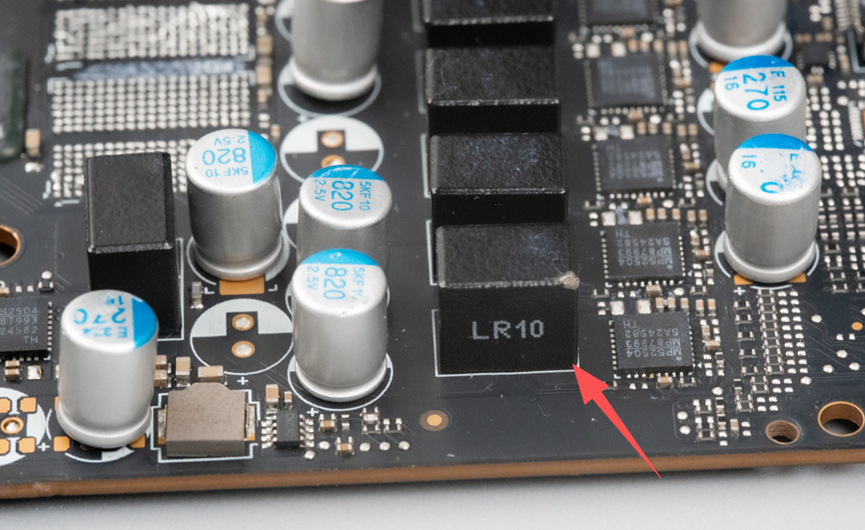

板子上用的电感全是这种直插一体成型电感,丝印LR10。

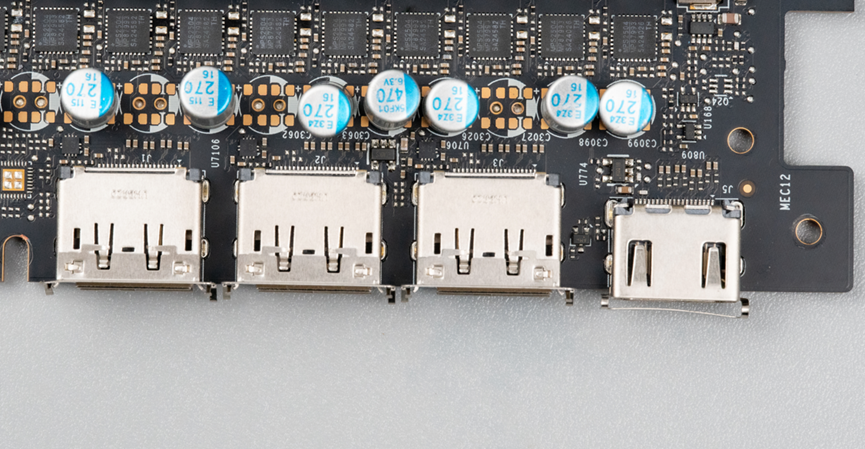

这是这个显卡的所有输出,三个DP和一个HDMI。

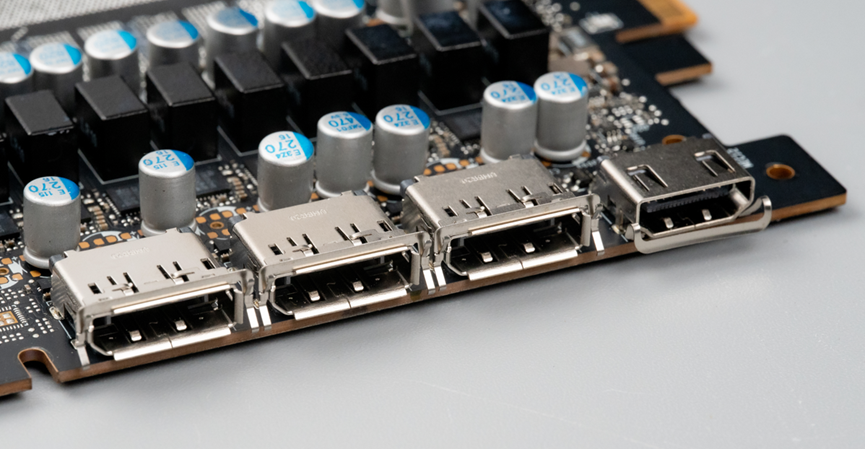

连接器特写。

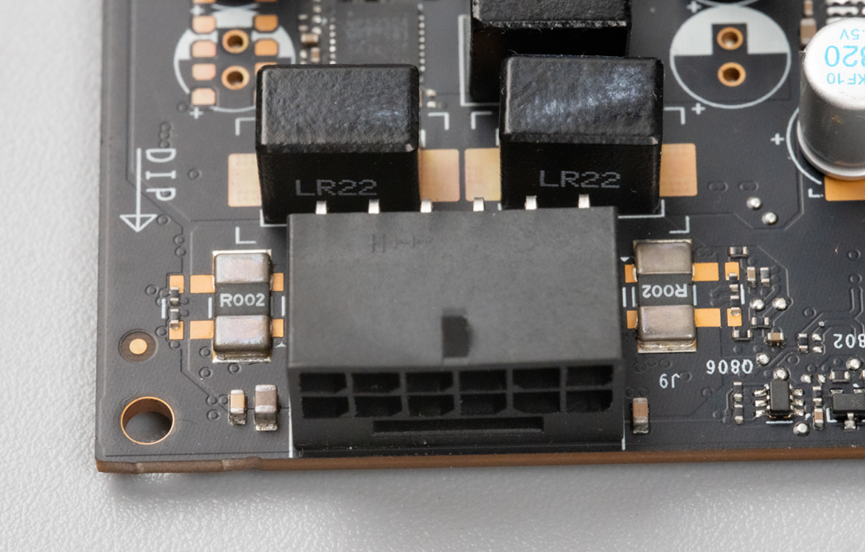

这是整个显卡的供电端子,端子两边各有一个2毫欧的采样电阻。

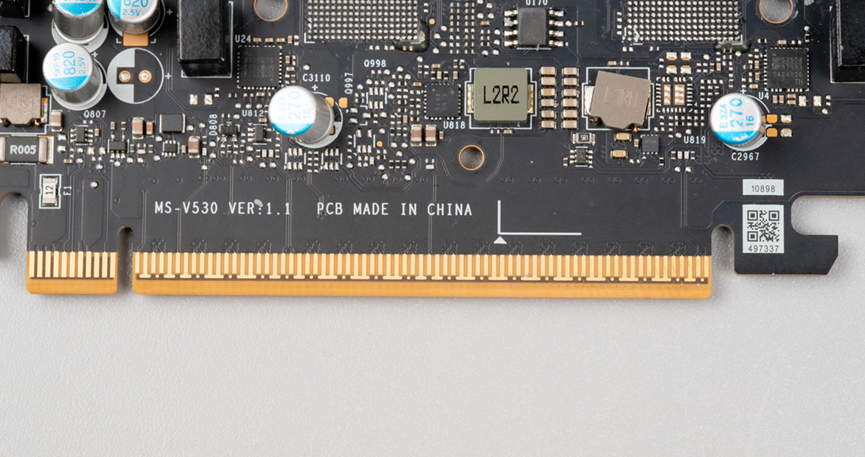

靠近金手指的位置有PCB MADE IN CHINA的丝印,版本V1.1。

金手指细节,所有接地引脚末端都是T字型的。

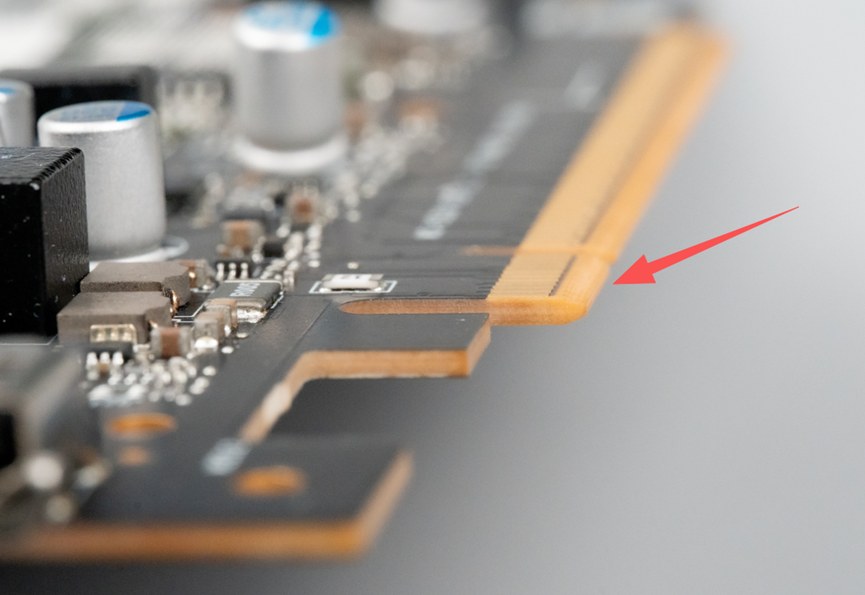

金手指末端有做斜坡处理,从切口看,这种板子不像是铺铜FR-4材料,而是某种高频板常用的基材。

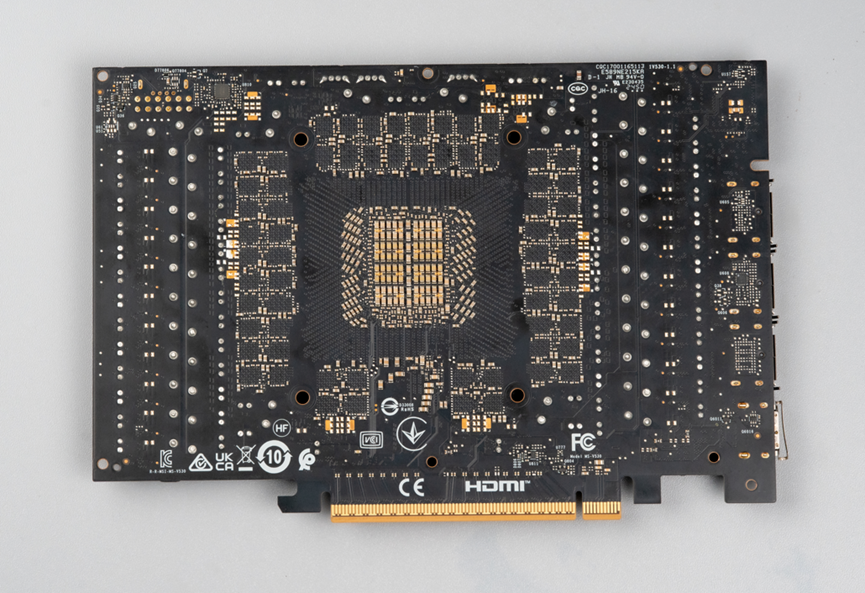

显卡背面。

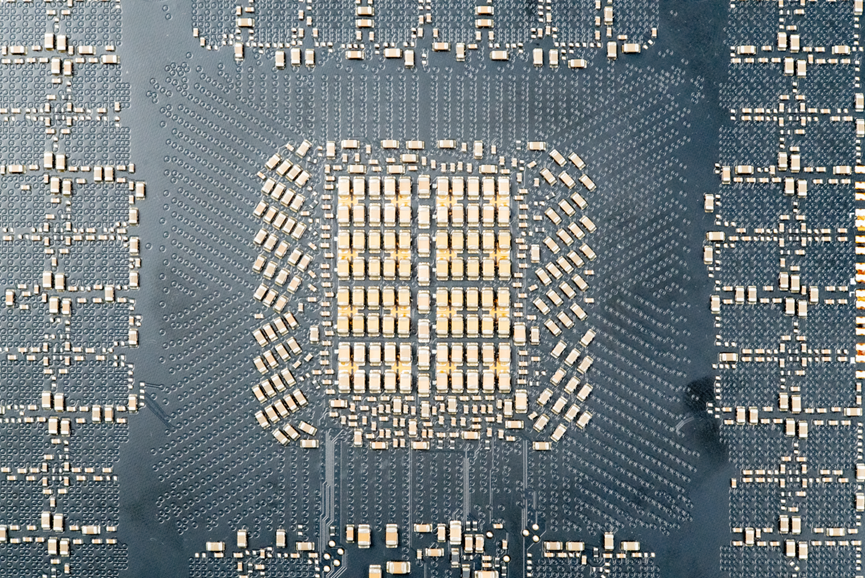

GPU底部、DDR颗粒底部都是密密麻麻的MLCC。GPU扇出孔的排列也很整齐。

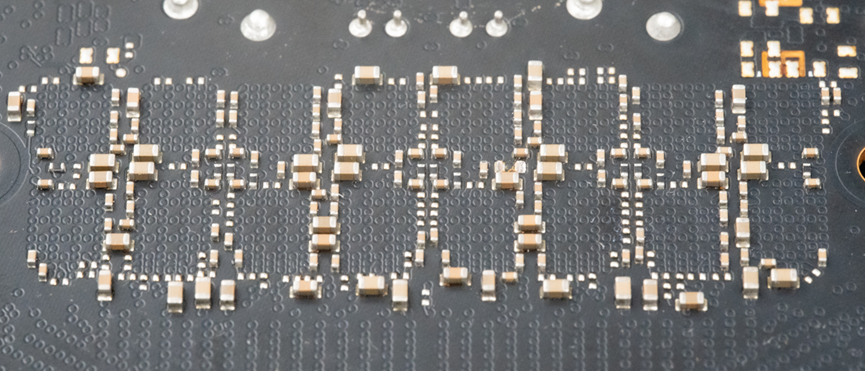

DDR背部的电容和过孔,板子背面没有任何走线,所有的走线都在顶层和内信号层。

板子背面,其中TX差分线上都串有电容。
这个板子的制造日期刚好是24年第五十周,没想到我刚好在25年第50周写它。和它刚被制造好的意气风发身价不菲相比,此时它被搬走了最值钱的GPU和DDR,身价也一落千丈,居然被我30元包邮就全款拿下。
