语音降噪消回音模组A-59F所有应用模式说明

A-59F是一款经过重新设计与全面升级的多功能语音处理模组，核心集成扩音防啸叫、AI ENC降噪、AEC回音消除、BF波束拾音四大核心功能，具备适配性强、集成简便、性能优异的特点。该模组可灵活接入各类全双工通话设备，无论是模拟输入输出设备，还是仅具备数字音频端口的设备，均可便捷对接并发挥最优效果。其采用邮票半孔封装，体积小巧，可通过SMT方式嵌入已成型产品主板，借助自身DAC和ADC功能简化音频电路设计，有效解决设备噪音、杂音、回音、定向拾音等核心痛点，广泛应用于各类音频通话及语音处理场景。

二、核心功能解析

A-59F模组的核心优势在于多功能集成，各功能相互协同，可满足不同场景下的语音处理需求，具体功能如下：

（一）AI ENC智能降噪功能

该功能为模组核心降噪能力，可精准识别并压制除人声之外的各类环境噪音，包括稳态噪音（风扇声、空调声）、非稳态噪音（汽车鸣笛声、金属器件掉落声）、瞬态噪音（拍打敲击声、拍打麦克风本身的声音）及极端噪音（风直吹麦克风的风噪），仅保留清晰的人声语音部分，确保通话及语音识别的准确性。在AI固件降噪模式下，有效降噪指标可达45dB-90dB，人声保留率高、失真小，避免传统降噪出现的“闷音”“伤原声”问题。

（二）AEC回音消除功能

支持高达100dB的喇叭回音消除，可有效解决喇叭与麦克风距离过近、喇叭音量过大导致的回音难题，同时保持全双工通话的流畅度，适配各类需要免提通话、扩音通话的场景。可消除的回音空间延迟时间达100ms，覆盖多数日常及工业场景的回音处理需求，无需额外增加复杂电路即可实现高效回音抑制。

（三）扩音防啸叫功能

新增本地扩音防啸叫功能，延迟时间低至15mS，可实现回音啸叫的完全抑制，适配会议扩音、喊话器、教育培训、导游喊话等场景。解决了传统喊话扩音设备无法选用高灵敏麦克风、啸叫抑制效果差的痛点，同时可配合AI降噪功能，在抑制啸叫的同时过滤环境噪音，提升扩音音质。

（四）BF波束拾音功能

仅在双数字麦克风模式下可用，支持两种波束拾音方式：双麦单波束单输出、双麦双波束双输出。波束拾音可实现定向拾音，具备可调节的中轴角度和拾音范围角度（默认中轴角度90度，拾音范围60度，可通过固件参数调整），能精准聚焦目标拾音方向，过滤非目标方向的噪音，适用于需要定向拾音、双通道独立拾音的场景（如智能工牌、双分区翻译设备）。

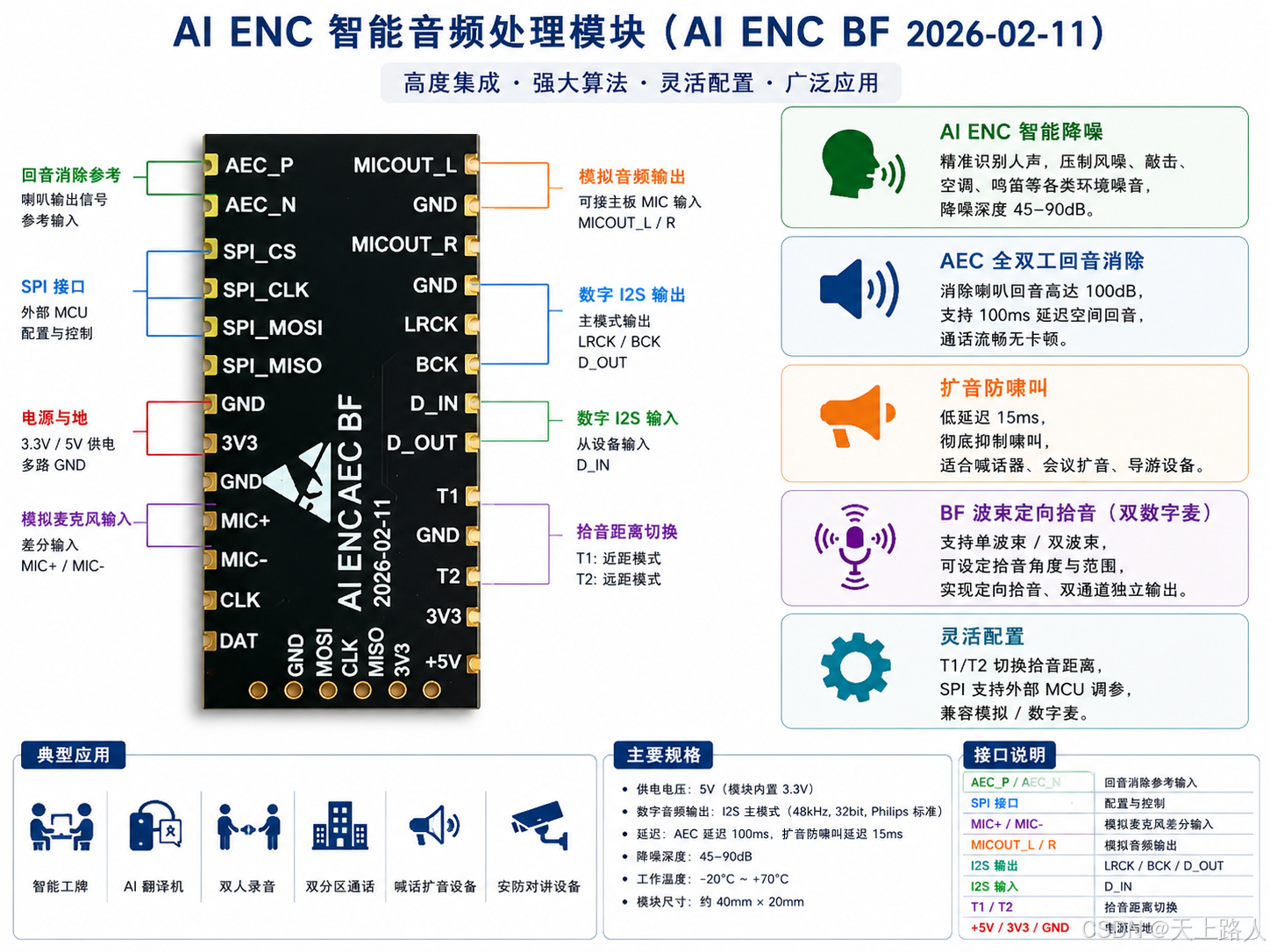

（五）其他辅助功能

1. 双麦克风模式可选：支持模拟麦克风和数字麦克风双模式（不同固件适配），数字麦克风模式下可实现双麦波束拾音功能；

2. 多端口适配：具备模拟音频输入输出、I2S数字音频输入输出端口，预留SPI控制端口，方便客户更改工作参数，适配不同设备的设计需求；

3. 工作参数可调：通过T1、T2端口的组合设置，可切换不同的拾音距离或AI降噪等级，适配近距离、中距离、远距离及超远距离拾音场景。

三、核心性能指标

A-59F模组的电气性能稳定，适配多种工作环境，核心性能指标严格遵循规格书标准，具体如下表所示（数据来源于A-59F规格书，精准无偏差）：

性能类别

具体指标

说明

电源参数	输入电压：3V~3.3V（端口12）或4V~5.25V（端口13）；静态电流：65mA-70mA	两个电源端口二选一，适配不同设备的电源设计
音频输入输出	1. MIC模拟输入端口阻抗10KΩ，单端最大幅度0.2Vpp；2. LINE IN模拟参考音频单端输入端口阻抗10KΩ，最大幅度1.2Vpp；3. MIC OUT模拟音频输出阻抗120Ω，最大输出幅度2.3Vpp，信噪比100dB；4. I2S数字音频：采样率48khz，位深32bit，飞利浦标准对齐，主模式	支持模拟、数字双模式输入输出，数字传输可避免干扰串扰
拾音与降噪	1. 拾音范围：10cm-500cm（不同固件不同，波束定向拾音不按此范围）；2. 有效降噪：45dB-90dB（AI固件模式）；3. 回音消除：100dB，可消除100ms空间延迟回音	拾音距离可通过T1、T2端口切换，降噪、回音消除效果适配复杂环境
防啸叫与延迟	扩音防啸叫模式延迟时间15mS	低延迟确保扩音流畅，无卡顿、无啸叫
工作环境	常规工作温度：-20℃~70℃；工业级定制：-40℃~85℃（更换主芯片）	适配常规及工业恶劣环境，稳定性强
物理规格	体积：长37.5mm，宽16mm；封装：邮票半孔；半孔焊盘：长1.5mm，宽0.75mm	体积小巧，可通过SMT方式嵌入，适配小型设备
数字麦克风供电	端口19输出3.3V电压，最大负载电流≤30mA	为外部数字麦克风供电，建议外部有3.3V电源时优先使用外部供电

四、适用应用场景

A-59F模组凭借多功能集成、适配性强、体积小巧、性能稳定的特点，广泛应用于各类音频通话、语音处理及扩音设备，覆盖民用、工业、安防等多个领域，具体场景如下，均来源于规格书明确说明：

（一）民用及消费电子场景

1. 智能家居类：智能小区、别墅门禁通话对讲系统，智能家居通话设备，老人、小孩、宠物监护仪；

2. 车载类：车载蓝牙通话系统，车载语音识别智能设备；

3. 教育及办公类：智能远程多媒体教育通话系统，企业远程会议设备，会议扩音设备；

4. 便携设备类：小蜜蜂喊话器，导游喊话设备，智能工牌，双分区翻译设备。

（二）工业及安防场景

1. 工业呼叫类：矿山矿井呼叫报警系统，工业语音终端；

2. 安防监控类：安防监控通话设备，楼宇通话系统；

3. 服务类：银行客服通话系统，停车场/公共场所门卡、自助服务系统的通话对讲。

（三）特殊需求场景

双定向拾音设备，双通道独立录音设备，需要定向拾音、强效降噪、回音抑制的专用音频设备。

五、各类连接模式详细解析

A-59F模组支持多种连接模式，可适配模拟、数字不同输入输出方式的设备，涵盖单/双麦克风、模拟/数字音频传输、扩音/通话等各类场景，共10种核心连接模式，每种模式的连接逻辑、适配场景及注意事项如下，严格遵循规格书设计说明：

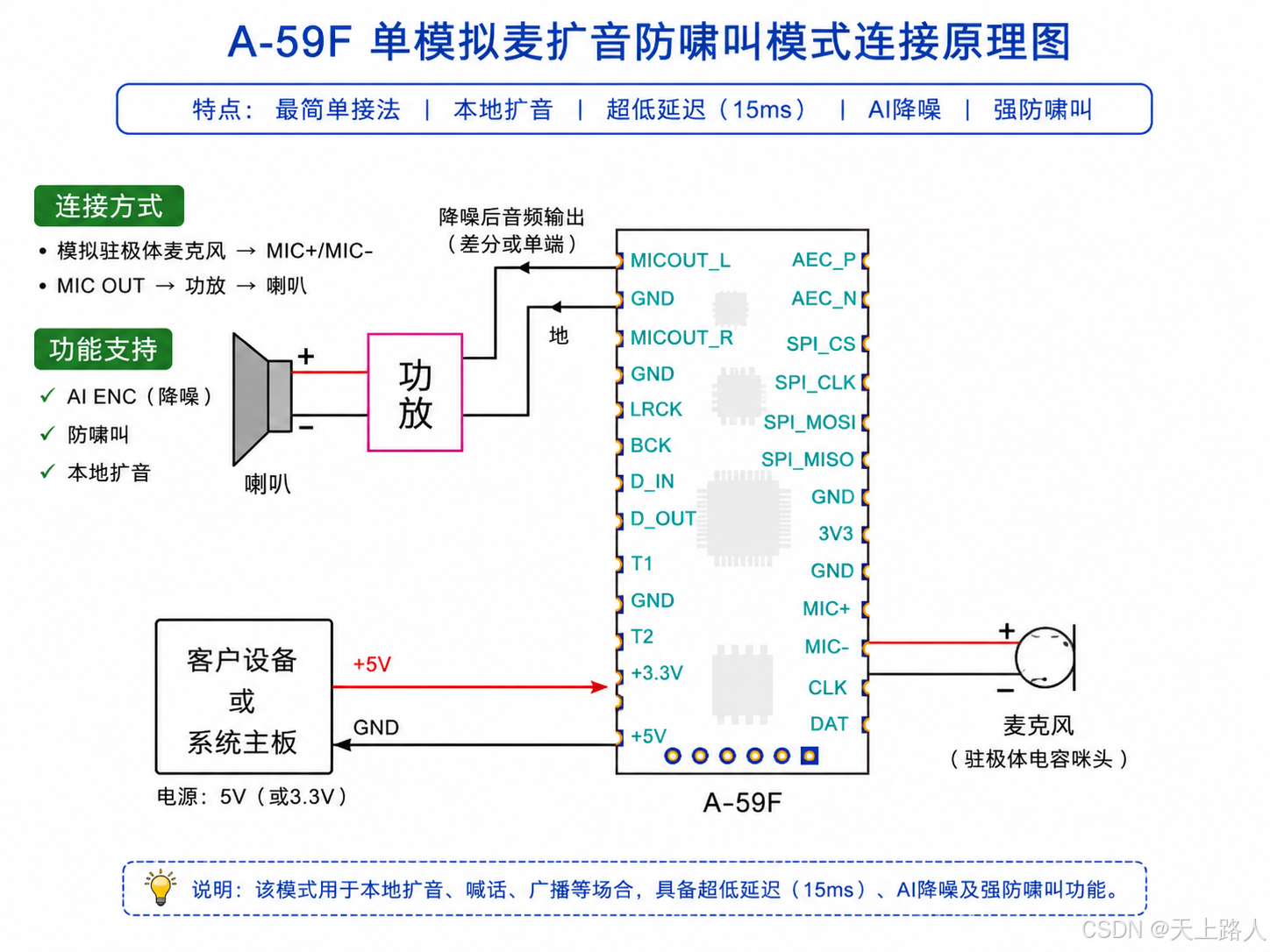

（一）模式一：单模拟麦克风扩音防啸叫

1. 连接逻辑：仅需为模组供电，接入模拟驻极体电容麦克风，将模组1脚（MIC OUT L）输出的音频信号接入后级功放放大电路，推动喇叭播放麦克风声音；

2. 核心特点：连接简单，延迟时间15毫秒，同时具备AI降噪功能，可压制环境噪音；

3. 适配场景：本地设备扩音、喊话、广播，如小蜜蜂喊话器、会议扩音、导游喊话设备；

4. 注意事项：喇叭与麦克风的距离建议大于人与麦克风的距离，减少啸叫抑制后的失真；可更换固件，支持数字麦克风输入，提升抗干扰能力。

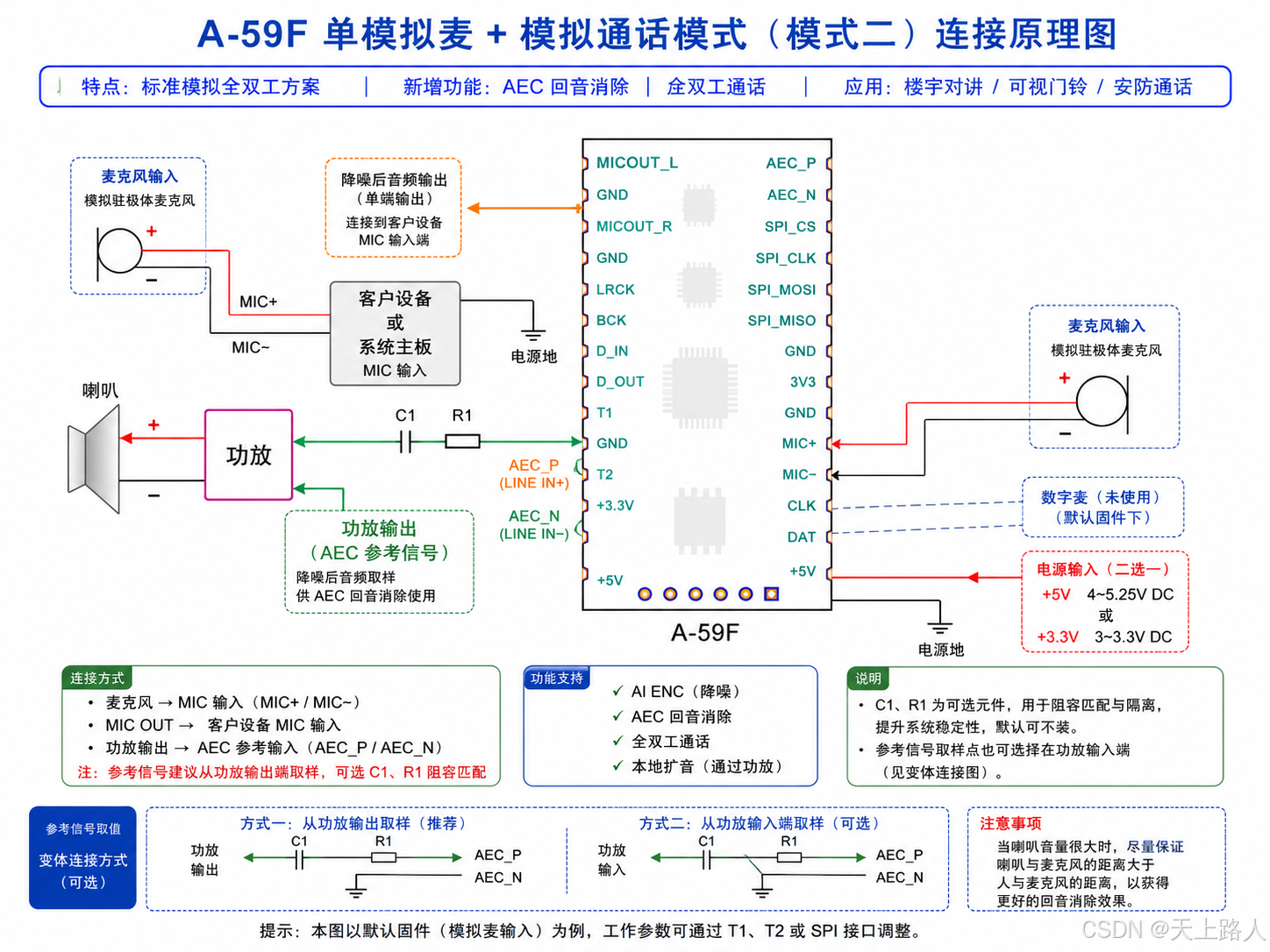

（二）模式二：单模拟麦克风+模拟输入输出连接通话

1. 连接逻辑：模组接入模拟麦克风，MIC OUT端口（1、3脚）输出模拟音频至后端设备，消回音参考信号接在功放后端（或前端），适配设备的模拟输入输出方式；

2. 核心特点：适配绝大部分通话设备主板的模拟输入输出设计，同时具备AI降噪、AEC回音消除功能；

3. 适配场景：各类模拟音频通话设备，如传统对讲机、模拟门禁对讲设备；

4. 注意事项：不确定功放输入端信号幅度时，可预留C1、R1阻容匹配，常规情况下可直接连接。

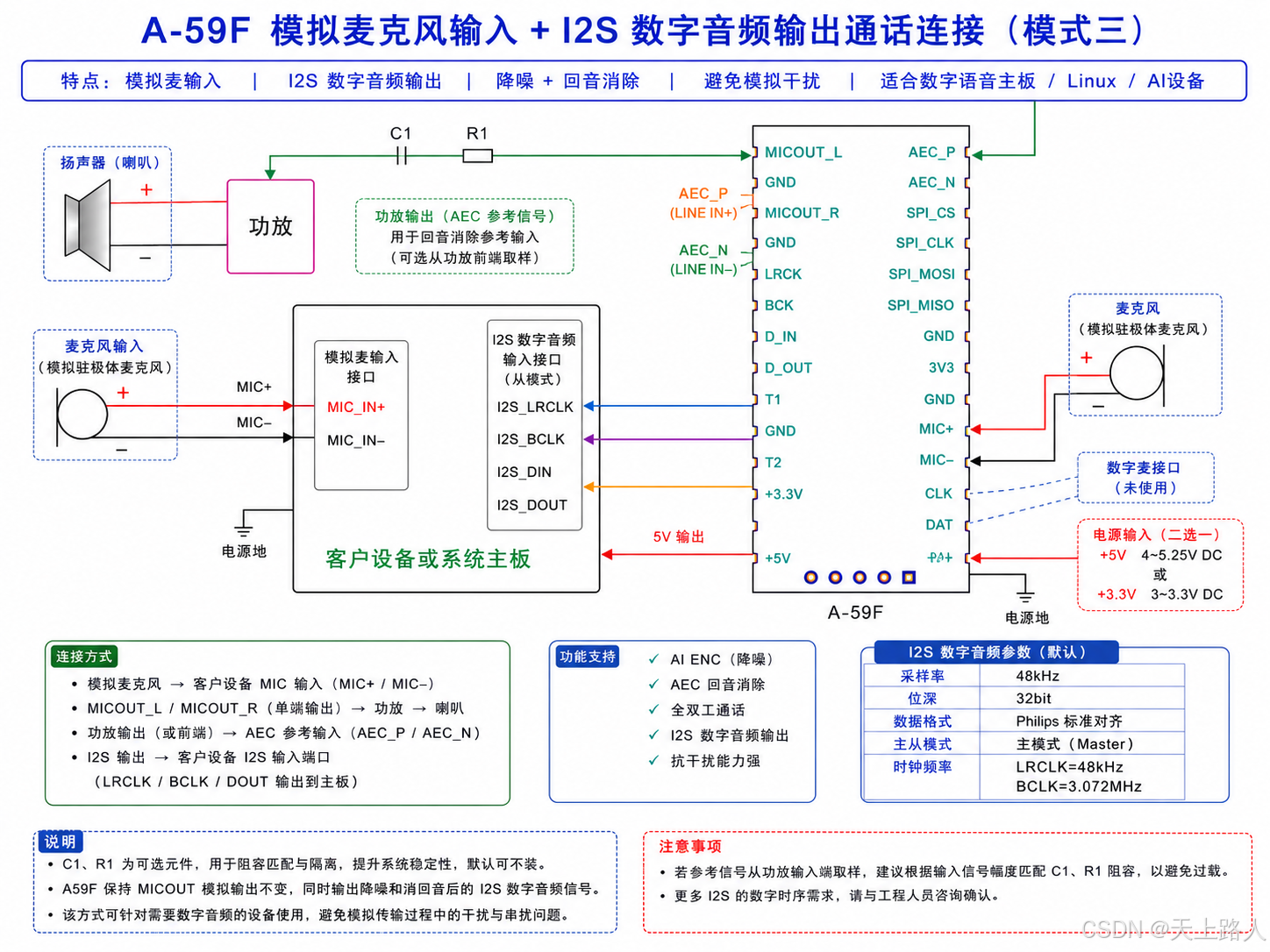

（三）模式三：模拟麦克风输入+数字音频输出通话

1. 连接逻辑：模组接入模拟麦克风，同时通过I2S数字音频端口（5-8脚：LRCK、BCLK、D_IN、D_OUT）输出降噪、消回音后的数字音频信号至后端设备，模拟音频输出可保持不变；

2. 核心特点：数字音频传输可避免传输过程中的干扰串扰，保证音频信噪比，适配有数字音频输入端口的设备；

3. 适配场景：具备I2S数字端口的通话设备，如智能会议机、数字对讲机；

4. 注意事项：I2S数字音频默认格式为48khz采样率、32bit位深、飞利浦标准对齐，主模式；消回音参考信号可从功放输出端或前端取值。

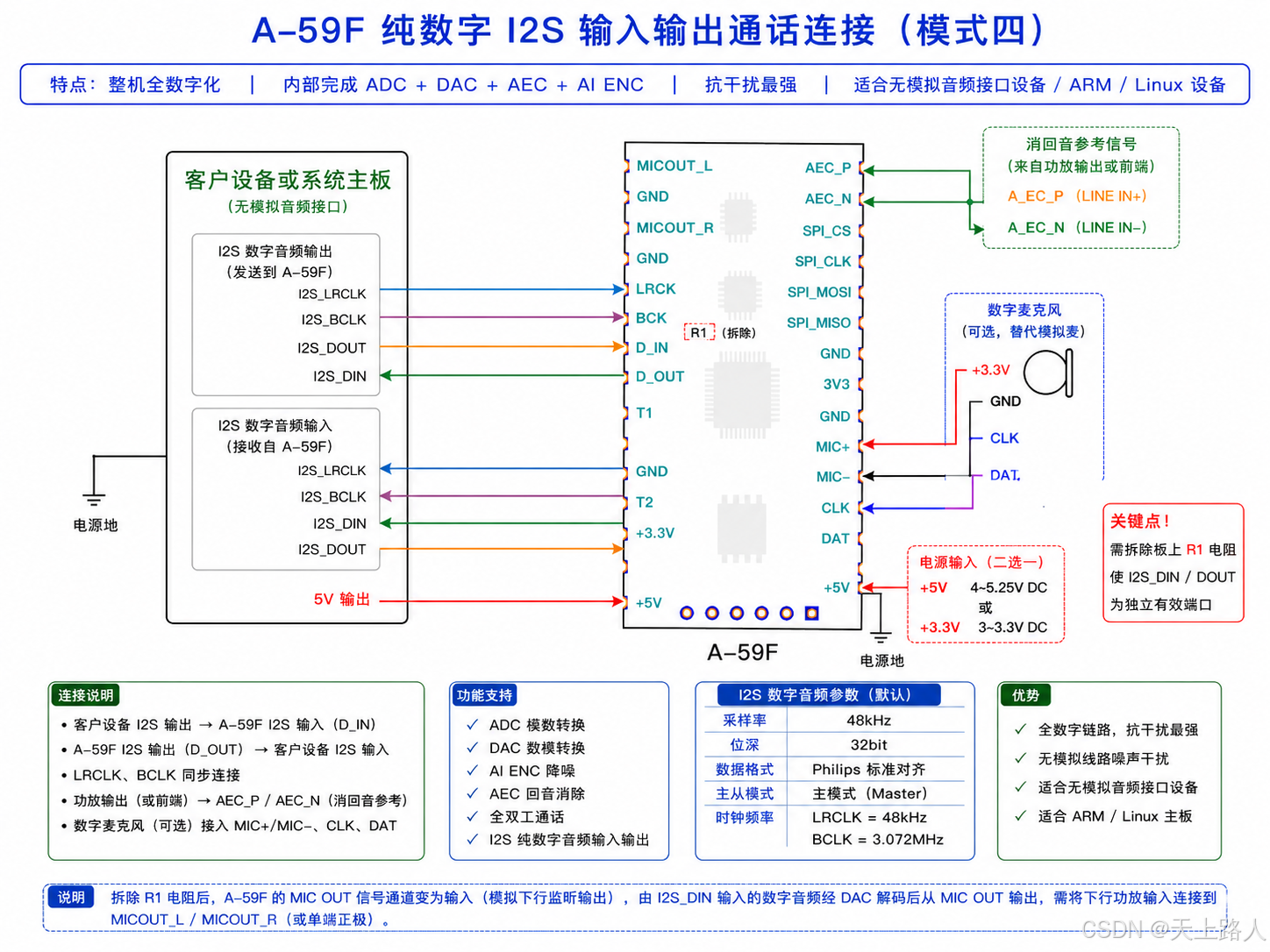

（四）模式四：模拟麦克风输入+纯数字音频输入输出连接通话

1. 连接逻辑：拆除模组预留电阻R1，使I2S DAT输入（D_IN）和输出（D_OUT）成为独立端口，接入设备的I2S数据输出和输入端口；MIC OUT端口变为输入，接入下行功放输入端，消回音参考信号从MIC OUT正极取值；

2. 核心特点：全数字音频传输，最大化保留音频信噪比，适配完全无模拟输入输出的设备；

3. 适配场景：纯数字音频设备，如高端数字通话终端、纯数字会议系统；

4. 注意事项：必须拆除R1电阻，否则I2S端口无法正常独立工作；消回音参考信号可根据需求接在功放输出后，增加阻容隔离和分压。

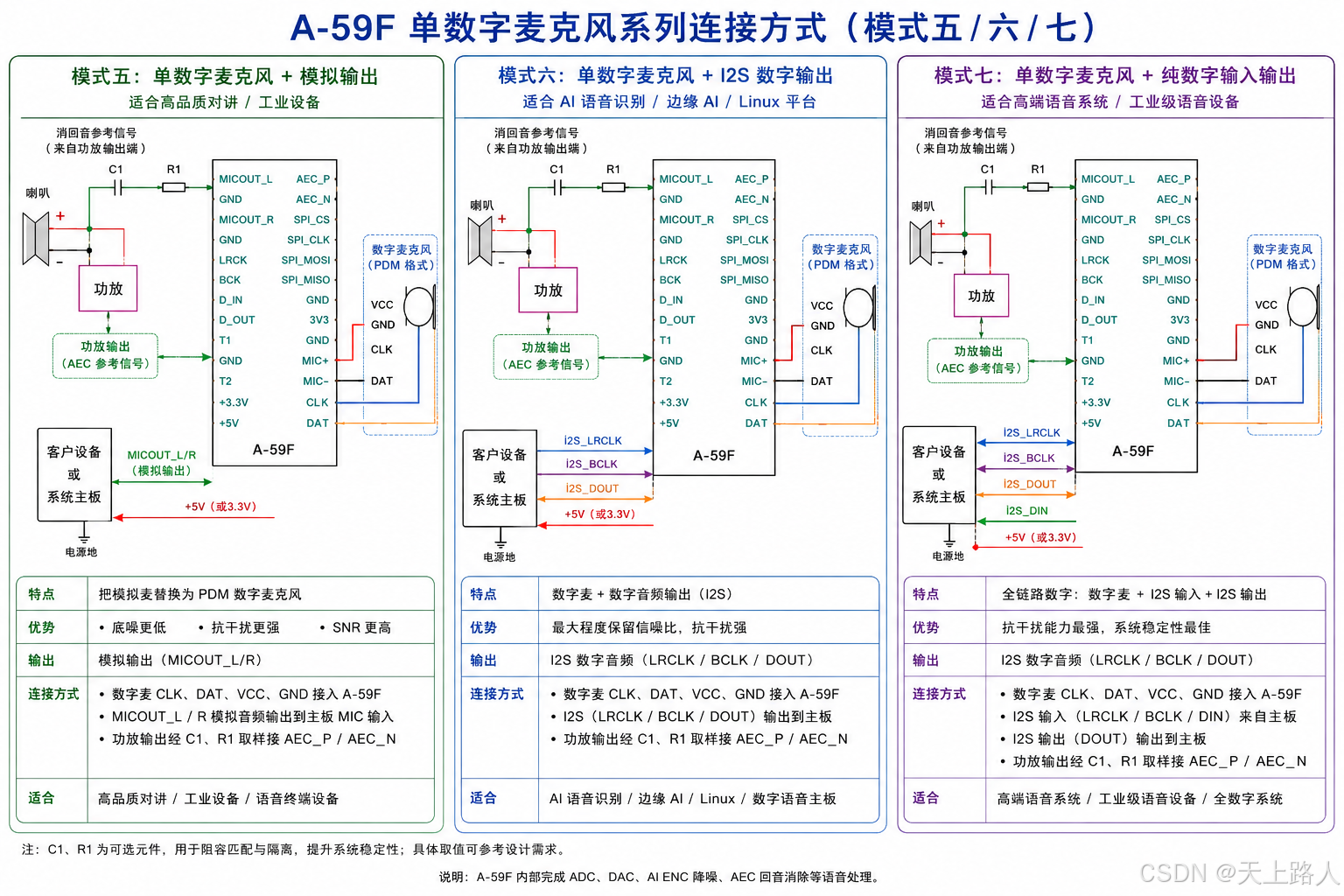

（五）模式五：单数字麦克风输入+模拟音频连接输出通话

1. 连接逻辑：更改模组固件，将模拟麦克风替换为数字麦克风，其他连接方式与模式二一致，模拟输出接入后端主板设备，消回音参考信号从功放输出端（或前端）取值；

2. 核心特点：利用数字麦克风高信噪比、抗干扰强的优势，减少底噪，同时具备AI降噪、回音消除功能；

3. 适配场景：对底噪要求高的模拟输出通话设备，如高端对讲机、车载通话设备；

4. 注意事项：数字麦克风供电可选用模组19脚输出（≤30mA）或外部3.3V电源，优先推荐外部供电。

（六）模式六：单数字麦克风输入+数字音频输出通话

1. 连接逻辑：更改模组固件，将模拟麦克风替换为数字麦克风，其他连接方式与模式三一致，通过I2S数字端口输出音频至后端设备；

2. 核心特点：数字麦克风+数字音频传输，双重抗干扰，音质更纯净，适配有数字音频端口且对底噪敏感的设备；

3. 适配场景：高端数字通话设备、智能语音终端；

4. 注意事项：消回音参考信号取值可参考模式三，根据设备设计调整。

（七）模式七：单数字麦克风输入+纯数字音频输入输出连接通话

1. 连接逻辑：更改模组固件，将模拟麦克风替换为数字麦克风，其他连接方式与模式四一致，拆除R1电阻，全数字音频传输；

2. 核心特点：全数字传输，最大化保留音频信噪比，抗干扰能力最强，无模拟信号传输的干扰问题；

3. 适配场景：高端纯数字音频设备、工业级数字通话终端；

4. 注意事项：需匹配对应固件，拆除R1电阻，确保I2S端口独立工作。

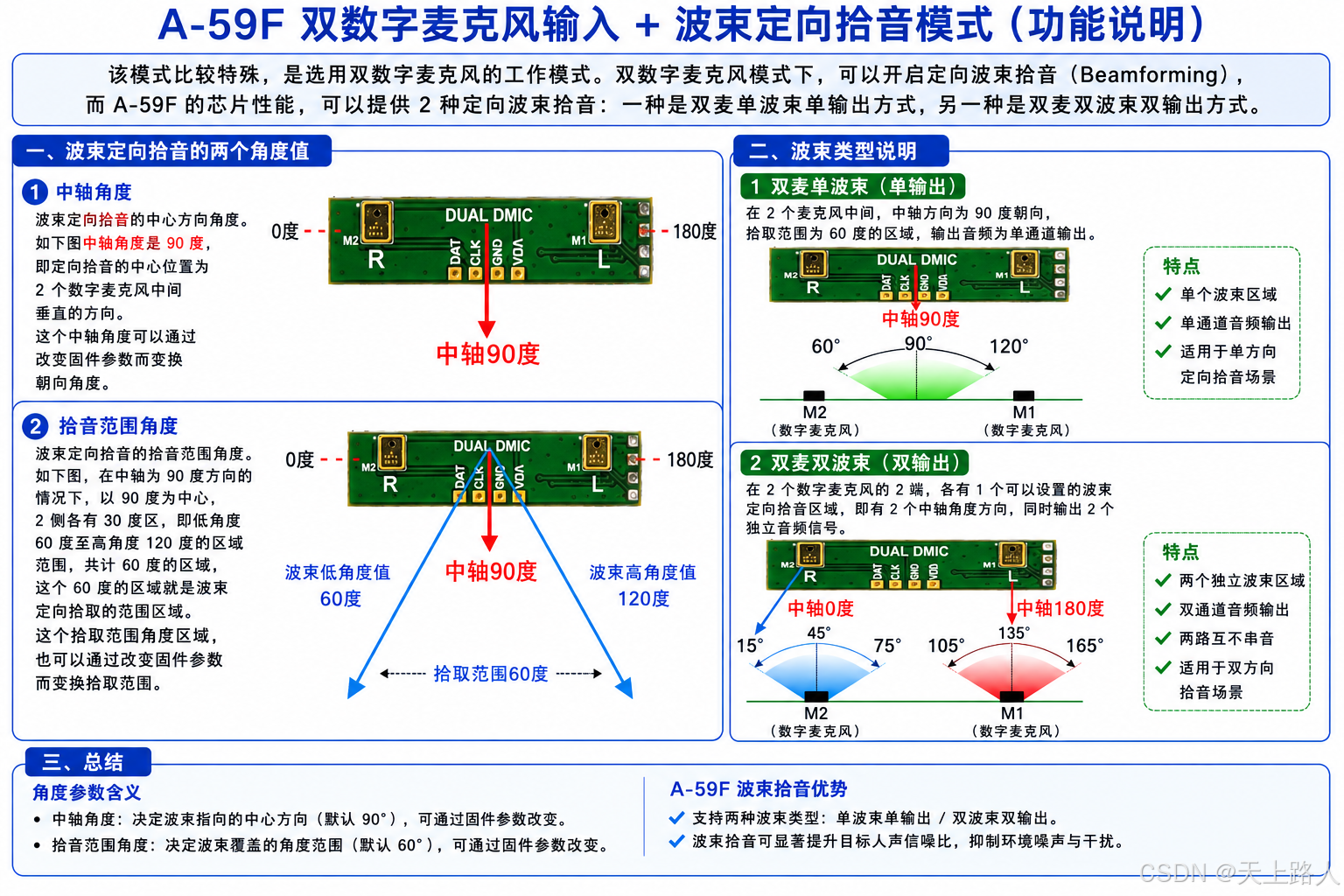

双麦波束定向拾音

BF（Beamforming）说明

A-59F 支持：

1、单波束模式

• 一个定向区域
• 单通道输出

2、双波束模式

• 两个独立定向区域
• 双通道输出
• 两路互不串音

支持：

• 波束角度调节
• 覆盖范围调节

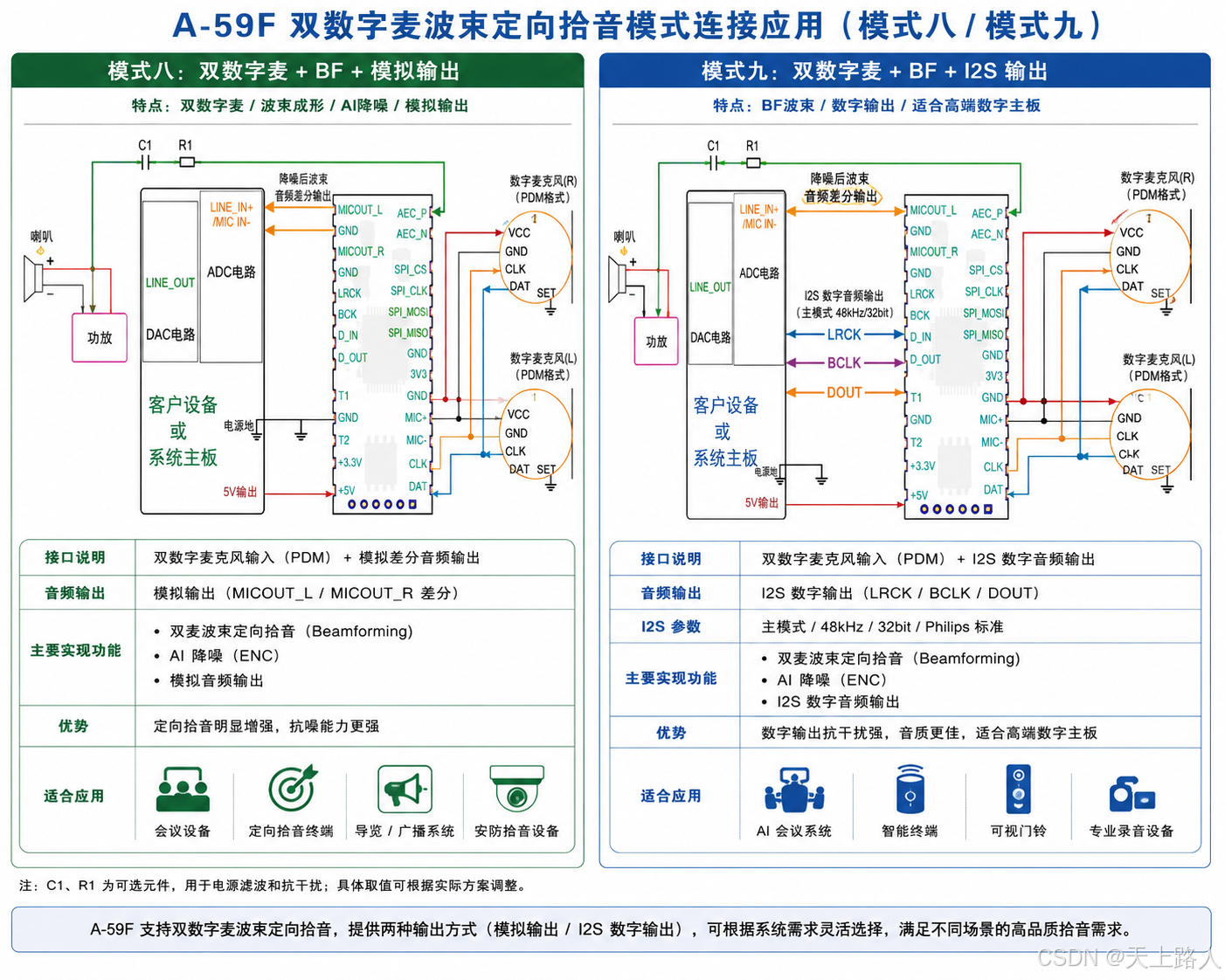

（八）模式八：双数字麦克风输入+波束定向拾音+模拟连接通话

1. 连接逻辑：接入两个数字麦克风，开启波束定向拾音功能（单波束），模拟输出接入后端主板设备，消回音参考信号从功放输出端（或前端）取值；

2. 核心特点：具备定向拾音+AI降噪+回音消除功能，可精准聚焦目标拾音方向，过滤非目标噪音；

3. 适配场景：无USB接口、需要定向拾音的模拟通话设备，如定向会议麦、安防拾音设备；

4. 注意事项：需选用双数字麦克风固件，波束拾音角度可通过固件参数调整。

（九）模式九：双数字麦克风输入+波束定向拾音+数字音频连接通话

1. 连接逻辑：接入两个数字麦克风，开启波束定向拾音功能（单波束），通过I2S数字端口输出音频至后端设备，消回音参考信号从功放输出端（或前端）取值；

2. 核心特点：定向拾音+数字音频传输，适配有数字音频端口、需要定向拾音的设备；

3. 适配场景：数字会议系统、定向语音识别设备；

4. 注意事项：I2S端口参数需与后端设备匹配，波束拾音角度可调整。

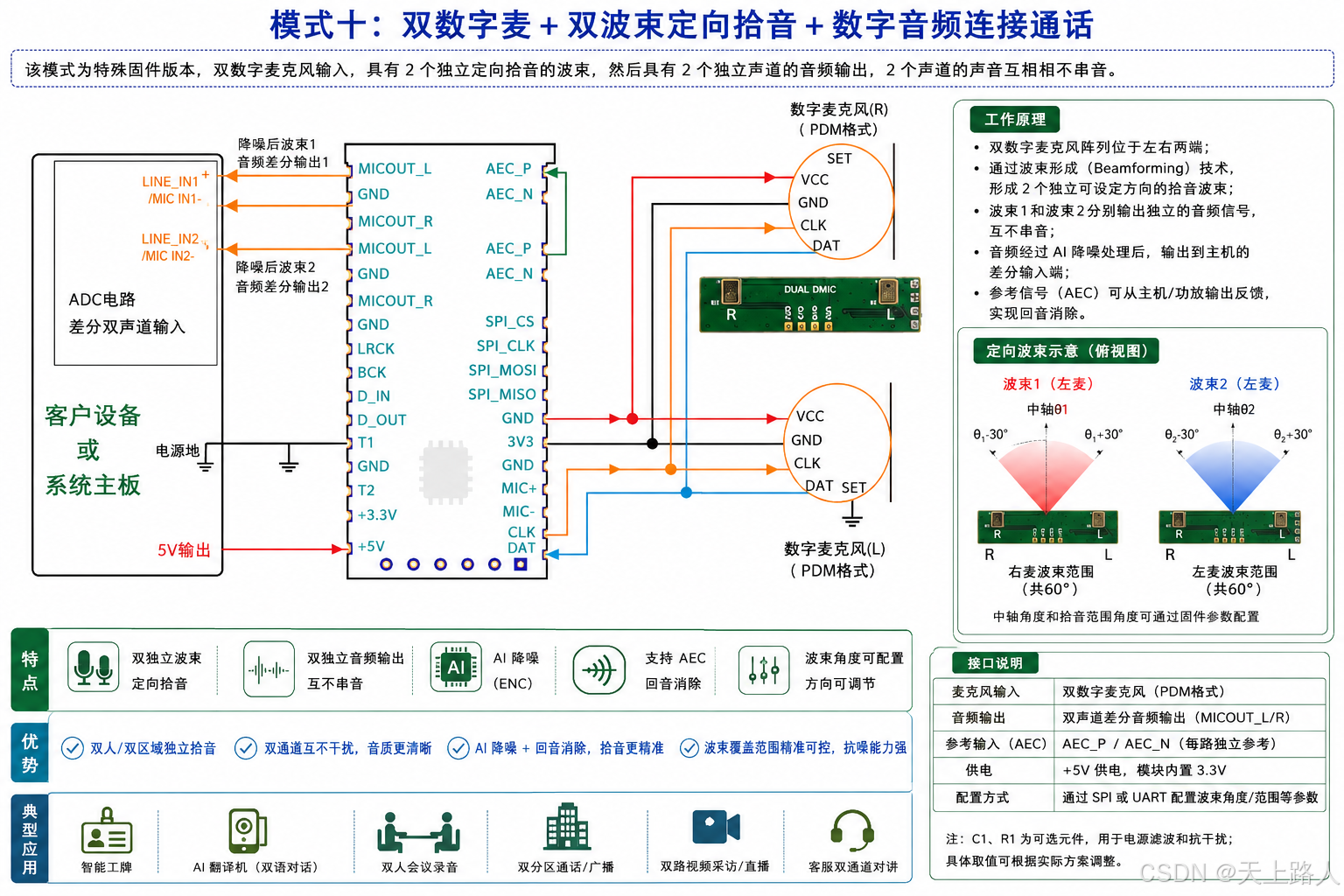

（十）模式十：双数字麦克风输入+双波束定向拾音+数字音频输出通话

1. 连接逻辑：选用特殊固件，接入两个数字麦克风，开启双波束定向拾音功能，两个波束各有独立中轴角度和拾音范围，通过I2S端口输出两个独立声道音频，互不串音；

2. 核心特点：双波束独立拾音，边界清晰，可精准过滤非目标噪音，两个声道互不干扰；

3. 适配场景：智能工牌、双分区翻译设备、双通道独立录音设备、双通道独立拾音通话设备；

4. 注意事项：需选用专用固件，波束角度和拾音范围可通过固件参数调整，具体可咨询厂家技术人员。

六、连接模式选择建议

为帮助客户快速选择适配的连接模式，结合场景需求和设备类型，给出以下选择建议：

1. 仅需扩音、喊话：优先选择模式一（单模拟麦克风扩音防啸叫），连接简单、成本低，适配各类喊话设备；

2. 传统模拟通话设备：选择模式二（单模拟麦克风+模拟输入输出），无需更改设备原有模拟电路，快速集成；

3. 数字音频设备、对底噪敏感：选择模式三、六（单麦数字/模拟+数字输出），避免干扰，提升音质；

4. 纯数字设备：选择模式四、七（纯数字输入输出），全数字传输，抗干扰能力最强；

5. 需要定向拾音（单波束）：选择模式八、九（双数字麦+波束拾音+模拟/数字输出），适配会议、安防等定向拾音场景；

6. 需要双通道独立拾音：选择模式十（双数字麦+双波束+数字输出），适配智能工牌、翻译设备等特殊需求。

七、应用注意事项

结合A-59F模组的规格特性，为确保模组稳定工作、发挥最优性能，应用过程中需注意以下事项：

1. 电源供电：端口12（3.3V）和端口13（5V）二选一，不可同时供电，避免模组损坏；

2. 数字麦克风供电：模组19脚输出3.3V电压，最大负载电流≤30mA，避免短路，优先使用外部3.3V电源供电；

3. 工作参数切换：通过T1、T2端口组合切换拾音距离或降噪等级，默认高电平为中距离（0.5-2米），具体组合可参考规格书；

4. SPI端口使用：模组上电2秒后进入工作状态，外部MCU需延迟1秒后再进行控制，SPI端口为从模式，具体时序需咨询厂家技术人员；

5. 模拟输出适配：模拟输出幅度为2.3Vpp，接入小信号后端设备时，需增加阻容分压电路，避免信号削顶、爆音；

6. 固件选择：不同连接模式、麦克风类型需匹配对应固件，波束拾音、双麦模式需选用专用固件，可咨询厂家获取；

7. 环境适配：常规工作温度为-20℃~70℃，工业级场景需提前沟通，更换主芯片实现-40℃~85℃工作温度；

8. 包装与存储：模组采用防静电PVC吸塑托盘包装，最小包装240PCS（10托盘），存储时需注意防静电、防潮。

八、应用总结

A-59F多功能语音处理模组作为一款集成AI ENC降噪、AEC回音消除、扩音防啸叫、BF波束拾音的高性能模组，具备适配性广、集成简便、性能稳定、功能全面的核心优势。其丰富的连接模式可适配模拟、数字不同类型的设备，覆盖民用、工业、安防等多个应用场景，既能解决传统音频设备的噪音、回音、啸叫等痛点，又能通过定向拾音、数字传输等功能提升语音处理质量。

在实际应用中，客户可根据自身设备类型（模拟/数字）、场景需求（扩音/通话/定向拾音）、性能要求（降噪等级/拾音距离），选择对应的连接模式和固件，同时遵循应用注意事项，可实现模组的快速集成和稳定工作。A-59F模组凭借“多功能集成、低成本、易集成”的特点，可有效帮助客户简化音频电路设计、降低研发成本、提升产品竞争力，是各类语音处理设备的优选核心模组。
