三端线性稳压器MST5433的dropout的测试方法

三端线性稳压器MST5433的dropout的测试方法

1，三端线性稳压器（下文简称为LDO）之前提过使用贴片电容串联贴片电阻的方案可以有效的过滤输入浪涌电流，使用该方法可以在一定条件下替代电解电容。本次将重点讲述LDO的dropout的测试方法。

2，在很多IC设计公司进行人员面试时经常问到什么是LDO的dropout，很多应聘者都无法准确答出。这归咎于没有很好的理解三端线性稳压器的隐藏最深的特点，就是它本身可以被看做是一个MOS管，而当MOS管的彻底导通时，它本身就可以看做是一个很小的电阻，该电阻值与此时通过MOS管的电流值的乘积就是此电流所对应的dropout。

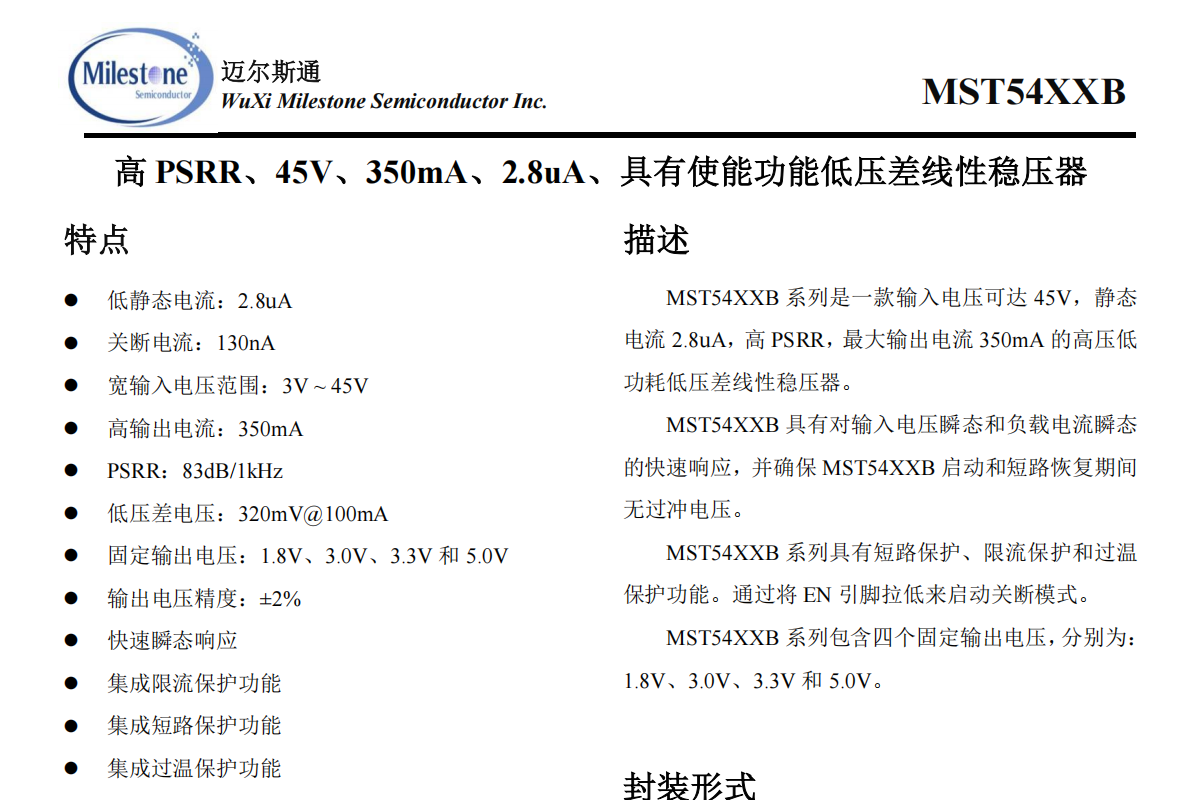

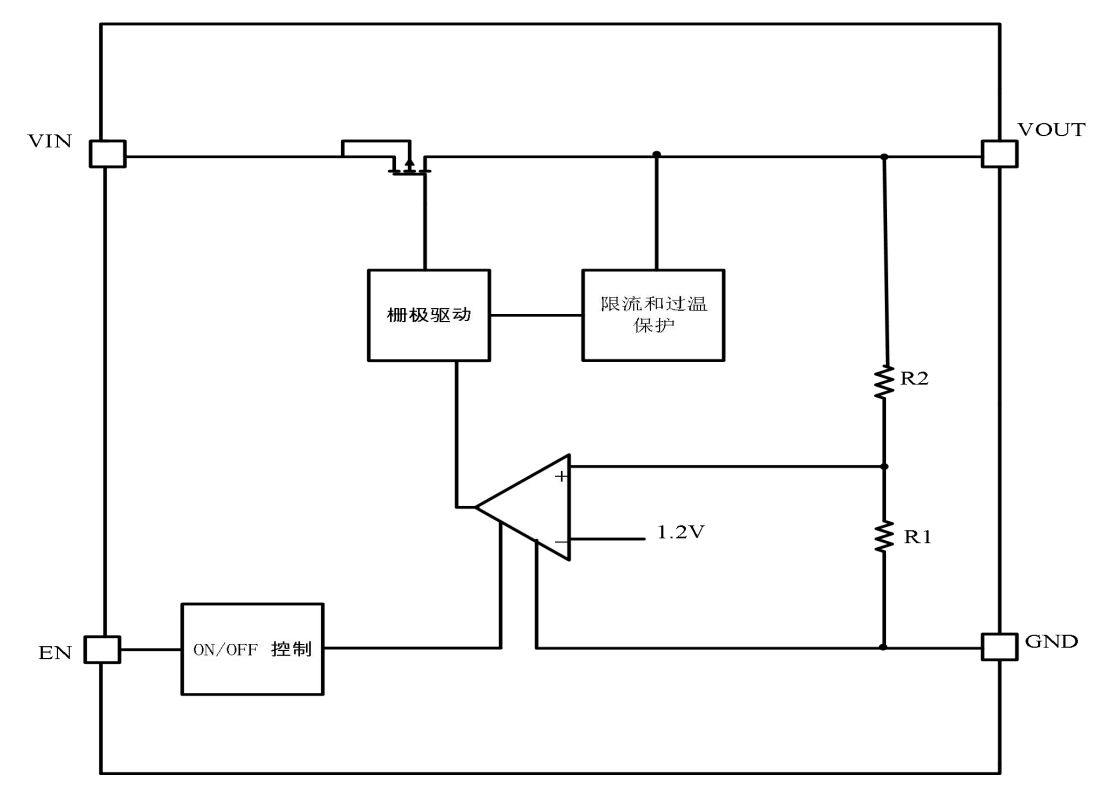

3，如上图现以MST5433BTS或MST5633BTS为例，该两颗LDO均为高压超低功耗LDO，其中MST5433BTS采用45V工艺平台，MST5633BTS采用60V工艺平台。两者在dropout的测试上方法相同。可根据下图BLOCK看出VIN于VOUT中间存在MOS管，测试该MOS管内阻与电流乘积就可测试出dropout。

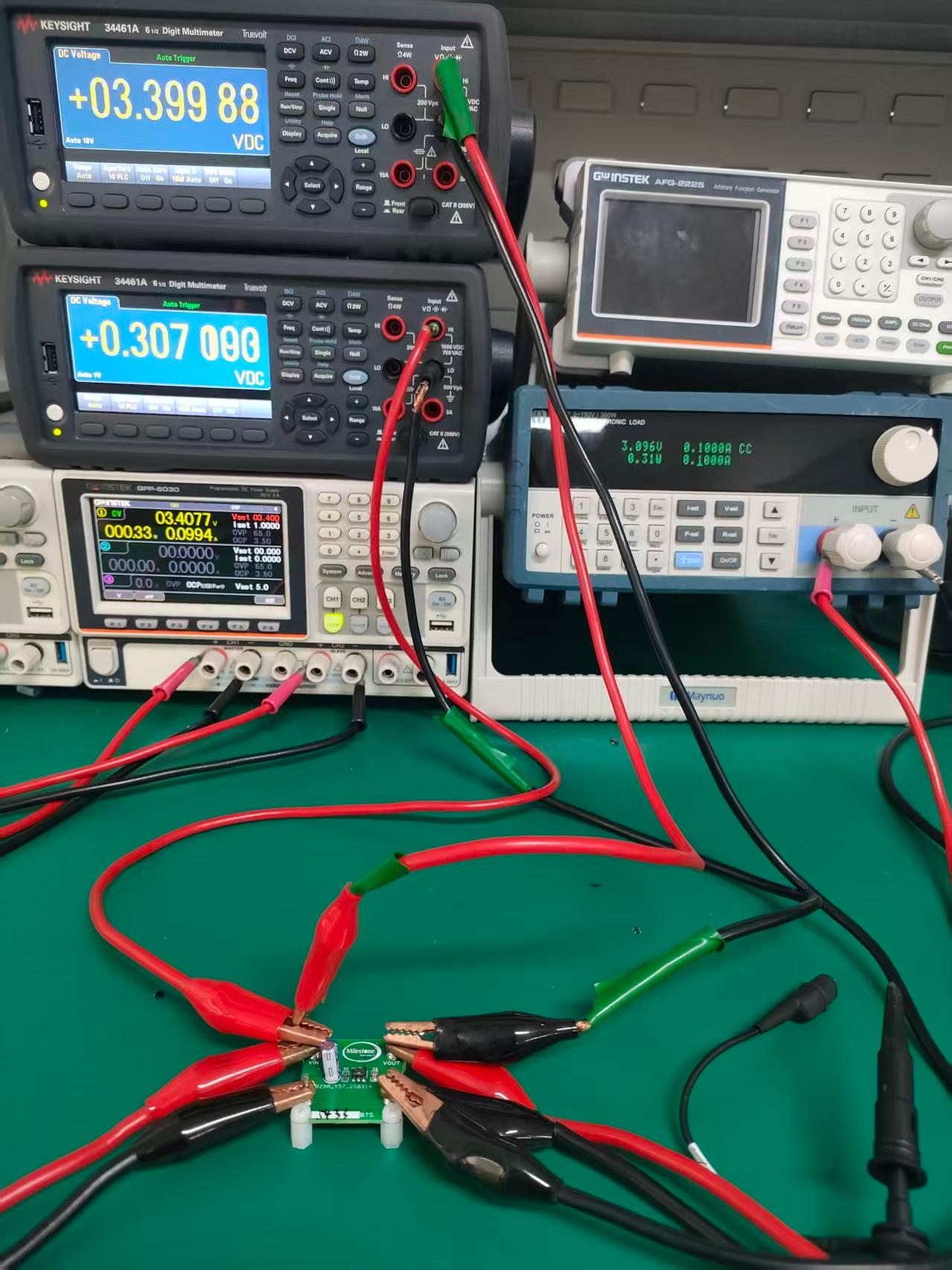

（1）第一种测试方法：现将输入电压调节至输出+1V（MST5433BTS固定输出电压为3.3V则将输入调节至4.3V），然后打开负载仪定电流模式定电流至100mA（以100mA时dropout为例）然后逐步下调输入电压为输出电压（MST5433BTS固定输出电压为3.3V）+0.1V（即输入电压调节至3.4V）使用六位半高精度万用表（普通万用表精度不够误差较大）测量输入端与输出端电压压差，测得的此压差值就是MST5433BTS在100mA时的dropout。设备接法如下图：

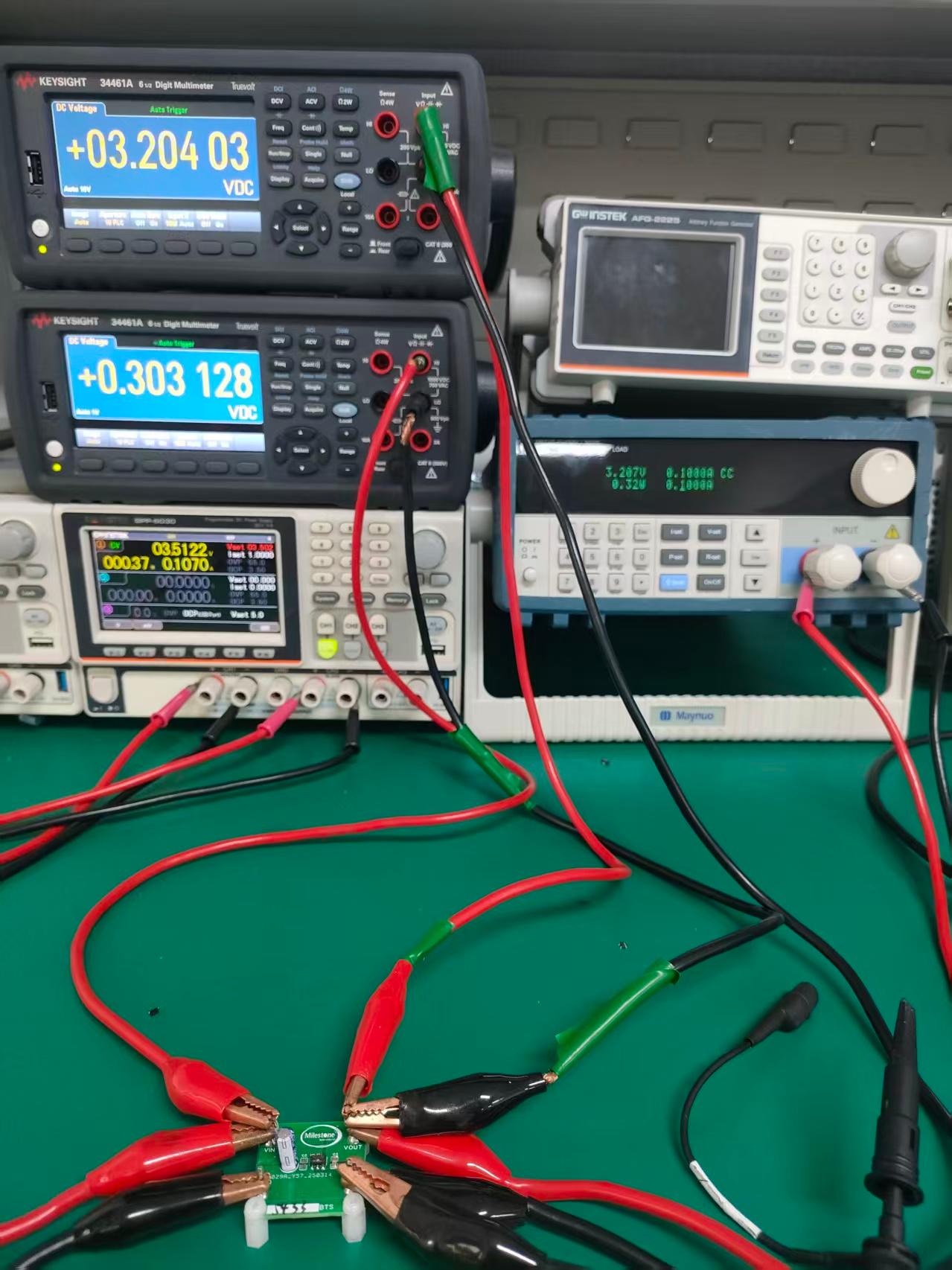

（2）第二种测试方法：现将输入电压调节至输出+1V（MST5433BTS固定输出电压为3.3V则将输入调节至4.3V），然后打开负载仪定电流模式定电流至100mA（以100mA时dropout为例）然后逐步下调输入电压至输出电压逐步下降至固定输出电压（MST5433BTS固定输出电压为3.3V）-0.1V时（即输出电压跌落至3.2V）使用六位半高精度万用表（普通万用表精度不够误差较大）测量输入端与输出端电压压差，测得的此压差值就是MST5433BTS在100mA时的dropout。设备接法如下图：

4，最后对照规格书，此次测试值与规格书标注典型值较为接近，测试完成。
