一 、BOM匹配界面

二、 注意点

1. 一区：订单的基础信息选择，贴片数量选择，贴装，焊接层选择，产品类型选择，SMT交期选择，坐标生产方式选择，拼板信息显示

2. 二区： 嘉立创所有贴装物料的器件型号，以一区内黑色字体为准，

3. 三区：为未匹配上的元器件

4.四区：是预览2D ，3D模式，选上的器件都会在2D 3D图显示，方便客户更直观的查看。

三、 区域功能介绍

二区：所有匹配成功的器件，需要客户对匹配好的型号进行检查、确认后才可以下单，黑色字体是嘉立创最终要贴的，在二区内随意点击，可以在右边四区显示器件所在位置。

三区：系统未匹配上器件，需要客户通过“手动匹配器件”的按钮，手动匹配器件才可以贴上；

四区：在系统可以解析到PCB完整资料的情况下，才会显示出来。可能因PCB外形层连接不完整、贴片封装下载不全导致不能显示出来。

四 、“手动匹配器件”功能介绍（对于没有匹配上的器件手动匹配）

1.    点“手动匹配器件”按钮，弹出如下界面

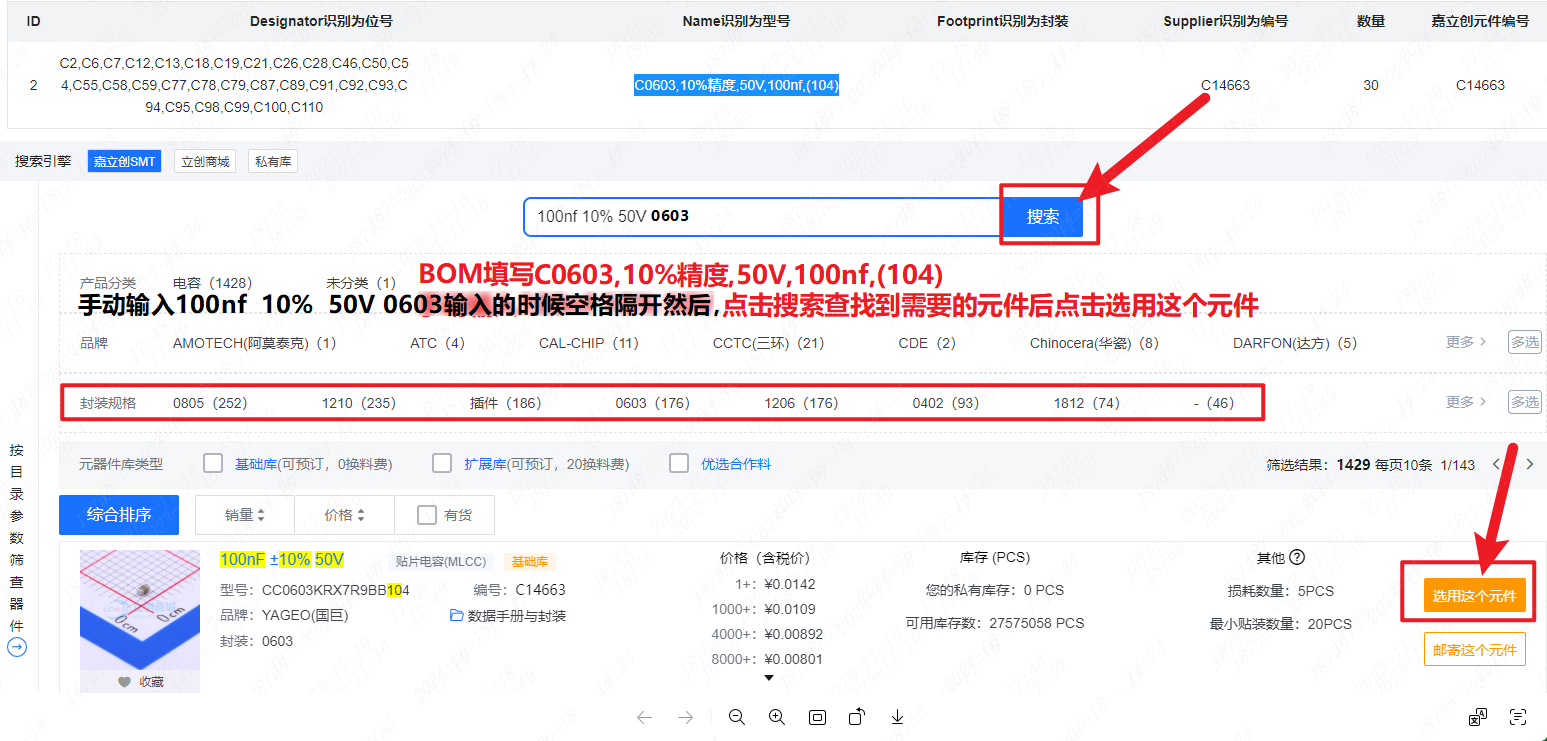

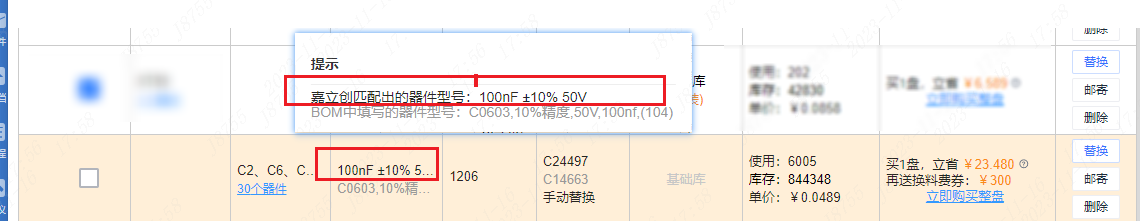

注意：IC 直接输入型号； 阻容 直接输入值，值的参数用空格区分，例：10K 5% 或 100PF 10V ,用别的符号可能找不出来。

2.   选好后，手动匹配的信息会在二区最下面显示

五、四区详解

1. 自动对齐：来到匹配界面右图四区当有器件未对齐，这时我们可以点击右图上的“A”可自动对齐器件。

2.器件的方向：器件方向不对可按住键盘的空格键进行调整。

3.有些器件在二区选上了但是不能显示在3D图里面，这时我们只需要在二区确认型号是否选择正确就可以了。

4.3D预览界面只供客户下单参照选物料使用，最终的贴片图，付款后2-4H，去SMT订单列表内---DFM检查结果内，查看修正后的图。

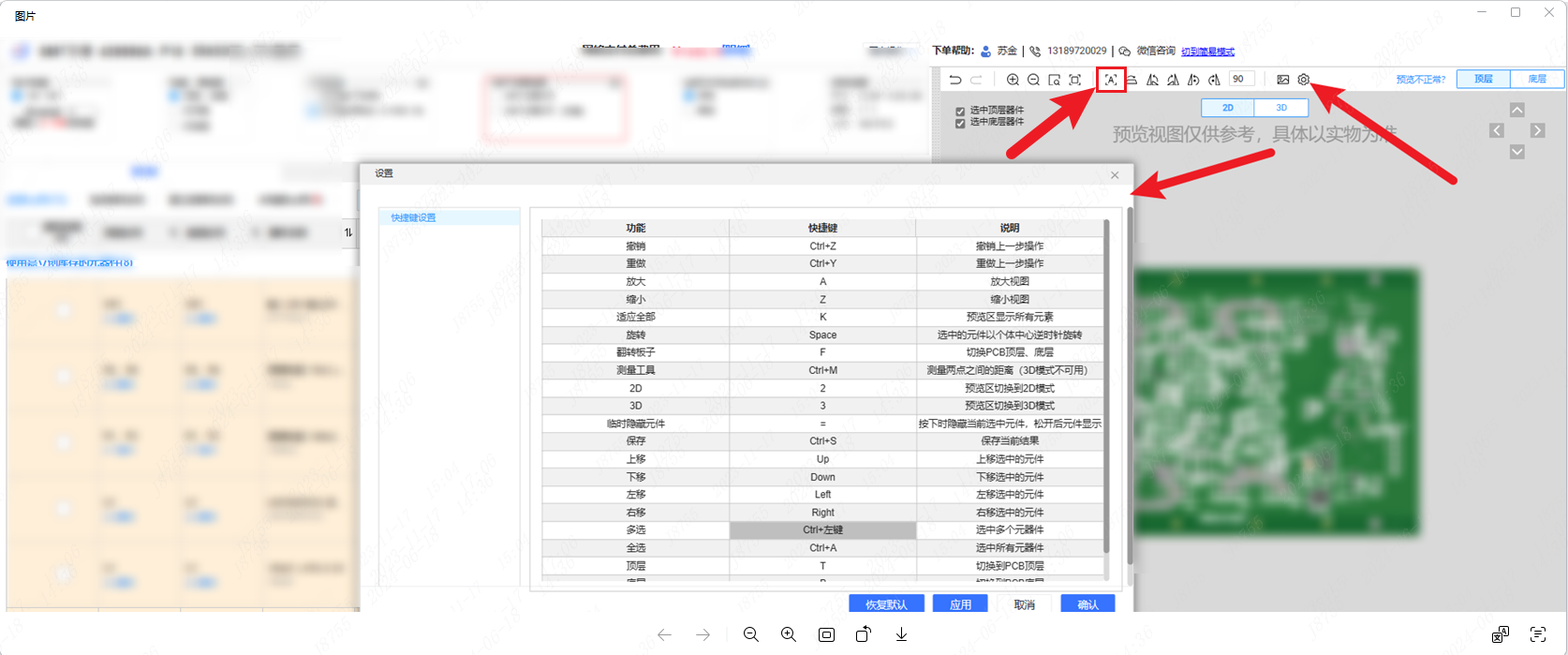

5.3D界面的快捷键使用，点击右图上的“设置”即可弹出查看。
