一个持续售卖八年的电子体温计，拆开看看内部都有什么？

置顶

精

活动

2016年的时候，我在网上购买过一个体温计。

当时觉得做工很精致，所以拆开看了内部结构。内部结构和外部一样精致，当时对于电路板简洁的设计实在是太喜欢了，所以后续画电路板都或多或少有受到这种影响。

比如一些让板子看起来更高级的细节：

PCB使用哑光油墨；

阻容器件不要绘制丝印框；

不要把位号放在丝印层；

尽量使用沉金板。

前几年我又买了一个这个体温计，一直用到现在。最近家里能拆的不是已经拆了，就是正在拆解的路上，所以这个体温计当然也不能逃过我的毒手了。

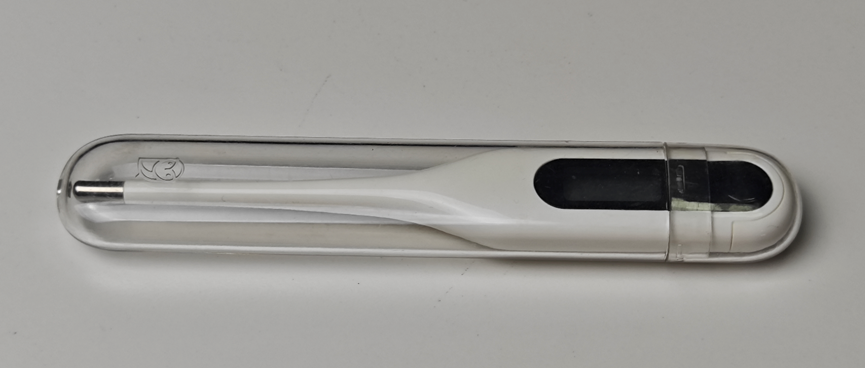

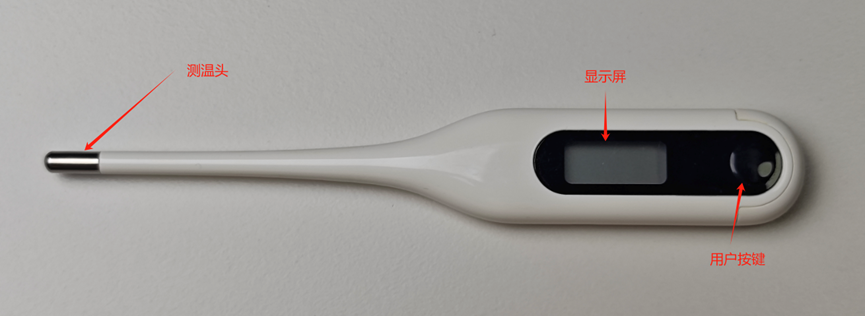

这个产品的设计非常圆滑，曲线很漂亮。测温头部分是金属的，正面有一个小小的显示屏和用户按键，这基本上就构成了一个有输入、有输出、有测量、有计算的典型的电子系统。

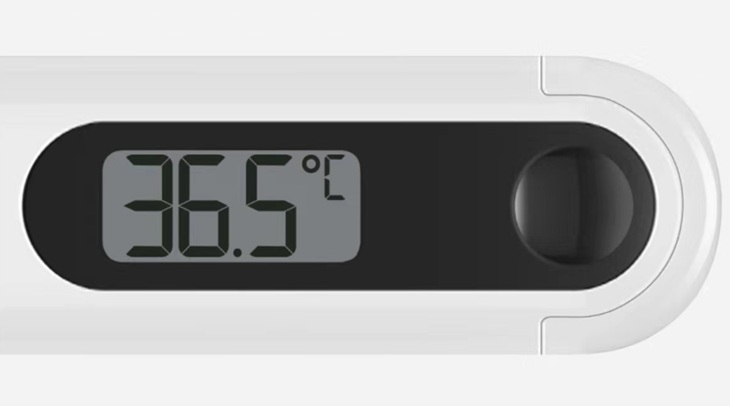

测量时这个屏幕显示的内容是这样的。字体看起来很简洁美观。

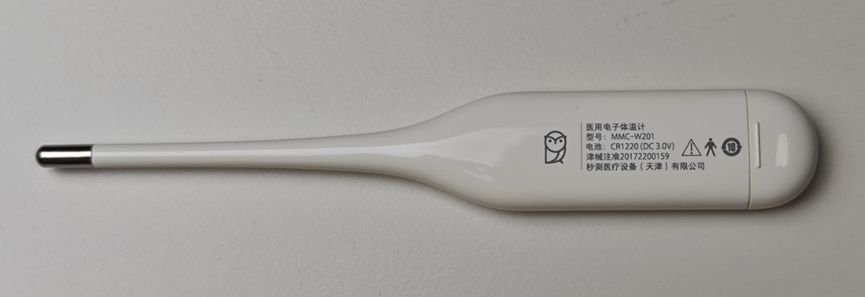

体温计的背面是产品相关信息、有产品名称、型号、使用的纽扣电池型号、公司，另外需要注意，第四行说明这个体温计属于医疗器械，这很重要。

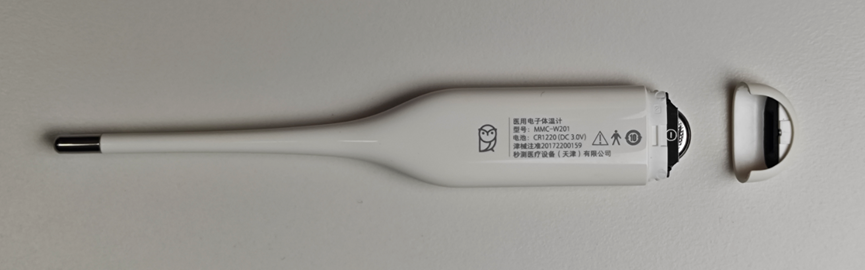

开始拆解，第一步显而易见就是拿掉电池仓盖。

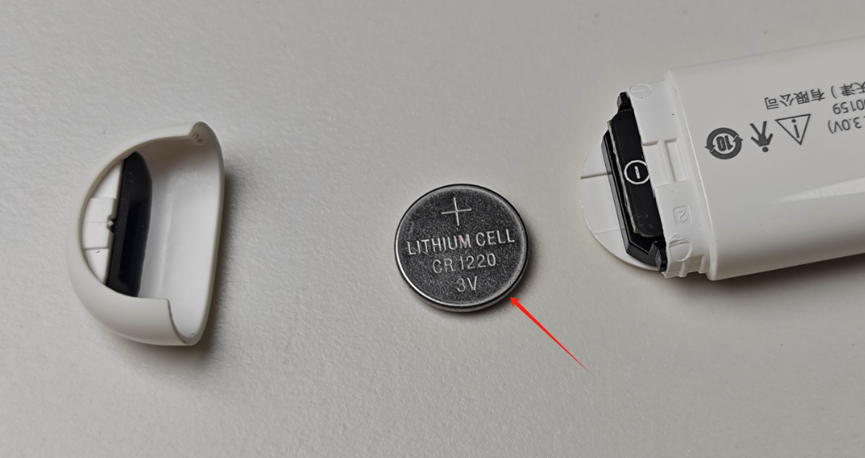

把电池从电池仓里拿出来，可以看到用的是CR1220的锂电池，这个在外壳上也有写。

接下来理论上内部黑色的部分一抽就可以抽出来。

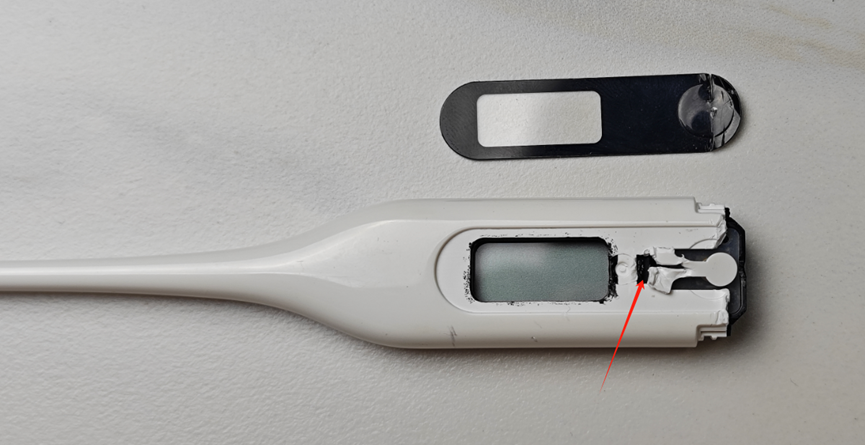

我记得16年拆解的时候，就是无损拆解出来的。但是这次拆解的时候，过程不顺利，最后的结果是有损拆解，尴尬了，年龄大了不中用了啊。拆解的过程中发现按键前面这部分有卡扣，但是没有处理好。

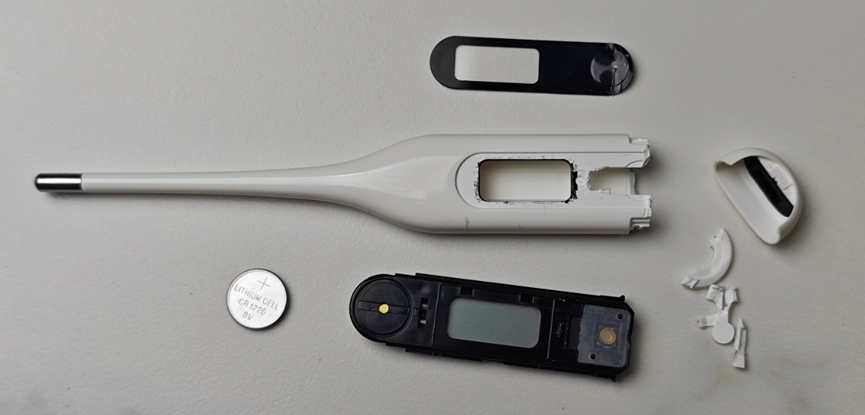

等到把内部部件抽出来之后，已经彻底GG了。

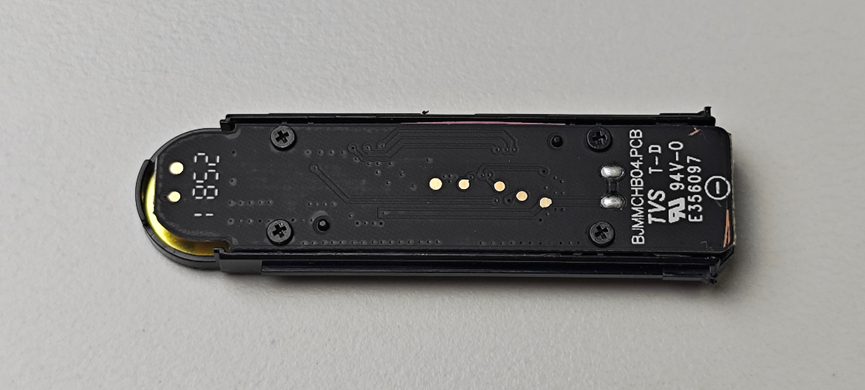

电路板是安装在最下面的这个黑色壳子中的，翻过来背面就可以看到。

从背面可以看到，这个板子的生产周期是1852，也就是18年52周，这已经是年底了啊，那我应该是19年购买的。右边第一行丝印，BJMMCHB04.PCB，这个我读了一遍发现应该是“北京秒秒测HardwareBoard04”的意思吧。下面的TVS T-D是啥意思我不懂，欢迎前辈来科普。再下面的94V-0是指可燃性能标准UL94，用来评价材料被点燃后熄灭的能力。V-0是最高等级。

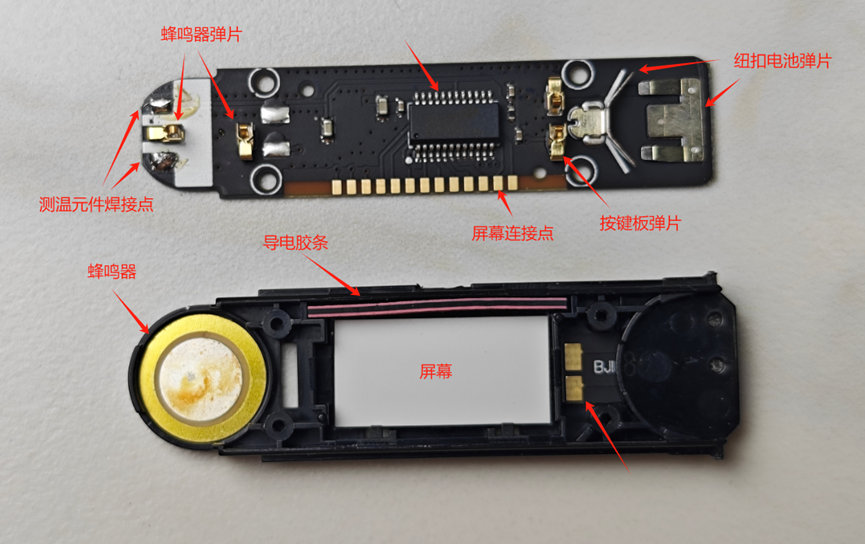

板子上主要的元器件就是上面这些，真的是极致的简洁呀。测温头的温度要使用单片机采集，应该是需要做信号放大的，但是并没看到，估计是单片机内部自带PGA了。这个单片机还同时完成了蜂鸣器驱动、按键输入、屏幕驱动等功能。整个板子上除了一颗MCU只有五个电容和一个电阻。

按键板和蜂鸣器的连接方式都是弹片，这种方式装配非常方便。

我拆了很多这种小产品，基本上做工都是能生则省，大多用的单面板，丝印层都要省掉，PCB焊盘沉金简直就是丧心病狂的想法了。而这个产品里的两个板子用的都是沉金的，这一点好评。

#嘉立创PCB#

前文也说过了，这板子简洁、优雅的设计让我学到不少东西，比如器件不加丝印边框和位号、哑光油墨、焊盘沉金等等。

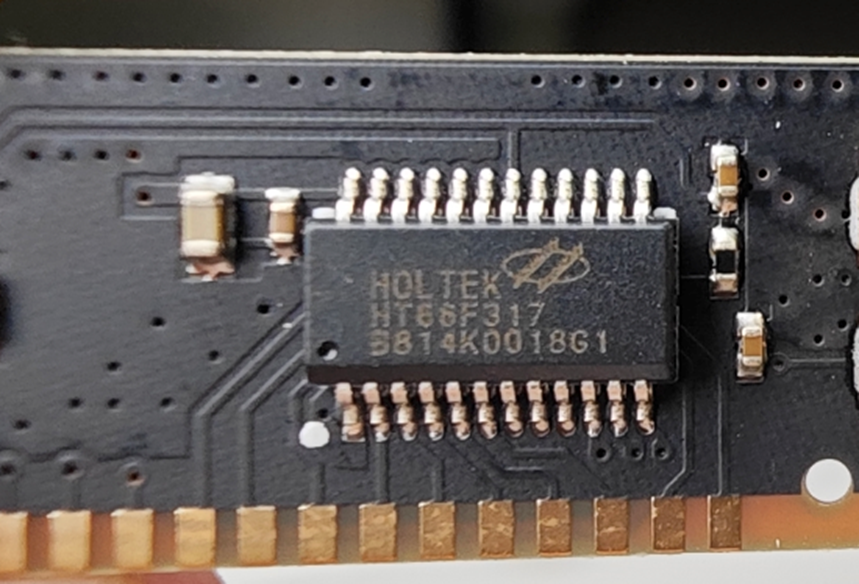

放大看看这个封装为SSOP24的MCU芯片，用的是合泰的HT66F317，是个内置LCD驱动器增强A/D型单片机。

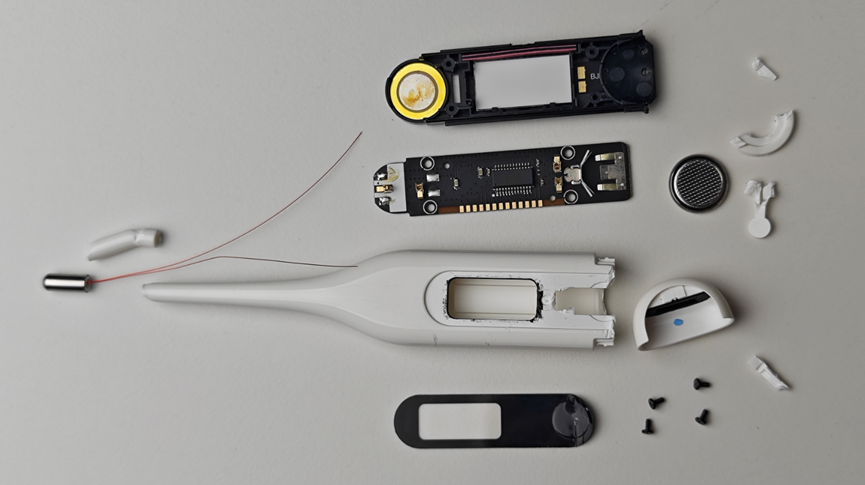

又到了拍全家福的环节。

总而言之，个人认为这是一款非常不错的产品，内部用料很足，平时在家里准备一个是很不错的。我把手里的有损拆解了，得赶紧扔掉，然后趁老婆不注意再买一个放回原来的位置。
