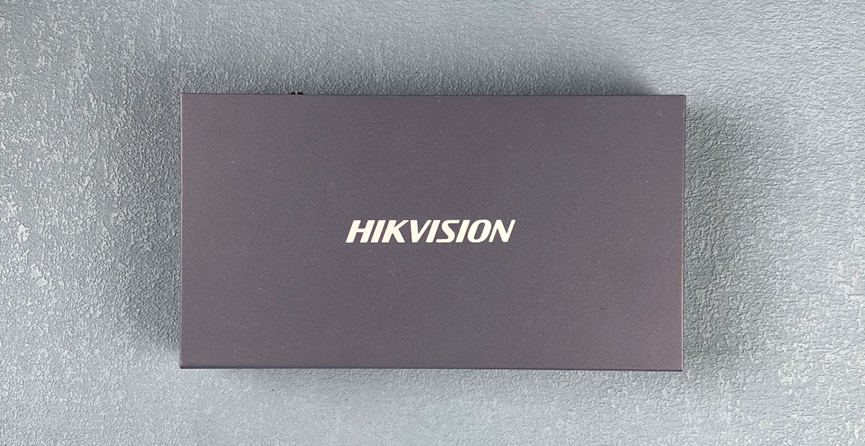

群友寄来一个海康威视交换机，让我维修，按照他描述的故障是：插上电源之后，指示灯狂闪，交换机的功能不能使用。

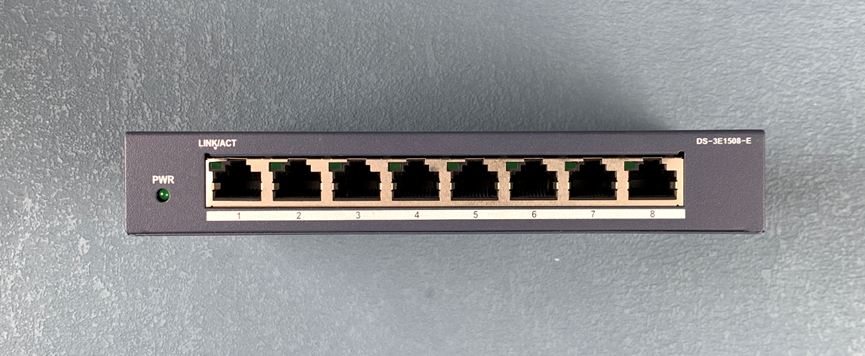

接口视角。故障描述里就是左侧这个绿灯上电之后狂闪。

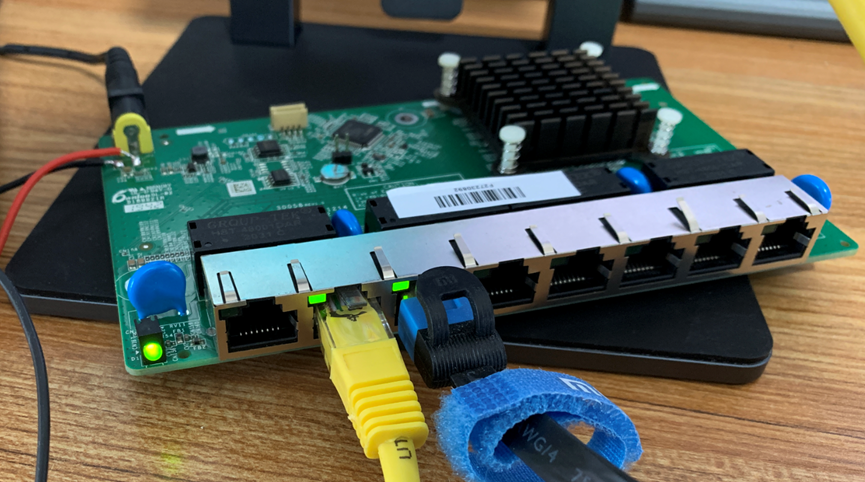

拆解看看硬件基本没问题。

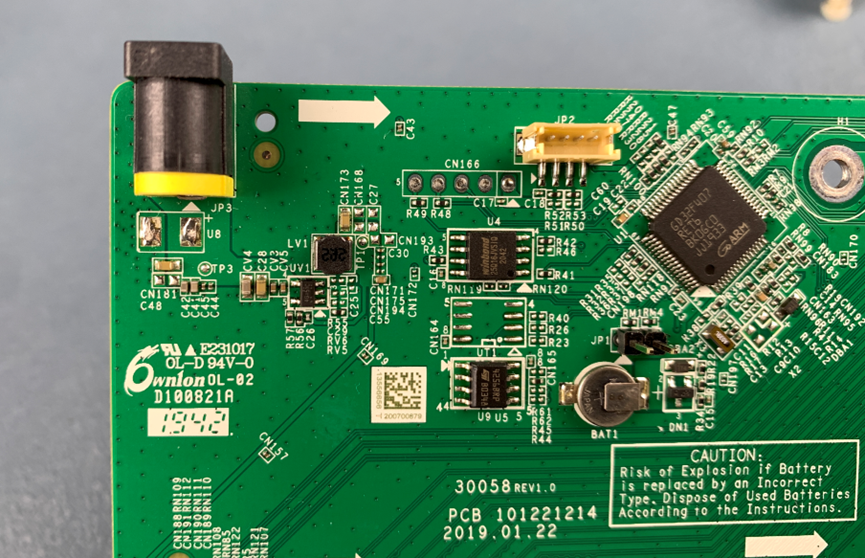

看看电源部分细节。5V电源进来之后经过一个DC-DC降压到3.3V给GD32F407供电。

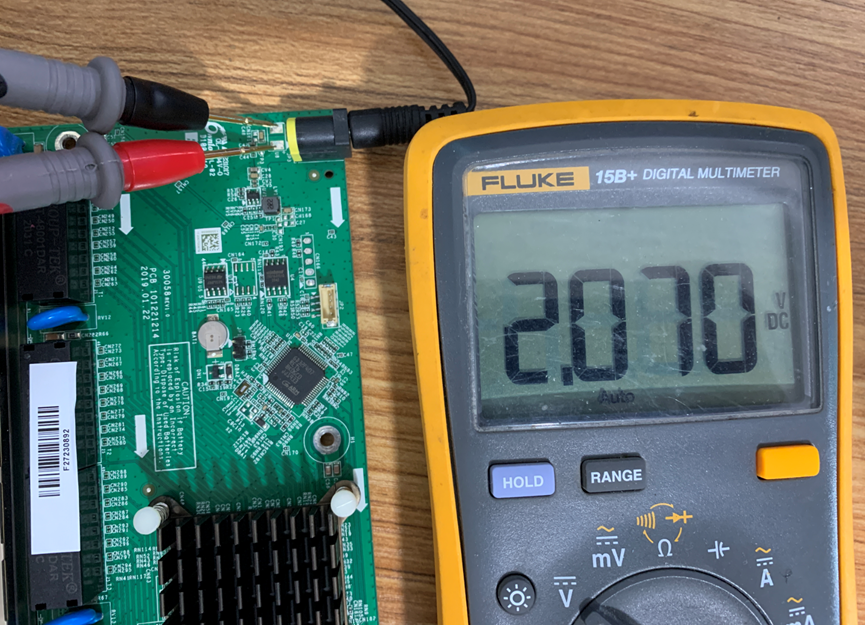

我插上电源之后测量电源电压，发现只有2.07V，这就有问题了啊，我还以为可能是软件启动到什么环节卡住了，怎么电源入口就有问题了。

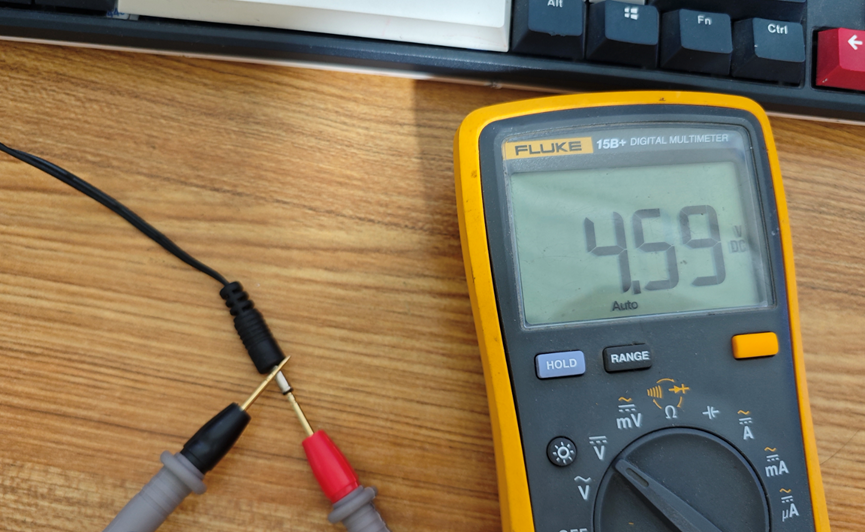

测一下电源输出，4.59V，这个电压距离5V差距有点大啊，但是理论上应该也能让交换机工作啊。不过这个时候我已经开始怀疑这个电源了。

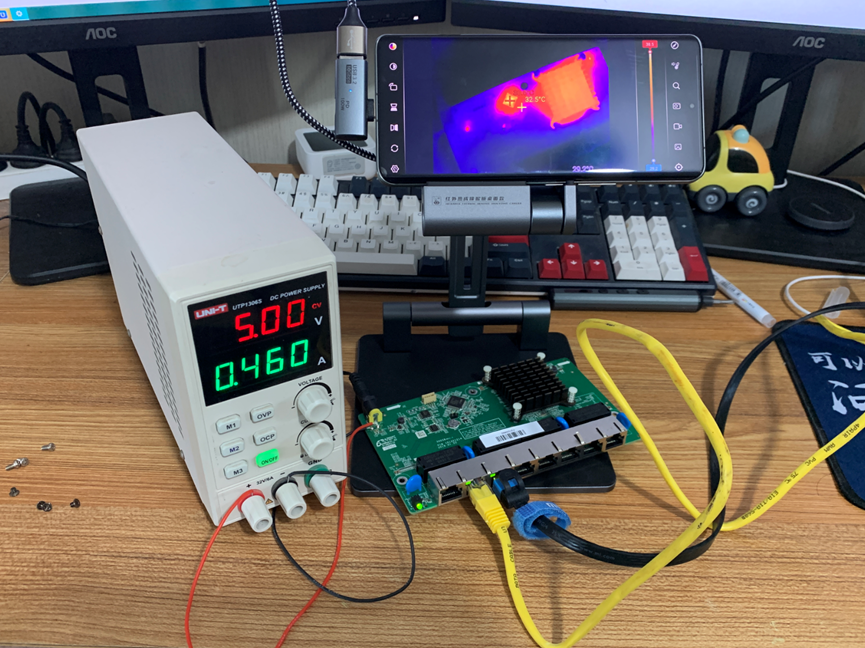

于是我给板子飞两根供电线，然后用外部供5V的方式试试，结果板子就正常工作了，正常工作电流是460mA。而且用红外热成像仪看，板子工作的时候温度也正常，没有啥问题。插上网线测试，交换机功能正常。（注意，在外界电源测试的时候，需要把dc供电头插进去，否则dc插座内部是短路的。）

这时候我完全把所有罪名都安在电源适配器上了。

搞个电子负载测一下这个电源适配器。负载没工作时可以看到输出电压确实是4.59V。

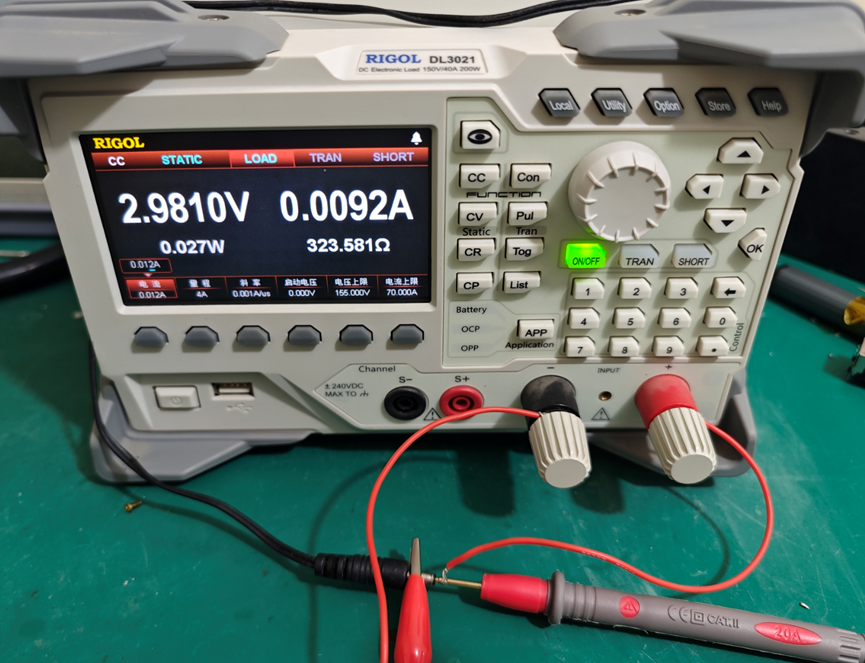

当我把电流从小到大逐渐调试，拉电流拉到10mA的时候，发现电压突然降低到2.98V了。破案了，这个灯之所以一直闪烁，就是这个电源坏了，然后交换机不停上电导致电源不停打嗝，所以只有指示灯能闪一下闪一下，其他的当然不能工作。

其实看到这个灯闪的方式，应该能想到是电源在打嗝，但是我却想了好几个可能性，甚至还包括固件加载失败导致不断重启这种想法，还想如果电源测试正常就去用串口连接调试口看看log呢，结果第一步就把问题解决了，而且饶了一个大弯子。

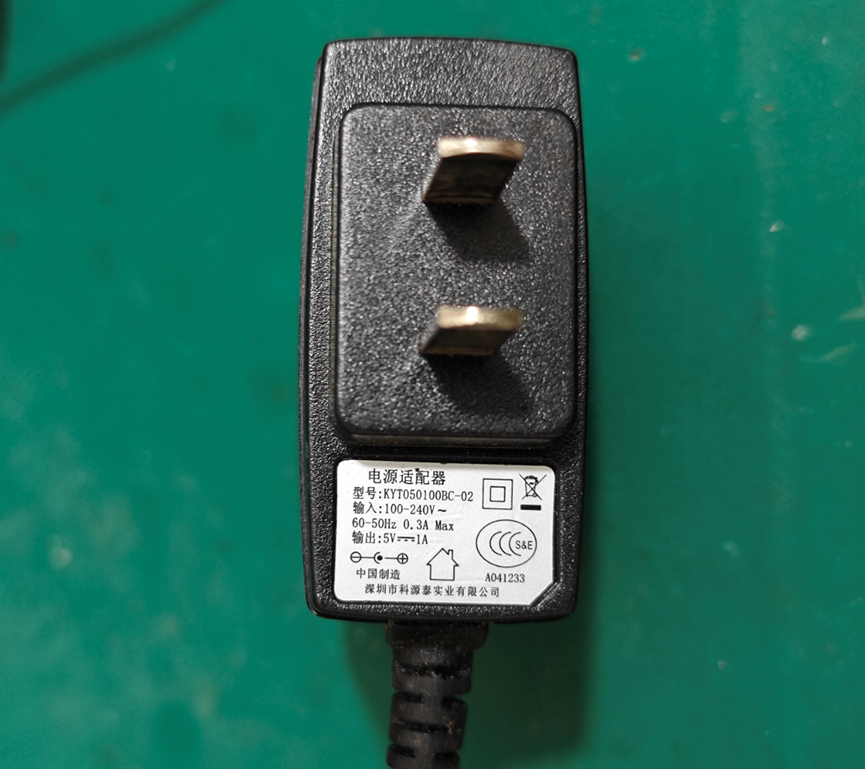

既然问题找到了，是电源适配器的问题，那我觉得这玩意也没必要去修了，毕竟超声波焊接的，打开也没法恢复回去了。直接让群友自己买一个就行，买的时候注意5V1A，电流大点的更好。电源输出头内正外负，另外注意是DC3.5的头子，别买成DC5.5mm的头子即可。
