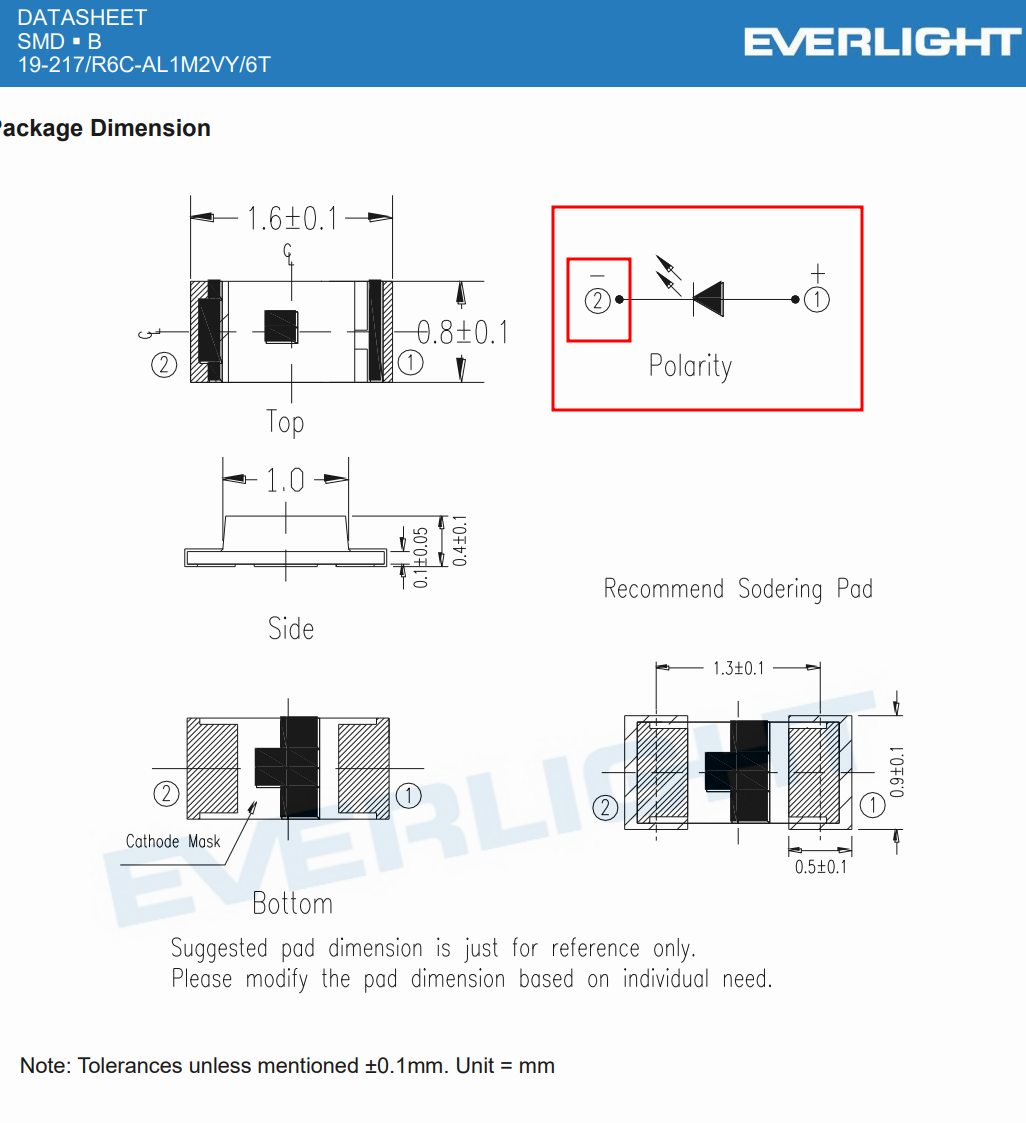

比如一个LED(例如C2986060)，有这些情况

：不是标准的1脚为负

：官方库开始可能有错

：用户自己改变了引脚编号

：用户引用后，官方库又改变了引脚编号

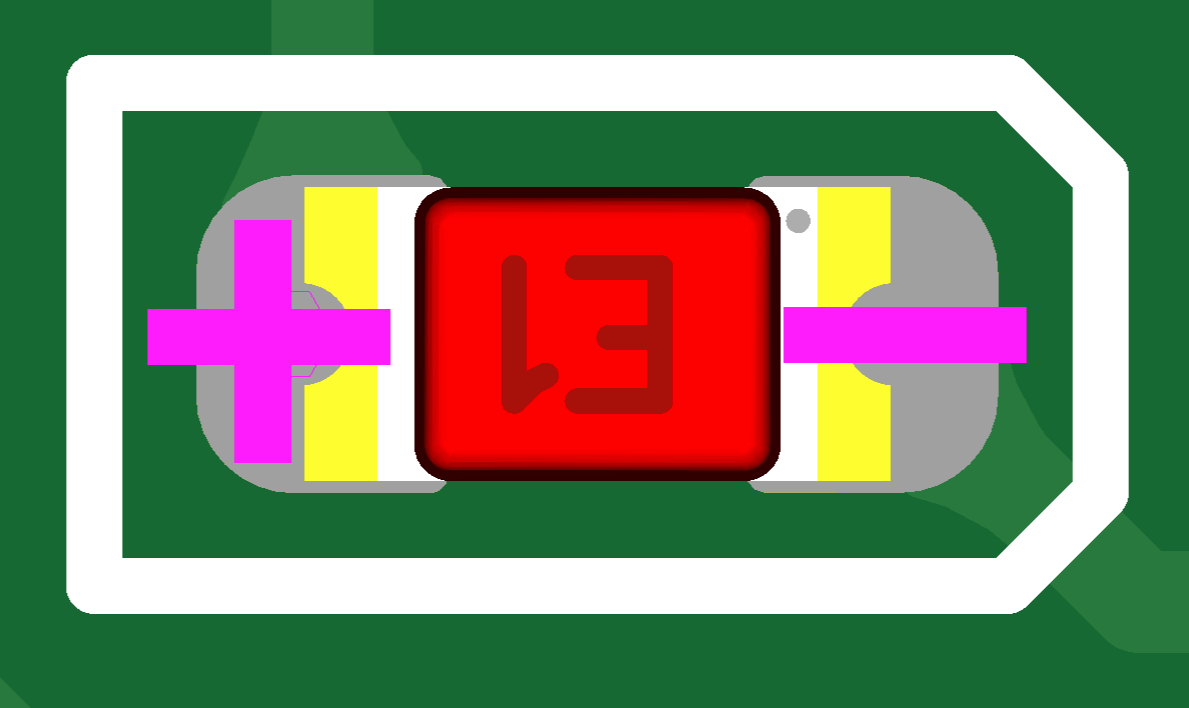

那么贴片时最终判断标准只是下图中粉色的 + - 号吗？

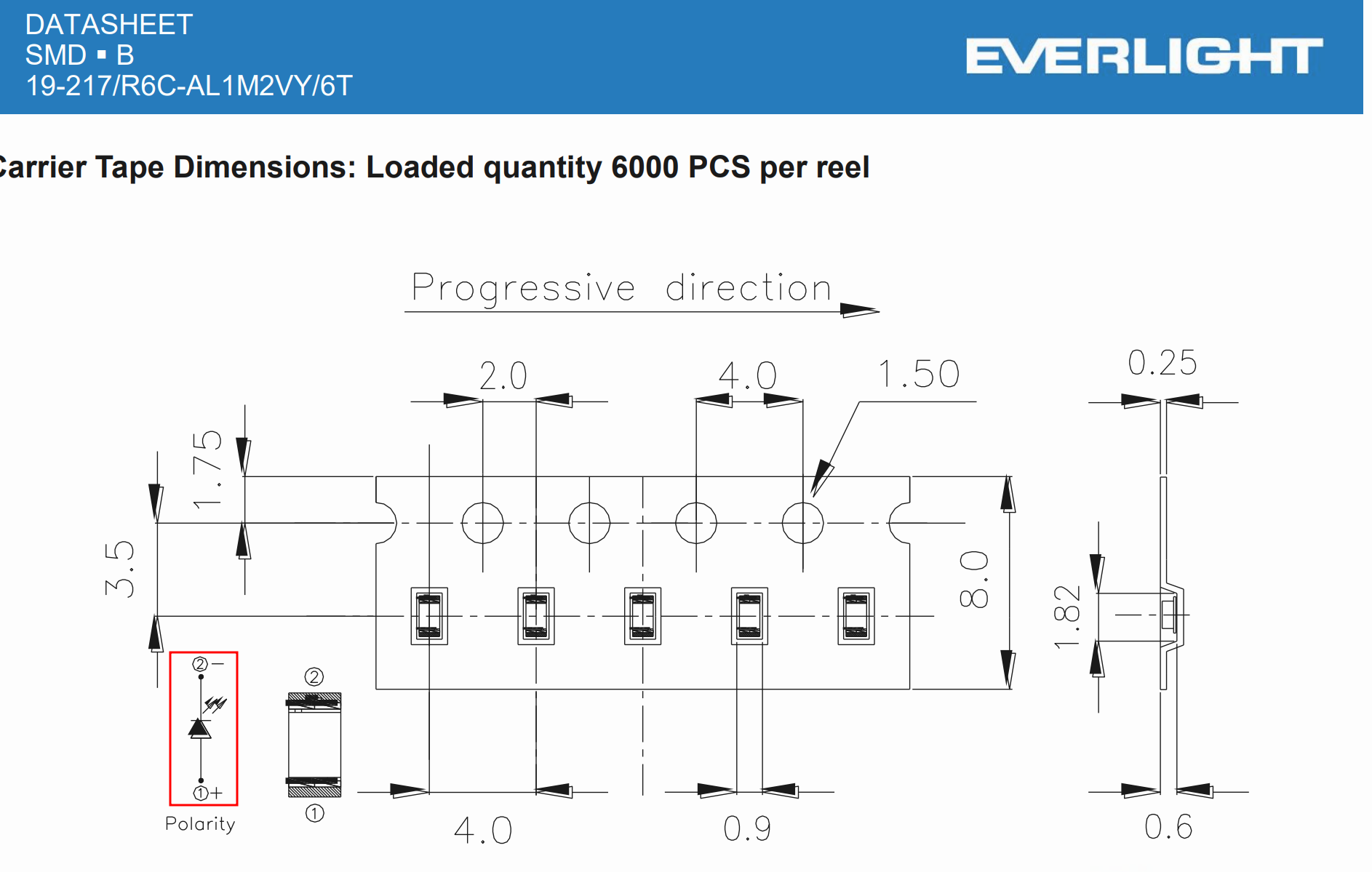

上贴片机时，操作员都是默认二极管编带带孔这边管脚是负极吗？

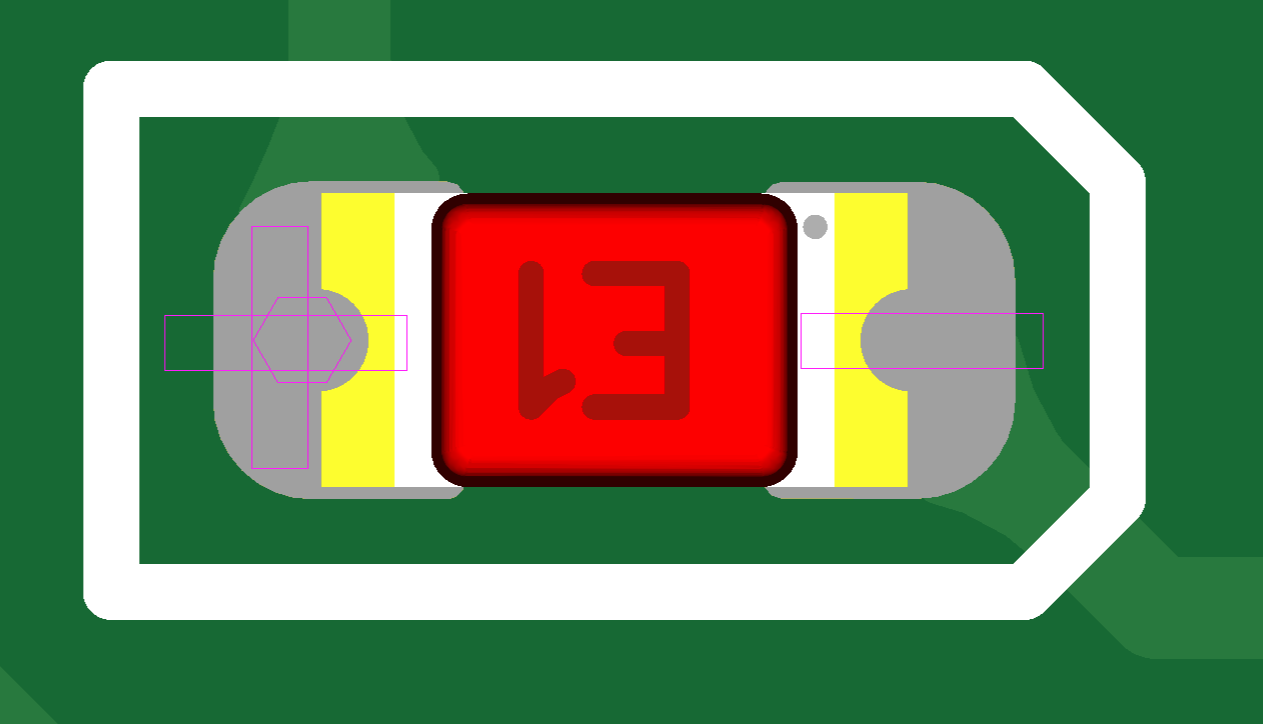

这个粉色的空心六边形用户不需要考虑吗？


嘉立创SMT
全部评论 默认 最新
嘉立创SMT 官方
2024-08-27 13:45:40 来自广东
回复
您好， 从丝印看，是左边正右边负。。
jTTT 作者
2024-08-27 14:47:08 来自上海
回复
谢回复，是不是这样： 默认操作员了解了实际器件的正负极， 然后根据粉红色标识或者丝印来判断摆放方向？ 标识和丝印有冲突时在下单助手可生产性中显示问题吗？
嘉立创SMT 官方
2024-09-03 11:44:02 来自广东
回复
我们上架的器件都有器件3D模拟图，上面带有器件方向（下SMT的时候可以看到） 工程在核对的时候，再用封装模拟图与丝印标识的方向去核对。 封装方向标识与丝印方向标识不一样，就会修改。
嘉立创贴片 官方
2024-08-27 17:22:33 来自广东
回复
尊敬的客户您好 ！具体情况还需结合器件数据手册判断。嘉立创工程在做资料时会根据器件正负，统一按照客户PCB丝印有标记的方向为负做出DFM图，因此需要提醒客户的是：板上丝印标记请一定设计为标记为负，或直接增加+ -标识。另外您下单后可以查看DFM，确认器件方向是否符合设计，生产人员将依据DFM贴片作业。[玫瑰][玫瑰]
没有更多啦~
